竹中エンジニアリング屋外・屋内用パッシブセンサ小電力ワイヤレス完全独立電源 IP55相当

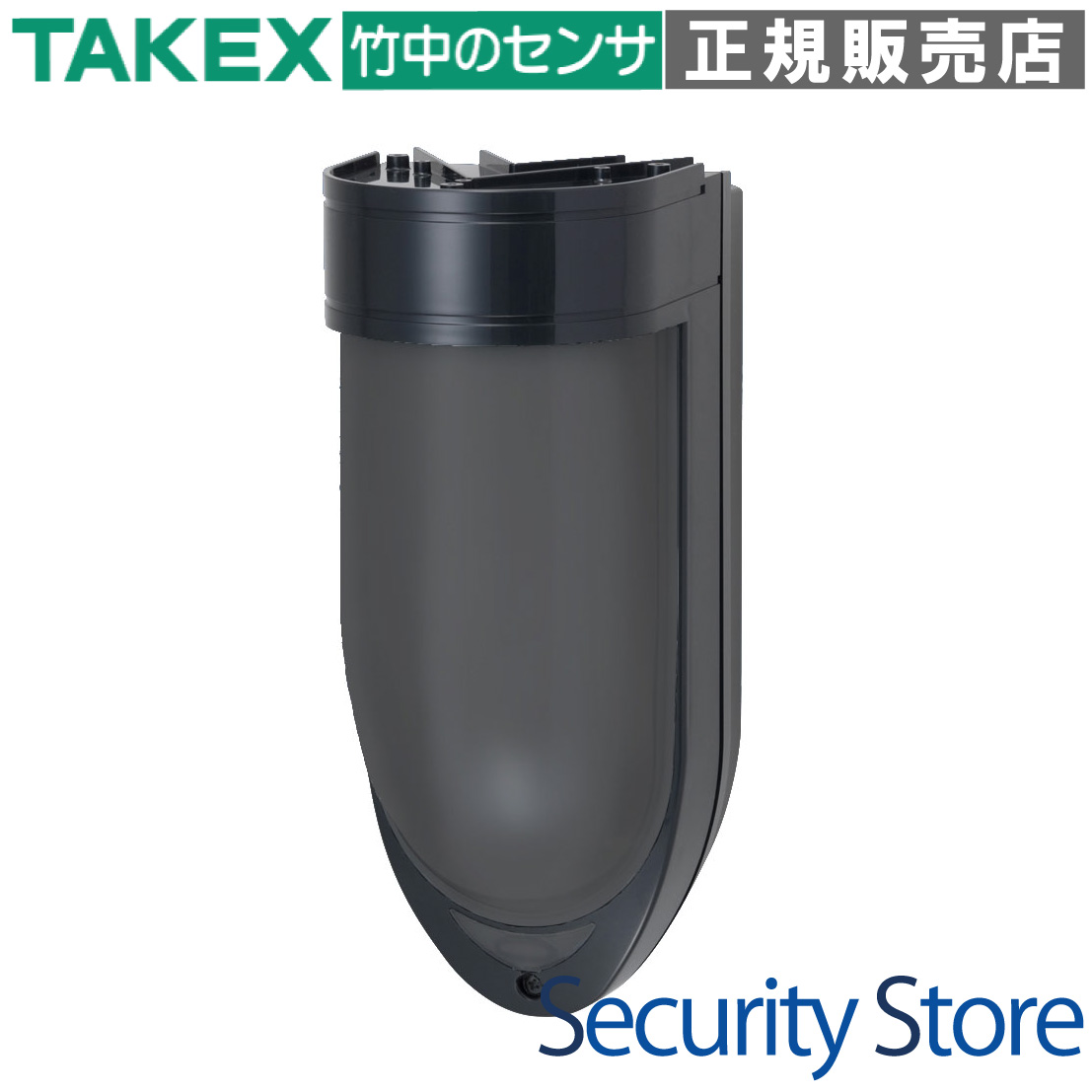

TXF-127N(BL) 屋外・屋内用パッシブセンサ送信機

配線不要の完全ワイヤレス駆動でありながら、独自のトリプルミラーとファジィ処理により、屋外環境での高精度な検知と圧倒的な低誤報を両立。最大6mの高所設置にも対応し、セキュリティ性と施工性を極限まで高めたプロフェッショナル仕様の面警戒型センサー送信機です。

型番： TXF-127N(BL)
製品名： 屋外・屋内用パッシブセンサ送信機
検出方式： パッシブインフラレッド（トリプルミラー＋ファジィ処理）
通信方式： 小電力ワイヤレス（426MHz帯 4周波切替）
電源： 専用リチウム電池（LS33600）独立駆動
警戒エリア： 面警戒型最長35m（標準モード時）

資料ダウンロード

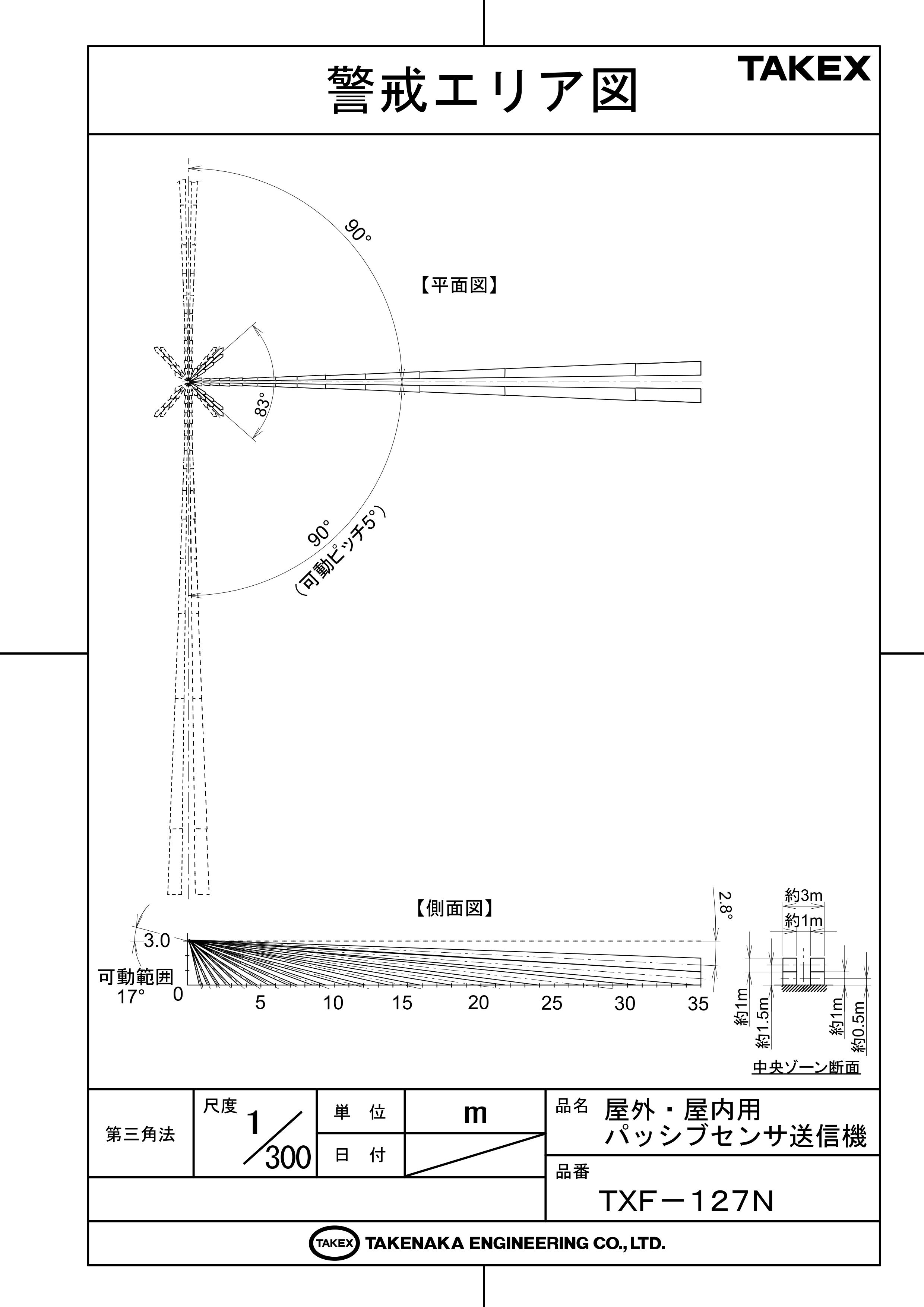

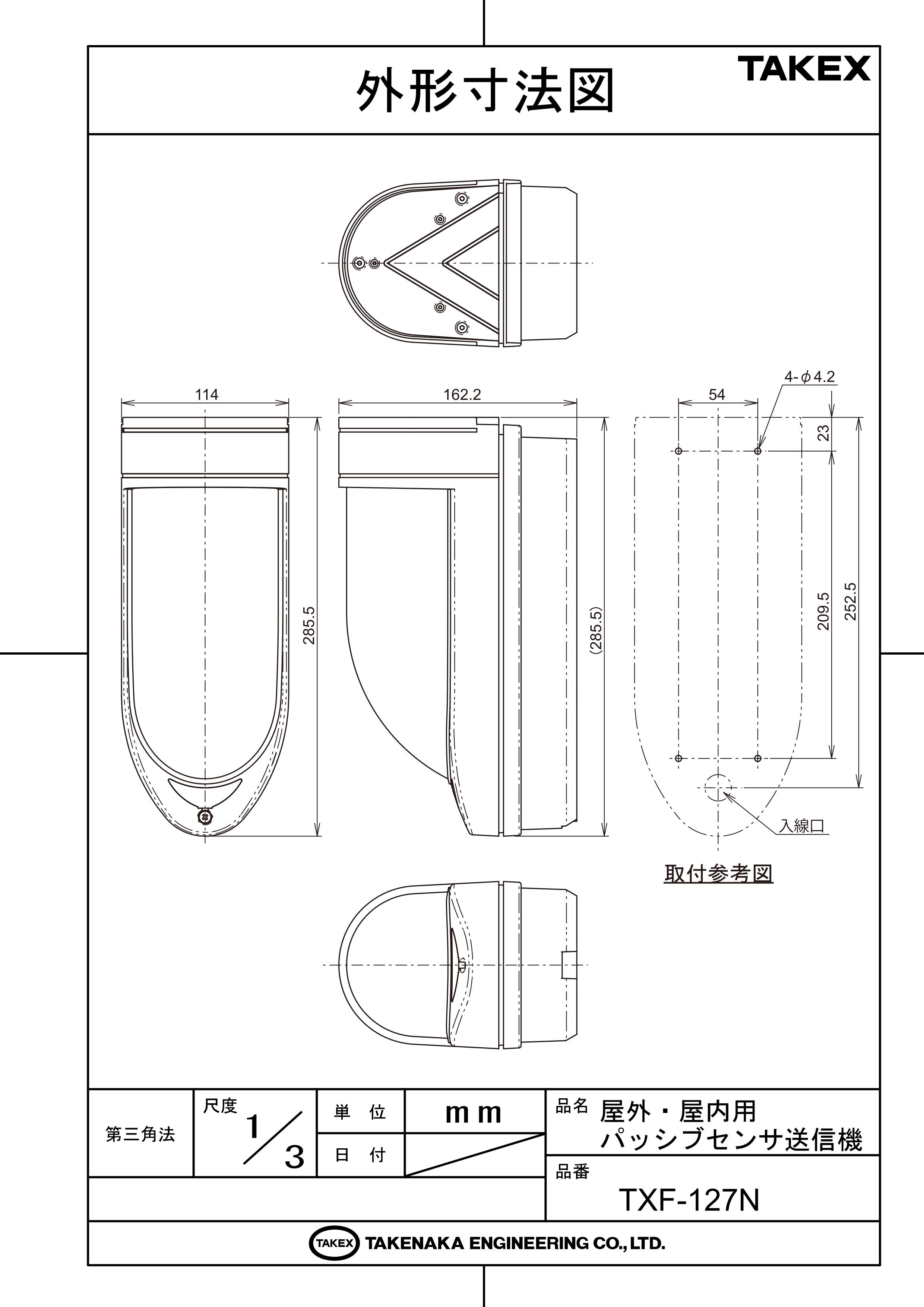

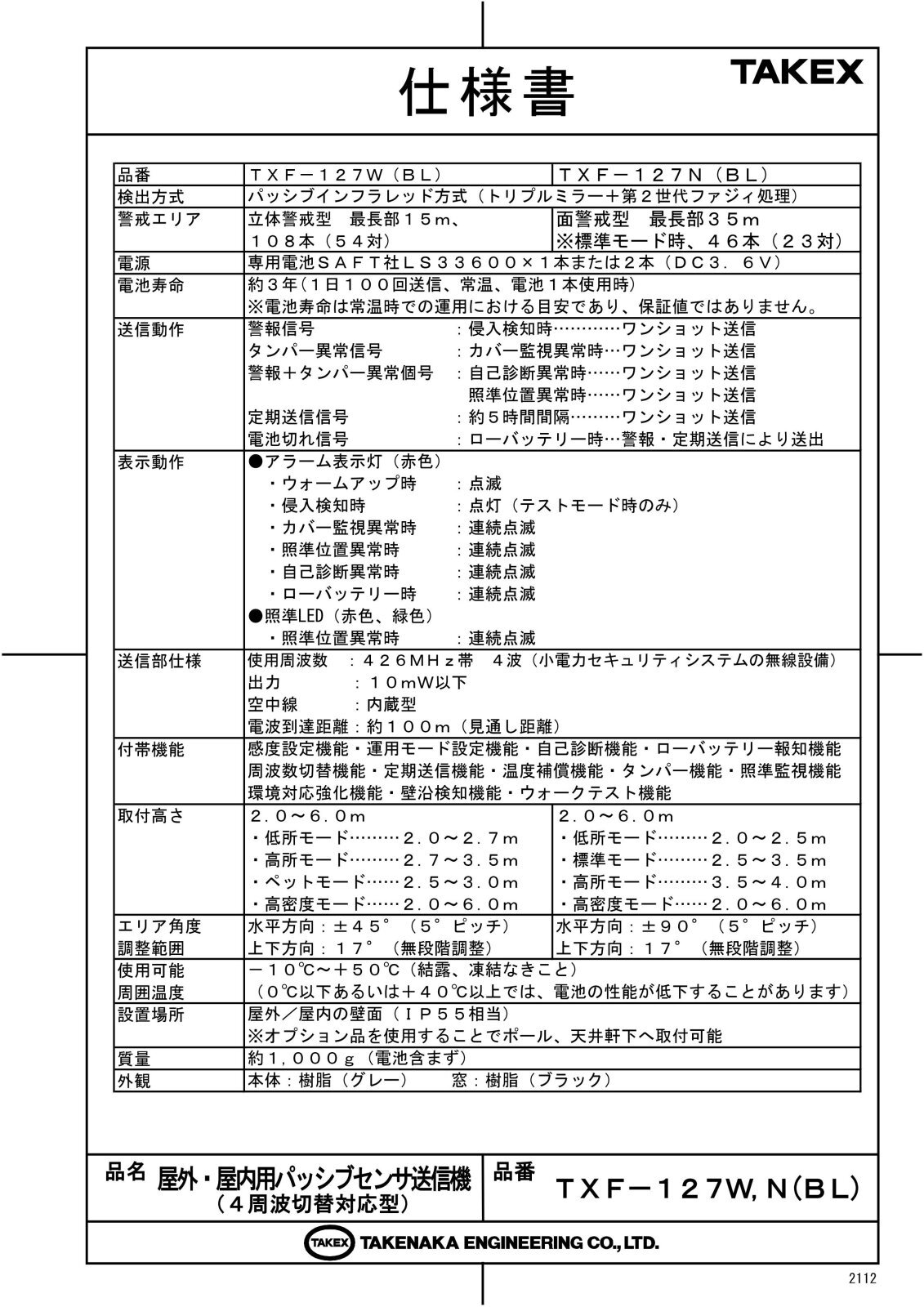

仕様書（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

駐車場の外周警戒・車両盗難防止
資材置場・屋外展示場の侵入監視
配線工事が困難な既設現場への導入
高所設置によるセンサーいたずら防止
小動物が頻繁に出没する屋外環境

導入前に確認したいポイント

見通し100m以内の無線到達範囲か
取付高さに応じた運用モードの設定
急激な温度変化（室外機排気等）の有無
専用リチウム電池（LS33600）の予備確保
遮蔽物（ガラスやアクリル）の有無

特長

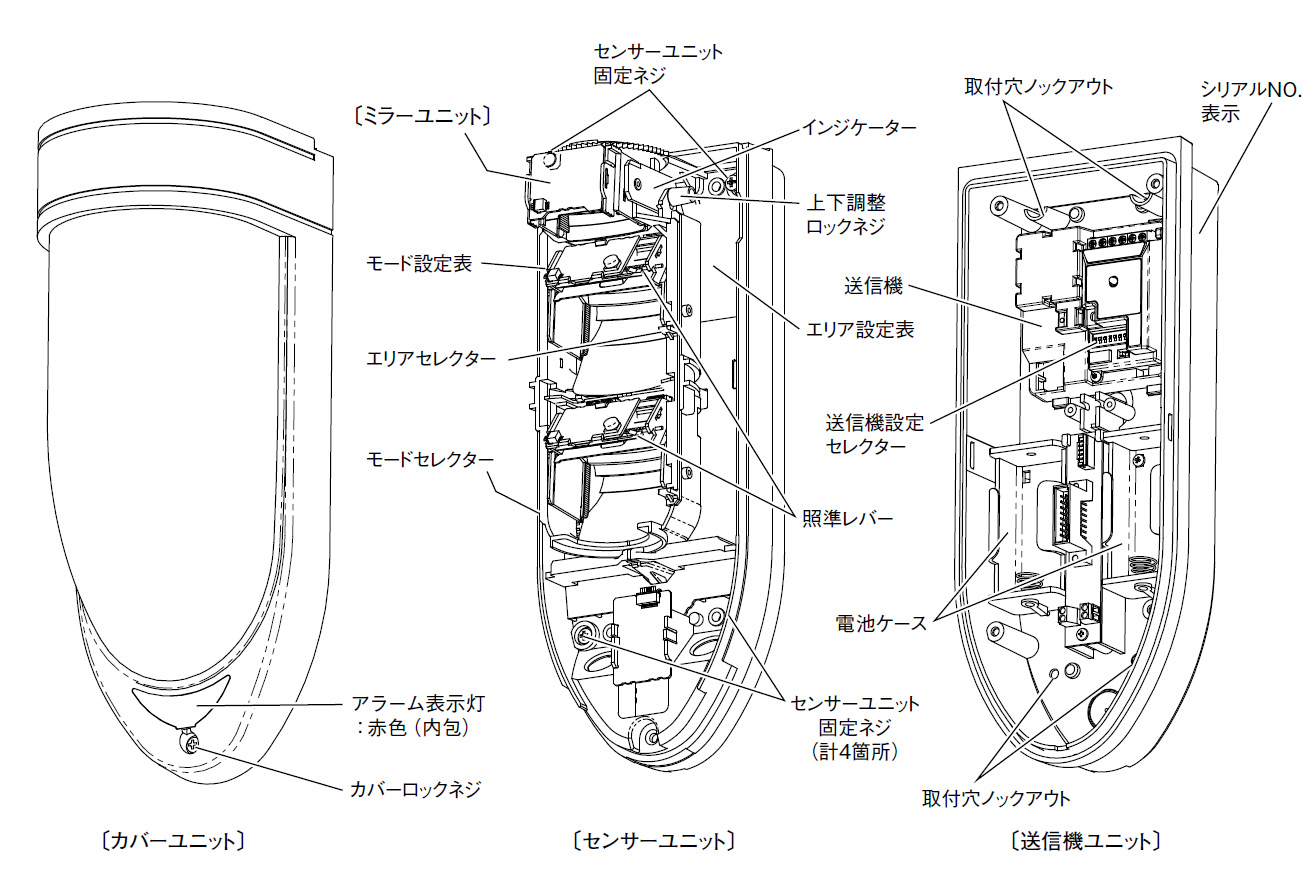

独自のトリプルミラー方式と高度なファジィ処理

センサー内部に3組の光学系ユニットを独立して配置。それぞれに新規開発のツイン型素子を搭載することで、広範囲かつ高密度の検知ゾーンを構築しています。内蔵プロセッサが検知信号をファジィ理論に基づき解析するため、小動物や風雨による誤報を抑え、人間の侵入だけを確実に捉えます。

最大6年間の長寿命運用を支える電源設計

専用のリチウム一次電池を採用し、1本使用時で約3年、2本増設時には最大約6年の長寿命を実現しました（1日100回送信時）。電源配線が一切不要な完全ワイヤレス仕様のため、ポールの上や独立した構造物など、従来は施工が難しかった場所への設置が容易です。

4周波切替対応による安定した無線通信

小電力ワイヤレス部は426MHz帯を採用し、4つの周波数を切り替えて運用可能です。同一現場で複数のセンサーを運用する場合や、周囲の電波環境に応じて干渉を回避し、見通し約100mの安定した長距離伝送を維持します。

高さ2.0mから6.0mまでの広範な設置対応

内部の運用モード切り替えにより、人が容易に触れることができない最高6.0mの高所設置が可能です。これにより、センサーへのいたずらや破壊行為を物理的に防止できます。現場の取付高さに合わせた最適な検知アルゴリズムを4つのモードから選択できます。

小動物やペットによる誤動作を大幅に低減

各ミラーユニットが独立して検出を行うため、信号処理によって猫などの小動物による誤動作をスマートにキャンセルします。また、「ペットモード」を使用すれば中型犬（体高50cm程度）の動きも除外できるため、ペットを飼育している環境でも安心して導入いただけます。

抜けのない高密度な警戒エリア構成

独自のミラー配置により隙間のない高密度な警戒が可能です。面警戒型として最長35m（標準モード時）までの広範囲をカバーし、さらに壁沿い侵入に対応する「壁沿検知機能」を有効にすることで、センサー直下の死角も最小限に抑えます。

照準機能とエリアマスクシートによる確実な調整

内蔵の照準LED（赤・緑）により、目視で正確なエリア設定が可能です。また、警戒エリア内にどうしても避けられない誤動作要因（揺れる樹木等）がある場合、付属のエリアマスクシートで特定のゾーンのみをピンポイントで無効化できます。

プロの現場を支える充実の自己診断・監視機能

カバーが開けられた際のタンパー報知はもちろん、電池切れ予告、センサー回路の断線・故障を検知する自己診断機能、定期的な生存監視信号（5時間間隔）の送信など、無人運用を支えるバックグラウンド機能をフル装備しています。

    選定時に評価したい強み
    低コスト施工： 電源・信号線の配線工事が不要で、工期とコストを大幅圧縮
耐環境性能： IP55相当の防雨構造に加え、バードストッパーで鳥害も防止
秘匿性の高い外観： 外部からレンズの向きが判別しにくく、死角を推測させない設計
柔軟な拡張性： 竹中エンジニアリング製の豊富なワイヤレス受信機・中継機と連携可能



LED表示パターンと動作状態

状態	アラーム表示灯（赤）	発生条件・対応
ウォームアップ	1秒周期点滅	電源投入後、約1分間の安定待機時間。
侵入検知	1秒間点灯	ウォークテストモード時のみ動作確認用に点灯。
ローバッテリー	連続点滅（0.1秒点灯）	電池電圧の低下。速やかに新品電池（LS33600）へ交換。
自己診断異常	連続点滅（0.1秒点灯）	内部回路の破損・断線検知。機器の点検・修理が必要。
照準位置異常	高速連続点滅	調整レバーの戻し忘れ。レバーを左端に戻すと解除。
カバー監視異常	4回点滅ループ	カバーが開閉された後、リセット操作（2回検知）待ち。

内部設定（DIPスイッチ）ガイド

モードセレクター1（主要設定）

No.	機能	設定内容
1・2	規制送信設定	10秒 / 2分 / 5分 / 15分から選択（電池節約用）
3・4	感度設定	130%（高感度）/ 100%（標準）/ 70% / 40%
5	環境対応強化	ON：悪環境下での誤報抑制機能を有効化
6・7	運用モード設定	高所 / 低所 / 高密度 / 標準から取付高さに合わせて設定
8	壁沿検知設定	ON：センサー直下付近の検知力を向上

製品仕様

項目	内容
品番	TXF-127N(BL)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	面警戒型　最長部35m（標準モード時）、46本（23対）
電源	専用電池 SAFT社 LS33600 × 1本または 2本（DC3.6V）
電池寿命	約3年（1本使用時、1日100回送信、常温） ※保証値ではありません
送信周波数	426MHz帯 4波（小電力セキュリティシステムの無線設備）
空中線電力	10mW以下
電波到達距離	約100m（見通し距離）
送信動作	侵入検知、カバー監視異常、自己診断異常、照準位置異常、定期送信、電池切れ報知
取付高さ	2.0m 〜 6.0m（低所/標準/高所/高密度モードによる）
エリア角度調整	水平方向：±90°（5°ピッチ） / 上下方向：17°（無段階）
使用温度範囲	- 10℃ 〜＋50℃（結露・凍結なきこと）
設置場所	屋外・屋内の壁面（IP55相当）
質量 / 外観	約1,000g（電池含まず） / 本体：樹脂（グレー）、窓：樹脂（ブラック）
付帯機能	感度設定、運用モード、自己診断、ローバッテリー報知、定期送信、タンパー、照準監視、環境対応強化、壁沿検知、ウォークテスト

FAQ

Q：電池は市販のアルカリ電池やマンガン電池で代用できますか？ A：いいえ、代用できません。専用の高容量リチウム一次電池「SAFT社製 LS33600」を必ずご使用ください。

Q：屋外設置で雨に濡れても大丈夫ですか？ A：はい、IP55相当の防雨構造ですので、屋外の壁面などに直接設置して運用いただけます。

Q：窓越し（ガラス越し）の人物を検知できますか？ A：いいえ、パッシブセンサーの特性上、遠赤外線はガラスを透過しないため、窓越しの検知はできません。

Q：電池寿命が近づいたことはどのように分かりますか？ A：本体のアラーム表示灯が連続点滅（0.1秒点灯）を開始するとともに、受信機へ電池切れ信号を送信してお知らせします。

Q：誤報が多発する場合、どのような対策がありますか？ A：感度設定を下げたり、環境対応強化モードをONにする、または付属のエリアマスクシートで揺れる樹木などの要因を遮断する対策が有効です。

Q：ワイヤレスの電波が届かない場合はどうすればよいですか？ A：見通し100mを超えたり障害物がある場合は、別売の屋外用無線中継機を導入することで距離を延長できます。

Q：6m以上の高さに設置しても大丈夫ですか？ A：性能を保証できるのは最大6.0mまでです。それ以上の高さでは検知感度が著しく低下したり、死角が広がる可能性があるため推奨しません。

Q：夏場の気温が高い時期に検知しにくくなりませんか？ A：本機には温度補償機能が搭載されていますが、人体と背景の温度差が極端に少ない場合は、感度設定を「130%（高感度）」に上げる調整をご検討ください。

Q：定期送信機能とは何ですか？ A：約5時間ごとに生存信号を送る機能です。受信機側でこの信号が途切れた場合、送信機の故障や盗難、電波遮断などを検知できます。

Q：複数のセンサーを近くに並べて設置しても混信しませんか？ A：4つの周波数を切り替える設定が可能ですので、隣り合うセンサーで異なる周波数に設定することで混信を回避できます。
