TAKEX（竹中エンジニアリング）赤外線センサー完全ワイヤレス屋外100m 電池駆動

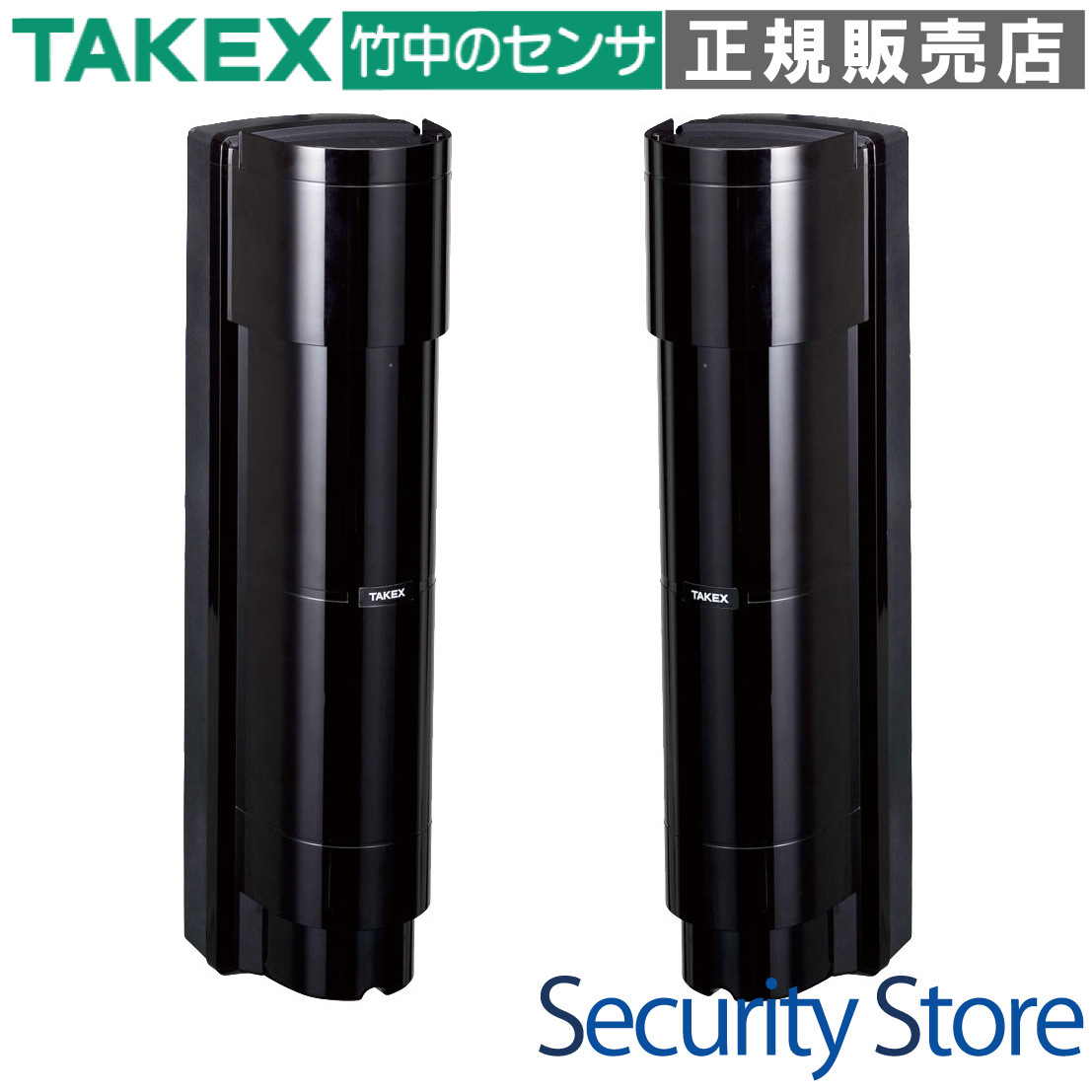

TXF-125D 電池式赤外線センサ送信機 (4周波切替対応型/二重変調方式)

TXF-125Dは、電源に電池、警報信号に小電力ワイヤレスを採用した「完全ワイヤレス」の対向型赤外線センサーです。配線工事が困難な場所や、既設現場への追加設置でも、機器を設置するだけで即座に高度な外周警戒ラインを構築できます。TAKEX独自の二重変調方式と4段ビーム同時遮断方式により、屋外の過酷な環境下でも誤報を極限まで抑えた信頼性の高い検知を実現します。

型番： TXF-125D
警戒距離： 屋外100m以内（設定により25/50/75/100m切替）
電源： リチウム電池（専用パック）
通信方式： 小電力ワイヤレス（426MHz帯 / 4周波切替対応）
保護構造： IP65相当（防塵・防滴・防虫設計）

資料ダウンロード

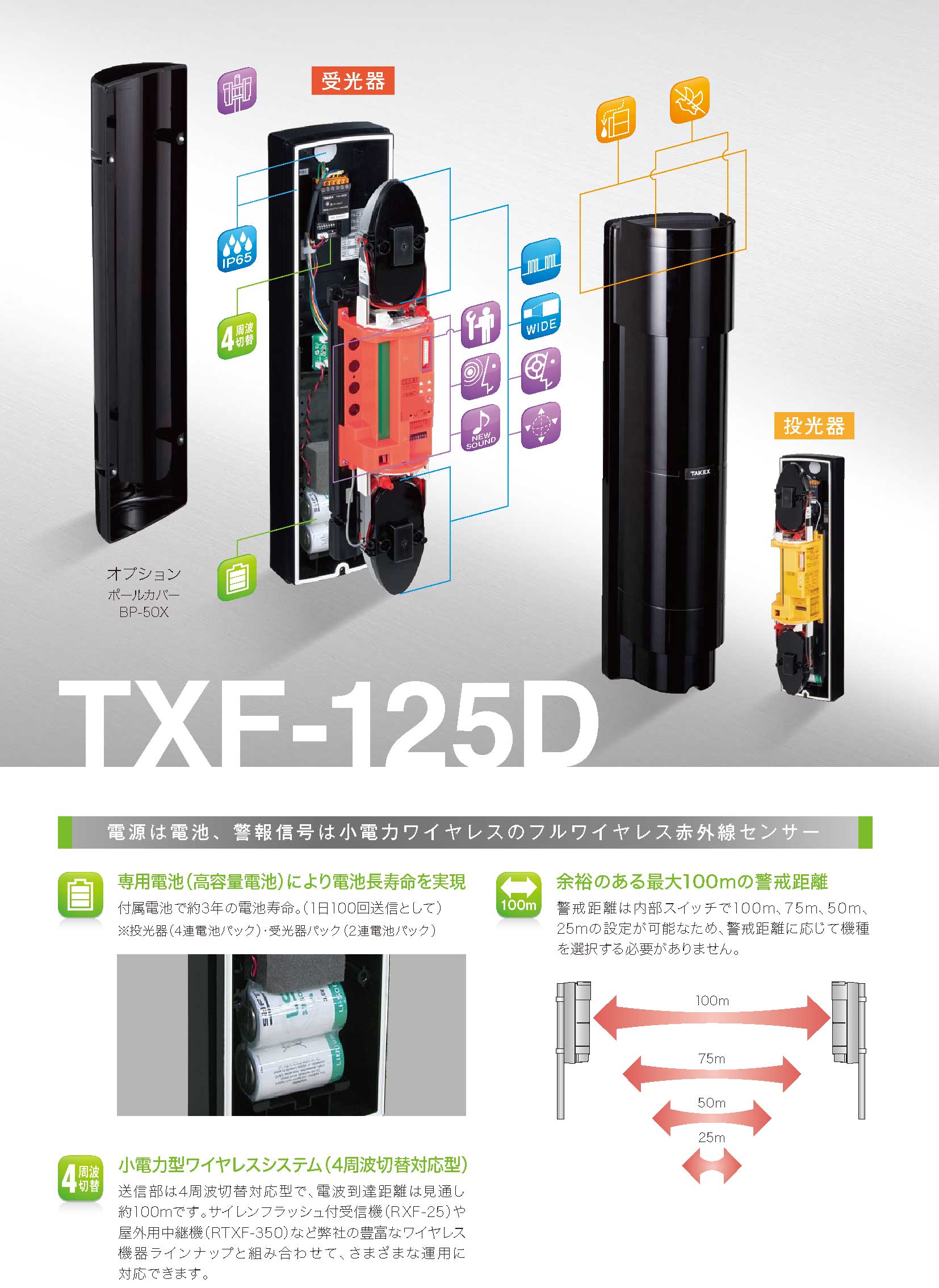

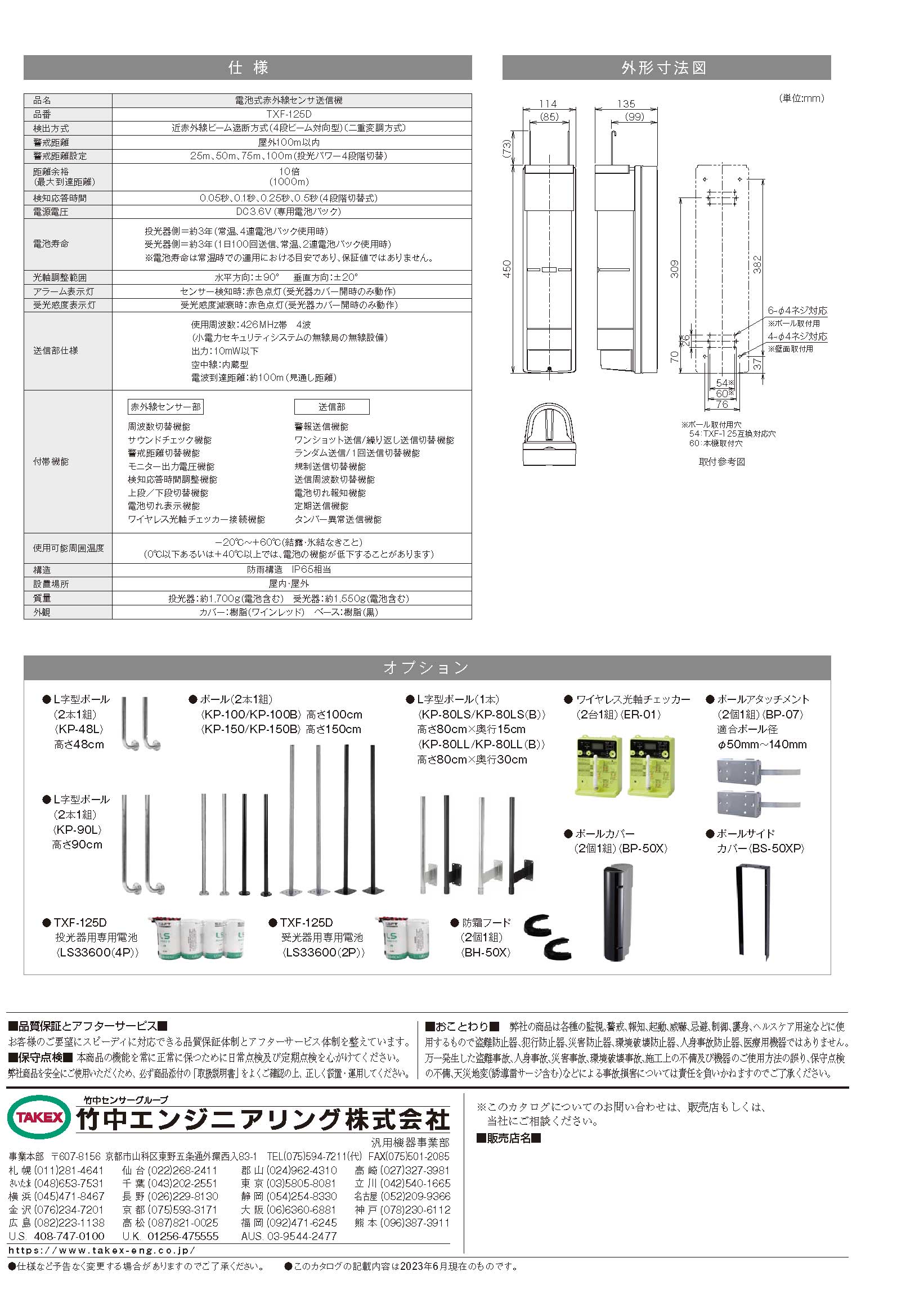

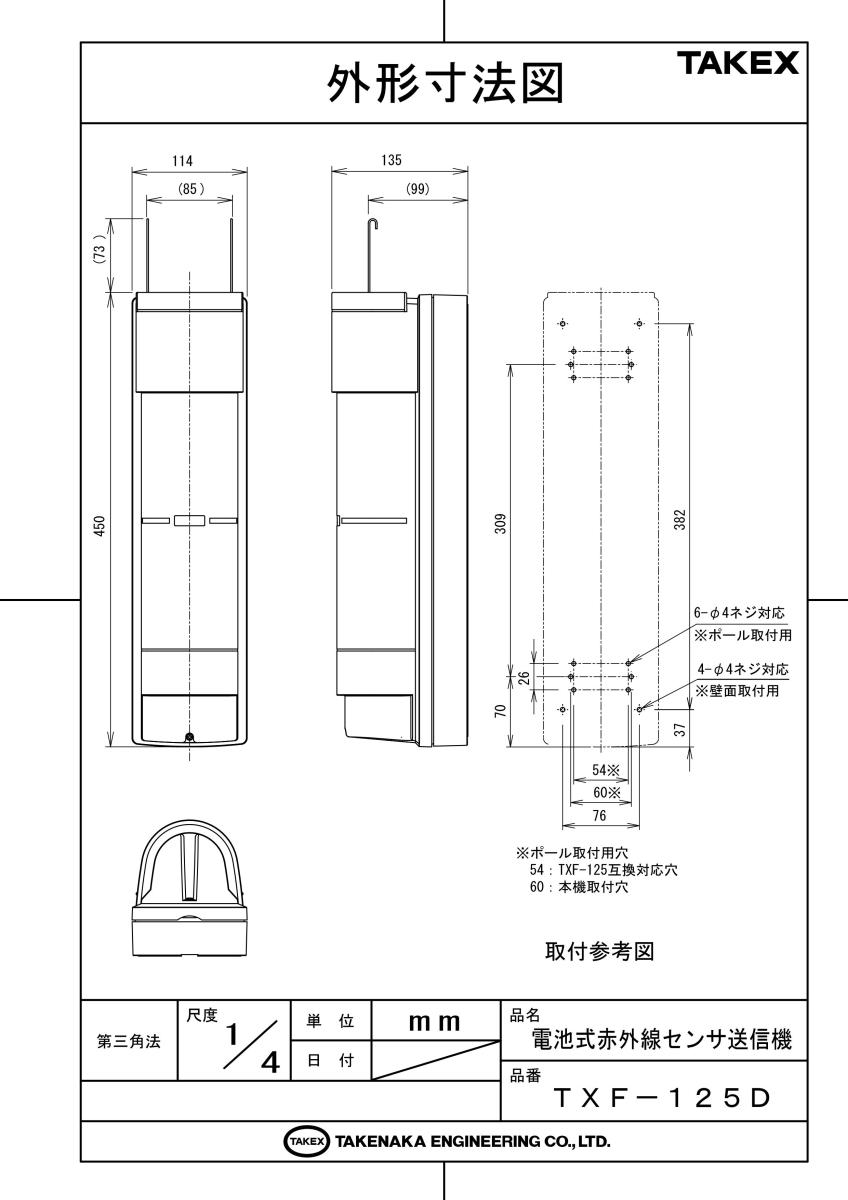

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

資材置場や駐車場等の外周境界警戒
配線工事が困難な広大な敷地への導入
既設現場への後付けセキュリティ強化
電源確保が難しい建設現場の仮設警戒

導入前に確認したいポイント

設置場所までの見通し距離（最大100m）
受信機との電波到達距離（見通し100m）
取付面の強度（ポールまたは堅牢な壁面）
専用電池パックのストック管理

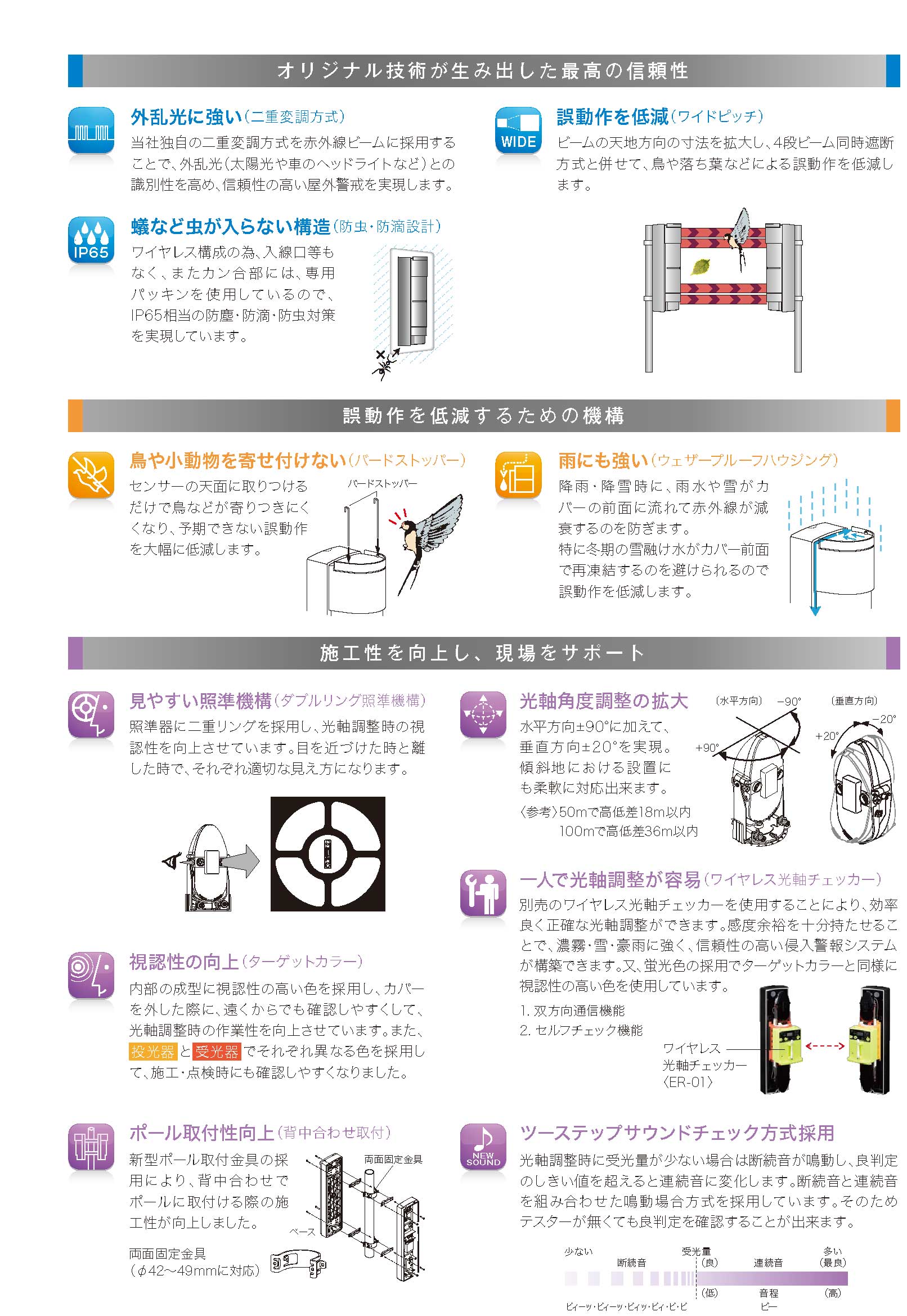

主な特長

フルワイヤレスで施工コストを大幅削減

電源は内蔵電池、警報信号は小電力ワイヤレス送信機で運用するため、一切の配線工事が不要です。掘削や配管、配線引き回しの工期とコストを大幅に短縮しながら、信頼性の高い外周警戒が可能です。

外乱光に強い「二重変調方式」

当社独自の二重変調方式を採用。太陽光や車のヘッドライト、LED照明などの強力な外乱光と、センサー自身の赤外線信号を高精度に識別します。光学的ノイズによる誤動作を排除し、安定した屋外警戒を実現します。

4段ビーム同時遮断方式による誤報低減

縦方向に配置された4つのビームを同時に遮断した場合のみ発報する方式を採用。鳥や落ち葉、小動物による部分的な遮光では反応せず、侵入者のみを確実に捉えるワイドピッチ設計です。

4周波切替対応で相互干渉を防止

ワイヤレス信号および赤外線ビームの両方で4周波の切替が可能です。複数セットを使用する大規模な多段警戒や直線警戒でも、電波や光の相互干渉（回り込み）を回避して安定運用が行えます。

最大100mの可変警戒距離

内部スイッチにより、警戒距離を25m、50m、75m、100mの4段階に設定可能。設置環境に合わせて投光パワーを最適化でき、近距離設置時の反射トラブル等も防げます。

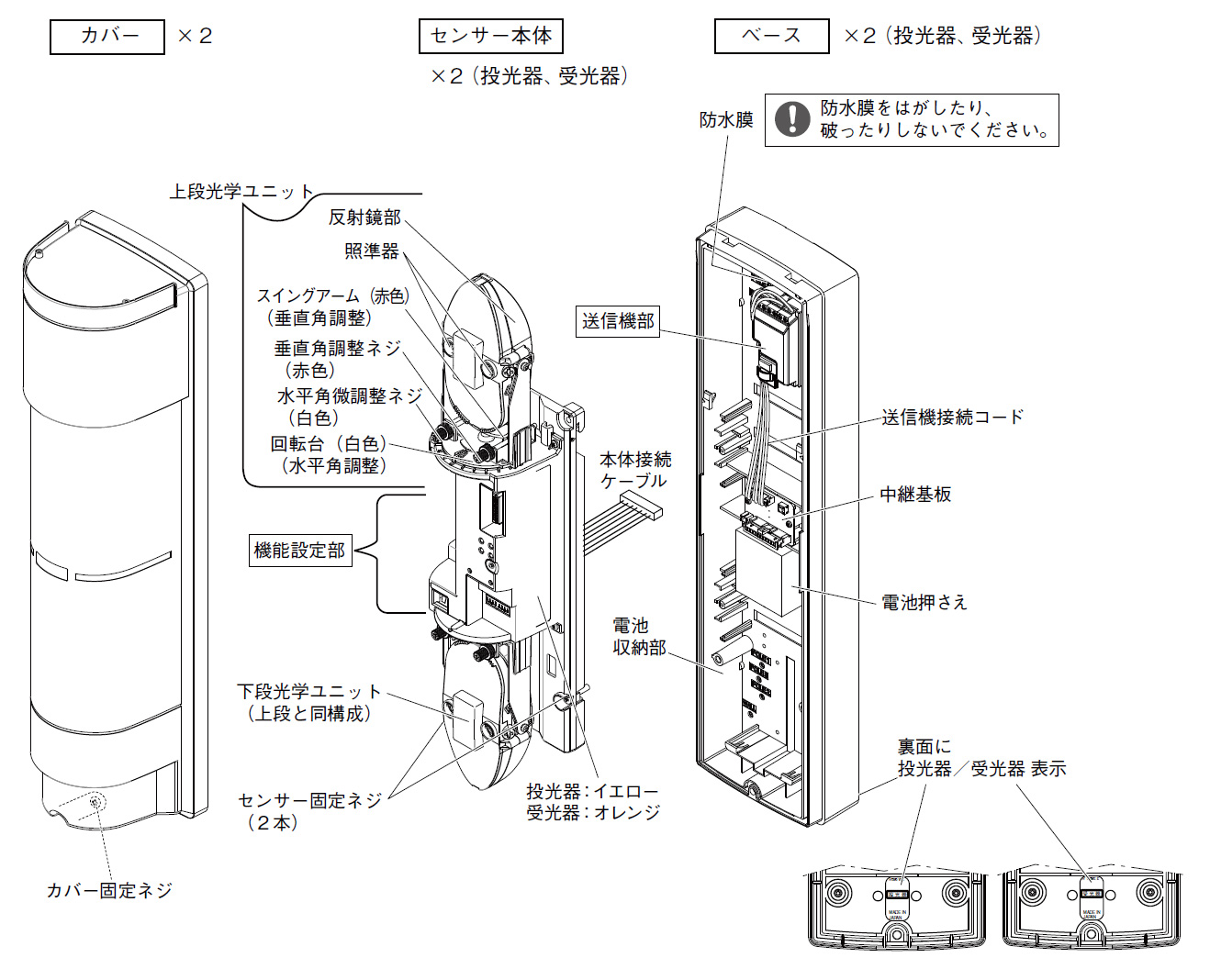

ダブルリング照準機構による精密な光軸調整

照準器に二重リングを採用し、目を近づけた時と離した時の両方で適切な視認性を確保。光軸調整時の視認性が大幅に向上しており、正確なアライメントが容易に行えます。

IP65相当の高度な防虫・防滴設計

完全ワイヤレス化により入線口を廃止。さらに各接合部には専用パッキンを使用し、アリやクモなどの昆虫、雨水の浸入を徹底的にブロックします。故障リスクを低減し、長期運用を支えます。

雪や雨の減衰を防ぐウェザープルーフハウジング

ハウジング上部の独自のひさし構造により、雨水や雪がカバー前面に流れるのを防ぎます。冬期の雪融け水による再凍結（氷結）での赤外線減衰も抑え、厳しい気候条件でも高い検知性能を維持します。

視認性を追求した「ターゲットカラー」内部設計

内部ユニットに高彩度のターゲットカラー（投光器：イエロー、受光器：オレンジ）を採用。遠くからでもユニットの向きを確認しやすく、メンテナンスや光軸調整の作業効率を向上させています。

音で調整を確認できるサウンドチェック機能

受光量をビープ音の音程で知らせるサウンドチェック機能を搭載。テスターが手元にない現場でも、音の変化だけで最適な受光ポイントを判断でき、1人での調整作業を強力にサポートします。

    選定時に評価したい強み
    長寿命設計： 1日100回送信時でも約3年の電池寿命を実現（常温時）。
ハイパワー： 距離余裕10倍、感度余裕100倍の設計で濃霧や豪雨にも強い。
施工性： 新型ポール金具の採用により、背中合わせ取付もスムーズ。
自己診断機能： 電池切れ表示やタンパー異常送信など、保守機能が充実。



LED表示・動作状態診断

表示灯名称	ユニット	点灯・点滅の意味
投光/受光許可表示灯	投/受共通	点灯：正常動作中。上下段切替スイッチにより点灯箇所が移行。
電池切れ表示	投/受共通	上下段の表示灯が交互に点滅：電池電圧が低下。要全交換。
アラーム表示灯	受光器	赤色点灯：検知状態（遮光中）。カバー開時のみ動作。
受光感度表示灯	受光器	赤色点灯：受光量不足。光軸ズレや汚れのサイン。

内部設定（主要DIPスイッチ）

機能	設定内容
警戒距離切替	100m / 75m / 50m / 25m の4段階（投光器側）
検知応答時間	0.05秒 / 0.1秒 / 0.25秒 / 0.5秒（受光器側）
無線送信モード	ワンショット送信 / 繰り返し送信（送信機側）
周波数切替	1CH 〜 4CH（対向間で必ず一致させる）

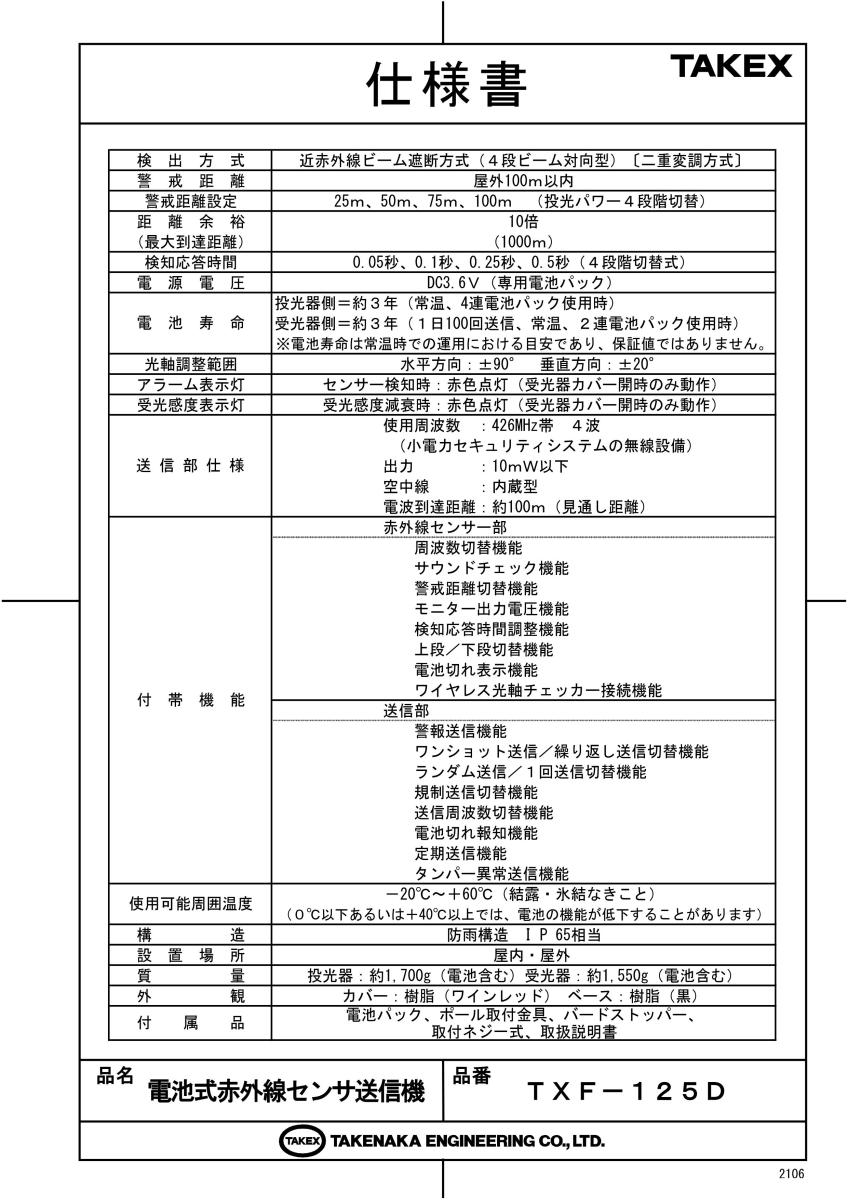

製品仕様

項目	仕様内容
品番	TXF-125D
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離	屋外100m以内
距離余裕	10倍（最大到達距離：1,000m）
検知応答時間	0.05秒、0.1秒、0.25秒、0.5秒（4段階切替式）
電源電圧	DC3.6V（専用リチウム電池パック）
電池寿命	投光器：約3年（4連パック） / 受光器：約3年（2連パック、1日100回送信時）
光軸調整範囲	水平方向：±90° / 垂直方向：±20°
使用周波数	426MHz帯 4波（小電力セキュリティシステム）
無線到達距離	約100m（見通し距離）
使用可能周囲温度	－20℃〜＋60℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造 IP65相当）
質量	投光器：約1,700g / 受光器：約1,550g（電池含む）
外観	カバー：樹脂（ワインレッド） / ベース：樹脂（黒）

FAQ

Q：電池は市販の乾電池を使用できますか？ A：いいえ、専用のリチウム電池パック（投光器用4連パック・受光器用2連パック）をご使用ください。

Q：電池寿命はどれくらいですか？ A：常温環境で、1日100回送信した場合、投光器・受光器ともに約3年が目安です。

Q：電池が切れそうになったらわかりますか？ A：はい。本体のLED表示灯が交互点滅するほか、受信機へ電池切れ信号を送信してお知らせします。

Q：雨や霧での誤動作が心配です。 A：4段ビーム同時遮断方式と距離余裕10倍の設計により、雨や霧による減衰には非常に強い設計となっています。

Q：無線は何メートル飛びますか？ A：見通し距離で約100mです。障害物がある場合は中継機の使用をご検討ください。

Q：1人で光軸調整できますか？ A：はい。サウンドチェック機能により、受光レベルを音で確認できるため、1人でも効率よく調整可能です。

Q：チャンネル設定はなぜ必要なのですか？ A：隣接して複数設置する場合、他のセンサーの光や電波を誤って受信（干渉）するのを防ぐためです。

Q：設置後にカバーを開けられたらわかりますか？ A：はい。タンパースイッチを内蔵しており、カバーが開けられると即座に異常信号を送信します。

Q：どのような受信機と組み合わせられますか？ A：TAKEX製の小電力セキュリティシステム用受信機（4波対応モデル等）と組み合わせて使用します。

Q：施工時の接続順序に注意はありますか？ A：先にセンサー本体のコネクタを接続し、その後に電池コネクタを接続してください。
