AC-2HM(G) センサー付きアクセスコール受信機 グレー TAKEX 竹中エンジニアリング [AC-2HM(G)]
販売価格: 会員のみ販売
商品詳細

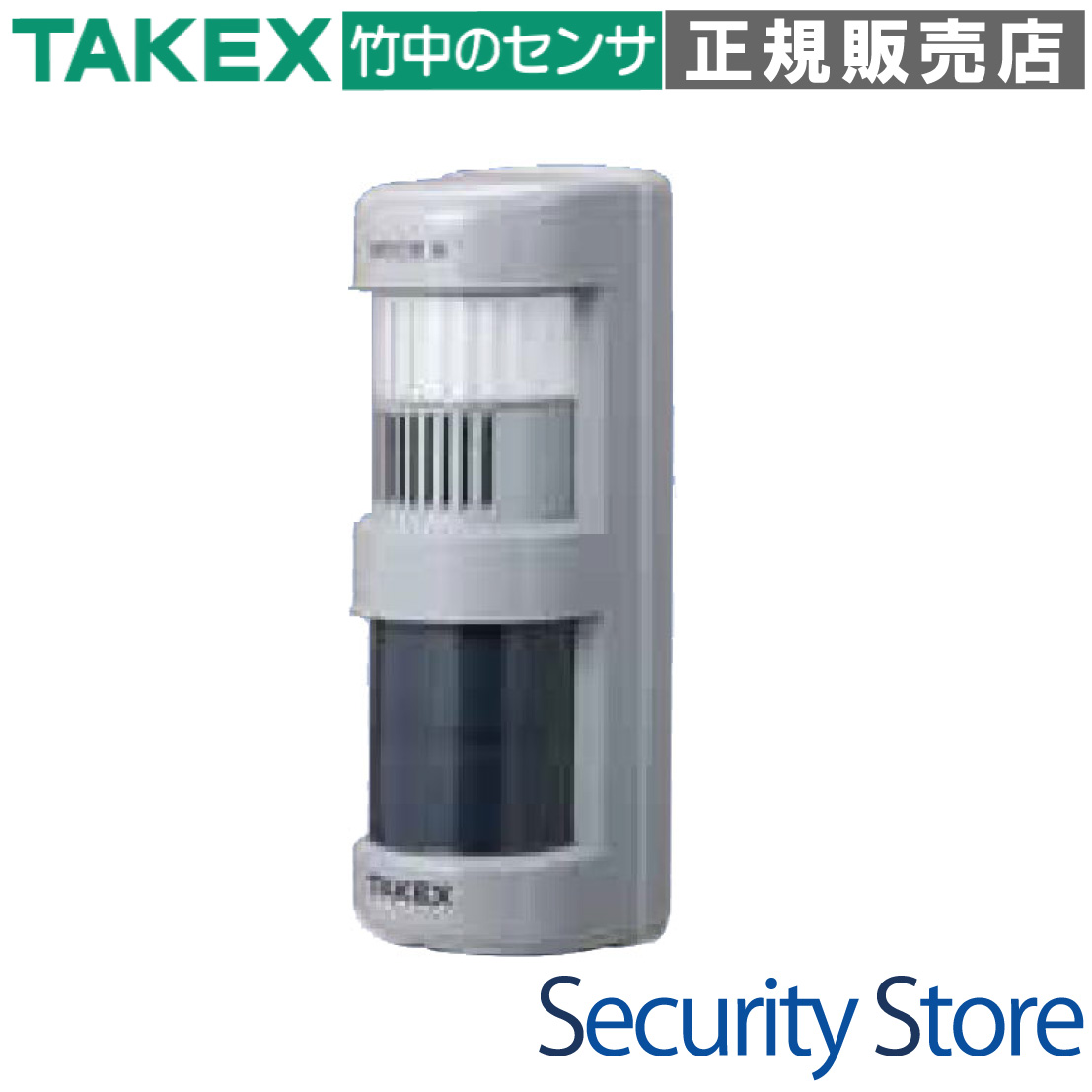

AC-2HM(G) センサー付きアクセスコール受信機 グレー
人の動きを検知するパッシブセンサーと、アクセスコール電波の受信機能を一体化した複合型受信機です。送信機を携帯した対象者の検知や、逆に送信機を持たない不審者の検知など、現場に合わせた柔軟な運用が可能です。
- 型番： AC-2HM(G)
- 製品名： センサー付きアクセスコール受信機 グレー
- 方式： パッシブインフラレッド方式 ＋ 微弱電波受信方式
- 主な用途： 介護施設・病院での徘徊報知、入退室管理、不審者検知
- 設置場所： 屋内・半屋外（IP43相当・壁面取付専用）
- 電源： AC100V または DC10〜16V（併用不可）
資料ダウンロード
この製品が向いている用途
- 介護施設での高齢者の徘徊お知らせ
- 病院の出入り口での無断外出防止
- 特定エリアへの許可なき侵入の検知
- 外部出力を用いたナースコールへの連動
導入前に確認したいポイント
- 取付高さは床面より0.8〜1.2mを推奨
- AC100VとDC12Vの電源併用は厳禁
- 電波到達距離は最大8m（推奨2m以内）
- ガラス越しの赤外線検知は不可

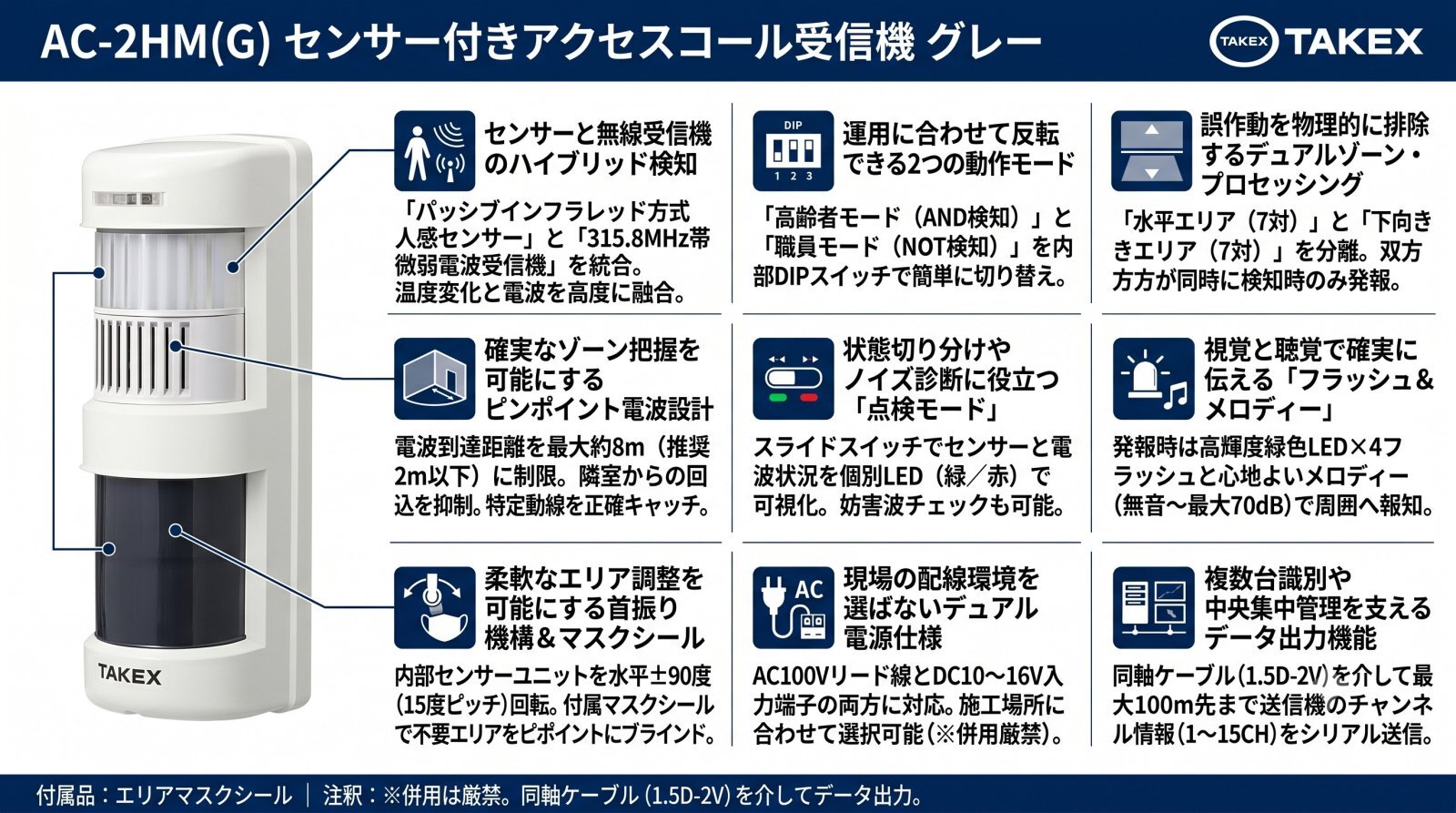

特長
センサーとアクセスコールのハイブリッド検知
パッシブインフラレッド（PIR）方式による人の動きセンサーと、送信機からの微弱電波受信機能を一つに凝縮。物理的な動きと電波情報を組み合わせることで、特定の人物のみを検知する高度な運用を実現します。
運用に合わせた2つのモード（高齢者／職員）
送信機を持った人のみを検知する「高齢者モード（AND条件）」と、送信機を持っていない人の動きだけを報知する「職員モード（NOT条件）」を搭載。現場のセキュリティレベルやケアプランに応じてスイッチ一つで切り替えが可能です。
誤報を抑制するデュアルゾーン・プロセッシング
検知エリアは水平7対・下向き7対の上下2層構造を採用。両方のエリアで同時に熱源の変化を検知したときのみ発報するため、小動物や床面の熱変化による誤作動を物理的に排除し、高い信頼性を確保しています。
最大240種の個別識別とデータ出力
送信機ごとのID（最大240種）を識別し、システム拡張用データとして出力可能です。別売の表示盤「AC-1RH」などと接続することで、「誰が・どこを通過したか」をリアルタイムで把握・記録できます。
施工性を考慮した壁付デザインと角度調整
壁面にフィットするスリムなデザインで、検知エリアは水平方向に±90度（15度ピッチ）の回転調整が可能です。送信機の電波を受けやすい高さに設置できるため、微弱電波の感度チューニングも容易に行えます。
人体・医療機器に優しい微弱電波の採用
使用する電波強度はPHSの約1/16,000と極めて微弱です。病院や介護施設など、精密な医療機器が稼働している環境でも、電波干渉による悪影響を最小限に抑えた安心設計となっています。
8種類の報知メロディーとフラッシュ通知
高輝度緑色LEDによるフラッシュライトと、選べる8種類のチャイム・メロディーを内蔵。視覚と聴覚の両面で確実に報知します。音量は無音から最大70dBまで無段階で調整可能です。
屋外設置も可能なIP43相当の防雨構造
半屋外の軒下などにも設置可能な防雨構造を採用しています。施設の勝手口や駐輪場への出入り口など、雨の影響を受けやすい場所での運用にも対応します。
選定時に評価したい強み
- 高い識別性：送信機（AC-T）の所持有無で検知対象を厳格に選別可能。
- 確実な施工：点検モード搭載により、電波環境とセンサー感度を個別確認。
- 拡張性：無電圧接点出力により、パトライトやナースコールへの接続が容易。
- 安定運用：16段階の受信感度調整と、センサー感度ボリュームで環境に最適化。
施工・設置ガイド
本機は対象者の胴体部分を確実に捉えるため、設置高さが非常に重要です。また、誤報を防ぐために空調の風や直射日光を避ける工夫が必要です。
| 確認項目 | この製品での考え方 |
|---|---|
| 取付高さ | 床面より0.8m〜1.2m（車椅子利用時は0.8m推奨） |
| 設置の向き | 表示灯側を上にして垂直に設置（横・倒立設置不可） |
| 電源線の使い分け | AC100Vリード線かDC端子台のいずれか一方のみを使用 |
| 検知エリアの調整 | 内蔵ユニットの回転と、付属のマスキングシールで調整 |

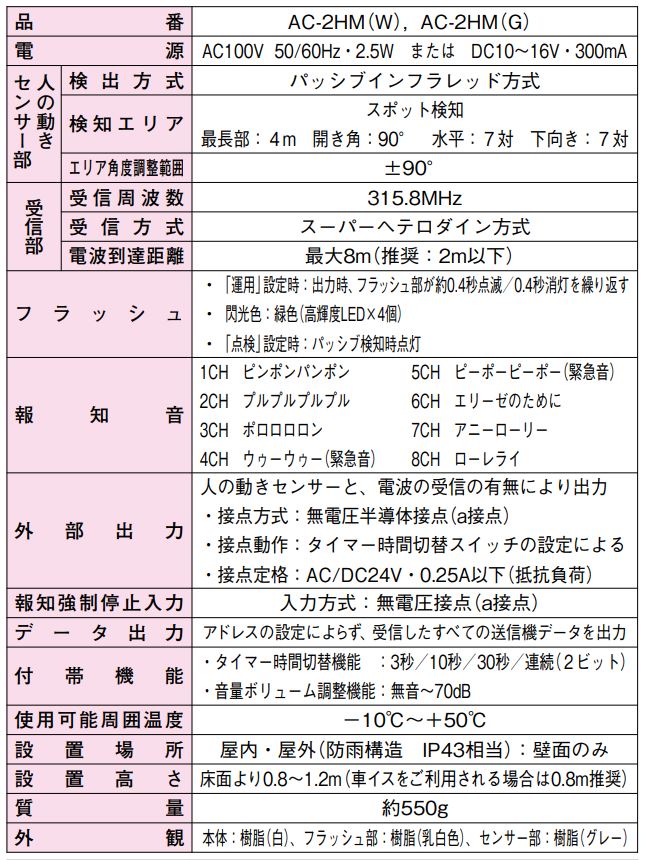

製品仕様
| 項目 | 内容 |
|---|---|
| 品名 | センサー付きアクセスコール受信機 |
| 品番 | AC-2HM(G) |
| 電源 | AC100V 50/60Hz・2.5W または DC10〜16V・300mA |
| 検出方式 | パッシブインフラレッド方式 |
| 検知エリア | スポット検知（最長4m / 開き角90° / 水平7対・下向き7対） |
| エリア角度調整範囲 | ±90° |
| 受信周波数 | 315.8MHz |
| 受信方式 | スーパーヘテロダイン方式 |
| 電波到達距離 | 最大8m（推奨：2m以下） |
| フラッシュ | 緑色（高輝度LED×4個）、タイマー連動点滅 |
| 報知音 | 8種類（ピンポン、メロディー、緊急音など）、無段階音量調整（最大70dB） |
| 外部出力 | 無電圧半導体接点（a接点）、AC/DC24V・0.25A以下 |
| 報知強制停止入力 | 無電圧接点（a接点）入力 |
| データ出力 | 同軸ケーブルによるシリアル出力（送信機データ識別用） |
| 付帯機能 | アドレス設定(16通り)、タイマー設定(3/10/30s/連続)、運用モード切替(職員/高齢者) |
| センサー感度調整 | 30%〜170%（中点設定推奨） |
| 使用可能周囲温度 | -10℃ 〜 +50℃ |
| 設置場所 | 屋内・屋外（IP43相当）：壁面取付 |
| 質量 | 約550g |
| 材質 | 本体：AES樹脂（グレー）、フラッシュ：PC樹脂、センサー：PE樹脂 |
