AC-2R(G) アクセスコール受信機 グレー TAKEX 竹中エンジニアリング [AC-2R(G)]
販売価格: 会員のみ販売
商品詳細

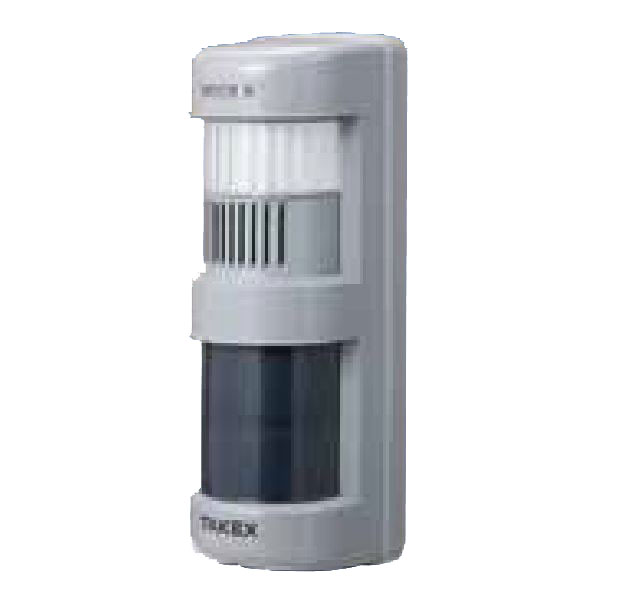

AC-2R(G) アクセスコール受信機 グレー
AC-2R(G)は、ヘルスケア施設や高齢者住宅に最適な微弱電波受信機です。ピンポイントでの呼出し位置特定に特化しており、高輝度フラッシュと多彩なメロディーで確実な報知を実現します。
- 型番： AC-2R(G)
- 方式： 微弱電波方式（315.8MHz / スーパーヘテロダイン）
- 報知機能： 緑色LEDフラッシュ ＆ 8通りのメロディー音
- 設置環境： 屋内・屋外（IP43相当 防雨構造）
- 電源仕様： AC100V または DC10〜16V
資料ダウンロード
この製品が向いている用途
- 高齢者施設での緊急呼出しシステム
- 特定のドア・廊下の通過検知（徘徊防止）
- 病院内でのスタッフ呼び出し
- 電波到達範囲を絞りたい場所での運用
導入前に確認したいポイント
- 送信機の送信周期は0.35/0.7秒を推奨
- 周囲に金属遮蔽物がないか確認
- AC100V/DC給電のいずれかを選択
- アンテナエレメントに触れないよう注意
特長
位置特定に最適な「微弱電波」採用
見通し約8m（推奨2m以内）という短距離通信特性を活かし、広域ではなく「どの場所から呼び出されたか」を特定したい運用に極めて適しています。電波登録も不要で、無制限に増設可能です。
人体・医療機器に優しい安全設計
送信出力強度は携帯電話の約1/160,000と極めて微弱です。心臓ペースメーカーや精密な医療機器を多用する病院・施設環境でも、影響を最小限に抑えながら運用いただけます。
視認性の高い緑色フラッシュ報知
4個の高輝度緑色LEDを搭載。出力動作時には約0.4秒間隔の点滅により、周囲に異常を視覚的に伝えます。フラッシュの明暗切り替えも可能で、夜間の居室など眩しさを抑えたい場所にも配慮できます。
8種類の音色による識別報知
送信機のチャンネル設定（1〜8CH）に合わせ、8通りのメロディーまたはチャイム音を選択可能です。音を聞くだけで「誰が」「どこで」呼んでいるかを瞬時に識別する運用が可能です。
運用に合わせた「高齢者/職員モード」
送信機を携帯した人を検知する「高齢者モード」と、送信機を持たない人だけを検知する「職員モード（キャンセル機能）」を搭載。施設の運用ポリシーに合わせた論理設定がスイッチひとつで行えます。
AND入力による高精度検知
人の動きセンサー（赤外線センサー等）を接続できるAND入力端子を装備。「電波を受信」かつ「センサーが検知」した時のみ動作させることで、エリア境界を明確にした誤報の少ない運用が可能です。
16段階のきめ細かな受信感度調整
ロータリースイッチにより受信感度を16段階に調整可能。環境ノイズの状況や、検知したいエリアの広さに合わせて、現場ごとに最適なパフォーマンスを引き出せます。
防雨構造（IP43相当）で半屋外にも対応
IP43相当の防雨性能を備えており、軒下や通路などの半屋外環境への設置も可能です（垂直設置時）。 AES樹脂の採用により、耐久性にも配慮されています。
柔軟な外部連携・システム拡張
無電圧半導体接点出力を備え、ナースコールや表示盤への連動が容易です。さらにアクセスコール表示盤（AC-1RH等）へのデータ通信端子も搭載しており、大規模システムへの発展も可能です。
誤操作を防ぐ報知強制停止入力
復旧スイッチ等を接続できる強制停止入力を搭載。現場での対応完了後に報知（音・光・接点）を即座にリセットでき、迅速なオペレーションをサポートします。
選定時に評価したい強み
- 確実な識別： チャンネルごとのメロディー鳴り分けで判断ミスを防止。
- 設置の自由度： AC100V直結とDC10〜16V給電の両方に対応。
- トラブル抑制： 微弱電波のため近隣施設との混信リスクが極めて低い。
- 高信頼性： スーパーヘテロダイン方式による安定した受信性能。
施工・設置ガイド
AC-2R(G)の性能を最大限に発揮させるため、以下の条件に注意して施工してください。
| 確認項目 | 施工・運用の考え方 |
|---|---|
| 設置方向 | 必ず垂直（天地方向を正しく）に取り付けてください。横向き・逆さまは防水性が損なわれます。 |
| 金属干渉 | 取付面が金属の場合、電波が減衰します。壁面から離すか、プラスチック製ボックス等を利用してください。 |
| 配線極性 | DATA出力（端子1-2）には極性があります。同軸ケーブル(1.5D-2V)の使用を推奨します。 |
| 電源併用禁止 | AC100VとDC電源の同時接続は絶対に避けてください。基板故障の原因となります。 |

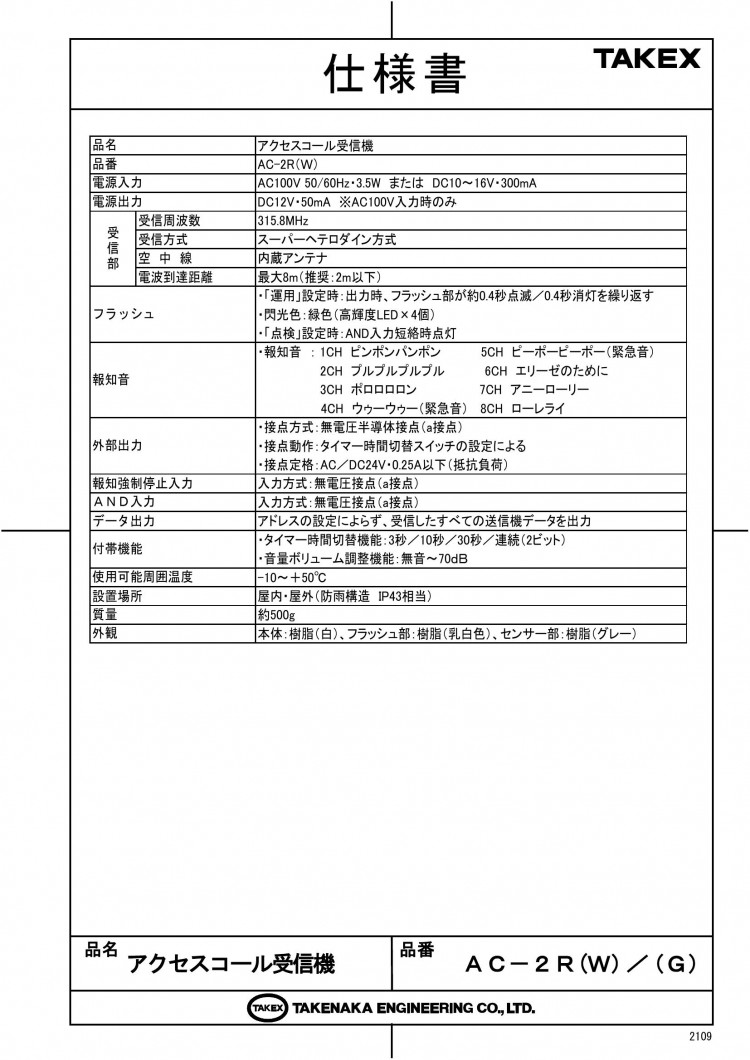

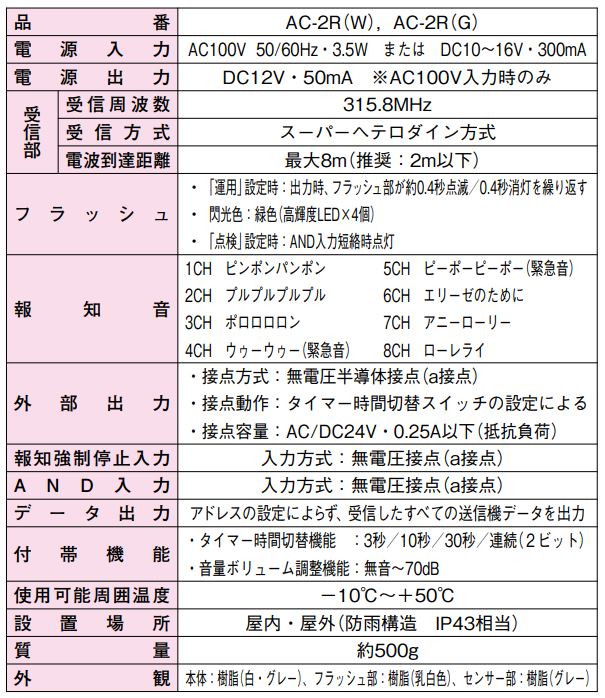

製品仕様
| 項目 | 内容 |
|---|---|
| 品名 | アクセスコール受信機 |
| 品番 | AC-2R(G) ※グレー |
| 電源入力 | AC100V 50/60Hz・3.5W または DC10〜16V・300mA |
| 電源出力 | DC12V・50mA（※AC100V入力時のみ外部センサー等へ供給可能） |
| 受信周波数 / 方式 | 315.8MHz / スーパーヘテロダイン方式 |
| 電波到達距離 | 最大8m（推奨：2m以下） |
| フラッシュ | 緑色LED×4個（報知時間中 約0.4秒間隔で点滅） |
| 報知音 | 8音（ピンポンパンポン、エリーゼのために、緊急音 等） |
| 音量調整 | 無音 〜 70dB（ボリュームによる無段階調整） |
| 外部出力 | 無電圧半導体接点（a接点） AC/DC24V・0.25A以下 |
| 報知時間 | 3秒 / 10秒 / 30秒 / 連続（スイッチ切替） |
| 外部入力 | 報知強制停止入力、AND入力（ともに無電圧a接点） |
| 設置場所 | 屋内・屋外（防雨構造 IP43相当） |
| 使用可能周囲温度 | －10℃ 〜 ＋50℃ |

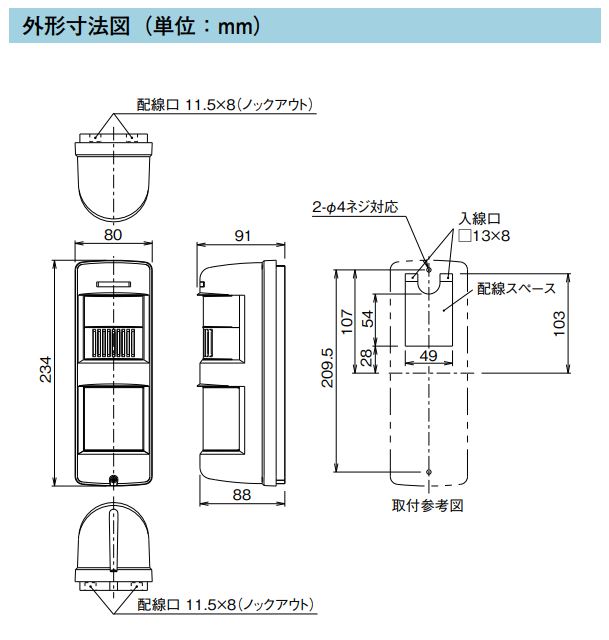

| 外形寸法 / 質量 | W234 × H88 × D54mm / 約500g |
