TAKEX（竹中エンジニアリング） 自動ドア用センサー タッチレス機能 非接触開閉

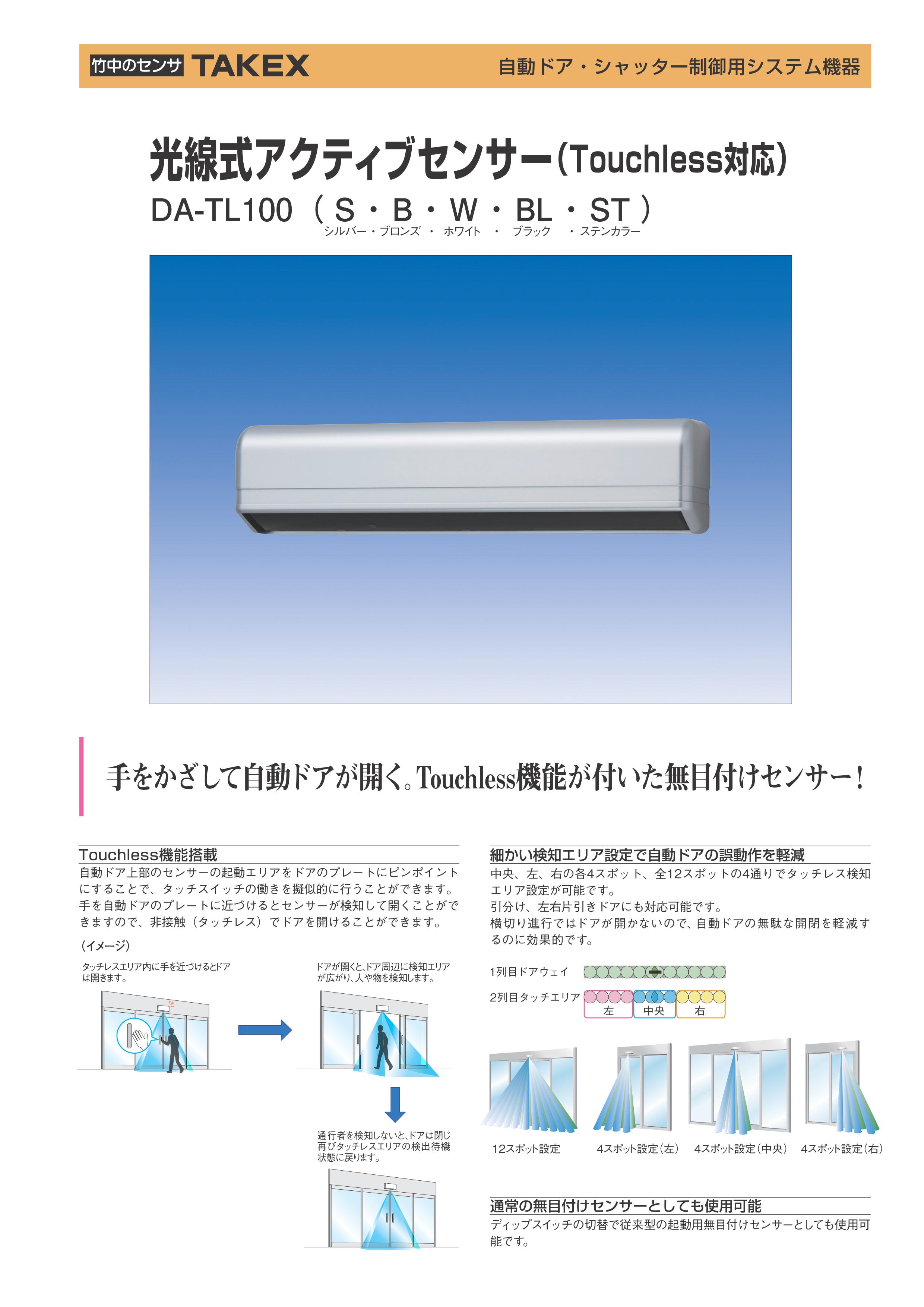

DA-TL100(S) 光線式アクティブセンサー(タッチレス機能付)

手をかざすだけで自動ドアを開閉できる「タッチレス機能」を搭載した、無目付けの光線式アクティブセンサーです。衛生面が重視される医療施設や食品工場、オフィスのエントランスにおいて、物理的な接触を介さずにドアを起動させることが可能です。

  • 型番： DA-TL100(S)
  • 方式 / カテゴリ： 近赤外線反射方式 / 自動ドア起動・安全センサー
  • 主な用途： 病院、福祉施設、飲食店、食品工場、オフィスエントランスの非接触化
  • 設置場所： 屋内・半屋外（無目取付）
  • 電源電圧： AC/DC 12〜110V（マルチ電圧対応）
DA-TL100(S) 光線式アクティブセンサー

資料ダウンロード

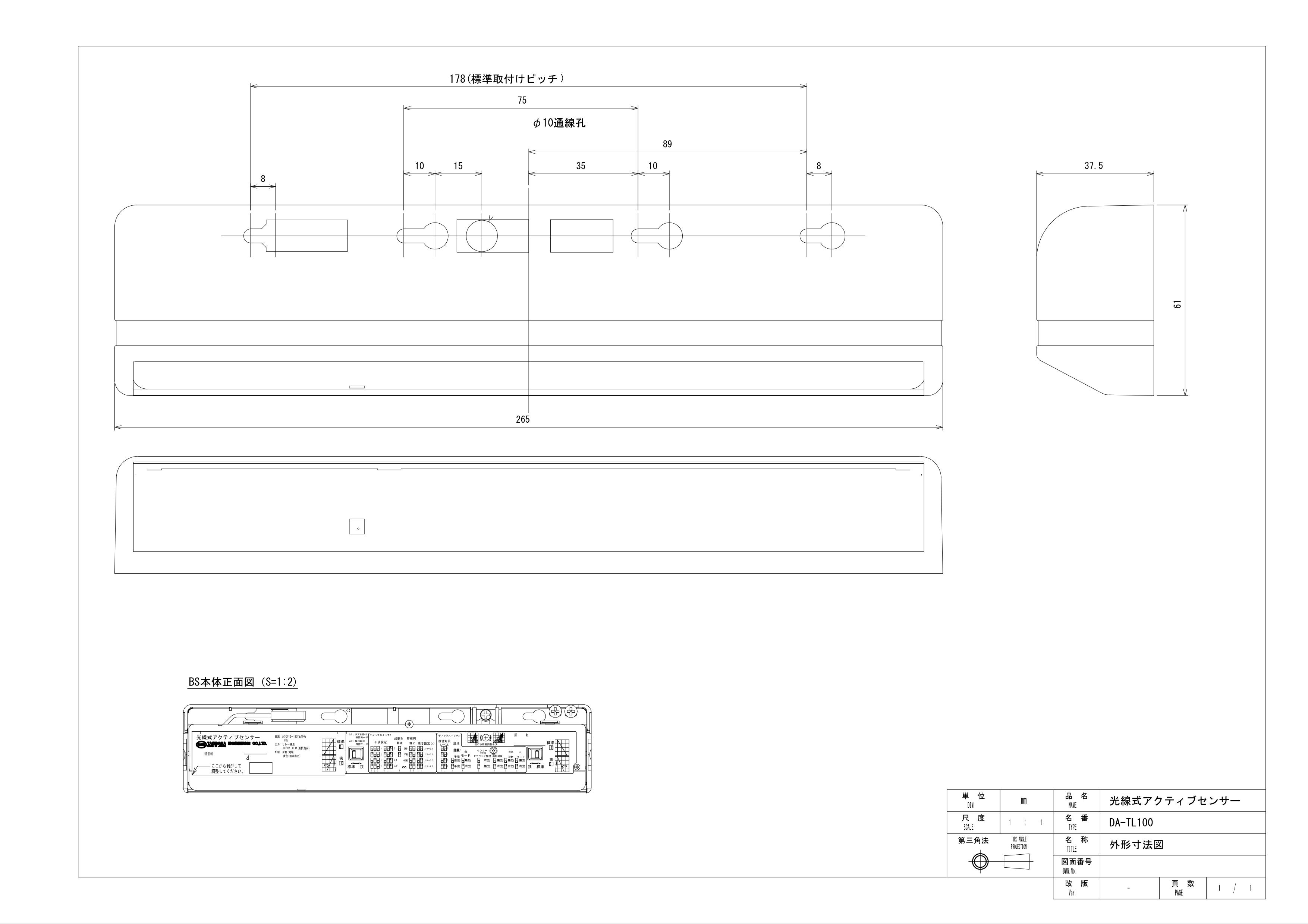

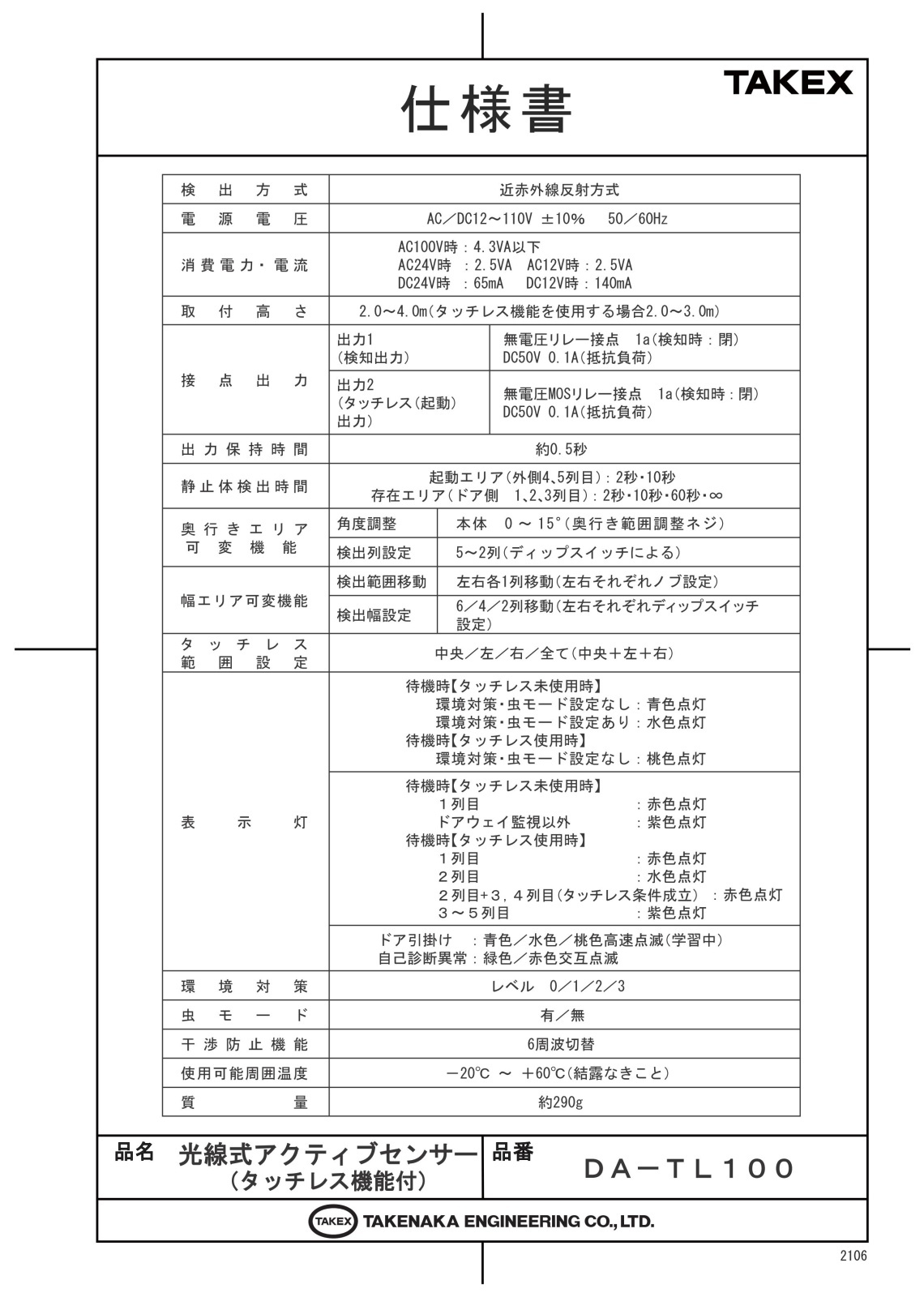

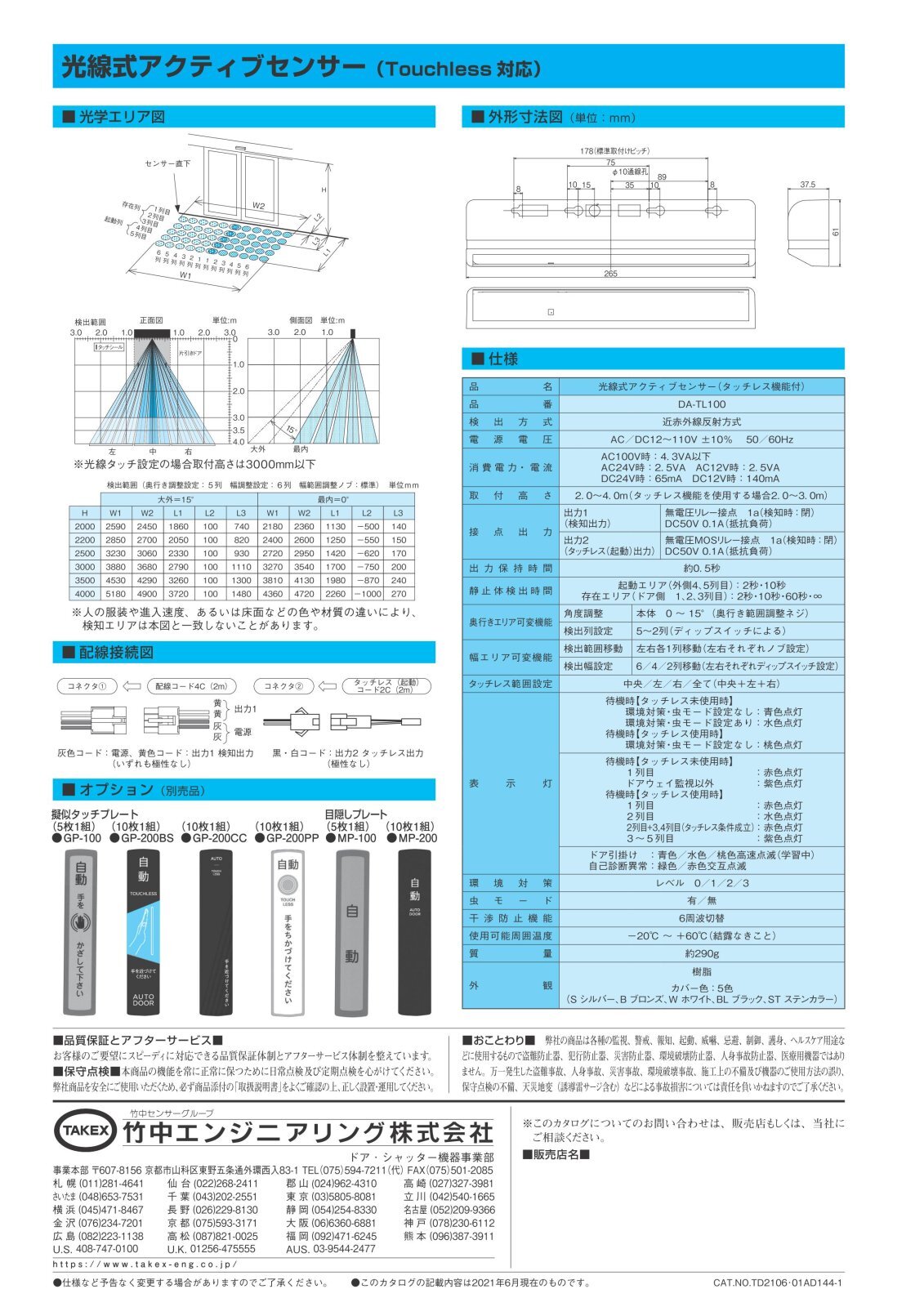

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 感染症対策として非接触化が求められる病院・クリニック
  • 衛生管理を徹底したい食品工場の入退室ドア
  • 高級感を演出しつつ利便性を高めたい店舗・オフィス
  • 既存のタッチスイッチを衛生的なタッチレスへ変更したい現場

導入前に確認したいポイント

  • タッチレス機能使用時の取付高さは3.0m以下であること
  • AC/DC 12〜110Vの電源供給が可能であること
  • ドアの形式（両引き・片引き）に応じたエリア設定が必要
  • 無目（ドア枠上部）から50mm以内に取付可能か確認

特長

非接触でドアを起動する「Touchless機能」

センサーの起動エリアを、特定のポイント（ドアに貼った疑似タッチシール付近）へピンポイントに絞り込むことができます。これにより、手を近づける動作のみを検知してドアを開けることができ、従来の物理的なタッチスイッチに代わる衛生的なソリューションを提供します。

誤動作を大幅に軽減する12スポットエリア構成

中央、左、右に各4スポット、合計12スポットの高精度な検知エリアを備えています。横切り歩行者を検知して不必要にドアが開くのを防ぎ、空調効率の向上や自動ドアの長寿命化に貢献します。

2つの出力を使い分ける高度な安全性

検知出力（出力1）とタッチレス出力（出力2）の2系統を備えています。ドア付近の安全監視（ドアウェイ監視）と、ドアを開けるための起動信号を独立して制御できるため、安全性と快適性を両立します。

ドアの動きを自動で学習する「ドアウェイ初期学習」

電源投入時に、自動ドアの開閉動作による背景の変化を約37秒間で自動学習します。ドア自体を誤って検知し続けるトラブルを防ぎ、設置後のセットアップをスムーズにします。

環境変化に強い自己診断・対策レベル調整

雪や虫、温度変化による誤動作を防ぐための「環境対策レベル」を4段階で設定可能です。また、内部回路の故障を検知した際にはLED点滅で知らせる自己診断機能も搭載しており、メンテナンス性が向上しています。

既存の無目付けセンサーとしても流用可能

DIPスイッチの切替により、タッチレス機能を使わない「通常のアクティブセンサー」としても動作します。現場の運用変更に合わせて柔軟に機能を使い分けることができます。

マルチ電圧対応で幅広い施工環境に適合

電源電圧はAC/DC 12Vから110Vまで対応。電圧の異なるさまざまな自動ドアコントローラーにそのまま接続できるため、機種選定のミスを防ぎます。

空間に調和する5色のカラーバリエーション

シルバー（S）、ブロンズ（B）、ホワイト（W）、ブラック（BL）、ステンカラー（ST）の5色をラインアップ。サッシやインテリアのデザインを損なうことなく設置できます。

選定時に評価したい強み

  • 衛生面の向上： 物理的な接触なしでドアを開閉でき、感染症対策に最適。
  • 高い環境適応性： 虫や雪による誤検知を抑える高度なフィルタリング機能。
  • 施工の柔軟性： 左右独立した幅調整ノブと、奥行き角度調整ネジによる緻密な調整。
  • 確かな安全性： 静止体検出時間の切替（2秒〜無限）により安全性を確保。

LED表示と動作状態

表示内容 LED色・パターン 状態の意味
待機時（通常） 青色 点灯 正常動作中（タッチレス未使用時）
待機時（タッチレス） 桃色 点灯 正常動作中（タッチレス使用時）
1列目検知 赤色 点灯 ドアウェイ（安全エリア）での物体検知
自己診断異常 緑色/赤色 交互点滅 ハードウェア異常（要リセットまたは交換）
ドア引掛け警告 高速点滅 センサーがドアを検知してしまっている状態

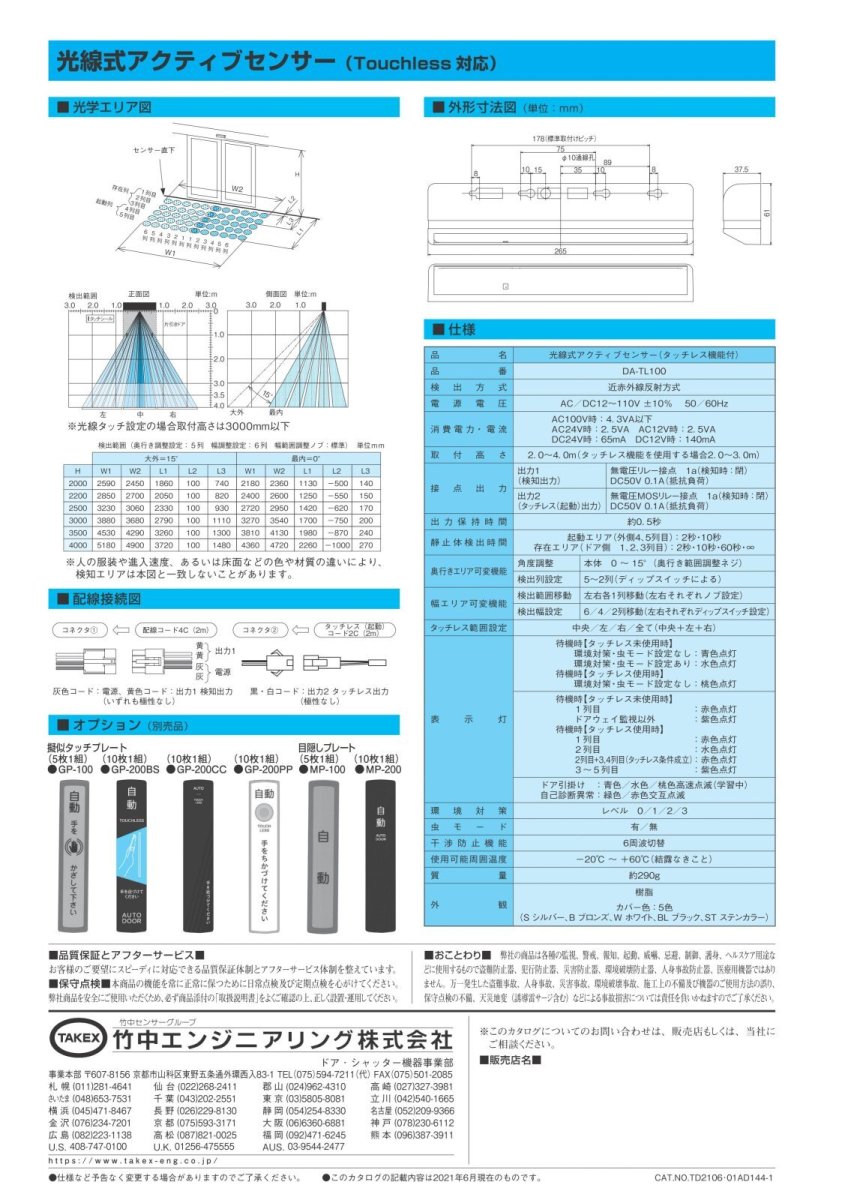

製品仕様

項目 内容
品番ＤＡ－ＴＬ１００
検出方式近赤外線反射方式
電源電圧ＡＣ／ＤＣ１２〜１１０Ｖ±１０％ ５０／６０Ｈｚ
消費電力／電流ＡＣ１００Ｖ時：４．３ＶＡ以下
ＡＣ２４Ｖ時：２．５ＶＡ ＡＣ１２Ｖ時：２．５ＶＡ
ＤＣ２４Ｖ時：６５ｍＡ ＤＣ１２Ｖ時：１４０ｍＡ
取付高さ２．０〜４．０ｍ（タッチレス機能を使用する場合２．０〜３．０ｍ）
接点出力【出力１（検知出力）】無電圧リレー接点 １ａ（検知時：閉） DC50V 0.1A
【出力２（タッチレス出力）】無電圧ＭＯＳリレー接点 １ａ（検知時：閉） DC50V 0.1A
出力保持時間約０．５秒
静止体検出時間起動エリア：２秒・１０秒
存在エリア：２秒・１０秒・６０秒・∞
奥行きエリア可変角度調整：０〜１５° / 検出列設定：５〜２列
幅エリア可変検出範囲移動：左右各１列 / 検出幅設定：６／４／２列
表示灯待機・検知・自己診断・ドア引掛け等を多色LEDで表示
環境対策・機能レベル調整(0-3)、虫モード、振動対策、ecoモード、自己診断、干渉防止(6周波)
使用可能周囲温度－２０℃〜＋６０℃（結露なきこと）
設置場所屋内・半屋外（無目取付）
質量約２９０ｇ
外観樹脂製（5色展開：シルバー、ブロンズ、ホワイト、ブラック、ステンカラー）

FAQ

Q：タッチレス機能を使う際、取付高さに制限はありますか？ A：はい。タッチレス機能を使用する場合は、取付高さを2.0mから3.0mの範囲にしてください。3.0mを超えると、手をかざした際の検知感度が不足する可能性があります。
Q：既存の自動ドアに後付けすることは可能ですか？ A：基本的には可能です。ただし、本機は2系統の出力（検知と起動）を持っており、タッチレス機能を利用するには対応した配線が必要です。電源はAC/DC 12〜110Vに対応しています。
Q：雪や虫で誤作動することはありますか？ A：本製品には「環境対策レベル」および「虫モード」が搭載されています。DIPスイッチの設定により、これら外乱要因による誤動作を抑制することが可能です。
Q：LEDが緑と赤で交互に点滅していますが、故障でしょうか？ A：自己診断異常を示しています。内部回路に問題が発生している可能性があります。一度電源を入れ直して再起動しても解消しない場合は、本体の交換が必要です。
Q：掃除をする際に注意することはありますか？ A：検出窓の汚れは検知感度に影響します。中性洗剤を含ませた柔らかい布で拭いてください。シンナーやアルコールなどの薬品は、樹脂のクラックや白濁の原因となるため絶対に使用しないでください。
Q：電源を入れてからすぐに動作しません。 A：電源投入後、センサーはドアの動きを学習する「ドアウェイ初期学習」を行います。これには約37秒間かかります。学習中は検知範囲内に立ち入らないようにしてください。
Q：検知エリアの幅はどのように変えますか？ A：本体内部の左右にある調整ノブで物理的に1列分移動できるほか、DIPスイッチによって6列・4列・2列と電気的に幅を制限することが可能です。
Q：隣り合うドアのセンサーと干渉しませんか？ A：干渉防止機能（6周波切替）を搭載しています。DIPスイッチの設定で異なるチャンネル（A〜F）を選択することで、近接したセンサー同士の干渉を防げます。
Q：色のバリエーションは何がありますか？ A：シルバー、ブロンズ、ホワイト、ブラック、ステンカラーの5色展開です。サッシの色に合わせてお選びいただけます。
Q：片引きドアでもタッチレス設定はできますか？ A：可能です。DIPスイッチにより、タッチレス範囲を「左」または「右」に固定設定することができます。
