PXB-100HFA 赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式)(屋外100m以内) TAKEX 竹中エンジニアリング [PXB-100HFA]

PXB-100HFA 赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式)(屋外100m以内) TAKEX 竹中エンジニアリング [PXB-100HFA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋外100m IP65防雨 4段ビーム

PXB-100HFA 赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式)(屋外100m以内)

安定と信頼を追求した、屋外警戒用赤外線センサーのハイエンドモデルです。

独自の「二重変調方式」と「4段ビーム同時遮断方式」を組み合わせることで、太陽光や車のヘッドライトなどの外乱光、鳥や落ち葉による誤動作を極限まで低減。霧や豪雨といった過酷な環境下でも安定した防犯・監視を実現します。

  • 型番 PXB-100HFA
  • 製品名 赤外線センサー（対向型100m）
  • 警戒方式 近赤外線ビーム遮断方式（4段ビーム同時遮断）
  • 警戒距離 屋外100m以内
  • 耐久性 IP65相当（防塵・防滴）/ 耐サージ性能強化

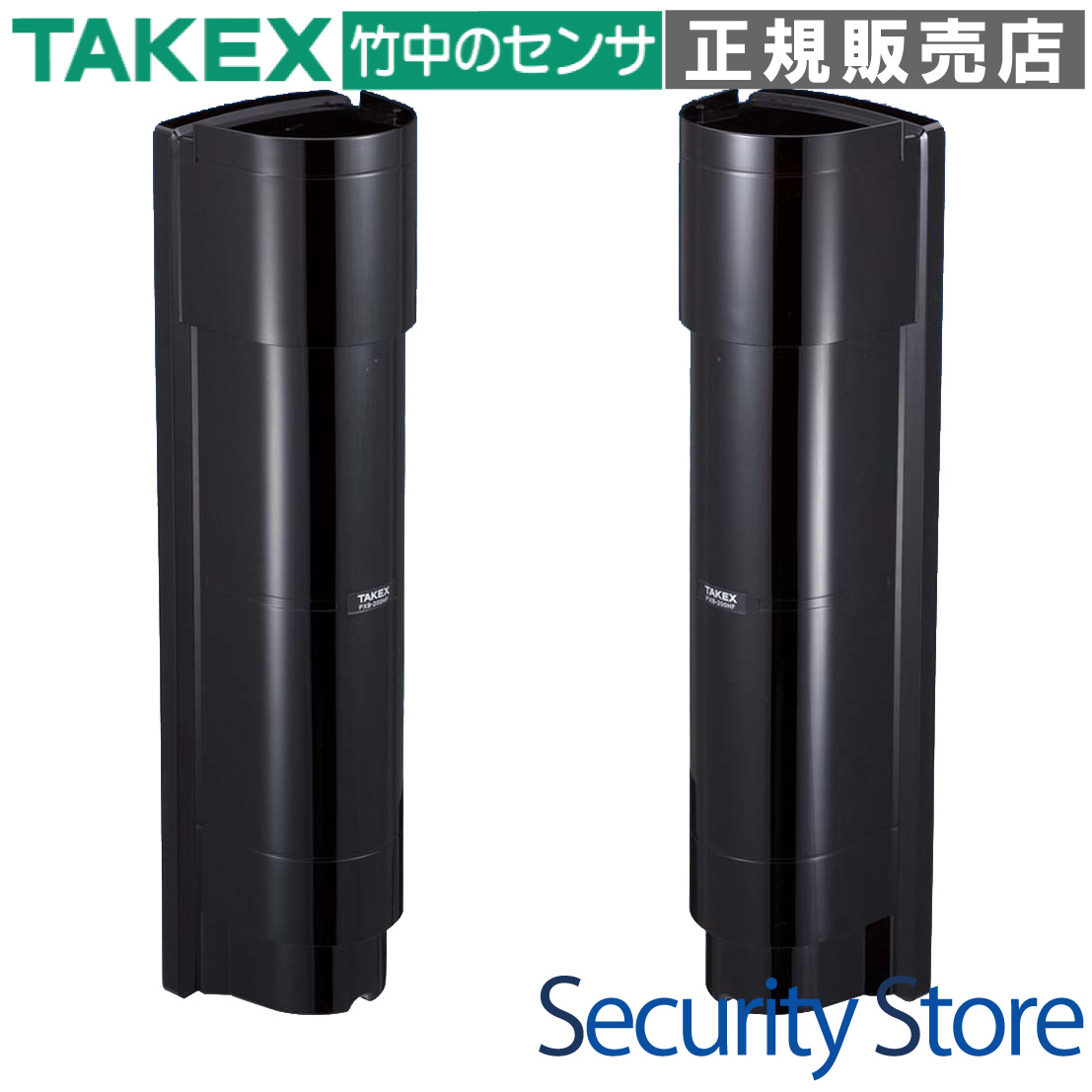

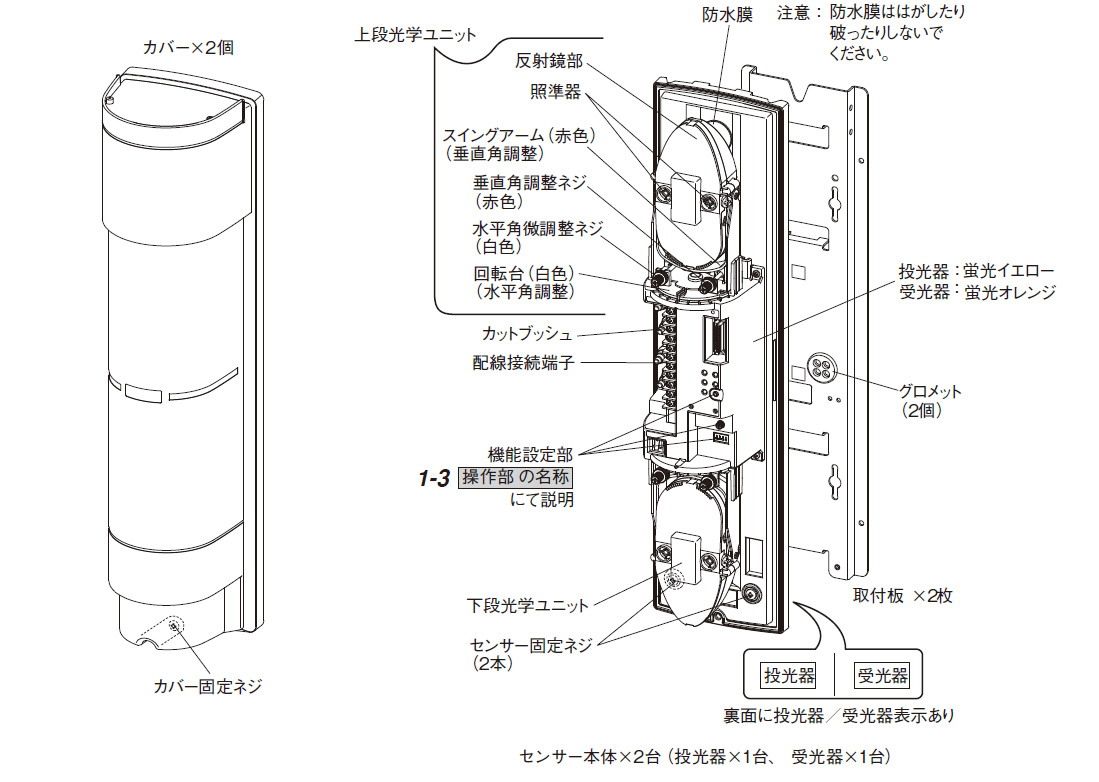

PXB-100HFA 赤外線センサー 製品画像

資料ダウンロード

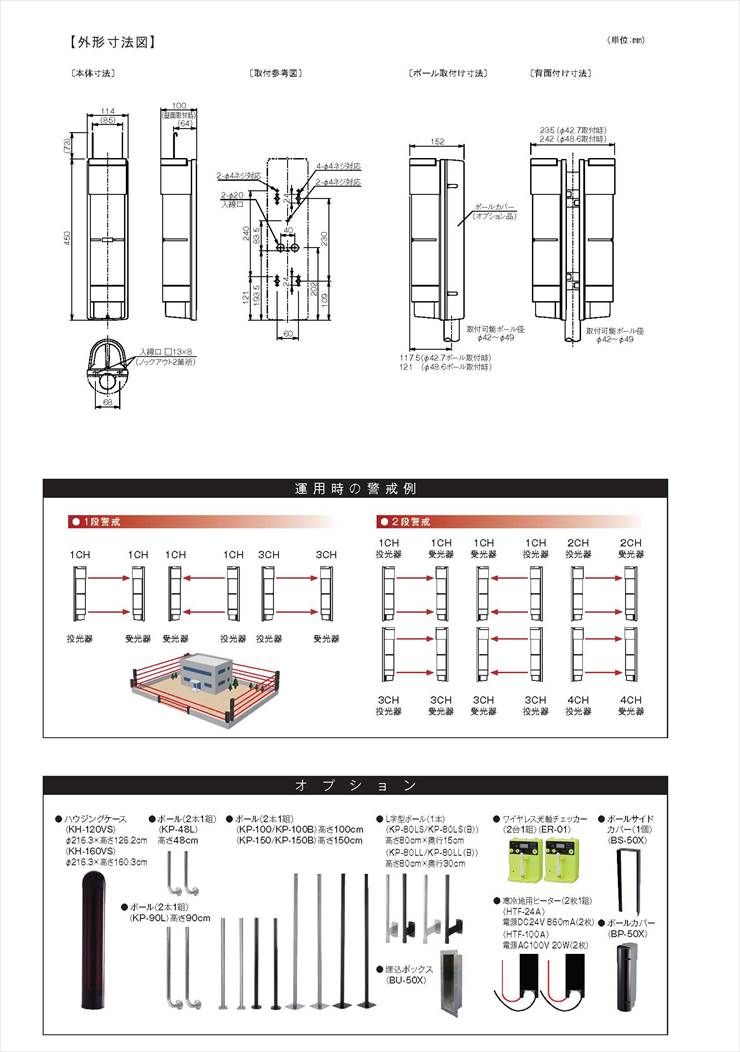

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の外周警戒
  • 重要施設の境界監視
  • 太陽光発電所の防犯
  • 広大な敷地の侵入検知

導入前に確認したいポイント

  • 投光器と受光器が対向で設置可能か
  • 警戒ライン付近に反射物や障害物がないか
  • 電源(DC10〜30V)の確保と配線距離
  • 検知応答時間の調整(0.05〜0.7秒)の必要性

特長

二重変調方式による圧倒的な外乱光耐性

当社独自の二重変調方式を赤外線ビームに採用。太陽光や車のヘッドライトといった強力な外来光との識別性を高め、5万ルクスの照度変化にも影響を受けない安定した警戒を実現します。

誤動作を許さない4段ハイパワービーム

感度余裕100倍、距離余裕10倍（最大1,000m到達）の強力な4段ビームを採用。4本すべてのビームが同時に遮断された場合のみ発報するため、鳥や落ち葉、豪雨や霧による誤動作を最小限に抑えます。

施工効率を高める独自の調整機構

視認性の高い「ダブルリング照準機構」や、内部成型に採用された「ターゲットカラー」により、広大な現場での光軸調整作業を大幅に効率化。また、受光量を自動で最適化する「オートゲインロック機能」を搭載しています。

環境とコストに配慮した設計

消費電流を従来比50%以下に低減。小型の電源装置の採用や配線の細線化が可能になり、システム全体の導入コスト抑制に貢献します。また、有害物質を排除したRoHS指令にも適合しています。

選定時に評価したい強み

  • 耐環境性： プログラマブルAGC機能により、悪天候時に感度を自動アップ。
  • 耐雷性： 従来比約10倍の耐サージ性能を実現し、雷害リスクを低減。
  • 省エネ： 警戒時26mA以下の低消費電流。
  • メンテナンス性： アラームメモリー機能で発報箇所を迅速に特定。

施工・設置ガイド

インジケーターの挙動詳細（受光器）

表示灯の状態 意味 処置
受光感度灯：点滅 入光しているが受光量が不足 光軸の微調整を実施してください。
受光感度灯：点灯 全く入光していない 粗調整からやり直してください。
受光許可灯：上下交互点滅 投受光器のチャンネル設定不一致 CH設定を合わせてください。

推奨配線距離（単線使用時）

電線サイズ DC 12V時 DC 24V時
Φ0.65mm 250m 1,900m
Φ0.90mm 500m 3,800m
Φ1.20mm 900m 6,800m

トラブルシューティング

現象 考えられる原因 処置
警報が出ない 赤外線が壁等で反射している 反射物を避けるか光軸の向きを調整してください。
断続的に発報する 光軸ズレ、または電圧不足 受光電圧の確認と配線距離の再チェックを行ってください。
カバーを閉めると音が鳴る オートゲインロック失敗 光軸微調整を行い、再度カバーを閉めてください。

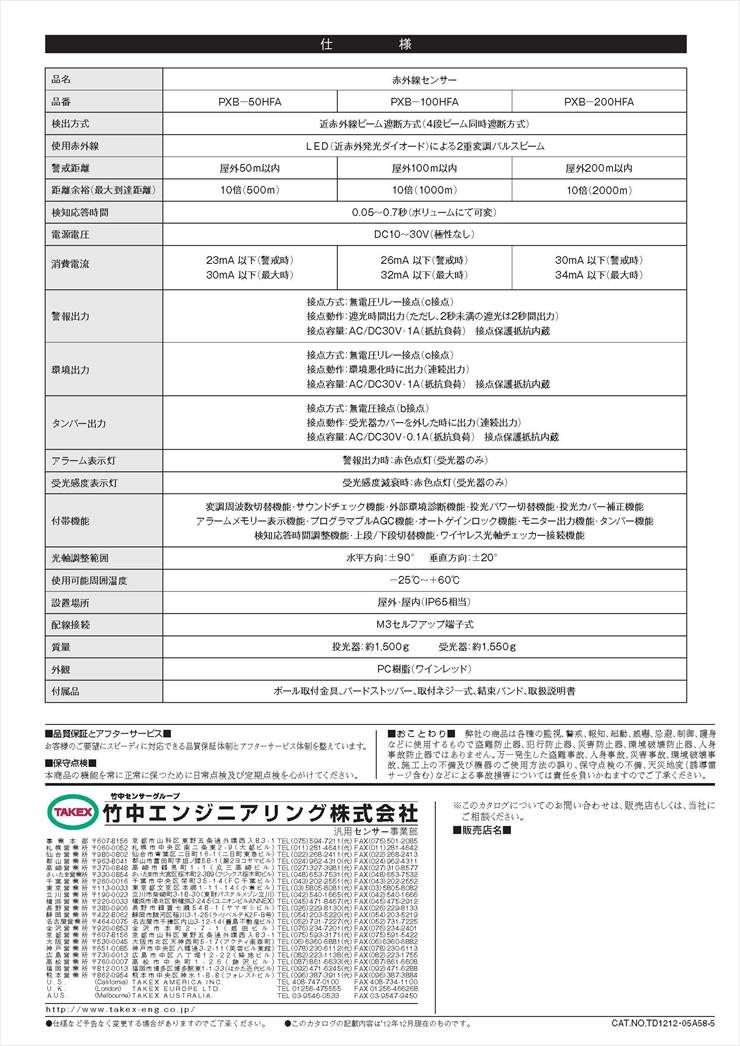

製品仕様

項目 内容
品名赤外線センサー
品番PXB-100HFA
検出方式近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離屋外100m以内
距離余裕（最大到達距離）10倍（1000m）
検知応答時間0.05?0.7秒（ボリュームにて可変）
電源電圧DC10?30V（極性なし）
消費電流26mA以下（警戒時）　32mA以下（最大時）
警報出力接点方式：無電圧リレー接点：c接点
接点動作：遮光時間出力（ただし2秒未満の遮光は2秒間出力）
接点容量：AC/DC30V・0.25A（抵抗負荷）
環境出力接点方式：無電圧リレー接点：c接点
接点動作：環境悪化時に出力（連続出力）
接点容量：AC/DC30V・0.25A（抵抗負荷）
タンパー出力接点方式：無電圧接点：b接点
接点動作：受光器カバーをはずした時に出力
接点容量：AC/DC30V・0.1A（抵抗負荷）
アラーム表示灯警報出力時：赤色点灯（受光器のみ）
受光感度表示灯受光感度減衰時：赤色点灯（受光器のみ）
付帯機能変調周波数切替、サウンドチェック、外部環境診断、投光パワー切替、投光カバー補正、アラームメモリー表示、プログラマブルAGC、オートゲインロック、モニター出力、タンパー機能、検知応答時間調整、上段／下段切替、ワイヤレス光軸チェッカー接続機能
光軸調整範囲水平方向：±90° 垂直方向：±20°
使用可能周囲温度?25℃?＋60℃（氷結・結露なきこと）
設置場所屋内・屋外（防雨構造IP65相当）
配線接続M3セルフアップ端子式
質量投光器：約1,500g　受光器：約1,550g
外観樹脂（ワインレッド）

FAQ

Q：4段ビームのうち1本だけ遮断された場合、警報は出ますか？ A：いいえ、本製品は「4段ビーム同時遮断方式」を採用しているため、4本すべてのビームが同時に遮断されない限り警報は出力されません。これにより鳥や落ち葉による誤作動を防いでいます。
Q：検知応答時間の調整はどのような時に必要ですか？ A：通常歩行の検知は0.3秒程度で設定しますが、全力疾走などを検知したい場合は最短の0.05秒、落ち葉などが舞いやすい環境で誤作動を抑えたい場合は最長の0.7秒に調整します。
Q：太陽光が直接当たっても大丈夫ですか？ A：はい、独自の二重変調方式により、5万ルクスの外乱光耐性を持っています。太陽光やヘッドライトの影響を強く受ける環境でも安定して動作します。
Q：最大で何メートルまで警戒できますか？ A：屋外で100m以内となります。最大到達距離としては1,000mのパワーを持っており、これにより霧などの悪天候時でも安定性を保っています。
Q：オートゲインロック機能とは何ですか？ A：光軸調整後にカバーを閉めると、その時の受光量を最適な基準値として自動で固定する機能です。環境に合わせた最適な感度設定が自動で行われます。
Q：複数のセンサーを近くに設置しても干渉しませんか？ A：はい、4つの変調周波数（チャンネル）を切り替えることができるため、多段設置や直線上の連続設置でも相互干渉を避けることが可能です。
Q：霧や豪雨の際、誤報が出やすくなりませんか？ A：プログラマブルAGC機能を搭載しており、天候悪化で受光量が低下した際には自動的に感度をアップさせ、誤動作を防止します。
Q：電源の極性はありますか？ A：本製品の電源入力は無極性（極性なし）ですので、配線時の極性を気にする必要はありません。
Q：アラームメモリー機能とはどのようなものですか？ A：複数のセンサーを使用している場合、どのセンサーが発報したかをLEDの点灯・点滅状態で後から確認できる機能です。
Q：設置高さの推奨はありますか？ A：一般的に、センサーの中央が地上から0.7m〜1.0m程度になるような設置が推奨されます。
