赤外線センサー [塩害対策品] 近赤外線ビーム遮断方式[二重変調方式] TAKEX 竹中エンジニアリング [PXB-100ATC]

赤外線センサー [塩害対策品] 近赤外線ビーム遮断方式[二重変調方式] TAKEX 竹中エンジニアリング [PXB-100ATC]

販売価格: 会員のみ販売

商品詳細

屋外用センサー 塩害対策品 IP65 二重変調方式 赤外線センサー

PXB-100ATC 赤外線センサー [塩害対策品] 近赤外線ビーム遮断方式 [二重変調方式]

PXB-100ATCは、過酷な沿岸部や化学プラントでも安定した警戒を可能にする塩害対策仕様の屋外用赤外線センサーです。上下段独立検知と4段同時遮断を使い分けることで、環境に合わせた高度なセキュリティを実現します。

  • 型番： PXB-100ATC
  • 製品名： 赤外線センサー [塩害対策品]
  • 方式 / カテゴリ： 近赤外線ビーム遮断方式（4段ビーム）
  • 主な用途： 沿岸地域の外周警備、重要施設の侵入検知、重要プラントの境界警戒
  • 設置場所 / 対応環境： 屋外（塩害地域、耐塵・防噴流 IP65相当）
  • 警戒距離： 屋外100m以内（距離余裕10倍）

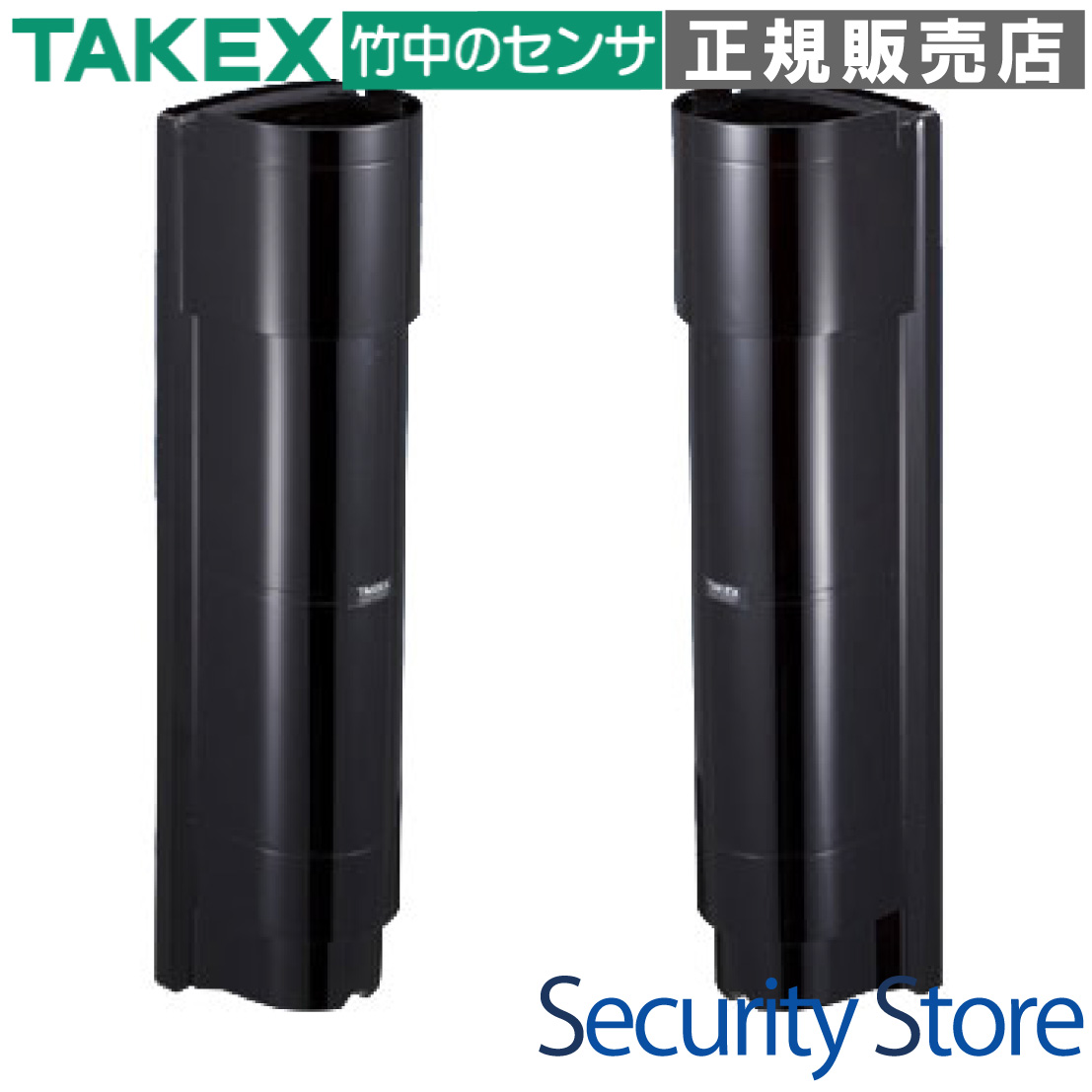

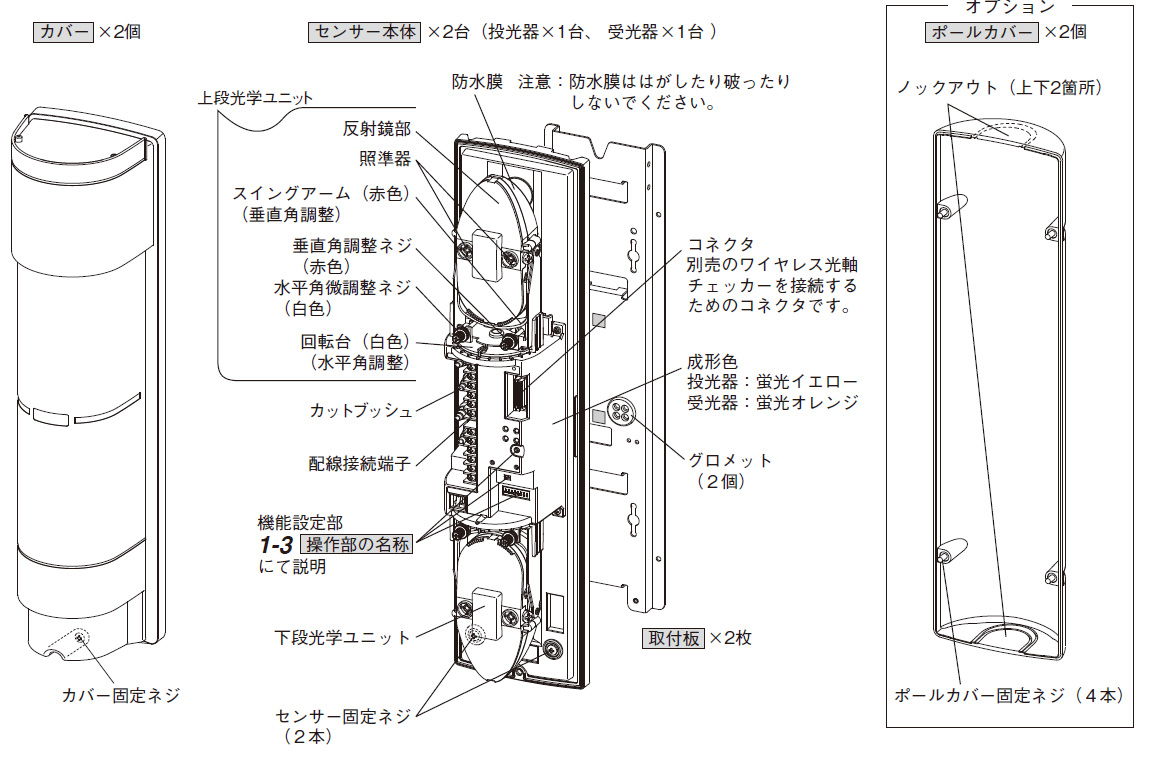

PXB-100ATC 赤外線センサーの製品画像

資料ダウンロード

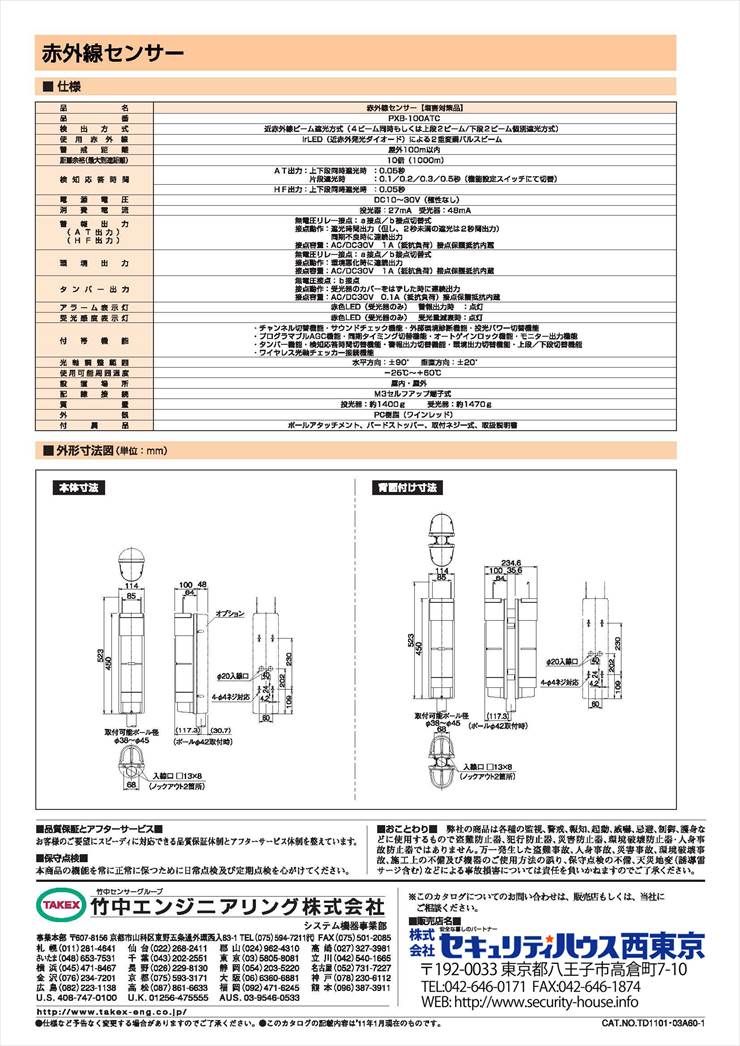

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 潮風の影響を受ける沿岸部の外周境界
  • 腐食性ガス等の影響が懸念される化学プラント
  • 高い信頼性が求められる重要施設の防犯
  • 動物による誤検知を低減したい環境

導入前に確認したいポイント

  • センサー端での電圧がDC12V以上確保できるか
  • 複数台設置時に同期配線（2芯）が可能か
  • 取付場所の強度は十分か（ポールアタッチメント付属）
  • 夕陽などの直射光が受光器正面に入らないか

特長

塩害・過酷環境への圧倒的な耐性

ATC仕様として、内部基板に厚塗りの防湿・防塩コーティングを施し、IP65（防塵・防噴流構造）に適合。沿岸部や過酷な屋外環境でも電子回路の腐食を防ぎ、長期にわたる安定稼働を支えます。また、雨水や雪が溜まりにくいウェザープルーフハウジングを採用しています。

独自の「二重変調方式」で外乱光を排除

当社独自の二重変調方式を採用することで、太陽光や車のヘッドライトといった外乱光との識別性を飛躍的に高めています。屋外警戒における宿命である「光による誤報」を最小限に抑えます。

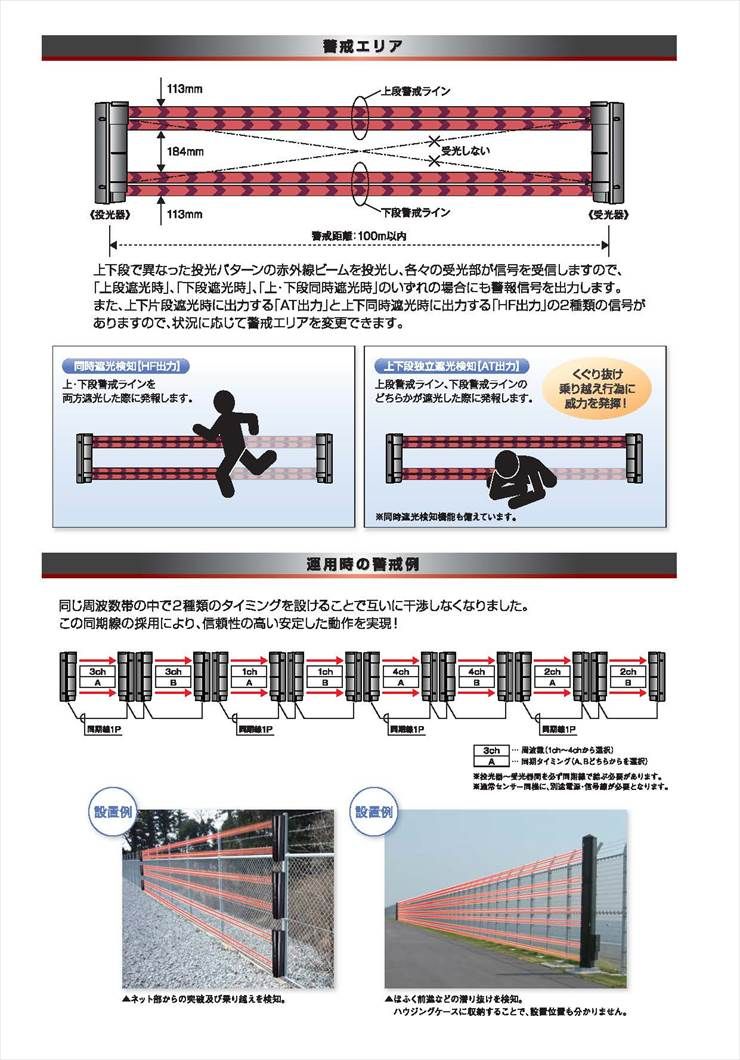

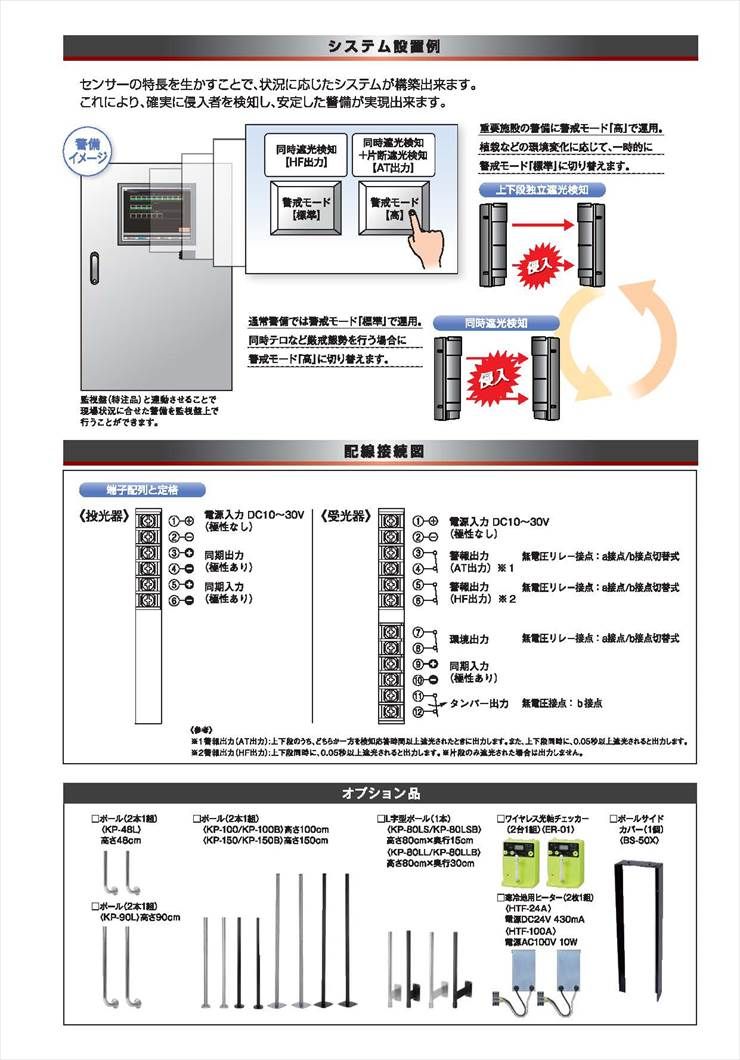

上下段独立検知と高度な出力切替

状況に合わせて「AT出力（上下段独立検知）」と「HF出力（4ビーム同時遮光）」を選択可能。くぐり抜けを検知したい場合はAT出力、鳥などの飛来物による誤報を防ぎたい場合はHF出力など、現場のセキュリティレベルに合わせた運用が可能です。

施工性を高めるターゲットカラーと照準機構

光軸調整の精度を最大化するため、二重リング照準機構を採用。さらに内部には視認性の高いターゲットカラーを配し、遠距離からでも受光器と投光器の正対を容易に確認できるよう設計されています。

選定時に評価したい強み

  • 距離余裕10倍： 濃霧や豪雨時でも安定して動作する1000mの最大到達距離。
  • 耐サージ性能： 従来比約10倍の雷対策強化により、誘導雷による被害を低減。
  • オートゲインロック： 最適な受光感度を自動でメモリ記憶し、環境変化に追従。
  • 環境出力機能： 視界不良による受光量低下を検知し、故障と天候不良を区別して出力。

施工・設置ガイド

光軸調整は、以下の3ステップで行うことで製品のポテンシャルを最大限に引き出せます。

調整ステップ 内容と確認ポイント
1. 目視調整 ダブルリング照準器で相手側センサーを中央に捉えます。
2. サウンドチェック 音程の変化で感度を確認。高音になるほど受光感度が良好です。
3. 電圧測定 モニタージャックにテスターを接続。DC 2.2V以上が最良の状態です。

電圧降下と配線に関する注意

長距離配線時は電圧ドロップに注意が必要です。センサー端末での測定電圧がDC12V以上を維持するように設計してください。また、複数台設置時は相互干渉を防ぐため、必ず同期配線（11番-12番端子）を実施してください。

トラブルシューティング

現象 チェックポイント 解決策
夜間の誤報 近隣に強力な街灯（水銀灯・LED）がないか チャンネル切替または取付位置の微調整
雨天時の環境出力 地面からの跳ね返り入光はないか 投光パワーを「L」設定に変更
アラーム灯が消えない 投光・受光のチャンネル設定は一致しているか スイッチ設定を再確認

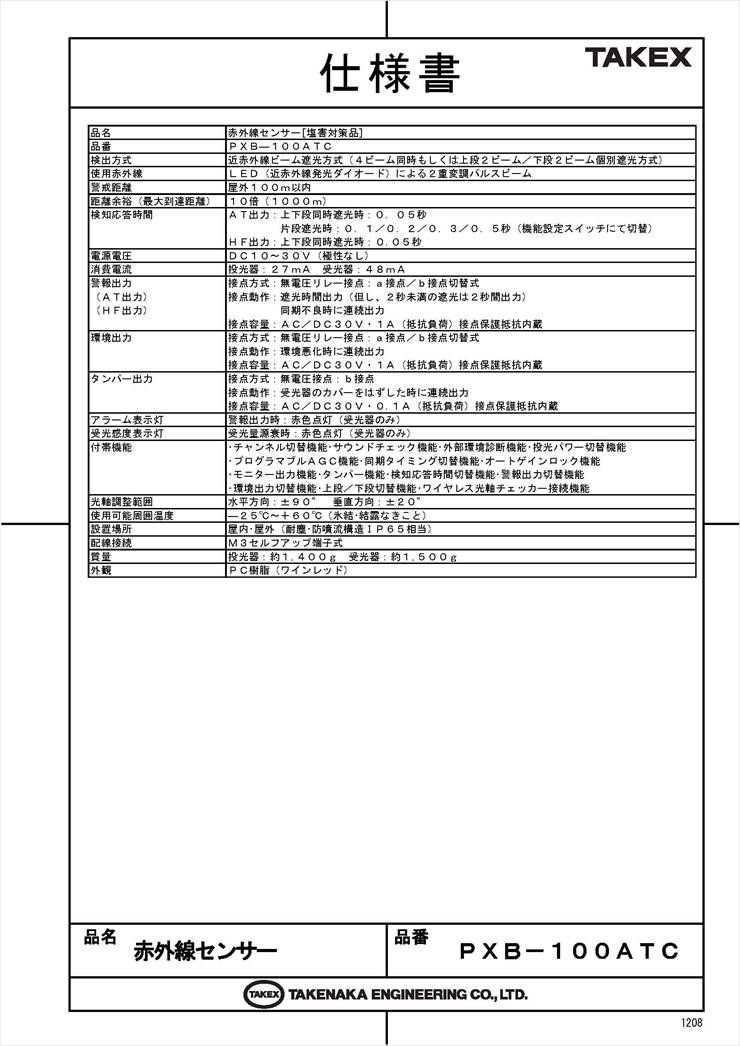

製品仕様

項目 内容
品名 赤外線センサー(塩害対策品)
品番 PXB-100ATC
検出方式 近赤外線ビーム遮断方式(対向型)
4段ビーム遮断または片断ビーム遮断[二重変調方式]
警戒距離 屋外100m以内
距離余裕(最大到達距離) 10倍(1000m)
検知応答時間 AT出力:上下段同時遮光時:0.05秒 片断遮光時:0.1/0.2/0.3/0.5秒(切替)
HF出力:上下段同時遮光時:0.05秒
電源電圧 DC10?30V(極性なし)
消費電流 投光器:27mA　受光器:48mA
警報出力(AT出力)(HF出力) 無電圧リレー接点:a接点/b接点切替式
接点動作:遮光時間出力(2秒未満の遮光は2秒間出力)、同期不良時に連続出力
接点容量:AC/DC30V 0.25A(抵抗負荷)
環境出力 無電圧リレー接点:a接点/b接点切替式
接点動作:環境悪化時に連続出力
接点容量:AC/DC30V 0.25A(抵抗負荷)
タンパー出力 無電圧接点:b接点
接点動作:受光器のカバーをはずした時に連続出力
接点容量:AC/DC30V 0.1A(抵抗負荷)
アラーム表示灯 赤色LED(受光器のみ)警報出力時:点灯
受光感度表示灯 赤色LED(受光器のみ)受光量減衰時:点灯
付帯機能 チャンネル切替、サウンドチェック、外部環境診断、投光パワー切替、プログラマブルAGC、同期タイミング切替、オートゲインロック、モニター出力、タンパー、検知応答時間切替、警報出力切替、環境出力切替、上段/下段切替、ワイヤレス光軸チェッカー接続機能
光軸調整範囲 水平方向:±90°　垂直方向:±20°
使用可能周囲温度 -25℃?+60℃(氷結・結露なきこと)
設置場所 屋内・屋外(耐塵・防噴流構造IP65相当)
配線接続 M3セルフアップ端子式
質量 投光器:約1400g　受光器:約1500g
外観 樹脂(ワインレッド)
付属品 ポールアタッチメント、ハードストッパー、取付ネジ一式、取扱説明書

FAQ

Q：塩害対策品（ATC）と通常品の違いは何ですか？ A：内部基板に特殊な防湿・防塩コーティングを施し、IP65の防塵・防噴流構造を採用している点です。これにより沿岸部などの過酷な環境でも腐食を防ぎます。
Q：警戒距離はどのくらいですか？ A：屋外で100m以内です。最大到達距離は1000m（距離余裕10倍）あり、悪天候時でも安定した性能を発揮します。
Q：電源電圧は何Vが必要ですか？ A：DC10V?30Vの範囲で動作します。長距離配線による電圧降下を考慮し、センサー端でDC12V以上を確保することを推奨します。
Q：雨や霧による誤報は起きませんか？ A：二重変調方式により外乱に強く、距離余裕も10倍あるため、通常の雨や霧では誤報は起きにくい設計です。極端な視界不良時は「環境出力」で通知可能です。
Q：AT出力とHF出力の違いを教えてください。 A：AT出力は上下段を独立して検知でき、くぐり抜け対策に適しています。HF出力は4ビーム同時遮光のみを検知し、鳥などの飛来物による誤報を低減します。
Q：光軸調整時にテスターは必要ですか？ A：目視とサウンドチェックでも調整可能ですが、長期的な安定稼働のために、モニタージャックでの電圧測定（DC2.2V以上）を強く推奨します。
Q：誘導雷への対策はされていますか？ A：はい、従来のPB-IN-100ATと比較して約10倍の耐サージ性能を有しており、雷による故障リスクを大幅に低減しています。
Q：メンテナンスで注意することはありますか？ A：半年に一度、カバーを柔らかい布で水拭きしてください。シンナーやアルコールなどの溶剤はカバーの劣化や曇りの原因となるため厳禁です。
Q：同期配線はなぜ必要なのですか？ A：複数台を重ねて、または対向して設置する場合に、発光タイミングを同期させることで相互干渉（回り込み）による誤報を防ぐためです。
Q：動作温度範囲を教えてください。 A：-25℃?+60℃です。寒冷地から炎天下の環境まで幅広く対応しています。
