TAKEX（竹中エンジニアリング）マイクロ波センサー屋外100m警戒 24GHz帯特定小電力無線局

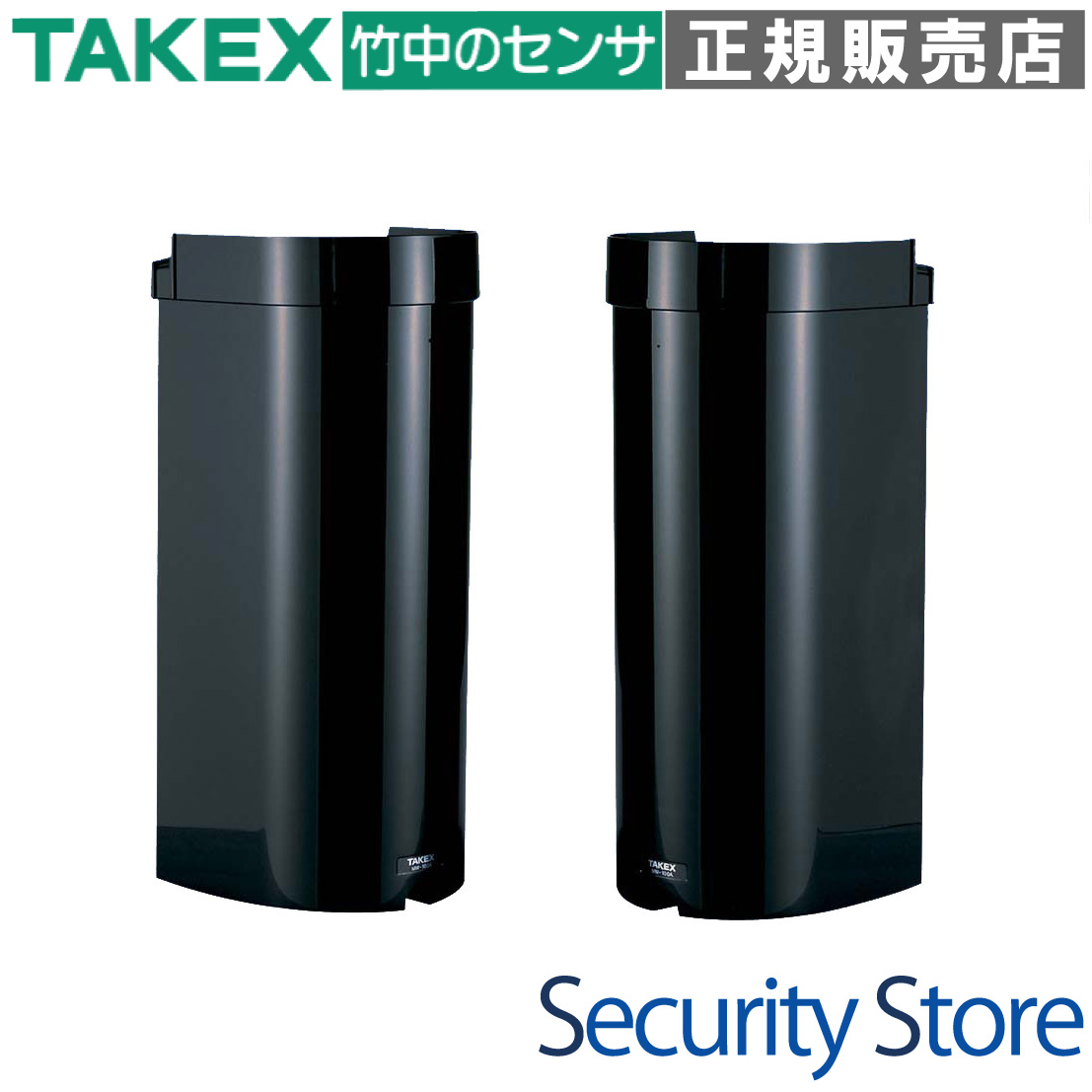

MW-100BL マイクロ波センサー対向型 100m（低周波タイプ）

雨、雪、霧といった視界不良の悪環境下でも、赤外線センサーを凌駕する極めて高い安定性を発揮する24GHz帯マイクロ波センサーです。100mの長距離警戒に対応し、重要施設の周壁監視や過酷な屋外環境での侵入検知に最適です。

型番： MW-100BL
製品名： マイクロ波センサー対向型 100m
検知方式： マイクロ波遮断方式（周波数：24.11GHz）
警戒距離： 屋外 5m 〜 100m
主な用途： 工場、倉庫、空港、重要施設の屋外外周警備
電源： DC 10V 〜 28V（極性なし）

資料ダウンロード

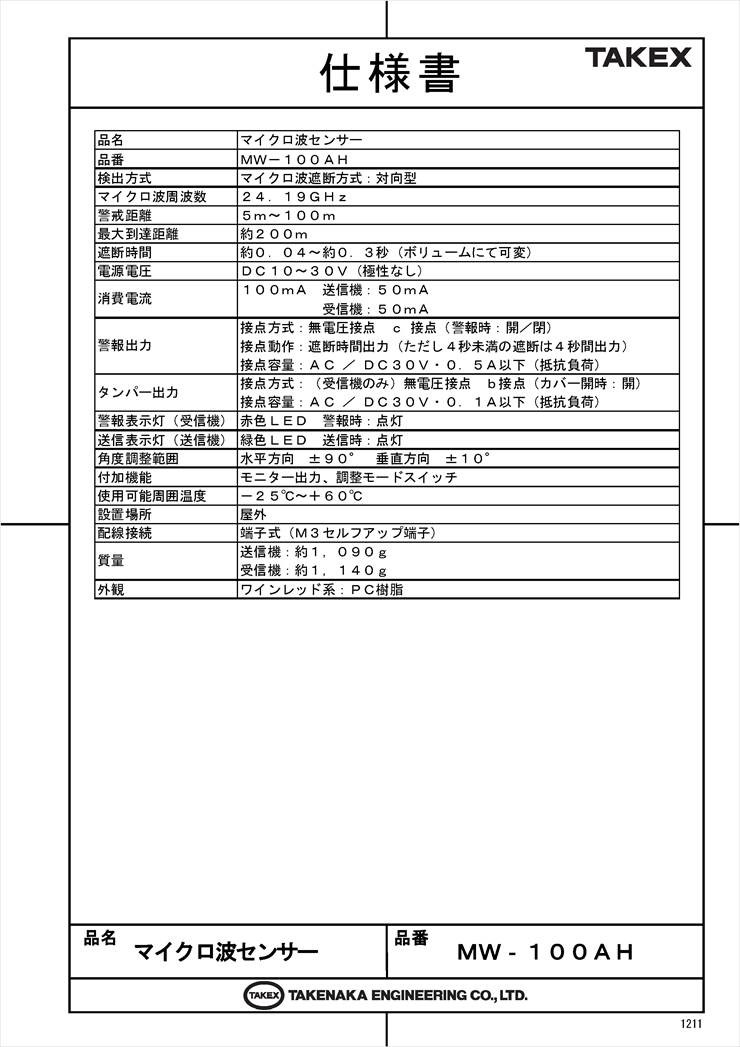

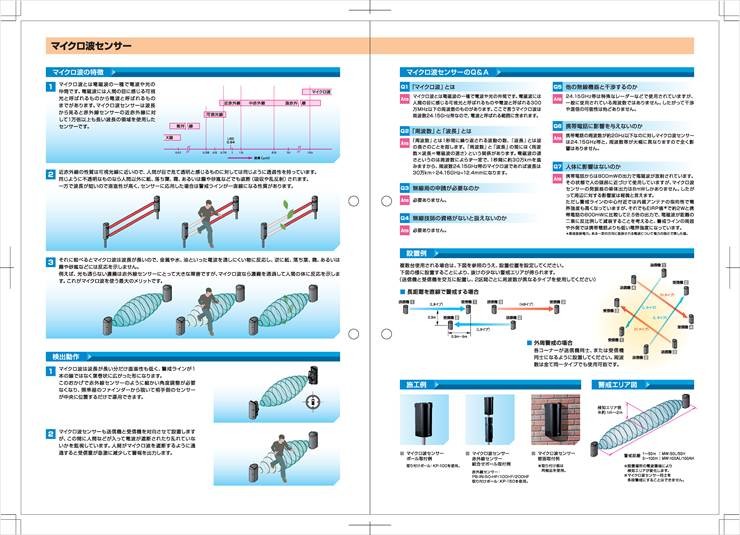

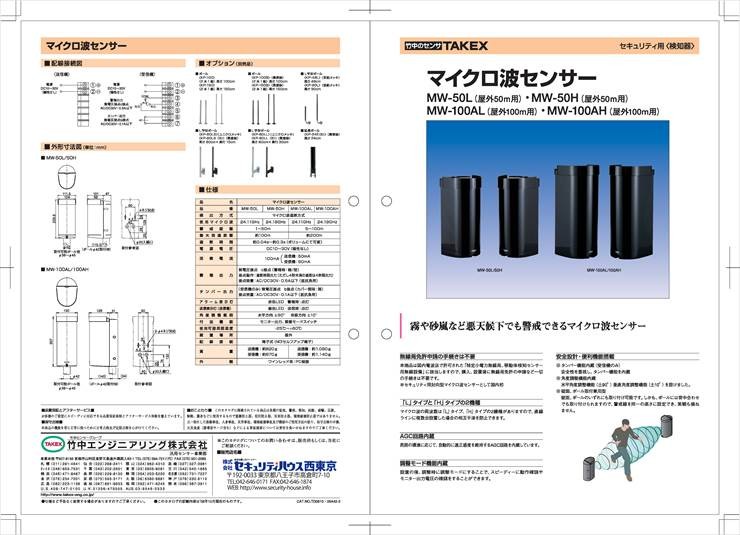

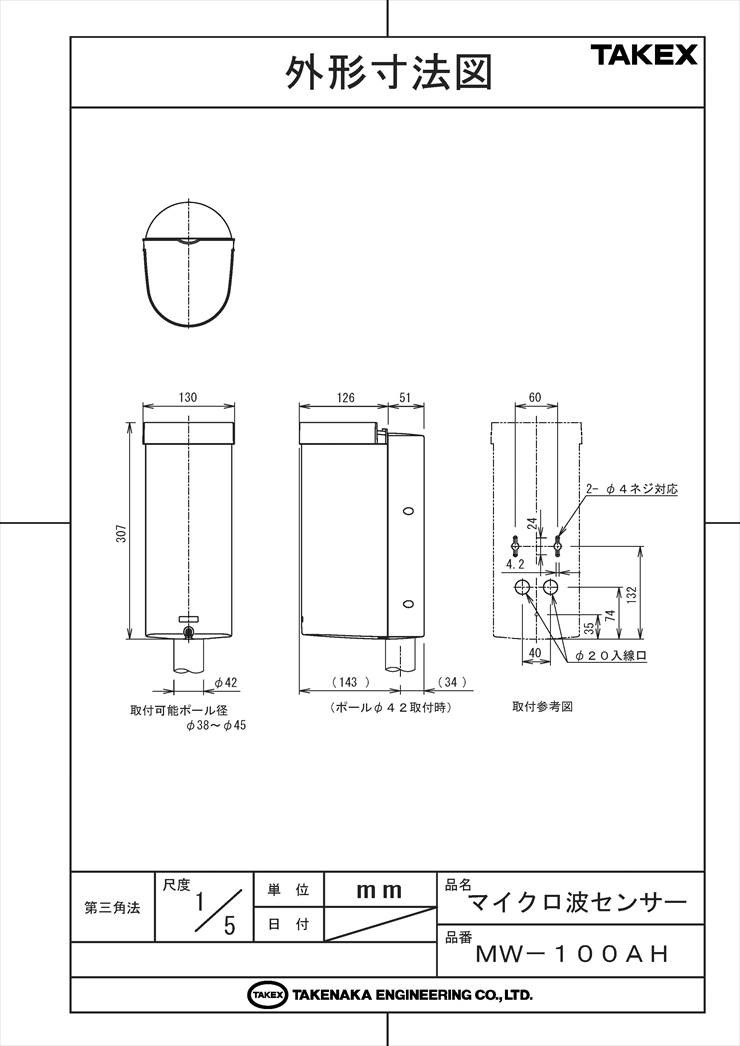

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

濃霧や降雪が多い地域の屋外警備
鳥や飛来物による誤報を低減したい現場
赤外線センサーでは安定運用が難しい環境
100mまでの直線距離を持つ外周フェンス際

導入前に確認したいポイント

設置場所の周囲に揺れる樹木や雑草がないか
検知軸から1.5m以内に車両通過の予定がないか
壁やフェンスから0.6m以上の離隔が確保できるか
複数台設置時はHタイプ（MW-100BH）との混用検討

特長

雨・雪・霧に強い24GHzマイクロ波方式

波長の長いマイクロ波を使用しているため、赤外線センサーが苦手とする雨、雪、霧、霜などの微細な粒子による減衰を受けにくく、気象条件に左右されない安定した検知が可能です。寒冷地や沿岸部での運用に極めて高い信頼性を発揮します。

2機種の周波数による相互干渉防止

本製品「Lタイプ（MW-100BL）」と、別波長の「Hタイプ（MW-100BH）」をラインナップ。直線上に複数台を設置する場合、これらを交互に配置することで、隣接するセンサー同士の電波干渉による誤動作を物理的に防ぐことができます。

無線局免許申請の手続きは不要

国内電波法で許可された「特定小電力無線局」に該当します。セキュリティ用の対向型マイクロ波センサーとして国内で初めて認可されており、導入時の免許申請や面倒な手続きは一切必要ありません。

調整効率を高めるモニター出力機能

受信機にモニター出力を内蔵しており、市販のテスターを接続することで受光感度を電圧として確認できます。目視による調整だけでなく、数値に基づいた正確な角度調整が短時間で行えます。

環境変化を自動補正するAGC回路

周囲の環境や気象変化に応じて、自動的に適正感度を維持するAGC（オートゲインコントロール）回路を内蔵。長期間の運用においても感度不足による失報や、感度過剰による誤報を最小限に抑えます。

運用を最適化する遮断時間可変機能

検知に必要な遮断時間を0.04秒から0.3秒の間で調整可能です。鳥や落ち葉の飛来が多い場所では、遮断時間を遅めに設定することで不要な報知を抑制し、セキュリティレベルと運用効率を両立させることができます。

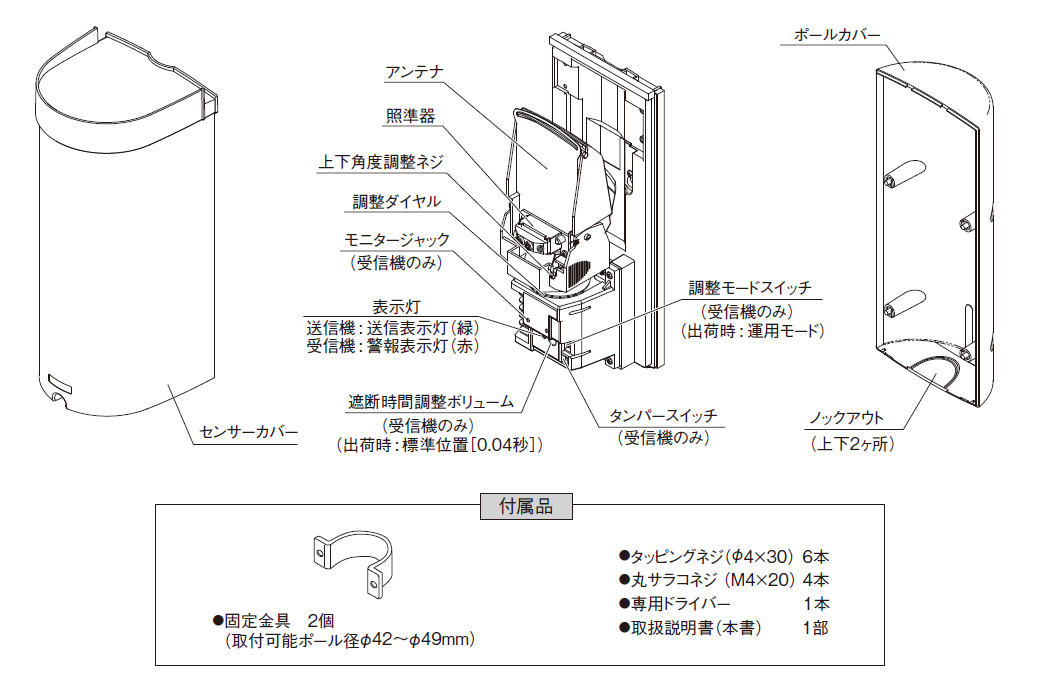

施工性を追求した壁面・ポール兼用設計

付属の金具により、壁面およびポール（φ42〜49mm）のいずれにも取り付けが可能です。ポール取付時は背中合わせの設置も可能なため、警戒線の高さを揃えることができ、外観の美しさを損ないません。

自己診断を支えるタンパー・表示灯機能

受信機にはカバーが開けられた際に信号を出すタンパー機能を搭載。また、送信機には送信表示灯（緑）、受信機には警報表示灯（赤）を装備しており、現場での動作ステータス確認が容易です。

    選定時に評価したい強み
    環境耐性： 視界不良時でも安定稼働。赤外線センサーのバックアップや代替に最適。
干渉対策： 周波数切替（BH/BL）により、多区間警戒時の安定性が高い。
施工性： 照準器とモニター出力のダブル調整機構で、100mの光軸合わせも確実。
信頼性： AGC回路と遮断時間調整により、飛来物や気象ノイズによる誤報を徹底排除。



施工・設置ガイド

マイクロ波センサーはラグビーボール状（フレネルゾーン）の広がりを持って伝播します。中心部の厚みは約60cmに達するため、設置周囲の反射物や動体には十分な注意が必要です。

確認項目	設計・施工上の基準
推奨取付高さ	地面からセンサー中心まで約1m。
反射物との離隔	壁、フェンス、建築物から0.6m以上の距離を確保してください。
車両通過の影響	光軸中心から1.5m以内を車が通過しないように配置してください。
地面の条件	アスファルトやコンクリートなど、地面の状態が変化しにくい場所が理想的です。

内部設定・調整手順

光軸調整の手順

照準器を使用して、相手側のユニットが中央に見えるよう水平・垂直角度を調整します。
調整モードスイッチを「調整」側に切り替えます。
受信機のモニタージャックにテスターを接続し、電圧が最大になるポイントを探します（2.1V以上が最良）。
調整完了後、必ず運用モードに戻すか、カバーを装着して自動的に運用モードへ切り替わることを確認してください。

製品仕様

項目	内容
品名	マイクロ波センサー
品番	ＭＷ－１００ＢＬ
検出方式	マイクロ波遮断方式（対向型）
マイクロ波周波数	２４．１１ＧＨｚ
警戒距離	５〜１００ｍ
最大到達距離	約２００ｍ
検知応答時間	約０．０４〜約０．３秒（ボリュームにて可変）
電源電圧	ＤＣ１０〜２８Ｖ（極性なし）
消費電流	１００ｍＡ
警報出力	接点方式：無電圧接点ｃ接点（警報時：開／閉）接点動作：遮断時間出力（ただし４秒未満の遮断は４秒間出力）接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ（抵抗負荷）
タンパー出力	（受信機のみ）無電圧接点ｂ接点（カバー開時：開）接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
警報表示灯（受信機）	赤色ＬＥＤ警報時：点灯
送信表示灯（送信機）	緑色ＬＥＤ送信時：点灯
角度調整範囲	水平方向±９０°、垂直方向±１０°
付帯機能	モニター出力、調整モードスイッチ、AGC回路
使用可能周囲温度	－２５℃〜＋６０℃（結露・氷結なきこと）
設置場所	屋外（ＩＰ５４相当）
配線接続	端子式（Ｍ３セルフアップ端子）
質量	送信機：約１，１００ｇ / 受信機：約１，１５０ｇ
外観	樹脂（ワインレッド）

FAQ

Q：赤外線センサー（光電センサー）と何が違うのですか？ A：赤外線は光の一種ですが、マイクロ波は電波（24GHz帯）を使用します。波長が非常に長いため、光を遮る雨、雪、霧などの影響をほとんど受けず、悪天候時の安定性が飛躍的に高いのが特徴です。

Q：MW-100BL（Lタイプ）とMW-100BH（Hタイプ）の違いは何ですか？ A：使用している周波数がわずかに異なります。複数区間を直線上に設置する場合、LとHを交互に配置することで、隣のセンサーの電波を拾ってしまう相互干渉を防止できます。

Q：設置に無線局の免許や申請は必要ですか？ A：いいえ、必要ありません。本機は「特定小電力無線局」として技術基準適合証明を受けているため、お客様側での免許申請や手続きなしですぐにご使用いただけます。

Q：調整時のテスター電圧はどのくらいが目安ですか？ A：モニター出力電圧が「DC 2.1V以上」であれば最良の状態です。1.8V〜2.1Vは「良」ですが、より安定した運用のために可能な限り高い電圧（光軸が一致した状態）で固定することを推奨します。

Q：鳥や落ち葉で誤報は出ませんか？ A：マイクロ波は小さな物体をある程度透過・回折するため影響を受けにくいですが、大きな鳥などの場合は遮断時間調整ボリュームで検知時間を遅めに設定することで、一瞬の遮断による誤報を回避できます。

Q：多段警戒（上下2段設置）は可能ですか？ A：本製品は電波の広がりの特性上、上下に並べて設置する多段警戒には対応しておりません。

Q：雪に埋もれても動作しますか？ A：センサーが完全に雪に埋もれたり、カバー表面に雪が凍りついたりした場合は、正常に検知できない可能性があります。積雪地域では除雪が可能な場所や、雪の影響を受けにくい高さに設置してください。

Q：配線距離はどのくらいまで伸ばせますか？ A：使用する電線径によりますが、DC12V使用時に0.9mm径の電線で最大250m、DC24V使用時には2,000mまで延長可能です。詳細は配線距離表をご確認ください。

Q：室内の通路などで使用できますか？ A：使用可能ですが、壁や天井からの電波反射（回り込み）が発生しやすいため、屋外よりも調整がシビアになる場合があります。0.6m以上の離隔確保を推奨します。

Q：送信機のLEDが点灯しないのですが？ A：電源供給が正常に行われているか、配線の極性に間違いがないか（極性なしですが導通確認）、または電圧降下でDC10Vを下回っていないかを確認してください。
