TAKEX（竹中エンジニアリング）マイクロ波センサー屋外50m 特定小電力無線局 24GHz帯

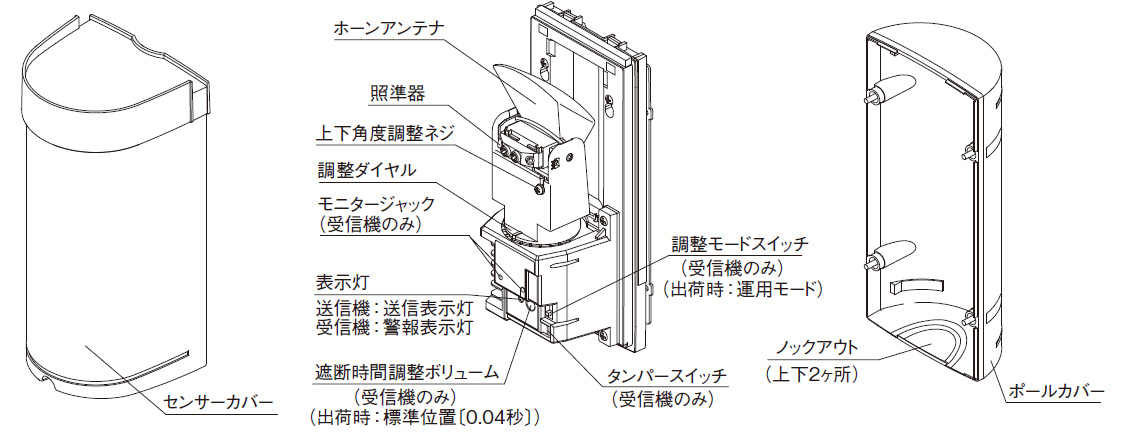

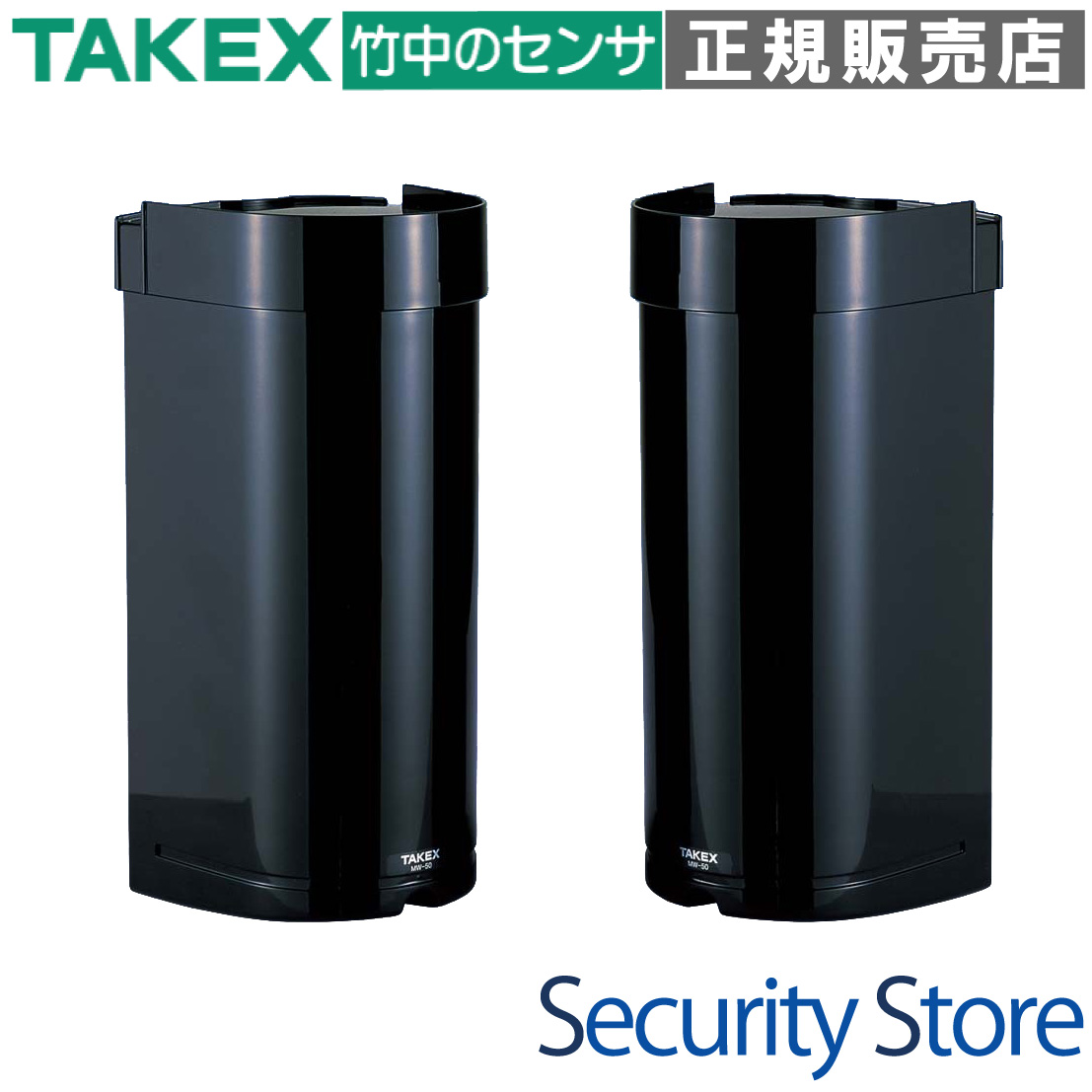

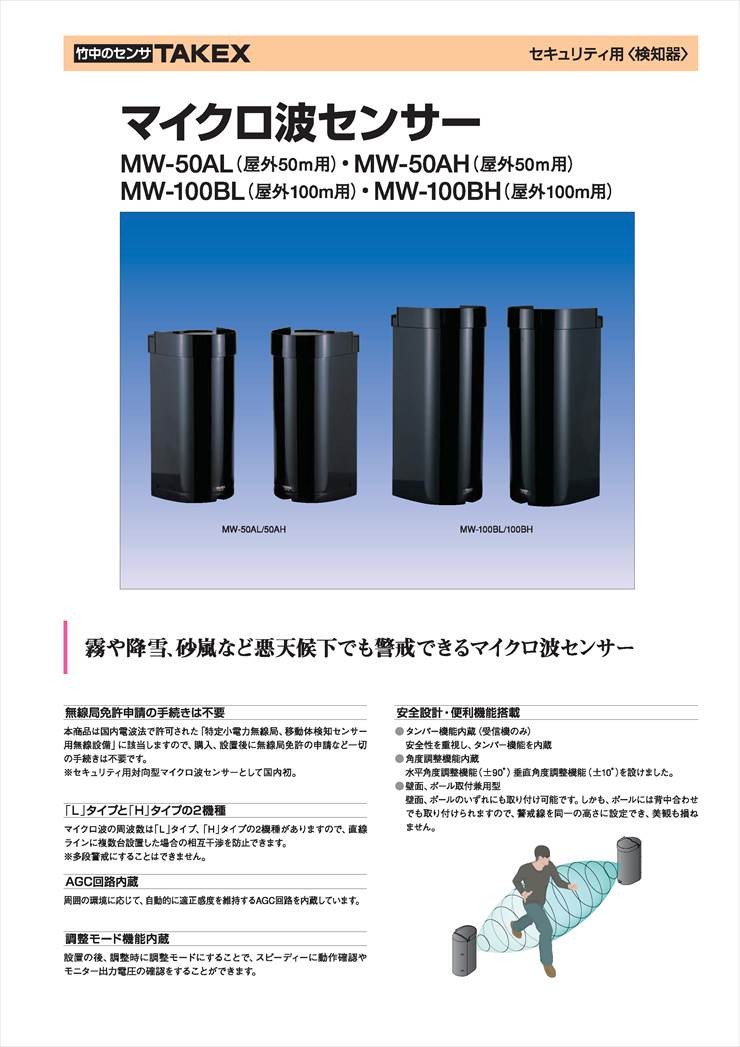

MW-50AL マイクロ波センサー屋外50m用（低周波タイプ）

雨・雪・霧などの悪天候に左右されず、最高クラスの信頼性を発揮する対向型マイクロ波センサーです。

赤外線センサーでは対応が難しかった過酷な屋外環境においても、24GHz帯マイクロ波の優れた透過性により安定した検知を実現。法人向けセキュリティ、重要施設の境界監視、寒冷地の外周警備に最適な選択肢です。

型番： MW-50AL（低周波タイプ）
検知方式： マイクロ波遮断方式（対向型）
警戒距離： 屋外 50m（最大到達距離約100m）
電源電圧： DC10V 〜 30V（無極性）
耐環境性能： IP54相当 / 使用温度 -25℃ 〜 +60℃

資料ダウンロード

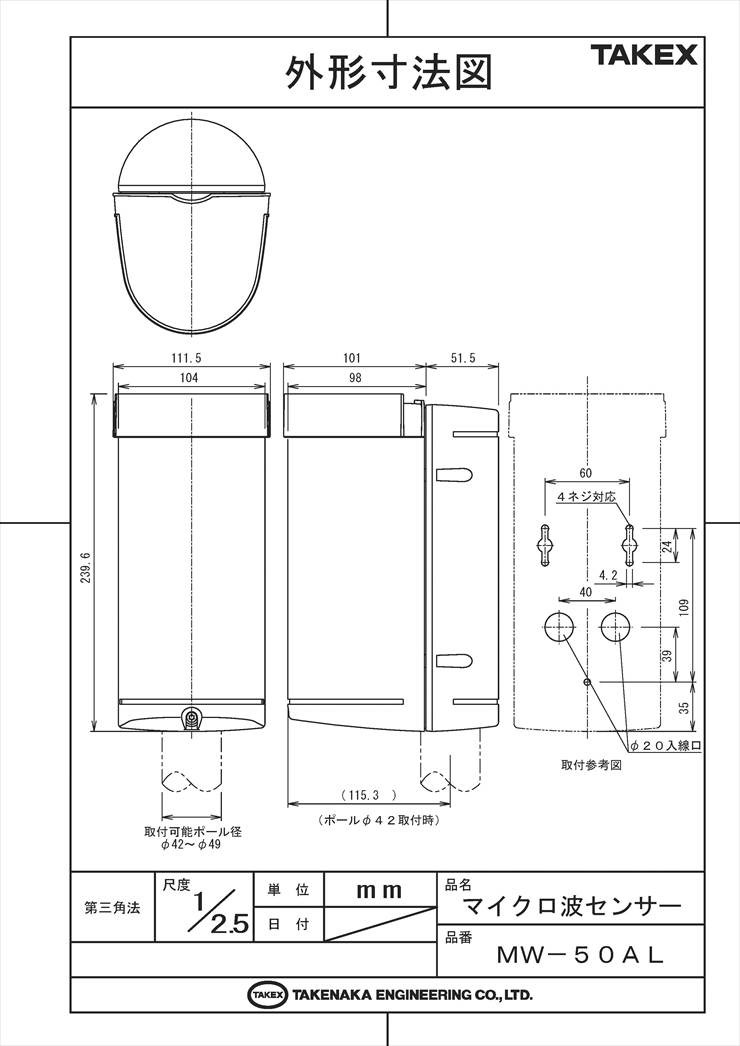

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の外周警戒や重要施設の警備
濃霧や降雪が頻発する寒冷地の防犯
飛来物（鳥や枯葉）が多い場所の監視
赤外線センサーが誤作動しやすい屋外現場

導入前に確認したいポイント

検知軸から1.5m以内に車両が通過しないか
0.6m以内に壁やフェンス等の反射物がないか
風で激しく揺れる樹木が光軸上にないか
設置距離が1m以上確保されているか

特長

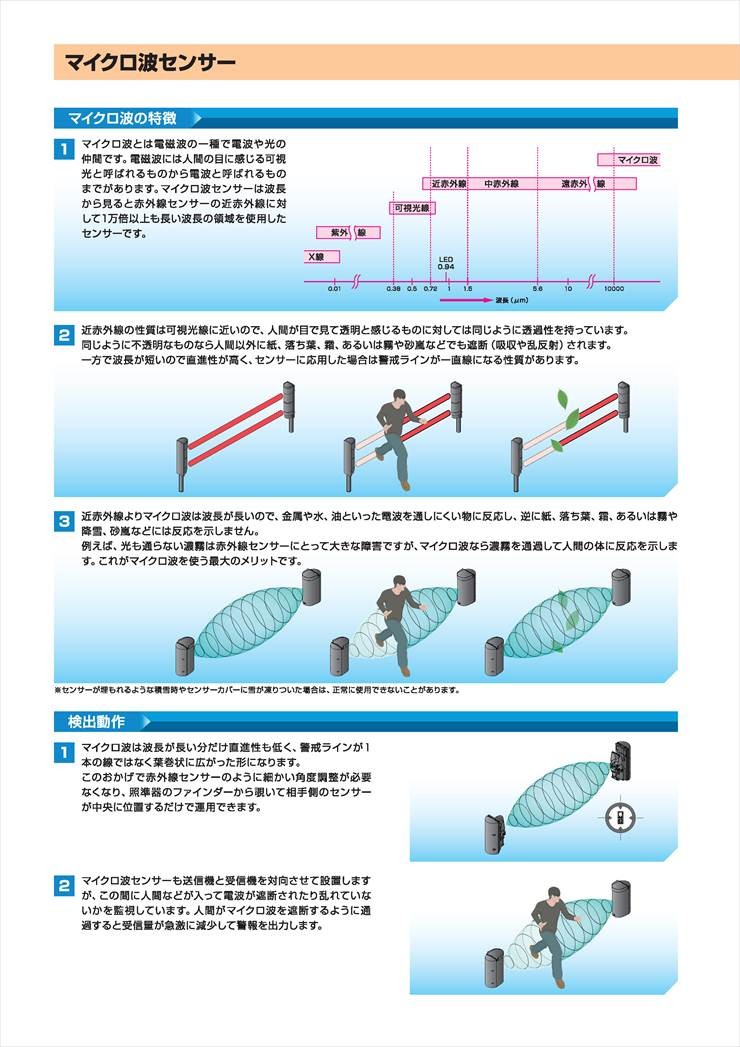

悪環境下でも実力を発揮する24GHz帯マイクロ波

24GHz帯のマイクロ波を採用しており、赤外線と比較して波長が非常に長いため、雨、雪、霧、霜といった微細な粒子による散乱や減衰の影響をほとんど受けません。視界不良時でも安定した検知動作を維持できるのが最大の強みです。

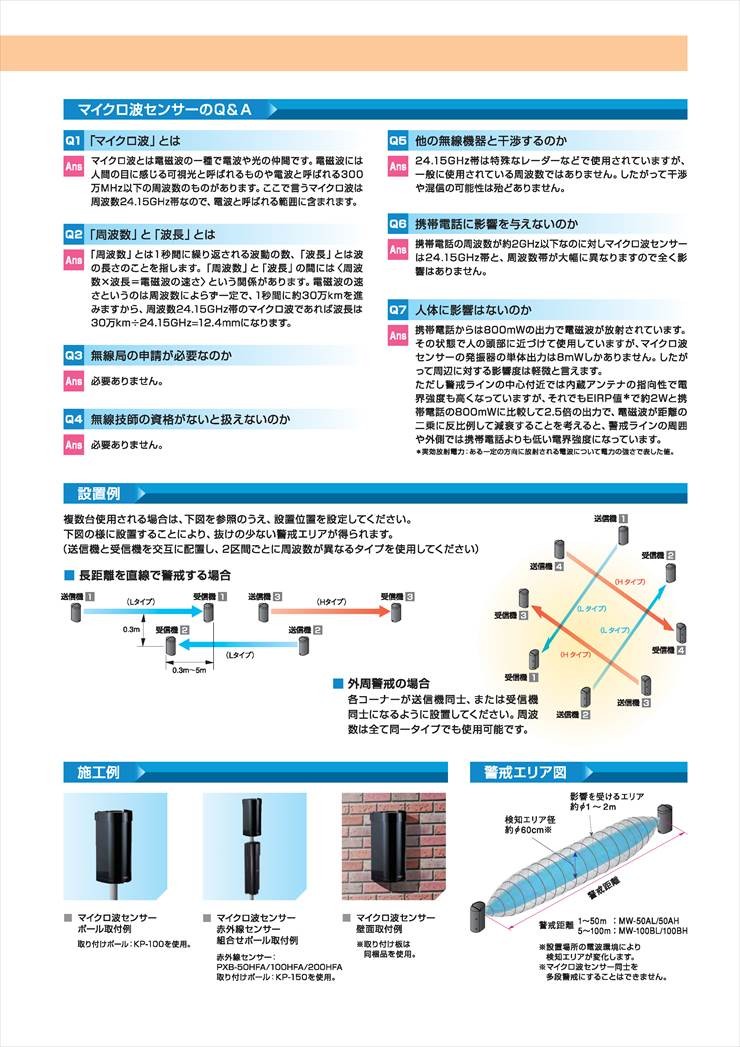

LタイプとHタイプの使い分けで相互干渉を防止

本製品は「Lタイプ（MW-50AL）」です。別波長の「Hタイプ（MW-50AH）」と交互に配置することで、直線ラインに複数台設置した場合の相互干渉（電波の混信）による誤動作を物理的に防ぐことが可能です。

特定小電力無線局対応・免許申請不要

「特定小電力無線局、移動体検知センサー用無線設備」に該当しており、国内の電波法を遵守しています。導入にあたってお客様側での無線局免許申請や複雑な手続きは一切不要で、すぐにご使用いただけます。

高精度な角度調整を可能にするモニター出力

受信機にモニター出力を内蔵しており、市販のデジタルテスターを接続することで受光レベルを電圧として数値化できます。目視の照準器と併用することで、設置時の角度調整や定期点検を確実かつスムーズに行えます。

環境変化に追従するAGC（自動利得制御）回路

気象条件による緩やかな受光レベルの変化を監視し、自動的に適正感度を維持するAGC回路を搭載しています。これにより、環境変化に起因する失報や誤動作を大幅に抑制し、長期にわたる安定運用をサポートします。

検知感度を最適化する遮断時間可変機能

検知に必要な遮断時間を0.04秒から0.3秒の間で調整可能です。鳥や枯葉などの飛来物が多い環境では、遮断時間を遅めに設定することで不要な警報を低減し、警戒レベルと信頼性のバランスを最適化できます。

施工・メンテナンス性を高める調整モード

調整モードスイッチをオンにすることで、受光感度の監視をリアルタイム化できます。設置後の動作確認や、メンテナンス時の迅速な不具合診断に大きく貢献する現場重視の設計です。

壁面・ポールの両方に対応する設置柔軟性

標準で壁面およびポールのいずれにも取り付け可能です。水平角度±90°、垂直角度±10°の広い調整範囲を持ち、ポール設置時には背中合わせでの配置も可能なため、外観を損なわずに警戒線を構築できます。

    選定時に評価したい強み
    全天候型： 雨・雪・霧による誤報・欠報を最小限に抑える物理特性。
運用効率： モニター出力と調整モードにより、施工・点検コストを削減。
信頼の設計： 受信機側のカバー開封を検知するタンパー機能で改ざんを防止。
設置の自由度： 無極性電源、広い角度調整範囲、ポール/壁面兼用型。



LED表示灯と動作状態

ユニット	表示灯名	状態	意味
送信機	送信表示灯（緑）	点灯	電源正常供給中・マイクロ波送信中
受信機	警報表示灯（赤）	点灯	物体検知・警報出力中
受信機	警報表示灯（赤）	消灯	監視状態（異常なし）

推奨配線距離（電源電圧別）

使用電線サイズ	DC12V時の最大距離	DC24V時の最大距離
φ0.65mm (0.3mm2)	150m	1,000m
φ0.90mm (0.5mm2)	250m	2,000m
φ1.20mm (1.25mm2)	500m	3,800m
φ1.60mm (2.0mm2)	900m	6,500m

製品仕様

項目	内容
品名	マイクロ波センサー
品番	ＭＷ－５０ＡＬ
検出方式	マイクロ波遮断方式（対向型）
マイクロ波周波数	２４．１１ＧＨｚ
警戒距離	１〜５０ｍ
最大到達距離	約１００ｍ
検知応答時間	約０．０４〜約０．３秒（ボリュームにて可変）
電源電圧	ＤＣ１０〜３０Ｖ（極性なし）
消費電流	１００ｍＡ
警報出力	接続方式：無電圧接点ｃ接点（警報時：開/閉）接点動作：遮断時間出力（ただし４秒未満の遮断は４秒間出力）接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ（抵抗負荷）
タンパー出力	（受信機のみ）無電圧接点ｂ接点（カバー開時：開）接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
警報表示灯（受信機）	赤色ＬＥＤ警報時：点灯
送信表示灯（送信機）	緑色ＬＥＤ送信時：点灯
角度調整範囲	水平方向±９０°垂直方向±１０°
付加機能	モニター出力、調整モードスイッチ
使用周囲温度	－２５℃〜＋６０℃（結露・氷結なきこと）
設置場所	屋外（ＩＰ５４相当）
配線接続	端子式（Ｍ３セルフアップ端子）
質量	送信機：約８５０ｇ受信機：約９００ｇ
外観	樹脂（ワインレッド）

FAQ

Q：赤外線センサーと何が違うのですか？ A：赤外線は光の一種ですが、マイクロ波は電波です。マイクロ波は粒子を透過しやすいため、赤外線が苦手とする濃霧や降雪時でも遮断されにくく、安定して動作します。

Q：MW-50ALとMW-50AHの違いは何ですか？ A：使用しているマイクロ波の周波数が異なります（AL=24.11GHz、AH=24.19GHz）。これらを交互に配置することで、隣接するセンサー間の干渉を防ぐことができます。

Q：使用するのに無線局の免許や申請は必要ですか？ A：いいえ、必要ありません。国内の電波法で許可された特定小電力無線局に該当するため、届出なしで設置・使用可能です。

Q：50m以上の距離で使用できますか？ A：警戒距離は50mまでです。最大到達距離は約100mありますが、安定した検知を保証するため50m以内で運用してください。

Q：鳥などの飛来物で誤報は出ませんか？ A：遮断時間調整ボリュームを調整することで、短時間の遮断（鳥の横切りなど）を無視し、人間などの確実な遮断のみを検知するように設定可能です。

Q：設置の際に特別な計測器は必要ですか？ A：本体に照準器が内蔵されていますが、より確実な調整には市販のデジタルテスターを使用してモニター出力を測定することを推奨します。

Q：地面ギリギリに設置しても大丈夫ですか？ A：地面からの反射（マルチパス）の影響を受けるため、地面から1m前後の高さに設置することを推奨します。低すぎると検知が不安定になる場合があります。

Q：雪に埋もれても動作しますか？ A：センサーが完全に雪に埋もれたり、カバー表面に付着した雪が氷結して厚い層になったりした場合は、電波が遮断され正常に検知できないことがあります。

Q：電源はAC100Vで使用できますか？ A：直接は使用できません。DC10V〜30Vの電源が必要ですので、電源ユニットや安定化電源を介して接続してください。

Q：タンパー機能とは何ですか？ A：受信機のカバーが開けられた際に警報とは別の接点信号を出力する機能です。機器へのいたずらや無断開放を検知し、セキュリティ性を高めます。
