屋外・屋内用パッシブセンサー パッシブ型遠赤外線式 可変式マルチエリア [MS-100(BL)]

屋外・屋内用パッシブセンサー パッシブ型遠赤外線式 可変式マルチエリア [MS-100(BL)]

販売価格: 会員のみ販売

商品詳細

屋外・屋内両用 パッシブインフラレッド方式 人感スイッチ DC12V/24V対応 マルチエリア可変

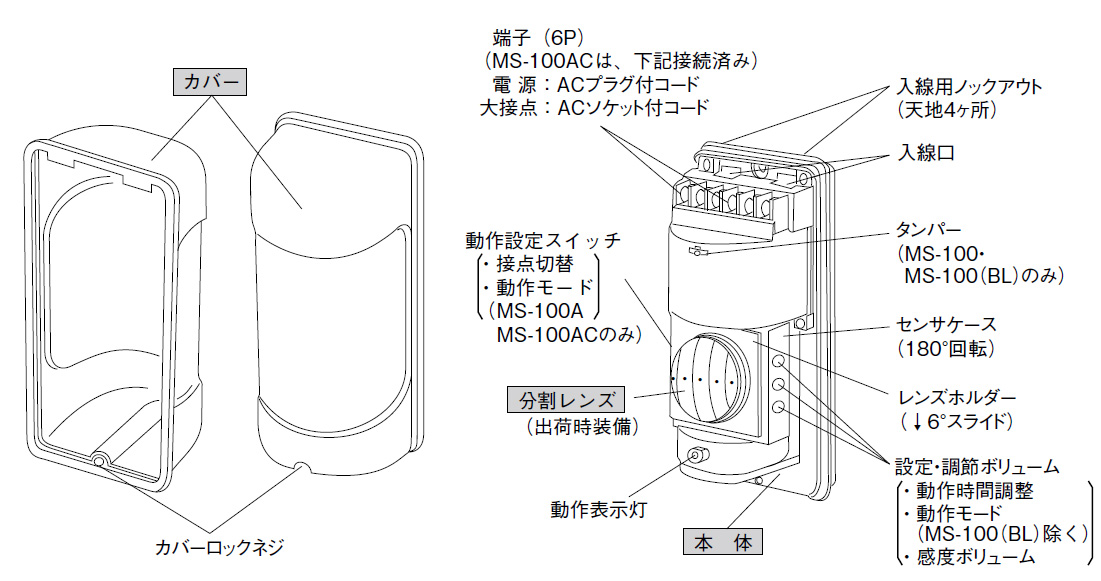

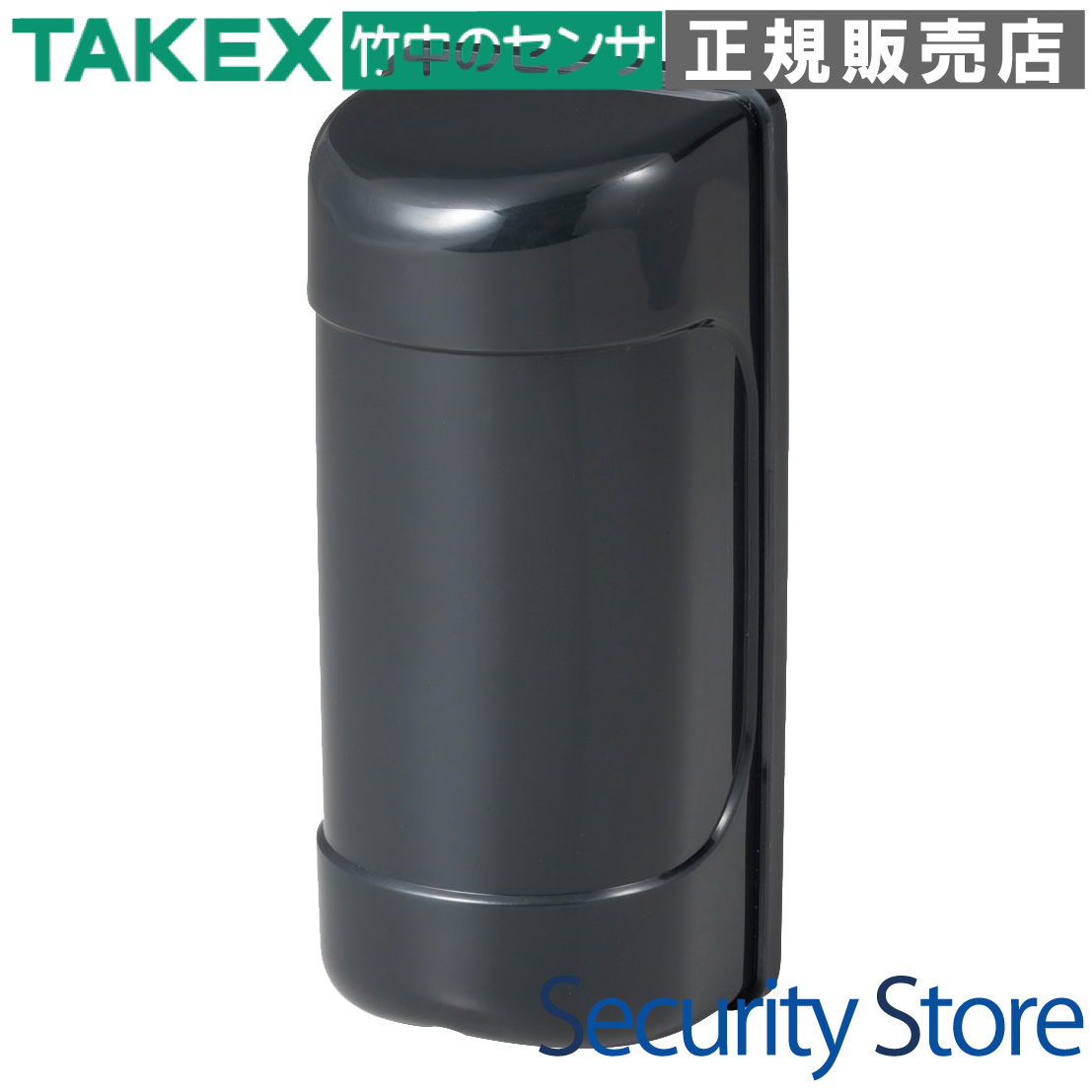

MS-100(BL) 屋外・屋内用パッシブセンサー パッシブ型遠赤外線式 可変式マルチエリア

人体から放出される遠赤外線をキャッチするパッシブインフラレッド方式を採用した、高信頼の人感スイッチです。可変マルチエリア構造により、ワイド、カーテン、ロングの4種の検知パターンを1台で選択可能。屋内外を問わず、照明灯や監視カメラ、各種HA機器の高度なコントロールスイッチとして最適です。

  • 型番： MS-100(BL)（ブラックモデル）
  • 方式： パッシブ型遠赤外線式（PIR）
  • 主な用途： 照明制御、カメラ起動スイッチ、来客報知、簡易防犯
  • 設置環境： 屋外・屋内（縦付け時：防雨 IP43相当 / 横付け時：非防雨）
  • 電源電圧： DC10.5V 〜 30.0V（無極性）
MS-100(BL) 屋外・屋内用パッシブセンサー

資料ダウンロード

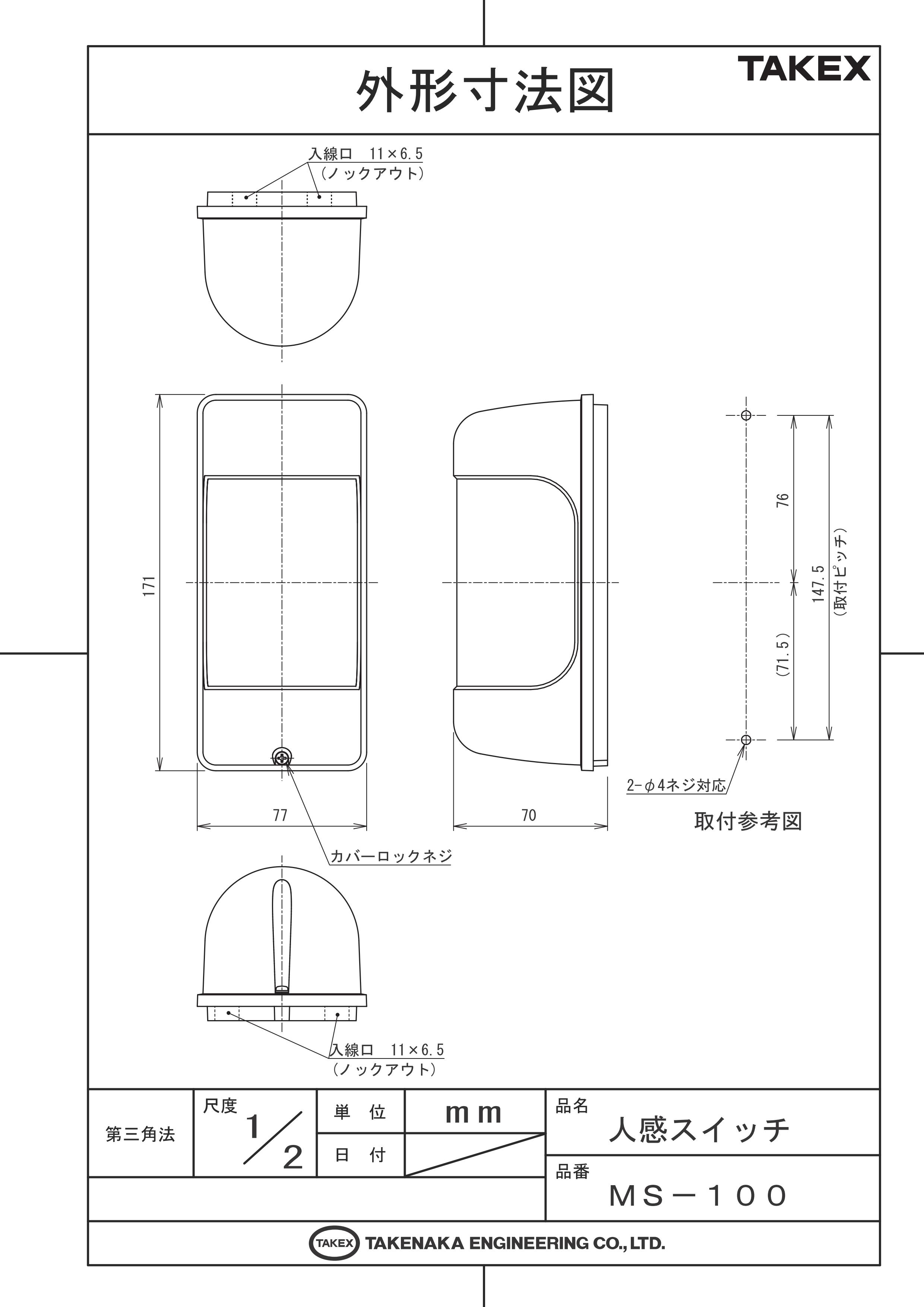

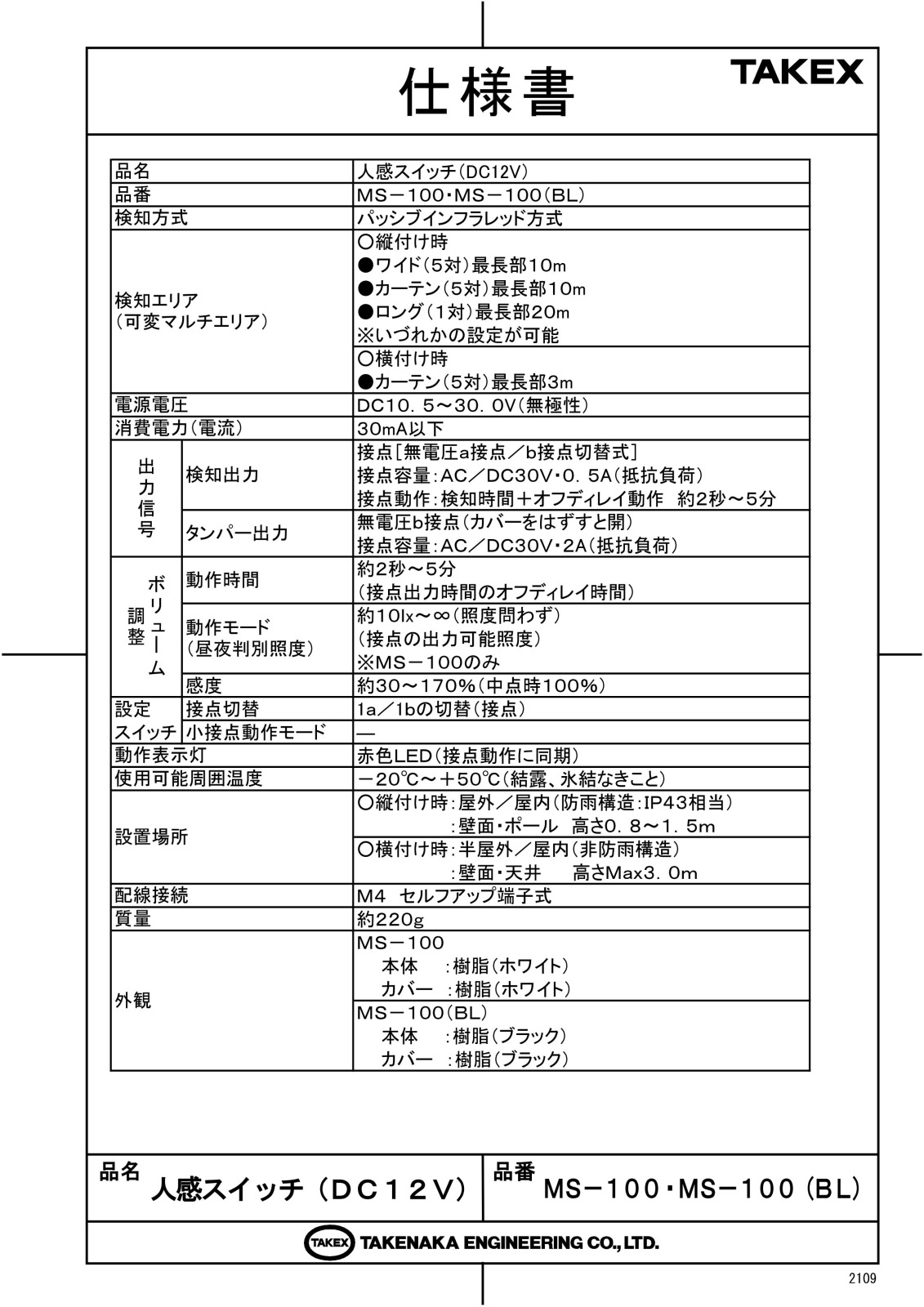

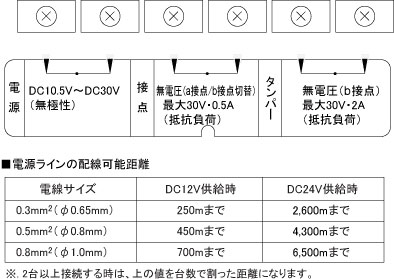

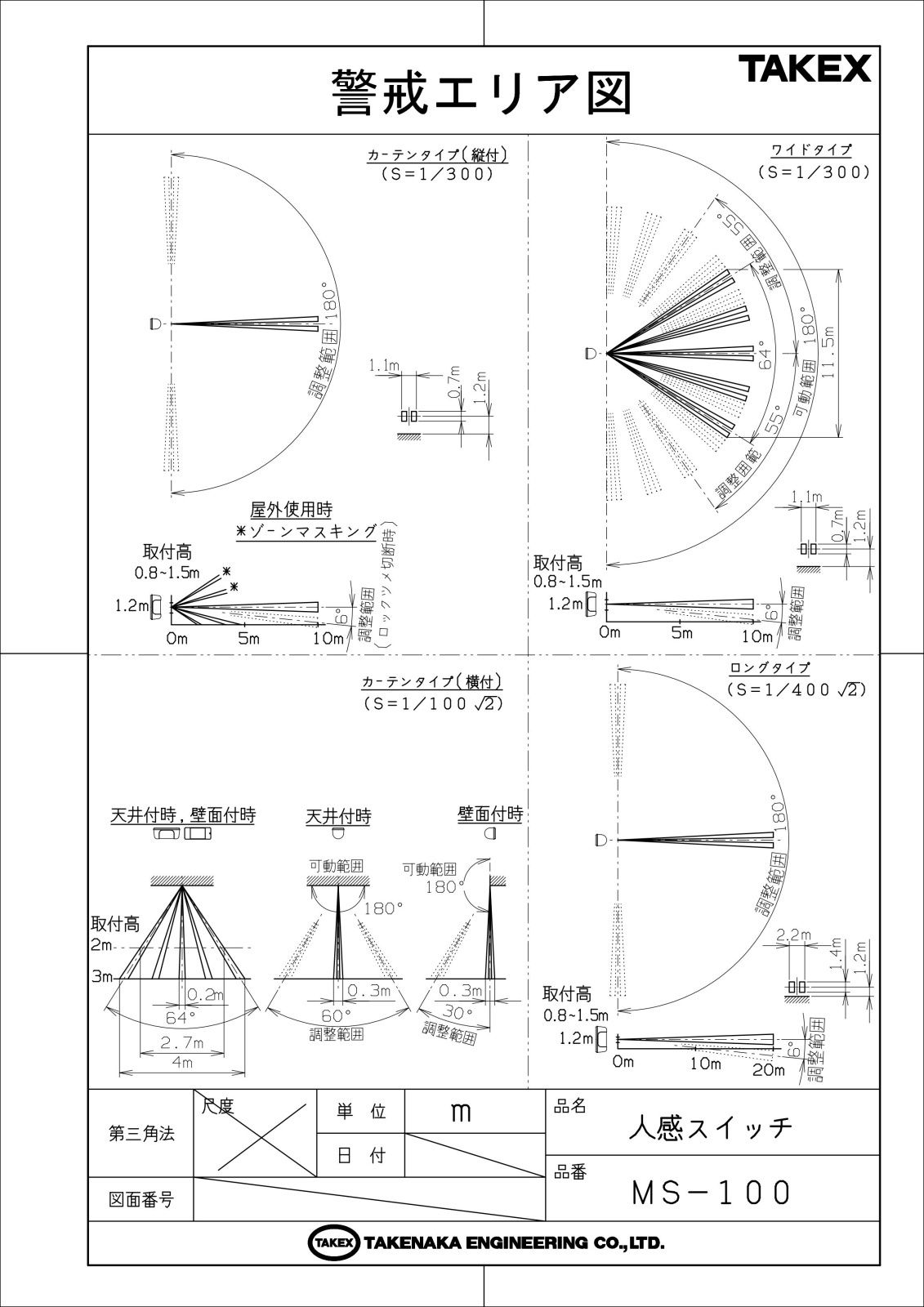

仕様書（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 省エネ・利便性を目的とした屋外照明の自動点灯
  • 不審者検知時の監視カメラ・NVRの録画開始スイッチ
  • 店舗や施設の入り口での自動チャイム・来客報知
  • コントローラーと組み合わせた簡易的な屋外警戒システム

導入前に確認したいポイント

  • 電源はDC12V/24V系（DC10.5V〜30V）が必要です
  • 直接雨が当たる場所では必ず「縦付け」で設置してください
  • ガラス越しの人体検知はできません
  • 本格的な警備用途には赤外線ビームセンサー等との併用を推奨

特長

現場に合わせて4種の検知パターンを選択可能

付属のレンズ交換とレンズホルダーのスライド調整により、「ワイド」「カーテン」「ロング」のエリアを柔軟に設定できます。1台のセンサーで、広範囲の庭から、壁際の警戒、あるいは遠方の通路監視まで、現場の状況に合わせた最適な検知空間を構築可能です。

多様な取付方法に対応する全天候型設計

縦付け時はIP43相当の防雨構造となり、壁面やポールへの屋外設置が可能です。また、横付けにすることで天井面への設置にも対応。ホワイト（MS-100）だけでなく、建物の外観や夜間に目立たせたくない環境に最適なブラックモデル（BL）もラインナップしています。

照明やカメラ起動に最適なオフディレイタイマー機能

検知後の接点出力時間は、約2秒から5分までボリュームで調整可能です。照明の点灯時間管理や、カメラの録画動作時間の確保など、後段に接続する機器の仕様に合わせて現場で細かくチューニングできます。また、a接点/b接点の切替もスイッチ一つで可能です。

物理的なマスキングによる誤報低減

検知エリア内に揺れる樹木や道路を走る車などの「外乱要因」が含まれる場合、付属のマスキングシールをレンズに貼ることで、特定の検知ゾーンを物理的に消去できます。電気的な感度調整では難しい、複雑な現場形状への適応力を備えています。

高精度なパッシブインフラレッドテクノロジー

人体から放出される遠赤外線エネルギーの変化を捉える高度なPIR方式を採用。背景温度との微細なエネルギー差を確実にキャッチし、安定した検知パフォーマンスを発揮します。動作表示灯は検知エリアの中心を指向しているため、設置時の歩行テストもスムーズに行えます。

イタズラを監視するタンパー出力機能

本体カバーが外されると動作するタンパー接点を装備しています。コントローラーの24時間警戒ラインに接続することで、配線切断や機器の破壊、カバー開けなどの不正行為を即座に検知し、システム全体のセキュリティ性を向上させます。

選定時に評価したい強み

  • 多機能な可変エリア： 付属レンズ交換で「ロング20m」まで対応可能。
  • 安定した電源仕様： DC10.5V〜30Vの広範囲電圧に対応し、電圧降下にも強い。
  • 施工性の高さ： M4セルフアップ端子台を採用し、確実かつ迅速な配線が可能。
  • 保守メンテナンス： 動作表示灯（赤色LED）により、現場での動作確認が容易。

設置・動作状態の詳細

ステータス LED表示（赤色） 接点出力
通電直後（約1分間） （不安定期につき動作せず） 無出力
待機中 消灯 非動作
人体検知時 点灯（出力と同期） 動作（約2秒〜5分保持）
カバー取り外し時 - タンパー出力が開（断線報知）

製品仕様

項目 内容
品名 人感スイッチ(DC12V)
品番 MS-100(BL)
検知方式 パッシブインフラレッド方式
検知エリア (縦付け時) ワイド(5対)10m / カーテン(5対)10m / ロング(1対)20m ※いずれか選択
検知エリア (横付け時) カーテン(5対)最長部3m
電源電圧 DC10.5V 〜 30.0V (無極性)
消費電流 30mA以下
検知出力 無電圧リレー接点 [a接点/b接点切替式]
AC/DC30V・0.5A以下 (抵抗負荷)
接点動作時間 検知時間 ＋ オフディレイ動作 約2秒 〜 5分
タンパー出力 無電圧b接点 (カバーをはずすと開)
AC/DC30V・2A以下 (抵抗負荷)
感度調整 約30% 〜 170% (中点時100%)
動作表示灯 赤色LED (接点動作に同期して点灯)
使用可能周囲温度 - 20℃ 〜 ＋50℃ (結露、氷結なきこと)
設置場所 屋外/屋内 (縦付け:IP43相当) 0.8〜1.5m
半屋外/屋内 (横付け:非防雨) Max 3.0m
質量 約220g
外観 本体・カバー：樹脂 (ブラック)
付属品 単レンズ1ヶ、タッピングネジ(φ4×25)2本、マスキングシール1枚

FAQ

Q：MS-100(BL)に昼夜判別機能（明るさ設定）はありますか？ A：いいえ、ブラックモデルのMS-100(BL)には昼夜判別機能は搭載されておりません。周囲の明るさに関わらず、24時間検知動作を行います。
Q：屋外で使用する場合、どのような設置方法が推奨されますか？ A：屋外では必ず「縦付け（カバーロックネジを下向き）」で設置してください。この向きでのみIP43相当の防雨性能を発揮します。
Q：電源を入れても反応しません。故障でしょうか？ A：電源投入直後の約1分間は「ウォームアップ時間」として、回路安定化のために一切の検知動作を行わない仕様です。通電後1分以上待ってから歩行テストを行ってください。
Q：ガラス越しに人が通った場合、検知できますか？ A：いいえ、パッシブインフラレッド方式はガラス等の遮蔽物を透過する遠赤外線を検知できません。レンズの前にガラスや透明樹脂板を置かないように設置してください。
Q：最大でどれくらいの距離まで検知できますか？ A：付属の単レンズを使用し、ロングエリア設定にした場合、最長20mまで検知可能です（縦付け時）。
Q：検知感度を調整することは可能ですか？ A：はい、本体内部の感度ボリュームにより、約30%〜170%の範囲で調整が可能です。
Q：タンパー出力はどのような用途に使いますか？ A：カバーを無理に外そうとした際に接点が「開」になります。これを警備コントローラの異常監視ラインに接続することで、機器へのイタズラを検知できます。
Q：犬や猫によって誤報が出ることはありますか？ A：PIRセンサーの特性上、小動物も熱源として検知する場合があります。設置高さを調整するか、レンズをより下向き（2°〜6°）に設定して、地面近くを検知しすぎないよう調整が必要です。
Q：配線はどのように行いますか？ A：M4セルフアップ端子を採用しており、電源2端子、検知出力2端子、タンパー出力2端子の計6P構成です。DC12V/24V電源は無極性ですので、どちらにプラスを繋いでも動作します。
Q：夜間のみ照明を点灯させたい場合はどうすれば良いですか？ A：本モデルMS-100(BL)には照度センサーがないため、別途タイムスイッチや照度センサー、または昼夜判別機能付きのコントローラと併用して制御してください。
