ファジィ型パッシブセンサー TAKEX 竹中エンジニアリング [PA-5325A]

Q: 壁面に取り付けることは可能ですか？

可能です。ただし、壁面に設置する場合は付属のカバースペーサーを必ず使用し、内部のリミットピンを折ってミラーの可動範囲を広げる調整が必要です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリングパッシブセンサー面警戒型屋内用

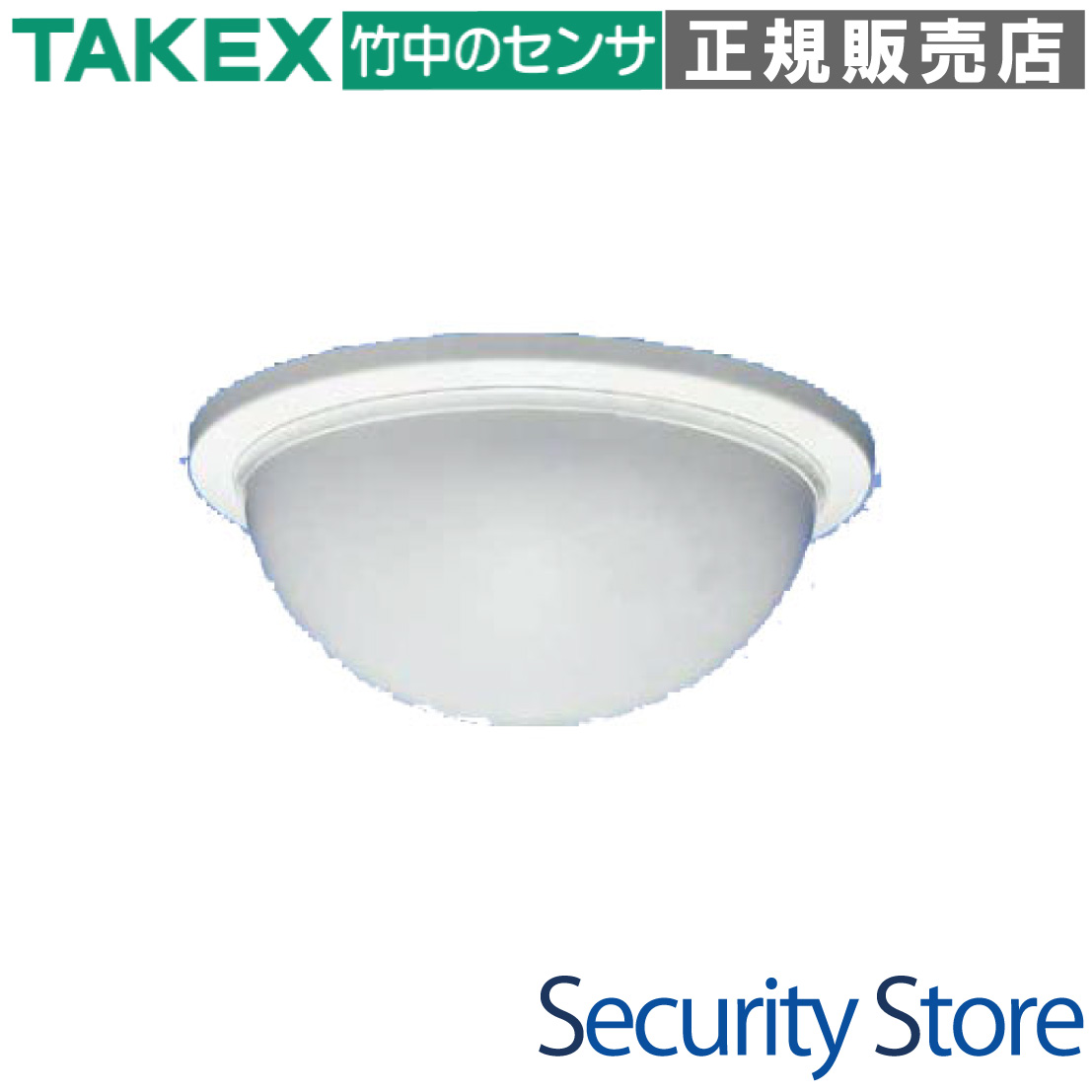

PA-5325A ファジィ型パッシブセンサー面警戒型・25m用

最長25mの広範囲なカーテン状警戒エリアを形成する、高精度な面警戒型パッシブセンサーです。独自のファジィ理論により人間と小動物を的確に判別し、誤報リスクを大幅に軽減。さらに微動検知機能や高度な自己診断機能を備え、厳格なセキュリティが求められる現場のニーズに応えます。

型番： PA-5325A
製品名： ファジィ型パッシブセンサー面警戒型・25m用
検出方式： パッシブインフラレッド方式（デュアルツイン素子＋ファジィ処理）
警戒エリア： 面警戒最長25m（6対・24本）
設置場所： 屋内の天井面および壁面
電源電圧： DC9.5V?30V（極性なし）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

窓際や壁面に沿ったカーテン状の警戒ラインの構築
工場、倉庫、大型オフィスなど長距離（最大25m）の監視
ネズミなどの小動物による誤作動を防止したい環境
複数台のセンサーを連動させる大規模な防犯システム

導入前に確認したいポイント

本機は屋内専用です。屋外や雨のかかる場所には設置できません。
壁面への取り付け時は、必ず付属のカバースペーサーを使用してください。
ガラスや透明なアクリル板越しでは赤外線エネルギーを検知できません。
冷暖房の吹き出し口の直近や、強い光が差し込む場所は避けてください。

特長

ファジィ理論による高精度な判別機能

2対の受光素子を用いたデュアルツイン方式を採用し、そこからの信号を新開発のCPUで解析します。検知体と背景の温度差、および検知体の形状の大小をファジィ理論を用いて演算処理することで、小動物や環境変化による誤報を極限まで減らし、人間のみを確実に検知します。

高感度な微動検知機能への切り替え

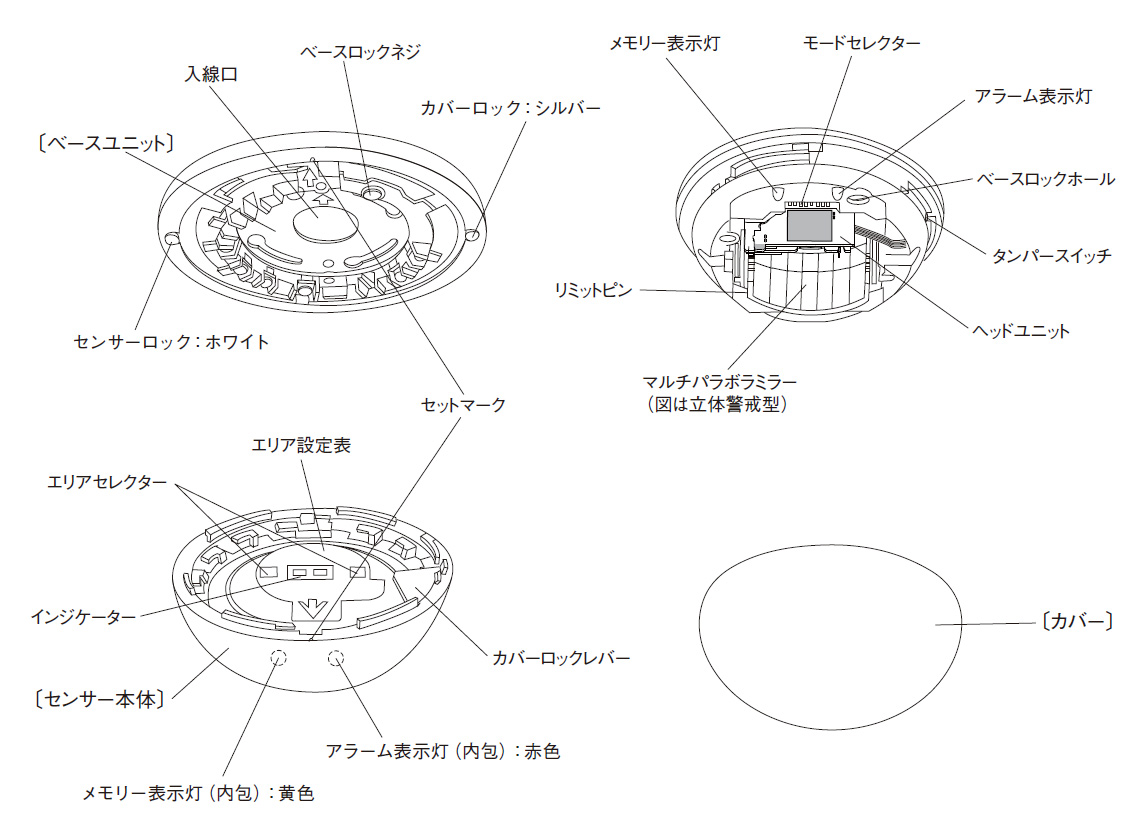

内部のモードセレクターを操作することで、デュアルツイン素子が独立した2つのツイン素子として動作する「微動検知モード」に切り替わります。これによりセンシティブゾーン数が2倍（6対から12対）に増加し、人体のわずかな動きや手足の動作でも敏感に検知できる高感度センサーとして活用できます。

異常を即座に知らせる自己診断・警報機能

CPUが電源電圧や回路の状態を常時監視しています。回路の断線・破損（機器異常）、DC8.5V以下への電圧低下（低電源電圧異常）、照準状態からの戻し忘れ（位置異常）が発生した際、アラーム表示灯の連続点灯・点滅と警報の連続出力で即座に異常を知らせ、システムのダウンを防ぎます。

選定時に評価したい強み
長距離・面警戒： 1台で最長25mの直線的な警戒バリアを構築可能。
アラームメモリー機能： 複数のセンサー設置時、どの端末が発報したかを黄色LEDで容易に特定（オート/マニュアル切替可）。
無極性電源： DC9.5V?30Vの電源入力は極性がないため、現場での配線ミスを未然に防止。
照準モード搭載： 調整時にミラーが捉えている検知ゾーンを目視で確認でき、精密なエリア設定が可能。

施工・設置ガイド

インジケーター（LED）の表示パターン

状態	表示灯の挙動	内容・処置
ウォームアップ中	赤色LED：点滅（約0.5秒おき）	電源投入後、回路安定までの約1分間。
警報出力中	赤色LED：点灯（約2秒間）	人体を検知し、警報接点を出力。
機器異常	赤色LED：連続点滅（2回周期）	内部回路の破損・断線。センサーの交換等が必要です。
低電源電圧異常	赤色LED：連続点灯	電源電圧がDC8.5V以下に低下。配線や電源装置を確認。
位置異常	赤色LED：連続点灯	照準調整後、ヘッドユニットの戻し忘れ。元の位置にスライド。
メモリー起動/表示	黄色LED：点滅 / 点灯	警報発生後、該当センサーの特定に使用します。

内部スイッチ（モードセレクター）の設定

SW番号	機能	OFF（標準設定）	ON設定
1	アラーム表示灯	消灯設定（動作確認後推奨）	点灯設定（常に表示）
2	メモリーモード	マニュアルメモリー	オートリセット（47分点灯）
3	警報接点切替	b接点（侵入時「開」）	a接点（侵入時「閉」）
4・5	感度設定	100% (SW4:OFF / SW5:OFF)	組み合わせで60%, 80%, 120%に設定
6	微動検知機能	標準（OFF）	高感度・微動検知（ON）

推奨電線と配線可能距離（DC12V供給時）

φ0.65mm： 最大 750m
φ0.9mm： 最大 1400m
φ1.2mm： 最大 2500m

※複数台を同一回線に接続する場合は、上記距離を接続台数で割った数値が目安となります。

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-5325A
検出方式	パッシブインフラレッド方式（デュアルツイン・ファジィ処理）
警戒エリア	面警戒最長25m
センシティブゾーン	6対（24本）
設置場所	屋内の天井面および壁面の造営材
使用電圧	DC9.5?30V（極性なし）
消費電流	25mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：DC30V（AC24V）・0.25A（抵抗負荷）（接点保護抵抗3.3Ωを内蔵）
タンパー出力	接点方式：無電圧接点（b接点）接点動作：本体もしくはカバーをはずした時に出力接点定格：DC30V・0.1A（抵抗負荷）
アラームメモリー機能	オートリセットメモリー：3分点滅、47分点灯のオートリセット動作マニュアルメモリー：8番端子を使用してメモリー停止、表示、リセットの制御を行う
微動検知機能	センシティブゾーン：12対
アラーム表示灯	赤色LEDにて表示ウォームアップ時：点滅（0.5秒おき）警報出力時：点灯（約2秒）異常警報時：連続点滅〔機器異常〕　　　　　：連続点灯〔低電源電圧異常、位置異常〕（異常警報〔機器異常〕の表示のみ消灯不可）
メモリー表示灯	黄色LEDにて表示表示メモリー起動時：点滅メモリー表示時：点灯
異常警報機能	機器異常：センサー内部の回路・配線の損傷発生を監視（異常警報動作で警告）低電源電圧異常：電源電圧の異常低下を監視（異常警報動作で警告）位置異常：照準の戻し忘れを監視（異常警報動作で警告）
使用可能周囲温度	?10℃?＋55℃（結露なきこと）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約250g
外観	樹脂（ホワイト）
調整範囲	天井取付：上下24°、水平±15° 壁取付：上下20°、水平±5°

FAQ

Q：PA-5325Aの最大警戒距離はどれくらいですか？ A：面警戒（カーテン状の検知エリア）で、最長25mの距離をカバーします。倉庫や工場の外周・通路監視に最適です。

Q：小動物による誤作動を防ぐことはできますか？ A：はい。デュアルツイン素子とファジィ理論を用いた高度な解析により、小動物などの環境ノイズと人間を判別し、誤報を大幅に軽減します。

Q：微動検知機能とはどのような機能ですか？ A：人体の手足など、わずかな動きでも敏感に検知できる高感度モードです。この機能をONにするとセンシティブゾーン数が6対から12対に倍増します。

Q：壁面に取り付けることは可能ですか？ A：可能です。ただし、壁面に設置する場合は付属の「カバースペーサー」を必ず使用し、内部のリミットピンを折ってミラーの可動範囲を広げる調整が必要です。

Q：赤色LEDが点灯したまま消えません。原因は何ですか？ A：供給電圧がDC8.5V以下に低下している「低電源電圧異常」か、メンテナンス時の照準レバーが戻されていない「位置異常」の可能性があります。

Q：赤色LEDが2回周期で連続点滅しています。 A：内部回路の破損や断線を示す「機器異常」です。この表示が出た場合は、センサー本体の修理または交換が必要になります。

Q：アラームメモリー機能はどのように使うのですか？ A：複数のセンサーが接続されている環境で、どのセンサーが発報したかを黄色LEDで確認する機能です。オートリセット（50分後消灯）とマニュアル制御が選択できます。

Q：屋外への設置はできますか？ A：本製品は屋内専用です。防水構造ではないため、屋外や雨のかかる場所には設置しないでください。

Q：電源配線にプラス・マイナスの極性はありますか？ A：無極性（極性なし）回路を採用していますので、DC9.5V?30Vの範囲内であれば極性を気にせず配線していただけます。

Q：ガラス越しでも検知しますか？ A：パッシブセンサーは遠赤外線エネルギーを検知する仕組みのため、ガラスや透明なアクリル板越しでは検知できません。
