ツインミラー型パッシブセンサー TAKEX 竹中エンジニアリング [PA-6612W]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリングパッシブセンサーツインミラー方式屋内用

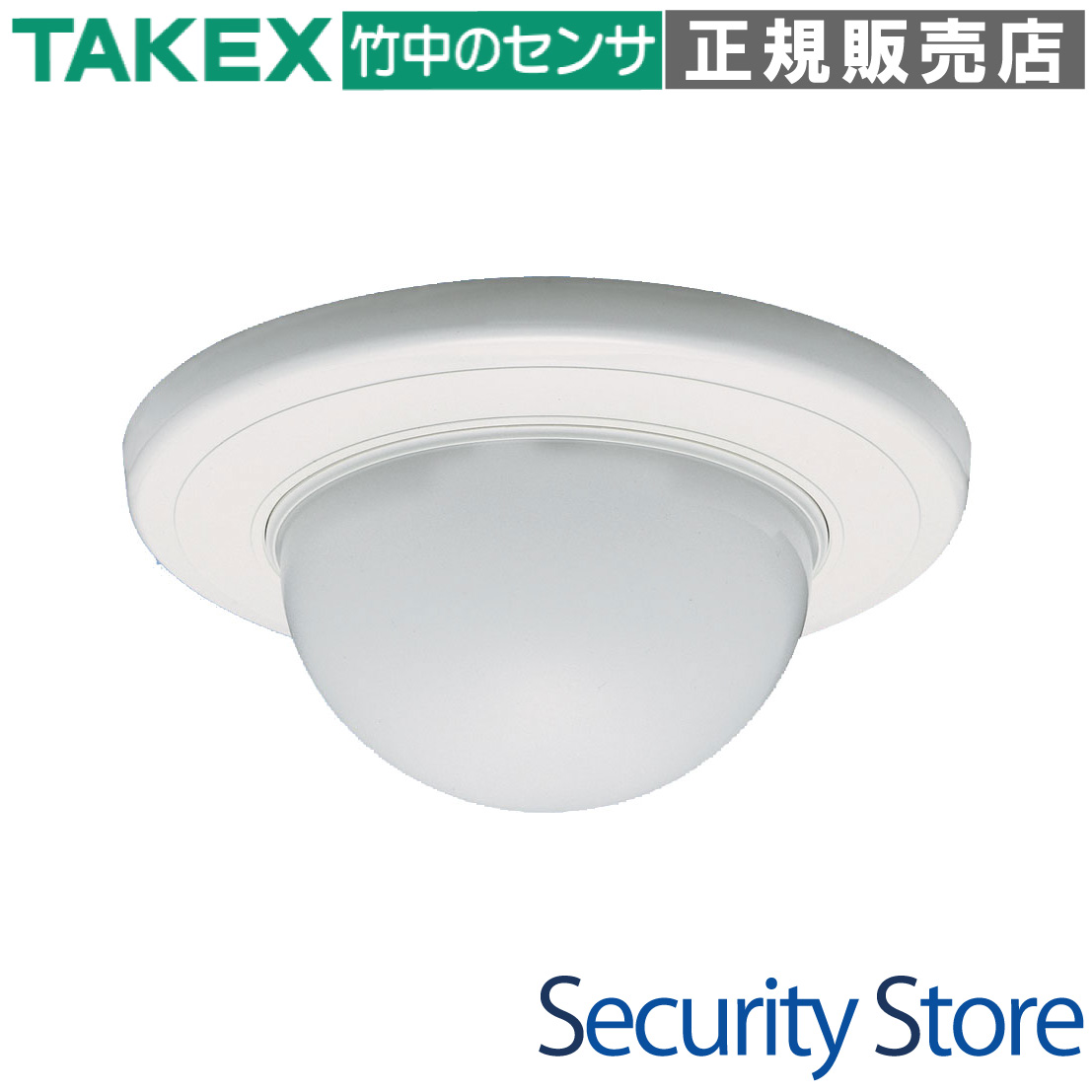

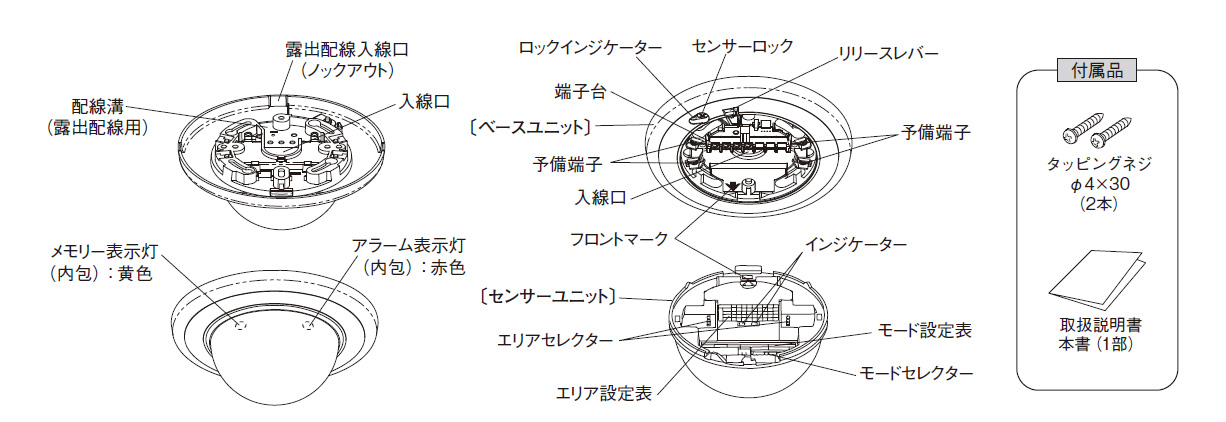

PA-6612W ツインミラー型パッシブセンサー立体警戒型・12m用

独自のツインミラー機構により、小動物による誤動作を大幅に軽減した立体警戒型パッシブセンサーです。微動検知機能や切替式カウント機能など、現場の環境に合わせた細やかなチューニングが可能。センサー交換時の天井汚れを隠すワイドベース設計を採用しています。

型番： PA-6612W
方式： パッシブインフラレッド方式（ツインミラー＋カウント処理）

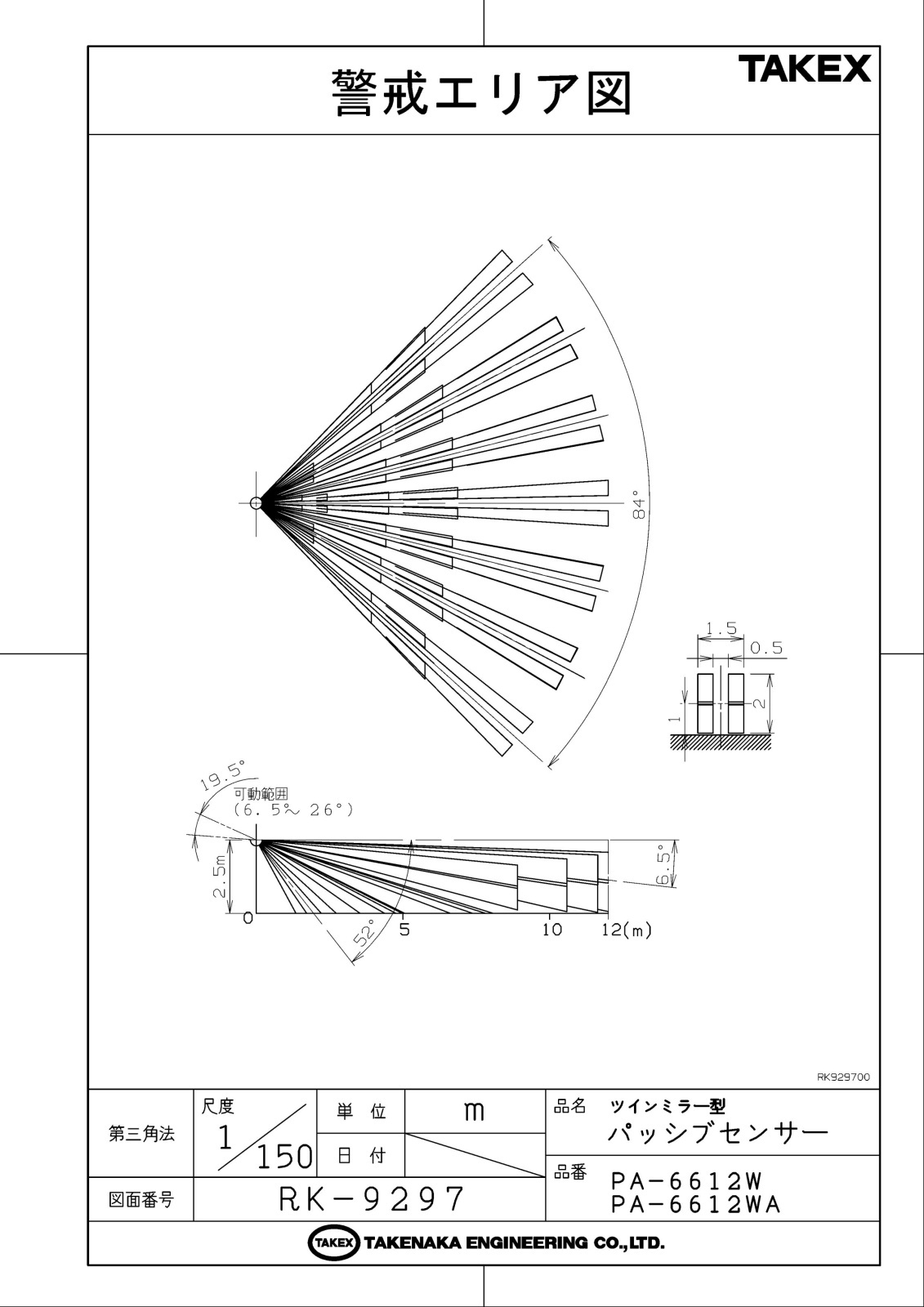

警戒エリア： 立体警戒最長部12m（64本・17対）
設置場所： 屋内天井面（別売アタッチメントで壁面可）
電源電圧： DC9〜30V（極性なし）

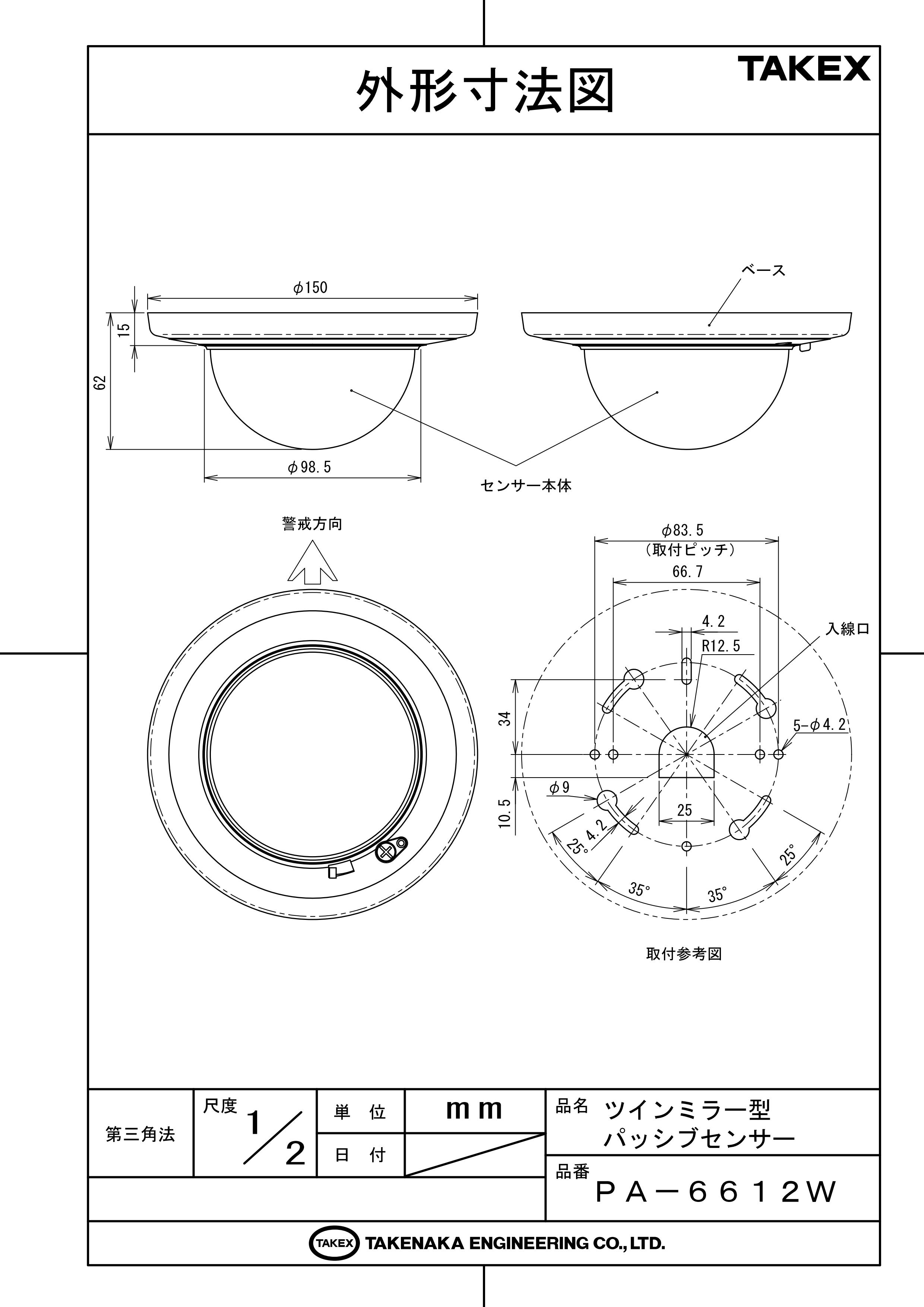

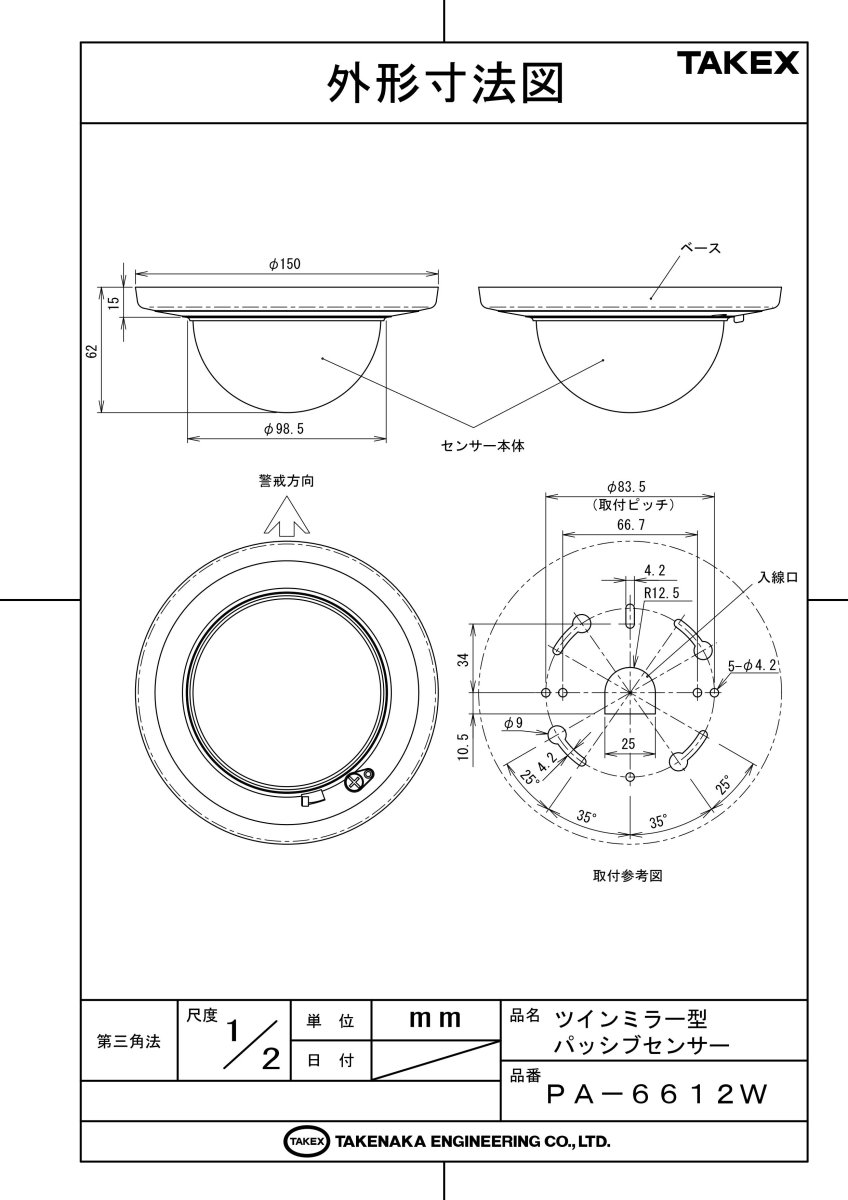

特長： ワイドベース（Φ150mm）、微動検知、オートリセットメモリー

資料ダウンロード

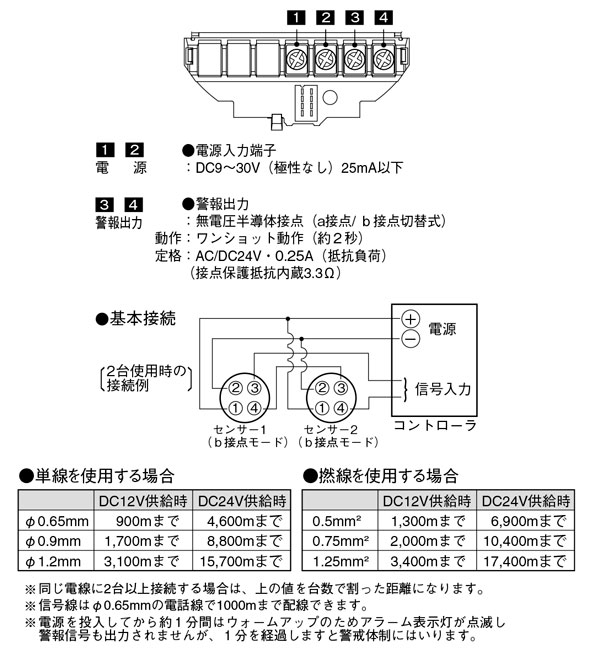

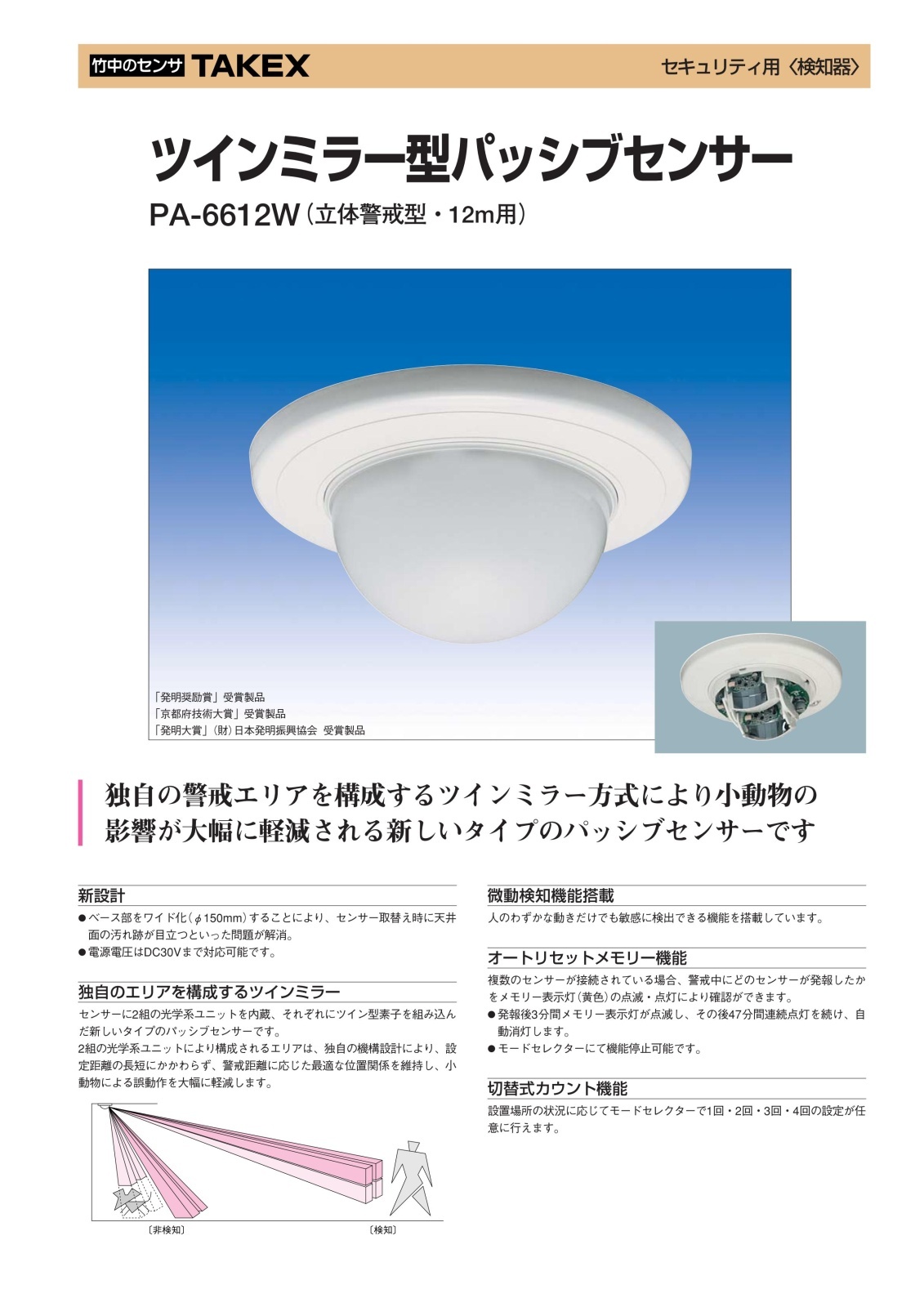

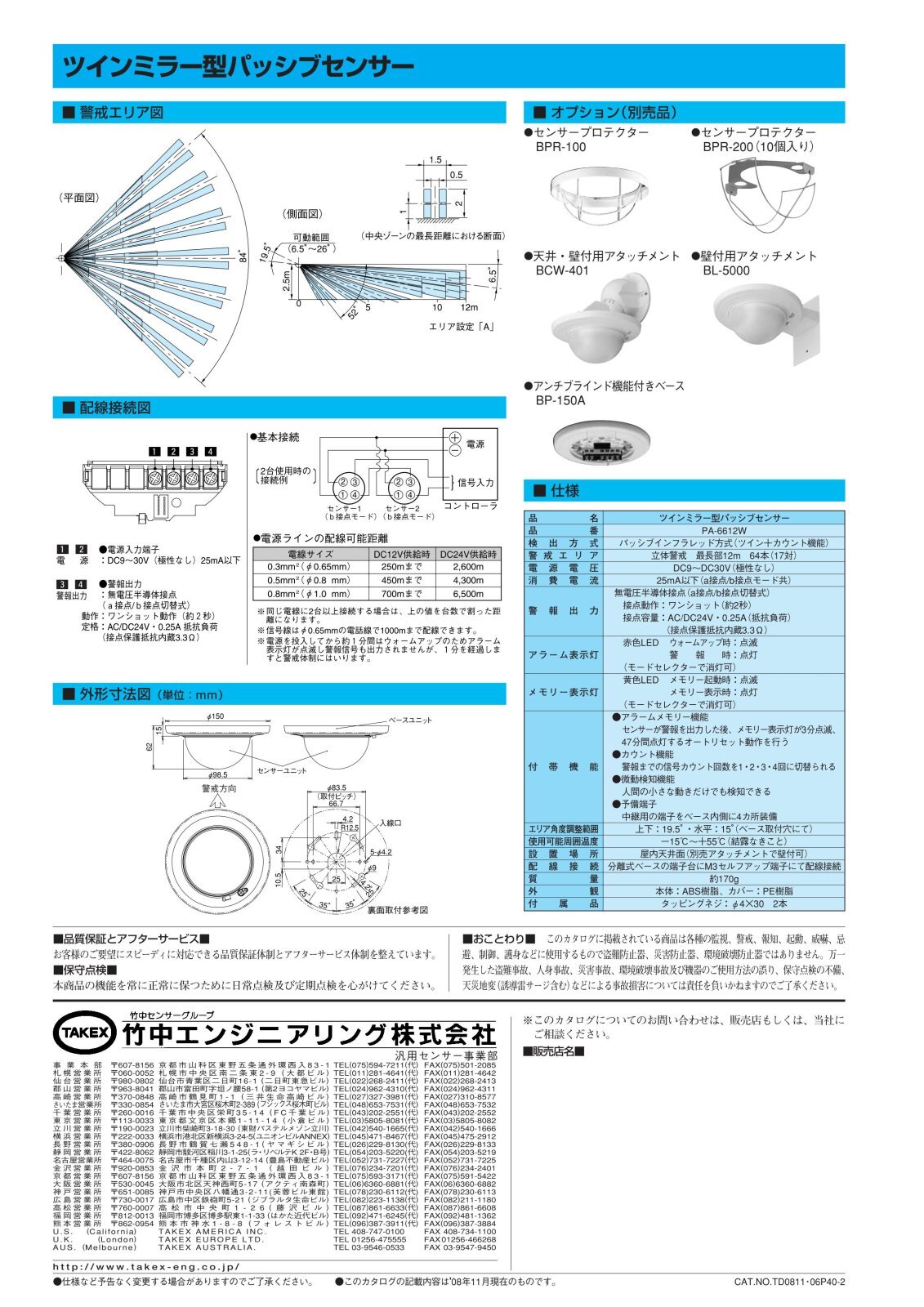

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス、店舗、倉庫などの屋内空間の侵入検知
ネズミなどの小動物による誤作動に悩まされている現場
センサーのリプレイス（交換）で天井の汚れ跡を隠したい場合
複数のセンサーを接続し、発報箇所の特定が必要なシステム

導入前に確認したいポイント

本製品は屋内専用です。防水構造ではないため屋外設置は不可となります。
エアコンの吹き出し口付近や、急激な温度変化がある場所は避けてください。
ガラスや透明なアクリル越しでは赤外線を検知できません。
壁面に設置する場合は、専用の別売アタッチメントが必要になります。

特長

独自のエリアを構成するツインミラー

センサー内に2組の光学系ユニットを内蔵し、それぞれにツイン型素子を組み込んだ新しいタイプのパッシブセンサーです。独自の機構設計により、設定距離の長短に関わらず警戒距離に応じた最適な位置関係を維持。床面を動く小動物などによる局所的な温度変化では片側しか反応しないため、誤動作を大幅に軽減します。

施工性に優れたワイドベース設計

ベース部をΦ150mmにワイド化しました。これにより、既存の古いセンサーを取り外した際に目立ちやすい「天井面の汚れ跡」や「ビス穴」をすっぽりと覆い隠すことができ、リニューアル工事における補修の手間を省き、美観を保ちます。

選定時に評価したい強み
微動検知機能： 人のわずかな動きだけでも敏感に検出できる機能を搭載し、重要エリアの監視に威力を発揮します。
切替式カウント機能： 環境ノイズ（温度変化の激しさ）に応じて、警報までの信号カウント回数を1・2・3・4回から任意に設定でき、誤報リスクをコントロールできます。
オートリセットメモリー： 警戒中にどのセンサーが発報したかを黄色LEDで確認可能。3分点滅後、47分点灯し自動消灯します。
無極性電源入力： DC9〜30Vの電源入力は極性がないため、現場での結線ミスを防ぎます。

施工・設置ガイド

LEDインジケーターの表示パターン

表示灯	状態	意味
アラーム表示灯（赤色）	点滅	電源投入後のウォームアップ中（警報は出力されません）
アラーム表示灯（赤色）	点灯	侵入者を検知し、アラーム信号（約2秒）を出力中
メモリー表示灯（黄色）	点滅（3分間）	警報発報直後のメモリー保持状態（速報）
メモリー表示灯（黄色）	点灯（47分間）	継続的なメモリー表示（発報から計50分後に自動消灯）

※モードセレクターの設定により、両LEDとも消灯状態での運用が可能です。

トラブルシューティング

現象	推定原因	処置
全く検知しない	電源電圧の不足または配線の断線センサーロックが不完全	端子電圧がDC9V以上あるかテスターで確認してください。センサーユニットをベースに確実にロックしてください。
勝手に発報する	急激な温度変化小動物の侵入窓越しの太陽光や反射	エアコンの向きを変更するか、カウント機能の設定回数を増やしてください。エリアセレクターで下方向の検知範囲を制限してください。ブラインドの設置やセンサーの向きを変更してください。
検知が鈍い	レンズ面の汚れエリア設定の不一致	柔らかい布で清掃してください（溶剤不可）。エリアセレクターで警戒方向や角度を再調整してください。

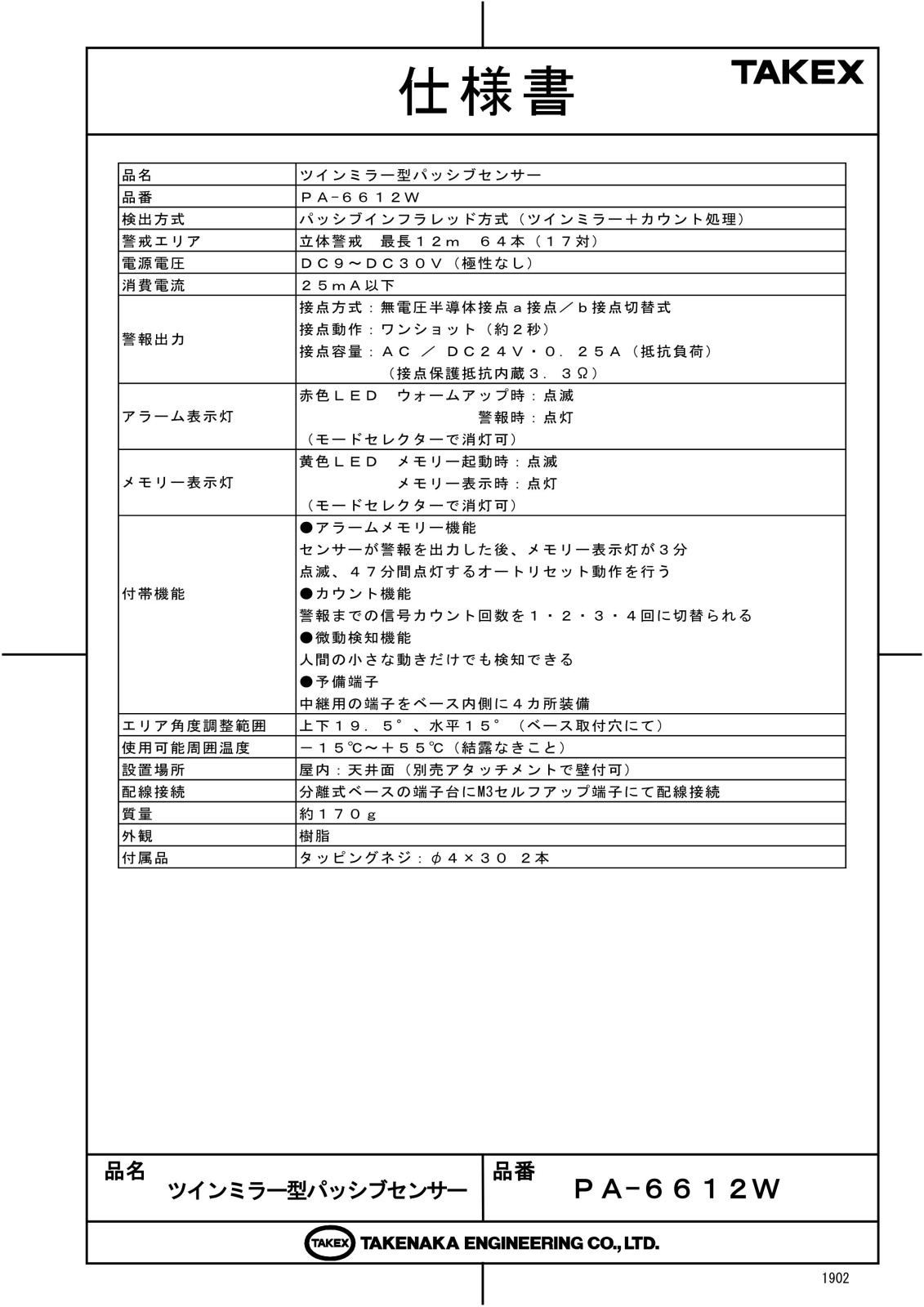

製品仕様

項目	内容
品番	PA-6612W
検出方式	パッシブインフラレッド方式（ツインミラー＋カウント処理）
警戒エリア	立体警戒最長部12m 64本（17対）
電源電圧	DC9〜30V（極性なし）
消費電流	25mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット（約2秒）接点容量：AC／DC24V・0.25A（抵抗負荷）接点保護抵抗内蔵3.3Ω
アラーム表示灯	赤色LED ウォームアップ時：点滅警報時：点灯（モードセレクターで消灯可）
メモリー表示灯	黄色LED メモリー起動時：点滅メモリー表示時：点灯（モードセレクターで消灯可）
付帯機能	●アラームメモリー機能センサーが警報を出力した後、メモリー表示灯が3分点滅、47分間点灯するオートリセット動作を行う ●カウント機能警報までの信号カウント回数を1・2・3・4回に切替られる ●微動検知機能人間の小さな動きだけでも検知できる ●予備端子中継用の端子をベース内側に4カ所装備
エリア角度調整範囲	上下：19.5°、水平：15°（ベース取付穴にて）
使用可能周囲温度	?15℃〜＋55℃（結露なきこと）
設置場所	屋内：天井面取付（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約170g
外観	樹脂
付属品	タッピングネジ：φ4×30　2本

FAQ

Q：PA-6612Wは壁面に取り付けることはできますか？ A：標準では天井面取付専用ですが、別売のアタッチメントを使用することで壁面への取り付けも可能です。

Q：小動物による誤作動を防ぐことはできますか？ A：はい。独自のツインミラー機構により、床面を動く小動物などの局所的な温度変化では片側しか反応しない設計となっているため、誤動作を大幅に軽減できます。

Q：既存の古いセンサーと交換したいのですが、天井の汚れ跡は隠せますか？ A：ベース部がΦ150mmとワイドに設計されているため、一般的なセンサーを取り外した際に残る天井面の汚れ跡やビス穴をきれいに覆い隠すことができます。

Q：電源の配線に極性はありますか？ A：電源入力（DC9〜30V）は極性なし（無極性）のため、プラス・マイナスを気にせず配線でき、施工時の結線ミスを防ぎます。

Q：エアコンの風が当たる場所に設置しても大丈夫ですか？ A：エアコンの吹き出し口付近など、急激な温度変化が起こる場所への設置は誤報の原因となるため避けてください。やむを得ない場合は、カウント機能の設定回数を増やすなどの調整を行ってください。

Q：微動検知機能とはどのような機能ですか？ A：通常よりも人のわずかな動きに対して敏感に反応するモードです。より厳密な侵入検知が求められる重要エリアでの使用に適しています。

Q：アラームメモリー機能はどのように使いますか？ A：複数のセンサーが接続されているシステムにおいて、どのセンサーが発報したかを特定するために使用します。発報後、黄色LEDが3分間点滅し、その後47分間点灯して自動消灯します。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。防水・防塵構造ではないため、屋外や雨のかかる場所には設置しないでください。

Q：表示灯（LED）を消したまま運用できますか？ A：はい、内部のモードセレクターのスイッチ設定により、アラーム表示灯（赤）およびメモリー表示灯（黄）を消灯した状態で運用することが可能です。

Q：ガラス越しに侵入者を検知できますか？ A：パッシブセンサーの特性上、ガラスや透明なアクリル板越しでは遠赤外線が遮断されるため、検知することはできません。
