PBS-20T 赤外線センサー付きフラッシュ・サイレン TAKEX 竹中エンジニアリング [PBS-20T]

PBS-20T 赤外線センサー付きフラッシュ・サイレン TAKEX 竹中エンジニアリング [PBS-20T]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋外警戒 威嚇・報知機器

PBS-20T 赤外線センサー付きフラッシュ・サイレン

赤外線センサーによる侵入検知と、強力なフラッシュライト・電子サイレンを一体化した高度な屋外威嚇機器です。窓やフェンスなどの境界監視に最適で、検知と同時にその場で対象者を音と光で撃退します。

  • 型番： PBS-20T
  • 方式： 近赤外線パルスビーム遮断方式（2段AND検知）
  • 警戒距離： 屋外20m以内 / 屋内30m以内
  • 電源電圧： DC10V 〜 18V（無極性）
  • 主な特長： フラッシュライト・サイレン内蔵、昼夜判別、2波周波数切替

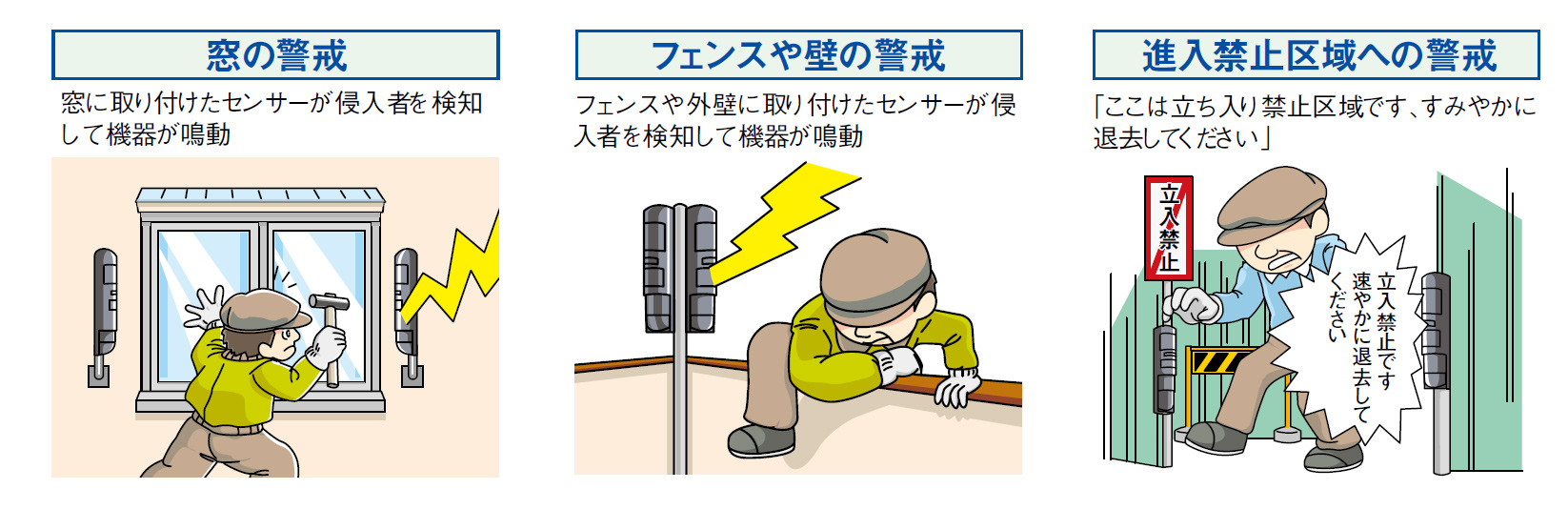

PBS-20T 赤外線センサー付きフラッシュ・サイレン 製品画像

資料ダウンロード

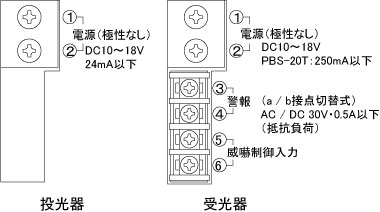

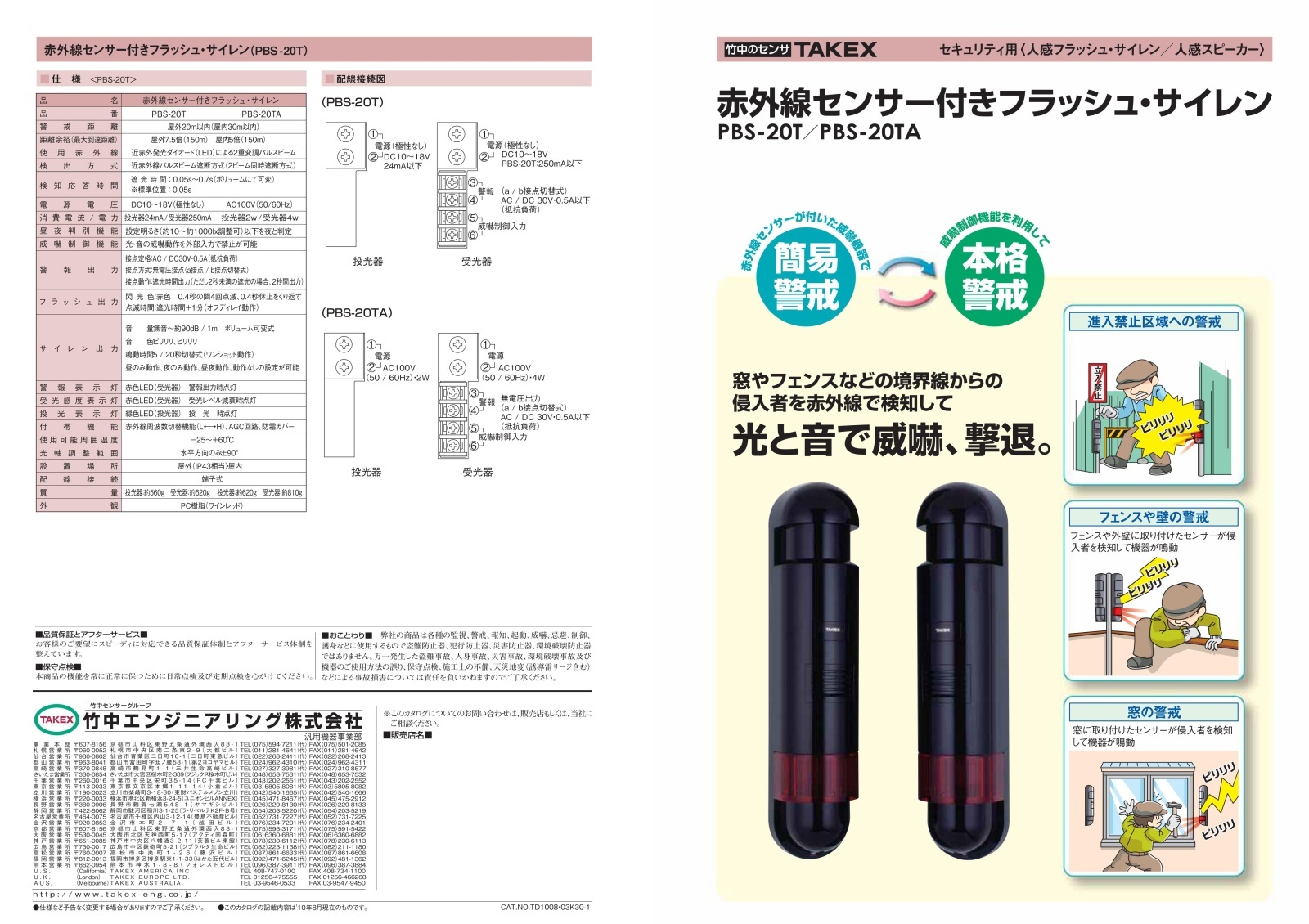

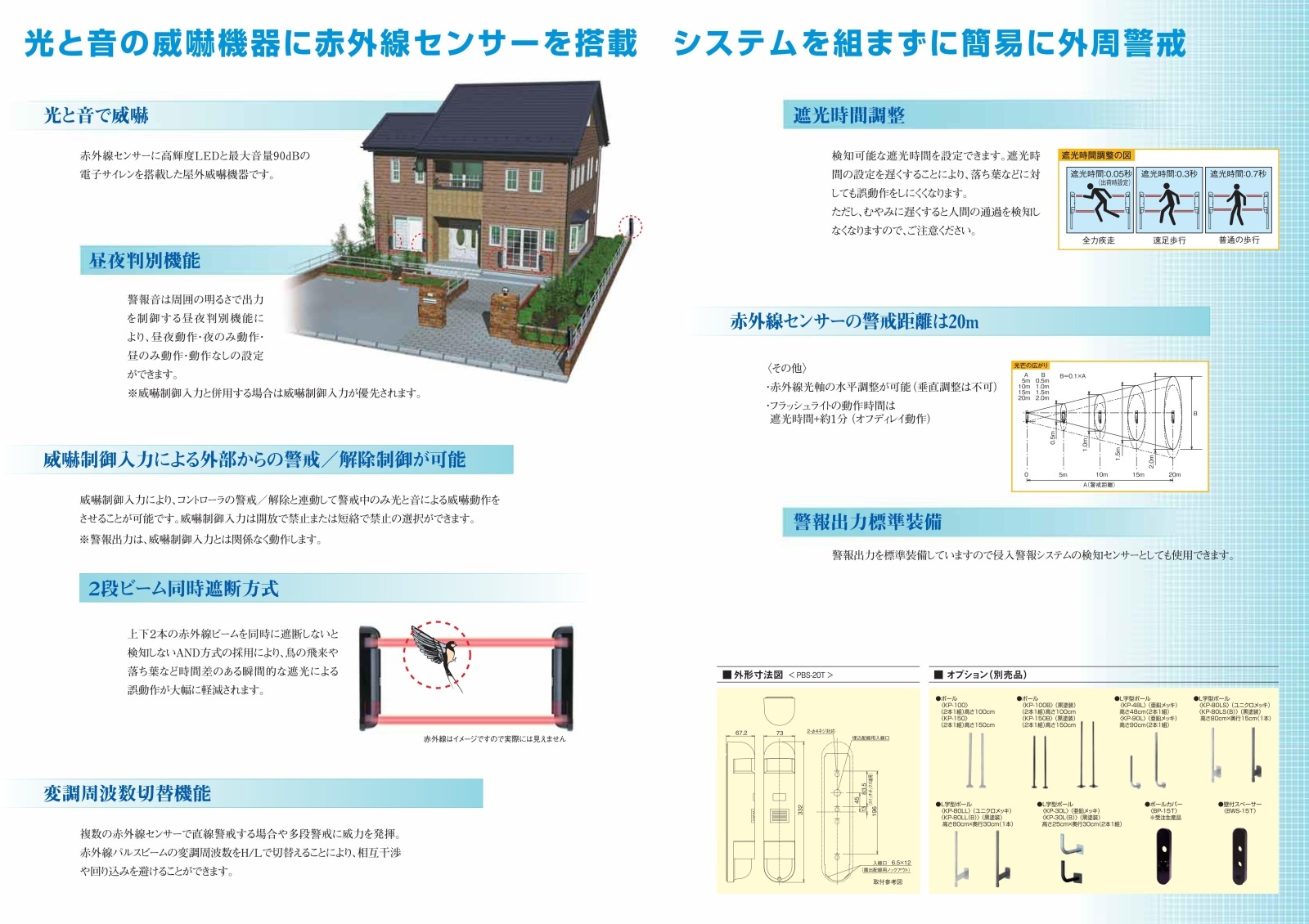

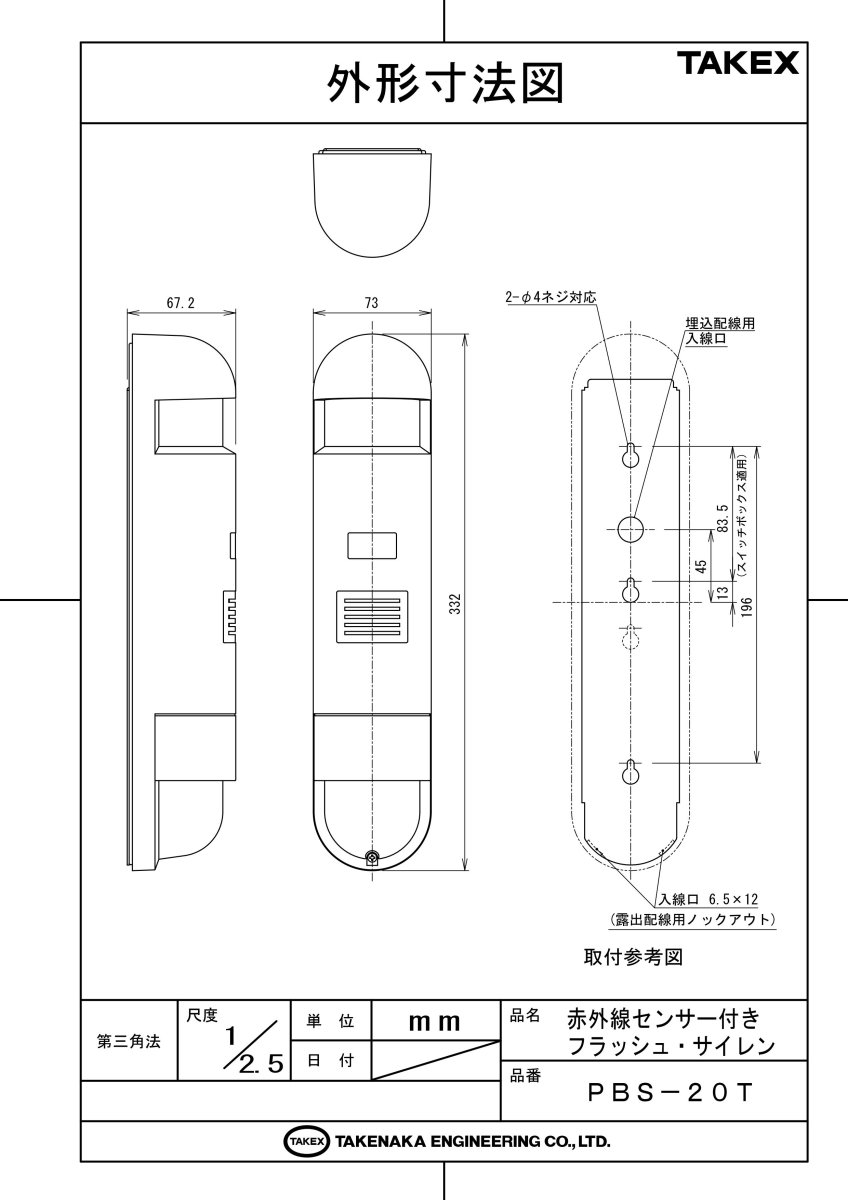

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫・オフィスビル外周の侵入防止
  • 一般住宅の窓際やフェンスの乗り越え監視
  • 夜間の資材置き場や駐車場などの重要区画
  • 工事現場等の仮設エリアの立入制限報知

導入前に確認したいポイント

  • 電源がDC10V〜18V仕様であること（AC100V時はPBS-20TAを選択）
  • 設置高さが地上70cm〜90cm程度確保できるか
  • 対向する投光器・受光器間に遮蔽物がないか
  • 壁面反射による回り込みが起きない距離を確保できるか

特長

高精度な2段ビーム同時遮断（AND検知）方式

上下2本の赤外線ビームを同時に遮断しないと検知しない「AND方式」を採用しています。これにより、鳥の飛来や落ち葉、小動物の通過といった片方のビームのみを遮る外乱要因による誤報を劇的に軽減し、人間による侵入のみを正確に捉えます。ビームピッチは240mmと広く、実用的な設計です。

強力なフラッシュライトと大音量サイレンによる即時威嚇

検知と同時に、高輝度LEDによる赤いフラッシュライトが0.4秒間隔でストロボ発光。さらに最大約90dB（1m先）の鋭い高周波電子音が鳴り響きます。侵入者に心理的ダメージを与え、犯行を断念させる直接的な抑止力として機能します。

外部システムとの柔軟な連動「威嚇制御入力」

外部の警備コントローラーやタイマーと連動可能な「威嚇制御入力」端子を搭載。営業中や作業中など、警戒の必要がない時間帯には光と音の動作を停止（ミュート）させ、夜間や無人時のみ有効化するといった高度な運用が可能です。制御入力の状態に関わらず警報出力は行われるため、監視システムとしての機能は維持されます。

過酷な環境に耐える二重変調パルスビーム

赤外線信号に二重のパルス変調を施すことで、太陽光や車のヘッドライトといった強力な外来光ノイズから自機の信号を明確に識別します。西日が差し込む場所や夜間の照明が厳しい現場でも、安定した検知性能を維持します。また、AGC（自動感度調整）回路により環境変化への適応力も高めています。

運用に合わせた「昼夜判別機能」の搭載

内蔵の照度センサーにより周囲の明るさを判別し、「昼夜動作」「夜のみ動作」「昼のみ動作」「動作なし」の4モードから報知動作をプログラミングできます。夜間だけサイレンを鳴らしたい、あるいは日中の車両注意喚起としてのみ使いたいなど、現場のニーズに即した設定が可能です。

複数台設置を可能にする周波数切替機能

赤外線パルスビームの変調周波数をH（High）とL（Low）で切り替え可能です。直線状に複数台を並べる場合や、多段警戒を行う際に、隣接するセンサー同士の相互干渉や信号の回り込みを避けることができ、誤作動のない確実なシステム構築を支えます。

施工性を考慮した遮光時間調整機能

検知時間を0.05秒から0.7秒まで可変調整可能です。最速設定では全力疾走する侵入者を捉え、遅めに設定することで落ち葉などの瞬間的な遮光を完全に無視できるようになります。現場の周辺環境（草木や交通状況）に合わせた細かなチューニングが可能です。

信頼の警報出力とオフディレイ動作

無電圧接点出力（a/b接点切替可）を標準装備しており、警報監視システムの中核センサーとしても利用できます。フラッシュライトは検知後1分間継続して点滅する「オフディレイ動作」を搭載。現場を離れた後でも、どこで発報があったかを視認しやすくなっています。

選定時に評価したい強み

  • 誤報耐性： 2段ビームAND方式により小動物や落ち葉を徹底排除。
  • 抑止効果： 検知・報知・威嚇の3ステップを1台で完結。
  • 施工対応： 水平±90°の光軸調整範囲を持ち、ポールや壁面へ柔軟に取付可能。
  • 環境性能： -25℃〜+60℃の広い動作温度範囲で寒冷地や炎天下にも対応。

施工・設置ガイド

本機は防雨構造（IP43相当）ですが、性能を最大限に引き出すためには正しい設置が不可欠です。

確認項目 この製品での考え方・注意点
設置高さ 地面から70cm〜90cmを推奨。人間の胴体を確実に捉える高さに設定してください。
光芒の広がり ビームは距離に比例して広がります。平行な壁面や窓ガラスから離して設置し、反射（回り込み）を防止してください。
光軸調整 上下の光軸調整機構はありません。投光器と受光器を「完全に同じ高さ」かつ「垂直」に設置することが必須です。
配線処理 入線口やノックアウト部には、必ずシリコンコーキング等で防水・防虫処理を施してください。

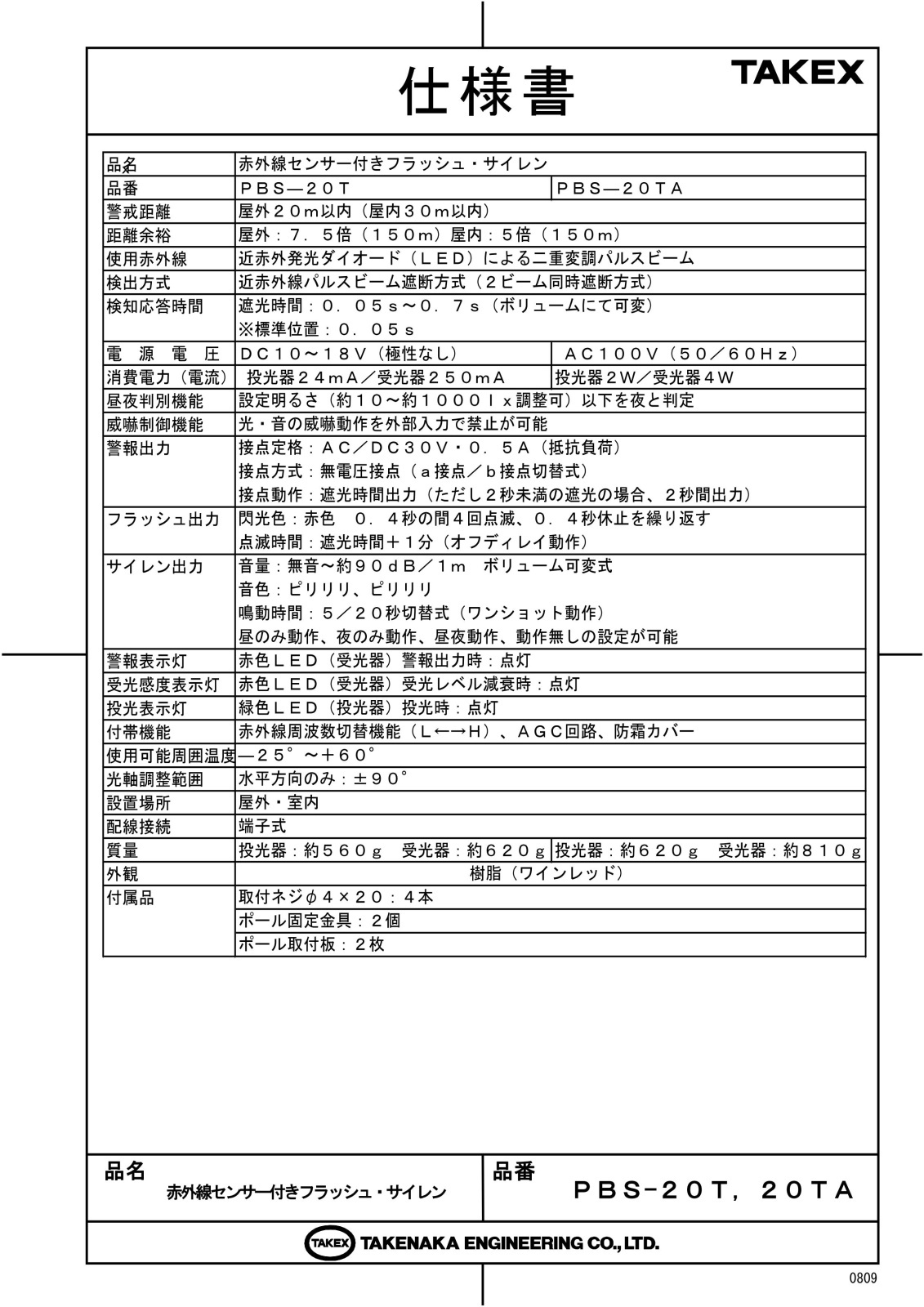

製品仕様

項目 内容
品名赤外線センサー付きフラッシュ・サイレン
品番PBS-20T
警戒距離屋外20m以内（屋内30m以内）
距離余裕屋外：7.5倍（150m） 屋内：5倍（150m）
使用赤外線近赤外発光ダイオード（LED）による二重変調パルスビーム
検出方式近赤外線パルスビーム遮断方式（2ビーム同時遮断方式）
検知応答時間遮断時間：0.05s〜0.7s（ボリュームにて可変） ※標準位置：0.05s
電源電圧DC10〜18V（極性なし）
消費電力（電流）投光器24mA／受光器250mA
昼夜判別機能設定明るさ（約10〜約1000lx調整可）以下を夜と判定
威嚇制御機能光・音の威嚇動作を外部入力で禁止が可能
外部入力：無電圧接点（a接点／b接点切替式）
警報出力接点定格：AC／DC30V・0.5A（抵抗負荷）
接点方式：無電圧接点（a接点／b接点切替式）
接点動作：遮断時間出力（ただし2秒未満の遮光の場合、2秒間出力）
フラッシュ出力閃光色 ：赤色 0.4秒の間4回点滅、0.4秒休止を繰り返す
点滅時間：遮光時間＋1分（オフディレイ動作）
サイレン出力音量：無音〜約90dB／1m ボリューム可変式
音色：ピリリリ、ピリリリ
鳴動時間：5／20秒切替式（ワンショット動作）
昼のみ動作、夜のみ動作、昼夜動作、動作無しの設定が可能
警報表示灯赤色LED（受光器） 警報出力時 ：点灯
受光感度表示灯赤色LED（受光器） 受光レベル減衰時：点灯
投光表示灯緑色LED（投光器） 投光時 ：点灯
付帯機能赤外線周波数切替機能（L←→H）、AGC回路、防霜カバー
使用可能周囲温度－25℃〜+60℃（結露・氷結なきこと）
光軸調整範囲水平方向のみ：±90°
設置場所屋内・屋外（防雨構造IP43相当）
配線接続端子式
質量投光器：約560g 受光器：約620g
外観樹脂（ワインレッド）
付属品取付ネジφ4×20：4本、ポール固定金具 ：2個、ポール取付板 ：2枚

FAQ

Q：小動物が通過してもアラームが鳴りますか？ A：本機は2段のビームを同時に遮断しないと検知しないAND方式を採用しています。猫や小動物が片方のビームを遮るだけでは発報せず、誤報を抑える設計になっています。
Q：昼間は音を鳴らさず、夜間だけサイレンを鳴らすことはできますか？ A：はい、可能です。内蔵の昼夜判別機能（照度センサー）と設定スイッチにより、「夜のみ鳴動」させることができます。
Q：サイレンの音量を調節することは可能ですか？ A：受光器内部の音量ボリュームにより、無音から最大約90dB（1m先）まで無段階で調整可能です。
Q：フラッシュライトはいつまで点滅しますか？ A：遮光を検知している間と、検知終了後から約1分間（オフディレイ動作）継続して点滅します。
Q：営業中だけ威嚇動作（音と光）を止めたいのですが。 A：威嚇制御入力端子に外部のスイッチやタイマーを接続することで、特定の時間帯だけ威嚇動作を無効にできます。その間も警報接点は出力されます。
Q：AC100Vのコンセントから直接電源を取れますか？ A：PBS-20TはDC10V〜18V仕様です。AC100V電源を直接使用される場合は、兄弟モデルの「PBS-20TA」をご選定ください。
Q：霧や雨で誤作動することはありませんか？ A：AGC回路と防霜カバーを搭載しており、一定の減衰には自動対応しますが、極度の濃霧や豪雨時には警戒距離が短くなる場合があります。設置時には余裕距離（7.5倍）を持たせています。
Q：周波数の切替は何のために使うのですか？ A：2セット以上を並べて設置する際、隣接するセンサーの光を自機が誤って受信（干渉）するのを防ぐために使用します。
Q：設置の際、光軸は上下に動かせますか？ A：本機は水平方向（±90°）のみ調整可能です。上下の調整機構はないため、投光器と受光器は同じ高さに垂直に設置してください。
Q：どのような配線が必要ですか？ A：電源用の2芯線が必要です。また、警報を外部に送信したり、威嚇動作を制御したりする場合は、別途信号用の線が必要になります。
