TAKEX（竹中エンジニアリング）屋外・屋内用パッシブセンサー面警戒（カーテン型） 35m超ロングスパン

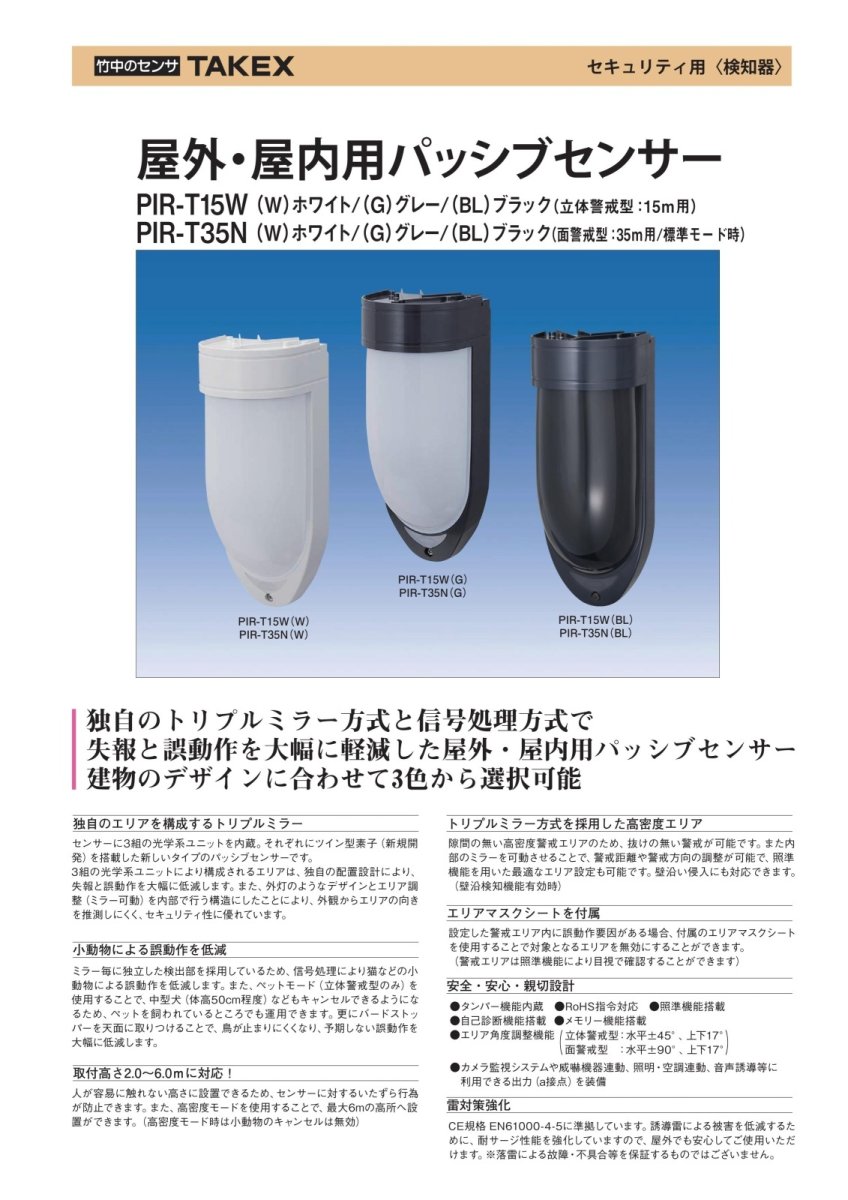

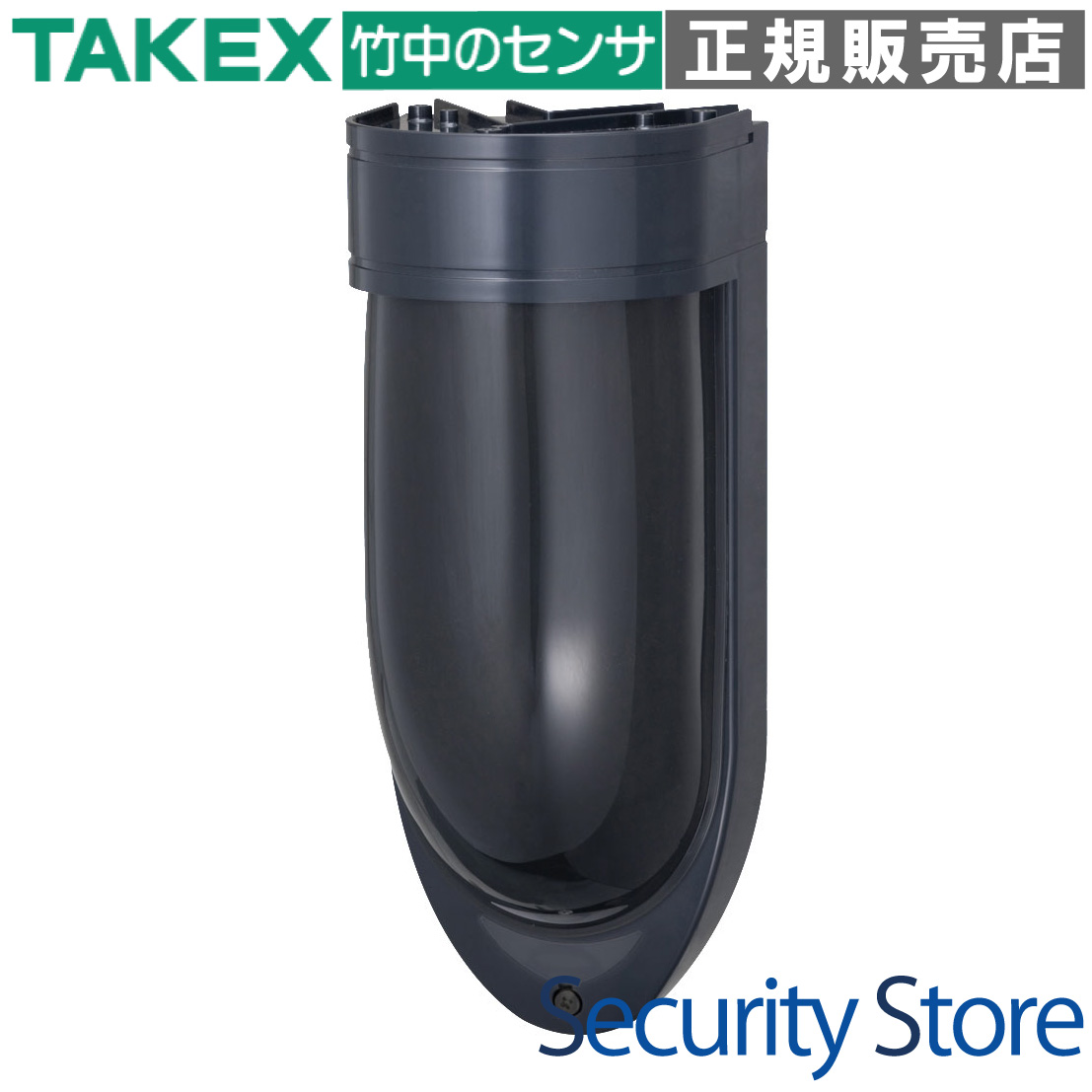

PIR-T35N(BL) 屋外・屋内用パッシブセンサー面警戒型 35m用ブラック

独自のトリプルミラー方式と高度な信号処理アルゴリズムを融合。35mの超ロングスパンをカーテン状に警戒し、外周監視や窓ライン防護における失報と誤動作を極限まで低減した、プロ仕様のパッシブセンサーです。

型番： PIR-T35N(BL)
製品名： 屋外・屋内用パッシブセンサー面警戒型 35m用ブラック
検知方式： パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）

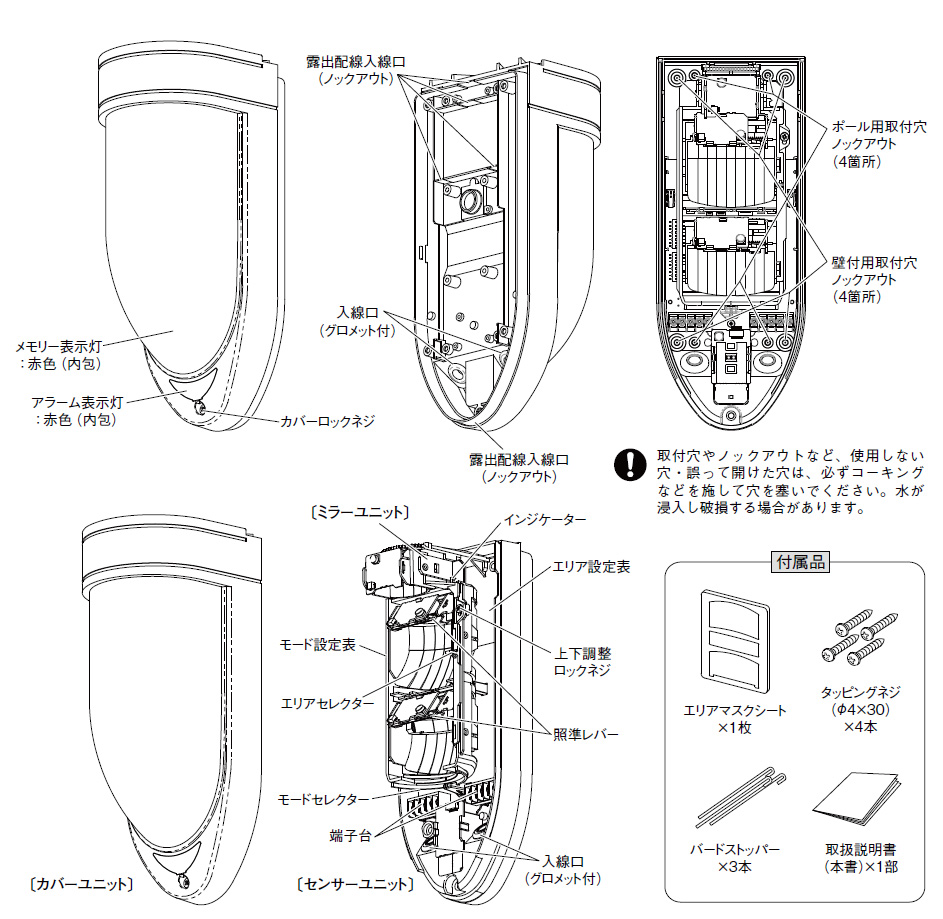

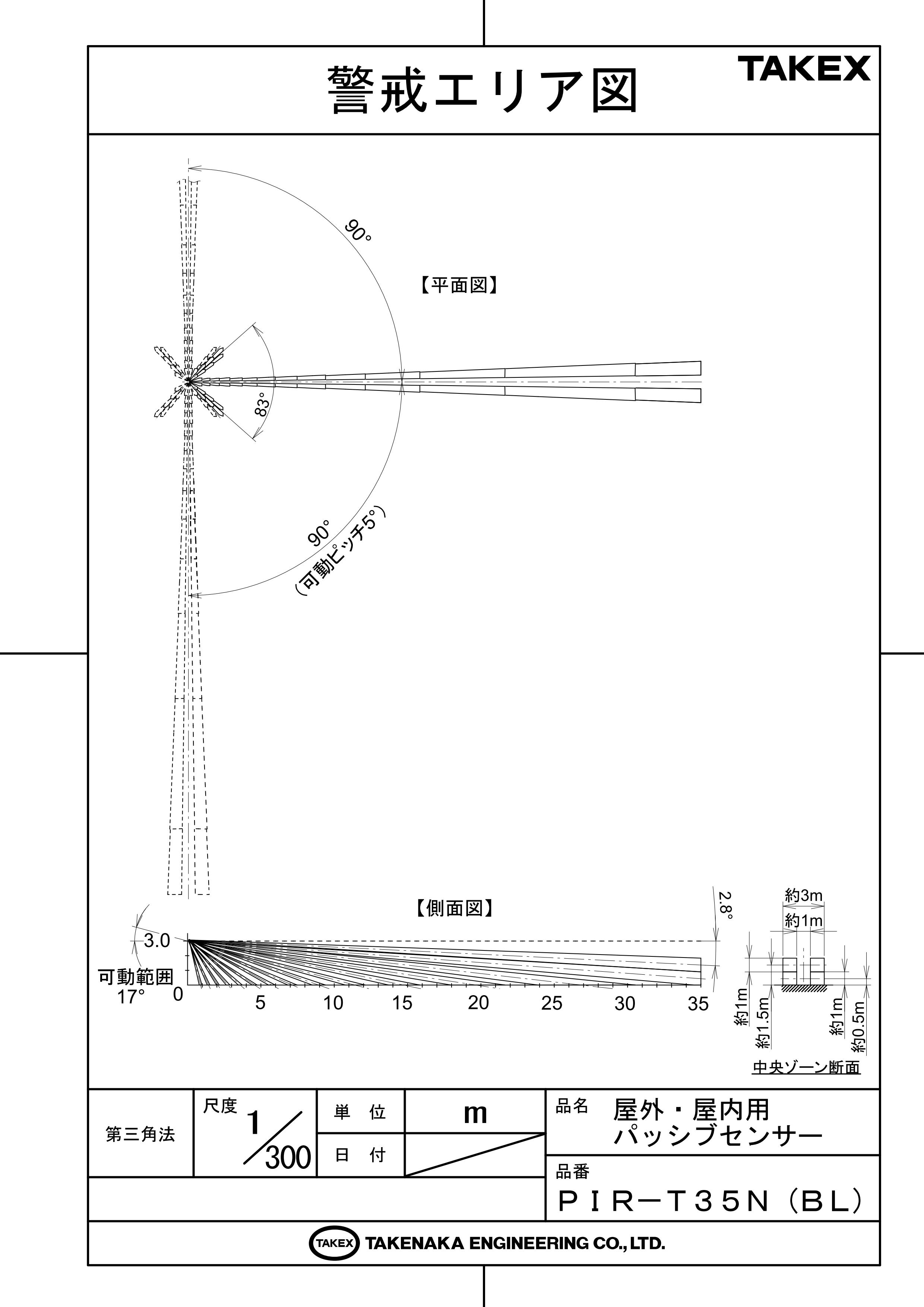

警戒エリア： 面警戒（最長35m）
主な用途： 建物外周、フェンス沿い、窓・壁面のライン警戒
設置環境： 屋外・屋内（IP55防雨構造、ブラック筐体）

資料ダウンロード

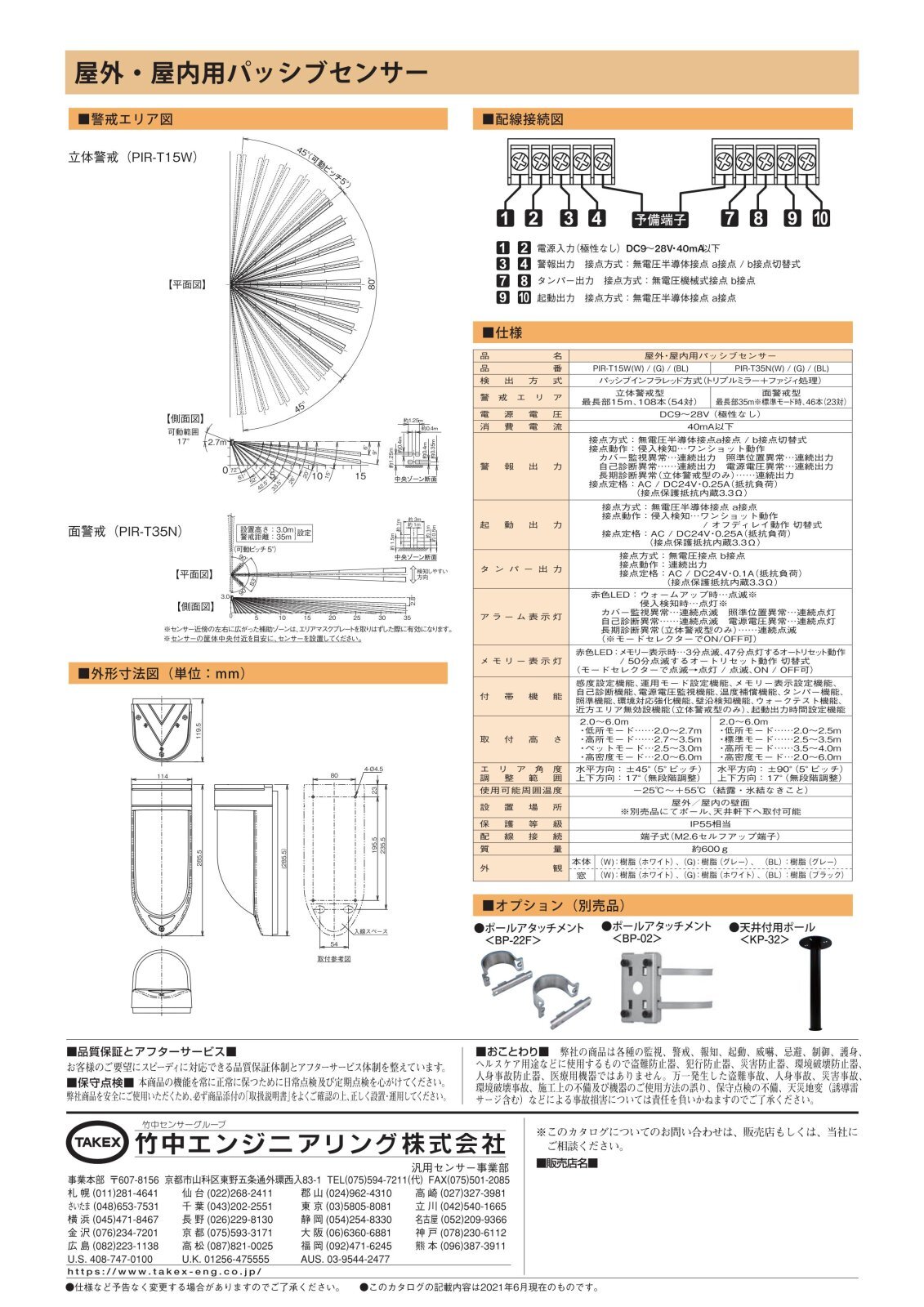

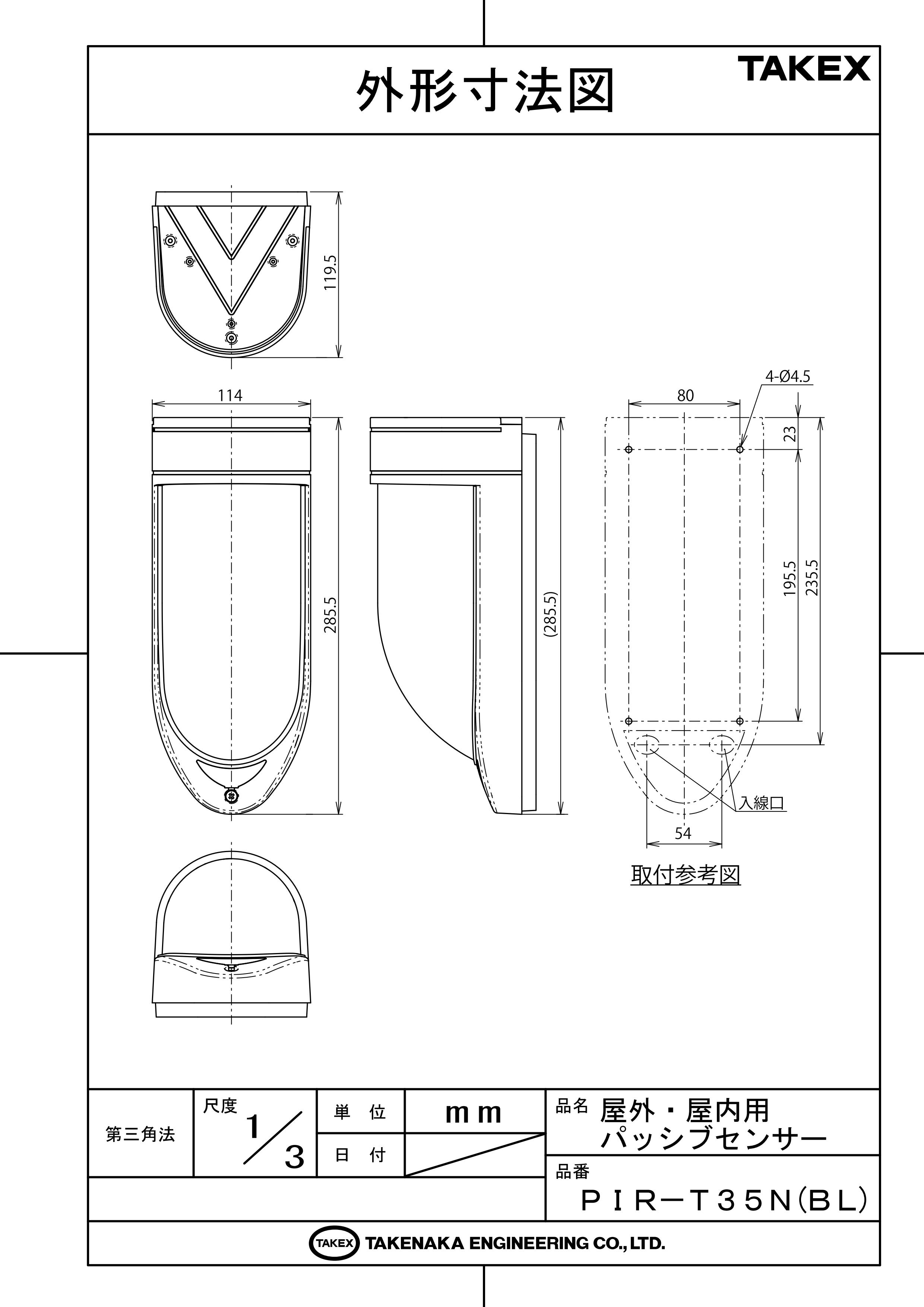

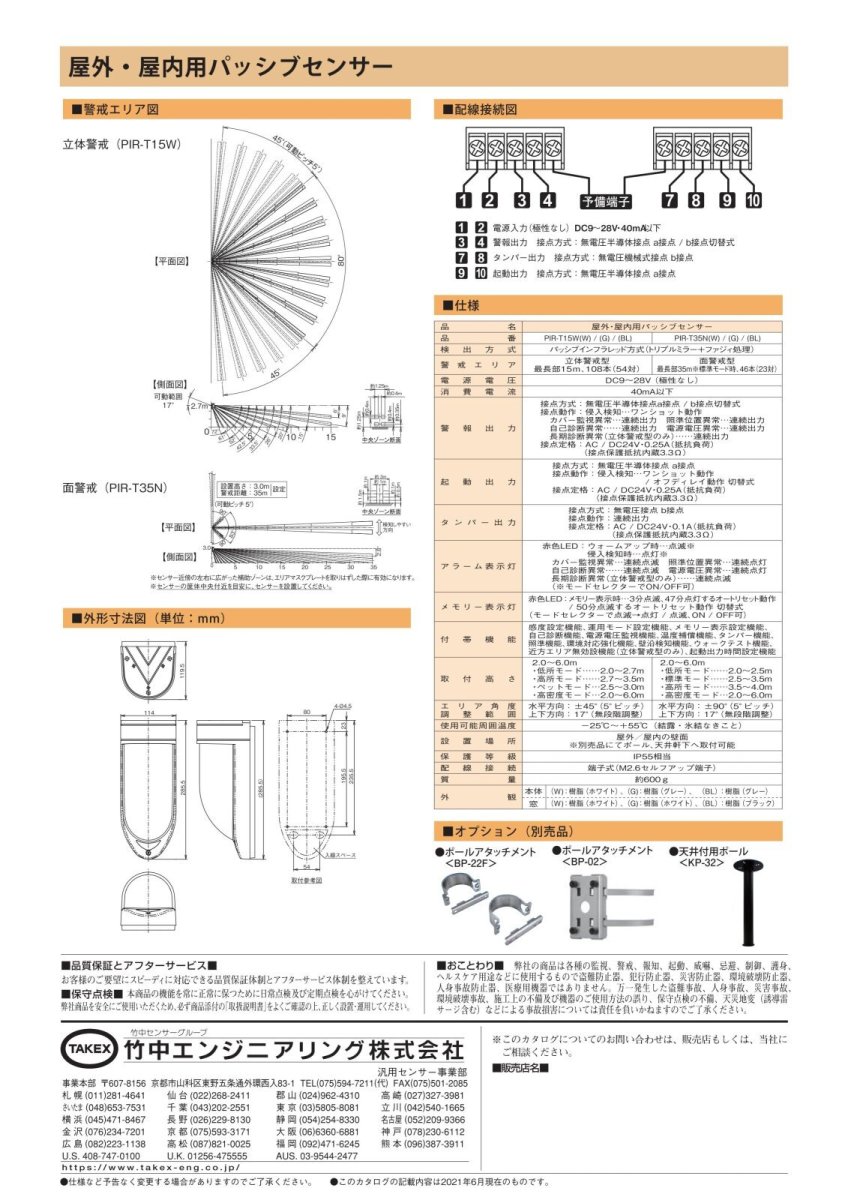

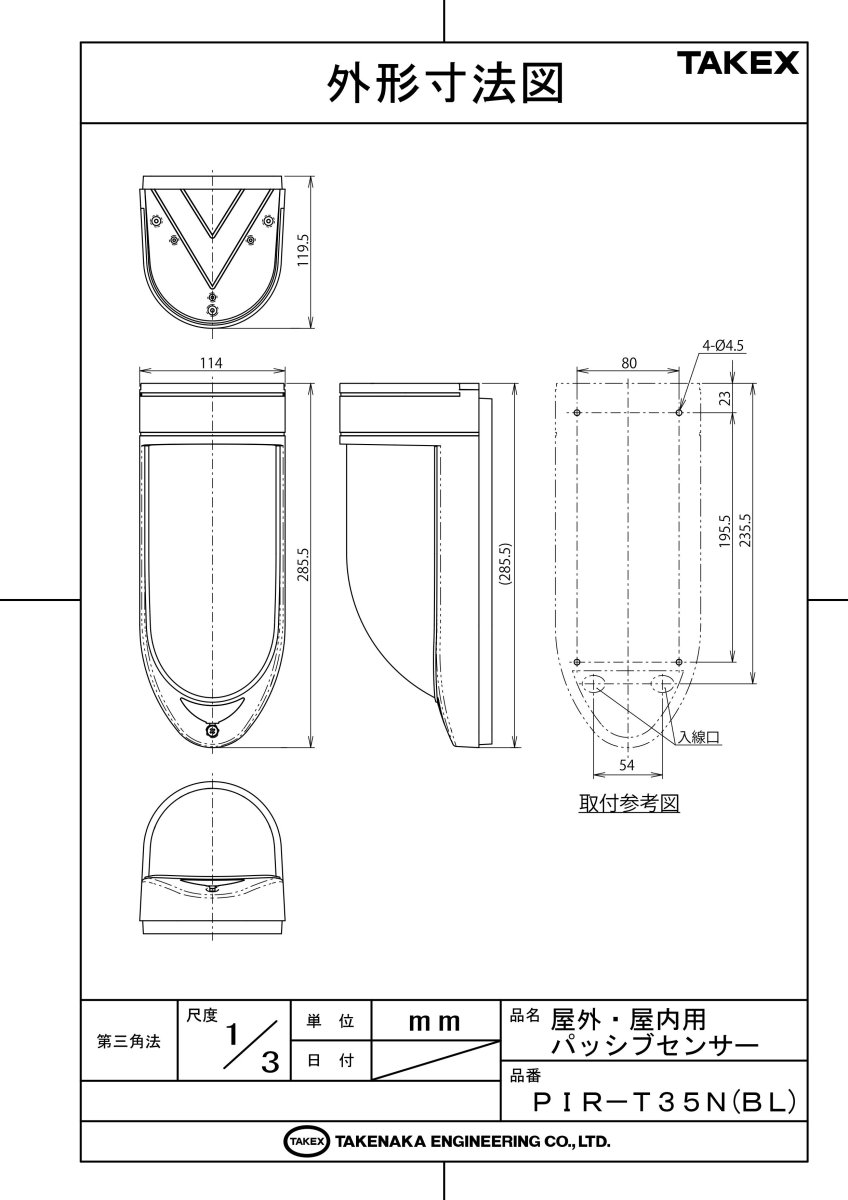

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

広大な工場や倉庫の敷地外周警戒
商業施設の窓ライン・壁面沿いの侵入監視
フェンス沿いのロングスパン警戒（最大35m）
デザイン性を重視する建物のブラック壁面への設置

導入前に確認したいポイント

電源電圧（DC9?28V）の確保と電圧降下の確認
検知ライン上に揺れる樹木や障害物がないか

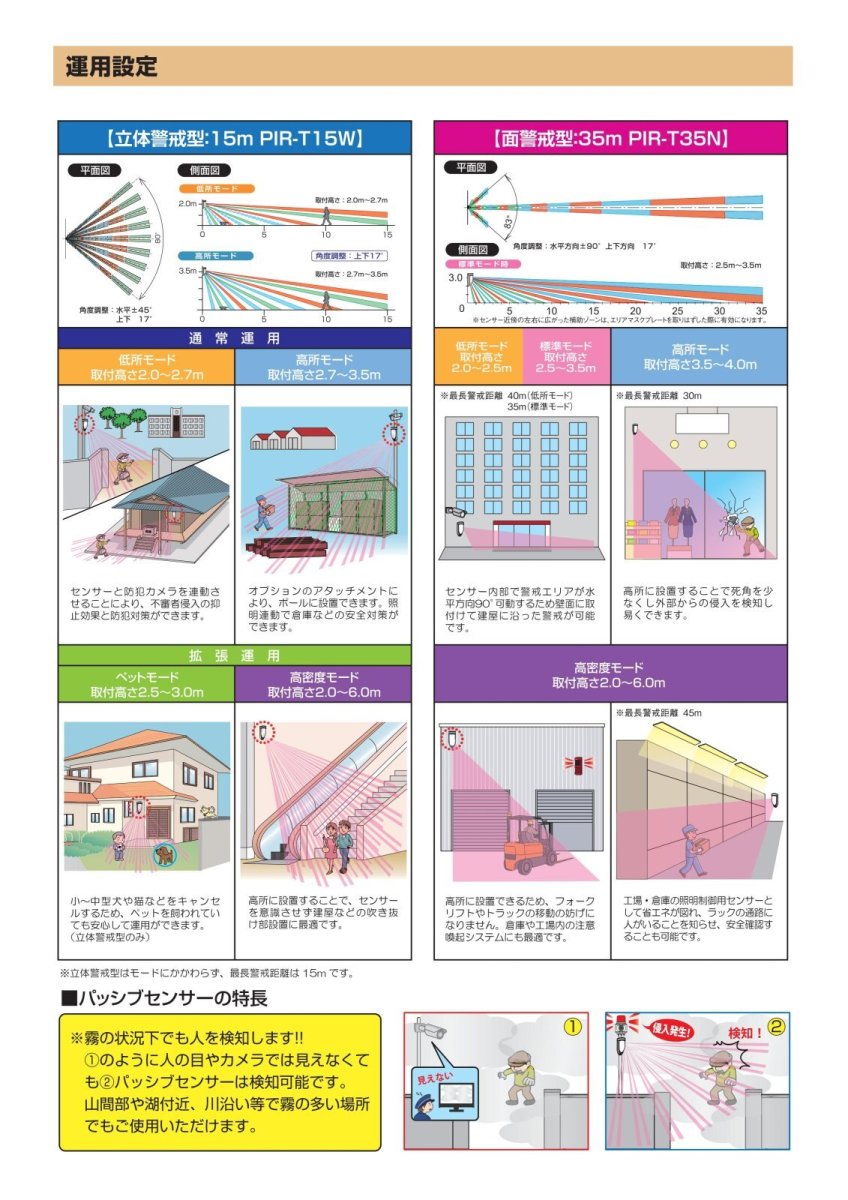

設置高さと運用モード（低所/標準/高所/高密度）の適合
地面が水平であるか（傾斜がある場合は調整が必要）

特長

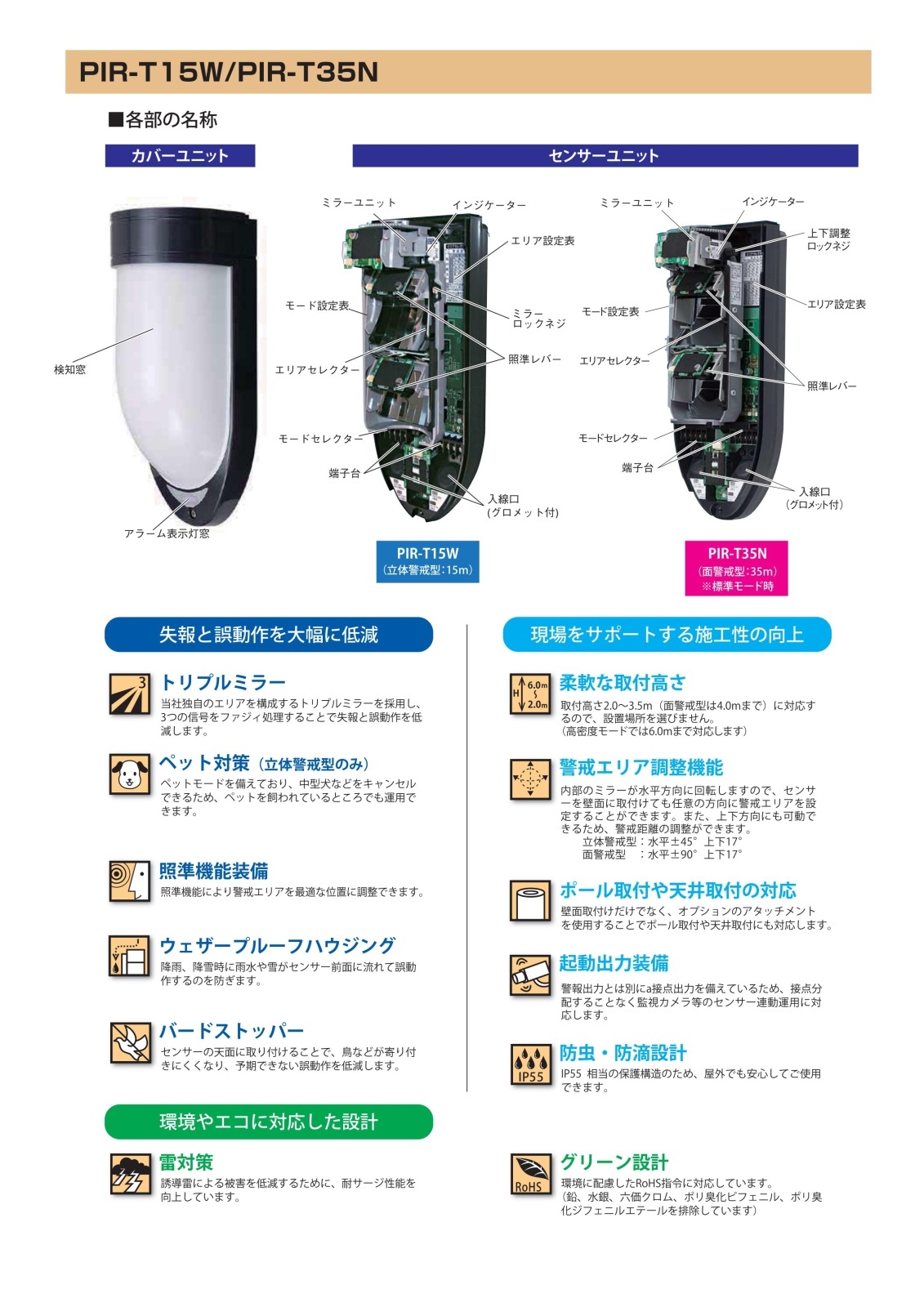

独自のエリアを構成するトリプルミラー方式

センサー内部に3組の独立した光学系ユニットを搭載。それぞれに新開発のツイン型素子を採用し、これらを高度なアルゴリズムで統合処理することで、35m先までの確実な検知と、環境変化による誤動作の抑制を両立しています。外灯のようなデザインにより、外部からエリアの向きを推測されにくい秘匿性も備えています。

小動物による誤動作を大幅に低減

ミラーごとに独立した検出部と信号処理により、猫などの小動物による誤動作を効果的にキャンセルします。さらに、天面にバードストッパーを取り付けることで鳥の飛来による影響も防ぎます。※高密度モード時は小動物キャンセルが無効になるため、用途に応じたモード選択が可能です。

最大6mの高所設置に対応

取付高さ2.0mから最大6.0m（高密度モード時）まで対応しており、いたずら防止のために人が容易に触れない高さへ設置することが可能です。隙間のない高密度なエリア構成により、高い位置からの見下ろし警戒でも確実な捕捉を実現します。

    選定時に評価したい強み
    超長距離35m警戒： 1台で広範囲をカバーでき、システム全体のコストを抑制可能。
優れた耐環境性能： IP55相当の防雨構造に加え、強化された耐サージ性能（雷対策）を搭載。
柔軟な調整機能： 内部ミラー可動により、水平±90°、上下17°の広範なエリア調整が可能。
自己診断システム： 素子破損や電圧異常、カバー開閉をLED点滅で知らせる保守支援機能を内蔵。



LED表示・動作状態ガイド

状態	LED表示パターン（赤色）	内容・復旧条件
ウォームアップ	約1分間点滅	電源投入直後の安定待ち状態。
侵入検知	約2秒間点灯	警戒エリア内での人体検知（警報出力連動）。
電源電圧異常	連続点灯	供給電圧が約8.5V以下。正常範囲に戻ると消灯。
カバー監視異常	連続点滅（高速）	カバー開閉後に発生。カバーを閉じて2回検知動作で復旧。
自己診断異常	連続点滅（低速）	素子破損または回路断線。点検・修理が必要です。

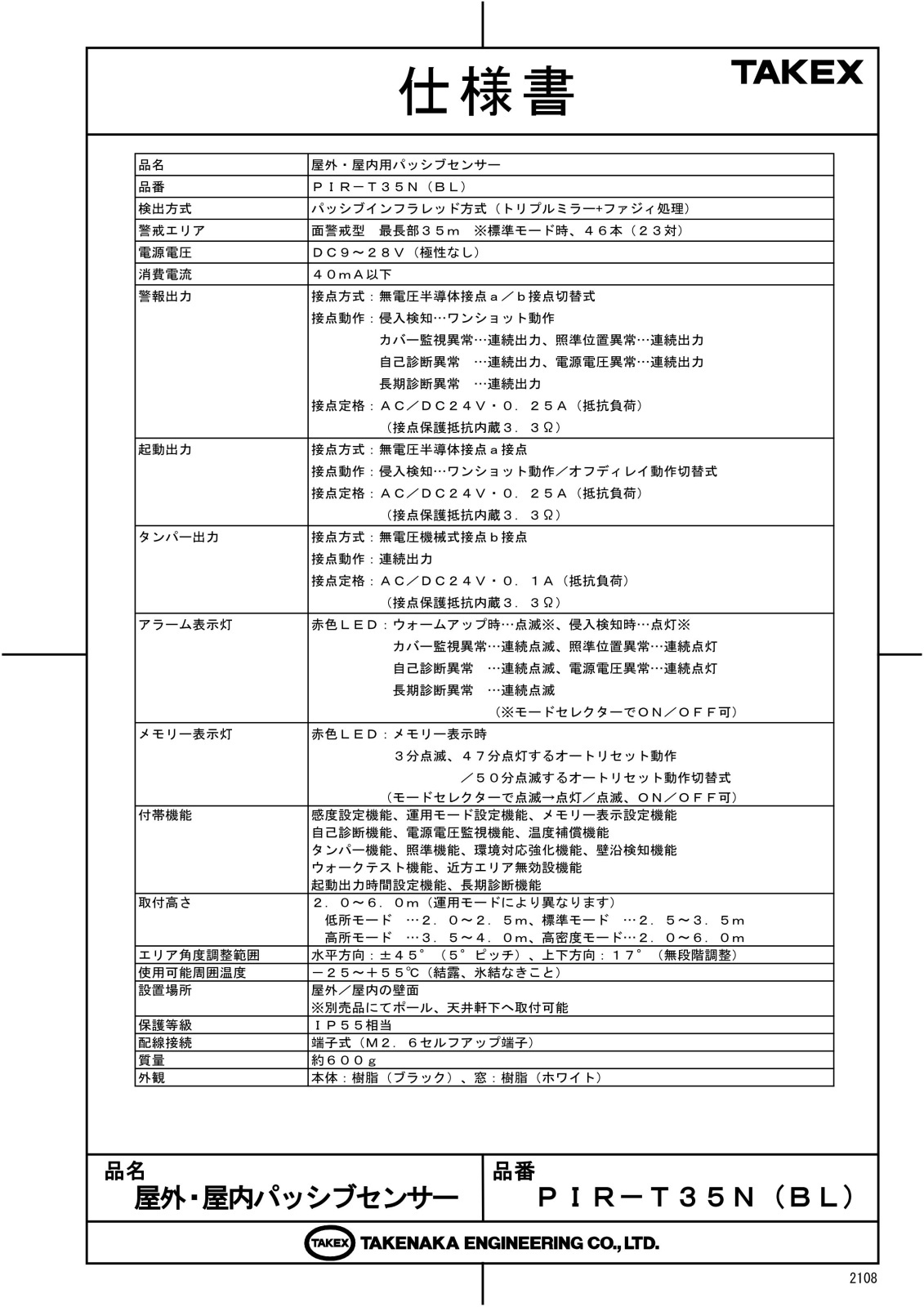

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサー
品番	PIR?T35N（BL）
検出方式	パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
警戒エリア	面警戒型　最長部35m　※標準モード時、46本（23対）
電源電圧	DC9?28V（極性なし）
消費電流	40mA以下
警報出力	接点方式：無電圧半導体接点a／b接点切替式接点動作：侵入検知…ワンショット動作、異常検知（カバー・照準・自己診断・電圧・長期診断）時…連続出力接点定格：AC／DC24V・0.25A（抵抗負荷）
起動出力	接点方式：無電圧半導体接点a接点接点動作：侵入検知…ワンショット動作／オフディレイ動作切替式接点定格：AC／DC24V・0.25A（抵抗負荷）
タンパー出力	接点方式：無電圧機械式接点b接点、定格：AC／DC24V・0.1A
表示灯	赤色LED（アラーム・異常表示）、赤色LED（メモリー表示）
付帯機能	感度設定、運用モード設定、自己診断、電源電圧監視、温度補償、タンパー、照準、壁沿検知、長期診断、メモリー表示等
取付高さ	2.0?6.0m（運用モードにより異なる：低所2.0-2.5m/標準2.5-3.5m/高所3.5-4.0m/高密度2.0-6.0m）
調整範囲	水平方向：±90°（5°ピッチ）、上下方向：17°（無段階）
設置場所	屋外／屋内の壁面（IP55相当）
使用可能温度	?25?＋55℃（結露・氷結なきこと）
質量・外観	約600g、本体：樹脂（グレー）、窓：樹脂（ブラック）

FAQ

Q：最大検知距離はどのくらいですか？ A：面警戒（カーテン状）で最大35mの超ロングレンジ警戒が可能です。

Q：小動物による誤報は防げますか？ A：独立した3組のミラーとファジィ信号処理により、猫などの小動物による誤動作を大幅に軽減しています。

Q：設置高さはどのくらいが推奨ですか？ A：運用モードにより異なりますが、標準的な設置では2.5m〜3.5m、高密度モードでは最大6mまで対応可能です。

Q：カバーを閉めた後、LEDが点滅し続けるのはなぜですか？ A：カバー監視異常（タンパー）の状態です。カバーを閉めた状態で警戒エリア内を2回横切り、正常に検知させることで点滅が停止します。

Q：電源電圧に極性はありますか？ A：DC9?28Vの無極性タイプですので、施工時の結線ミスを軽減できます。

Q：雨のかかる屋外でも設置できますか？ A：IP55相当の防雨構造ですので、屋外壁面への設置が可能です。

Q：夜間の車のヘッドライトで誤動作しませんか？ A：独自の光学設計により光の影響を受けにくくなっていますが、極端に強い直射光や路面反射を避けるよう、取付位置や角度を調整してください。

Q：警報出力の接点方式を教えてください。 A：内部のモードセレクターにより、a接点とb接点を切り替えて使用することが可能です。

Q：感度の調整は可能ですか？ A：内部DIPスイッチにより、130%（高感度）、100%（標準）、70%（低感度）、40%（最低感度）の4段階に設定可能です。

Q：雷による故障が心配です。 A：CE規格に準拠した耐サージ性能を強化しており、誘導雷による被害を低減する設計になっています。
