AHD PTZカメラ [PTZ-910AH]

AHD PTZカメラ [PTZ-910AH]

販売価格: 会員のみ販売

商品詳細

AHD 2.0 PTZカメラ 光学10倍ズーム 屋外IP66 UTC制御対応

AHD PTZカメラ PTZ-910AH

PTZ-910AHは、アナログ配線インフラをそのまま活用しながらフルHD（1080p）の高精細映像を実現する、光学10倍ズームレンズ搭載のPTZドームカメラです。 ハウジング一体型構造に冷却ファンを内蔵し、過酷な屋外環境下でも安定した旋回監視を可能にします。UTC（同軸重畳制御）に対応しているため、既存の同軸ケーブル1本で映像伝送とカメラ制御の両方を完結できる、施工性に極めて優れたモデルです。

  • 型番：PTZ-910AH
  • 解像度：1920 × 1080（フルHD）
  • レンズ：光学10倍ズーム（f=5.1〜51mm）
  • 通信方式：同軸重畳（UTC） / RS-485
  • 環境性能：屋外IP66準拠（ファン内蔵）

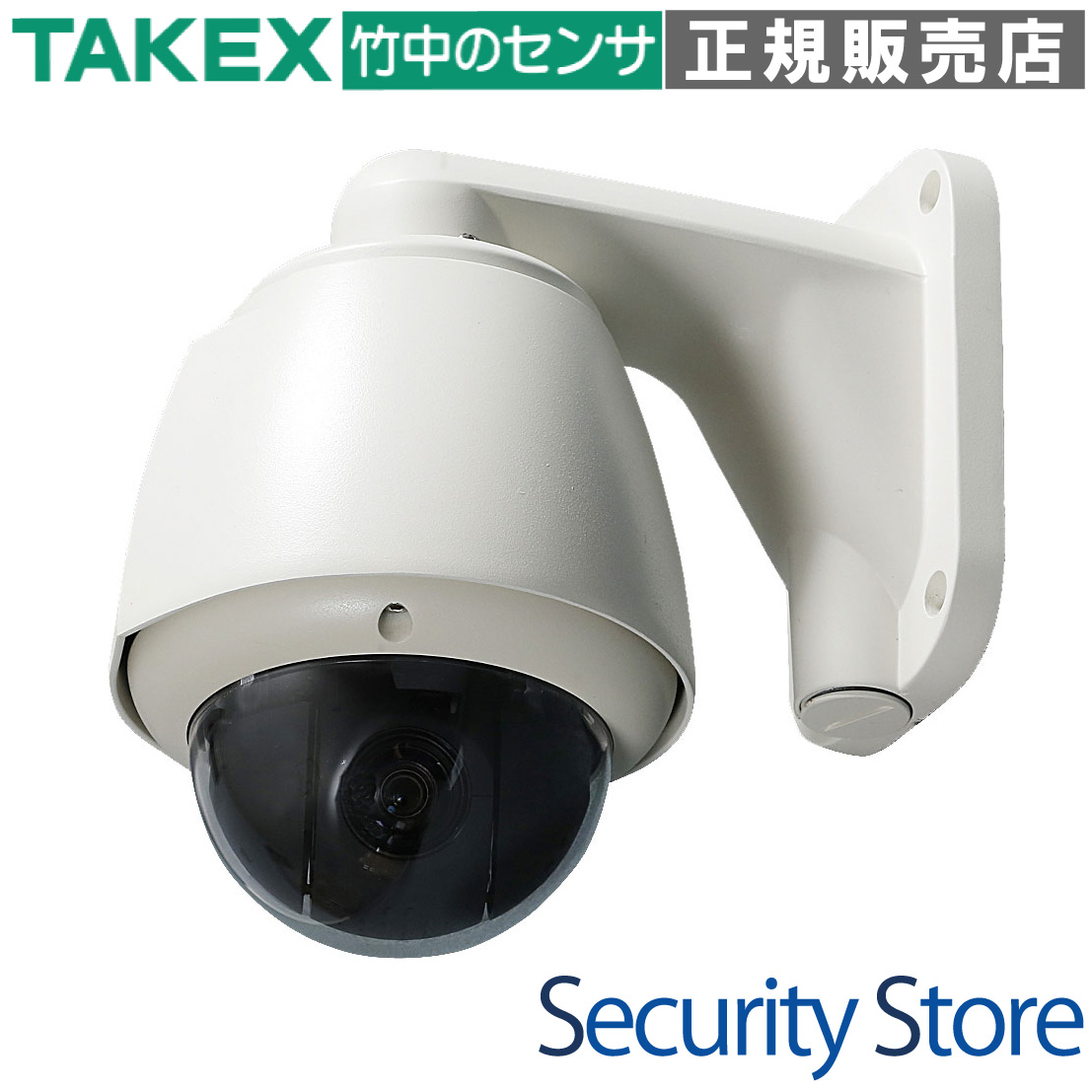

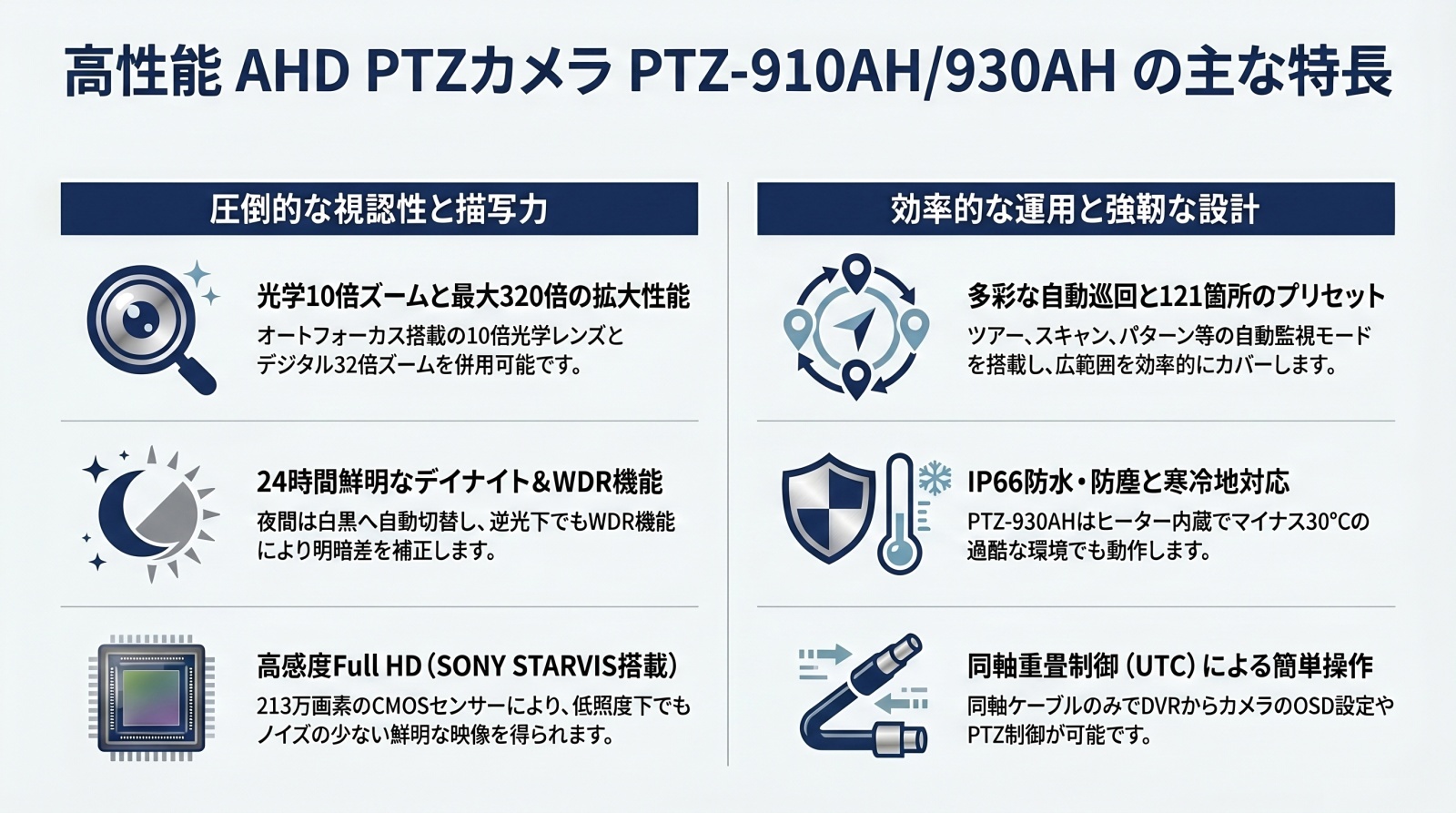

AHD PTZカメラ PTZ-910AH 製品画像

資料ダウンロード

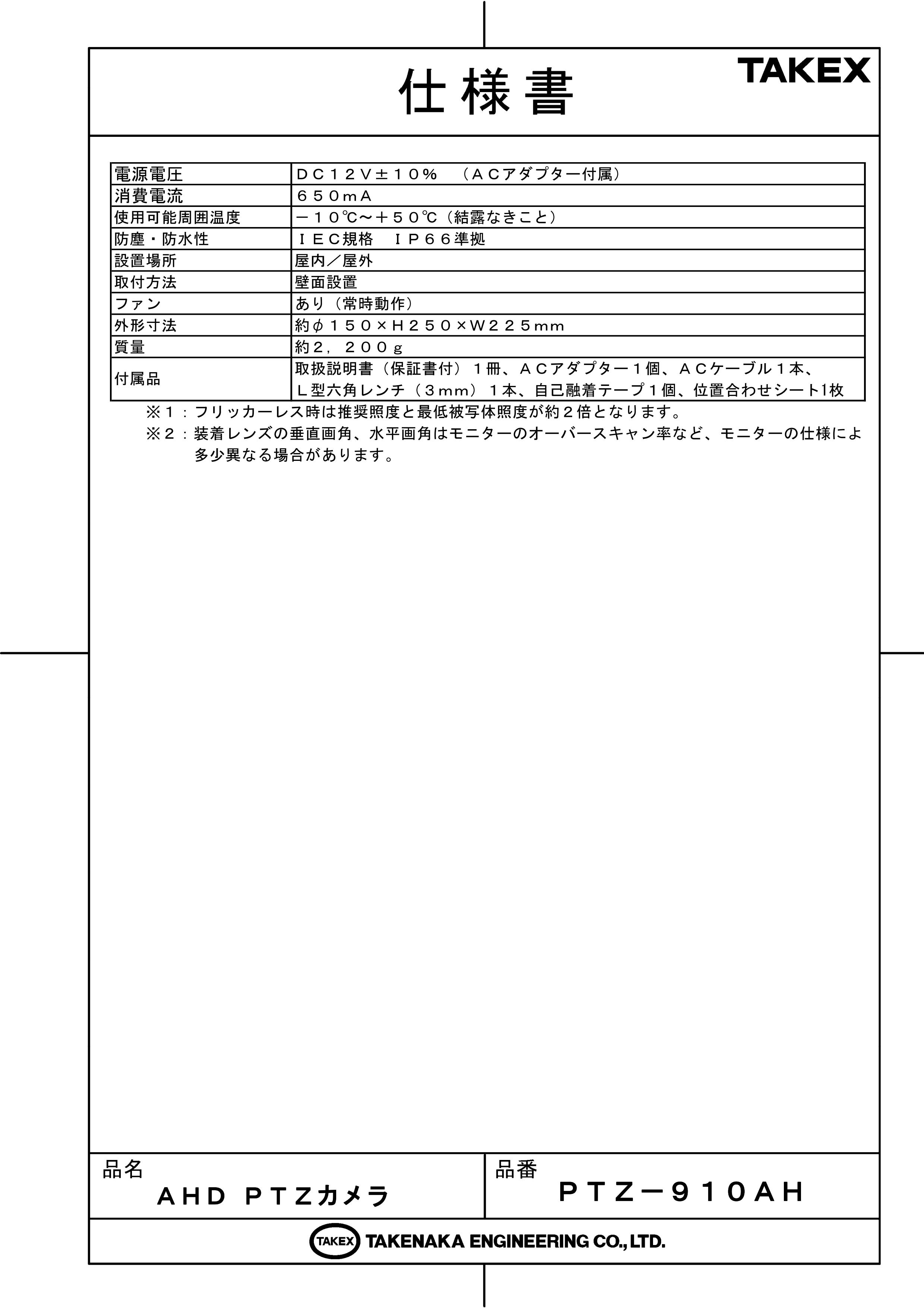

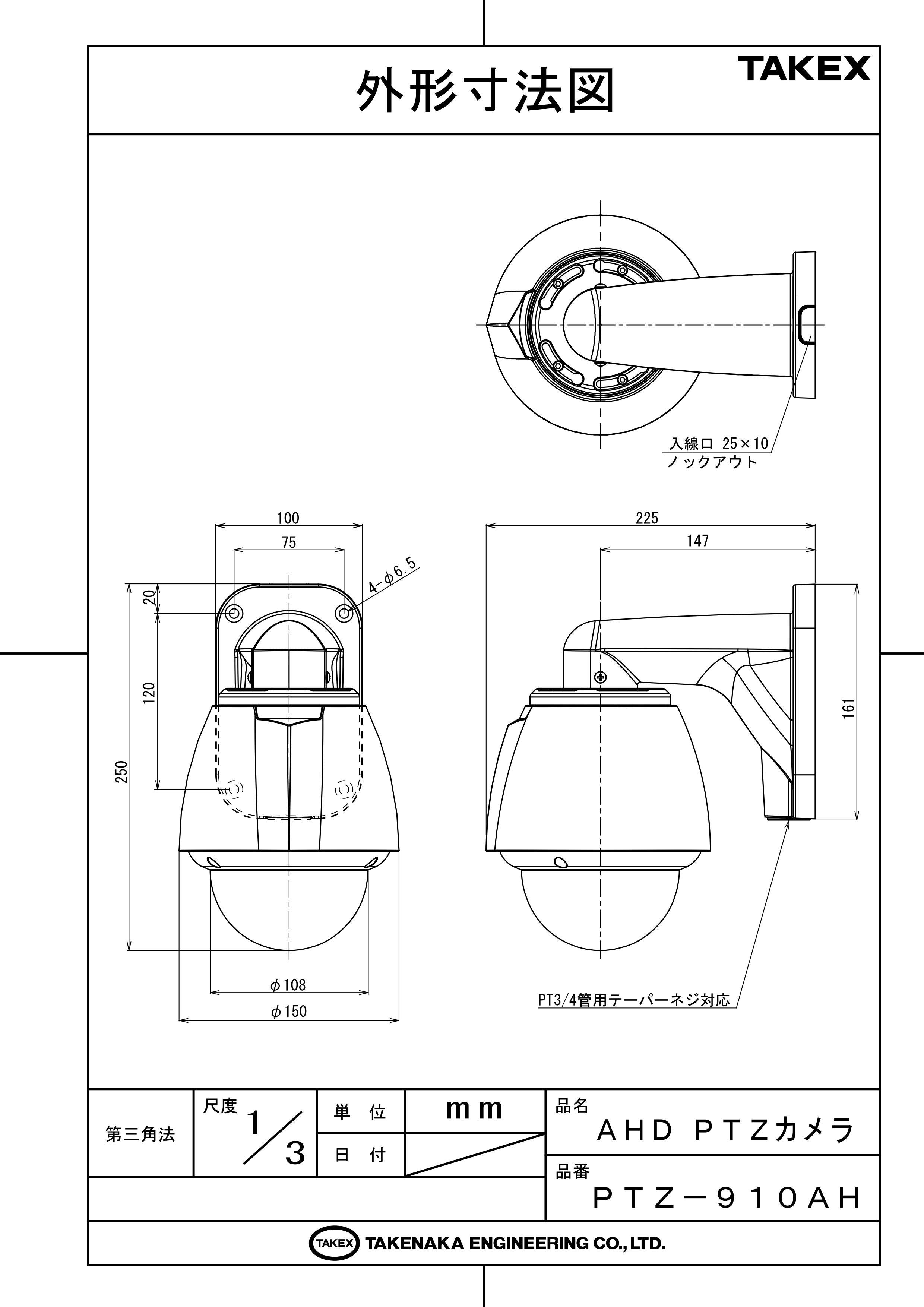

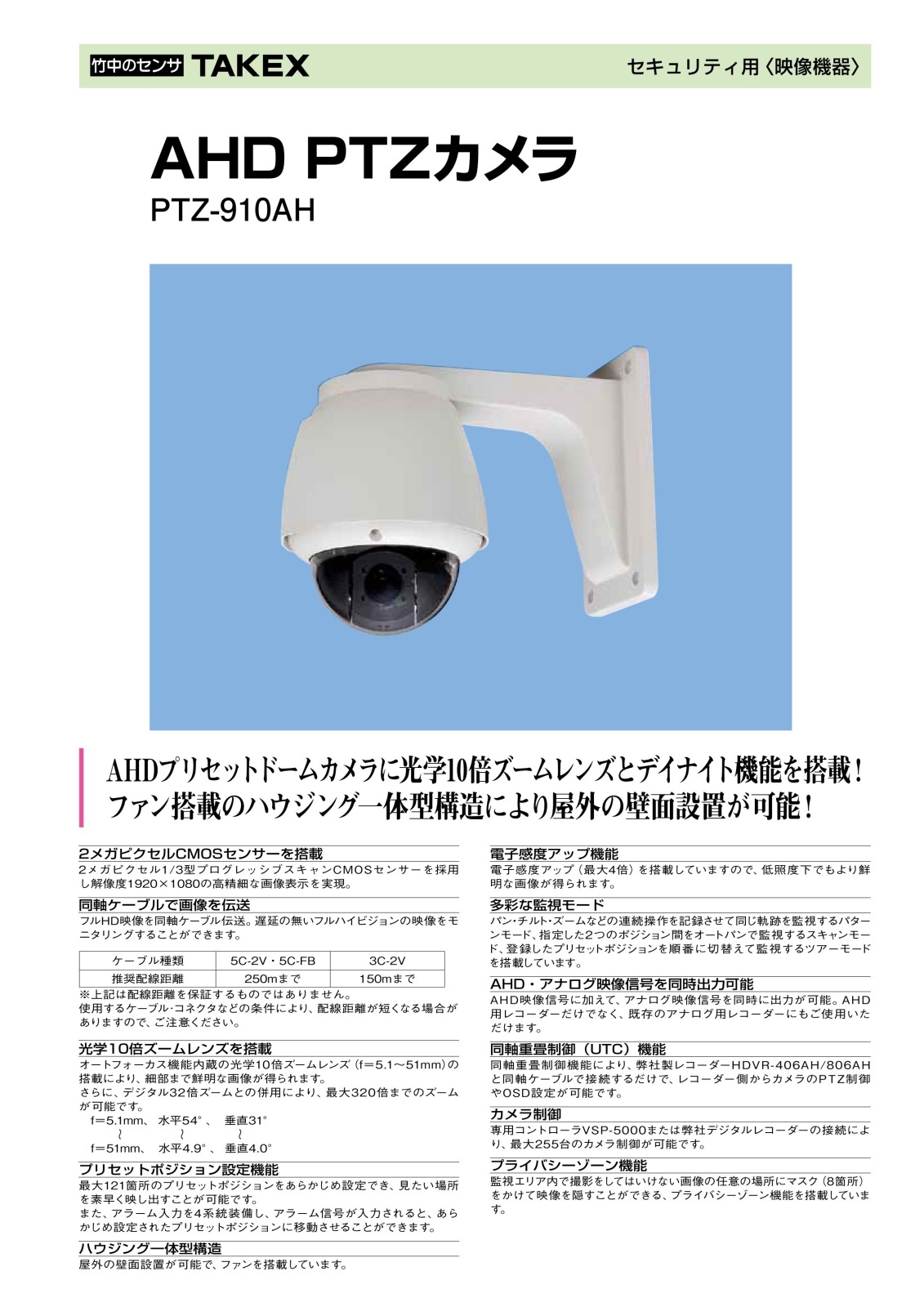

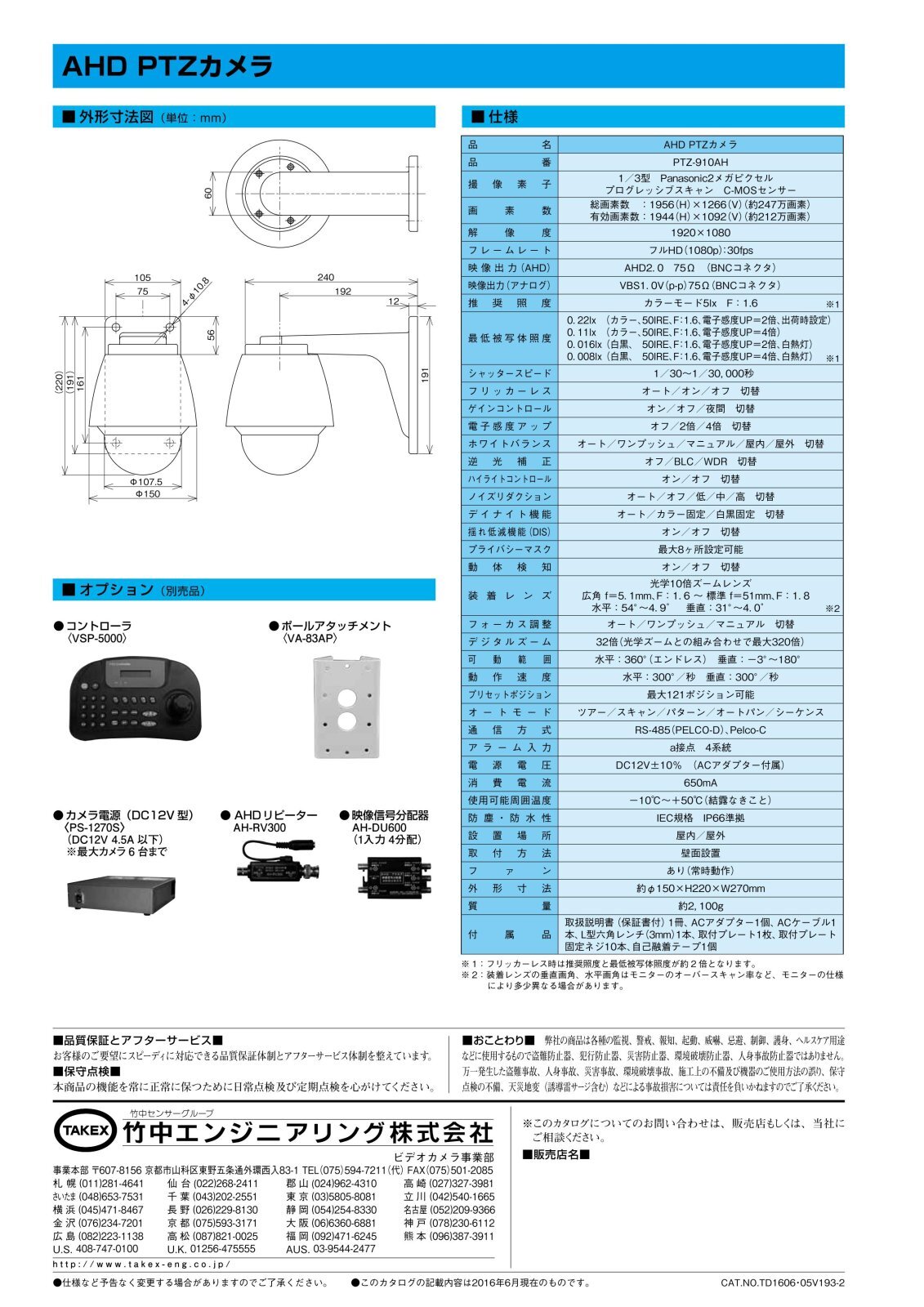

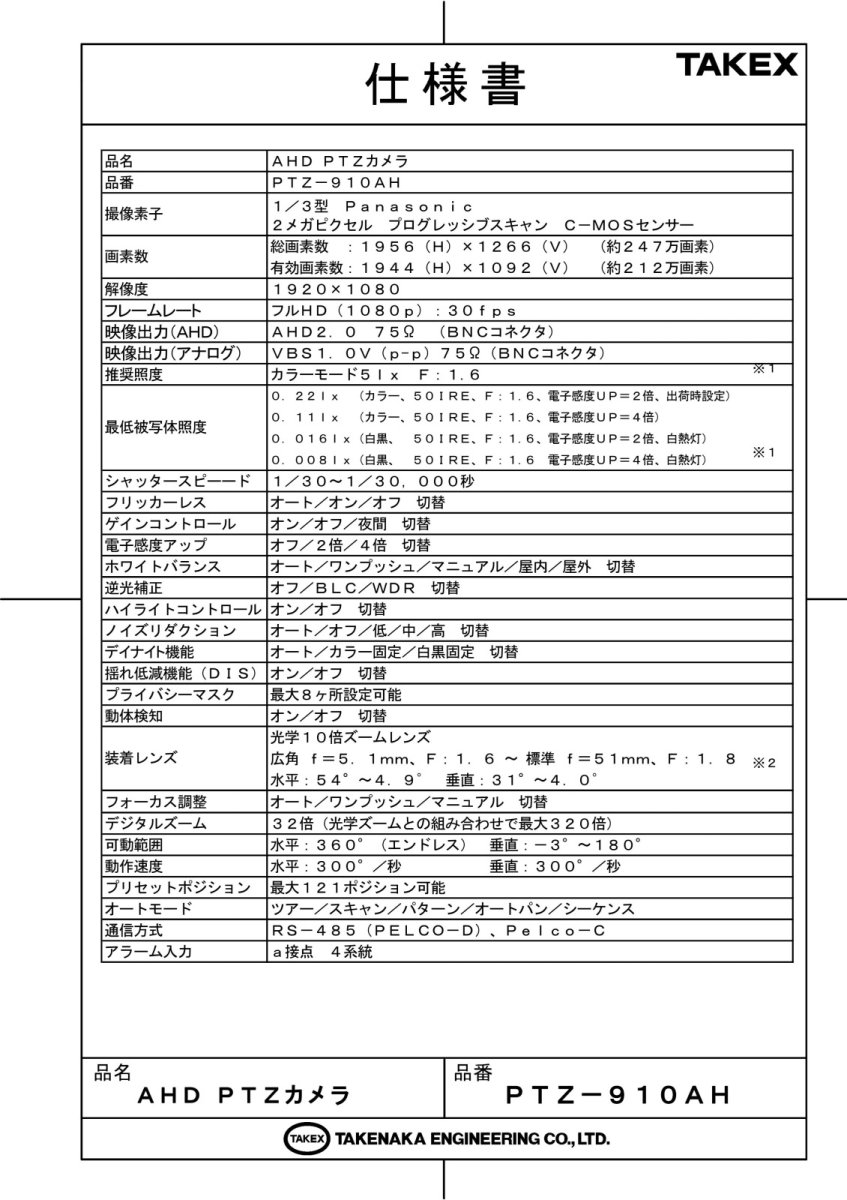

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既設アナログシステムのハイビジョン化
  • 広範囲な駐車場の巡回監視
  • 店舗や工場の要所ズーム確認
  • 屋外壁面への直接設置が必要な現場

導入前に確認したいポイント

  • 接続レコーダーがAHD 2.0に対応しているか
  • 同軸ケーブルの長さが推奨範囲内か（5C-FBで250m）
  • UTC制御を利用するか、RS-485配線を行うか
  • 電源重畳型（ワンケーブル）ではないため、カメラ側に電源が必要

特長

2メガピクセル SONY STARVIS CMOSセンサー搭載

1/2.8型 SONY STARVIS CMOSセンサーを採用。1920×1080の高精細なフルHD画像を30fpsの滑らかなフレームレートで提供します。低照度環境下でのノイズ耐性に優れ、夜間でも鮮明な証拠能力を発揮します。

光学10倍 × デジタル32倍の強力なズーム機能

焦点距離5.1mmから51mmをカバーするオートフォーカス内蔵・光学10倍ズームレンズを搭載。デジタルズーム32倍を併用することで最大320倍までの拡大が可能となり、離れた場所のナンバープレートや人物の表情もしっかりと捉えます。

UTC（同軸重畳制御）による配線の簡素化

映像信号を伝送する同軸ケーブルに制御信号を乗せるUTC機能（Pelco-Cプロトコル）に対応。従来のPTZカメラで必須だったRS-485通信線の敷設が不要になり、レコーダー側から直接ズーム・旋回操作やOSD設定が可能です。

屋外設置を支えるIP66防水・ファン内蔵ハウジング

IEC規格IP66に準拠した強固な防塵防水設計。さらに内部に冷却ファンを標準搭載しており、夏季の直射日光による温度上昇を抑制。屋外の壁面にそのまま設置して長期間安定した運用が可能です。

最大121箇所のプリセットと多彩な自動監視モード

見たい場所をあらかじめ登録し、瞬時に呼び出す「プリセットポジション」は最大121箇所まで設定可能。登録地点を順次巡回する「ツアー」、2点間を往復する「スキャン」、手動操作をトレースする「パターン」など、無人監視を自動化する機能を網羅しています。

AHD・アナログ映像信号の同時出力に対応

高精細なAHD映像出力に加え、従来のアナログ（VBS）出力端子も装備。設置時のテストモニター接続が容易になるほか、既存のアナログシステムのレコーダーへ接続しての暫定的な運用も可能です。

WDR（ワイドダイナミックレンジ）と高度な画像補正

明暗差が激しい環境でも白飛び・黒つぶれを抑えるWDR機能を搭載。さらに、電子感度アップ（最大4倍）やデイナイト機能により、カラー0.05 lx、白黒0.0015 lx（4倍時）という極低照度下でも被写体を逃しません。

アラーム入力を4系統装備しセンサー連動が可能

外部センサーと接続可能なアラーム入力を4系統搭載。センサー検知に連動して、あらかじめ設定したプリセットポジションへ自動的にカメラを向けるといった高度なシステム構築が可能です。

選定時に評価したい強み

  • インフラ流用： 既設の同軸ケーブルをそのまま使ってフルHD化と制御を実現。
  • 施工コスト低減： UTC制御により通信線工事が不要、工期とコストを大幅圧縮。
  • 高い汎用性： 360°エンドレス旋回と光学10倍ズームで、1台で広範囲をカバー。
  • 信頼の屋外設計： ファン内蔵ハウジング一体型で、追加のケース購入が不要。

施工・設置ガイド

本機の性能を最大限に引き出すため、以下の施工条件を確認してください。

配線距離の目安（同軸ケーブル）

ケーブル種類 推奨配線距離 最大配線距離（限界値）
5C-2V / 5C-FB 250mまで 500m
3C-2V 150mまで 300m

電源配線と電圧降下（DC12V）

カメラ受電端での電圧が10.8V〜13.2Vの範囲に収まるように配線してください。

電線太さ (単線) 12V供給時の限界距離 13V供給時の限界距離
Φ0.65mm 10m 30m
Φ0.90mm 30m 50m
Φ1.20mm 50m 90m

内部設定・DIPスイッチ（RS-485利用時）

UTCを利用せず、RS-485通信で制御する場合のみ設定が必要です。

SW 1〜8 カメラID設定（バイナリ入力 1〜255）
SW 9〜10 プロトコル：OFF/OFF(Pelco-D 9600bps)、OFF/ON(Pelco-P 9600bps)
SW 12 終端抵抗（ON：有効 / OFF：無効）

トラブルシューティング

症状 確認事項・処置
映像が出ない 電源電圧を確認してください。極性の間違いや電圧降下（10.8V未満）がないかテスターで測定してください。
PTZ操作ができない UTC利用時はレコーダーのプロトコルが「Pelco-C」か確認。RS-485時はIDとボーレートの不一致、または極性逆接を確認。
ピントが合わない ドームカバーの汚れを清掃してください。またはOSDメニューからフォーカスモードを「オート」に設定し直してください。
夜間にノイズが多い OSDメニューでノイズリダクション設定を「中」または「高」に調整してください。

製品仕様

カメラ・映像仕様
撮像素子1/2.8型 SONY STARVIS 2メガピクセル プログレッシブスキャン CMOS
有効画素数1945(H) × 1097(V)（約213万画素）
解像度 / フレームレート1920×1080 / 30fps
映像出力AHD2.0 (BNC) / アナログ VBS1.0V(p-p) (BNC)
最低被写体照度カラー: 0.2 lx (感度UPオフ) / 0.05 lx (感度UP 4倍)
白黒: 0.005 lx (感度UPオフ) / 0.0015 lx (感度UP 4倍)
電子感度アップオフ / 2倍 / 4倍 切替
逆光補正オフ / BLC / WDR 切替
デイナイトオート / カラー固定 / 白黒固定
レンズ・旋回・機能
装着レンズ光学10倍ズーム (f=5.1mm〜51mm, F1.6〜F1.8)
画角水平：54°〜4.9° / 垂直：31°〜4.0°
ズーム光学10倍 × デジタル32倍（最大320倍）
可動範囲水平：360°（エンドレス） / 垂直：-1° 〜 180°
旋回速度水平最大 300°/秒 / 垂直最大 300°/秒
オートモードツアー / スキャン / パターン / オートパン / シーケンス
通信方式UTC (Pelco-C) / RS-485 (Pelco-D/P)
アラーム入力a接点 4系統
設置・環境・電源
電源電圧 / 消費電流DC12V±10% / 650mA (ACアダプター付属)
使用周囲温度-10℃〜+50℃
防塵・防水性IEC規格 IP66準拠
外形寸法約 φ150 × H250 × W225mm
質量約 2,200g
ファンあり（常時動作）

FAQ

既存のアナログカメラ用レコーダーで映像を見ることができますか？ はい、アナログ映像出力（BNC黄）端子を備えているため、既存のアナログレコーダーにも接続可能です。ただし、その場合はアナログ解像度での表示となります。
UTC制御とは何ですか？ Up The Coaxの略で、同軸ケーブル1本で映像信号と制御信号（ズームや旋回操作）を同時に伝送する技術です。別途通信線を敷設する必要がありません。
夜間の暗闇でも撮影可能ですか？ 最低被写体照度0.0015 lx（白黒・感度UP時）まで対応しており、微光下でも撮影可能です。全くの無光（0 lx）環境では、別途赤外線投光器が必要です。
最大で何メートルまで配線できますか？ 5C-FB同軸ケーブルを使用した場合、推奨250m、最大500mまでの伝送が可能です。距離が長くなると画質が低下する場合があるためご注意ください。
設定メニュー（OSD）はどうやって表示させますか？ 対応レコーダーのPTZ操作画面から「プリセット95」を実行することでメニューが表示されます。
屋外の壁に直接取り付けられますか？ はい、壁面設置用のブラケットが一体となったハウジング構造ですので、そのまま屋外の壁面に取り付け可能です。
アラーム入力はどう使いますか？ 例えば人感センサーなどの外部機器と接続し、センサーが反応した際にカメラを特定の方向（入り口など）に自動で向けさせることができます。
電源は同軸ケーブルから供給されますか？ 本機は電源重畳（ワンケーブル）型ではありません。カメラの近くにDC12Vの電源を供給する必要があります（ACアダプターが付属しています）。
PTZ-930AHとの違いは何ですか？ PTZ-930AHは内部にヒーターを搭載しており、-30℃までの寒冷地に対応しています。本機（910AH）はヒーター非搭載で、-10℃までの対応です。
ズーム速度や旋回速度は調整できますか？ 旋回速度は最大300°/秒の高速移動が可能です。操作時の速度は接続するレコーダーやコントローラー側のジョイスティック操作感度等に依存します。
