AHD PTZカメラ ヒーター付 [PTZ-930AH]

AHD PTZカメラ ヒーター付 [PTZ-930AH]

販売価格: 会員のみ販売

商品詳細

AHD 2.0 PTZカメラ ヒーター内蔵 光学10倍ズーム 屋外用 IP66 寒冷地対応

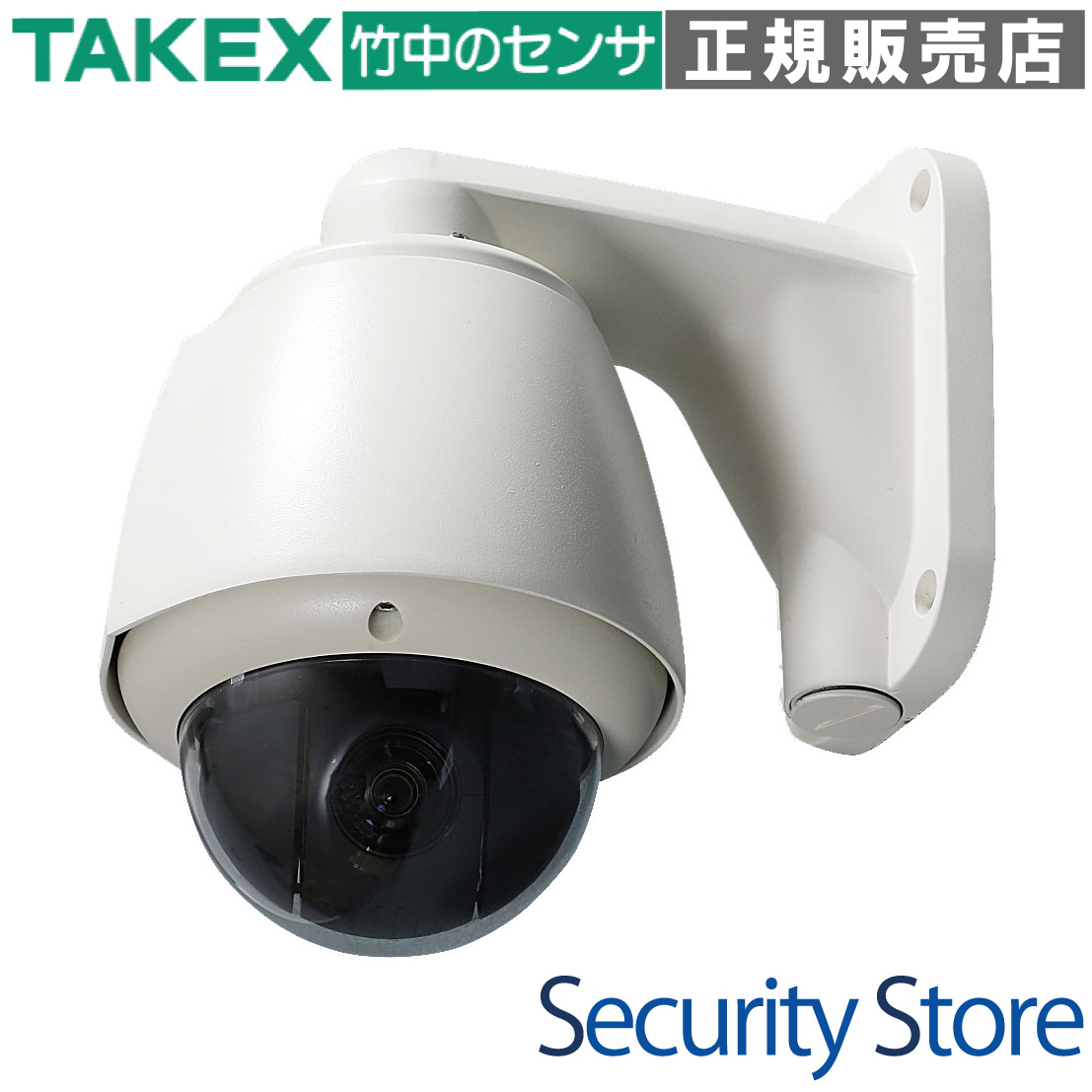

PTZ-930AH AHD PTZカメラ ヒーター付

PTZ-930AHは、フルHD（1080p）の高精細な映像監視と、パン・チルト・ズームの自在な操作を両立したAHD 2.0方式のドームカメラです。ファンとヒーターを標準搭載したハウジング一体型構造により、-30℃の極寒環境でも安定した稼働を実現。光学10倍ズームレンズを搭載し、広範囲の俯瞰から特定の被写体へのズームまで、1台で幅広い監視ニーズに応えます。

  • 型番： PTZ-930AH
  • 解像度： 1920×1080 (フルHD)
  • ズーム性能： 光学10倍 / デジタル32倍 (最大320倍)
  • 対応環境： 屋外 (IP66) / 寒冷地 (-30℃〜+50℃)
  • 制御方式： 同軸重畳制御 (UTC) / RS-485
  • 主要機能： プリセット(121点)、ヒーター/ファン内蔵、WDR、デイナイト

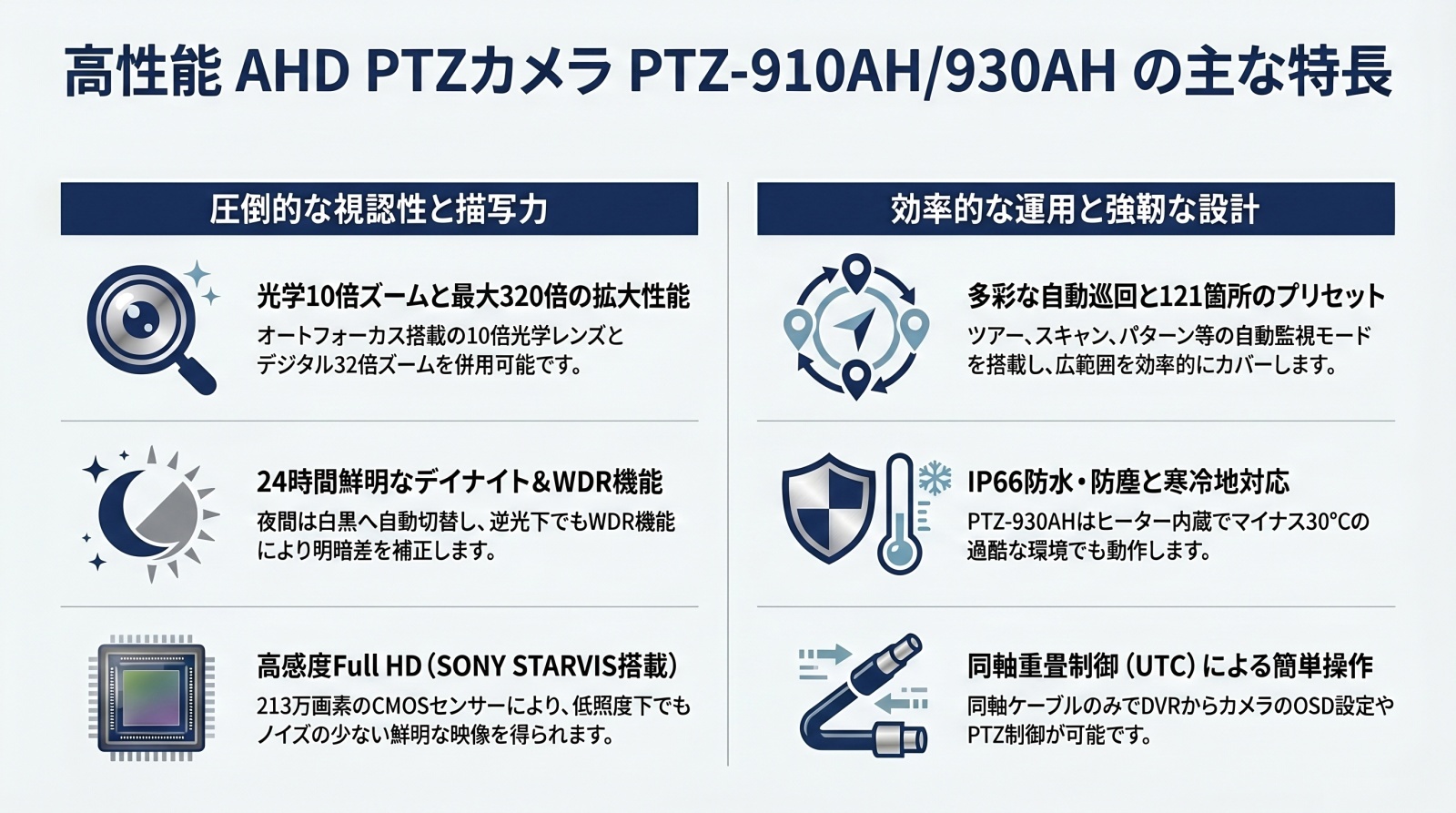

PTZ-930AH AHD PTZカメラ

資料ダウンロード

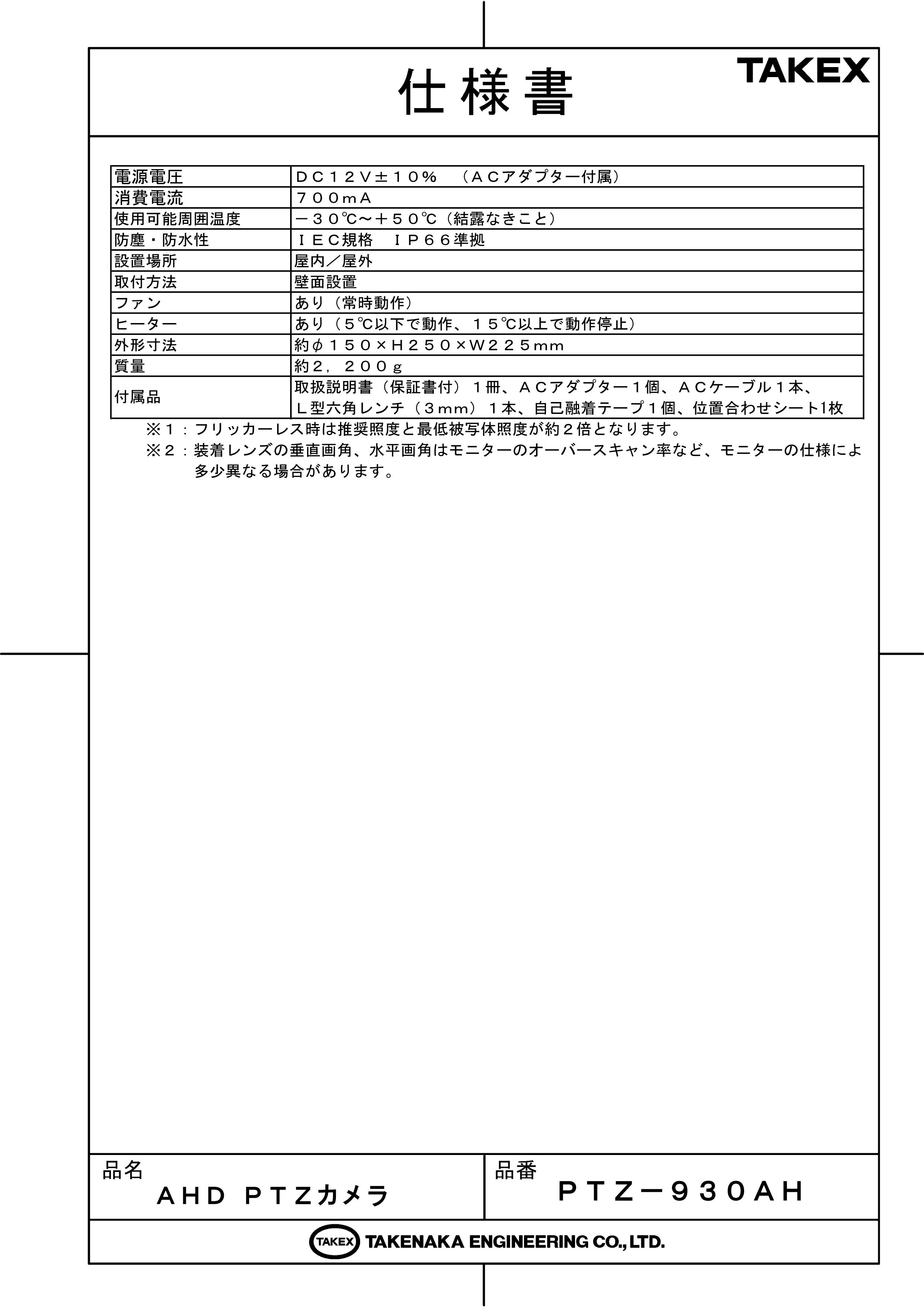

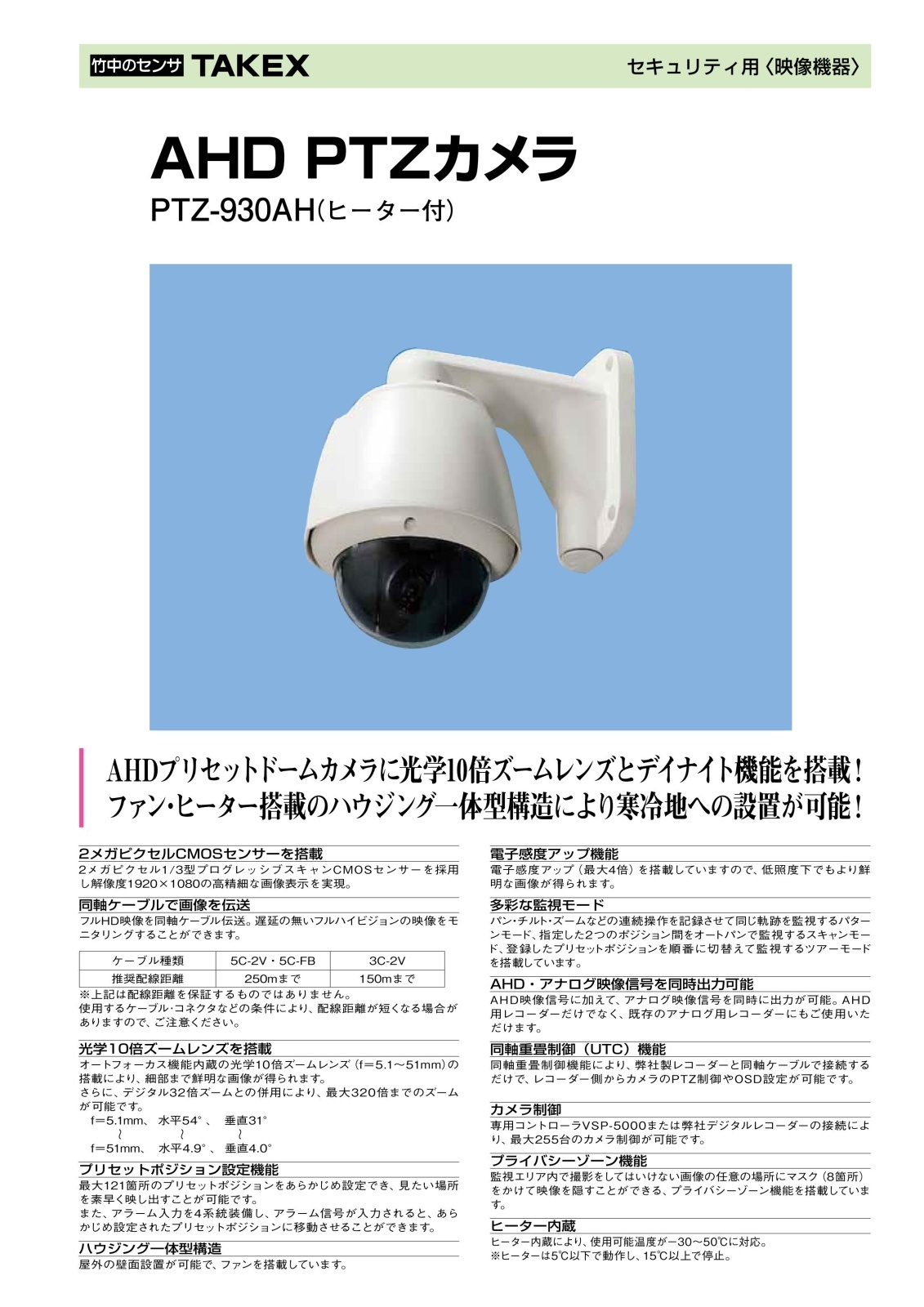

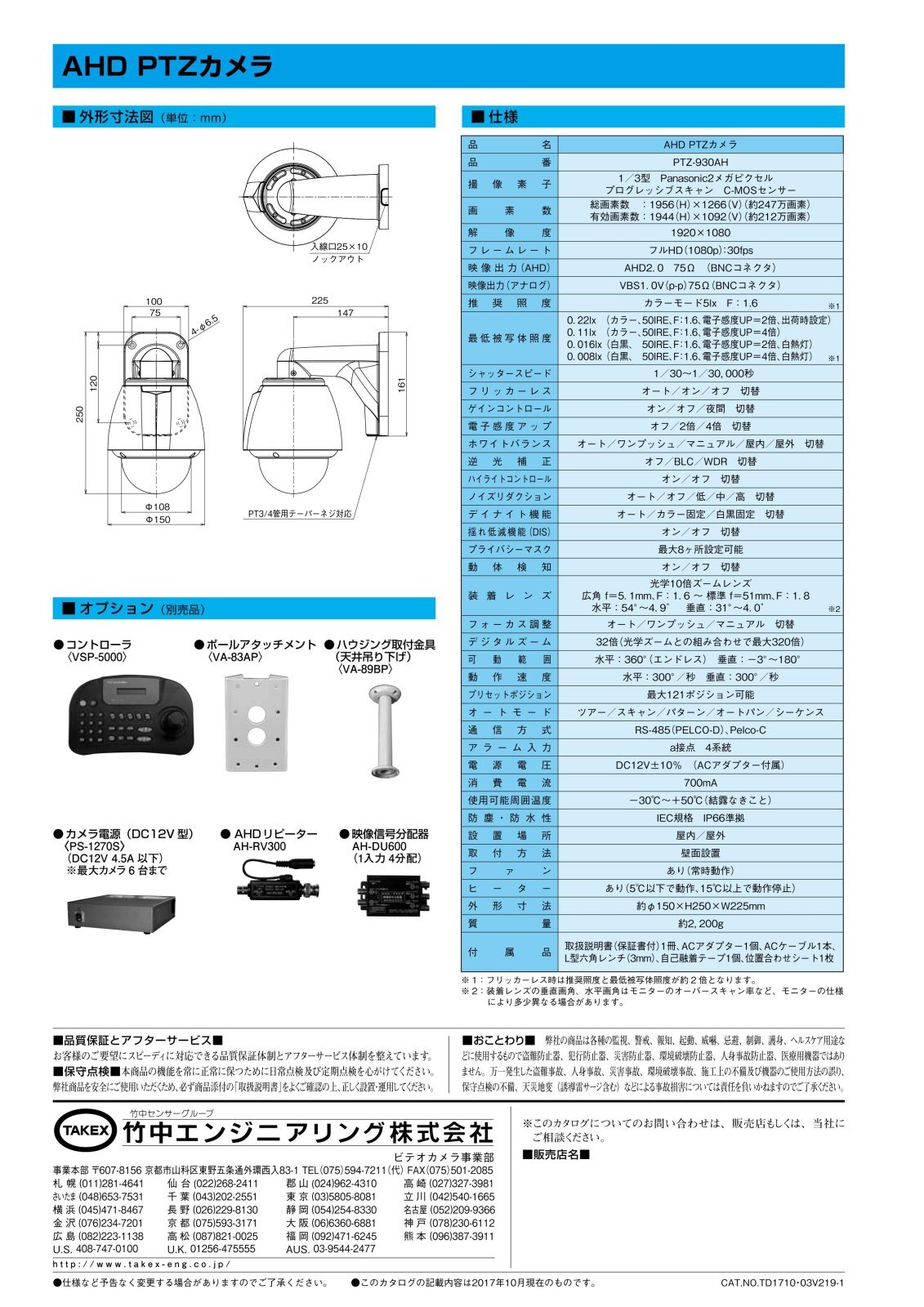

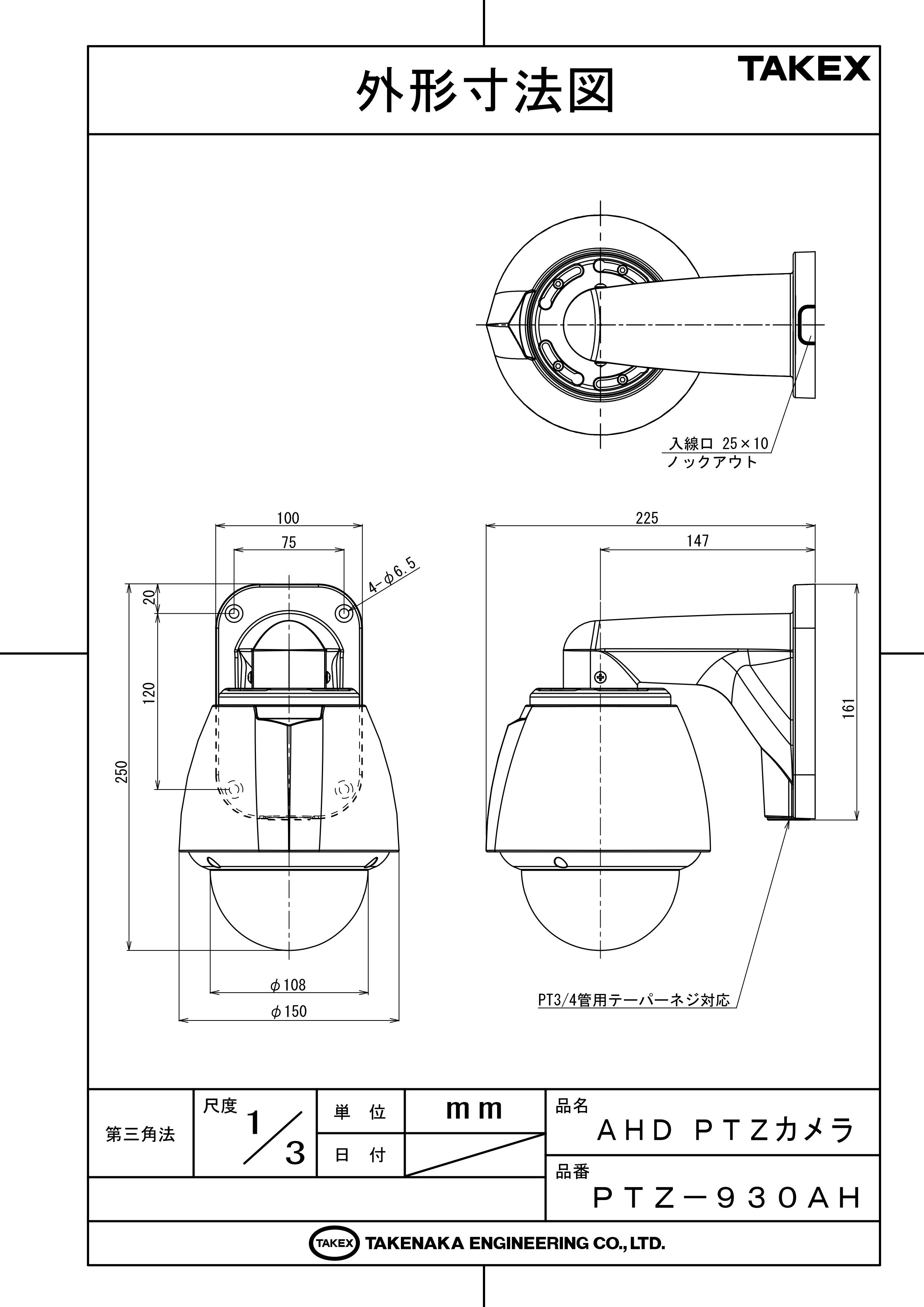

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 積雪地域や寒冷地の屋外監視
  • 広大な駐車場や倉庫の外周監視
  • 既存の同軸配線を活かした高画質化リプレイス
  • 1台で複数のポイントを巡回監視したい現場
  • 遠方の車両ナンバーや顔識別が必要な環境

導入前に確認したいポイント

  • 電源電圧はDC12V（付属アダプター必須）です
  • 配線距離に応じた同軸ケーブルの選定が必要です
  • 壁面設置専用のハウジング一体型モデルです
  • UTC制御利用時はレコーダー側の対応を確認ください
  • -30℃を下回る過酷な環境には設置できません

特長

2メガピクセル SONY STARVIS CMOSセンサー搭載

1/2.8型の高感度SONY STARVISセンサーを採用。1920×1080のフルHD解像度により、細部まで鮮明な画像を提供します。低照度下でのカラー撮影能力にも優れており、夜間の視認性を大幅に向上させています。

光学10倍 × デジタル32倍の圧倒的なズーム性能

f=5.1mm〜51mmの光学10倍ズームレンズを内蔵。オートフォーカス機能により、ズーム操作後も瞬時にピントが合います。デジタルズーム32倍を併用することで最大320倍まで拡大可能で、遠方の状況も逃さず捉えます。

-30℃まで対応する強力なヒーター・ファン内蔵

過酷な環境下での動作を前提とし、ヒーターとファンを標準装備。5℃以下でヒーターが起動し、15℃以上で自動停止するインテリジェントな制御により、結露や凍結を防止します。寒冷地の屋外設置に最適です。

最大121箇所のプリセットポジション登録

あらかじめ監視したい位置を121箇所まで登録可能。1キー操作で瞬時に指定場所へ旋回します。また、4系統のアラーム入力を備え、センサー感知に連動して自動で特定位置へ向かわせる運用も可能です。

同軸ケーブル1本で制御可能なUTC機能対応

映像用の同軸ケーブルを通じてカメラのPTZ操作やOSD設定が行えるUTC（同軸重畳制御）に対応。別途RS-485制御線を配線する手間とコストを削減でき、シンプルな施工を実現します。

多彩な自動巡回監視モード

パン・チルト・ズームの操作軌跡を記憶する「パターンモード」、2点間を往復する「スキャンモード」、登録地点を順次巡る「ツアーモード」など、現場に合わせた柔軟な自動監視設定が可能です。

AHDとアナログ（CVBS）の同時出力に対応

最新のAHD映像信号に加え、調整や既存設備への接続に便利なアナログ映像信号を同時出力。現場での画角調整用モニター接続や、既存の録画システムへの暫定的な統合にも柔軟に対応します。

高度な画像補正エンジン（WDR・DNR・HLC）

明暗差を補正するWDR（ワイドダイナミックレンジ）や、夜間のノイズを除去する3D-DNR、車のヘッドライト等の強い光を抑制するHLCを搭載。どのような照明条件下でも最適な映像を出力します。

選定時に評価したい強み

  • 耐環境性： ヒーター搭載により、寒冷地でもハウジングの曇りや動作不良を防げる。
  • 施工性： UTC対応により既存の同軸ケーブル1本でリプレイスが可能。
  • 多機能性： 121箇所のプリセットとアラーム入力連動による高度な自動化が可能。
  • 信頼性： 360°エンドレス旋回と300°/秒の高速動作で、死角のない監視を実現。

施工・設置ガイド

設置の際は、付属の位置合わせシートを使用して確実に壁面へ固定してください。特に寒冷地では、ケーブル導入部からの浸水を防ぐため、入念なコーキング処理を行ってください。

同軸ケーブル配線距離の目安

ケーブル種類 推奨配線距離 最大配線距離
5C-2V / 5C-FB 250mまで 500mまで
3C-2V 150mまで 250mまで

電源ケーブル延長の目安（DC12V）

電線太さ 出力12.0V時 出力13.0V時 出力14.0V時
φ0.65 mm 10 m 30 m 40 m
φ0.90 mm 30 m 50 m 70 m
φ1.20 mm 50 m 90 m 130 m

製品仕様

項目 内容
品名AHD PTZカメラ
品番PTZ-930AH
撮像素子1/2.8型 SONY STARVIS 2メガピクセル プログレッシブスキャン C-MOSセンサー
画素数総画素数：1945(H)×1109(V)（約215万画素）
有効画素数：1945(H)×1097(V)（約213万画素）
解像度1920×1080
フレームレートフルHD（1080p）：30fps
映像出力AHD 2.0 75Ω（BNC）、VBS 1.0V(p-p) 75Ω（BNC）
最低被写体照度カラー：0.2 lx（DSSオフ）、0.05 lx（DSS4倍）
白黒：0.005 lx（DSSオフ）、0.0015 lx（DSS4倍）
装着レンズ光学10倍ズーム（f=5.1mm〜51mm、F1.6〜1.8）
画角水平：54°〜4.9° / 垂直：31°〜4.0°
シャッタースピード1/30〜1/30,000秒
逆光補正オフ / BLC / WDR 切替
デイナイトオート / カラー固定 / 白黒固定 切替
ズーム機能光学10倍、デジタル32倍（併用最大320倍）
可動範囲水平：360°（エンドレス） / 垂直：-1°〜180°
動作速度水平：300°/秒 / 垂直：300°/秒
プリセット数最大121ポジション
通信方式RS-485（PELCO-D）、Pelco-C（同軸重畳）
アラーム入力a接点 4系統
使用電源DC12V±10%（付属ACアダプター）
消費電流700mA
周囲温度-30℃〜+50℃（結露なきこと）
防塵防水性IEC規格 IP66準拠
寸法・質量約φ150 × H250 × W225mm / 約2,200g
ヒーター・ファンヒーター：5℃以下動作、15℃以上停止 / ファン：常時動作

FAQ

Q：ヒーターはいつ動作しますか？ A：内蔵の温度センサーが外気温度を検知し、5℃以下になると自動的にヒーターがONになり、15℃以上になるとOFFになります。
Q：UTC制御とは何ですか？ A：同軸重畳制御のことで、映像信号を送る同軸ケーブルに制御信号を乗せる技術です。対応するレコーダーからカメラの旋回やズーム操作が行えます。
Q：既存のアナログレコーダーで使用できますか？ A：はい、アナログ映像出力（黄色BNC）を搭載しているため、従来のアナログレコーダーにも接続可能です。ただしその場合の画質はアナログ画質となります。
Q：推奨される配線距離はどのくらいですか？ A：5C-2Vケーブル使用時で250m、3C-2Vケーブル使用時で150mを推奨しています。それ以上の距離では映像の劣化が発生する場合があります。
Q：夜間の暗視性能はどうですか？ A：赤外線照明は内蔵していませんが、高感度なSTARVISセンサーにより、0.005 lx（白黒・DSSオフ時）の低照度下でも撮影が可能です。
Q：プリセット巡回中にアラームが入った場合、どうなりますか？ A：アラーム入力が優先され、あらかじめ設定したプリセットポジションにカメラが自動移動します。設定時間（タイムアウト）経過後は元の動作に戻ります。
Q：RS-485制御で使用する場合の設定は？ A：カメラ内部のDIPスイッチで、通信プロトコル（PELCO-D/P）、ボーレート（2400/9600bps）、カメラID（1〜255）を設定する必要があります。
Q：東日本の50Hz地域で蛍光灯のチラツキが発生しますか？ A：フリッカーレス機能を搭載しているため、OSDメニューから「フリッカーレス：オート」に設定することでチラツキを抑制できます。
Q：最大ズーム時はどのくらい遠くまで見えますか？ A：光学10倍ズーム時、数十メートル先の人物の特定や車両ナンバーの確認が可能です。デジタルズームを併用すればさらに拡大可能です。
Q：保守部品の交換時期の目安はありますか？ A：ファンやステッピングモーターは約15,000時間、駆動用タイミングベルトは約10,000時間が交換目安となります。
