EIA標準ラック（側開閉式ロングラック） TAKEX 竹中エンジニアリング [RPT-2050YS5]

EIA標準ラック（側開閉式ロングラック） TAKEX 竹中エンジニアリング [RPT-2050YS5]

販売価格: 会員のみ販売

商品詳細

EIA規格 42Uロングラック 側開閉式 サーバー・通信機器収納

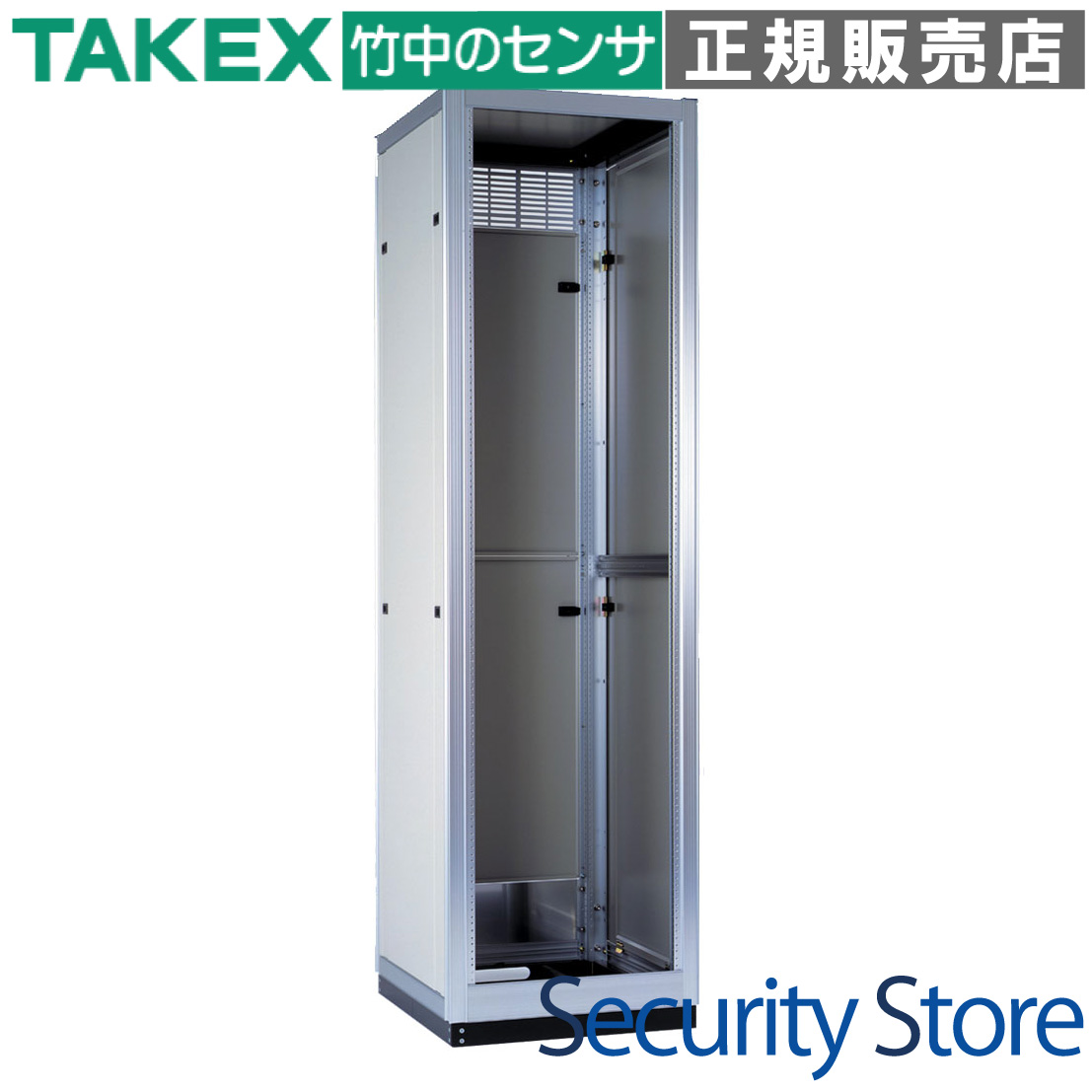

RPT-2050YS5 EIA標準ラック（側開閉式ロングラック）

EIA標準規格に準拠した42Uの大容量ロングラックです。側開閉構造を採用しており、機器の実装や配線、メンテナンス時の作業性に極めて優れています。データセンター、管理室、オフィス内でのネットワーク機器集約に最適な、堅牢さと施工性を兼ね備えた法人向けモデルです。

  • 型番： RPT-2050YS5
  • 製品名： EIA標準ラック（側開閉式ロングラック）
  • ユニット数： 42U（ユニット取り付け寸法）
  • 主な用途： ネットワーク機器、サーバー、監視用レコーダー、制御盤の収納
  • 設置場所： 屋内（アンカーボルト固定推奨）
  • 外形寸法： 全高2,050mm × 外幅570mm × 外奥行530mm

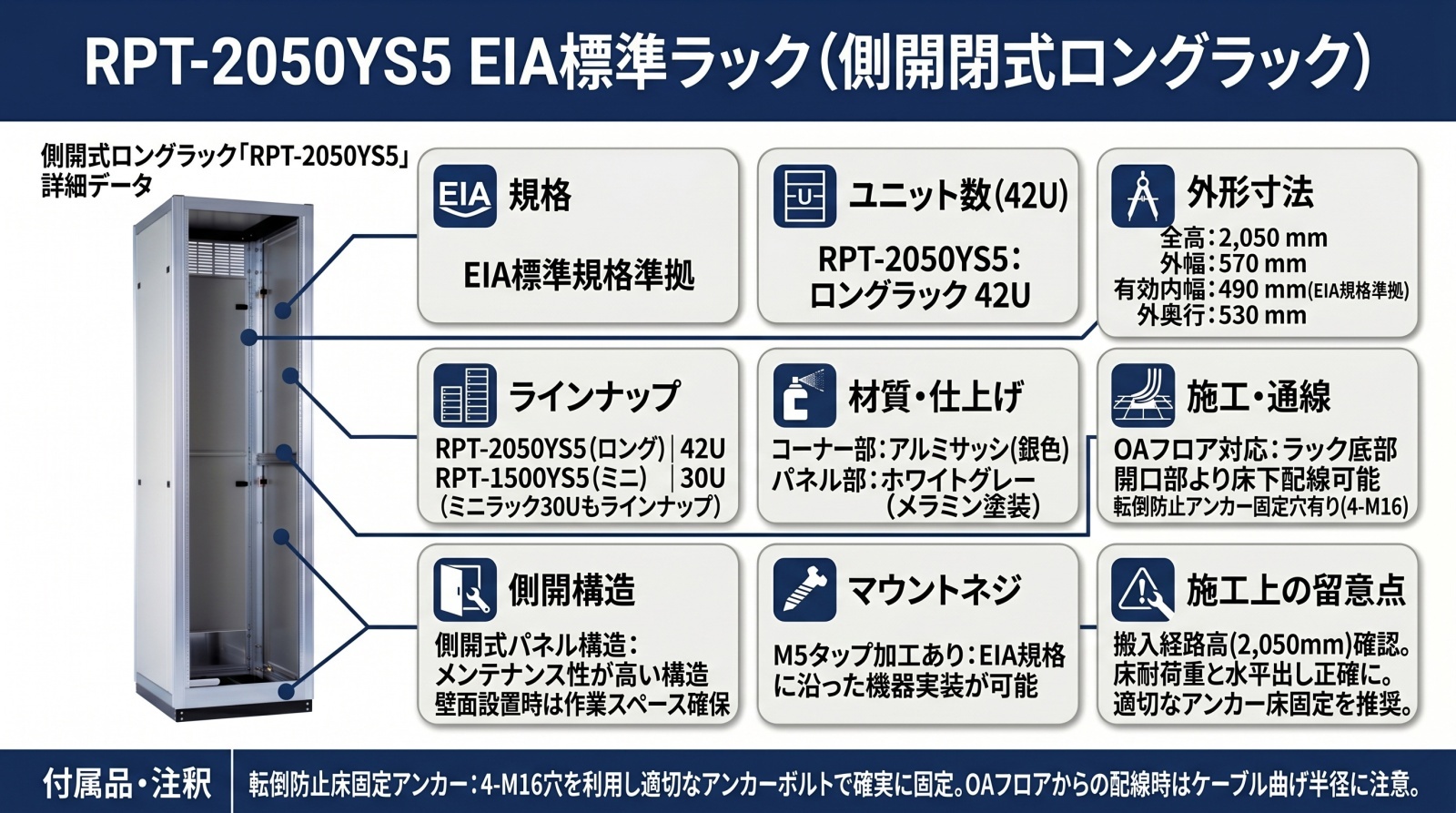

RPT-2050YS5の製品画像

資料ダウンロード

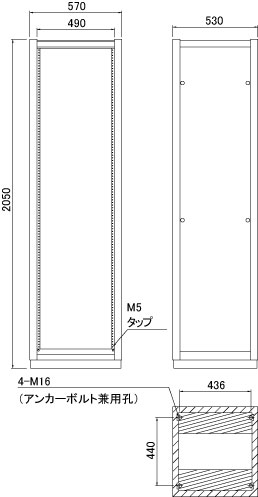

外形寸法図（GIF）

この製品が向いている用途

  • データセンターやサーバー室の機器集約
  • 監視カメラシステムのレコーダー・NVR収納
  • オフィス内ネットワークの中継点・ラック配置
  • 工場・現場事務所での制御機器保護

導入前に確認したいポイント

  • 搬入経路（エレベーター、扉）の高さ2,050mm以上の確保
  • 設置場所の床耐荷重（42Uフル実装時の総重量）
  • 側面メンテナンス用の作業スペースの確保
  • 床下からの配線引き込み位置と曲げ半径

特長

EIA規格準拠 42Uの大容量マウント

国際的なEIA標準規格に適合しており、サーバー、ルーター、スイッチングハブなどのネットワーク機器を効率的に集約できます。42Uのロングタイプにより、限られた設置面積で最大限の収納力を発揮します。

メンテナンス性を追求した側開閉構造

サイドパネルが容易に開閉できる「側開式」を採用しています。前面・背面からのアプローチだけでなく、側面からの配線接続や内部確認が可能なため、施工時の手間を大幅に軽減し、導入後のメンテナンス効率を向上させます。

施工を容易にするM5タップ加工済み

マウント部にはM5ネジ用のタップ加工が施されており、ケージナット等の別部材を用意することなく、スムーズに機器の取り付けが可能です。現場での工数削減に寄与します。

耐久性に優れたメラミン塗装仕上げ

パネル部にはホワイトグレー（7.5Y7.4/0.8）のメラミン塗装を施しています。耐摩耗性・耐汚染性に優れ、オフィスの美観を損なわない落ち着いた質感を提供します。コーナー部はアルミサッシ（銀色）で補強され、高い堅牢性を誇ります。

確実な耐震・転倒防止対策

底面には4箇所のM16アンカーボルト兼用孔を設けています。震災時の転倒事故を防ぐため、建築基準に基づいた強固な床面固定が可能です。重要な通信基盤を安全に保護します。

自由度の高い通線設計

ラック底部には開口部を設けており、OAフロア等からの床下配線を直接引き込むことができます。多回線のLANケーブルや電源ケーブルをスマートに配線できるよう配慮されています。

選定時に評価したい強み

  • 優れた作業性： 側開式により、狭いスペースでも横からの配線アクセスが可能
  • 高い収納効率： 42Uの高さにより、機器密度を最大化し省スペース化を実現
  • 意匠性と堅牢性： アルミサッシとメラミン塗装を組み合わせた洗練された外観
  • 確実な固定： M16アンカー対応によるBtoB品質の信頼性

施工・設置ガイド

設置の際は、製品の高さ（2,050mm）に十分注意してください。特に、運搬時のエレベーターの高さ制限や、天井の梁、照明器具との干渉を事前に確認する必要があります。

施工・運用項目 この製品での考え方・注意点
アンカー固定 底面の436mm×440mmピッチのM16孔を使用し、床面に確実に固定してください。
水平出し（レベリング） 扉やサイドパネルの開閉をスムーズにするため、正確なレベリングが必要です。
放熱・熱対策 高密度の機器実装時は、ラック周囲の通気や、機器間のスペース確保を検討してください。
側面スペース 側開閉機能を活用するため、メンテナンス時にパネルが開くスペースを確保してください。

製品仕様

項目 内容
品名 EIA標準ラック
品番 RPT-2050YS5 (ロングラック)
ユニット取り付け規格 EIA規格
ユニット取り付け寸法 42U
外形寸法 全高2,050mm × 外幅570mm × 外奥行530mm
有効内幅（マウント間） 490mm（EIA規格準拠）
仕上げ塗装色 コーナー：アルミサッシ（銀色）
パネル：ホワイトグレー 7.5Y7.4/0.8(3B)メラミン塗装
マウントネジ M5タップ加工
固定用穴 4-M16（アンカーボルト兼用孔）
取付ピッチ 横 436mm × 縦 440mm

FAQ

Q：RPT-2050YS5の「42U」とは何枚の機器が入る意味ですか？ A：EIA規格の1ユニット（1U=44.45mm）が最大42段分収納可能であることを示しています。
Q：側開式とはどのような構造ですか？ A：側面のサイドパネルが開閉可能な構造です。前面・背面からのアクセスが困難な配置でも、側面から内部配線などの作業が行えます。
Q：設置に必要なアンカーボルトのサイズは？ A：底面にM16用の固定穴が4箇所ありますので、M16サイズのアンカーボルトを使用してください。
Q：2,050mmの高さがありますが、搬入時の注意点は？ A：エレベーターの扉の高さや内部の高さ、また搬入口の有効開口寸法を事前に確認してください。
Q：機器を固定するネジは付属していますか？ A：マウント部はM5タップ加工済みですが、ネジの付属有無については別途お問い合わせください。
Q：OAフロアからケーブルを引き込むことはできますか？ A：はい、ラック底部に開口部があるため、床下からの配線引き込みがスムーズに行えます。
Q：ラック自体の色はどのようなものですか？ A：パネル部はホワイトグレー（マンセル値7.5Y7.4/0.8）、コーナー部はアルミサッシの銀色です。
Q：重量のあるサーバーを複数台設置しても大丈夫ですか？ A：ラックの堅牢性は高いですが、設置場所の床耐荷重を必ず確認し、必要に応じてベースプレート等での荷重分散を行ってください。
Q：アンカーボルトの取付ピッチを教えてください。 A：横方向436mm、縦方向440mmのピッチとなります。
Q：屋外で使用することは可能ですか？ A：いいえ、本製品は屋内仕様です。雨水や直射日光の当たる場所への設置は避けてください。
