カメラ電源 TAKEX 竹中エンジニアリング [PS-LTE12WS]

カメラ電源 TAKEX 竹中エンジニアリング [PS-LTE12WS]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) カメラ用電源 DC12V 1A 屋内用 電気用品安全法(PSE)適合

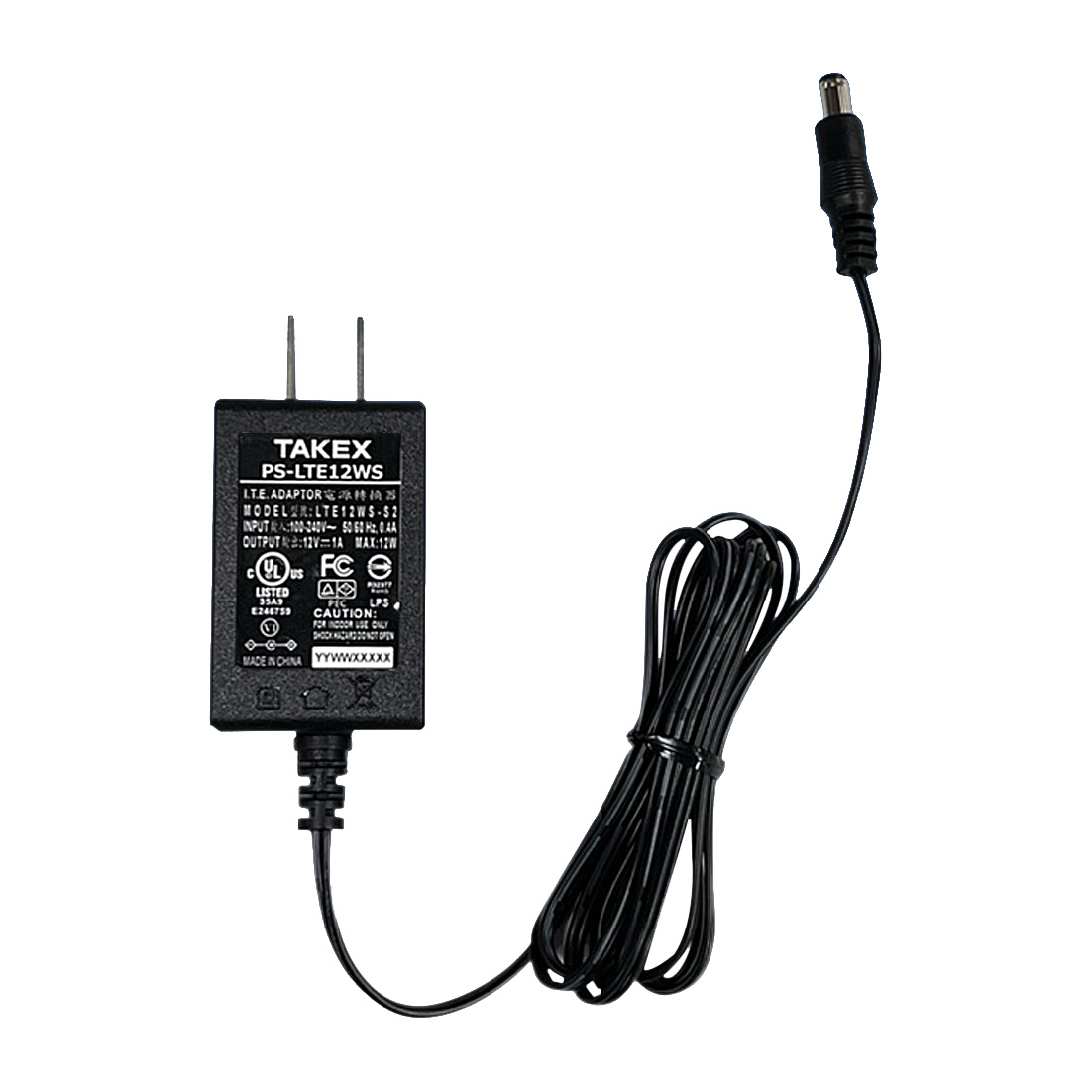

PS-LTE12WS カメラ電源

PS-LTE12WSは、監視カメラ等のシステム構築に最適なDC12V出力のアダプター式電源ユニットです。最大定格電流1Aの安定した電力供給が可能で、現場での施工性を高めるDCプラグ一体型構造を採用しています。

  • 型番： PS-LTE12WS
  • 製品名： カメラ電源
  • 出力仕様： DC12V / 1A (推奨0.6A以下)
  • 主な用途： 監視カメラ・防犯機器への単独給電
  • 入力電圧： AC100V〜240V (グローバル対応)
  • 設置場所： 屋内専用 (0℃〜+40℃)

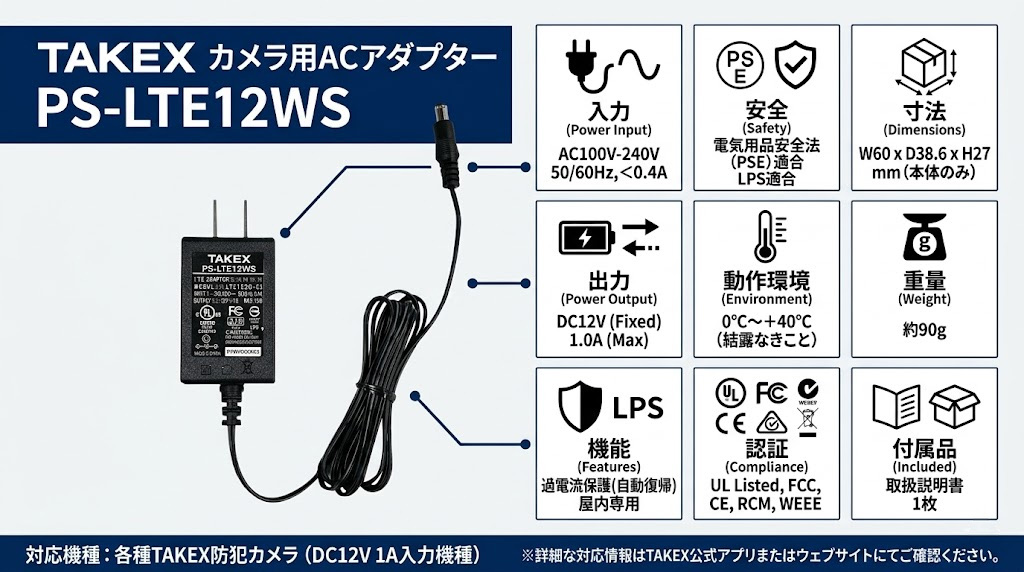

カメラ電源 PS-LTE12WS

資料ダウンロード

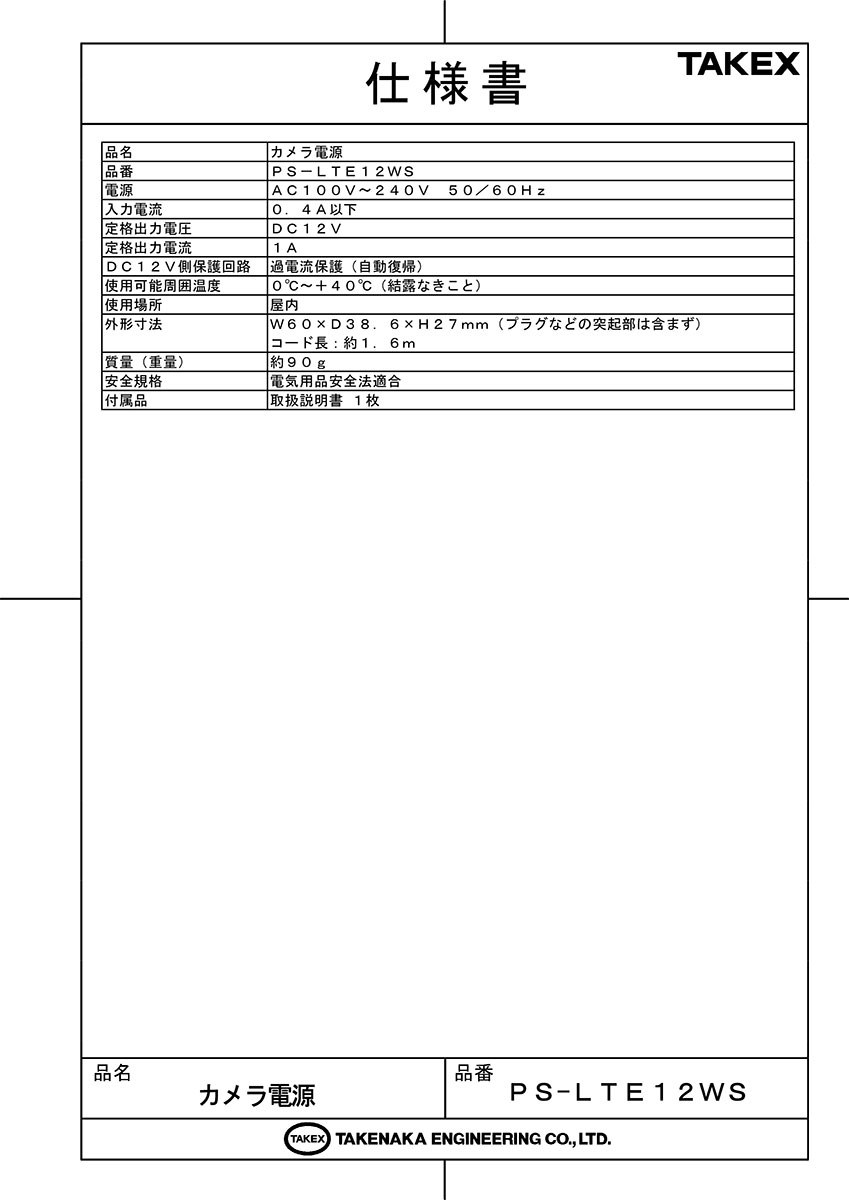

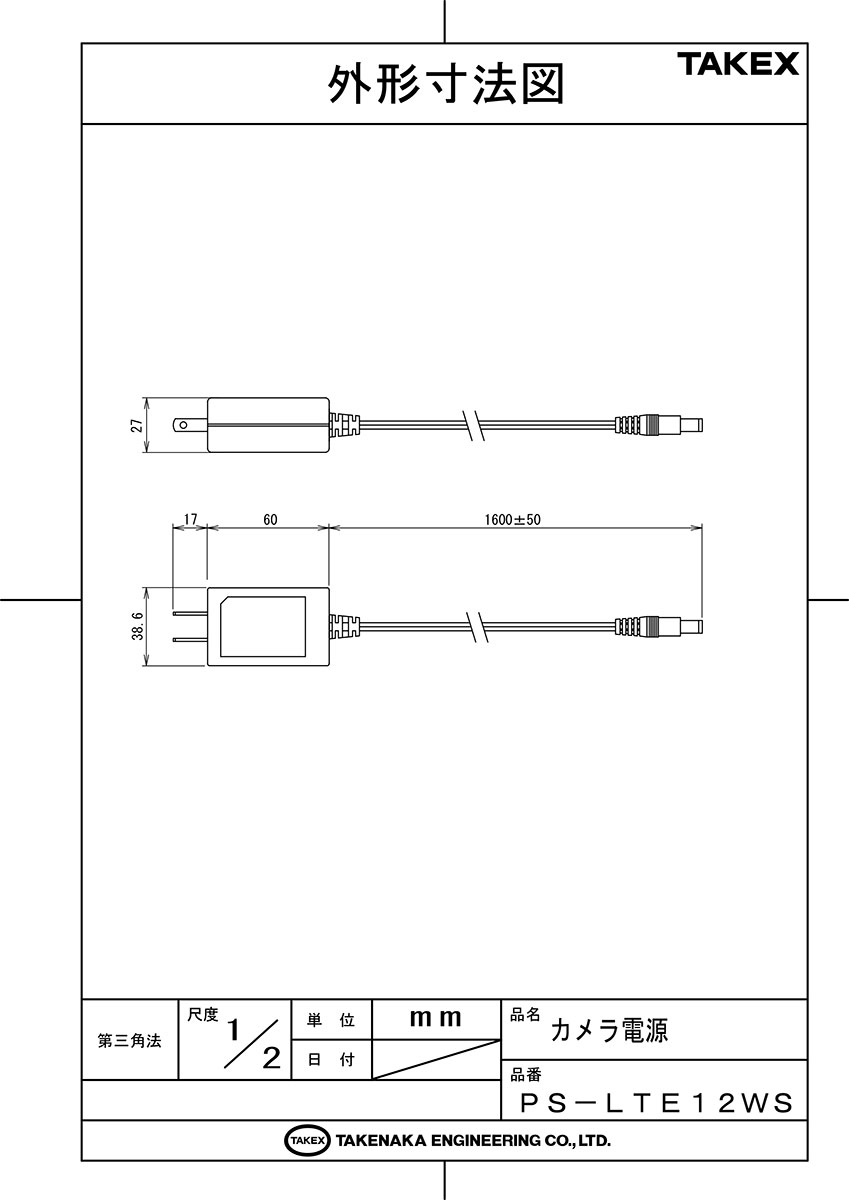

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 監視カメラ1台への安定給電
  • ACアダプター受電対応の通信機器
  • ジャックタイプの電源入力を持つIoTデバイス
  • 小規模なセキュリティシステムの電源確保

導入前に確認したいポイント

  • 接続機器がDC12V、最大1A以下であるか
  • 設置環境が屋内かつ40℃以下であるか
  • 接続先が外形5.5mm/内径2.1mmのジャックか
  • 1台の電源につき接続機器は1台であるか

特長

ジャックタイプのカメラに直接接続可能

先端が標準的なDCプラグ加工（外形5.5mm/内径2.1mm）となっているため、DCジャックを備えたカメラや周辺機器に直接接続できます。現場での末端処理やコネクタ作成の手間を大幅に軽減し、確実な通電を実現します。

最大1Aの大容量供給能力

コンパクトなサイズながら最大定格電流1Aを確保しています。赤外線照射時などに消費電流が増大するカメラにおいても、安定した電力供給を維持することが可能です。長寿命運用のための推奨負荷は0.6A以下となります。

AC100V〜240Vのワイド入力対応

入力電圧はAC100Vから240Vまで幅広く対応しています。国内の商用電源環境はもちろん、電圧変動が懸念される環境下でも安定したDC12Vを出力できる、信頼性の高いスイッチング方式を採用しています。

安心の過電流保護回路を搭載

DC12V出力側に過電流保護回路（自動復帰型）を内蔵しています。万が一の短絡（ショート）や過負荷が発生した際にも、電源本体や接続機器へのダメージを最小限に抑える設計となっており、異常解消後は自動的に復帰します。

電気用品安全法（PSE）適合品

日本国内の安全基準である電気用品安全法（PSE）に適合しています。法人向けの設備導入においても、法的コンプライアンスを遵守した安全な部材選定として安心してご採用いただけます。

取り回しの良い1.6mコード

出力側のコード長は約1.6mを確保。壁面のコンセントから設置場所まで、十分な余裕を持って配線を行うことができます。約90gの軽量設計により、施工時の負担も少なくなっています。

信頼の竹中エンジニアリング製

セキュリティセンサーの国内トップメーカーである竹中エンジニアリング（TAKEX）ブランドの製品です。過酷な現場での運用を想定した高い品質基準で設計されており、長期的なシステムの安定稼働を支えます。

密閉空間を避けた放熱設計

自然空冷による放熱を前提とした設計となっており、効率的な電力変換を行います。0℃〜+40℃の広い動作温度範囲を持ち、通気性を確保した環境下での安定動作を追求しています。

選定時に評価したい強み

  • 施工性： プラグ一体型でカメラ側ジャックに奥まで差し込むだけの簡単施工。
  • 汎用性： 世界各国の電圧に対応するワイドレンジ入力設計。
  • 安全性： 過電流保護機能とPSE適合による、トラブルを未然に防ぐ安心設計。
  • 保守性： 故障原因の切り分けがしやすい単独給電方式に最適。

施工・設置ガイド

本製品の性能を最大限に引き出し、長期にわたり安定してご使用いただくためのガイドです。

確認項目 この製品での考え方・注意点
接続台数制限 1つの電源に対して接続できる機器は「1台のみ」です。分岐接続は厳禁です。
設置環境 必ず屋内、周囲温度0℃〜+40℃（結露なきこと）でご使用ください。
抜け防止処理 DCプラグ挿入後は、振動等による脱落を防ぐため絶縁テープ等での固定を推奨します。
配線ストレス コードの無理な曲げ、ねじれ、重いものを載せるなどの負荷を避けてください。
メンテナンス コンセントプラグ部分のホコリは定期的に清掃し、トラッキング現象を防止してください。

配線・端子仕様

接続側 プラグ/コード仕様 電気的特性
入力（一次側） ACコンセントプラグ一体型 AC100V〜240V (50/60Hz), 入力電流 0.4A以下
出力（二次側） DCプラグ（外径5.5mm/内径2.1mm/長さ9.5mm） 定格DC12V, 1A (コード長 約1.6m)

製品仕様

項目 内容
品名 カメラ電源
品番 PS-LTE12WS
電源 AC100V〜240V 50/60Hz
入力電流 0.4A以下
定格出力電圧 DC12V
定格出力電流 1A
推奨定常負荷電流 0.6A以下
DC12V側保護回路 過電流保護（自動復帰）
使用可能周囲温度 0℃〜+40℃（結露なきこと）
使用場所 屋内
外形寸法 W60 × D38.6 × H27mm（プラグなどの突起部は含まず）
コード長 約1.6m
質量 約90g
安全規格 電気用品安全法(PSE)適合
付属品 取扱説明書 1枚

FAQ

Q：1台のPS-LTE12WSで2台のカメラに給電できますか？ A：いいえ、できません。1台の電源につき接続できるカメラは1台のみです。過負荷や寿命低下の原因となるため、分岐しての接続は行わないでください。
Q：屋外のプルボックス内に入れても大丈夫ですか？ A：本製品は屋内専用です。屋外で使用する場合は、防水性だけでなく、夏場のボックス内の温度上昇が40℃を超えないよう、換気や断熱の対策が不可欠です。
Q：通電確認用のLEDランプは付いていますか？ A：本製品には通電確認用のLEDは搭載されておりません。接続機器の動作状態やテスターによる電圧測定で通電をご確認ください。
Q：DCプラグのサイズを教えてください。 A：外形5.5mm、内径2.1mm、長さ9.5mmの標準的なセンタープラス仕様です。
Q：保護回路が働いた場合、どうすれば復帰しますか？ A：本製品の過電流保護は自動復帰型です。過負荷の原因（短絡や過電流）を取り除き、しばらく待つことで正常な出力に戻ります。
Q：推奨される負荷（電流値）はどのくらいですか？ A：最大定格は1Aですが、製品寿命を考慮し、常時流れる電流（定常負荷）は0.6A以下での運用を推奨しています。
Q：海外の200V環境で使用できますか？ A：はい、AC100V〜240V対応のユニバーサル入力仕様ですので、現地のコンセント形状に合わせた変換アダプタを使用すれば動作可能です。
Q：出力コードを延長しても良いですか？ A：コードを延長すると電圧降下が発生し、カメラが正常に動作しない原因となります。可能な限りAC側の配線を延長し、本製品をカメラに近い位置に設置することをお勧めします。
Q：プラグの「センタープラス」「センターマイナス」どちらですか？ A：センタープラス仕様です。
Q：DCプラグが抜けないようにする工夫はありますか？ A：カメラ側のジャックと本製品のプラグを奥までしっかり挿入した上で、接続部をビニールテープや自己融着テープで巻いて固定する方法が一般的で効果的です。
