PBV-20T 赤外線センサー付きフラッシュ・スピーカー TAKEX 竹中エンジニアリング [PBV-20T]

PBV-20T 赤外線センサー付きフラッシュ・スピーカー TAKEX 竹中エンジニアリング [PBV-20T]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 音声威嚇 フラッシュライト 屋外防雨構造

PBV-20T 赤外線センサー付きフラッシュ・スピーカー

赤外線センサーによる確実な検知と、光・音によるダイレクトな威嚇を一台で実現。

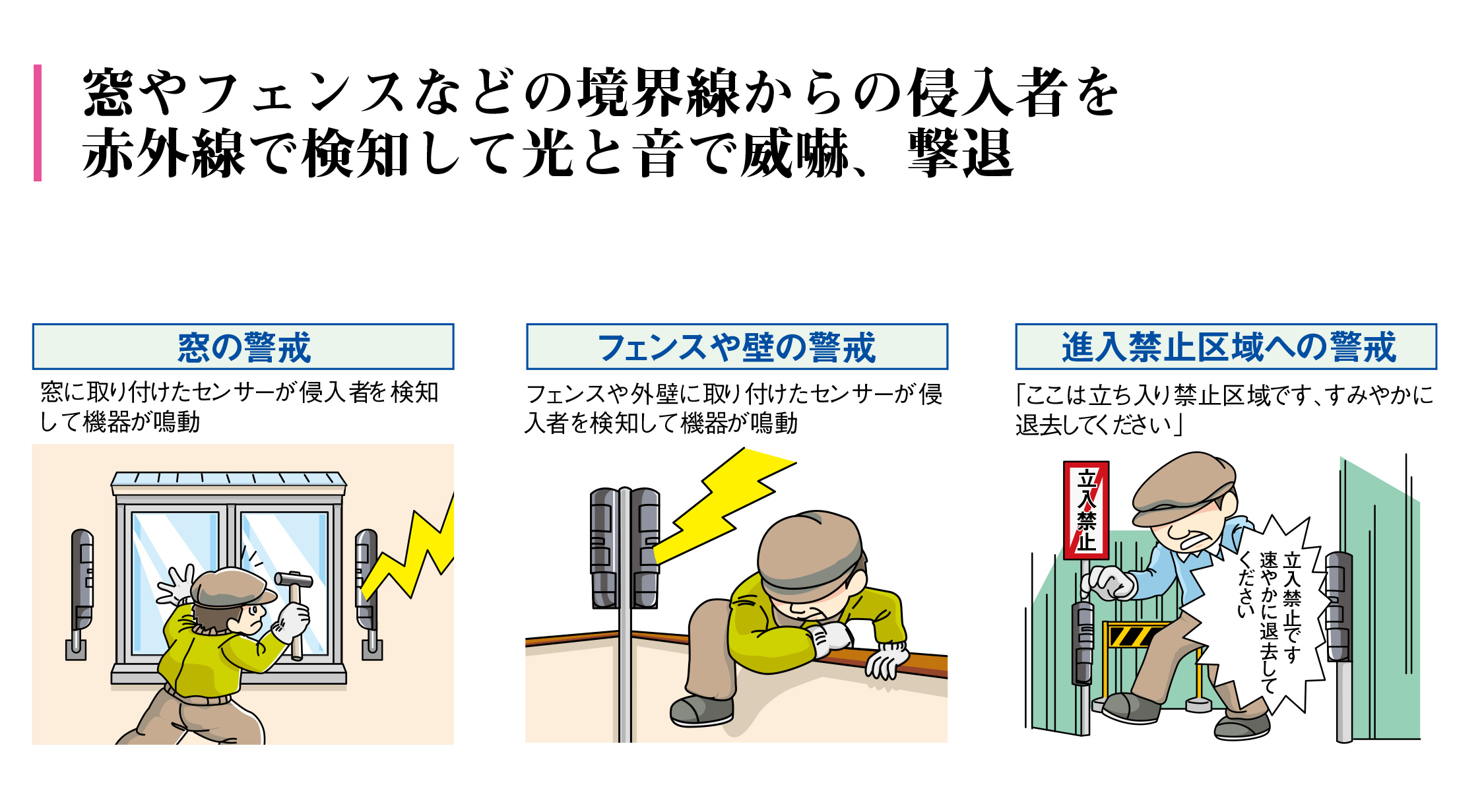

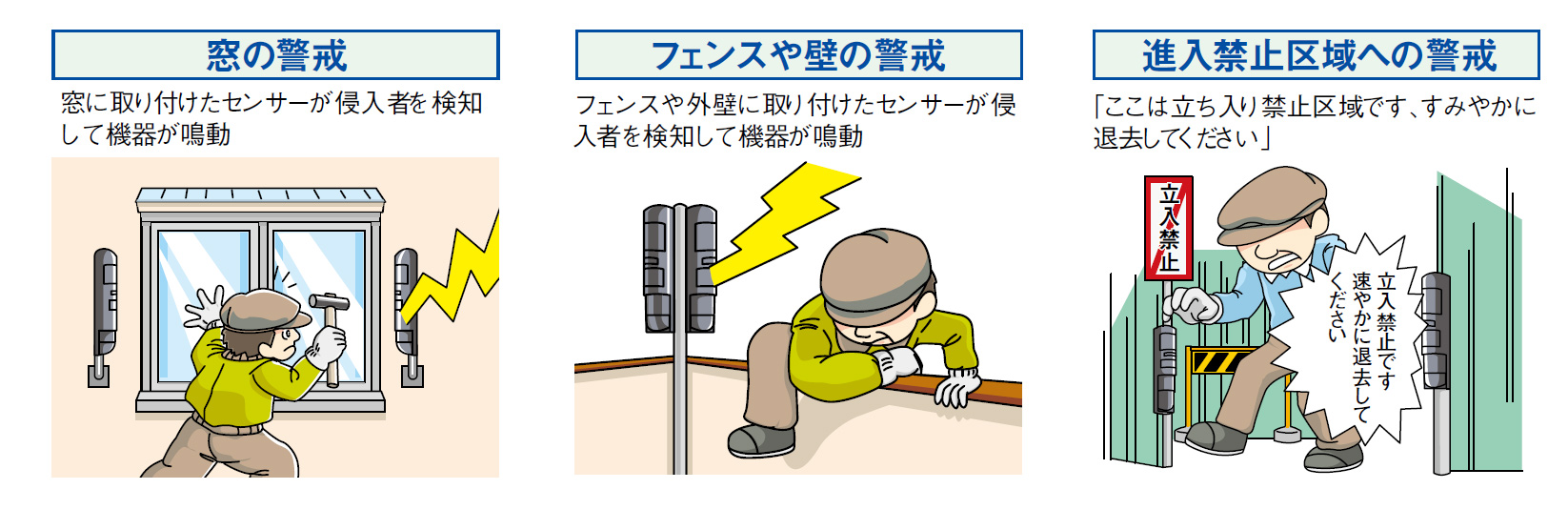

窓やフェンスなどの境界監視において、侵入者を検知した瞬間に高輝度LEDのフラッシュと録音メッセージで撃退するアクティブ型セキュリティデバイスです。防犯システムの検知部としてだけでなく、単体での威嚇報知機としても極めて高い効果を発揮します。

  • 型番： PBV-20T（DC12V仕様）
  • 警戒距離： 屋外20m / 屋内30m
  • 威嚇方式： 高輝度赤色フラッシュ ＋ 録音式音声メッセージ
  • 検知方式： 2段ビーム同時遮断（AND方式）
  • 電源： DC10V 〜 18V（極性なし）
PBV-20T 赤外線センサー付きフラッシュ・スピーカー

資料ダウンロード

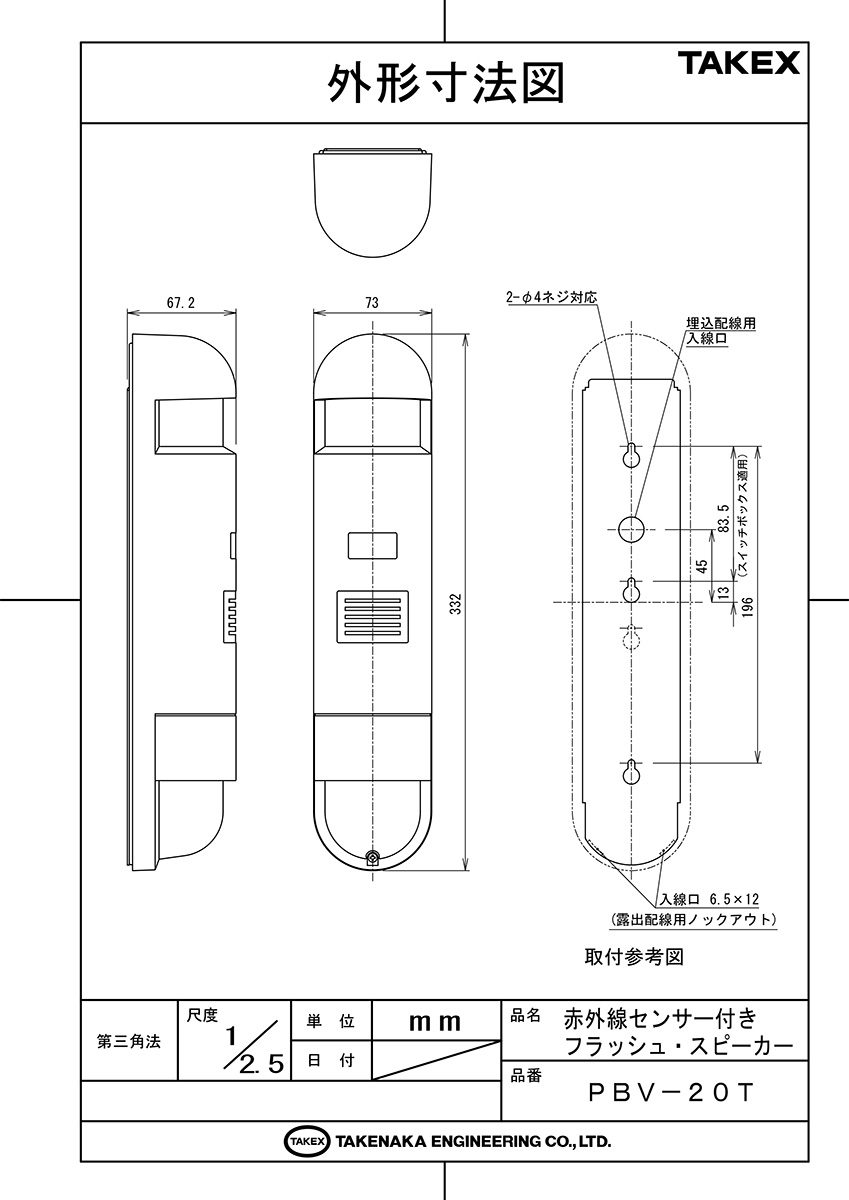

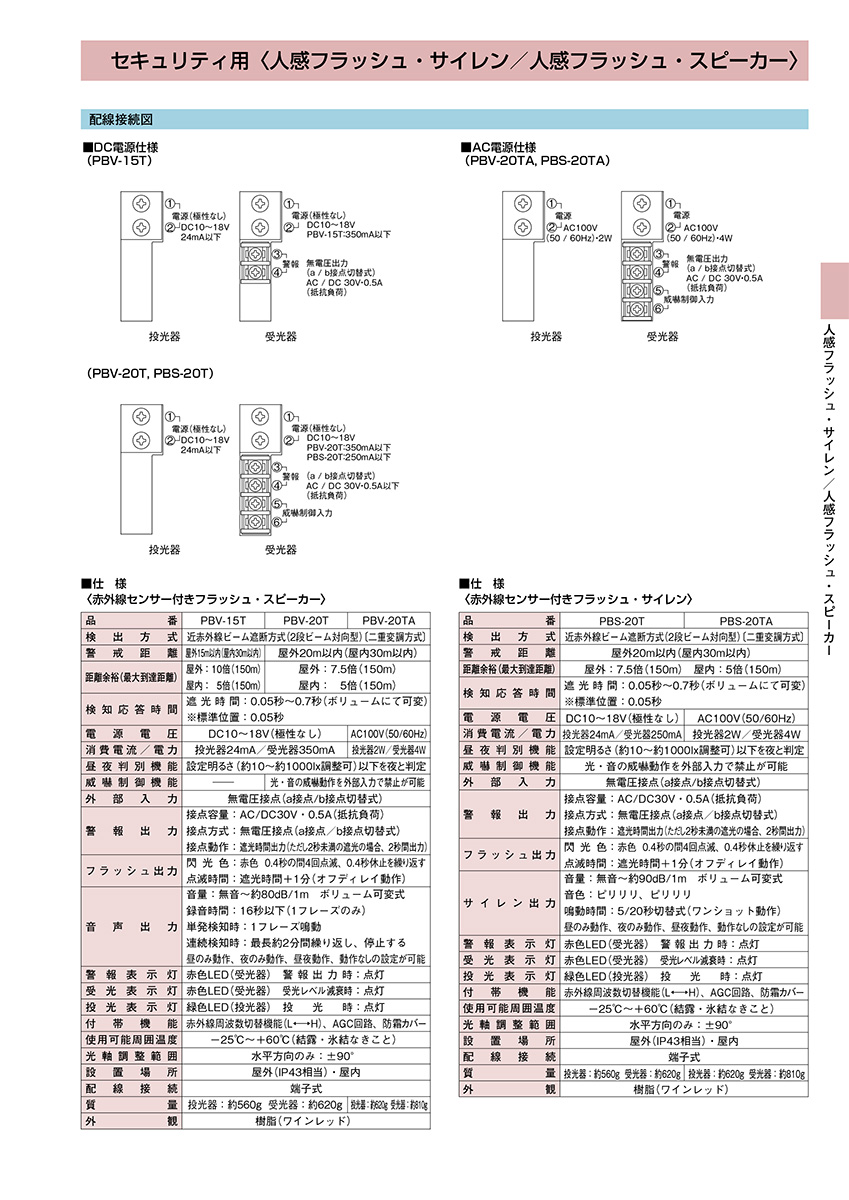

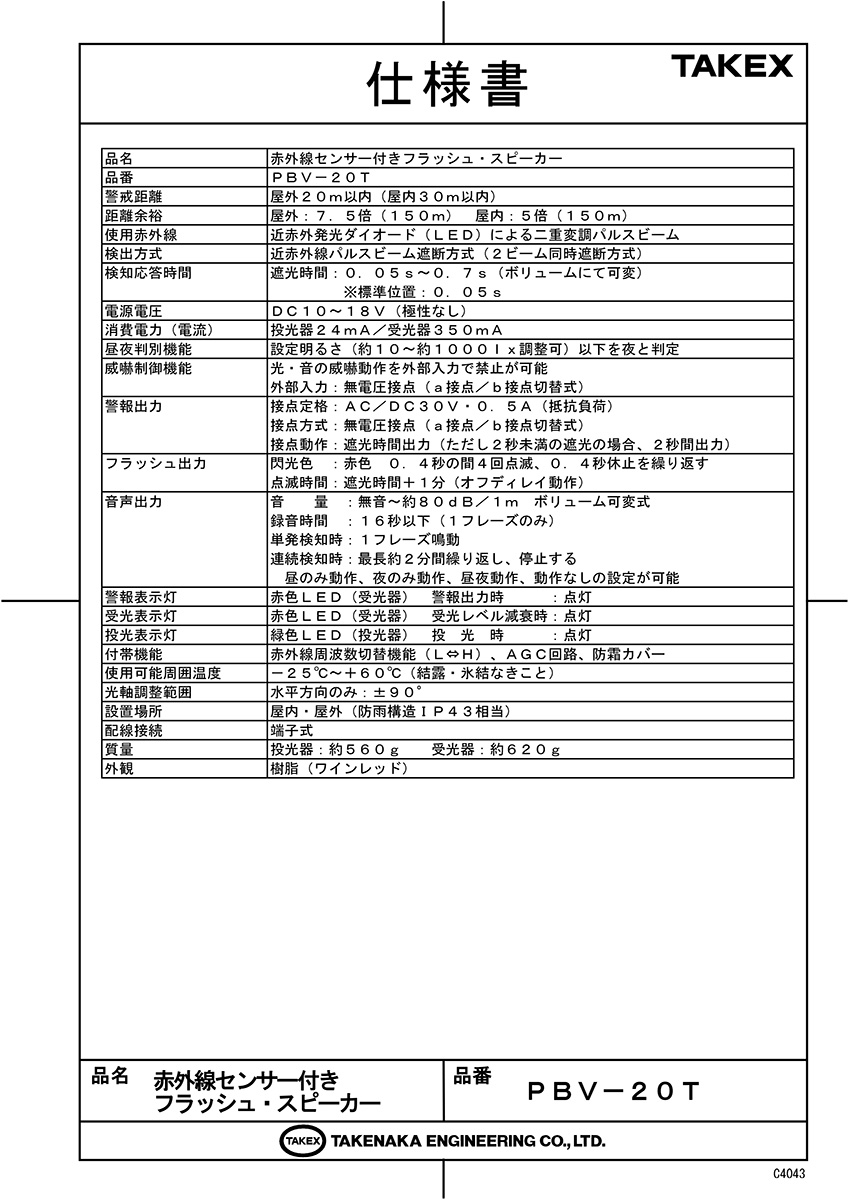

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 資材置場や駐車場への不法侵入防止
  • 工場の危険エリアへの立ち入り警告
  • 店舗の営業時間外の境界監視
  • 重要施設のフェンス乗り越え検知・威嚇
  • 工事現場での夜間立ち入り規制

導入前に確認したいポイント

  • 電源はDC12V供給が可能か（AC仕様はPBV-20TA）
  • 設置高さは約70〜90cmを確保できるか
  • 光軸上に鏡面反射する壁やガラスがないか
  • 録音するメッセージ内容は決まっているか
  • 外部コントローラとの連動が必要か

特長

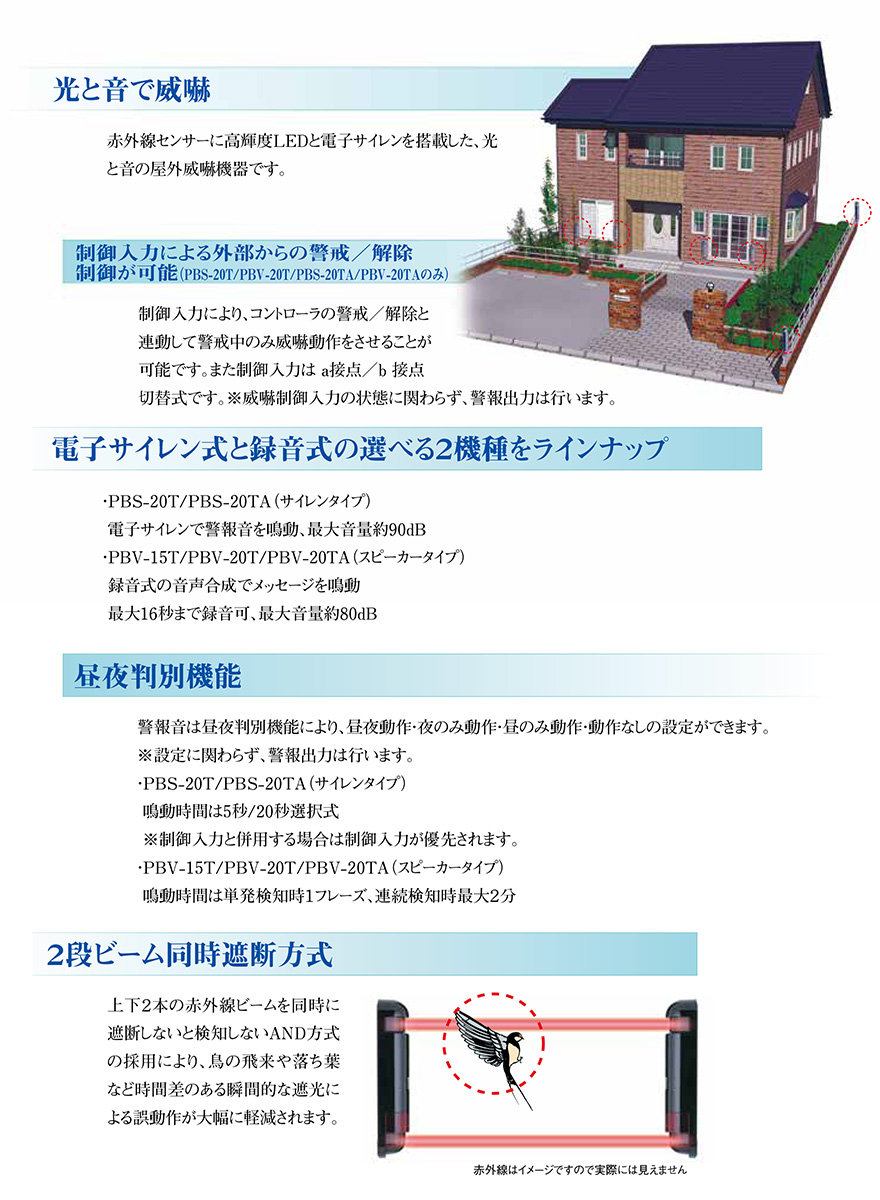

高輝度フラッシュとオリジナル音声による強力な威嚇

赤外線センサーが遮断されると、即座に高輝度赤色LEDが激しく点滅し、同時に内蔵スピーカーから録音された音声メッセージが流れます。サイレン音とは異なり、肉声による「ここは立ち入り禁止です」といった具体的な警告が可能なため、侵入者に対して強い心理的圧迫を与え、犯罪を未然に防ぎます。

最大16秒の不揮発性メモリー録音システム

内蔵マイクを使用して、現場の状況に合わせた最適なメッセージを最大約16秒まで録音可能です。録音内容は不揮発性メモリーに保存されるため、停電やメンテナンスで電源が遮断されても消えることはありません。運用シーンに合わせて何度でも書き換えが可能です。

誤報を最小限に抑える「2段ビーム同時遮断方式」

上下2本の赤外線ビームを同時に遮断しないと検知しないAND方式を採用しています。鳥の飛来や落ち葉、小動物の通過など、片方のビームのみを遮る瞬間的な要因による誤動作を大幅に軽減し、人間の通過のみを確実に捉える高信頼設計です。

外部制御入力によるスマートな警戒管理

外部からの無電圧接点入力（威嚇制御入力）により、光と音の威嚇動作を制御可能です。警備システムの警戒/解除に連動させ、日中の営業時間中はセンサー検知のみ行い（警報接点出力）、夜間の警戒中のみフラッシュと音声を有効にするといった高度な運用が可能です。

周囲の環境に合わせる「昼夜判別機能」

内蔵の照度センサーにより、周囲の明るさを判定して鳴動動作を制限できます。「夜間のみ音声を出す」「昼間のみ動作させる」といった設定がスイッチ一つで可能です。近隣住宅への騒音配慮が必要な環境でも、夜間だけ静かに運用するといった柔軟な対応ができます。

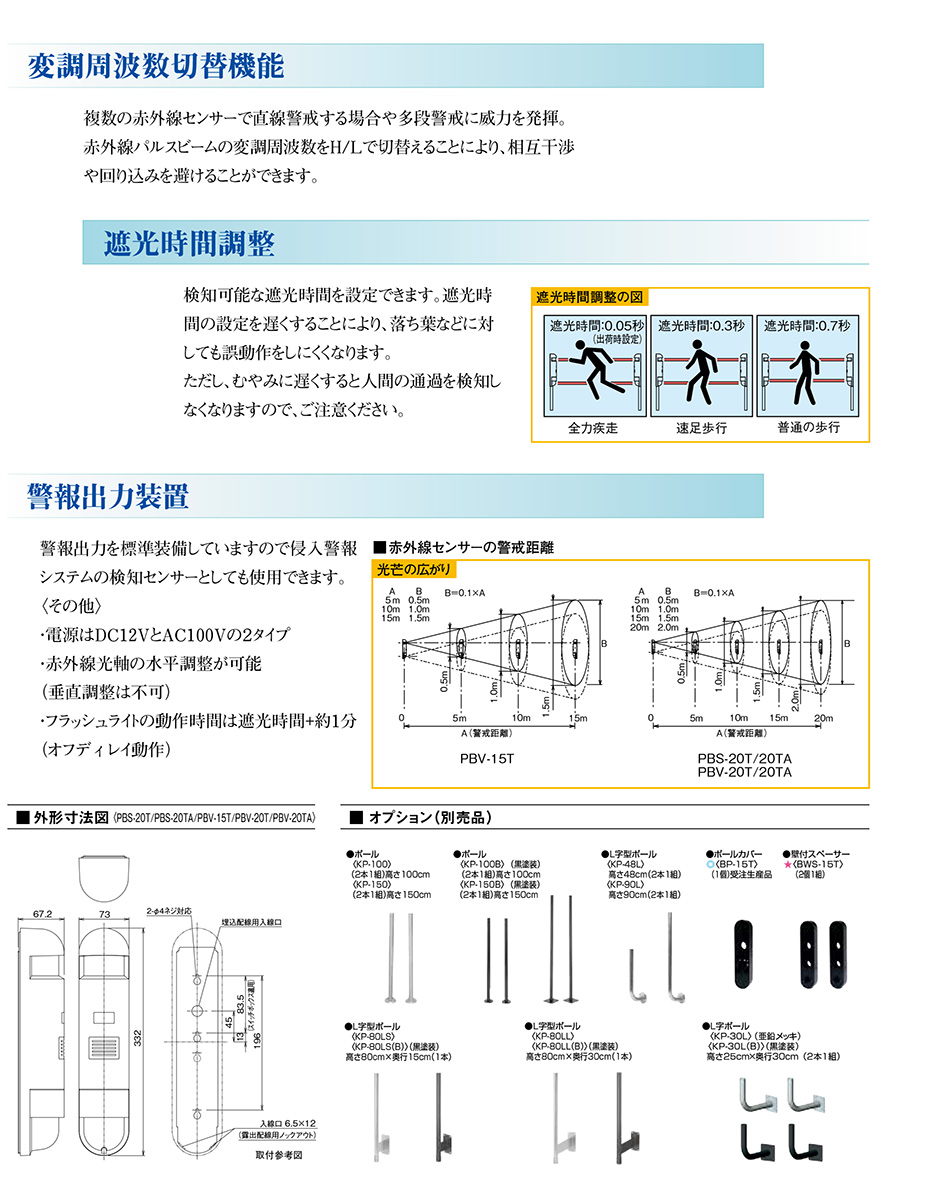

相互干渉を防ぐ「変調周波数切替機能」

赤外線パルスビームの周波数をH/Lで切り替えることができます。複数台を直線状に設置する場合や、多段で警戒を行う際に、隣接するセンサー同士の光が回り込んで誤動作する（干渉する）のを効果的に防止します。

施工性を高める水平方向±90°の光軸調整

取付位置が決まった後でも、レンズ部を水平方向に各90度ずつ回転させることができます。壁面設置だけでなく、ポールの側面など、設置場所の自由度が極めて高く、確実な光軸合わせが可能です。

1分間のオフディレイ動作（フラッシュライト）

フラッシュライトは、検知が終わった後も約1分間点滅を継続するオフディレイ機能を搭載しています。これにより、警備員や管理者が現場に駆けつけた際、どの場所でセンサーが反応したかを一目で特定することができ、迅速な初動対応を支援します。

選定時に評価したい強み

  • 確実な撃退効果： 検知と同時に「声」と「光」で即座に反応するため、未然防止に直結します。
  • 汎用性の高い録音： 日本語以外の多言語警告や、案内メッセージなど多目的に利用可能です。
  • 高い環境適応性： -25℃〜+60℃の広範囲な動作温度に対応し、寒冷地から酷暑までカバーします。
  • システム親和性： 標準で警報接点出力を備え、既存の防犯パネルやNVR等と容易に接続できます。

施工・設置ガイド

本機の性能を最大限に引き出すため、以下の施工条件を守って設置してください。

推奨設置高さ 地上約70cm〜90cm（人間の胴体を確実に捉える高さ）

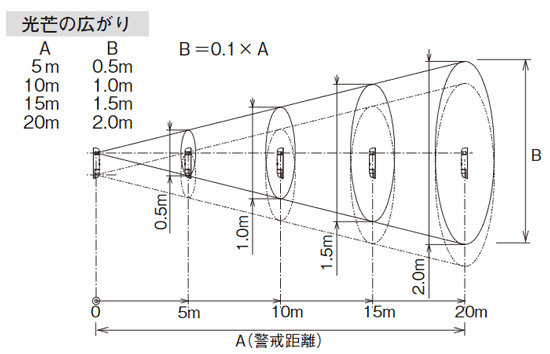

光芒の広がり 距離の10%（20m先で直径2m）。周囲に反射物（ガラス、金属壁）がある場合は1m以上の離隔を推奨。
防水対策 IP43相当（防雨構造）。必ず垂直に取り付け、背面入線口にはコーキング処理を行ってください。
録音手順 内部スイッチNo.6をON（録音モード）にし、録音ボタンを押しながらマイクへ発声。終了後必ずNo.6をOFFへ。

製品仕様

項目 内容
品名赤外線センサー付きフラッシュ・スピーカー
品番PBV-20T
警戒距離屋外20m以内（屋内30m以内）
距離余裕屋外：7.5倍（150m） 屋内：5倍（150m）
使用赤外線近赤外発光ダイオード（LED）による二重変調パルスビーム
検出方式近赤外線パルスビーム遮断方式（2ビーム同時遮断方式）
検知応答時間遮断時間：0.05s〜0.7s（ボリュームにて可変） ※標準位置：0.05s
電源電圧DC10〜18V（極性なし）
消費電力（電流）投光器24mA／受光器350mA
昼夜判別機能設定明るさ（約10〜約1000lx調整可）以下を夜と判定
威嚇制御機能光・音の威嚇動作を外部入力で禁止が可能
外部入力：無電圧接点（a接点／b接点切替式）
警報出力接点定格：AC／DC30V・0.5A（抵抗負荷）
接点方式：無電圧接点（a接点／b接点切替式）
接点動作：遮断時間出力（ただし2秒未満の遮光の場合、2秒間出力）
フラッシュ出力閃光色：赤色 0.4秒の間4回点滅、0.4秒休止を繰り返す
点滅時間：遮光時間＋1分（オフディレイ動作）
音声出力音量：無音〜約80dB／1m ボリューム可変式
録音時間：16秒以下（1フレーズのみ）
動作：単発検知時1フレーズ、連続検知時最長約2分間
表示灯警報表示灯（赤）、受光表示灯（赤）、投光表示灯（緑）
付帯機能赤外線周波数切替機能（L⇔H）、AGC回路、防霜カバー
使用可能周囲温度－25℃〜+60℃（結露・氷結なきこと）
光軸調整範囲水平方向のみ：±90°
設置場所屋内・屋外（防雨構造IP43相当）
質量投光器：約560g 受光器：約620g
外観樹脂（ワインレッド）

FAQ

Q：録音した音声は停電で消えてしまいますか？ A：いいえ、不揮発性メモリーを使用しているため、電源が切れても録音内容は保持されます。
Q：鳥や猫が横切った場合でも、フラッシュや音は鳴りますか？ A：本機は「2段ビーム同時遮断方式」を採用しています。上下のビームを同時に遮らない限り反応しないため、鳥や小動物による誤作動は大幅に抑制されます。
Q：昼間はフラッシュだけ光らせて、音は鳴らさないようにできますか？ A：内部のDIPスイッチ（No.1/No.2）の設定により、昼間のみ動作させない、または夜間のみ動作させるといった設定が可能です。
Q：複数のセンサーを並べて設置しても大丈夫ですか？ A：周波数切替機能（H/L）を搭載しているため、隣り合うペアで周波数を変えることで、赤外線同士の干渉を防ぐことができます。
Q：音声の音量は調整できますか？ A：はい、受光器内部のボリュームで、無音から最大約80dB（1m地点）まで無段階で調整可能です。
Q：フラッシュライトの点滅時間は変更できますか？ A：フラッシュは遮光時間＋1分間のオフディレイ動作となります。この時間の長さ自体を変更することはできません。
Q：AC100Vのコンセントから直接電源を取れますか？ A：本製品（PBV-20T）はDC12V仕様です。AC100Vで駆動させる場合は、AC100V対応モデルである「PBV-20TA」をご選定ください。
Q：雨が直接当たる場所に設置できますか？ A：IP43相当の防雨構造ですので、屋外設置が可能です。ただし、背面からの浸水を防ぐため、壁面との隙間や配線口には適切なコーキング処理を行ってください。
Q：警報出力はどのように使いますか？ A：防犯用のコントローラーや警報ベル、防犯カメラの録画トリガー入力などへ接続して使用します。威嚇制御入力により威嚇がオフの状態でも、警報出力は行われます。
Q：光軸の上下調整はできますか？ A：本機には垂直（上下）方向の微調整機構はありません。投光器と受光器を完全に同じ高さに、垂直に設置する必要があります。
