36倍IR-PTZAHDカメラ [PTZ-IR2036AH]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

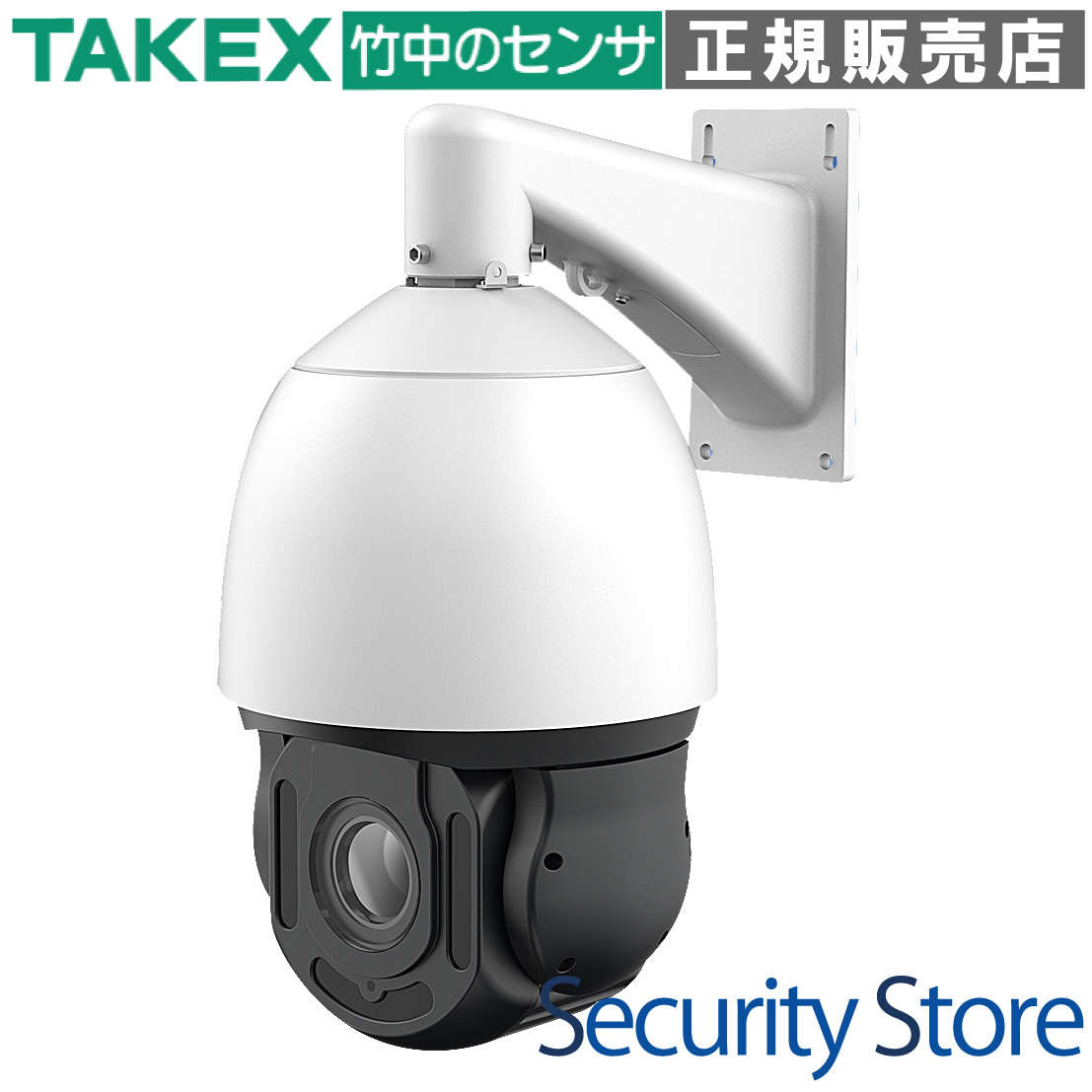

AHD PTZカメラ光学36倍ズーム赤外線300m 屋外IP66 フルHD

PTZ-IR2036AH 36倍IR-PTZ AHDカメラ

PTZ-IR2036AHは、光学36倍ズームレンズと最大300mの強力な赤外線照射機能を備えたフルHD AHD PTZカメラです。広大な敷地の監視から、特定の車両・人物の細部確認までを1台で完結させます。同軸ケーブル1本で映像伝送とカメラ制御（UTC）が可能で、既存のアナログ配線を活用した高画質化・高機能化に最適な法人向けハイエンドモデルです。

型番： PTZ-IR2036AH
解像度： 1920×1080 (2.1MP)
ズーム： 光学36倍 / デジタル32倍 (最大1152倍)
夜間性能： 赤外線照射最大300m (ズーム連動自動切替)
環境対応： 屋外IP66準拠、ファン常時動作
通信方式： 同軸重畳制御(UTC) / RS-485

資料ダウンロード

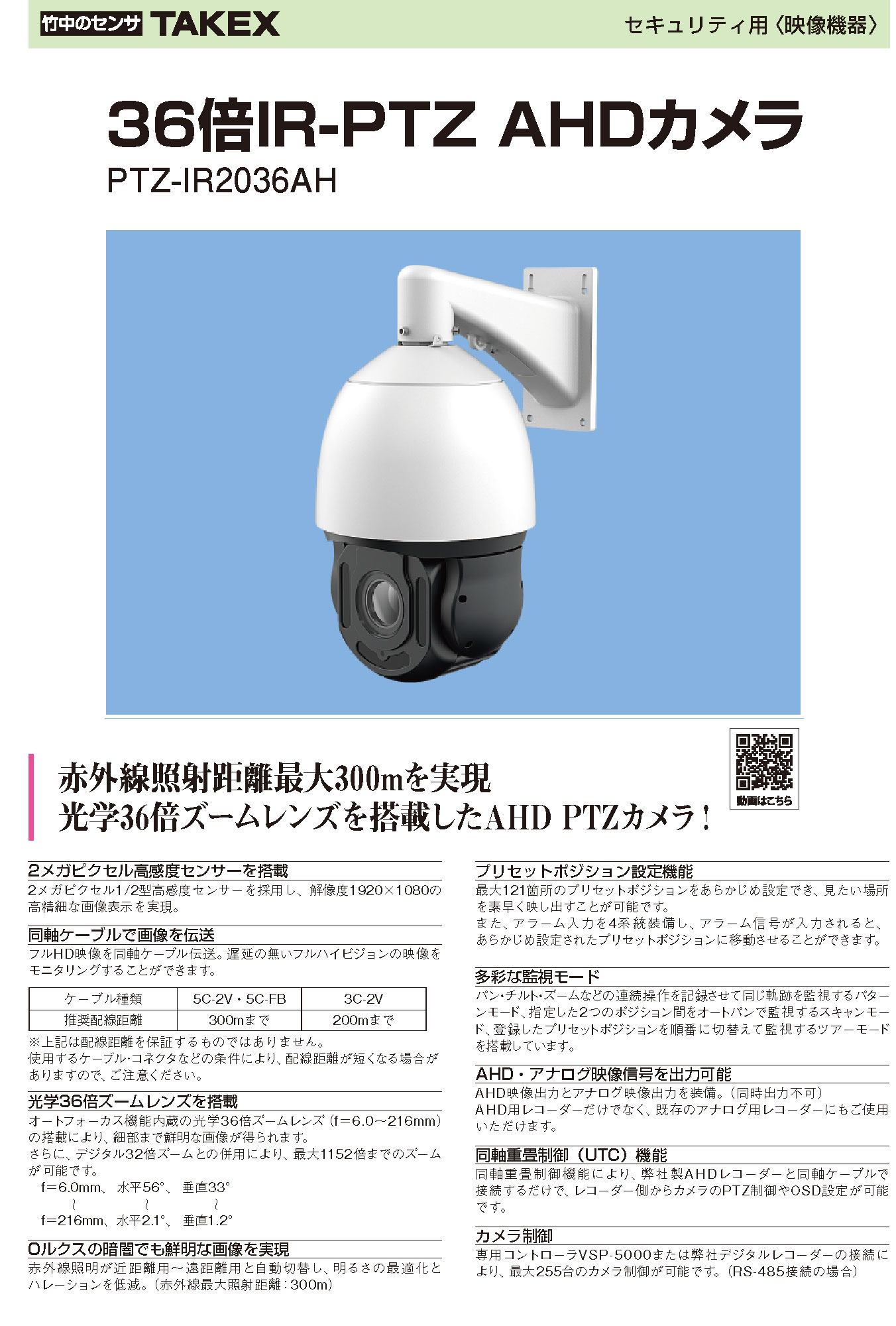

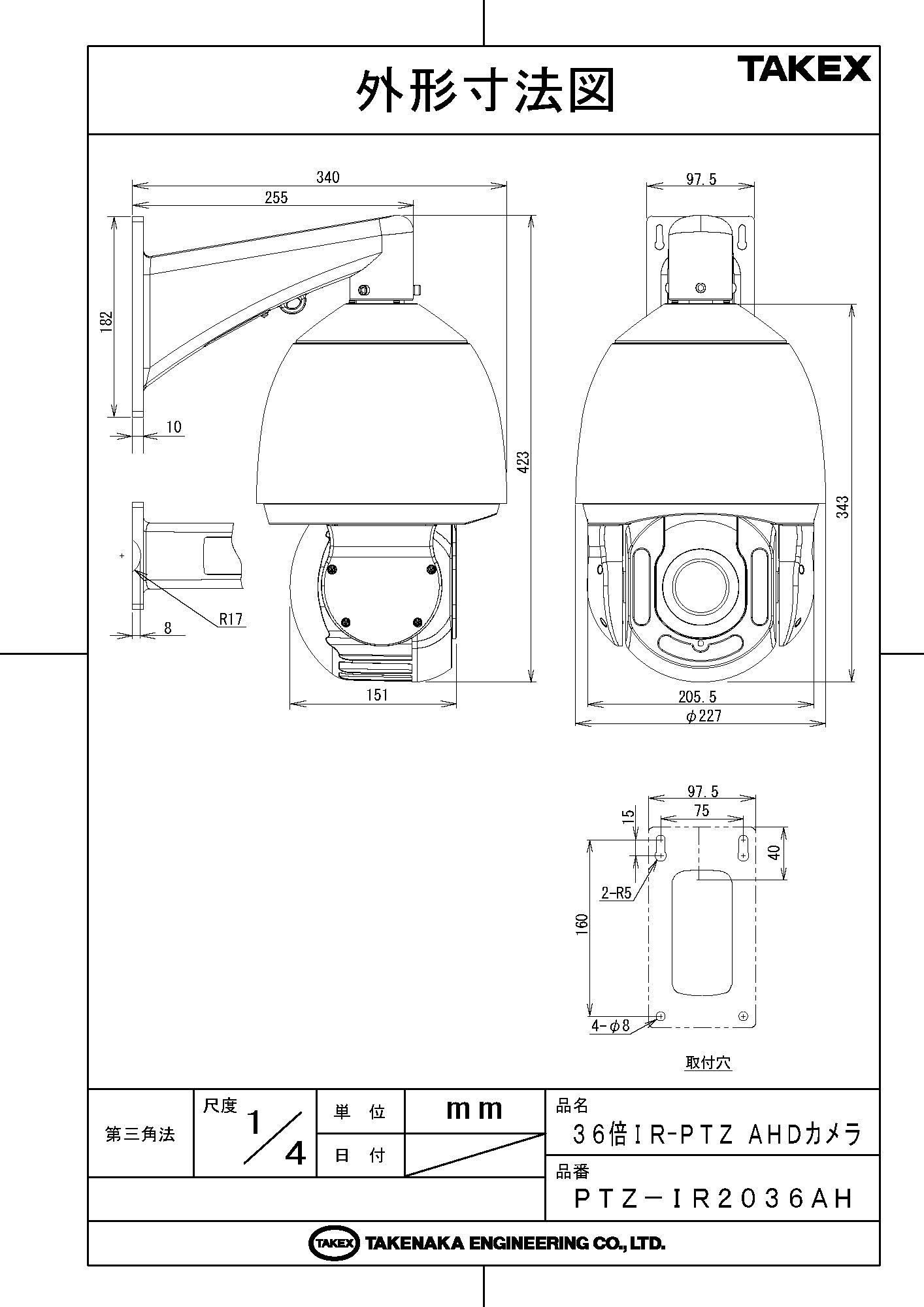

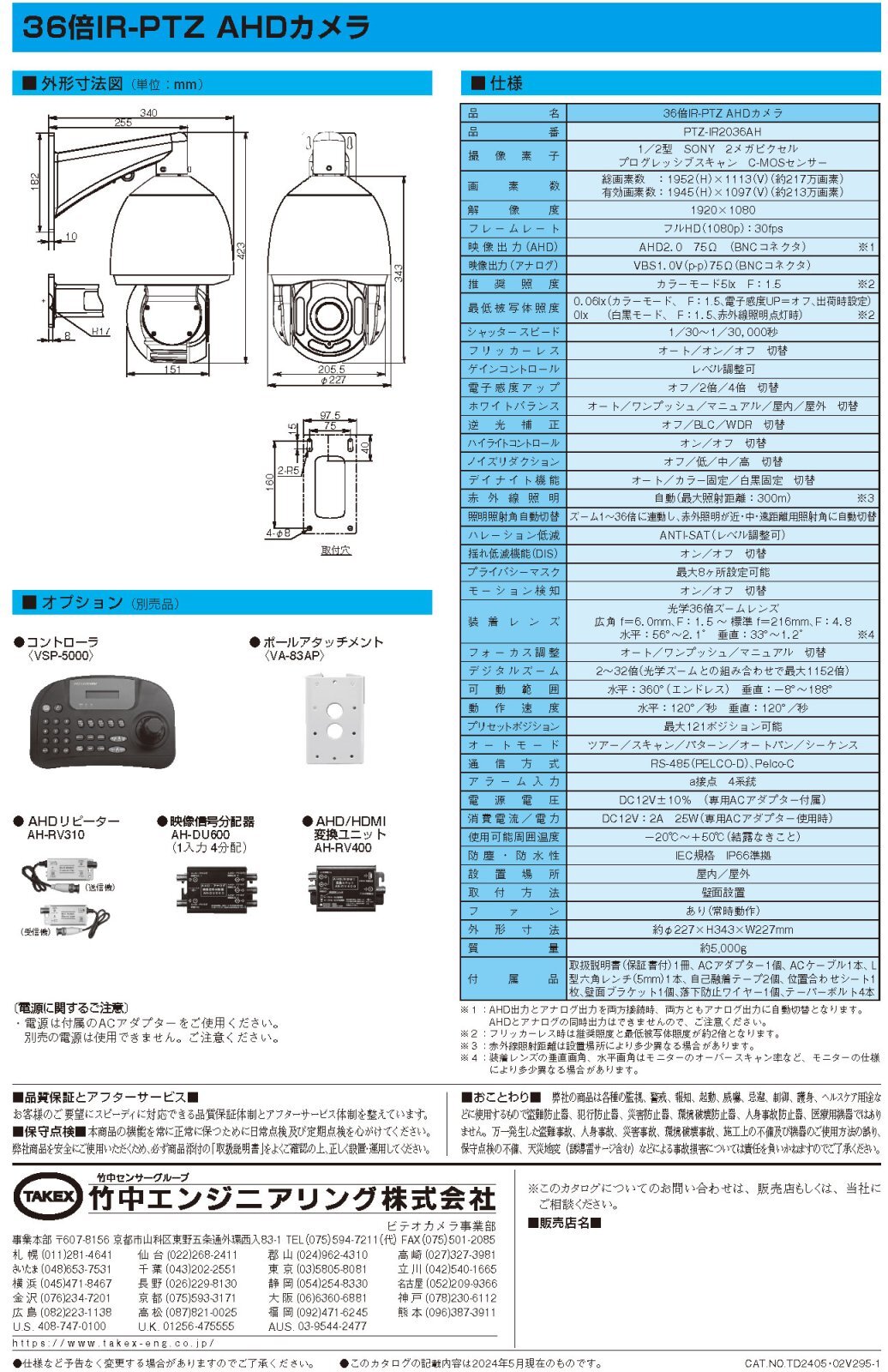

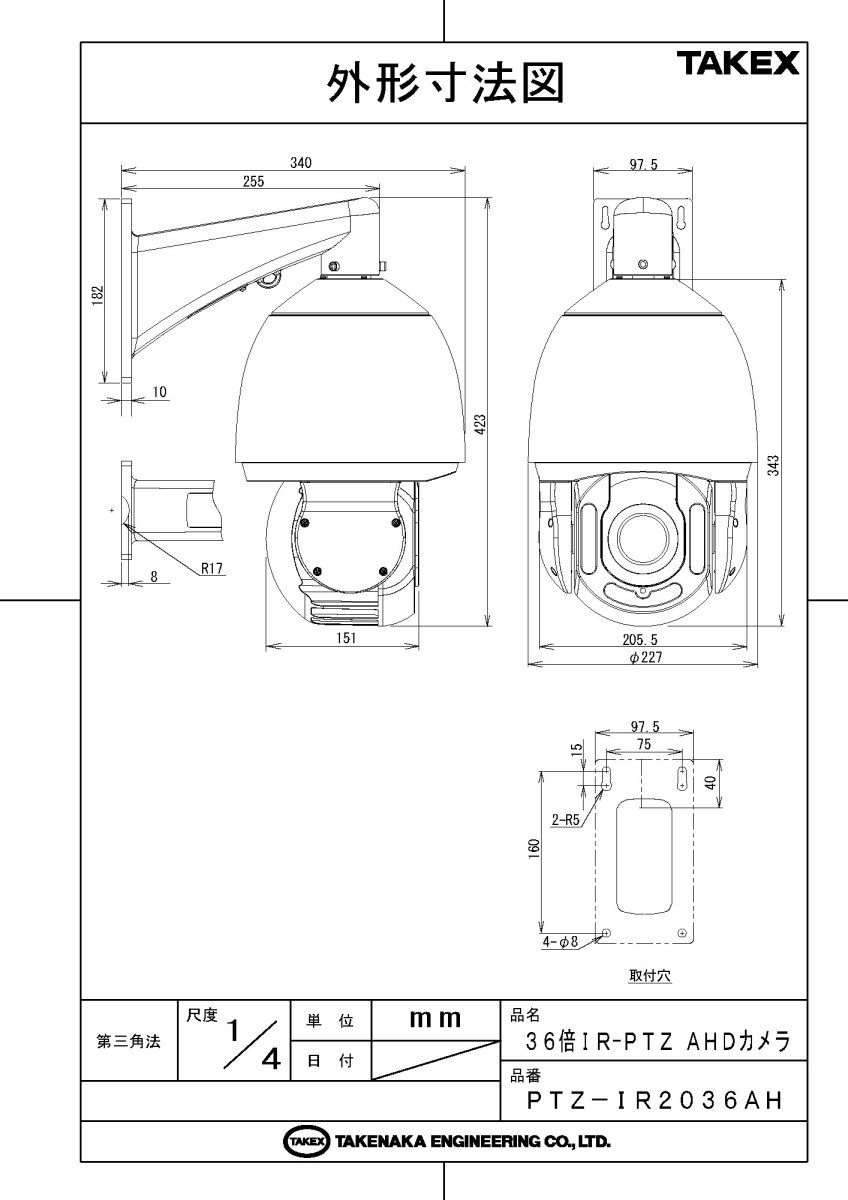

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

工場・倉庫の広域境界監視
駐車場や資材置場の車両・ナンバー確認
港湾・大規模施設の外周警備
既存のアナログ配線を流用した更新工事

導入前に確認したいポイント

DC12V/2A(25W)の電源確保が可能か
取付面が約5kgの荷重に耐えられるか
同軸ケーブルの距離が規定内か
設置先に他の赤外線センサーがないか

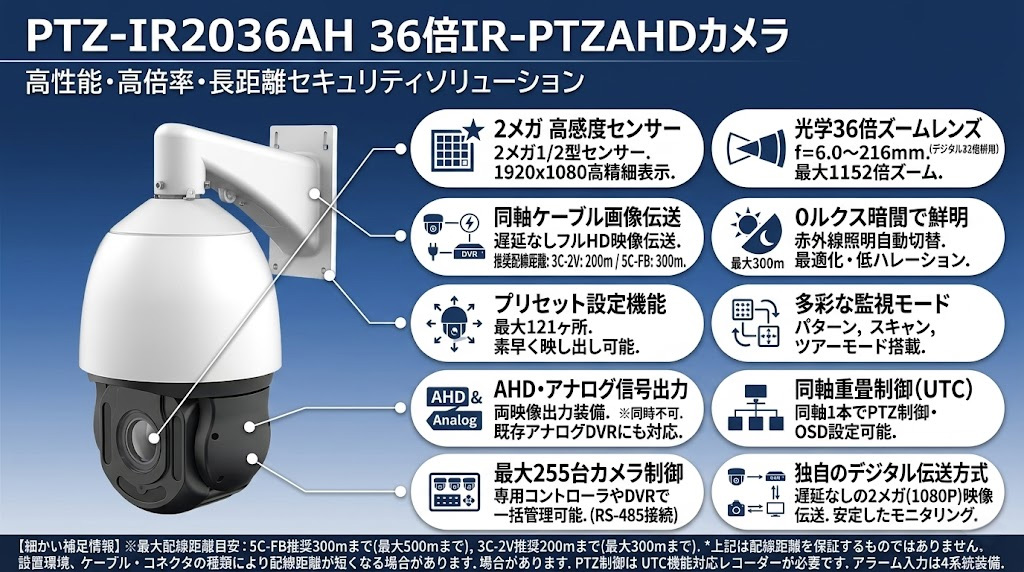

特長

2メガピクセル高感度センサーによる高精細描写

1/2型SONY製高感度CMOSセンサーを採用。フルハイビジョン（1920×1080）の圧倒的な解像力により、広域監視においても細部を逃さず記録します。従来の標準画質（アナログ）と比較し、証拠能力が飛躍的に向上しています。

光学36倍×デジタル32倍の強力なズーム性能

f=6.0mmから216mmまでの光学36倍ズームレンズを搭載。遠方の被写体もクリアに引き寄せます。さらにデジタルズーム32倍を併用することで最大1152倍まで拡大可能。広角から超望遠まで、1台で自在な画角調整が行えます。

最大照射距離300mを誇るインテリジェント赤外線

近距離・中距離・遠距離用と自動で切り替わる赤外線LEDを搭載。光学ズームの倍率に連動して照射角を最適化するため、夜間のハレーション（白飛び）を低減しつつ、最大300m先の暗闇まで鮮明に映し出すことが可能です。

同軸ケーブル1本でPTZ制御が可能なUTC機能

同軸重畳制御（UTC）により、対応するレコーダーから同軸ケーブル1本でカメラの首振り（PTZ）や設定変更（OSD）が行えます。RS-485の通信線を別途敷設する必要がなく、施工コストの削減と既存配線の有効活用を両立します。

高速PTZ動作と豊富なオート監視モード

水平360°エンドレス、垂直-8°〜188°の可動範囲を持ち、最大秒速120°の高速動作を実現。最大121箇所のプリセット登録に加え、ツアー、スキャン、パターンなどの多彩な自動巡回モードにより、効率的な監視運用をサポートします。

屋外設置を支える高い堅牢性と環境性能

防塵・防水規格IP66に準拠。ハウジング一体型で雨風に強く、内部ファンが常時動作することで内部の熱を効率的に排出します。マイナス20℃からプラス50℃までの幅広い動作環境に対応し、過酷な現場での長期運用を支えます。

    選定時に評価したい強み
    長距離夜間監視： ズーム連動赤外線による300m照射は業界トップクラスの性能。
施工性の高さ： UTC対応により、既存の同軸配線をそのまま使ってPTZ制御が可能。
画像補正機能： WDR、DNR、HLC、揺れ補正（DIS）などプロ仕様の補正機能を完備。
アラーム連携： 4系統のアラーム入力を備え、センサー連動での自動プリセット移動が可能。



施工・設置ガイド

安定した動作を確保するため、以下の施工ルールを遵守してください。

項目	施工・設置上の注意点
電源確保	必ず付属の専用ACアダプタ（DC12V/2A）を使用してください。低圧側ケーブルの延長は電圧降下による誤動作の原因となるため禁止です。AC100V側を延長してください。
防水処理	BNC端子および電源接続部は、自己融着テープと絶縁テープによる二重巻き防水を確実に行ってください。
映像出力	AHD（黒）とアナログ（黄）の同時接続はできません。両方接続すると強制的にアナログ出力に固定されます。
設置環境	カメラ前面に赤外線センサー等がある場合、強力なIR照明が干渉し誤報を招く恐れがあります。光軸を避けて設置してください。

推奨配線距離（同軸ケーブル）

ケーブル種別	最大配線距離	備考
5C-2V / 5C-FB	最大 300m (最大500m)	長距離配線時はリピーターの使用を推奨します。
3C-2V	最大 200m (最大300m)	UTC制御の信号減衰に注意してください。

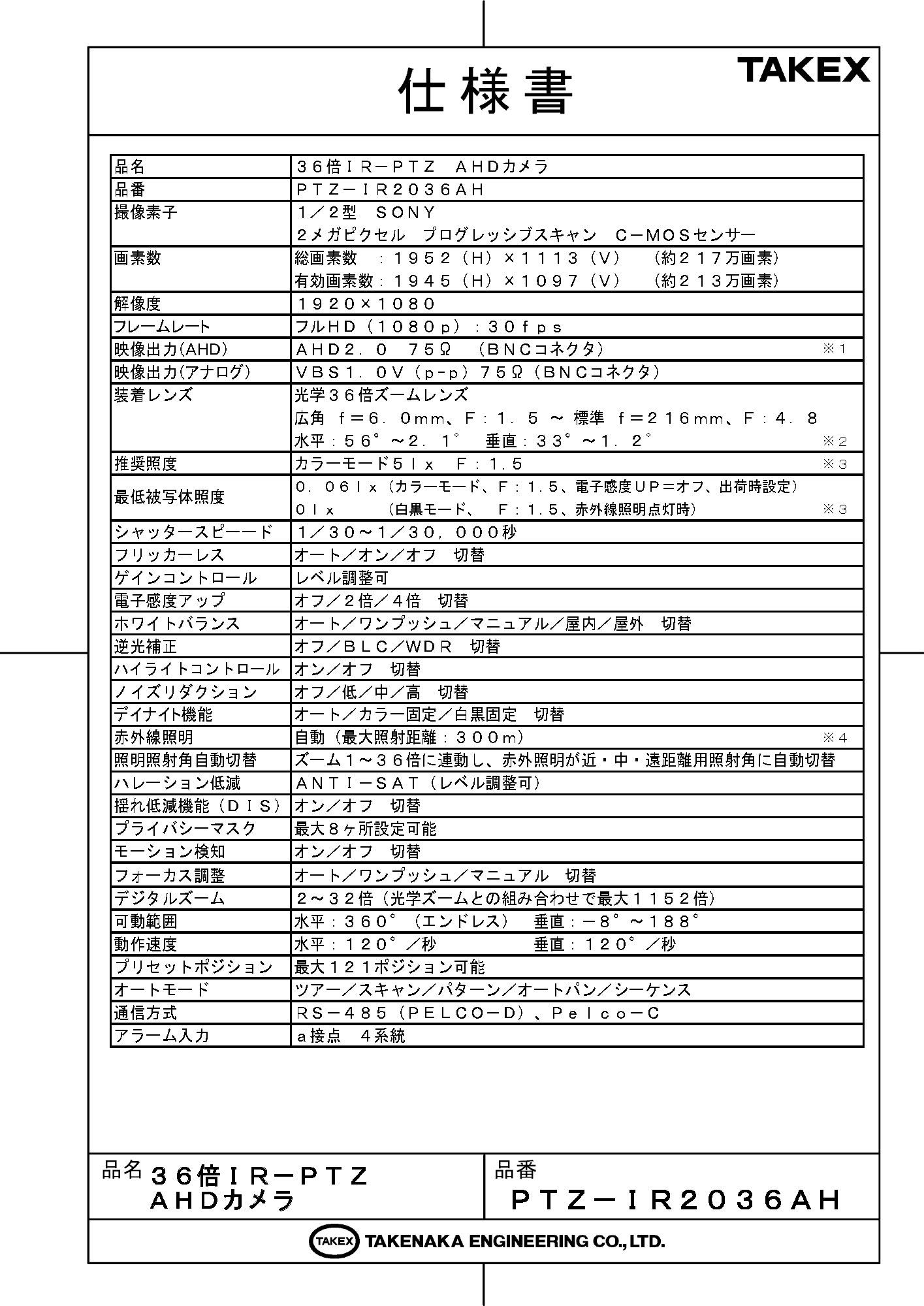

製品仕様

項目	内容
品名 / 品番	36倍IR-PTZ AHDカメラ / PTZ-IR2036AH
撮像素子	1/2型 SONY 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数：約217万画素 / 有効画素数：約213万画素
解像度	1920×1080 (フルHD)
フレームレート	30fps
映像出力	AHD 2.0 75Ω（BNC）、VBS 1.0V (p-p) 75Ω（BNC） ※同時出力不可
装着レンズ	光学36倍ズームレンズ（f=6.0〜216mm, F1.5〜4.8）
画角	水平：56° 〜 2.1° / 垂直：33° 〜 1.2°
最低被写体照度	カラー：0.06 lx（F1.5、電子感度UPオフ） / 白黒：0 lx（赤外線点灯時）
機能	WDR, BLC, HLC, DNR, フリッカーレス, プライバシーマスク(8箇所), モーション検知, DIS(揺れ低減)
赤外線照明	最大照射距離：300m（ズーム連動自動切替）、ハレーション低減機能付
可動範囲	水平：360°（エンドレス） / 垂直：-8° 〜 188°
動作速度	水平・垂直：最大120°／秒
プリセット数	最大121ポジション
オートモード	ツアー、スキャン、パターン、オートパン、シーケンス
通信方式	RS-485（PELCO-D, PELCO-P）、Pelco-C (UTC)
アラーム入力	a接点 4系統
電源電圧	DC12V ±10%（専用ACアダプタ付属）
消費電力	最大 25W (DC12V:2A)
使用周囲温度	-20℃ 〜 +50℃（結露・氷結なきこと）
保護等級	IEC規格 IP66準拠（ファン常時動作）
外形寸法 / 質量	約φ227 × H343 × W227mm / 約5,000g

FAQ

Q：既存のアナログカメラ用レコーダーでも使えますか？ A：はい、アナログ映像出力（CVBS）も備えているため、既存のアナログレコーダーへの接続も可能です。ただし、その場合は解像度がアナログ品質（52万画素相当）となります。

Q：UTC制御とは何ですか？ A：同軸ケーブルを介して映像信号と制御信号を重畳して送る機能です。対応レコーダーを使用すれば、PTZ制御用の別途配線（RS-485）なしでカメラの操作が可能になります。

Q：夜間の赤外線が明るすぎて近くのものが白飛びしませんか？ A：本機にはズーム倍率に連動して照射角を物理的に切り替える機構と、ハレーションを低減するANTI-SAT機能が搭載されているため、近距離の白飛びを抑えた最適な明るさで監視できます。

Q：電源アダプタを延長コードで延ばしても大丈夫ですか？ A：アダプタから先のDCケーブル（低圧側）を延長すると電圧降下によりPTZ駆動時に動作が不安定になります。必ずAC100V側を延長し、アダプタ本体はカメラの近くの防水BOX内に収めてください。

Q：霧や強風の日でも鮮明に映りますか？ A：デジタルノイズリダクションや揺れ低減機能（DIS）を搭載しており、悪条件下でも一定の視認性を確保します。ただし、激しい降雪時などは窓への付着により視界が遮られる場合があります。

Q：AHD出力とアナログ出力を同時に使用できますか？ A：いいえ、同時出力はできません。両方のBNC端子にケーブルを接続すると、自動的に両方ともアナログ出力に切り替わります。フルHD（AHD）で使用する場合は黒のBNC端子のみを接続してください。

Q：夜間、急にカラー映像に戻ることがあるのはなぜですか？ A：近くに強い反射物（白い壁や看板）がある場合、赤外線が反射してカメラが「昼間だ」と誤認することがあります。その場合はOSDメニューから昼夜切替の照度設定や「ギャップ（感度）」を調整してください。

Q：DIPスイッチの設定が必要なのはどのような場合ですか？ A：RS-485専用線を使用して制御する場合に、カメラIDやプロトコル設定のために必要です。同軸重畳（UTC）制御のみを使用する場合は、初期状態のままで問題ありません。

Q：内部のファンが止まっているように見えるのですが。 A：本機のファンは常時動作仕様です。内部の熱を逃がすために常に回転していますが、非常に静音性の高いものが使われています。完全に停止している場合は故障の可能性があるため点検が必要です。

Q：プリセットポジションは何箇所まで登録できますか？ A：最大121箇所まで登録可能です。ただし、一部の番号（95番など）はメニュー呼び出し等のシステム予約番号となっているため、使用可能な番号を仕様書で確認してください。
