残留者センサー(赤外線センサー) TAKEX 竹中エンジニアリング [PR-900(BL)]

残留者センサー(赤外線センサー) TAKEX 竹中エンジニアリング [PR-900(BL)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 残留者センサー 距離測定方式 ATM・CDコーナー 屋内用

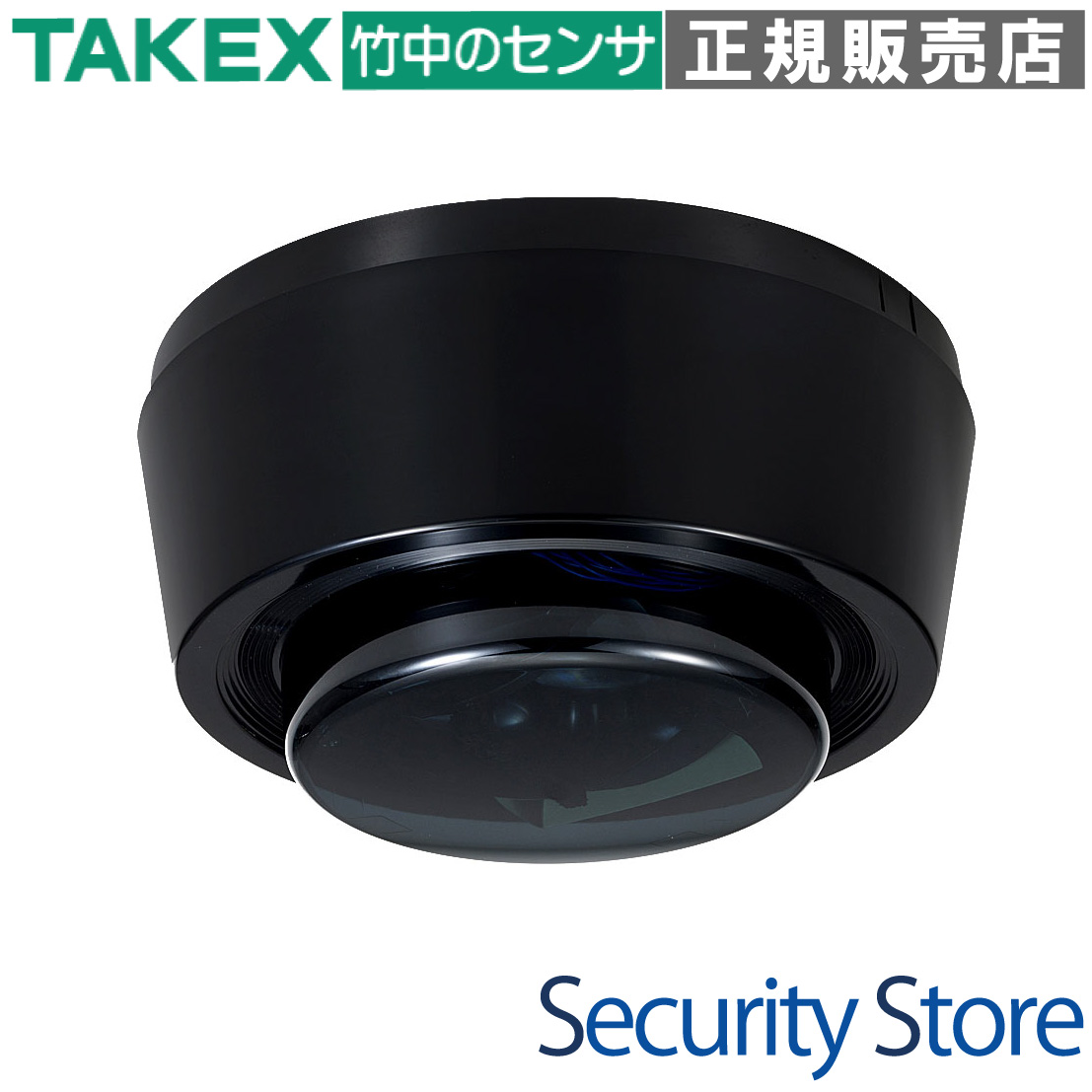

PR-900(BL) 残留者センサー

CD/ATMコーナーや個室内の「完全静止」した人物を確実に捕捉。赤外線による物理的な距離測定方式により、従来の熱検知では難しかった長時間の残留検知を実現した高信頼性センサーです。

  • 型番： PR-900(BL)
  • 製品名： 残留者センサー
  • 検知方式： 近赤外線によるアクティブ距離測定方式
  • 主な用途： ATMコーナーの残留者検知、個室内監視、自動ドアの安全補助
  • 設置場所： 屋内天井面（1m〜4m）
  • 電源電圧： DC10.8V〜30V
残留者センサー PR-900(BL)

資料ダウンロード

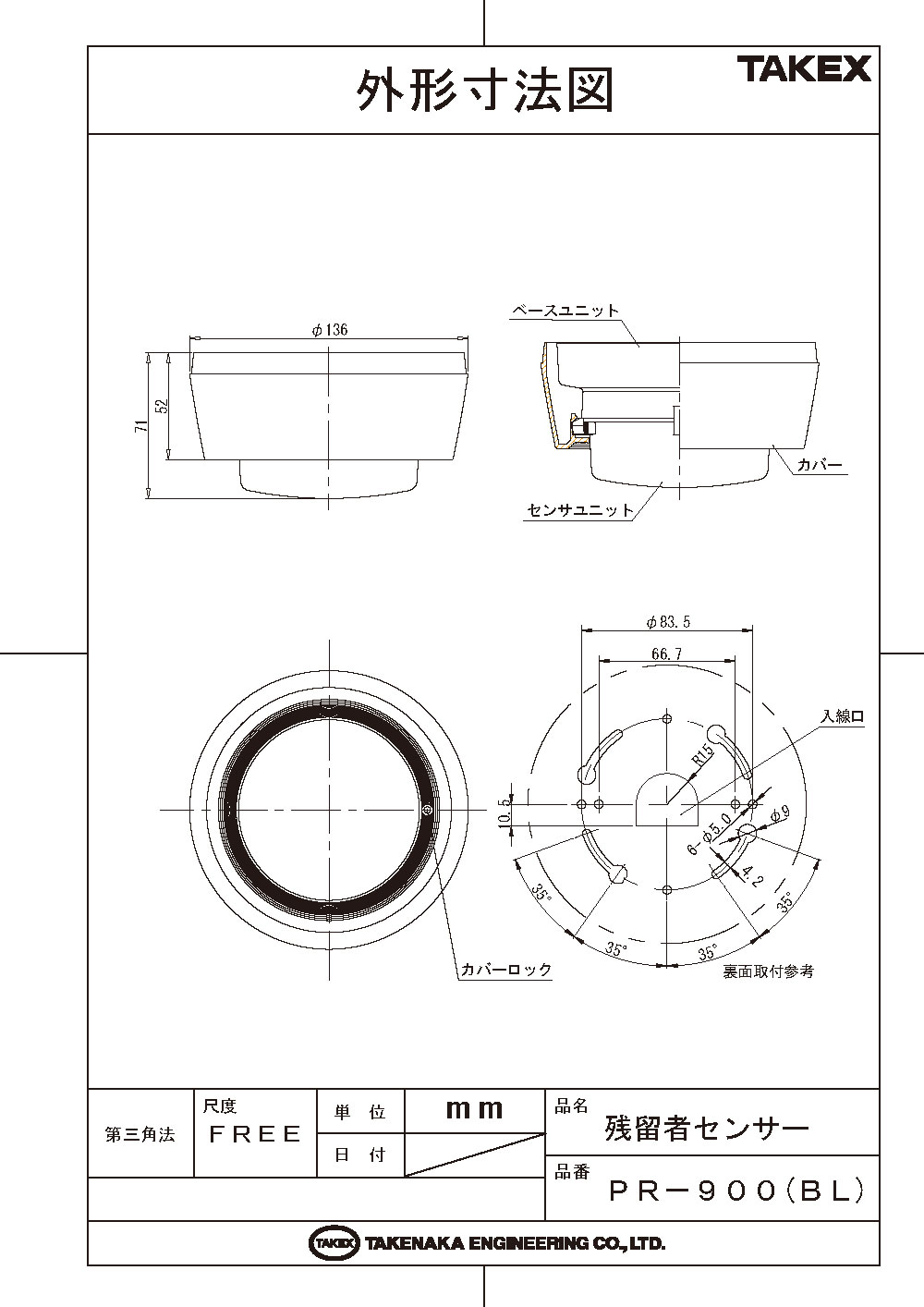

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 銀行ATMコーナーの残留者検知
  • 深夜・早朝の無人店舗の防犯監視
  • 個室トイレや更衣室内の急病者・残留者確認
  • 店舗入り口での滞留・混雑状況把握

導入前に確認したいポイント

  • 床面の材質（鏡面・黒タイル・低反射マットは要相談）
  • 設置高さが1m〜4mの範囲内であるか
  • 太陽光やスポットライトが検知窓に直射しないか
  • 電源容量（1台あたり160mA以下）の確保

特長

完全に静止した人体の検出が可能

一般的な熱検知（パッシブ）方式とは異なり、センサーから赤外線を照射して物理的な「距離」を計測するアクティブ方式を採用。エリア内で完全に動かなくなった人物や、長時間静止している残留者も逃さず検知し続けます。

近赤外線方式による環境耐性

物理的な距離を測定するため、気流（すきま風）、騒音、振動といった周囲の環境ノイズの影響をほとんど受けません。温度変化の激しいATMコーナーや、外部からの風が入りやすい風除室でも安定した運用が可能です。

衣類や姿勢に左右されない安定性

従来の「反射量」を測定する方式ではなく「距離」を直接測定するため、赤外線を吸収しやすい黒色の服や、人体の姿勢、体格に左右されません。あらゆる条件で安定した検知精度を維持します。

掃除ロボット等の誤報を防ぐ不感知帯設定

床面から設定した高さまでを「不感知帯」として設定できるため、夜間に自動走行する掃除ロボットや小動物、床に落ちたゴミ、脱ぎ捨てられたスリッパなどを検知して誤報を出す心配がありません。

独立7本ビームによる死角のないスポット警戒

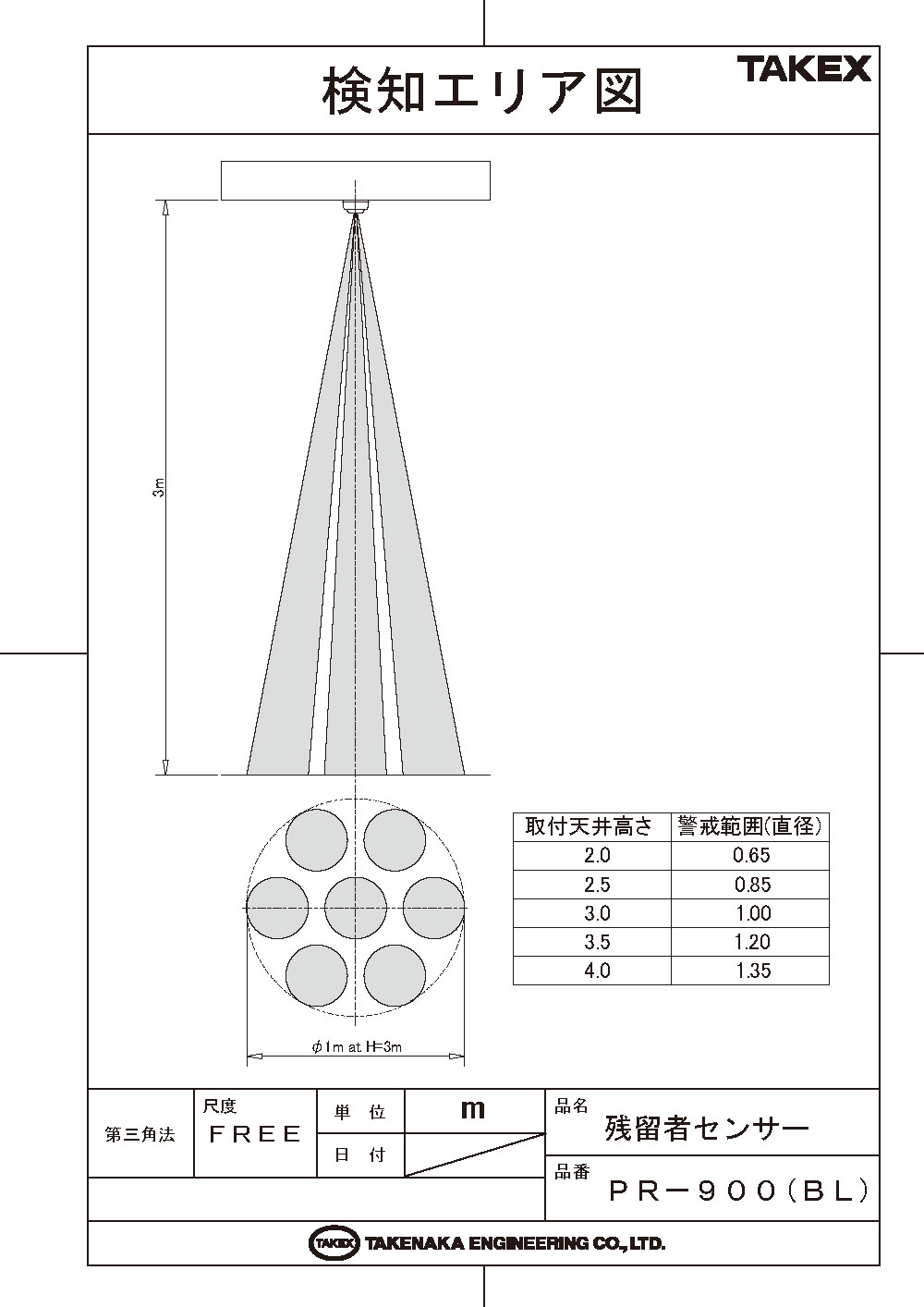

中心1本とその周囲6本、計7本の独立したビームを投光。各ビームが個別に距離を測定するため、検知エリア内であればどこにいても「1本でも変化があれば検知」する論理演算により、死角を極限まで排除しています。

最大8台までの相互干渉防止機能

同期接続（IN/OUT端子の渡り配線）を行うことで、最大8台まで投光タイミングを自動でずらすことが可能です。複数のATMが並ぶ狭い空間に隣接して設置しても、センサー同士の干渉による誤動作を防ぎます。

床面高さを自動測定するオート学習機能

電源投入時に、設置された場所の床面までの距離を自動で測定・記憶します。現場ごとの複雑な距離設定作業が不要で、高い施工性を実現しています。

設置環境に合わせた3段階の検出高さ切替

「L（残留者用：約10秒ディレイ）」「M（通過検知：0.2秒以下）」「H（環境重視）」の3モードを搭載。残留者検知から高速な通過検知まで、用途に合わせて最適なアルゴリズムを選択できます。

調整しやすいエリア角度可変構造

垂直方向に0°〜9°（3°ピッチ）でセンサヘッドの角度を調整可能。設置場所が検知対象の真上から少しずれている場合でも、最適なエリア配置が可能です。

選定時に評価したい強み

  • 高精度な測距ロジック： 反射量ではなく「物理的距離」で判断するため、誤報・失報が極めて少ない。

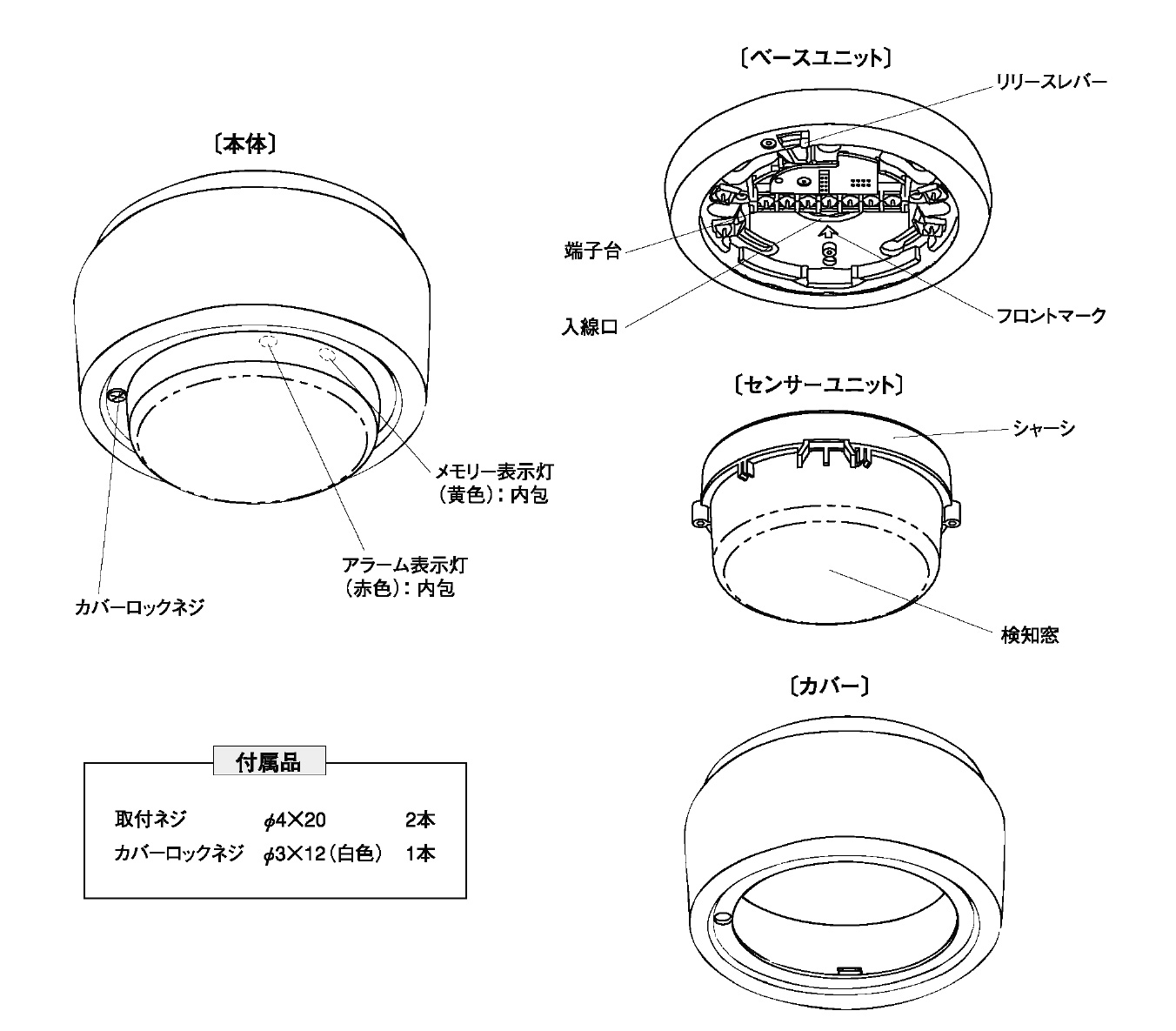

  • 運用確認の容易さ： 動作確認用の赤色LEDに加え、過去の検知履歴を確認できるメモリー灯（黄色）を装備。
  • 埋込対応の拡張性： 別売アタッチメント（BU-900）により、天井へのフラットな埋込設置も可能。
  • 幅広い対応電圧： DC10.8Vから30Vまで対応し、既存の電源設備に柔軟に適合。

LED表示灯の状態と動作

動作状態 アラーム灯（赤） メモリー灯（黄） 詳細説明
ウォームアップ 点滅 点灯 電源投入後、内部回路の安定化と同期確認中（約30秒）。
距離測定中 消灯 点灯 床面までの距離を学習。この間はエリア内無人を維持。
監視状態 消灯 消灯 正常監視中。
検知状態 点灯 消灯 エリア内に物体を検知し、接点を出力。
メモリー表示 消灯 点灯/点滅 過去に検知があったことを表示（最大50分間）。
初期化エラー 高速点滅 消灯 床面の反射不足または距離が範囲外。

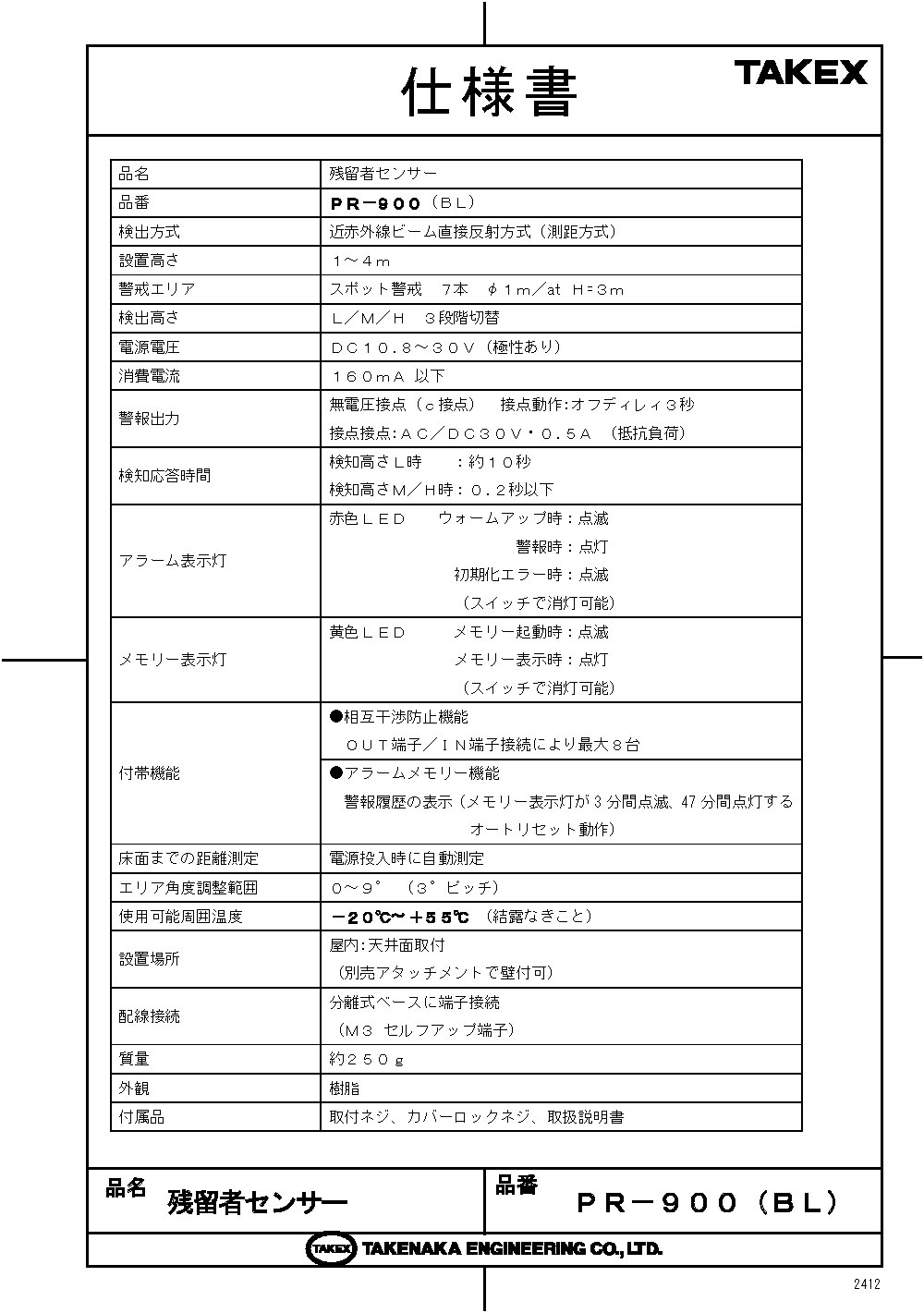

製品仕様

項目 内容
品名残留者センサー
品番ＰＲ－９００（ＢＬ）
検出方式近赤外線ビーム直接反射方式（測距方式）
設置高さ１〜４ｍ
警戒エリアスポット警戒　７本　φ１ｍ／ａｔ Ｈ＝３ｍ
検出高さＬ／Ｍ／Ｈ　３段階切替
電源電圧ＤＣ１０．８〜３０Ｖ（極性あり）
消費電流１６０ｍＡ以下
警報出力無電圧接点（ｃ接点）　接点動作：オフディレイ３秒
接点接点：ＡＣ／ＤＣ３０Ｖ・０．５Ａ（抵抗負荷）
検知応答時間検知高さＬ時：約１０秒
検知高さＭ／Ｈ時：０．２秒以下
アラーム表示灯赤色ＬＥＤ（ウォームアップ時：点滅、警報時：点灯、初期化エラー時：点滅）※消灯可
メモリー表示灯黄色ＬＥＤ（メモリー起動時：点滅、メモリー表示時：点灯）※消灯可
付帯機能相互干渉防止機能（最大８台）、アラームメモリー機能（オートリセット動作）
床面距離測定電源投入時に自動測定
エリア角度調整０〜９°（３°ピッチ）
使用可能周囲温度－２０℃〜＋５５℃（結露なきこと）
設置場所屋内：天井面取付（別売アタッチメントで壁付可）
質量約２５０ｇ
材質本体：樹脂

FAQ

Q：一般的な人感センサー（PIR方式）との違いは何ですか？ A：一般的な人感センサーは人体の熱（赤外線）の変化を検知するため、完全に静止している人は検知できません。PR-900は物理的な「距離」を計測するため、静止している人物も確実に検知し続けられます。
Q：床に置いてあるゴミ箱や荷物を検知してしまいますか？ A：電源投入時の学習（距離測定）時に置いてある物は、その位置を「床面」として記憶するため検知しません。また「不感知帯」設定により、低い位置にある動体（掃除ロボット等）も除外可能です。
Q：服の色が黒くても検知できますか？ A：はい、可能です。反射量ではなく距離を測定しているため、反射率の低い衣服でも「物体が存在する」という距離データに基づき確実に検知します。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。太陽光が直接当たる場所や、雨のかかる場所での使用は避けてください。
Q：設置後に床にマットを敷いた場合、再設定は必要ですか？ A：はい、必要です。床の状態が変わると距離データが変化するため、マットを敷いた状態で電源を再投入し、床面距離を再学習させてください。
Q：検知応答時間の「L」「M」「H」はどう使い分けますか？ A：ATM等の残留者検知には「L（低）」が推奨です。約10秒のディレイにより、一瞬の通過ではなく確実な滞留のみを捉えます。通路の通行検知などには応答の速い「M」または「H」を使用します。
Q：最大何台まで並べて設置できますか？ A：相互干渉防止機能を使用することで、最大8台まで隣接して設置可能です。
Q：アラームメモリー機能とは何ですか？ A：不在時に検知があったかどうかを黄色LEDの点灯状態で知らせる機能です。検知後、最大50分間表示されるため、巡回時に状況を確認するのに役立ちます。
Q：鏡のような床面でも使用できますか？ A：鏡面や極端に反射の強い床、あるいは極端に黒く光を吸収する素材の場合、距離測定エラーが発生することがあります。事前に現場でのテストを推奨します。
Q：電源投入直後に赤色が点滅し続けています。 A：初期化エラーの可能性があります。床面までの距離が範囲外（1m未満など）か、反射が正しく戻っていないことが考えられます。設置高さと床の状態を確認してください。
