パッシブセンサー スポット警戒 5m ホワイト TAKEX 竹中エンジニアリング [PA-6806W]

パッシブセンサー スポット警戒 5m ホワイト TAKEX 竹中エンジニアリング [PA-6806W]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー スポット警戒型 高天井対応（5m） リニューアル対応

PA-6806W：パッシブセンサー スポット警戒 5m ホワイト

PA-6806Wは、最大天井高5mからの局所監視に特化した屋内用スポット警戒型パッシブセンサーです。天井のリニューアル時に旧型機の日焼け跡を隠しやすいワイドタイプのベースを採用。独自のエリアオフセット機能を搭載し、熱源を避けた柔軟な警戒エリアの設定が可能です。8mA以下の超低消費電流設計で、システムのコストダウンに貢献します。

  • 型番： PA-6806W
  • 製品名： パッシブセンサー（スポット警戒型）5m用 ワイドタイプ ホワイト
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）方式 / 屋内天井用
  • 主な用途： エントランスや吹き抜けの局所監視、特定機器周辺のピンポイント警戒
  • 設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
  • 電源 / 仕様上の核： DC 7V ? 30V（無極性） / 消費電流 8mA以下

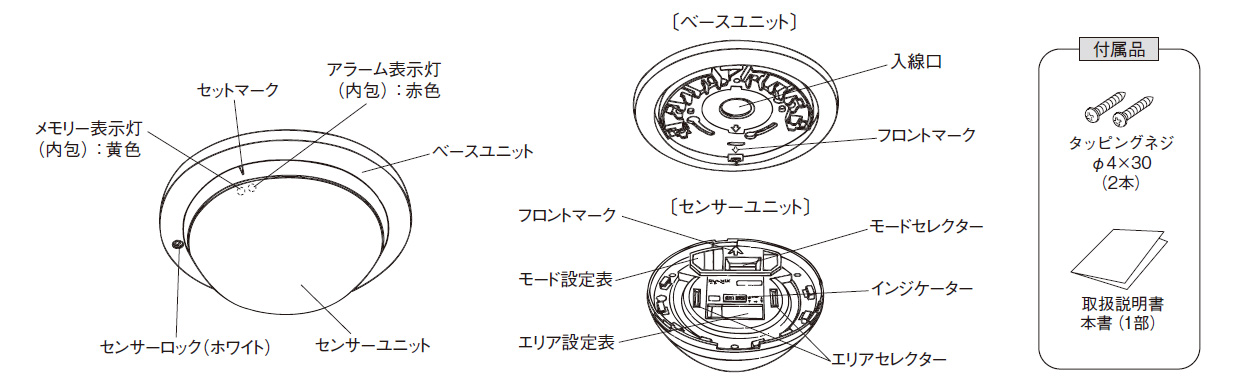

PA-6806W パッシブセンサー スポット警戒型 ホワイトの製品画像

資料ダウンロード

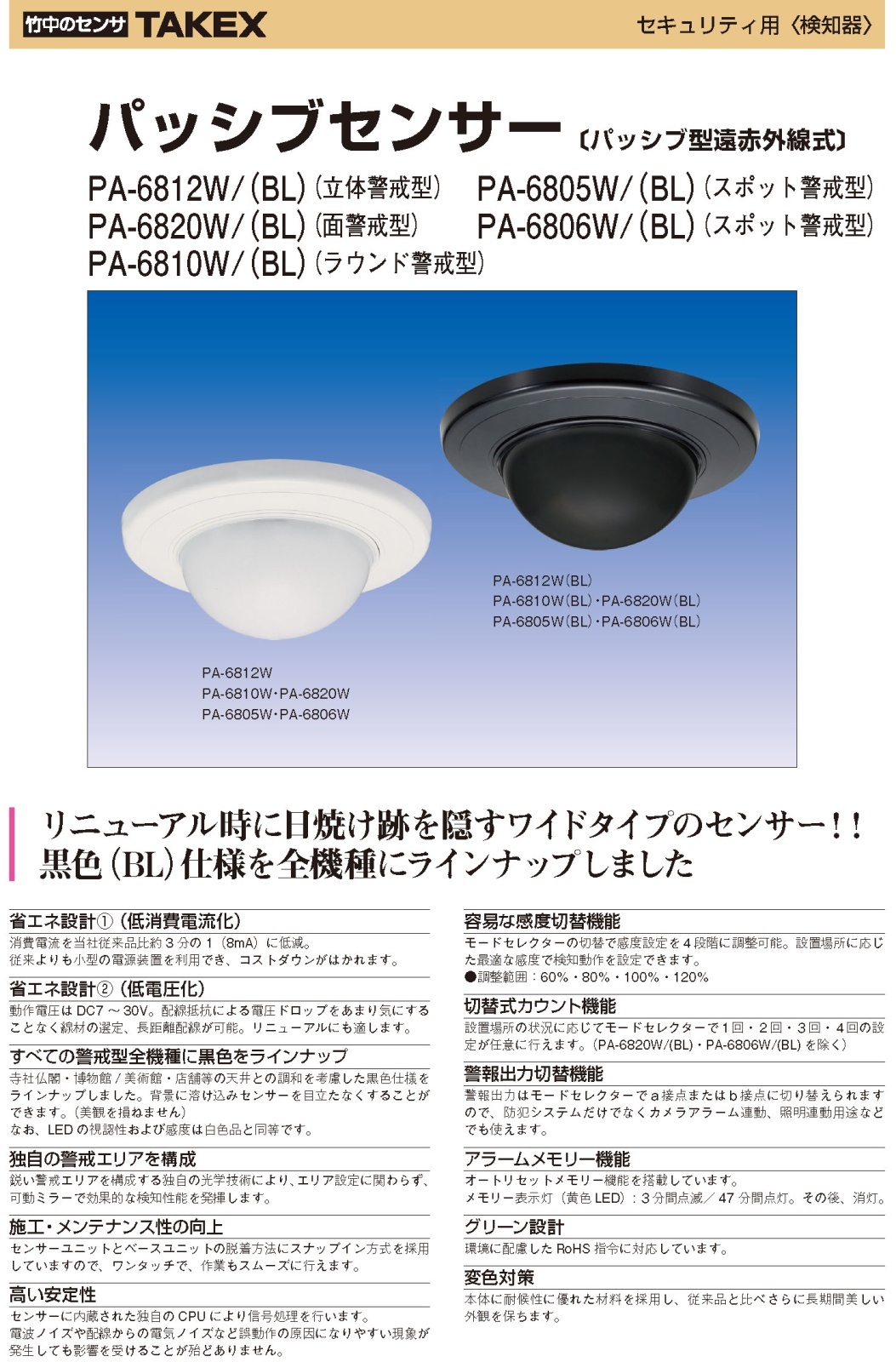

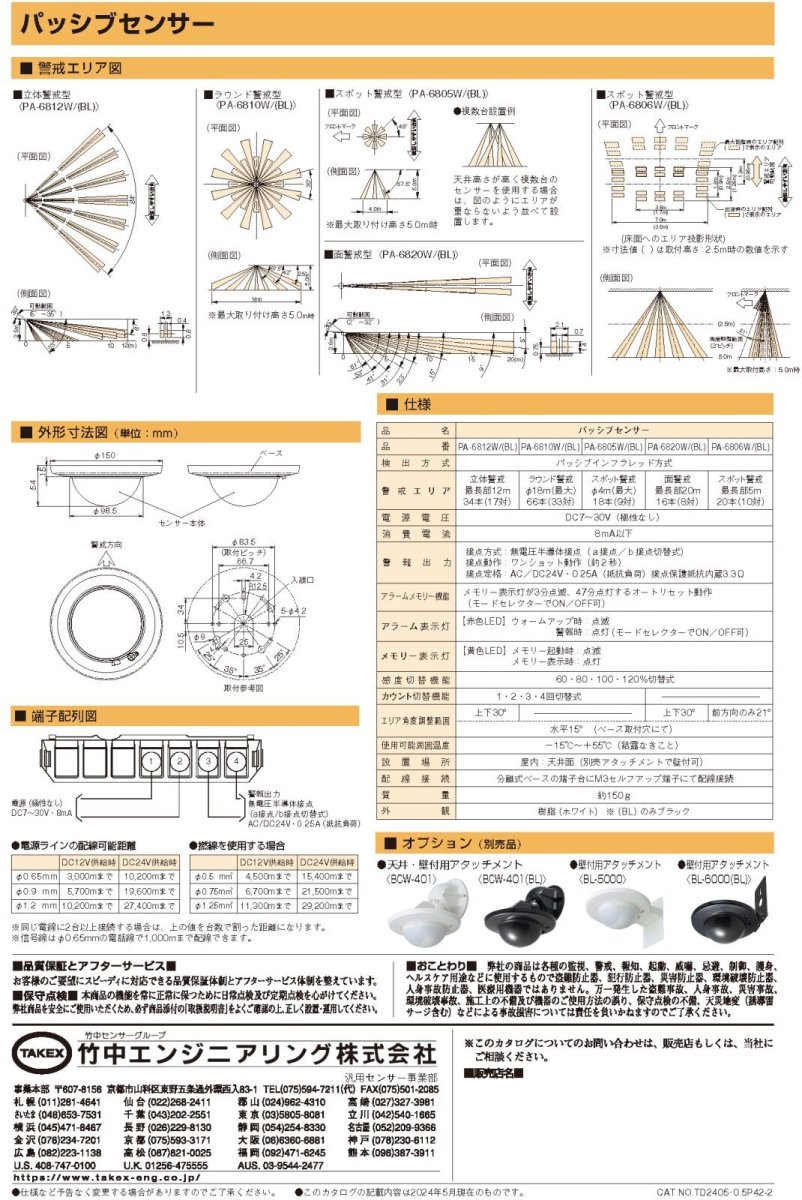

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 既存センサーからの交換（天井の日焼け跡隠し）
  • エントランスや吹き抜けなど高天井（最大5m）の監視
  • 直下にストーブ等の熱源がある環境でのエリア調整
  • 出入口の真上など、動線を限定したピンポイント警戒
  • 省電力化が求められる大規模セキュリティシステム

導入前に確認したいポイント

  • PA-6806Wはカウント機能非対応です（設定スイッチは必ずOFF）
  • 自動掃除ロボット等の動線と警戒エリアが重ならないようにする
  • エアコンの吹き出し口など温度変化の直撃がないか
  • ガラスや透明樹脂の仕切り越しでは検知不可

特長

リニューアルに最適なワイド設計

直径φ150mmのワイドなベースデザインを採用。既存のセンサーを取り外した際に目立つ「天井の日焼け跡」や「ビス穴」をきれいに覆い隠すことができるため、美観を損ねることなくスムーズなリニューアル工事が可能です。

独自のエリアオフセット機能

センサーユニット裏面にある「エリアセレクター」を調整することで、本体を移動させることなく、警戒エリアの中心をフロントマーク方向（前方）へシフトさせることが可能です。これにより、センサーの直下に熱源や障害物がある場合でも、柔軟にエリアを回避して確実な検知性能を発揮します。

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる「8mA以下」に低減しました。これにより、小型の電源装置を利用できるため、システム全体のコストダウンが図れます。また、動作電圧はDC7V?30Vと幅広く、配線抵抗による電圧ドロップの影響を受けにくいため、長距離配線にも適しています。

選定時に評価したい強み

  • 高密度な検知ゾーン： 20本（10対）の高密度エリア配置により、真下付近のわずかな動きも的確に捕捉。
  • 施工・メンテナンス性： スナップイン方式を採用し、ベースへのワンタッチ着脱が可能。確実なロックインジケーター付き。
  • 高い安定性： 独自CPUによる信号処理で、電波ノイズや電気ノイズによる誤動作を徹底排除。
  • オートリセットメモリー： 複数台設置時、発報した機体を特定しやすいLED表示機能（50分後自動消灯）を搭載。

施工・設置ガイド

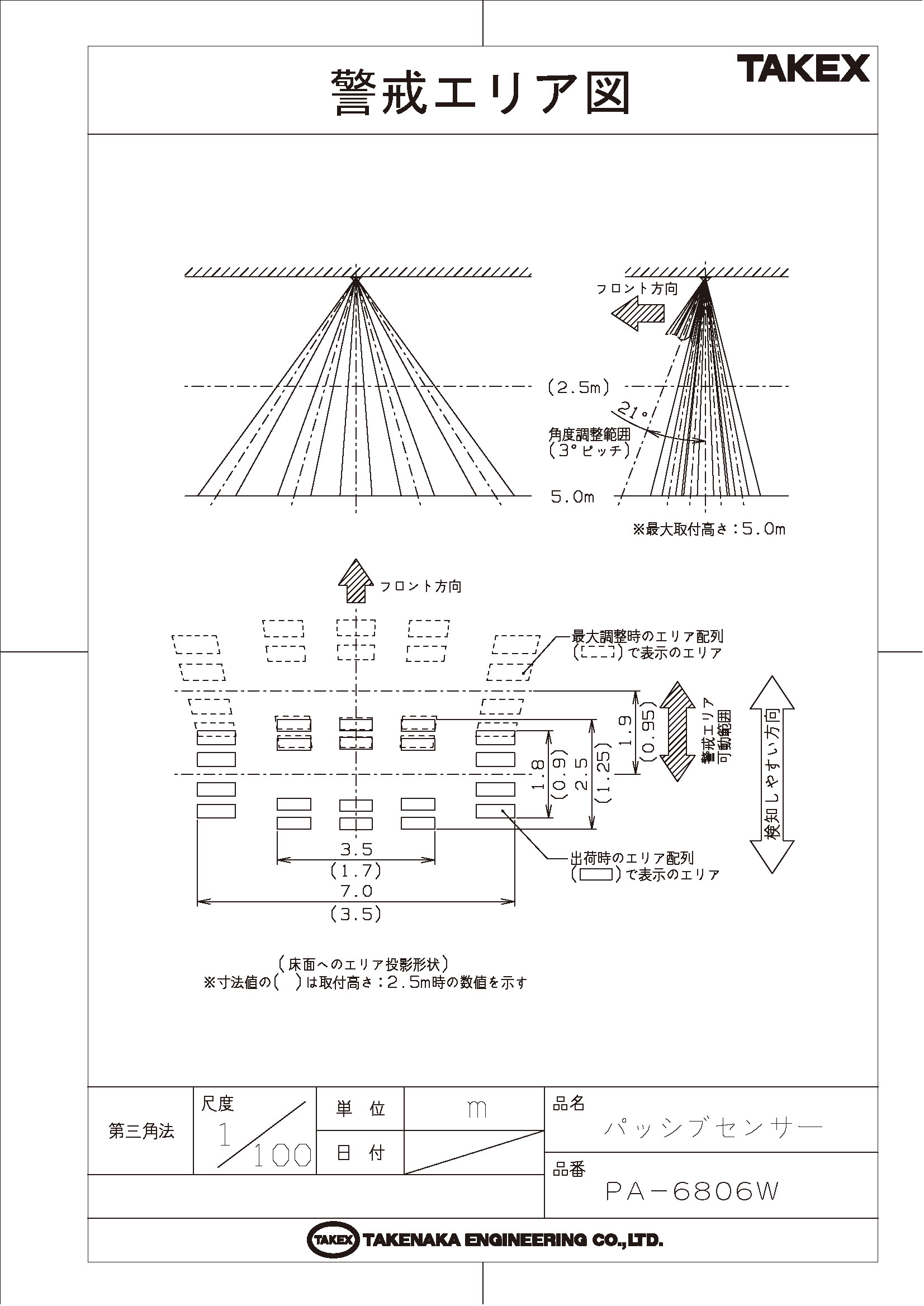

エリアセレクターによる警戒エリアの調整

PA-6806Wは、センサー裏面のエリアセレクターをスライドさせることで、警戒エリアをフロントマークの方向へシフトさせることができます。

天井高さ(m) \ インジケーター A C E G H 床面エリア寸法 (奥行×幅)
2.0m 0m 0.20m 0.45m 0.65m 0.75m 1.0 × 2.8 m
3.0m 0m 0.30m 0.65m 0.95m 1.15m 1.5 × 4.2 m
4.0m 0m 0.40m 0.85m 1.30m 1.50m 2.0 × 5.6 m
5.0m 0m 0.55m 1.05m 1.60m 1.90m 2.5 × 7.0 m

※表の数値は、センサー真下からフロントマーク方向へのシフト量（m）を示します。水平方向はベース取付穴にて15°の微調整が可能です。

推奨配線距離（センサー?電源装置間）

電圧降下を防ぐため、供給電圧とケーブルの太さに応じた限界距離を守ってください。

電線径（単線） DC 12V 供給時 DC 24V 供給時
φ 0.65mm 3,000mまで 10,200mまで
φ 0.90mm 5,700mまで 19,600mまで
φ 1.20mm 10,200mまで 27,400mまで

内部設定 / DIPスイッチ詳細

センサーユニット裏面の8連DIPスイッチ（モードセレクター）により設定を行います。
【重要】PA-6806Wはカウント機能非対応のため、スイッチ6・7・8は必ずOFFで使用してください。

SW番号 設定項目 ON設定（上側） OFF設定（下側） 出荷時設定
1 アラーム表示灯 警報時点灯 常時消灯 ON
2 メモリー表示灯 オートリセット有効 メモリーなし OFF
3 警報出力論理 a接点 (N.O.) b接点 (N.C.) OFF
4・5 感度設定 120% / 100% / 80% / 60% の4段階切替 100%
6・7・8 使用禁止 - OFF固定（必須） OFF

LEDインジケーターの動作状態

名称 色 状態 意味
アラーム表示灯 赤 点滅 電源投入直後のウォームアップ中（約1分間）
点灯 発報時（警報出力と連動、約2秒間）
連続点灯 機器内部の深刻な異常（回路破損・断線など）
メモリー表示灯 黄 点滅 メモリー起動時（発報後、3分間点滅）
点灯 メモリー保持状態（点滅終了後、47分間連続点灯）

トラブルシューティング

現象 推定原因 点検・処置方法
全く動作しない 電源が来ていない、ウォームアップ中 端子間のDC電圧測定（7V以上）。電源投入後1分待機。
時々動作しない エリア設定のミス、取付高さ超過 エリア設定表を参照し再調整。感度を120%へ引き上げ。
人がいないのに動作 急激な温度変化、強い光、小動物 空調の風向変更、遮光、エリア内に動物を入れない。
LED点灯のまま 異常検知状態（基板破損や断線） 電源を再投入。復旧しない場合は本体の交換。

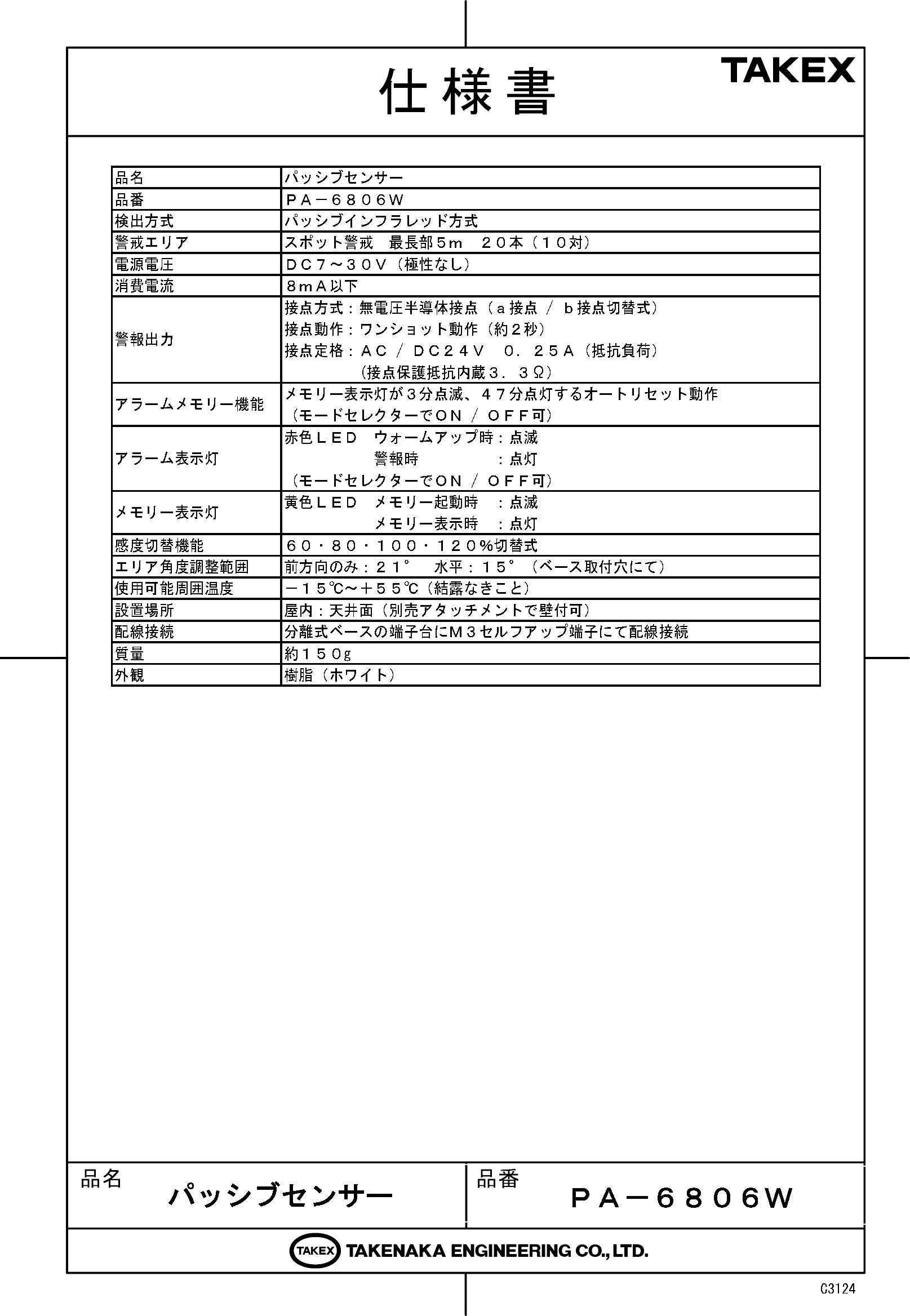

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-6806W
検出方式 パッシブインフラレッド方式
警戒エリア スポット警戒　最長部5m　20本（10対）
電源電圧 DC7?30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯 赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯 黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能 60・80・100・120％切替式
エリア角度調整範囲 前方向のみ：21°　水平：15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量 約150g
外観 樹脂（ホワイト）

FAQ

Q：PA-6806Wは屋外に設置できますか？ A：いいえ、本製品は屋内専用です。雨水や直射日光、急激な温度変化の影響を受ける屋外や半屋外に設置すると誤報や故障の原因となります。
Q：最大で何メートルの高さまで設置可能ですか？ A：最大5.0mまでの高天井に対応しています。吹き抜けのエントランスなどにも設置可能です。
Q：「エリアオフセット機能」とは何ですか？ A：センサー本体を移動させずに、検知エリアの中心を前方（フロントマーク方向）へシフトさせることができる機能です。直下に熱源がある場合などに有効です。
Q：カウント機能は使用できますか？ A：PA-6806Wはカウント機能非対応モデルです。設定スイッチ（SW6・7・8）は必ずOFFの状態で使用してください。
Q：ガラス越しに外の動体を検知できますか？ A：パッシブインフラレッド方式は人体から発せられる遠赤外線を検知します。遠赤外線はガラスや透明樹脂を透過しないため、窓越しでの検知はできません。
Q：電源配線の極性はありますか？ A：DC7V〜30Vの範囲内であれば無極性ですので、プラス・マイナスを気にすることなく配線でき、施工時のミスを減らせます。
Q：自動掃除ロボットが通る場所でも使えますか？ A：本機は真下を警戒するため、床面を移動する掃除ロボットやペットの動きにも反応し誤報の原因となる可能性があります。警戒エリアに入らないようご配慮ください。
Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しており、発報から合計50分後に自動消灯します。電源の再投入でもリセット可能です。
Q：警報出力はa接点、b接点どちらですか？ A：内部のモードセレクター（SW3）により、現場のシステムに合わせてa接点（N.O.）またはb接点（N.C.）を切り替えることができます。防犯用途では断線検知が可能なb接点を推奨します。
Q：電源投入直後に赤色LEDが点滅するのは異常ですか？ A：異常ではありません。電源投入後の約1分間は回路安定のためのウォームアップ期間となり、この間は赤色LEDが点滅し警報出力は行われません。
