パッシブセンサースポット警戒 5m ブラック TAKEX 竹中エンジニアリング [PA-6806W(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX パッシブセンサースポット警戒型屋内天井面取付ブラック仕様

PA-6806W(BL)：パッシブセンサースポット警戒型 5m ブラック

PA-6806W(BL)は、神社仏閣や博物館など意匠性の高い天井に調和する、ブラックボディのスポット警戒用パッシブセンサーです。最大5mの高天井からのスポット警戒に対応。独自CPUによる高い安定性と、従来比約1/3の低消費電流（8mA）を実現しており、BtoBのセキュリティリニューアルや新規導入においてコストパフォーマンスと美観を両立します。

型番： PA-6806W(BL)
製品名： パッシブセンサー（スポット警戒型）ブラック
方式 / カテゴリ： パッシブインフラレッド（PIR）方式
主な用途： 出入口真上、特定機器、展示物のピンポイント警戒
設置場所： 屋内天井面（最大取付高さ 5.0m）
電源仕様： DC 7V ? 30V（無極性）

資料ダウンロード

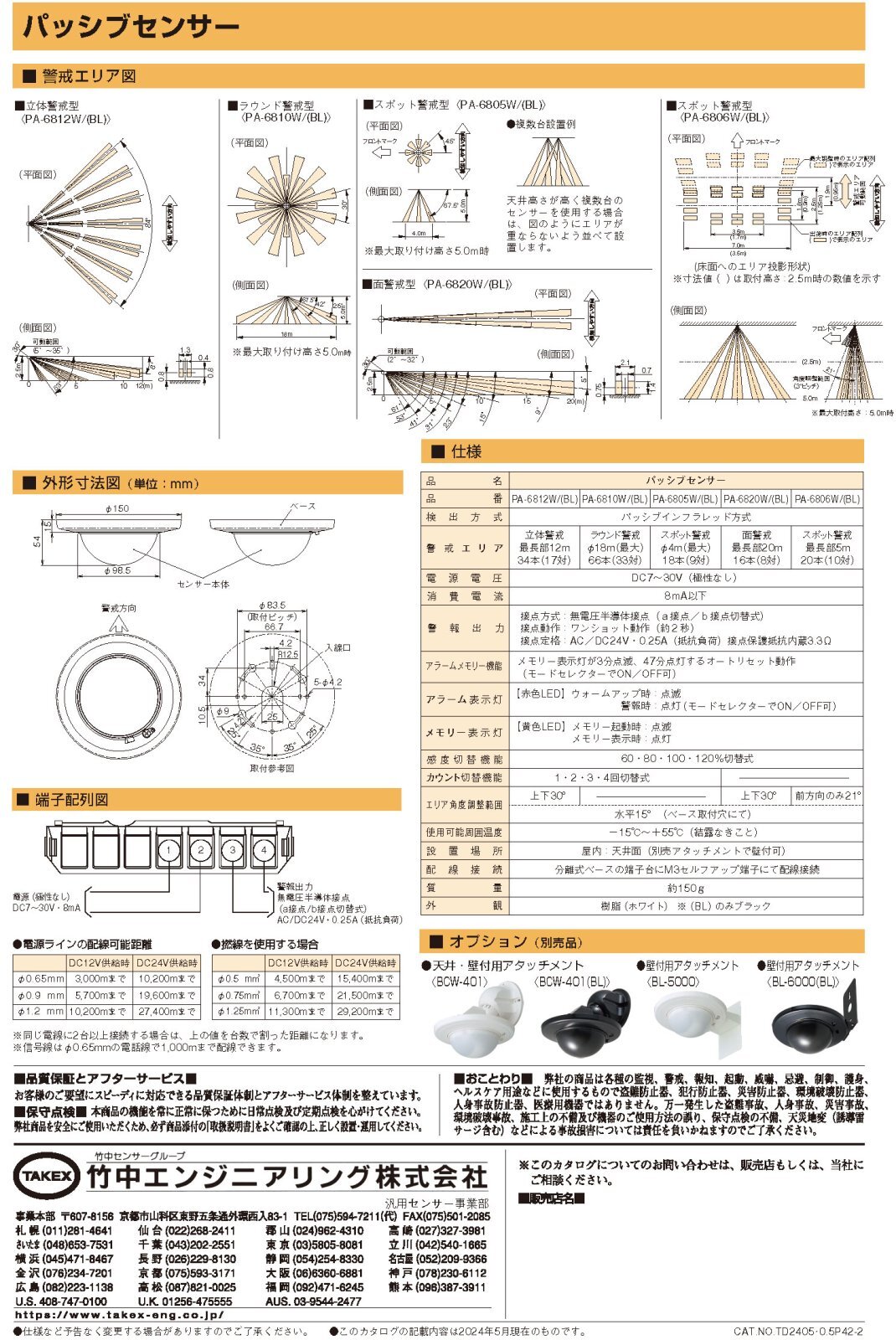

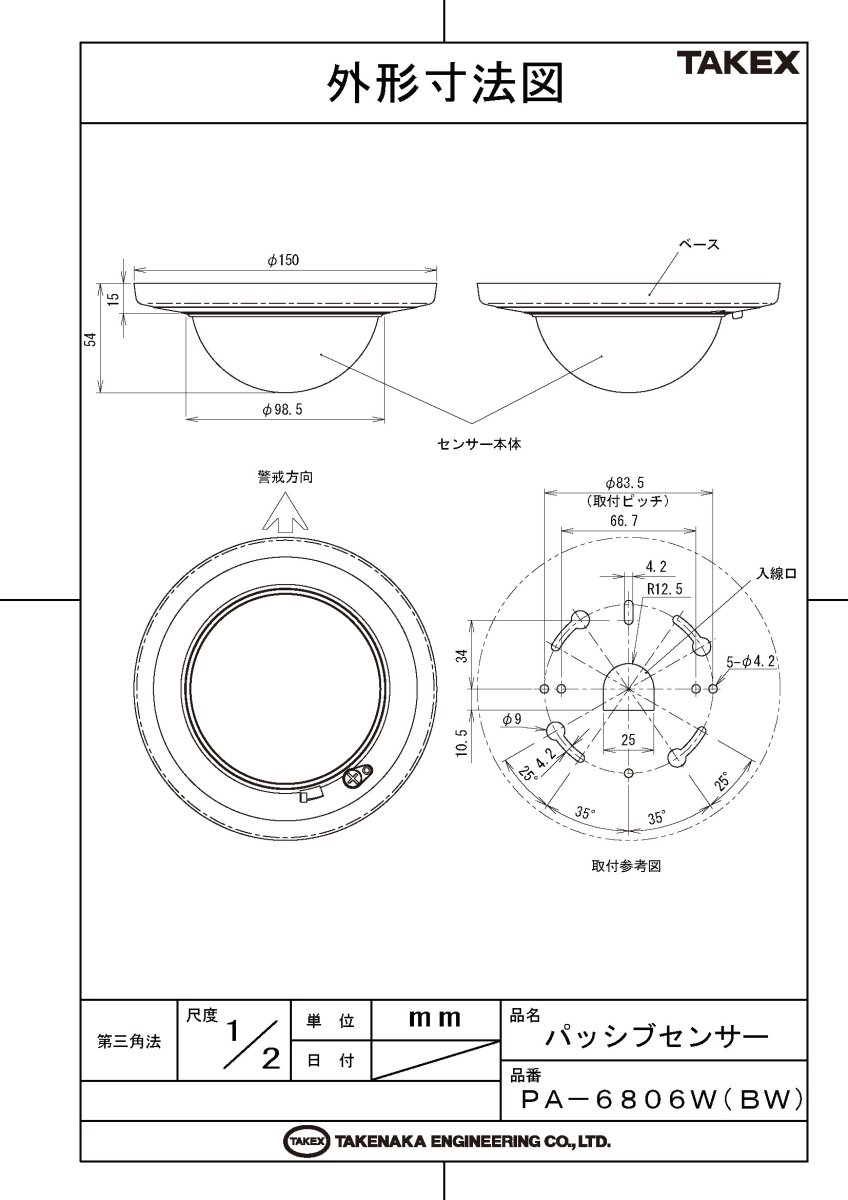

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

神社仏閣・博物館・美術館等のダークトーンの天井
既存センサーの交換（ワイドベースによる跡隠し）
高天井（最大5m）のエントランスや吹き抜け
特定の通行ラインや金庫などの局所監視

導入前に確認したいポイント

PA-6806W(BL)はカウント機能非対応です
エアコンの吹き出し口が直接当たる場所は避ける
ガラスや透明樹脂の仕切り越しには検知不可
直射日光や強い反射光がレンズに入らないこと

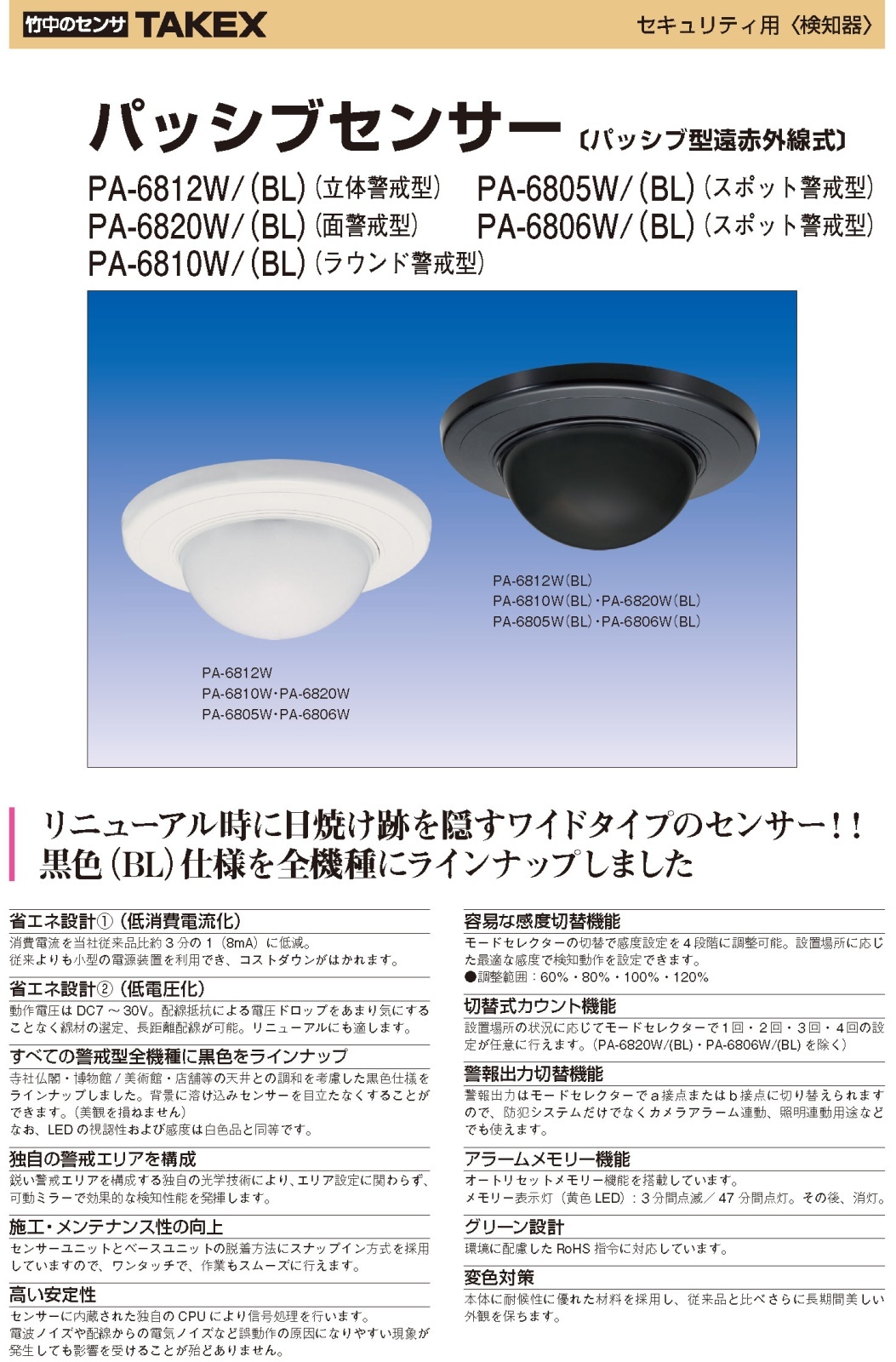

特長

美観を損ねないブラック筐体とワイド設計

ダーク色の天井面に馴染むブラック仕様をラインナップ。従来のホワイトモデルでは目立ってしまっていた意匠性の高い空間でも、美観を損ねることなく設置が可能です。また、リニューアル時に旧型センサーの日焼け跡を隠しやすいワイドタイプのベース設計を採用しています。

独自のエリアオフセット機能

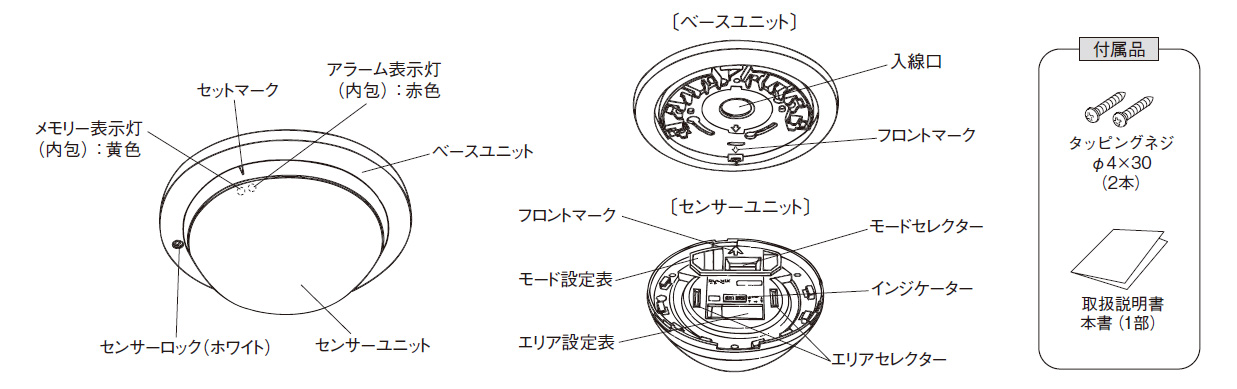

センサーユニット背面の「エリアセレクター」をスライドさせることで、本体を動かさずに警戒エリアの中心を前方（フロントマーク方向）へシフトできます。直下に熱源がある場合でも、物理的にエリアをずらして回避できるため、現場での柔軟なエリア構築が可能です。

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1（8mA以下）に低減。電源装置の小型化や、1台の電源からの接続台数を増やすことができ、配線トータルコストの低減に寄与します。DC7V?30Vの広範囲な動作電圧により、電圧ドロップの影響を受けにくく長距離配線も可能です。

選定時に評価したい強み
施工性の向上： スナップイン方式によりベースとセンサーをワンタッチで脱着可能。
高い安定性： 独自CPUによる信号処理で電波・電気ノイズによる誤動作を排除。
アラームメモリー： 発報後50分間表示を保持。複数台設置時に発報機を一目で特定。
自己診断機能： 内部回路の異常や断線を検知するとアラームLEDを連続点灯。

施工・設置ガイド

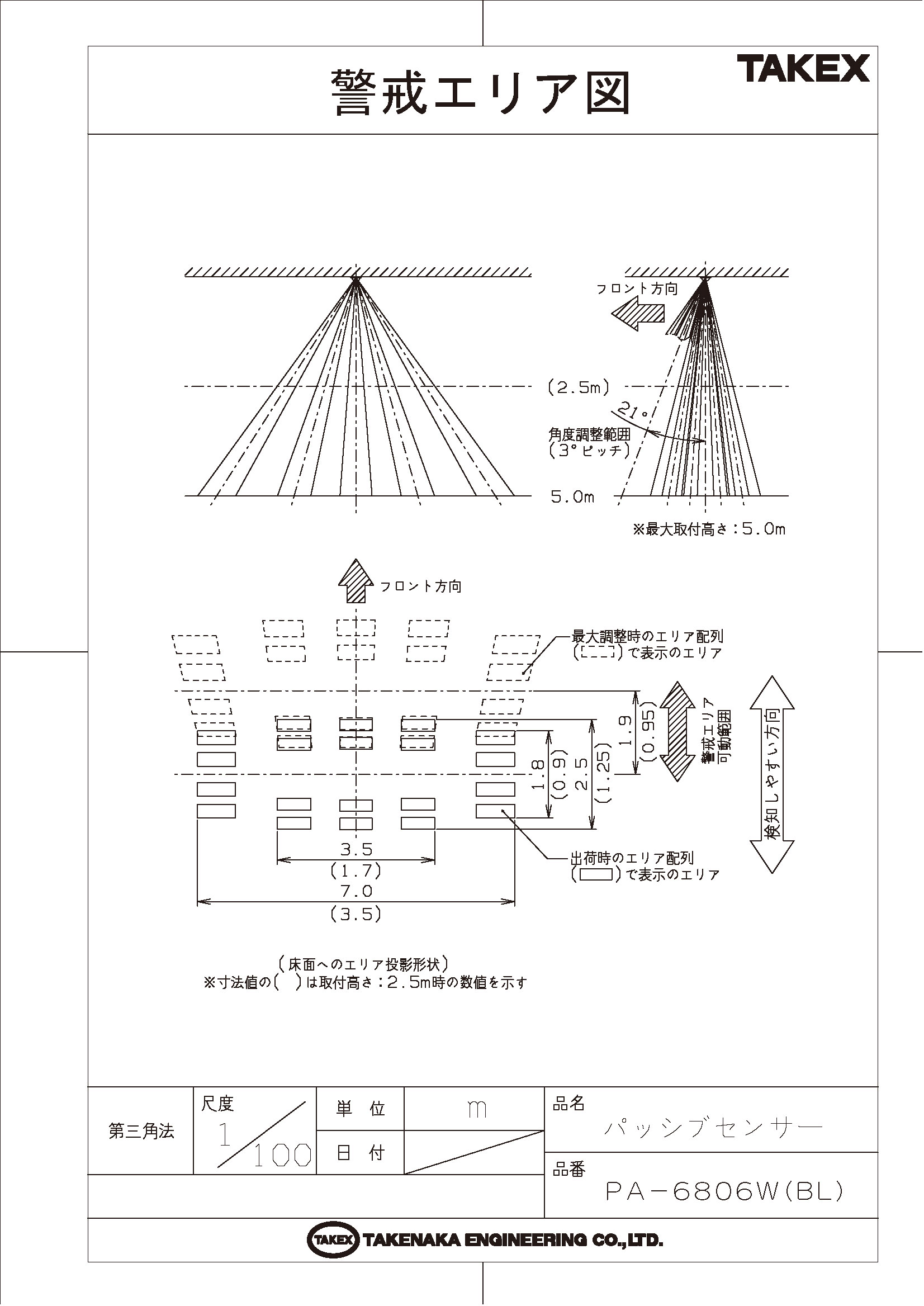

エリアセレクターによるシフト量（目安）

インジケーター（A〜H）を調整することで、床面でのエリア中心距離をシフトできます。※単位：m

天井高 \ セレクター	C	E	G	H (最遠)
2.0m	0.20	0.45	0.65	0.75
3.0m	0.30	0.65	0.95	1.15
4.0m	0.40	0.85	1.30	1.50
5.0m	0.55	1.05	1.60	1.90

推奨配線距離（センサー?電源装置間）

電線サイズ	DC 12V 供給時	DC 24V 供給時
φ0.65mm	3,000mまで	10,200mまで
φ0.90mm	5,700mまで	19,600mまで
1.25mm? (撚線)	11,300mまで	29,200mまで

内部設定 / モードセレクター (DIPスイッチ)

SW番号	設定項目	ON (上側)	OFF (下側)	出荷時設定
1	アラーム表示灯	点灯する	消灯する	ON
2	メモリー表示灯	メモリー有効	無効	OFF
3	警報出力論理	a接点 (N.O.)	b接点 (N.C.)	OFF
4・5	感度設定	60 / 80 / 100 / 120 %		100%
6・7・8	(使用禁止)	-	OFF固定	OFF

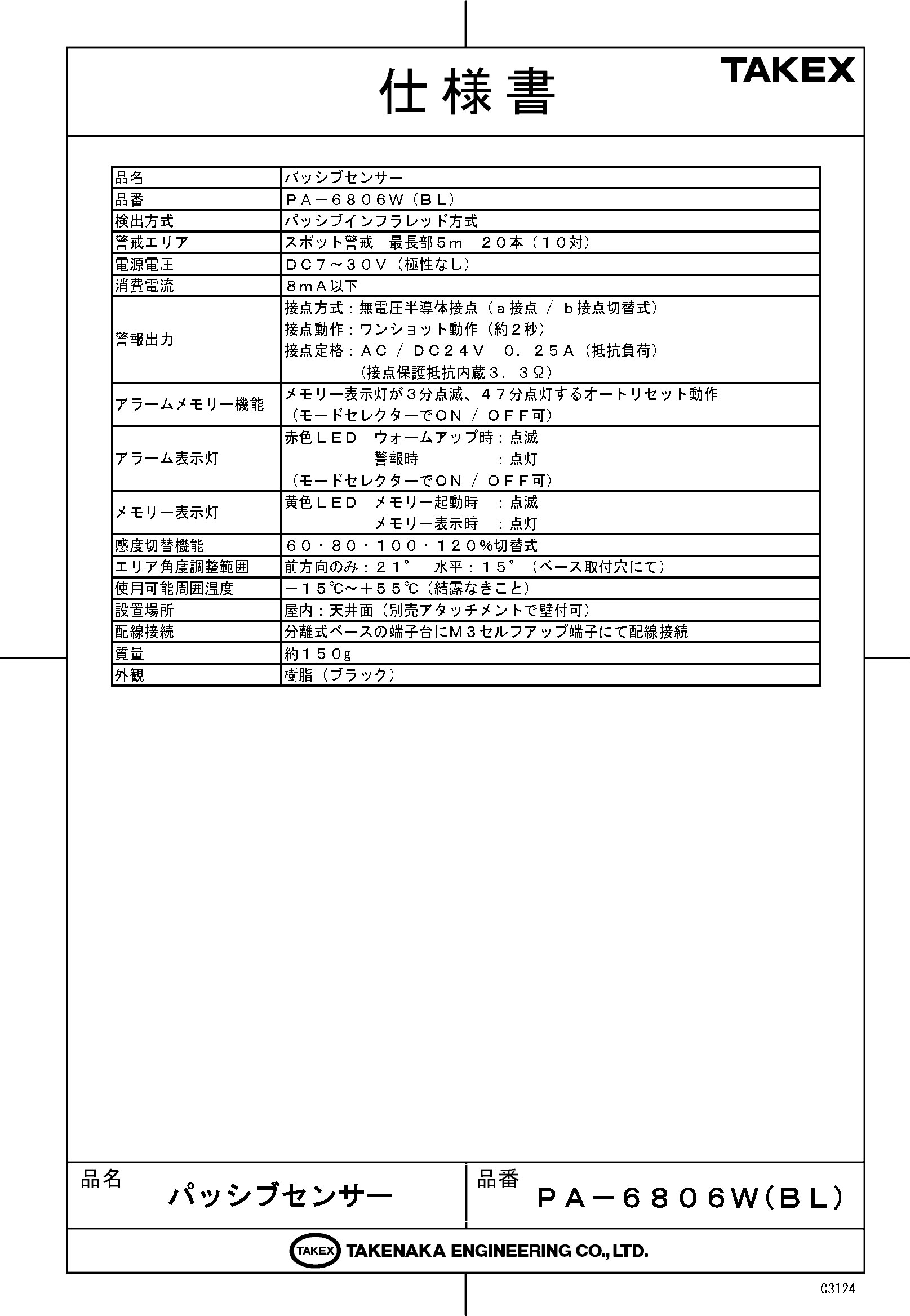

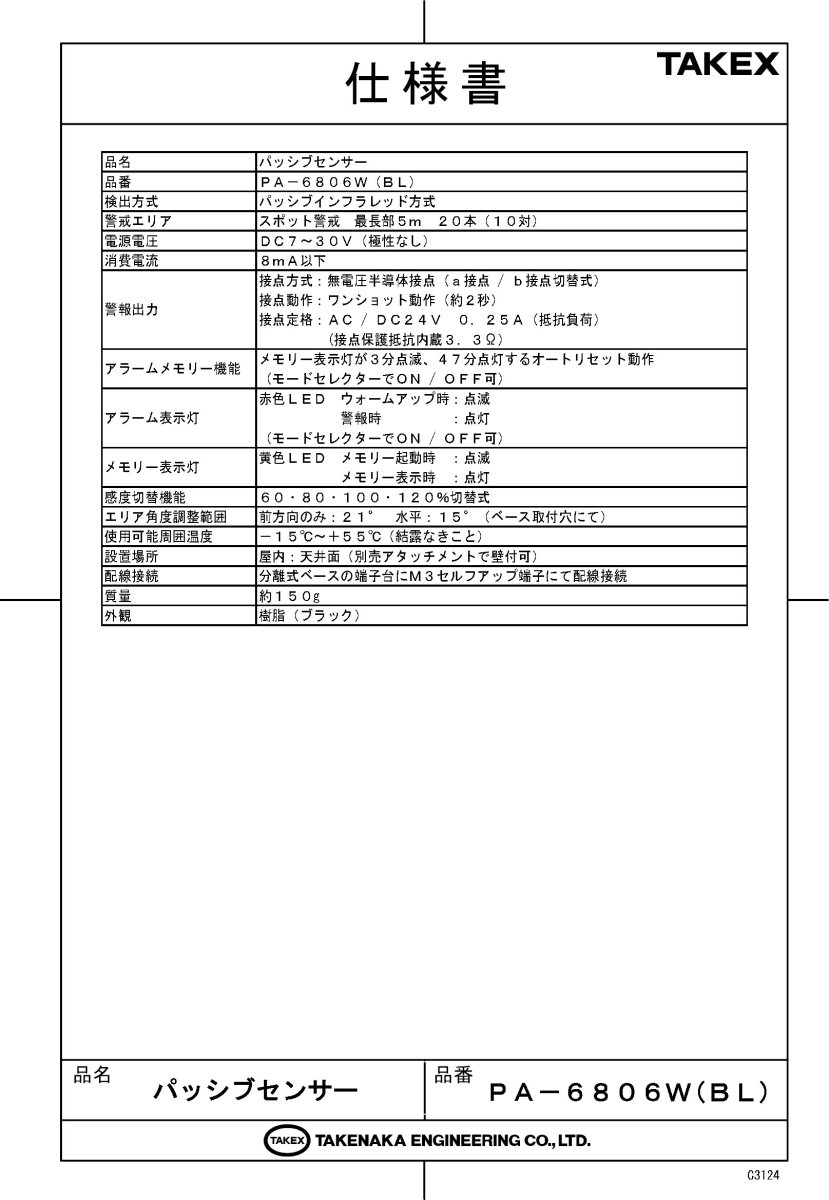

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6806W(BL)
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒　最長部5m　20本（10対）
電源電圧	DC 7V ? 30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC／DC 24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯	赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯	黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能	60・80・100・120％切替式
エリア角度調整範囲	前方向のみ：21°（エリアセレクターにて）水平：15°（ベース取付穴にて）
使用可能周囲温度	?15℃ ? ＋55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約150g
外観	樹脂（ブラック）

FAQ

Q：PA-6806W(BL)は屋外での使用は可能ですか？ A：いいえ。本機は屋内専用です。雨水がかかる場所や、激しい結露が生じる場所、屋外環境では使用できません。

Q：最大取付高さの5mを超えて設置しても大丈夫ですか？ A：5.0mを超えると検知性能が著しく低下し、確実な検知が保証できなくなるため、推奨取付高さの範囲内でご使用ください。

Q：電源配線の極性はありますか？ A：無極性設計ですので、DC 7V 〜 30Vの範囲内であればプラスとマイナスを気にせず接続いただけます。

Q：ガラス越しに外部の人を検知できますか？ A：パッシブインフラレッド方式はガラスを透過しないため、窓の内側から外の動体を検知することはできません。

Q：アラームメモリー機能の解除（消灯）方法は？ A：オートリセット機能を搭載しており、発報から計50分経過すると自動的に消灯します。電源の再投入でもリセット可能です。

Q：カウント設定（スイッチ6・7）が効かないのですが？ A：PA-6806Wシリーズはカウント機能に非対応です。スイッチ6・7・8は必ずOFFの状態でご使用ください。

Q：赤色LEDが点灯したまま消えないのは故障ですか？ A：自己診断機能が異常（回路の断線や素子不良）を検知している可能性があります。一度電源をリセットし、改善しない場合は機器交換が必要です。

Q：センサー直下にストーブなどの熱源がある場合はどうすれば良いですか？ A：センサー裏面の「エリアセレクター」を調整することで、警戒エリアの中心を前方にシフトして熱源を避ける設定が可能です。

Q：感度設定はどのように変更しますか？ A：センサーユニット背面のモードセレクター（スイッチ4・5）により、60・80・100・120%の4段階から現場環境に合わせて選択いただけます。

Q：警報出力はa接点（常時開）とb接点（常時閉）のどちらですか？ A：切り替え式です。モードセレクター（スイッチ3）の設定により、現場のシステムに合わせてa接点またはb接点を選択可能です。
