TAKEX（竹中エンジニアリング） パッシブセンサー スポット警戒型 ブラック仕様 リニューアル対応

PA-6805W(BL)：パッシブセンサー スポット警戒 Φ４m ブラック

PA-6805W(BL)は、意匠性の高い黒天井に溶け込み、リニューアル時の日焼け跡もカバーするワイド設計のスポット警戒型パッシブセンサーです。最大5mの高天井から真下に向けて円錐状のエリア（最大直径4m）をピンポイントで監視。8mAの超低消費電流により、システムの省エネ化と導入コストの削減を強力にサポートします。

  • 型番： PA-6805W(BL)
  • 製品名： パッシブセンサー スポット警戒型 ブラック仕様
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）方式 / 屋内天井用
  • 主な用途： 出入口真上のピンポイント警戒、金庫・特定機器の局所監視、リニューアル
  • 設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
  • 電源 / 通信： DC 7V ? 30V（無極性） / 無電圧半導体接点（a/b切替）

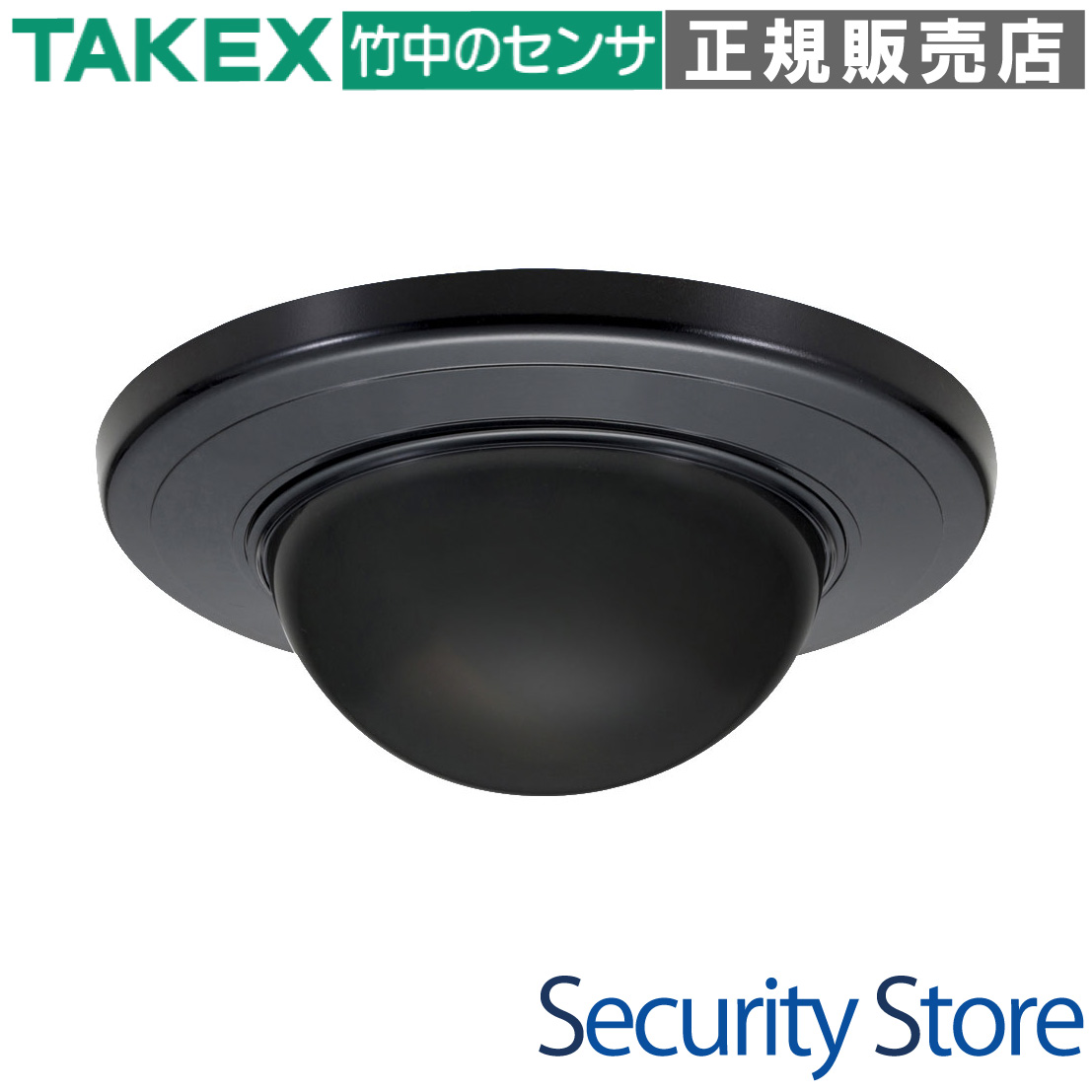

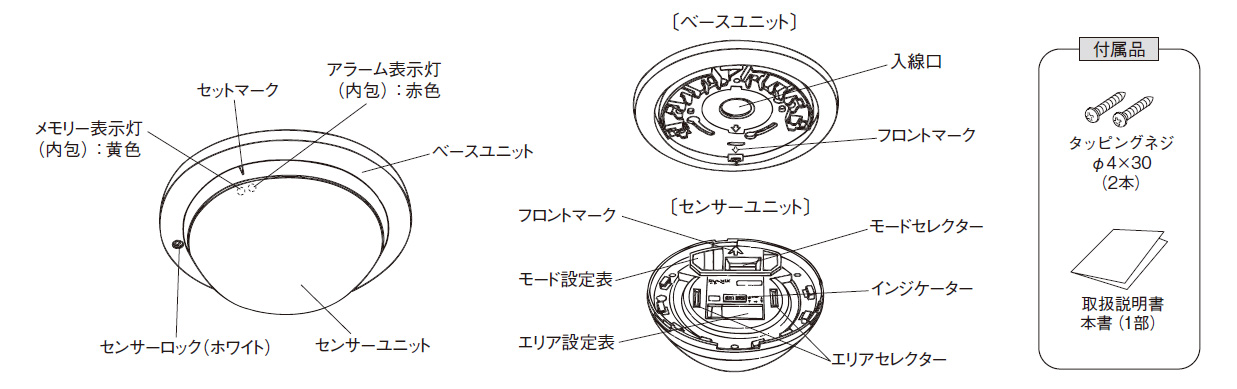

PA-6805W(BL) パッシブセンサー スポット警戒型 ブラックの製品画像

資料ダウンロード

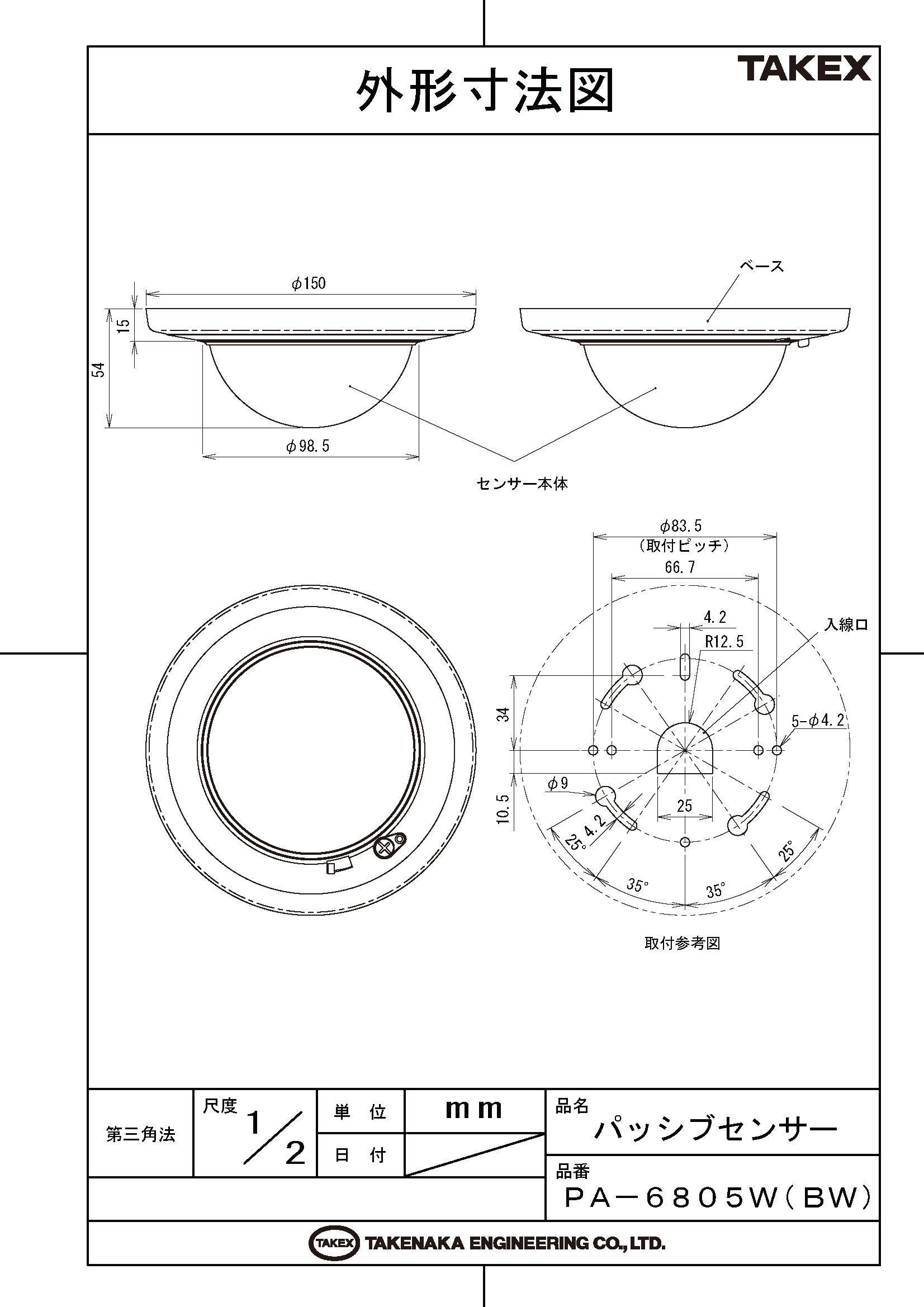

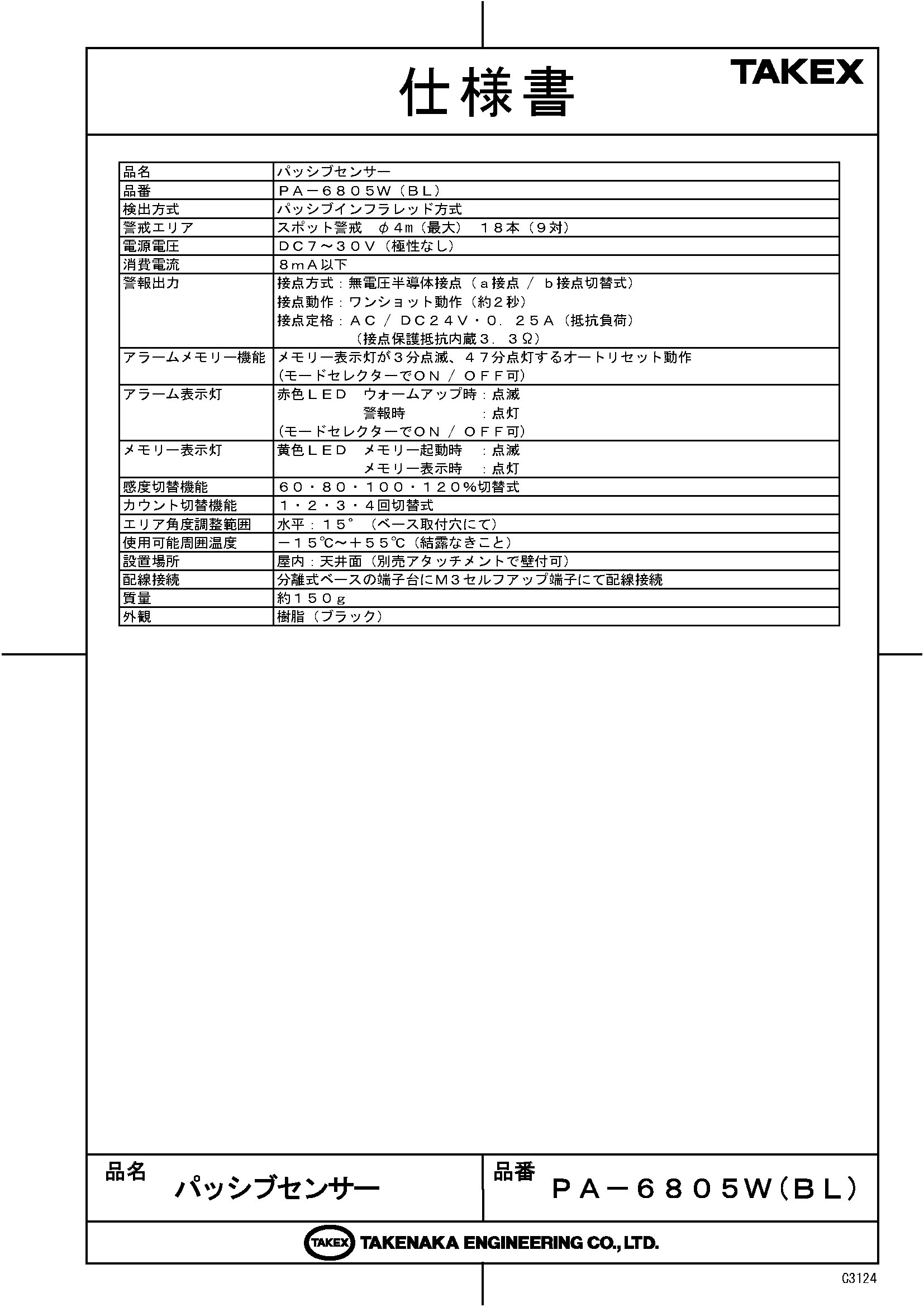

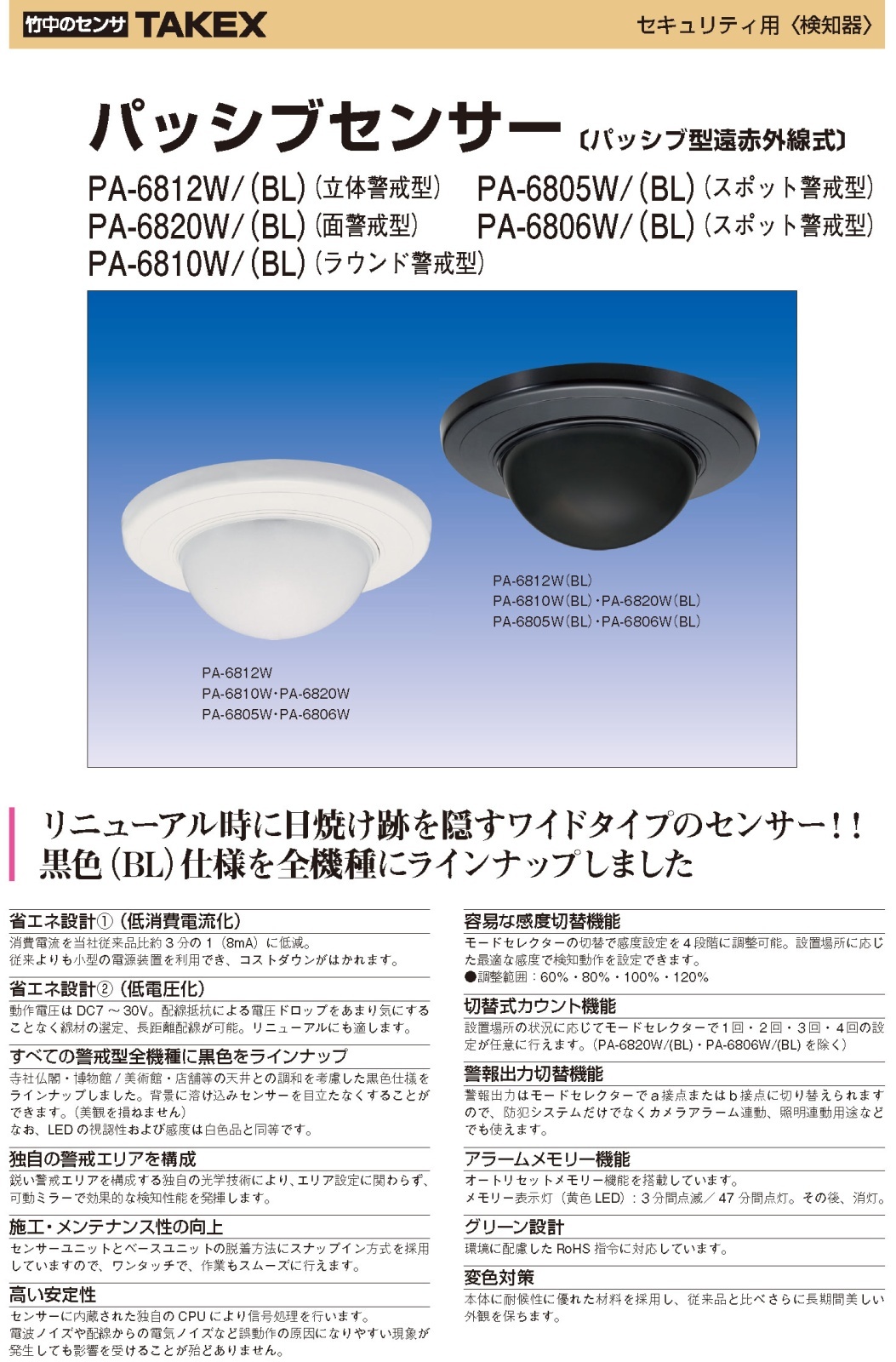

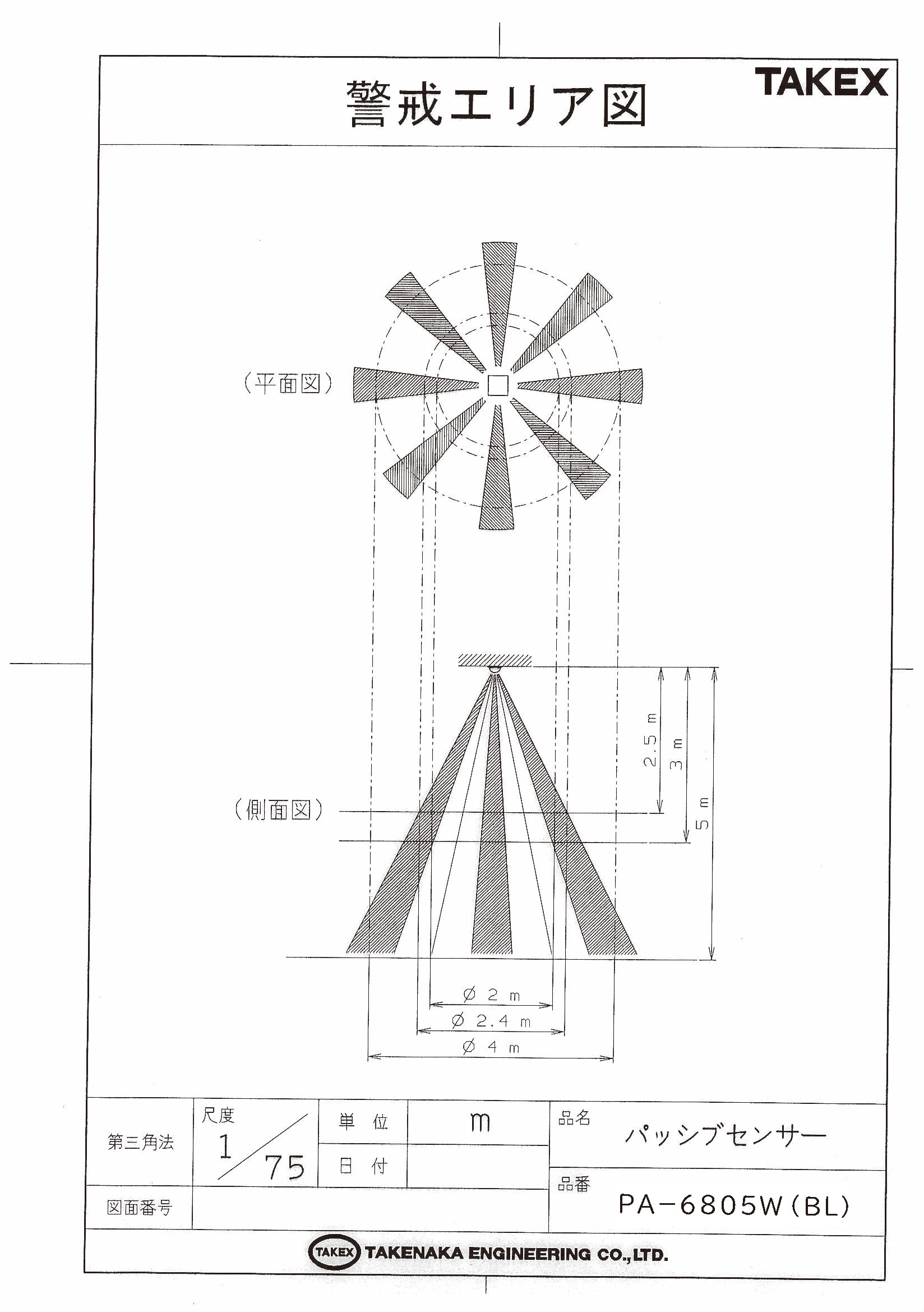

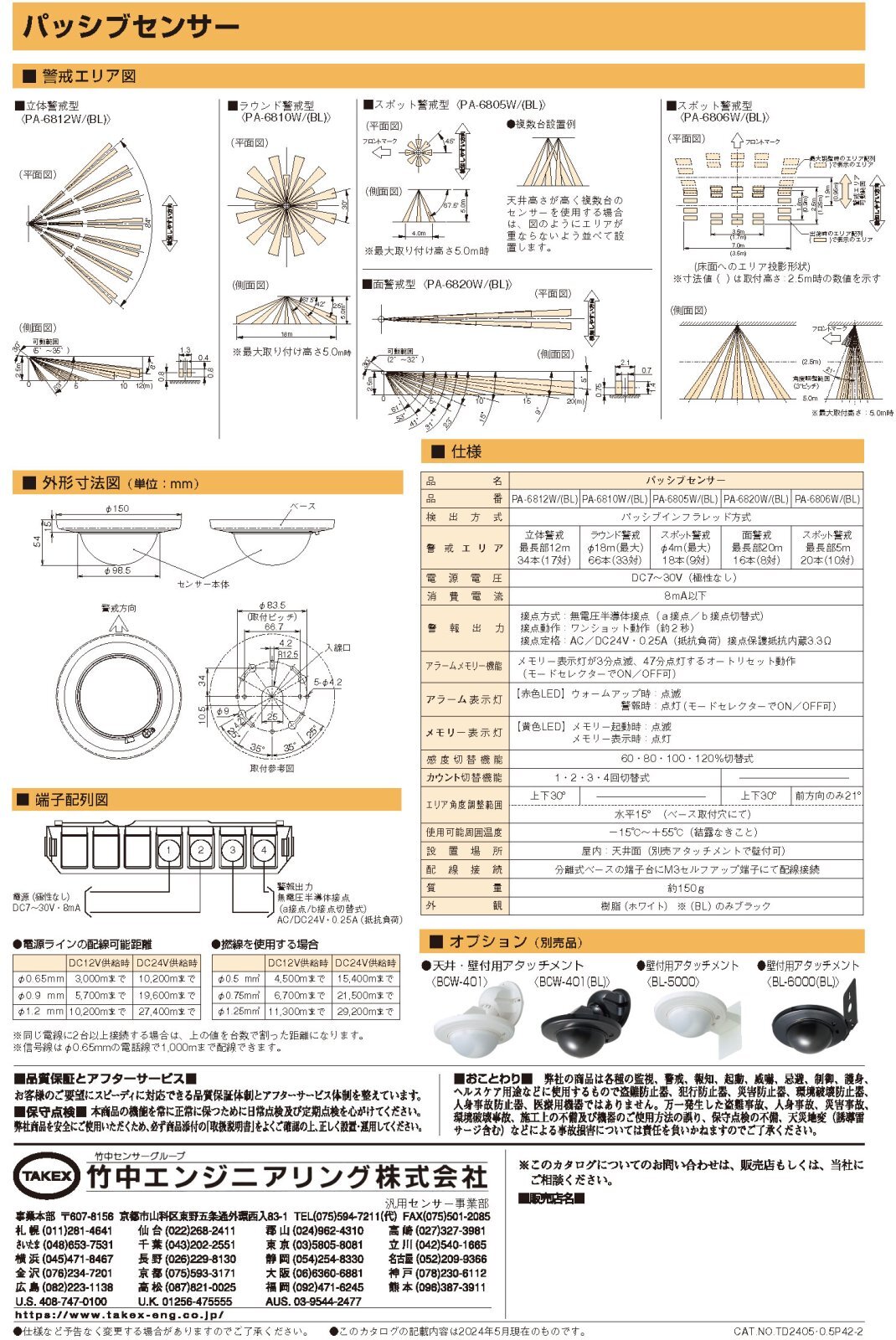

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 黒天井を採用した店舗、美術館、神社仏閣
  • 既存センサーからの交換（日焼け跡隠し）
  • 出入口の真上など動線を限定した監視
  • 特定機器（金庫など）周辺のみの局所警戒
  • 最大5mまでの高天井からのスポット警戒

導入前に確認したいポイント

  • 自動掃除ロボットの動線と警戒エリアが重ならないか
  • エアコンの吹き出し口など温度変化の直撃がないか
  • ガラスや透明樹脂の仕切り越しでは検知不可
  • 直射日光や強い反射光が入射する場所は避ける

特長

美観を損ねないブラック＆ワイド設計

神社仏閣や博物館、意匠性の高い店舗の黒色天井に調和するブラック仕様です。背景に溶け込みセンサーを目立たなくすることで、空間の美観を損ねません。また、ワイドなベース設計（直径φ150mm）により、既存センサーを取り外した際に目立つ「天井の日焼け跡」や「ビス穴」をきれいに隠すことができ、リニューアル工事に最適です。

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる「8mA以下」に低減しました。これにより、小型の電源装置を利用できるため、システム全体のコストダウンが図れます。また、動作電圧はDC7V?30Vと幅広く、配線抵抗による電圧ドロップの影響を受けにくいため、長距離配線や既存配線の流用にも適しています。

高密度なスポット警戒エリア

天井から真下に向けて円錐状の検知ゾーン（最大直径4.0m）を形成し、特定箇所のみを警戒できます。他の動線に干渉させたくない用途に最適で、18本（9対）の高密度な検知ゾーンがわずかな動きも正確にキャッチします。

選定時に評価したい強み

  • 施工・メンテナンス性： スナップイン方式を採用し、ワンタッチでスムーズな着脱が可能。確実なロックインジケーター付き。
  • 高い安定性： 独自CPUによる信号処理で、電波ノイズや電気ノイズによる誤動作を徹底排除。
  • 柔軟な機能設定： 感度切替（4段階）、カウント切替、警報出力（a/b接点）を現場に合わせて設定可能。
  • オートリセットメモリー： 発報したセンサーを特定するLED表示機能（50分後自動消灯）を搭載。

施工・設置ガイド

取付高さと警戒エリア寸法の相関

PA-6805W(BL)は、天井の高さに比例して床面での警戒範囲（直径）が広がります。

取付天井高さ 警戒範囲（直径） 推奨用途・備考
2.0m 1.6m 狭小通路、出入口の真上など
2.5m 2.0m 一般的なオフィス等の標準的なスポット警戒
3.0m 2.4m やや高めの天井。受付カウンター上部など
4.0m 3.2m 吹き抜け、工場内の一部エリアなど
5.0m 4.0m 最大取付高さ。広範囲のスポット警戒

※水平方向は、ベース取付穴の遊びを利用して15°の微調整が可能です。

推奨配線距離（センサー?電源装置間）

電圧降下を防ぐため、供給電圧とケーブルの太さに応じた限界距離を守ってください。

電線径（単線） DC 12V 供給時 DC 24V 供給時
φ 0.65mm 3,000mまで 10,200mまで
φ 0.90mm 5,700mまで 19,600mまで
φ 1.20mm 10,200mまで 27,400mまで

内部設定 / DIPスイッチ詳細

センサーユニット裏面の8連DIPスイッチ（モードセレクター）により、現場環境に合わせた詳細なチューニングが可能です。

SW番号 設定項目 ON設定（上側） OFF設定（下側） 出荷時設定
1 アラーム表示灯 警報時点灯 常時消灯 ON
2 メモリー表示灯 オートリセット有効 メモリーOFF OFF
3 警報出力論理 a接点 (N.O.) b接点 (N.C.) OFF
4・5 感度設定 120% / 100% / 80% / 60% の4段階切替 100%
6・7 カウント設定 1回 / 2回 / 3回 / 4回 の切替 1回
8 (固定) 使用禁止 OFF固定（必須） OFF

LEDインジケーターの動作状態

名称 色 状態 意味
アラーム表示灯 赤 点滅 電源投入直後のウォームアップ中（約1分間）
点灯 発報時（警報出力と連動、約2秒間）
連続点灯 内部異常（回路の破損・断線など）
メモリー表示灯 黄 点滅 メモリー起動時（発報後、3分間点滅）
点灯 メモリー保持状態（点滅終了後、47分間連続点灯）

トラブルシューティング

現象 推定原因 点検・処置方法
全く動作しない 電源が来ていない、ウォームアップ中 端子間のDC電圧測定（7V以上）。1分待機。
時々動作しない 取付高さ超過、レンズ汚れ、温度差不足 指定高さへの変更。清掃。感度を120%へ引き上げ。
人がいないのに動作 急激な温度変化、掃除ロボット、強い光 空調の風向変更、遮光、カウントを2〜3回へ変更。
LED点灯のまま 機器内部の深刻な破損、回路断線 電源を再投入。復旧しない場合は本体の交換。

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-6805W（BL）
検出方式 パッシブインフラレッド方式
警戒エリア スポット警戒　φ4m（最大） 18本（9対）
電源電圧 DC7?30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯 赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯 黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能 60・80・100・120％切替式
カウント切替機能 1・2・3・4回切替式
エリア角度調整範囲 水平：15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量 約150g
外観 樹脂（ブラック）

FAQ

Q：「スポット警戒型」とはどのような用途に向いていますか？ A：天井から真下に向けて円錐状のエリアを形成するため、出入り口の真上や金庫の前など、他の動線に干渉させずに特定箇所のみをピンポイントで監視したい場合に最適です。
Q：PA-6805W(BL)は屋外に設置できますか？ A：いいえ、本製品は屋内専用です。雨水や直射日光、急激な温度変化の影響を受ける屋外や半屋外に設置すると誤報や故障の原因となります。
Q：最大で何メートルの高さまで設置可能ですか？ A：最大5.0mまでの高天井に対応しています。この場合、床面での警戒範囲は直径約4.0mとなります。
Q：ガラス越しに外の動体を検知できますか？ A：パッシブインフラレッド方式は人体から発せられる遠赤外線を検知します。遠赤外線はガラスや透明樹脂を透過しないため、窓越しでの検知はできません。
Q：電源配線の極性はありますか？ A：DC7V〜30Vの範囲内であれば無極性ですので、プラス・マイナスを気にすることなく配線でき、施工時のミスを減らせます。
Q：自動掃除ロボットが通る場所でも使えますか？ A：本機は真下を警戒するため、床面を移動する掃除ロボットやペットの動きにも反応し誤報の原因となる可能性があります。警戒エリアに入らないようご配慮ください。
Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しており、発報から合計50分後に自動消灯します。電源の再投入でもリセット可能です。
Q：感度とカウント機能の推奨設定を教えてください。 A：通常は感度100%、カウント1回が標準です。空調等の影響で誤報しやすい環境ではカウントを2回または3回に、夏場など温度差が少なく検知しにくい場合は感度を120%に設定してください。
Q：警報出力はa接点、b接点どちらですか？ A：内部のモードセレクター（SW3）により、現場のシステムに合わせてa接点（N.O.）またはb接点（N.C.）を切り替えることができます。防犯用途では断線検知が可能なb接点を推奨します。
Q：電源投入直後に赤色LEDが点滅するのは異常ですか？ A：異常ではありません。電源投入後の約1分間は回路安定のためのウォームアップ期間となり、この間は赤色LEDが点滅し警報出力は行われません。
