パッシブセンサー ラウンド警戒 Φ18m ブラック TAKEX 竹中エンジニアリング [PA-6810W(BL)]

パッシブセンサー ラウンド警戒 Φ18m ブラック TAKEX 竹中エンジニアリング [PA-6810W(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX パッシブセンサー ラウンド警戒（360度） ブラック仕様

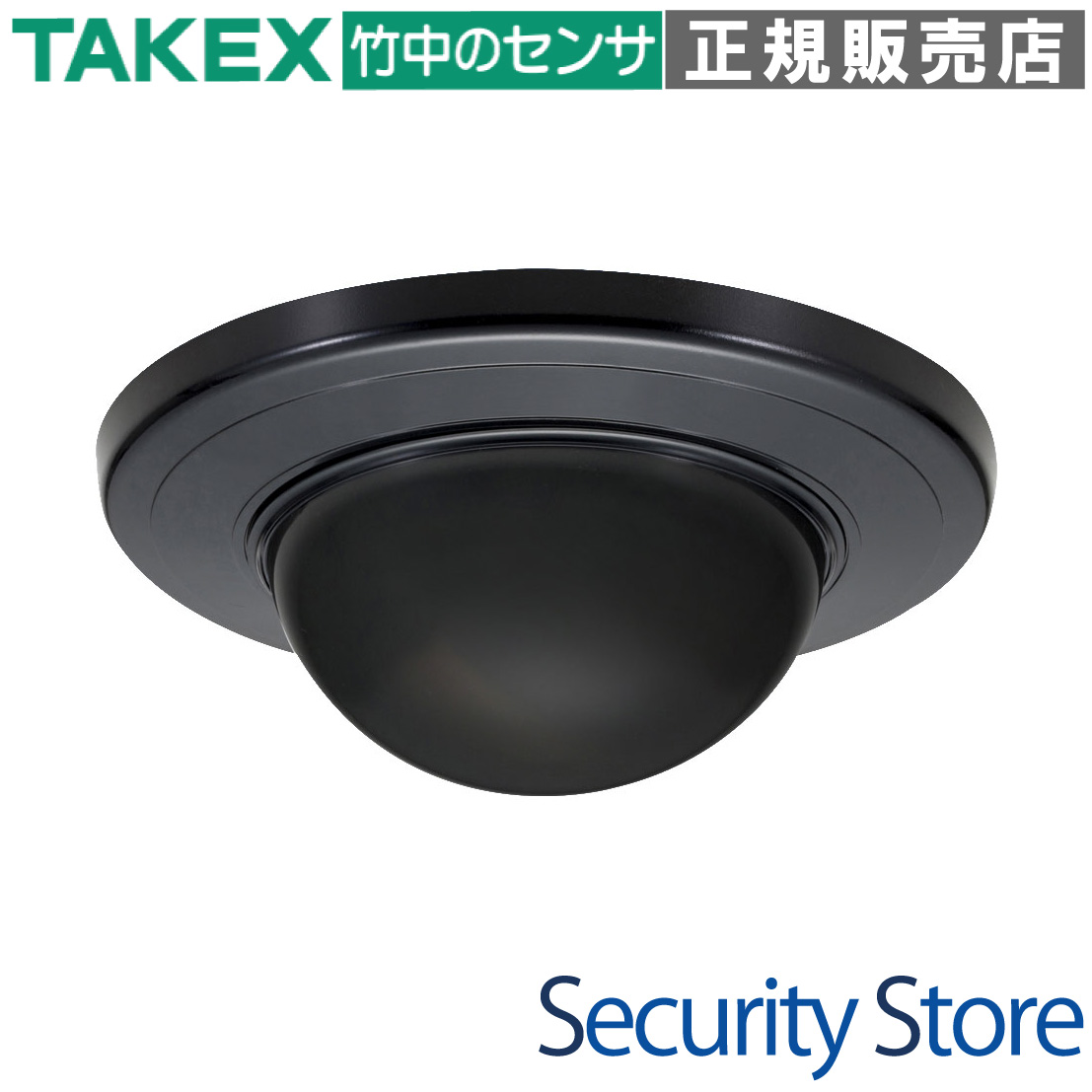

PA-6810W(BL)：パッシブセンサー ラウンド警戒型 Φ18m ブラック

PA-6810W(BL)は、360度全周囲・最大直径18mをカバーする高天井対応のパッシブセンサーです。シックなブラック仕様により、神社仏閣や博物館、店舗などのダークカラーの天井面に目立たず調和します。リニューアル時に天井の日焼け跡を隠しやすいワイド設計と、従来比約1/3の圧倒的な省エネ性能を兼ね備えています。

  • 型番： PA-6810W(BL)
  • 製品名： パッシブセンサー（ラウンド警戒型）ブラック
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）方式
  • 主な用途： 店舗・オフィス・重要施設の広域侵入監視
  • 設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
  • 電源 / 通信： DC 7V 〜 30V（無極性） / 8mA以下の超低消費電流

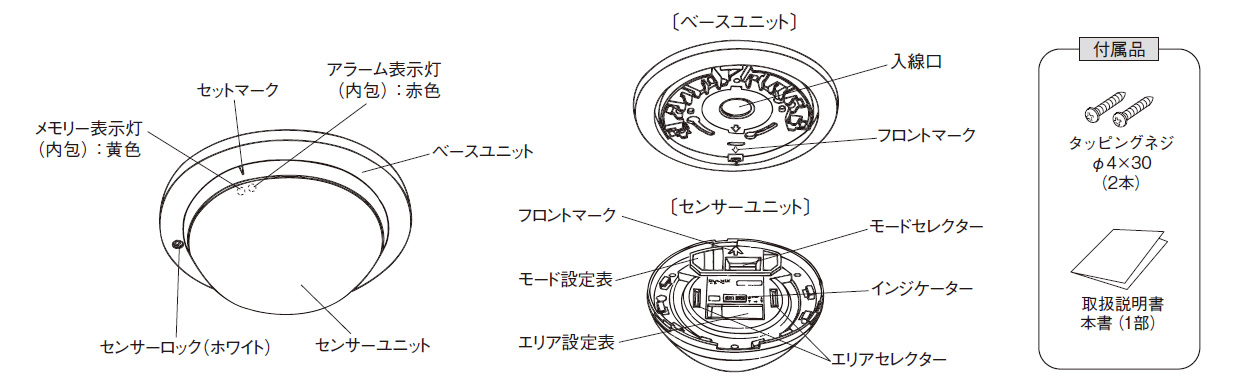

PA-6810W(BL) パッシブセンサーの製品画像

資料ダウンロード

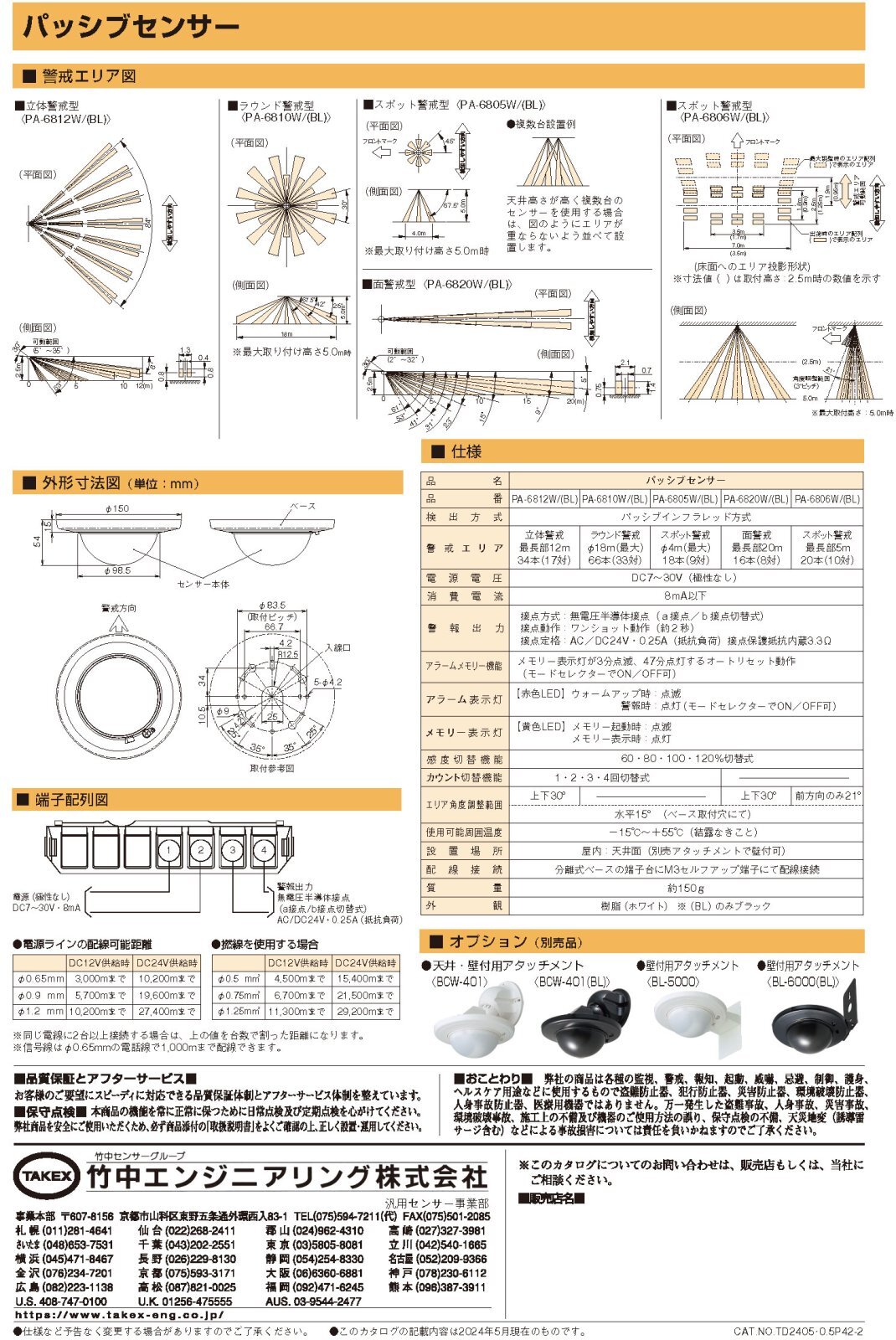

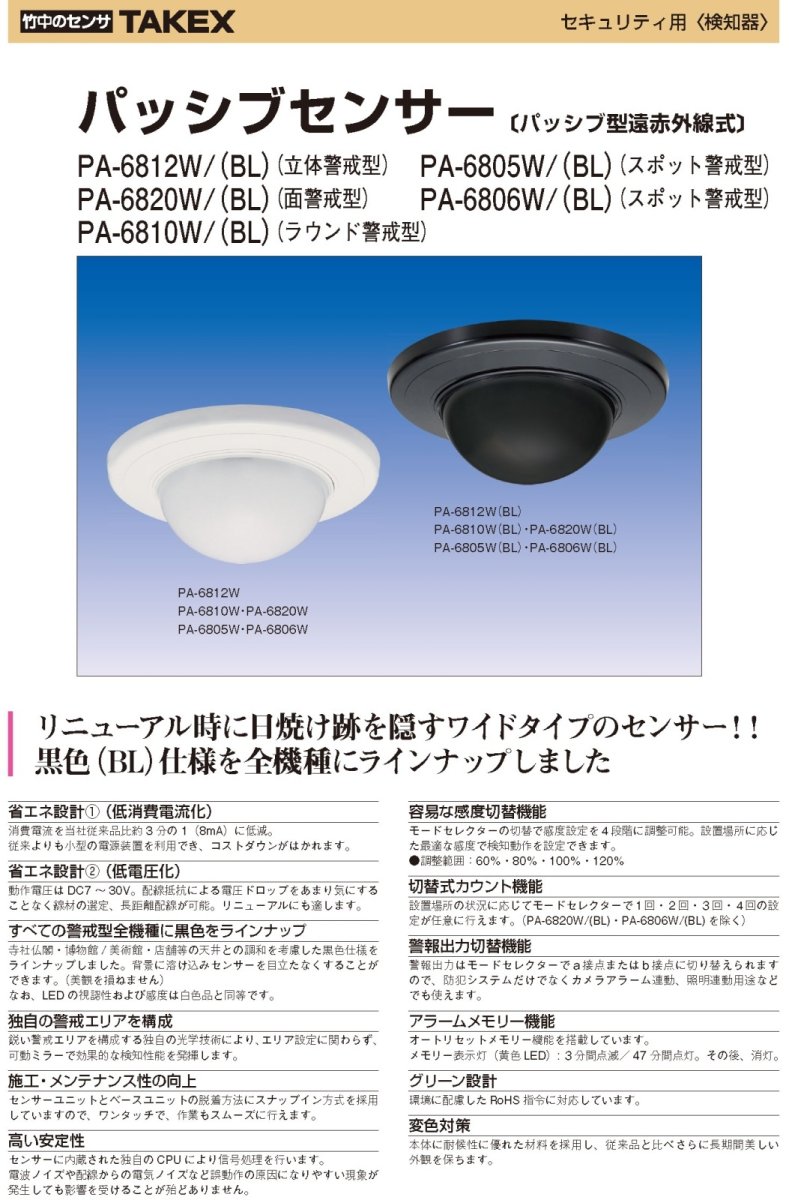

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣・博物館・美術館等の意匠重視施設
  • 黒天井を採用したモダンな店舗やオフィス
  • 最大5mまでの高天井ロビーや吹き抜け空間
  • 既設センサーの更新（跡隠しが必要な現場）
  • 省エネ・長配線が求められる大規模システム

導入前に確認したいポイント

  • 屋内専用のため屋外設置は避けてください
  • エアコンの吹き出し口が直接当たる場所は厳禁
  • ガラス越しや透明樹脂越しでは人体を検知不可
  • 取付高さに応じて有効な警戒直径が変動します

特長

意匠を損なわないブラック＆ワイド設計

ダーク系統の天井面に馴染むブラック仕様をラインナップ。従来のホワイトモデルでは目立ってしまっていた意匠性の高い空間でも、建物の美観を損なうことなく設置可能です。また、ベース部をワイドに設計しているため、リニューアル時に発生しがちな「天井の日焼け跡」や「古いビス穴」をきれいに覆い隠すことができます。

圧倒的な省エネ・低電圧対応

消費電流をメーカー従来品比約3分の1となる「8mA以下」に低減しました。これにより、1台の電源装置に接続できるセンサー台数を増やせるほか、小型の電源装置でも運用が可能となり、トータルコストの低減に寄与します。また、DC7V〜30Vという広い動作電圧に対応しており、電圧ドロップの影響を受けにくいため長距離配線も安心です。

独自CPUによる高度な信号処理と安定性

センサーに内蔵された独自のCPUがリアルタイムで信号処理を行います。電波ノイズや配線からの電気ノイズなど、誤動作の原因になりやすい現象が発生しても、AI的な信号分析により影響を極限まで排除。設置場所を選ばない高い信頼性を誇ります。

選定時に評価したい強み

  • 広域一括監視： 最大直径18m（天井高5m時）を1台で360度カバーする高効率。
  • 容易なメンテナンス： スナップイン方式の採用により、ベースからの着脱がワンタッチ。
  • 柔軟な機能切替： 感度（4段階）、カウント（4段階）、出力論理（a/b）を現場で即座に設定可能。
  • オートリセットメモリー： 発報した機体を特定しやすいLEDメモリー機能を標準搭載。

施工・設置ガイド

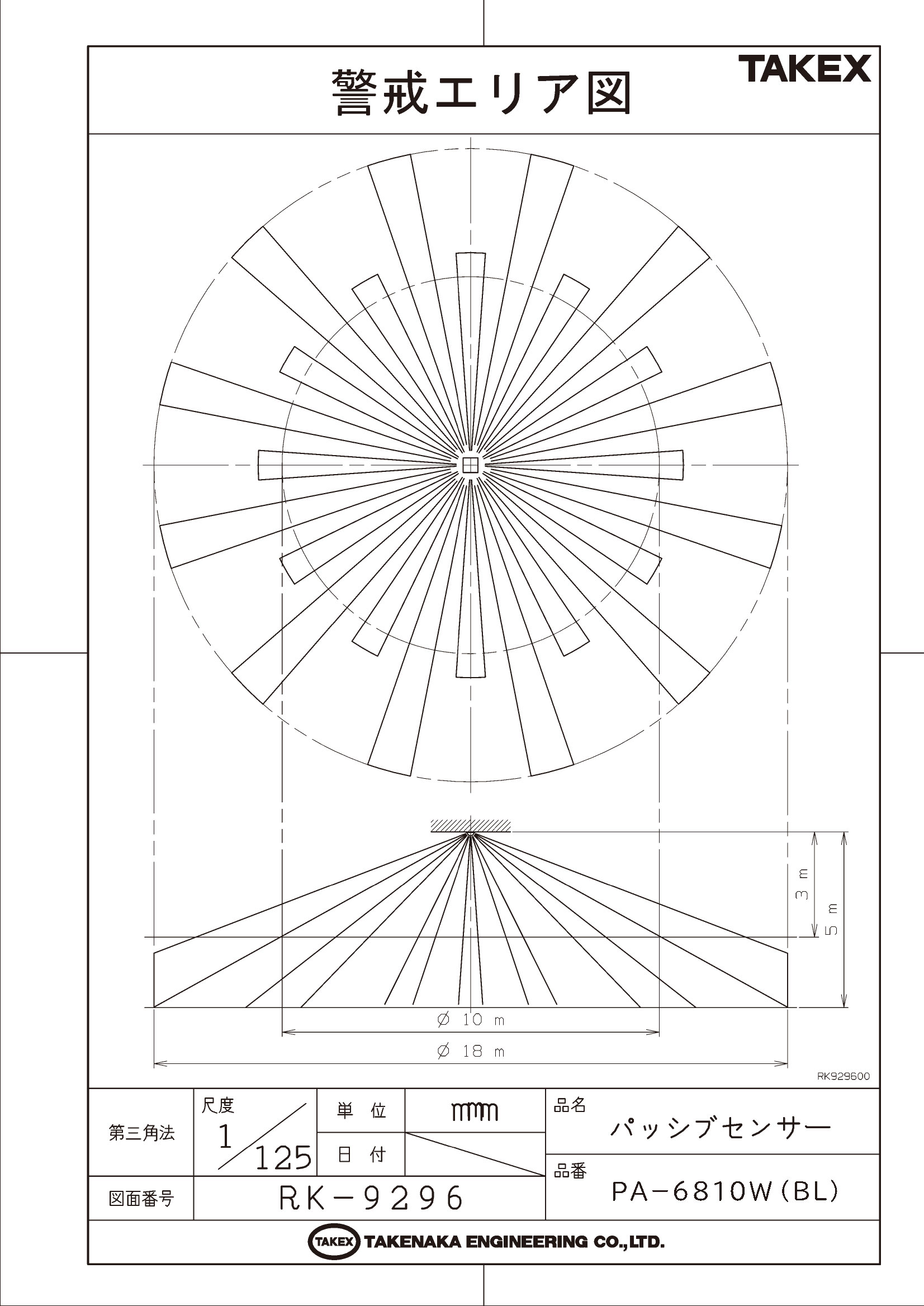

取付高さと警戒範囲（直径）の相関

取付高さ 警戒範囲（直径） 備考
2.0m 約 7.0m 小規模オフィス、個室など
3.0m 約 10.0m 標準的な店舗、商業施設
4.0m 約 14.0m 倉庫、エントランス、吹き抜け
5.0m 約 18.0m 最大対応高さにおける性能

LEDインジケーターの詳細動作

LED名称 状態 意味・内容
赤：アラーム表示灯 点滅 ウォームアップ状態（電源投入後 約1分間）
点灯 警戒エリア内で動体を検知（警報出力中）
黄：メモリー表示灯 点滅 警報発報後、最初の3分間
点灯 メモリー保持状態（点滅後、47分間継続）

推奨配線距離（単線使用時）

電線径 DC 12V 供給時 DC 24V 供給時
φ0.65mm 3,000m まで 10,200m まで
φ0.9mm 5,700m まで 19,600m まで
φ1.2mm 10,200m まで 27,400m まで

内部設定 / モードセレクター

センサー裏面のDIPスイッチにより、設置現場の環境に合わせた最適化が可能です。

SW番号 設定項目 ON（上側） OFF（下側） 標準
1 アラーム表示灯 点灯（検知時） 常時消灯 ON
2 メモリー表示灯 メモリー有効 メモリー無効 ON
3 警報出力論理 a接点 (N.O.) b接点 (N.C.) OFF
4・5 感度設定 60 / 80 / 100 / 120 % の4段階切替 100%
6・7 カウント設定 1 / 2 / 3 / 4 回 の切替 2回

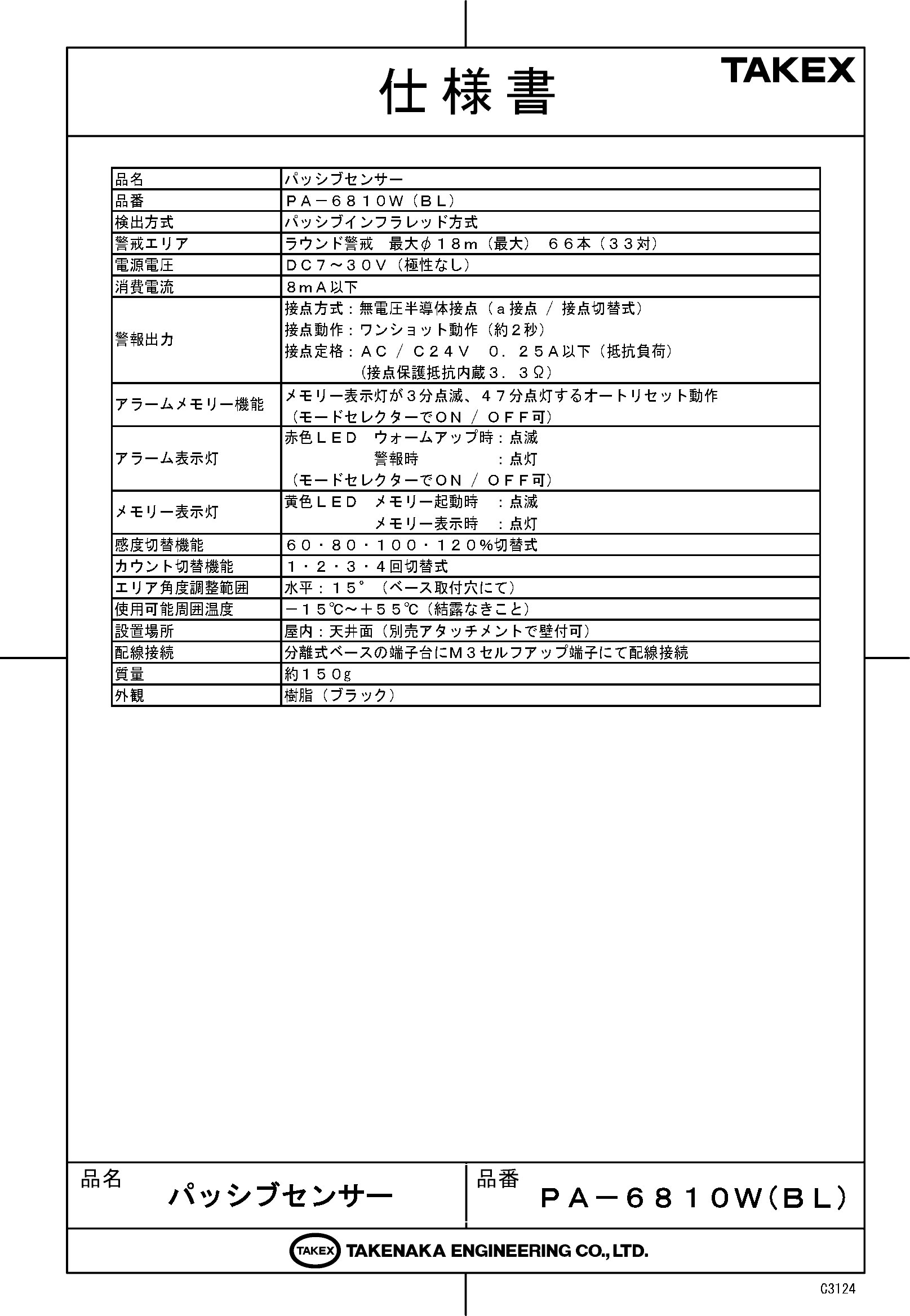

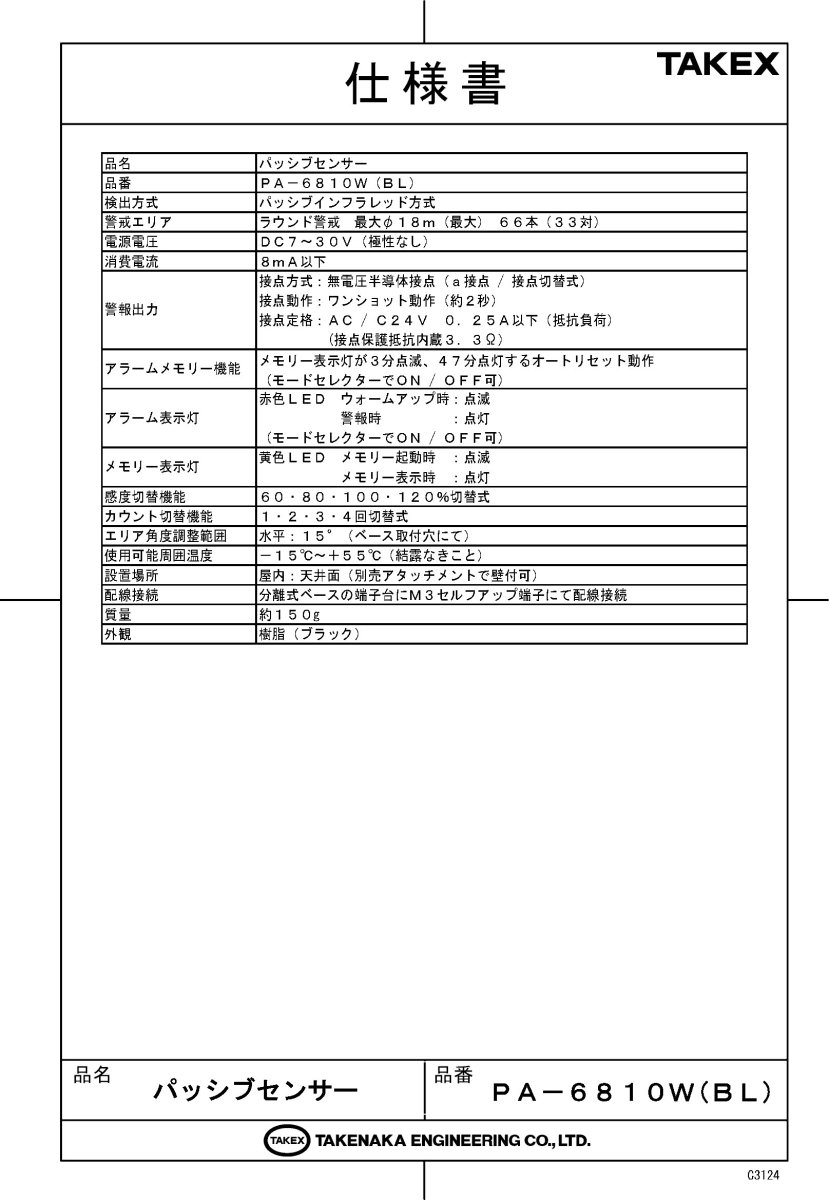

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-6810W（BL）
検出方式 パッシブインフラレッド方式
警戒エリア ラウンド警戒　最大φ18m（最大）　66本（33対）
電源電圧 DC7?30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯 赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯 黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能 60・80・100・120％切替式
カウント切替機能 1・2・3・4回切替式
エリア角度調整範囲 水平：15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量 約150g
外観 樹脂（ブラック）

FAQ

Q：PA-6810W(BL)は屋外で設置できますか？ A：本製品は屋内専用です。雨水がかかる場所や激しい外気温変化、結露の生じる屋外・半屋外環境での使用には対応しておりません。
Q：最大取付高さは何メートルまでですか？ A：最大5.0mまでの取付に対応しています。このとき、床面での有効警戒直径は約18mとなります。
Q：電源の配線に極性はありますか？ A：無極性（極性なし）設計ですので、DC7V〜30Vの範囲内であればプラスマイナスの向きを気にせず接続いただけます。
Q：ガラス越しに外の人間を検知できますか？ A：パッシブインフラレッド方式はガラスを透過しない赤外線を検知するため、窓ガラス越しやアクリルパーティション越しの人を検知することはできません。
Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しており、発報から合計50分後に自動消灯（リセット）されます。手動リセットの必要がなく、運用の手間を軽減します。
Q：感度設定（60〜120%）はどのように使い分けますか？ A：通常は100%で使用しますが、夏場などで周囲温度と人体の温度差が少なく検知しにくい場合は120%に、誤報リスクが高い不安定な場所では80%や60%に調整します。
Q：警報出力のa接点とb接点を切り替えるには？ A：センサーユニット裏面のモードセレクター（DIPスイッチ）の3番を切り替えることで、現場の警報監視システムに合わせて選択いただけます。

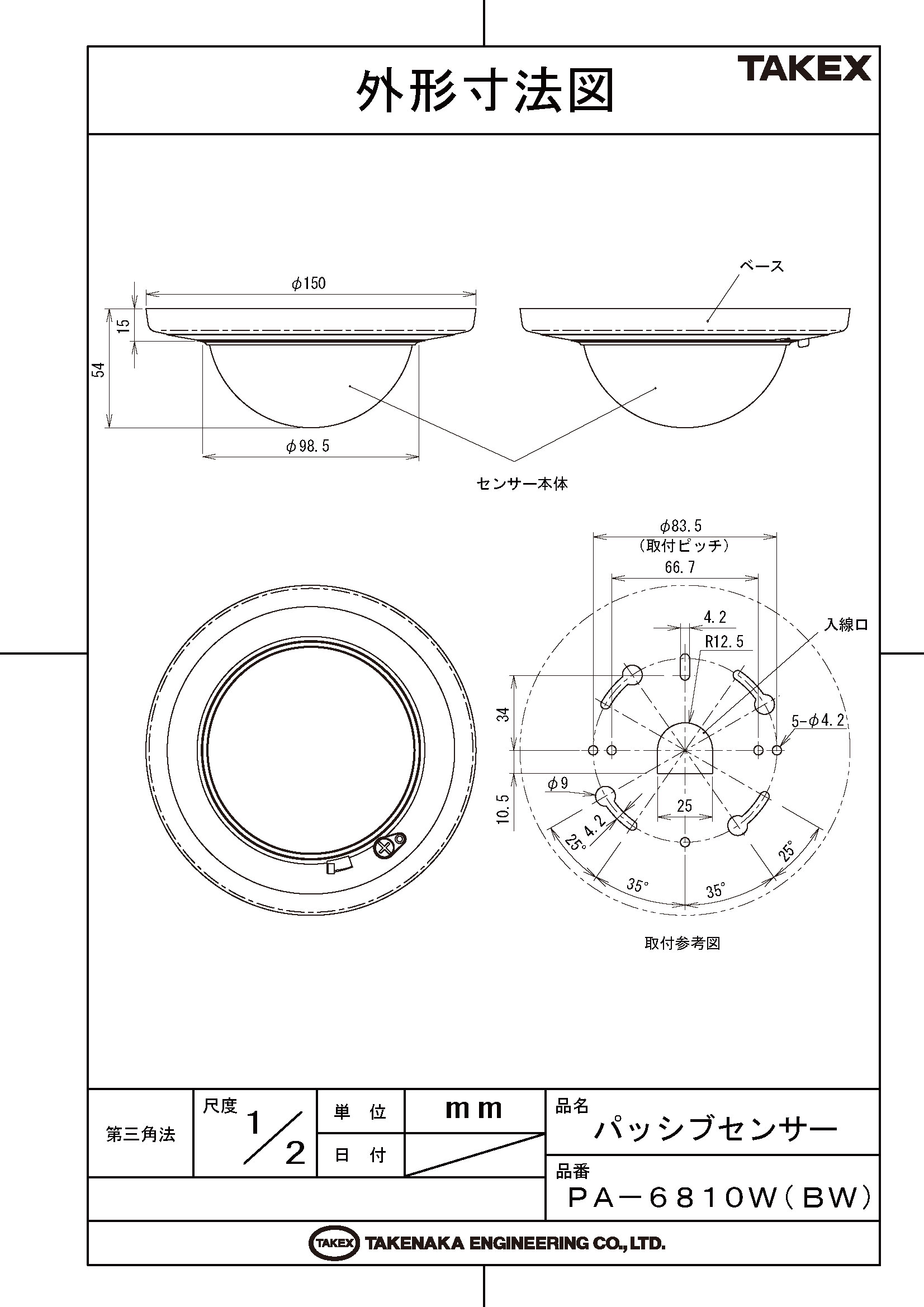

Q：施工時に天井の古い跡を隠せますか？ A：はい。直径150mmのワイドなベース設計により、既存センサーを取り外した際の日焼け跡やビス穴をきれいに隠すことが可能です。
Q：電源投入直後に赤色LEDが点滅し続けているのは故障ですか？ A：故障ではありません。回路の安定を待つ約1分間の「ウォームアップ状態」を示しており、終了後に通常監視（検知可能な状態）に移行します。
Q：カウント切替機能（1回〜4回）は何のためにありますか？ A：急激な温度変化やノイズによる誤作動を抑制するためです。標準は2回ですが、環境が厳しい場所ではカウント数を増やすことで安定性を高められます。
