配線BOX [VBO-02i]
販売価格: 会員のみ販売
商品詳細
NAC-IR90i専用！ポール設置対応ボックス
通常在庫品です。決済確認後すぐに発送致します。

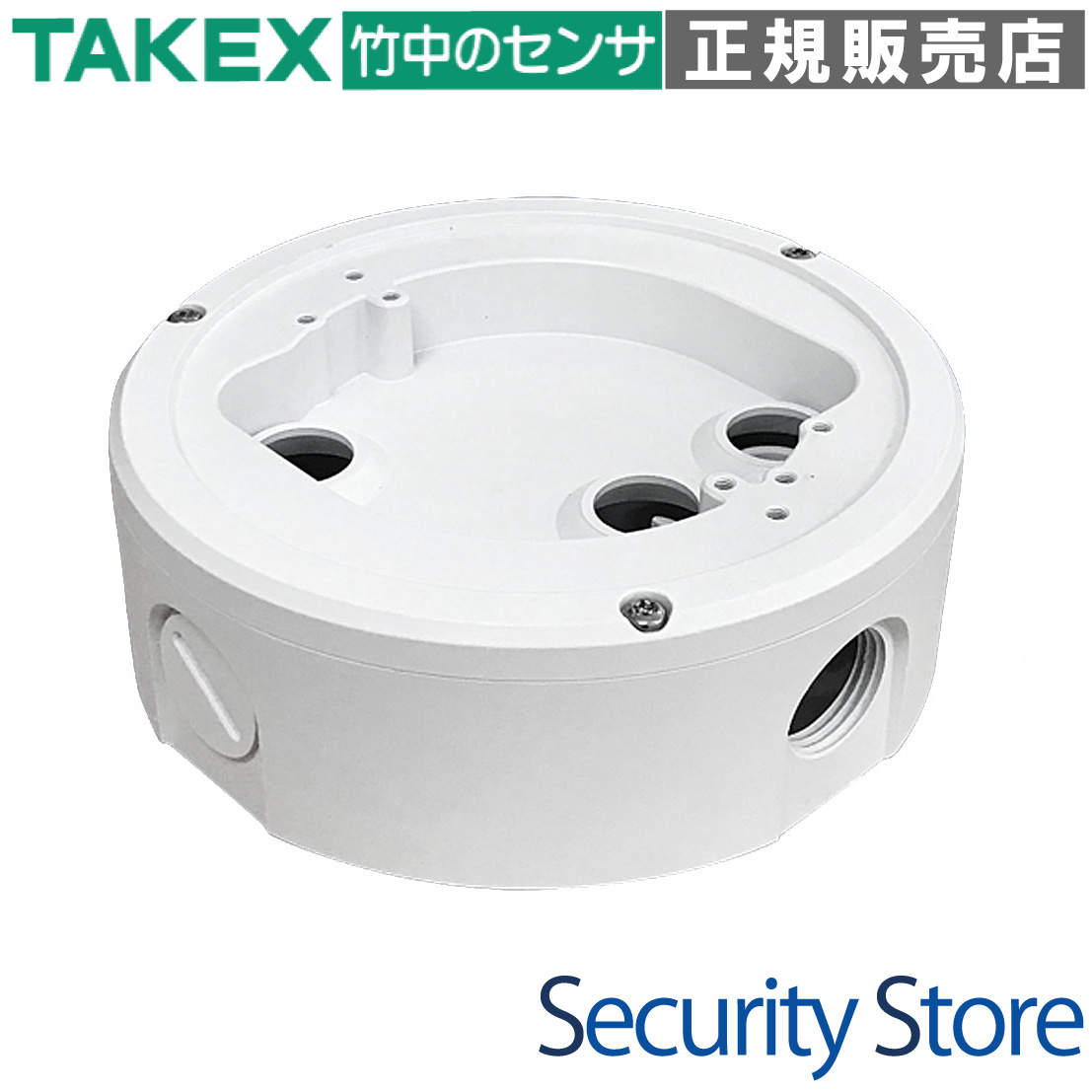

VBO-02iは、TAKEX竹中エンジニアリング製の高耐久型配線ボックスで、赤外線カメラ「NAC-IR90i」専用に設計された製品です。アルミ合金製で軽量かつ堅牢な構造を持ち、外形寸法はφ162×H61mm、質量約810gと扱いやすいサイズ感が特長。防水ブッシングが3個付属し、屋外設置時の防水性を確保。オプションのポールアタッチメント（VBP-01i）を併用することで、ポール径に合わせた柔軟な設置が可能になります。取付けに便利なトルクスレンチや樹脂アンカー、固定ネジなど必要な部材が一式同梱されており、施工現場での作業性も抜群。防犯カメラ配線、屋外用設置、NPT3/4ネジ穴、アルミ筐体、防水対策、セキュリティ設備、監視システム対応、壁面取付、円形構造、耐久性設計、NAC対応モデル、機器保護、配線整理、屋外用配線ボックス、カメラ周辺機器、高精度加工、設置容易、TAKEX適合製品、施工部材付属の用途に最適です。
屋外対応型 配線ボックス VBO-02i（NAC-IR90i専用モデル）
VBO-02iは、竹中エンジニアリング（TAKEX）が提供する屋内外対応の配線ボックスで、赤外線監視カメラNAC-IR90i専用に開発された高耐久性アルミ筐体の製品です。コンパクトで施工しやすい構造を持ち、円形設計により美観と実用性を両立。オプションのポールアタッチメントを利用すれば、ポール設置にも対応可能です。
製品の特長
- 対応機種：NAC-IR90i専用設計で、安定した接続と設置が可能
- アルミ合金筐体：軽量ながら高い剛性と耐久性を持つ素材を採用
- 防水構造：防水ブッシング3個を付属し、屋外使用時の配線部分をしっかり保護
- 外形寸法：直径162mm × 高さ61mmでコンパクトに設置可能
- 取付部構造：NPT 3/4ネジ穴を複数方向に配置し、柔軟なケーブル導入が可能
- 施工性向上：専用トルクスレンチ（T20穴付）と位置合わせシートを同梱し、施工時の作業性を向上
- ポール設置対応：別売オプションのポールアタッチメントVBP-01iを併用することでφ100〜200mmのポールに対応

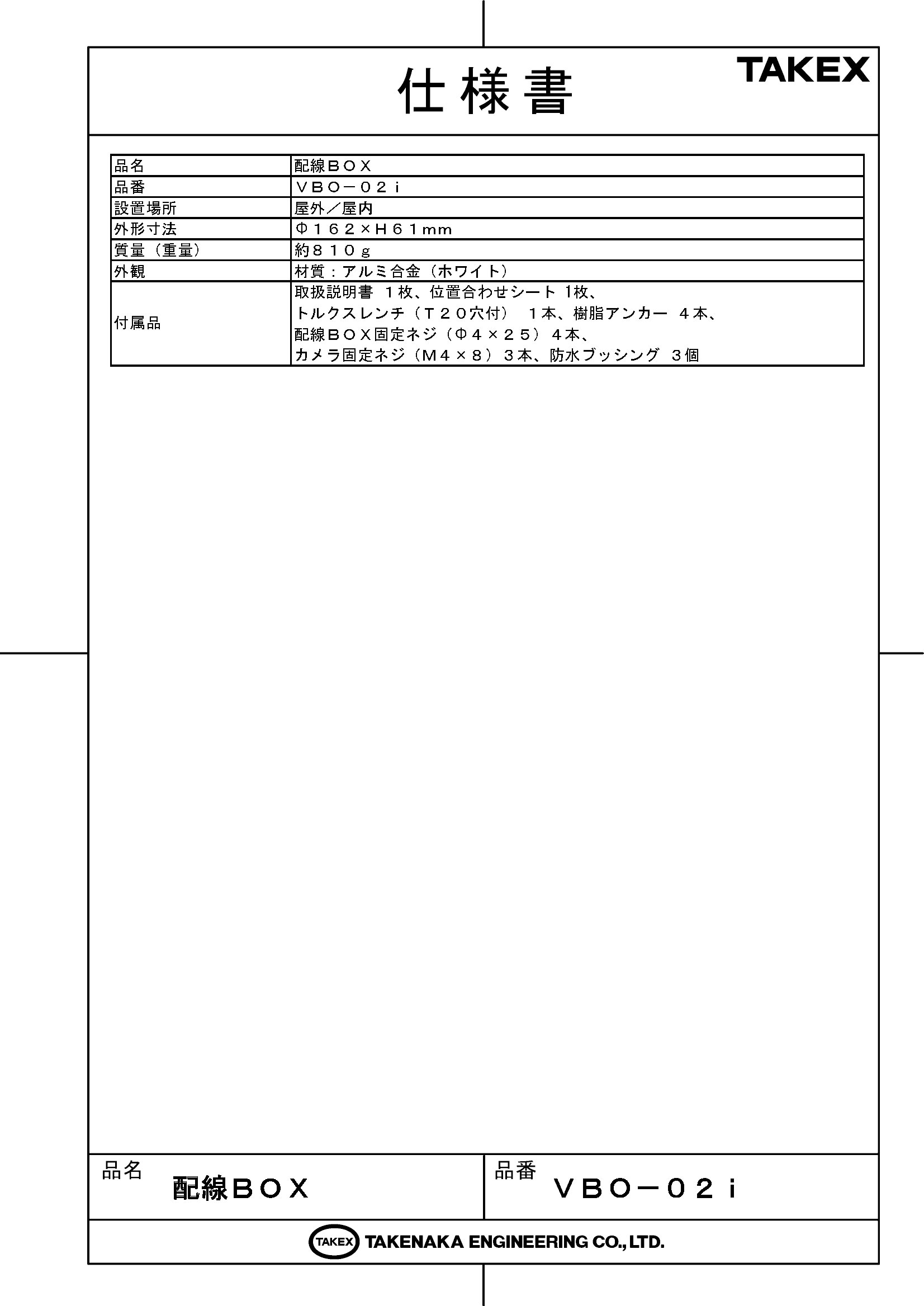

仕様詳細
| 製品名 | 配線ボックス |
|---|---|
| 型番 | VBO-02i |
| メーカー | 竹中エンジニアリング株式会社（TAKEX） |
| 設置場所 | 屋内 / 屋外 |
| 外形寸法 | φ162mm × 高さ61mm |
| 質量 | 約810g |
| 外装 | 材質：アルミ合金（ホワイト塗装） |
| 対応機器 | NAC-IR90i |
| 防水対応 | 防水ブッシング3個付属 |
| ポール対応 | VBP-01i（別売）併用でφ100〜200mmポール対応 |
| NPTネジ穴 | 3/4インチ（複数方向） |
| 付属品 |
取扱説明書 1枚、位置合わせシート 1枚、トルクスレンチ（T20穴付）1本、 樹脂アンカー 4本、配線ボックス固定ネジ（φ4×25）4本、 カメラ固定ネジ（M4×8）3本、防水ブッシング 3個 |

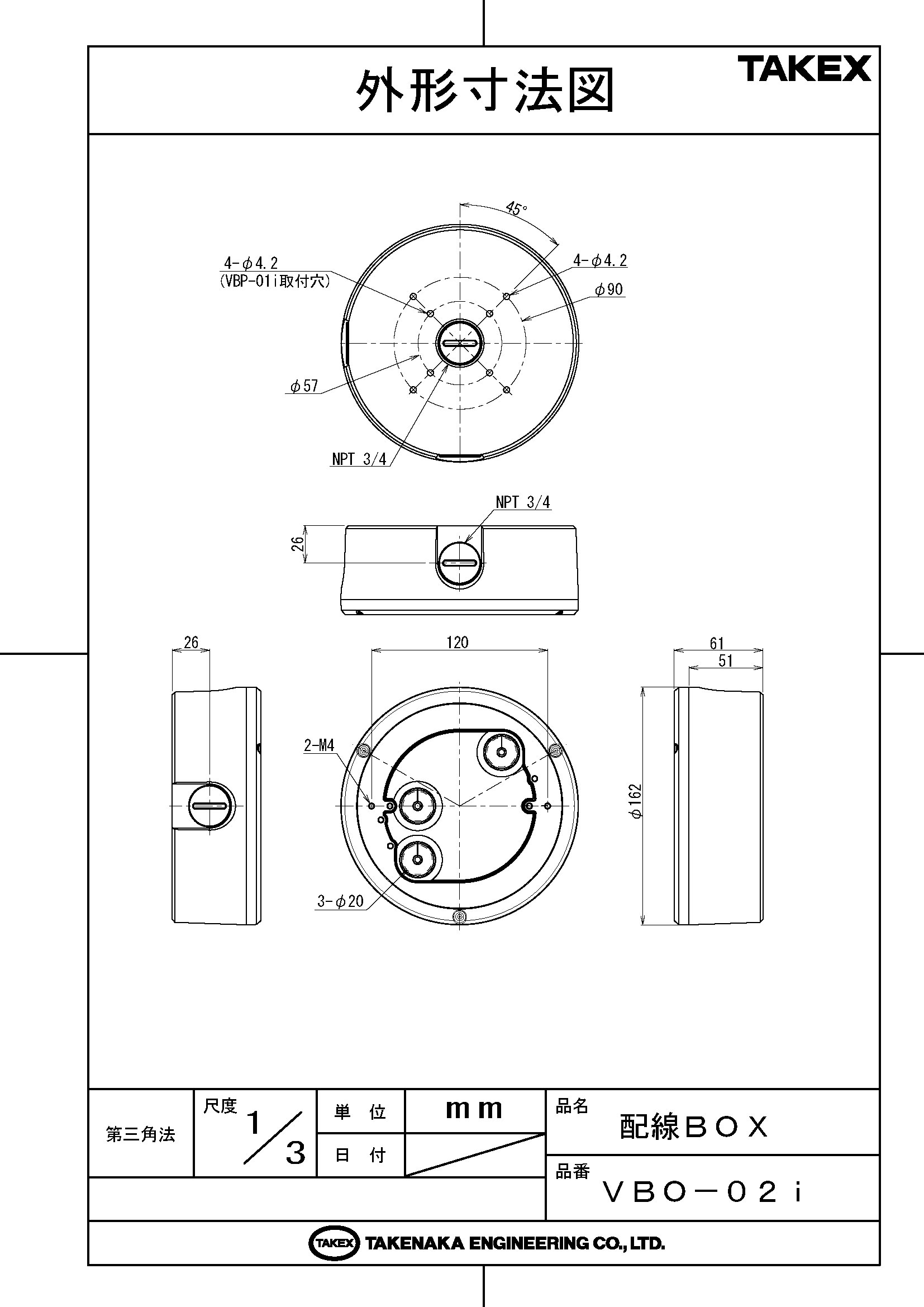

設置図寸法（図面より抜粋）
| 外径 | 162mm |
|---|---|
| 高さ | 61mm（最大部） |
| 取付穴 | 4-φ4.2（ポールアタッチメント対応）、3-φ20、2-M4（内部） |
| NPTネジ穴 | 3/4インチ × 複数方向（側面・底面） |
| 内径中心構造 | 円形配置により均等な配線引き込みが可能 |
VBO-02iは、NAC-IR90i専用の高耐久型配線ボックスとして、厳しい屋外環境下でも安定した配線保護と安全な設置を実現。美観性に優れた円形デザインで建物外観にも自然に調和します。
施工現場で求められるスピード・正確性・柔軟性を兼ね備えたこの製品は、セキュリティ施工業者や監視カメラ設置担当者にとって理想的な選択肢となります。特にポール設置が求められる場面では、VBP-01iとの組み合わせにより対応力が大幅に向上します。
