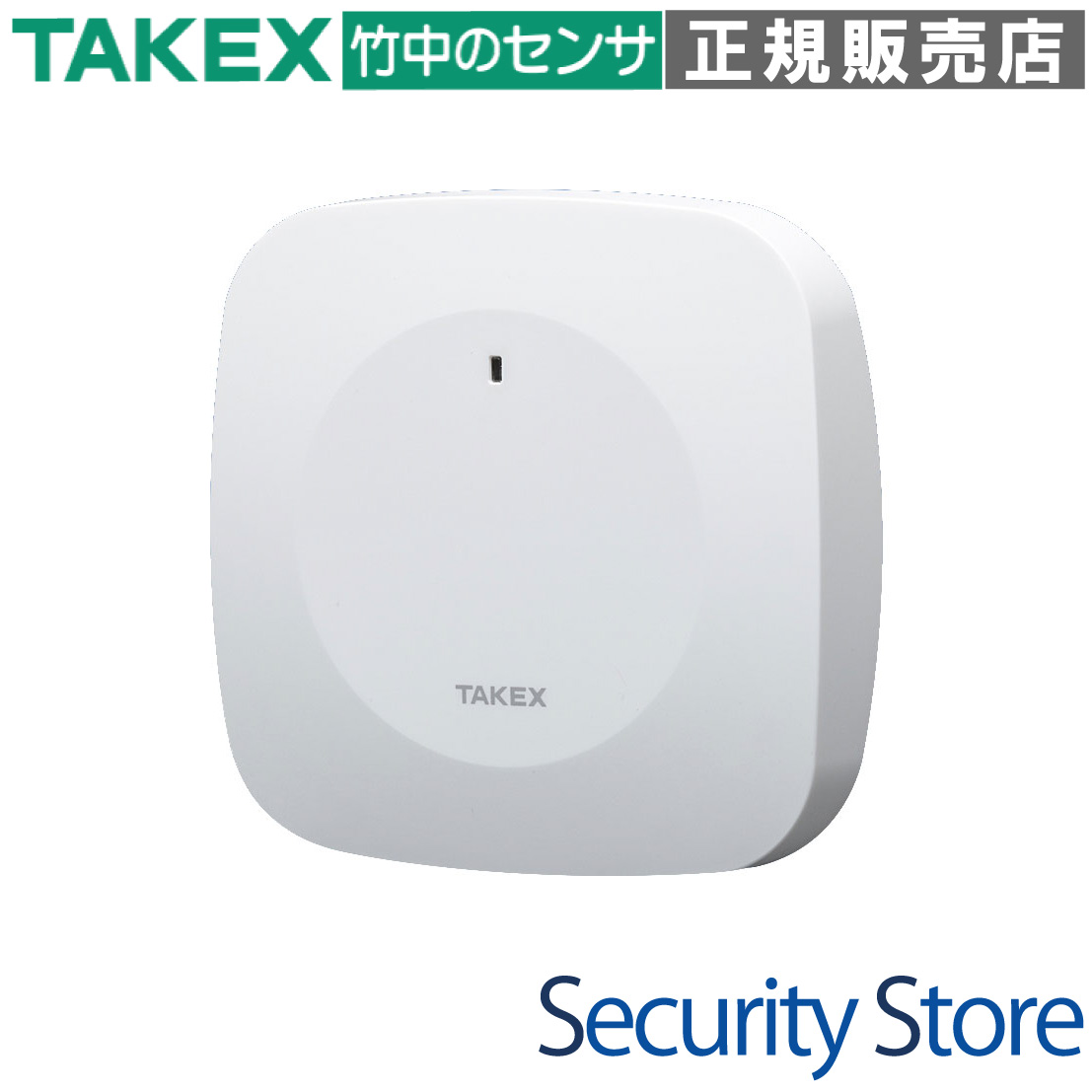

ミリ波センサー スポットタイプ TAKEX 竹中エンジニアリング [MMW-3S]

ミリ波センサー スポットタイプ TAKEX 竹中エンジニアリング [MMW-3S]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ミリ波センサー 人感センサー スポットタイプ プライバシー配慮

ミリ波センサー スポットタイプ MMW-3S

60GHz帯ミリ波テクノロジーを採用し、静止している人体の微細な動きまで検知可能な高精度センサーです。特定の範囲をピンポイントで監視する「スポットタイプ」で、環境変化に強くプライバシーにも配慮した運用が可能です。

  • 型番： MMW-3S
  • 方式： 60GHz帯 ミリ波（電波）方式
  • 検知エリア： スポットタイプ（最大距離3.5m）
  • 主な用途： トイレ内滞留検知、更衣室・授乳室の在室管理、特定通路の監視
  • 設置場所： 屋内（天井付け・壁付け両対応）
  • 電源電圧： DC9V〜28V（極性なし）

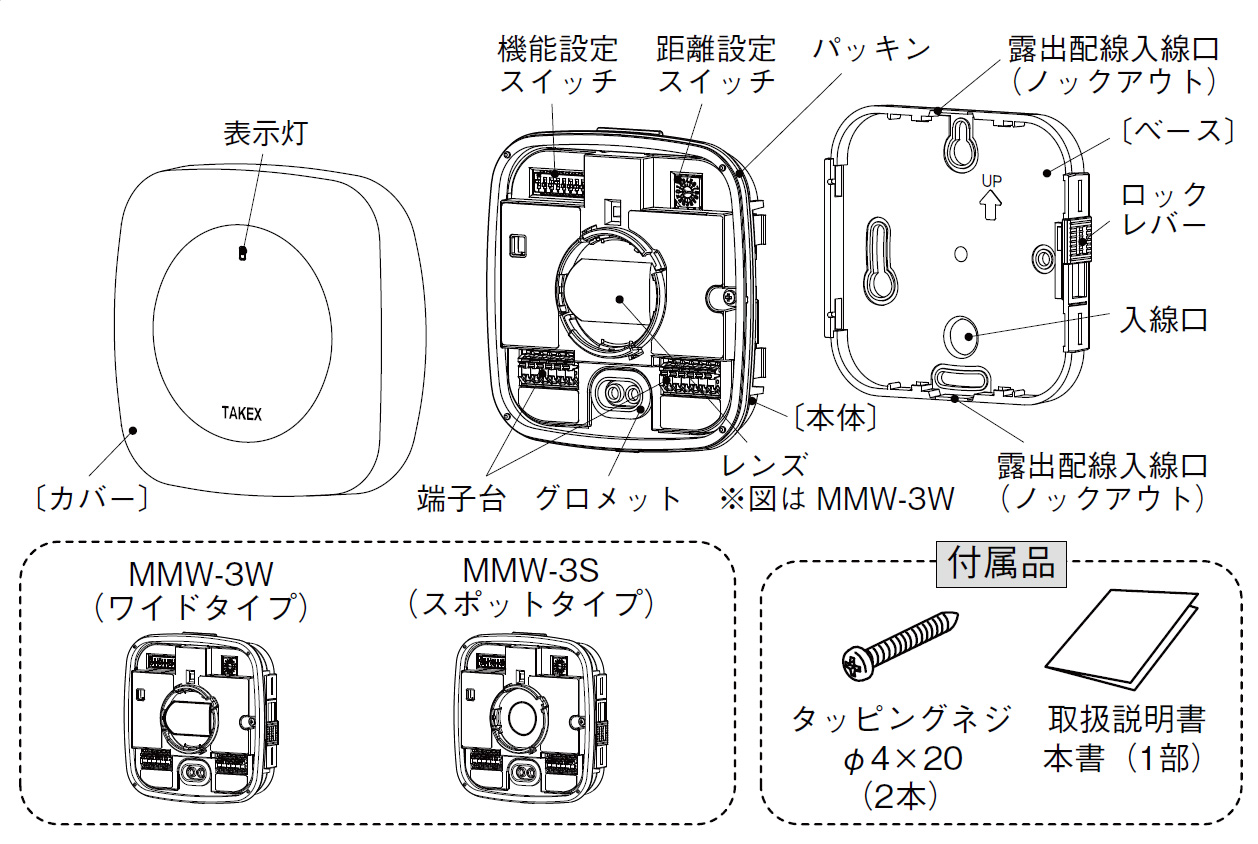

MMW-3S ミリ波センサー スポットタイプ

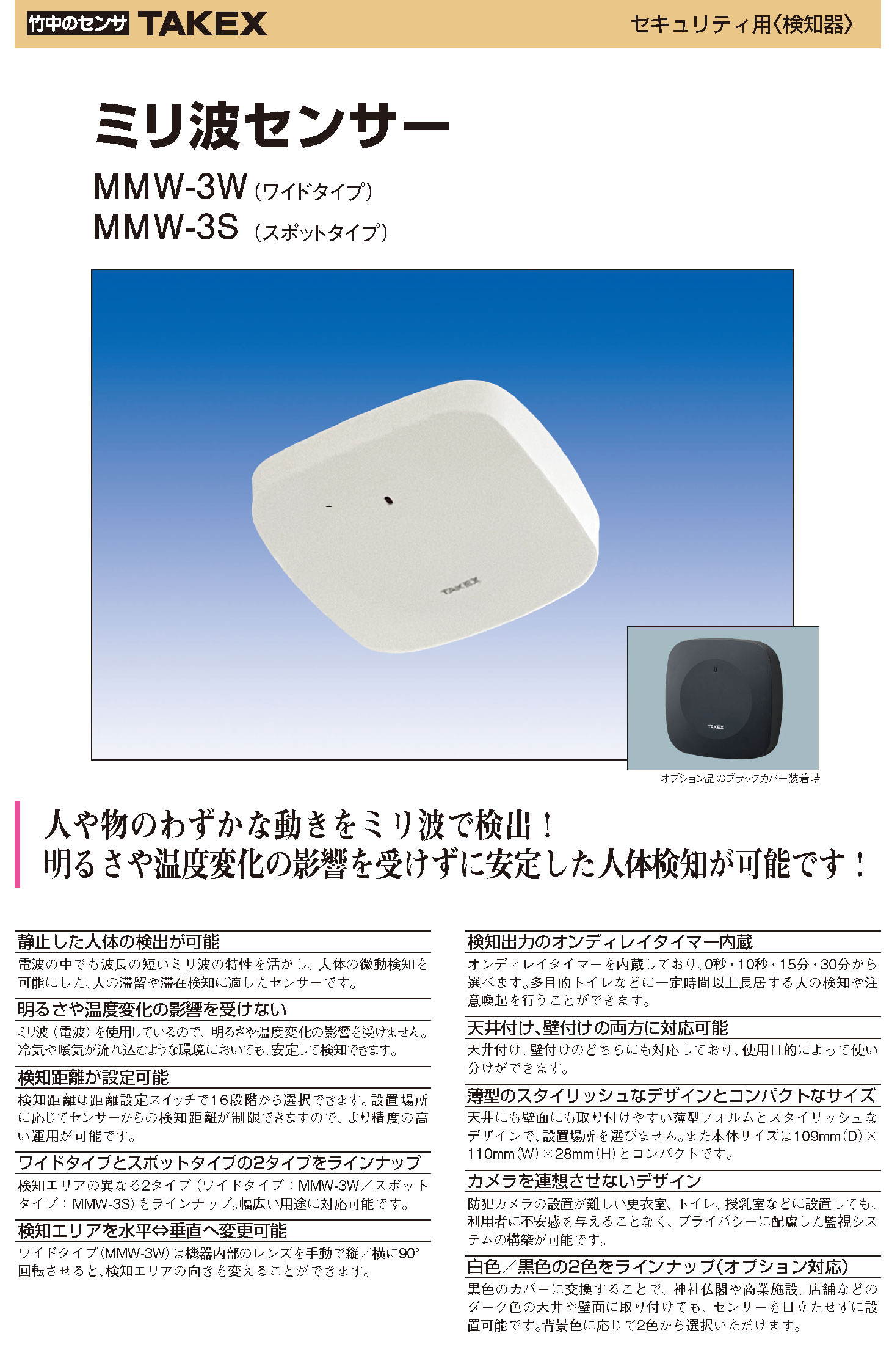

資料ダウンロード

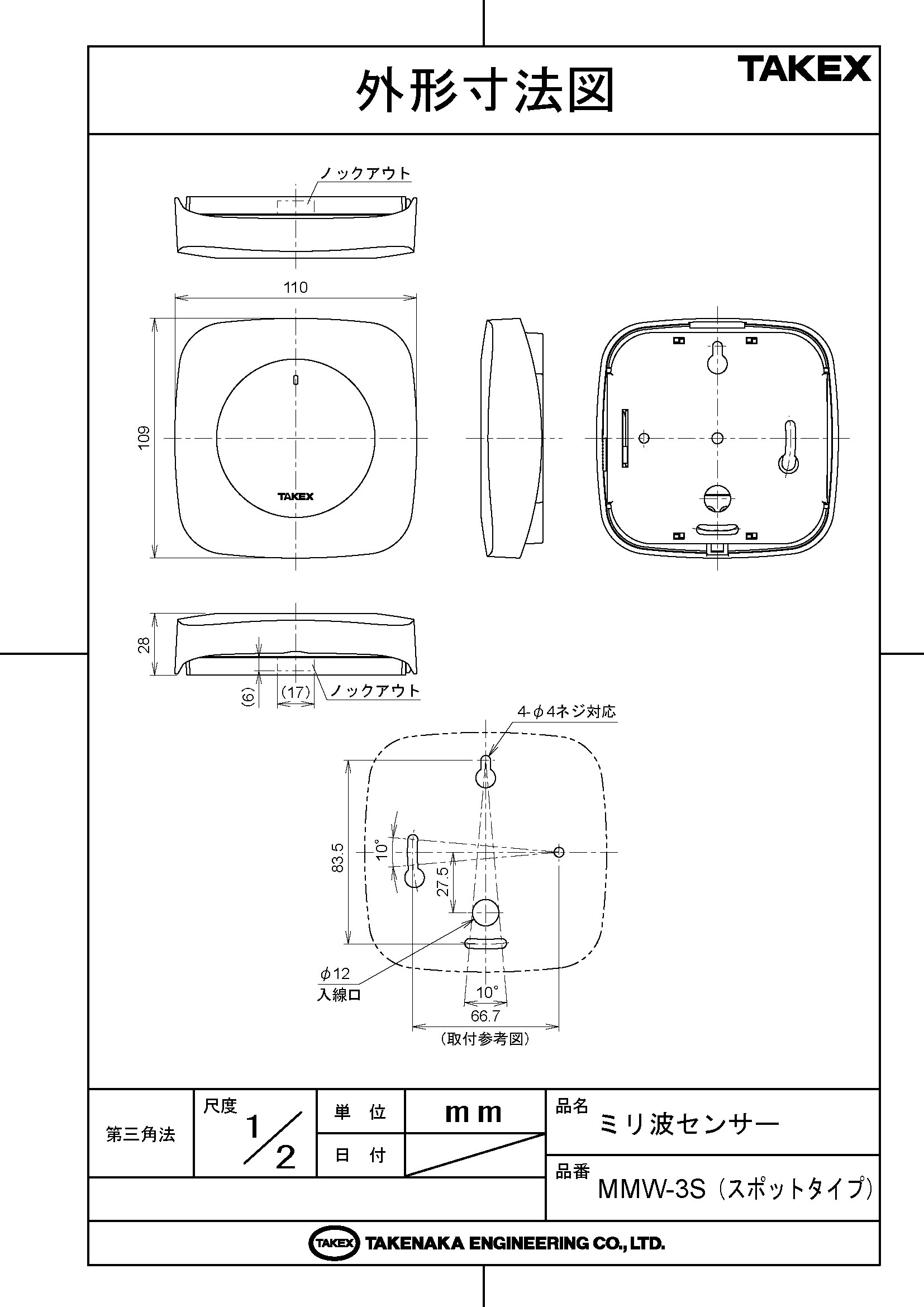

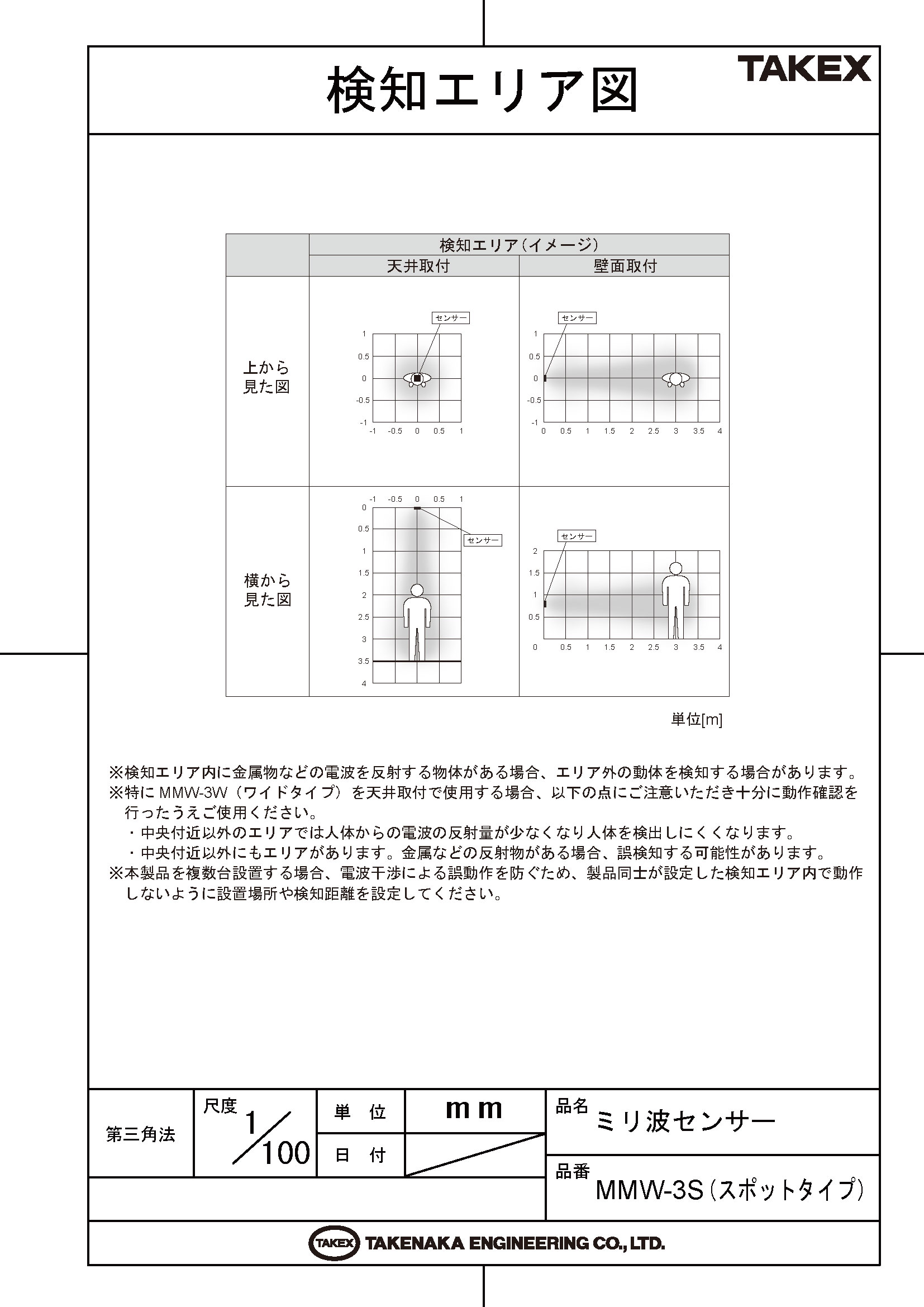

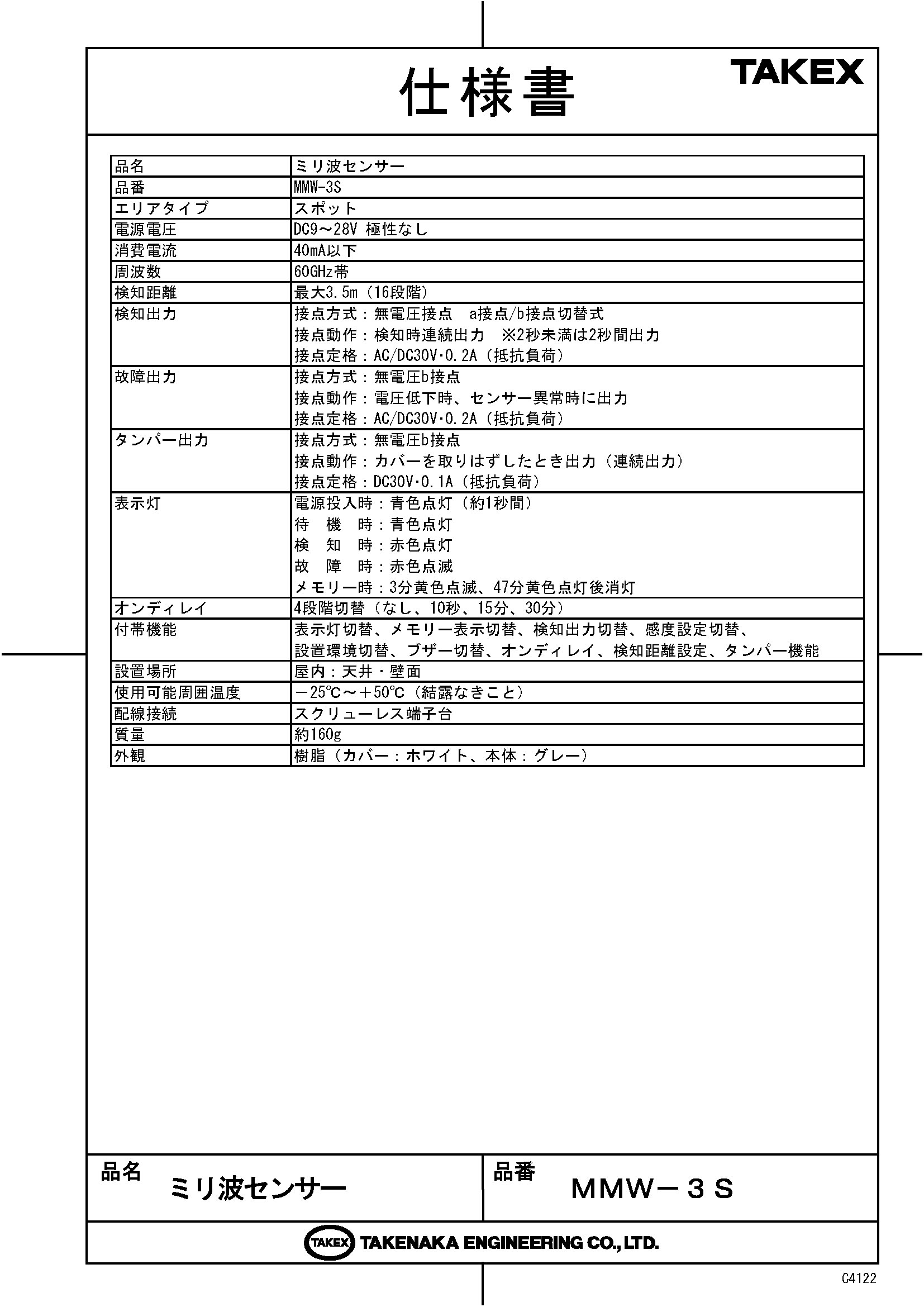

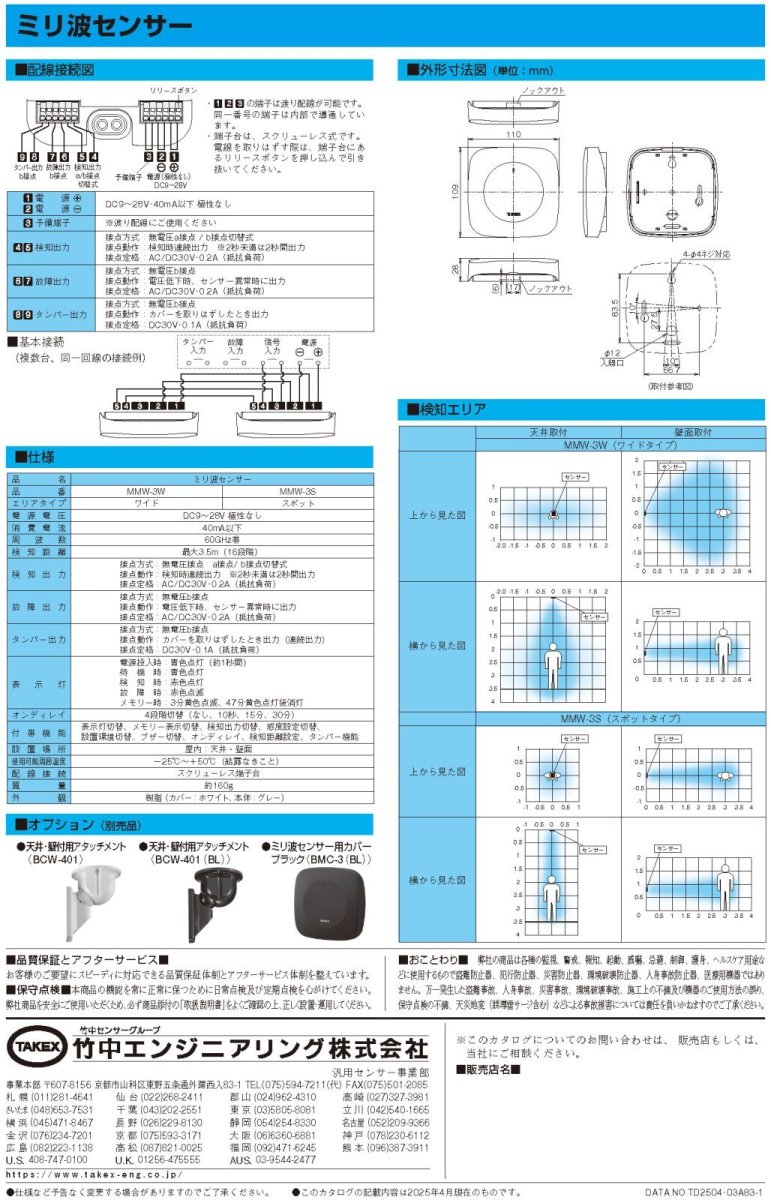

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 多目的トイレ等の長時間滞留検知
  • 更衣室や授乳室など、カメラ設置不可場所の監視
  • ベッドサイドの離床・在床確認
  • 店舗や施設のスポット的な入退出管理
  • プライバシー保護が必須の公共空間

導入前に確認したいポイント

  • 検知エリア内に金属体（電波反射物）がないか
  • センサー本体に振動が伝わらない設置場所か
  • エリア内に観葉植物や扇風機等の可動物がないか
  • 窓越し（ガラス越し）の動体を検知しない距離設定か

特長

微動検知が可能な60GHzミリ波テクノロジー

波長の短い60GHz帯のミリ波を利用することで、人体のわずかな動きを捉えることができます。従来の赤外線センサーでは難しかった「静止している人体」の呼吸に伴う微細な胸の動きなどを検知し、正確な在室・滞留監視を実現します。

明るさや温度変化に左右されない安定性

ミリ波（電波）による検知方式のため、照明の有無や日差しなどの光、あるいは空調による冷気・暖気の流れに影響を受けません。赤外線センサーが苦手とする環境下でも、誤報を抑えた安定した動作が期待できます。

16段階の細やかな検知距離設定

本体のロータリースイッチにより、検知距離を0.2mから最大3.5mまで16段階で調整可能です。設置環境に合わせて検知範囲をピンポイントに絞り込むことで、不要なエリアの検知を避け、精度の高い運用が行えます。

オンディレイタイマーによる滞留監視

検知出力のオンディレイタイマー（なし/10秒/15分/30分）を搭載しています。一定時間以上その場所に滞在し続けた場合のみ信号を出力できるため、トイレでの体調不良による倒れ込みや、不審な長居の検知に有効です。

カメラを連想させないプライバシー配慮設計

レンズが露出したカメラとは異なり、フラットでスタイリッシュなデザインを採用しています。更衣室や授乳室、トイレといったプライバシーが重視される場所に設置しても、利用者に不安感を与えることなく見守りが可能です。

天井・壁面どちらにも対応する柔軟な施工性

薄型のコンパクトな筐体は、天井付け・壁付けの両方に対応しています。設置環境の構造や監視目的に応じて柔軟に取り付け位置を選択でき、意匠性を損なうことなく設置できます。

自己診断機能と故障出力による高い信頼性

内部のミリ波モジュールや供給電圧の異常を常時監視しています。万が一の故障時にはLEDの赤点滅とともに故障信号を出力するため、システム側で迅速に異常を把握でき、メンテナンス性の向上に寄与します。

現場に馴染むカラーバリエーション（オプション）

標準のホワイトに加え、オプションで黒色カバーへの交換が可能です。神社仏閣やシックなデザインの店舗など、ダークトーンの天井や壁面においても、センサーを目立たせずに設置できます。

選定時に評価したい強み

  • 高感度検知： じっとしている人の存在も逃さず検知。
  • 環境耐性： 熱源や光の影響を受けず、過酷な屋内環境でも動作。
  • 調整自由度： 16段階の距離設定と、各種DIPスイッチによる柔軟なカスタマイズ。
  • 保守性： LED表示灯による動作・メモリー確認、および故障出力端子を完備。

LED表示灯の挙動

状態 LED表示色 内容詳細
電源投入時 青色点灯（約1秒） 内部システム起動および自己診断。
待機時 青色点灯 正常に電源が供給され、監視中。
検知時 赤色点灯 物体を検知し、検知信号を出力中。
故障時 赤色点滅 電圧低下または内部センサー異常。
メモリー時 黄色点滅/点灯 3分間点滅後、47分間点灯（検知履歴の保持）。

機能設定（DIPスイッチ）

No. 設定項目 ON（出荷時） OFF
1 表示灯切替 常時点灯 消灯（故障時のみ点滅）
2 メモリー表示 記憶あり 記憶なし
3 検知出力切替 a接点 b接点
4 感度設定 標準 低（誤動作抑制）
5 設置環境切替 天井設置 壁面設置
6 ブザー切替 鳴動あり 鳴動なし

製品仕様

項目 内容
品名ミリ波センサー
品番ＭＭＷ－３Ｓ
エリアタイプスポット
電源電圧ＤＣ９〜２８Ｖ 極性なし
消費電流４０ｍＡ以下
周波数６０ＧＨｚ帯
検知距離最大３．５ｍ（１６段階調整）
検知出力接点方式：無電圧接点 ａ接点／ｂ接点切替式
接点動作：検知時連続出力（２秒未満は２秒間出力）
接点定格：ＡＣ／ＤＣ３０Ｖ・０．２Ａ（抵抗負荷）
故障出力接点方式：無電圧ｂ接点
接点動作：電圧低下時、センサー異常時に出力
接点定格：ＡＣ／ＤＣ３０Ｖ・０．２Ａ（抵抗負荷）
タンパー出力接点方式：無電圧ｂ接点
接点動作：カバーを取りはずしたときに連続出力
接点定格：ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
表示灯電源投入時：青点灯（1秒）／待機時：青点灯／検知時：赤点灯
故障時：赤点滅／メモリー時：黄色点滅・点灯
オンディレイ４段階切替（なし、１０秒、１５分、３０分）
付帯機能表示灯切替、メモリー表示、検知出力切替、感度設定、設置環境切替、
ブザー切替、オンディレイ、検知距離設定、タンパー機能
設置場所屋内：天井・壁面
使用可能周囲温度－２５℃〜＋５０℃（結露なきこと）
配線接続スクリューレス端子台
質量約１６０ｇ
外観樹脂（カバー：ホワイト、本体：グレー）
外形寸法幅110mm × 高さ109mm × 奥行28mm

FAQ

Q：赤外線センサーと何が違うのですか？ A：赤外線センサーは温度変化を捉えるのに対し、ミリ波センサーは電波の反射を利用します。そのため、じっとしている人の微細な動き（呼吸など）も検知でき、かつ温度変化や光の影響を受けにくいのが特徴です。
Q：じっと座っている人を検知し続けることは可能ですか？ A：はい、可能です。ミリ波テクノロジーにより、大きな動きがなくても呼吸に伴うわずかな変位を捉えることができるため、滞留検知に非常に適しています。
Q：ガラス越しに人を検知してしまいますか？ A：ミリ波はガラスを透過する性質があるため、検知する可能性があります。距離設定スイッチで検知範囲を適切に絞り込むか、設置場所を調整してください。
Q：屋外で使用できますか？ A：本製品は屋内専用です。雨や風の影響を受ける屋外環境での使用は想定されておりません。
Q：金属板の裏側に設置しても検知できますか？ A：いいえ、ミリ波は金属を透過しません。金属体があるとその裏側は検知できず、また電波が反射して誤作動の原因になることがあるため、金属体からは離して設置してください。
Q：オンディレイタイマーはどう使いますか？ A：例えばトイレ内の滞留監視で「15分」に設定すると、15分間継続して検知があった場合のみ信号を出力します。これにより、通常の利用と「倒れ込み等の異常滞留」を区別できます。
Q：LEDが赤く点滅しているのは故障ですか？ A：はい、電圧の低下または内部センサーの異常を示しています。電源の電圧を確認し、改善しない場合は機器の交換が必要な可能性があります。
Q：ブザー音を消すことはできますか？ A：本体内部のDIPスイッチ（No.6）をOFFにすることで、検知時のブザー音を停止させることができます。
Q：検知距離はどのように調整しますか？ A：本体内部の16段階ロータリースイッチを使用します。設定0の0.2mから、設定Fの3.5mまで段階的に調整が可能です。
Q：メモリー表示（黄色LED）とは何ですか？ A：管理者がいない間に検知があったことを知らせる機能です。検知後、黄色LEDが点滅・点灯することで、過去に検知動作があったことを確認できます。
