ATS-WB237AFF030B アンテナ TAKEX 竹中エンジニアリング [ATS-WB237AFF030B]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

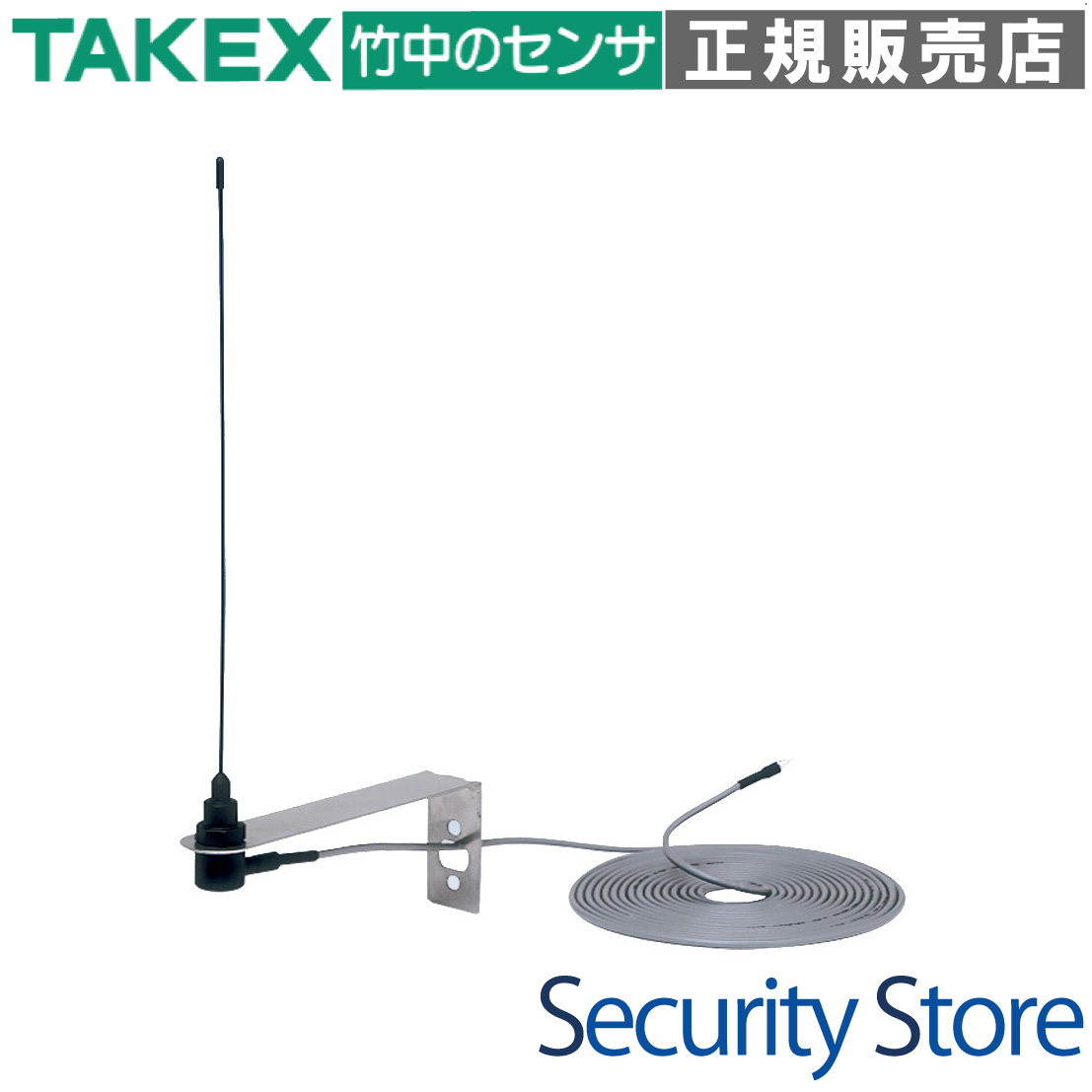

竹中エンジニアリング（TAKEX）無線オプション特定小電力 314MHz 外部アンテナ

ATS-WB237AFF030B 無線受信機用外部設置アンテナ

無線受信機を金属製制御盤内に収納する際の電波遮断問題を解決する、314MHz帯特定小電力無線システム専用の外部アンテナです。受信感度を最大化し、安定したワイヤレス制御を実現します。

型番： ATS-WB237AFF030B
製品名： アンテナ（無線受信機用外部アンテナ）
対応周波数： 314MHz帯（特定小電力方式）
ケーブル長： 約3m
適合機種： DMR-1R / RX23-1283 / RX23-12830 / TX13-1133 等
メーカー： 竹中エンジニアリング株式会社（TAKEX）

この製品が向いている用途

工場・倉庫の電動シャッター遠隔制御
駐車場ゲート・自動ドアのワイヤレス運用
金属製ボックスに受信機を収容する現場
セキュリティシステムの隠蔽設置と受信強化

導入前に確認したいポイント

使用する受信機の型番が適合しているか
設置場所から受信機まで3m以内で配線可能か
周辺に強力なノイズ源となる機器がないか
314MHz帯の特定小電力システムであるか

特長

電波遮断を回避する外部設置構造

受信機本体をノイズや物理的衝撃から守るために金属製の制御盤内に設置しても、アンテナ部だけを盤外に露出させることができます。これにより、金属による電波の減衰を回避し、本来の通信距離を確保します。

314MHz帯通信の劇的な安定化

特定小電力方式の特性を活かし、見通し約100mの通信性能を最大限に引き出します。障害物の多い現場でも、アンテナ位置を調整することで死角を減らし、安定した信号受信を可能にします。

現場施工を容易にする3m延長ケーブル

アンテナと受信機を繋ぐケーブルは、取り回しのしやすい長さを確保。制御盤の天面や側面、あるいは少し離れた高い位置への設置をサポートし、施工の自由度を大きく向上させます。

TAKEXデジタルオートシステムへの最適化

竹中エンジニアリング製のデジタルオートシステム（RX23シリーズ）やマルチリモコンスイッチ（DMR-1R）の純正オプションとして設計されており、インピーダンスマッチングなどの整合性が確保されています。

省スペース・隠蔽設置の両立

アンテナを外部に出すことで、受信機本体はメンテナンス性の良い場所や、セキュリティ上安全な見えない場所に隠して設置することが可能になります。現場の見栄えと防犯性能を同時に高めます。

産業用クオリティの信頼性

工場設備やセキュリティ設備など、24時間365日の稼働が求められる過酷な環境を想定した設計です。通信途絶が許されない重要なゲート制御やシャッター制御の要として、高い信頼性を提供します。

    選定時に評価したい強み
    確実な動作： 金属盤による通信トラブルを物理的に解消します。
純正の安心感： 適合機種が明確で、接続トラブルのリスクがありません。
性能維持： ワイヤレスシステムの「見通し100m」という公称性能を現場で再現。
コストパフォーマンス： 通信不良による現地再調整の手間を未然に防ぎます。



施工・設置ガイド

本製品は受信機側のアンテナ端子に接続して使用します。アンテナ本体は、電波の通りが良いできるだけ高い位置への設置を推奨します。金属面に取り付ける場合は、アンテナの向きによって感度が変わるため、設置時に動作テストを行ってください。

確認項目	この製品での考え方
金属盤への対応	盤外へアンテナを出すことで完全に電波遮蔽を回避可能です。
配線距離	付属の約3mケーブルの範囲内で最適な位置に設置してください。
取付方法	受信機の取扱説明書に従い、確実に端子を接続してください。

製品仕様

項目	内容
製品種別	外部アンテナ（無線受信機用）
型番	ATS-WB237AFF030B（または ATS-WB237AFF030/B）
メーカー	竹中エンジニアリング株式会社（TAKEX）
対応機器	DMR-1R、RX23-1283、RX23-12830、TX13-1133 等
想定システム周波数	特定小電力 314MHz帯
役割	受信機本体を盤内設置時のアンテナ外部設置用
ケーブル長	約3m
主な用途	工場設備、ゲート、シャッター、自動ドアの無線制御強化

FAQ

Q：ATS-WB237AFF030Bは何のために使用するのですか？ A：無線受信機を金属製の制御盤内に設置すると電波が遮断されます。この製品はアンテナだけを外に出すことで、安定した通信を確保するために使用します。

Q：どの周波数帯に対応していますか？ A：主に314MHz帯を使用するTAKEXの特定小電力無線システムに対応しています。

Q：ケーブルの長さはどのくらいですか？ A：約3mのケーブルが付属しており、盤内から盤外へ余裕を持って配線できます。

Q：適合する受信機の型番を教えてください。 A：DMR-1R、RX23-1283、RX23-12830などが主な適合機種です。

Q：屋外に設置することは可能ですか？ A：アンテナ部自体は露出設置を想定していますが、接続部や本体の防水仕様についてはシステム全体の設置条件をご確認ください。

Q：これを使えば通信距離は伸びますか？ A：電波遮蔽物（金属盤等）がある環境において、遮蔽による減衰を解消することで、システム本来の通信性能（見通し約100m）を回復・維持させる効果があります。

Q：取付に特別な資格は必要ですか？ A：アンテナの接続自体に資格は不要ですが、制御盤内の配線や機器の設置は電気設備に関する知識を持つ専門業者による施工を推奨します。

Q：送信機側にも使用できますか？ A：基本的には受信機用のオプションですが、適合する送信機（TX13-1133等）の外部アンテナとしても使用される場合があります。

Q：アンテナを自作のケーブルで延長できますか？ A：インピーダンスの変化により受信性能が著しく低下する恐れがあるため、メーカー指定のケーブル長での使用を強くお勧めします。

Q：現在在庫はありますか？ A：通常在庫品として取り扱っております。決済確認後、速やかに発送が可能です。
