多チャンネル受信ユニット (4周波切替対応型) [RXF-1000B]

多チャンネル受信ユニット (4周波切替対応型) [RXF-1000B]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレス受信機 4周波切替対応 大規模施設対応

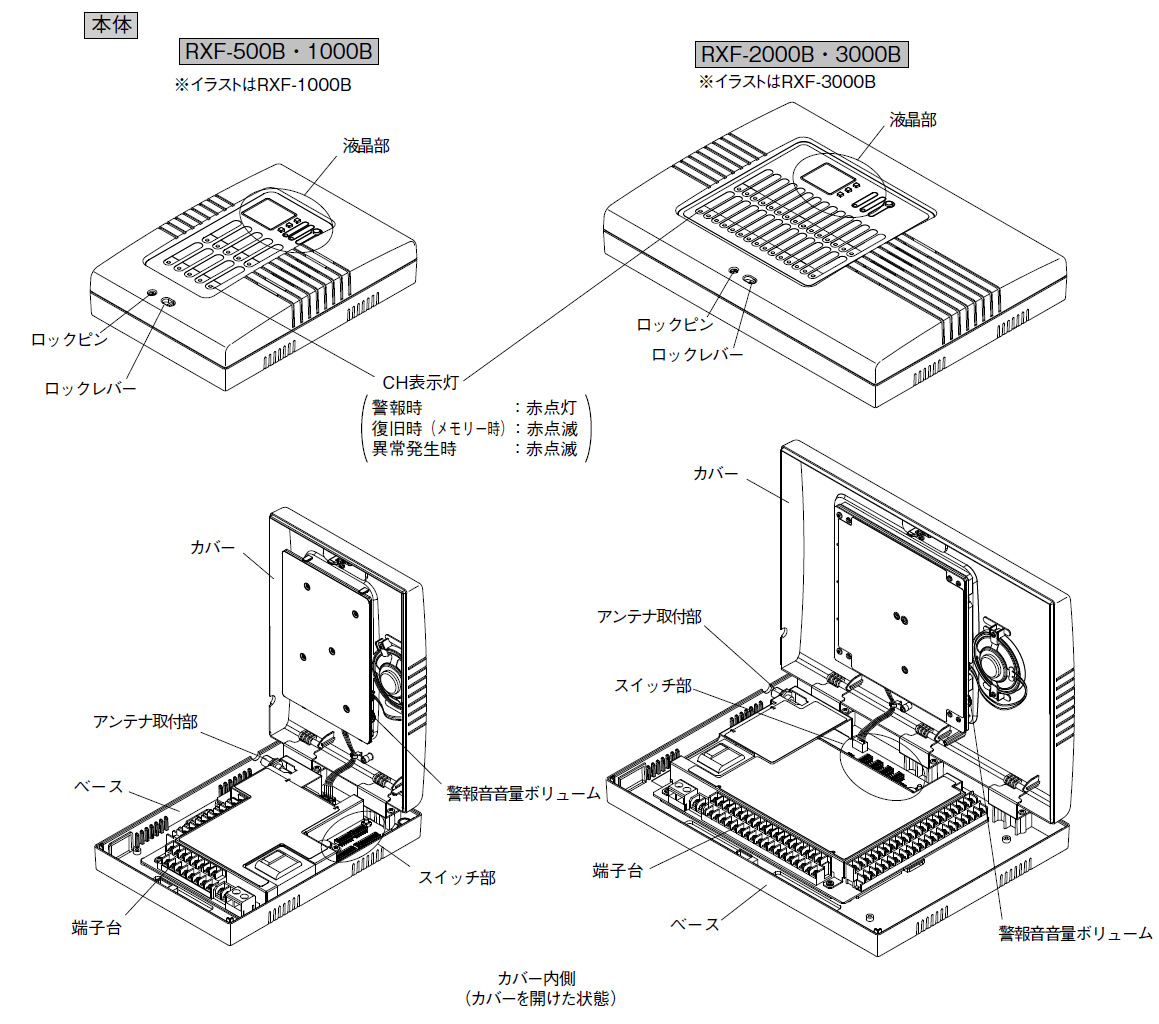

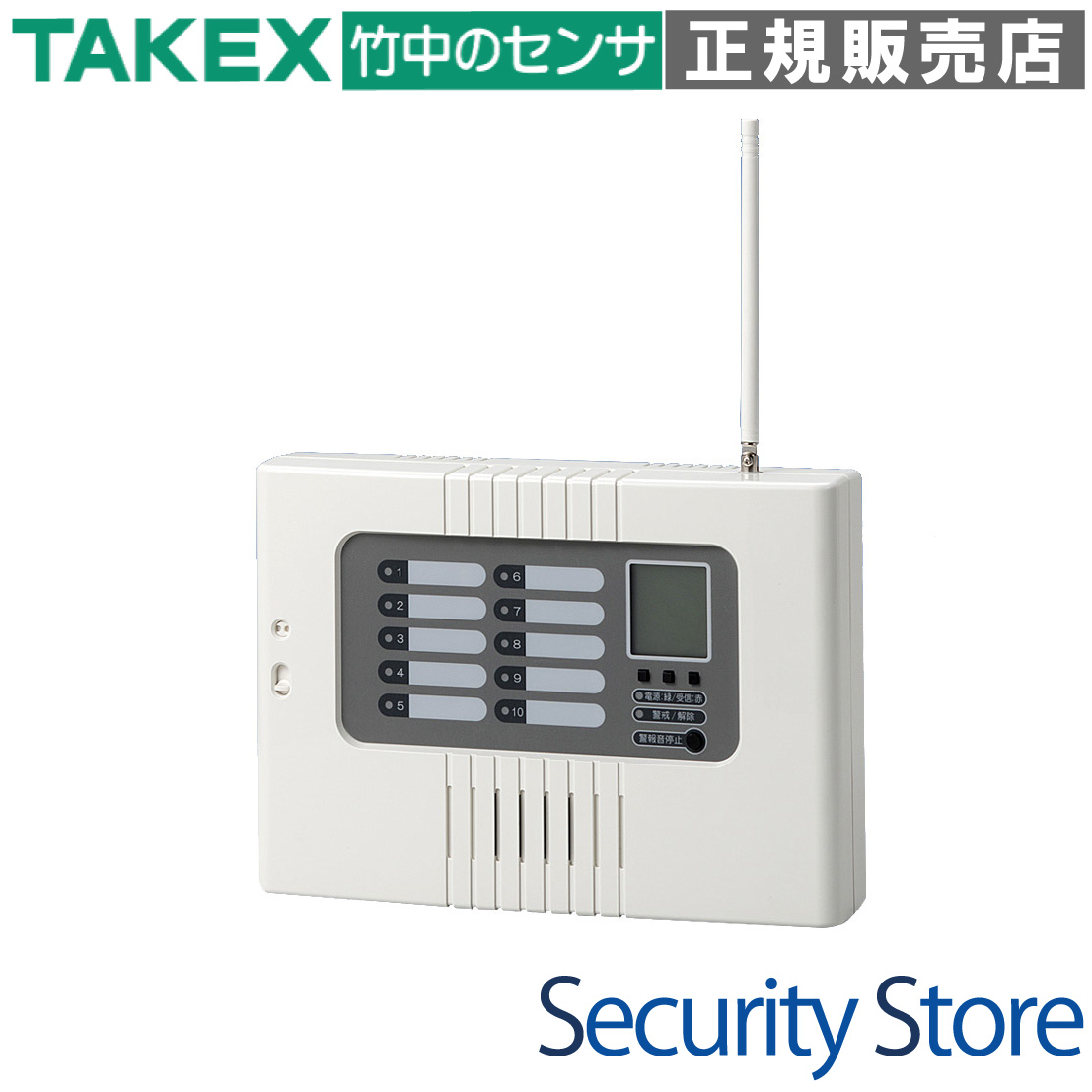

RXF-1000B 多チャンネル受信ユニット (4周波切替対応型)

RXF-1000Bは、ビルや学校、商業施設などの大規模物件におけるワイヤレスセキュリティの核となる「4周波切替対応型」の多チャンネル受信ユニットです。最大60台の送信機を10グループに分けて管理でき、混信に強い高度な運用を可能にします。

  • 型番： RXF-1000B
  • 製品種別： 小電力型ワイヤレスセキュリティ受信中枢
  • 最大登録数： 送信機 60台（10チャンネル割り振り）
  • 主要機能： 4周波切替、環境異常検知、死活監視、個別/総合出力
  • 電源仕様： AC100V または DC10〜30V 対応
RXF-1000B 多チャンネル受信ユニット

資料ダウンロード

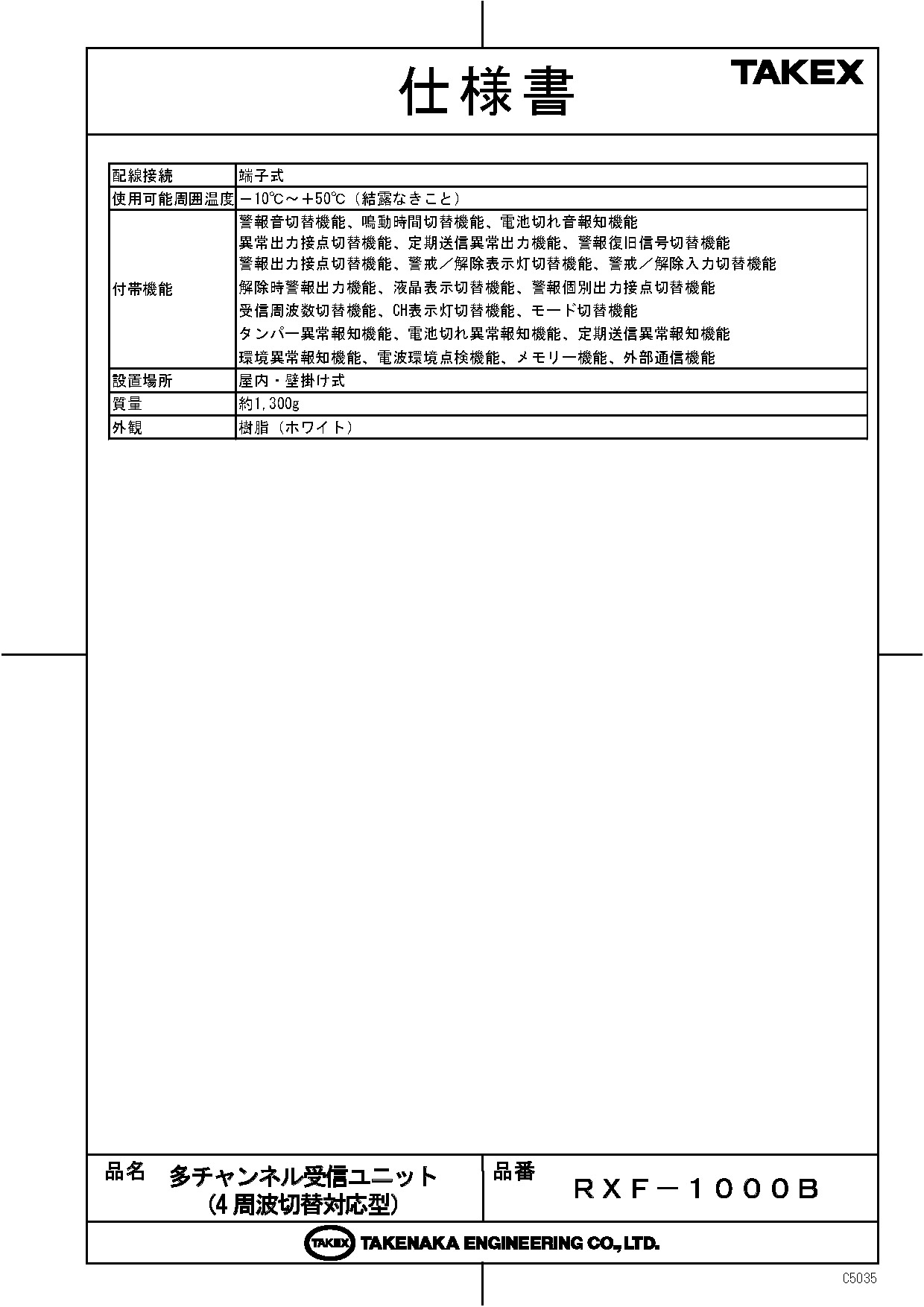

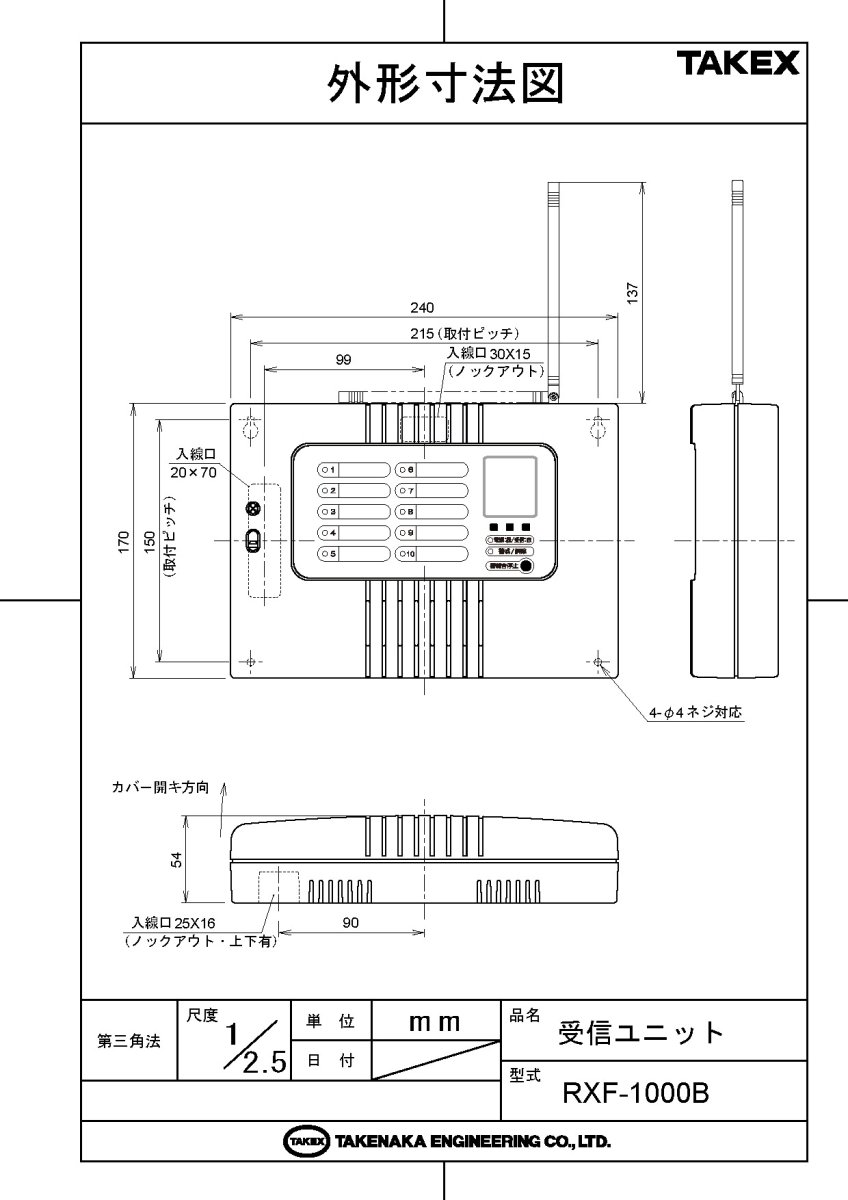

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 大規模ビル・商業施設の防犯管理
  • 学校・公共施設での非常通報受信
  • 多数の無線センサーを併用する現場
  • 混信が懸念される無線機器密集エリア

導入前に確認したいポイント

  • 送信機との距離（見通し100m以内）
  • 設置面の材質（金属面は避ける）
  • 周囲の電気ノイズ源（3m以上の離隔推奨）
  • 従来機(1周波)混用時はF1設定が必須

特長

4周波切替対応による電波混信の軽減

F1〜F4の4種類の周波数をDIPスイッチで物理的に切り替えることができます。無線機器が多数設置された環境や、近隣他社システムとの電波干渉が予想される大規模施設において、最適な周波数を選択することで確実な信号伝達を担保します。

最大60台の送信機を10グループで集中管理

最大60台までの送信機を登録可能です。これらを10個のチャンネル（CH）に自由に割り振って登録できるため、エリアごとのグループ管理や、用途（火災、不審者、非常等）に応じた高度なシステム構築を柔軟に行えます。

視認性に優れた液晶画面と詳細表示

電波を受信した送信機のチャンネル番号だけでなく、個別のシリアルアドレスも液晶画面に表示します。さらにアンテナマークによる受信レベル表示や、中継機を経由したかどうかの電波経路表示も備えており、メンテナンス時の状況把握が容易です。

5系統の独立した異常監視出力

警報個別出力に加え、タンパー異常（機器破壊）、電池切れ、定期送信異常（死活監視）、環境異常（妨害電波）の各専用出力を装備しています。セキュリティコントローラー側で、発報の原因が「検知」なのか「機器トラブル」なのかを瞬時に判別できます。

電波環境点検モードによる施工品質の向上

現場のノイズレベルを測定する専用モードを搭載しています。目に見えない妨害電波の強さを視覚化し、ブザー音とあわせて確認できるため、設置場所の選定ミスを未然に防ぎ、安定した稼働環境を構築できます。

PCソフトウェアによる効率的な登録作業

オプションの登録・削除ソフトを使用することで、PC上での送信機管理が可能です。多数の送信機を扱う現場において、手動登録の手間を削減し、設定データのバックアップや管理もスムーズに行えます。

双方向の死活監視（定期送信）機能

送信機からの定期的な信号を監視するフェイルセーフ思想を採用。携帯型なら24時間、接点型なら12時間の通信途絶で「定期送信異常」を出力します。いざという時の通信不良を未然に防ぐ、BtoB用途に不可欠な高信頼設計です。

柔軟な電源供給と設置設計

AC100Vの商用電源直結に加え、DC10〜30Vの外部電源入力にも対応しています。設置現場の電源インフラに合わせて選択できるほか、アンテナの向きを調整可能なホイップアンテナの採用により、受信感度の最適化を図れます。

選定時に評価したい強み

  • 混信対策： 4周波切替機能で他システムとの干渉を回避可能
  • 拡張性： 最大60台の大容量登録により大規模システムにも対応
  • 保守性： 液晶ディスプレイで受信状態や異常個所を即座に特定
  • 信頼性： 死活監視と環境異常検知による24時間体制の監視品質

施工・保守ガイド

インジケーターの挙動詳細

表示内容 LEDパターン 意味・対応
正常通電 緑点灯 正常に稼働しています。
環境異常 赤・高速点滅 妨害電波（ノイズ）を連続受信。運用危険状態です。
電池切れ/タンパー 赤・点滅 送信機の異常を受信。速やかに点検が必要です。
メモリー動作 赤・等間隔点滅 過去に発報がありました。リセットボタンで消去可能です。

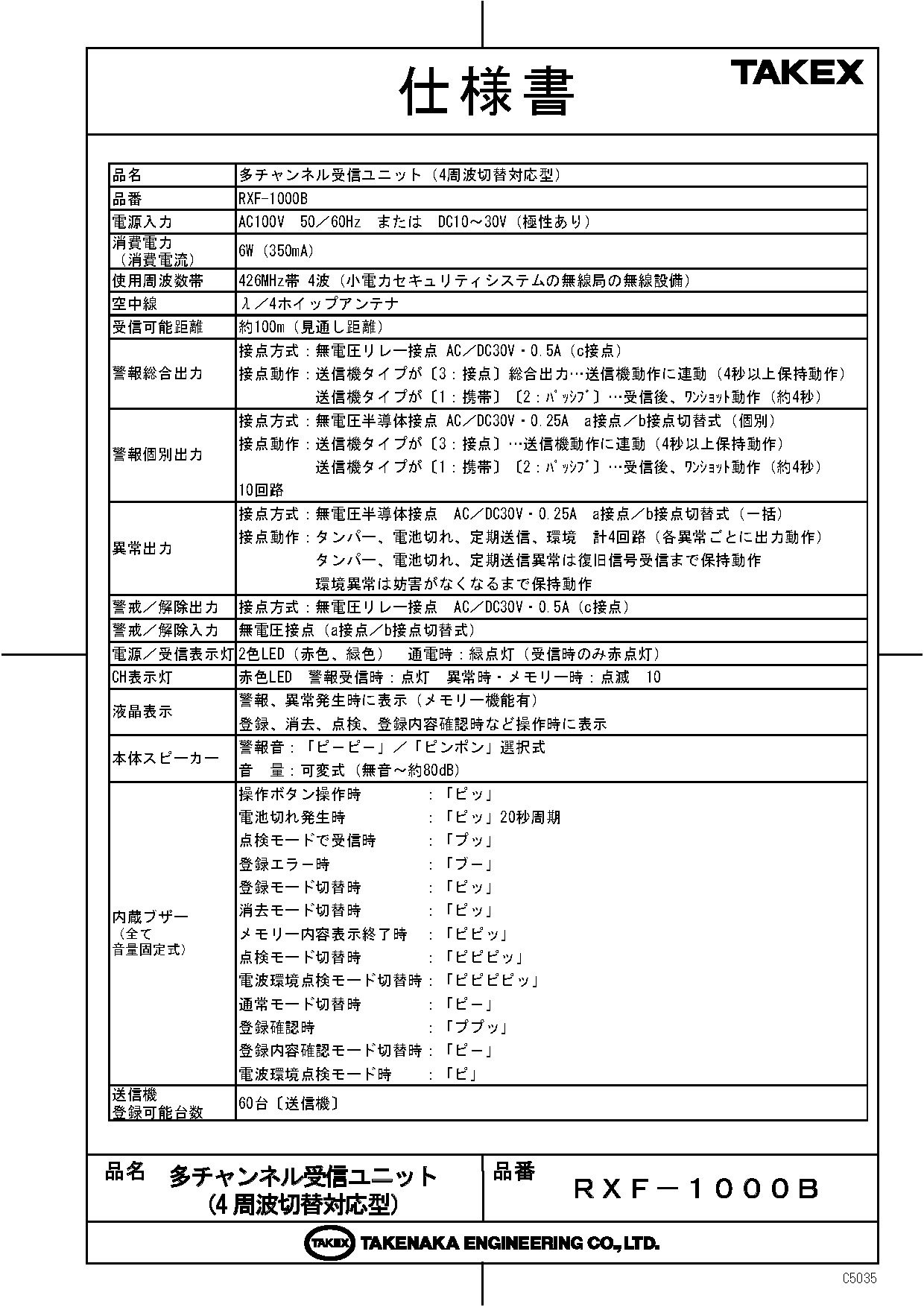

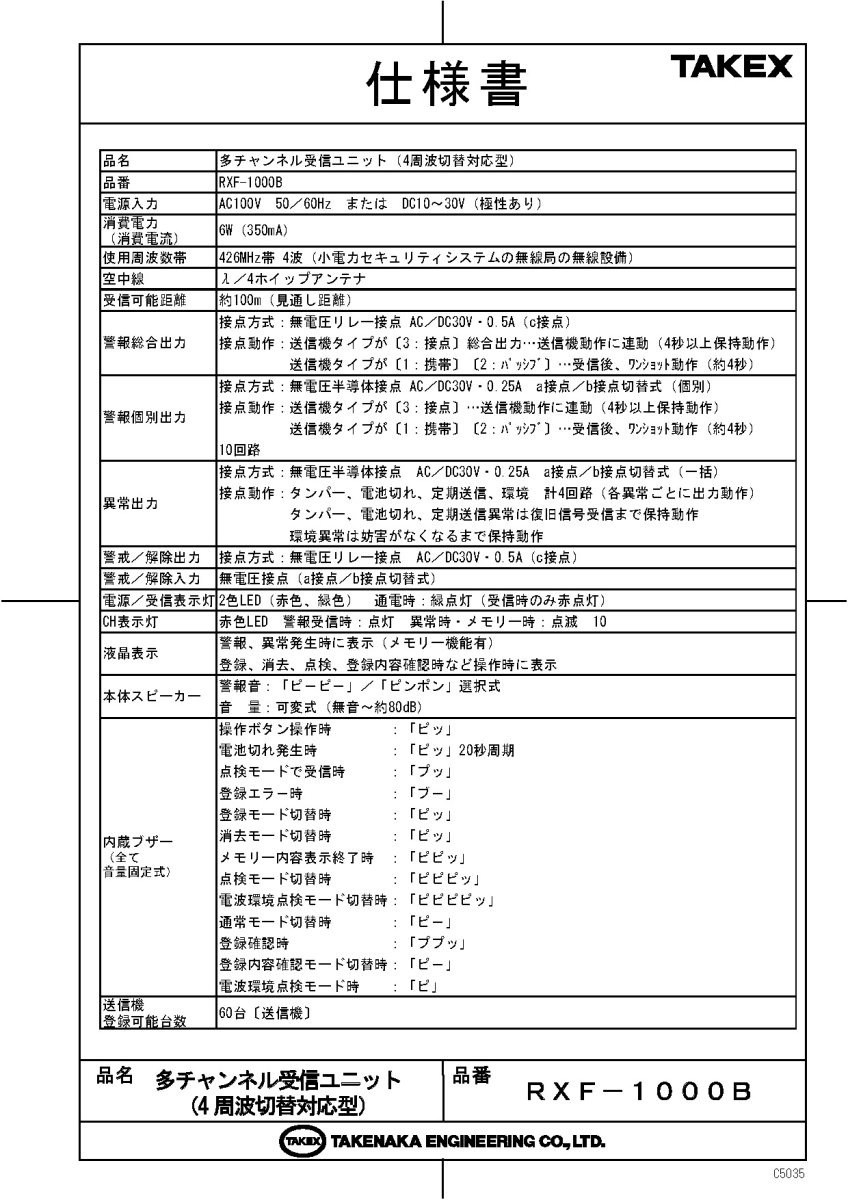

製品仕様

項目 内容
品名 多チャンネル受信ユニット（4周波切替対応型）
品番 RXF-1000B
電源入力 AC100V 50／60Hz または DC10〜30V（極性あり）
消費電力（消費電流） 6W（350mA）
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線 λ／4ホップアンテナ
受信可能距離 約100m（見通し距離）
警報総合出力 接点方式：無電圧リレー接点 AC／DC30V・0.5A（c接点）
接点動作：送信機タイプにより連動またはワンショット（約4秒）
警報個別出力 接点方式：無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（個別）
10回路、送信機タイプにより連動またはワンショット
異常出力 接点方式：無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（一括）
タンパー、電池切れ、定期送信、環境 計4回路
警戒／解除出力 接点方式：無電圧リレー接点 AC／DC30V・0.5A（c接点）
警戒／解除入力 無電圧接点（a接点／b接点切替式）
電源／受信表示灯 2色LED（赤色、緑色） 通電時：緑点灯（受信時のみ赤点灯）
CH表示灯 赤色LED 警報受信時：点灯 異常時・メモリー時：点滅 10個
液晶表示 警報、異常発生時に表示（メモリー機能有）、登録・点検等の操作時表示
本体スピーカー 警報音：「ピーピー」／「ピンポン」選択式、音量：可変式（無音〜約80dB）
送信機登録可能台数 60台
使用可能周囲温度 -10℃ 〜 ＋50℃ (結露なきこと)

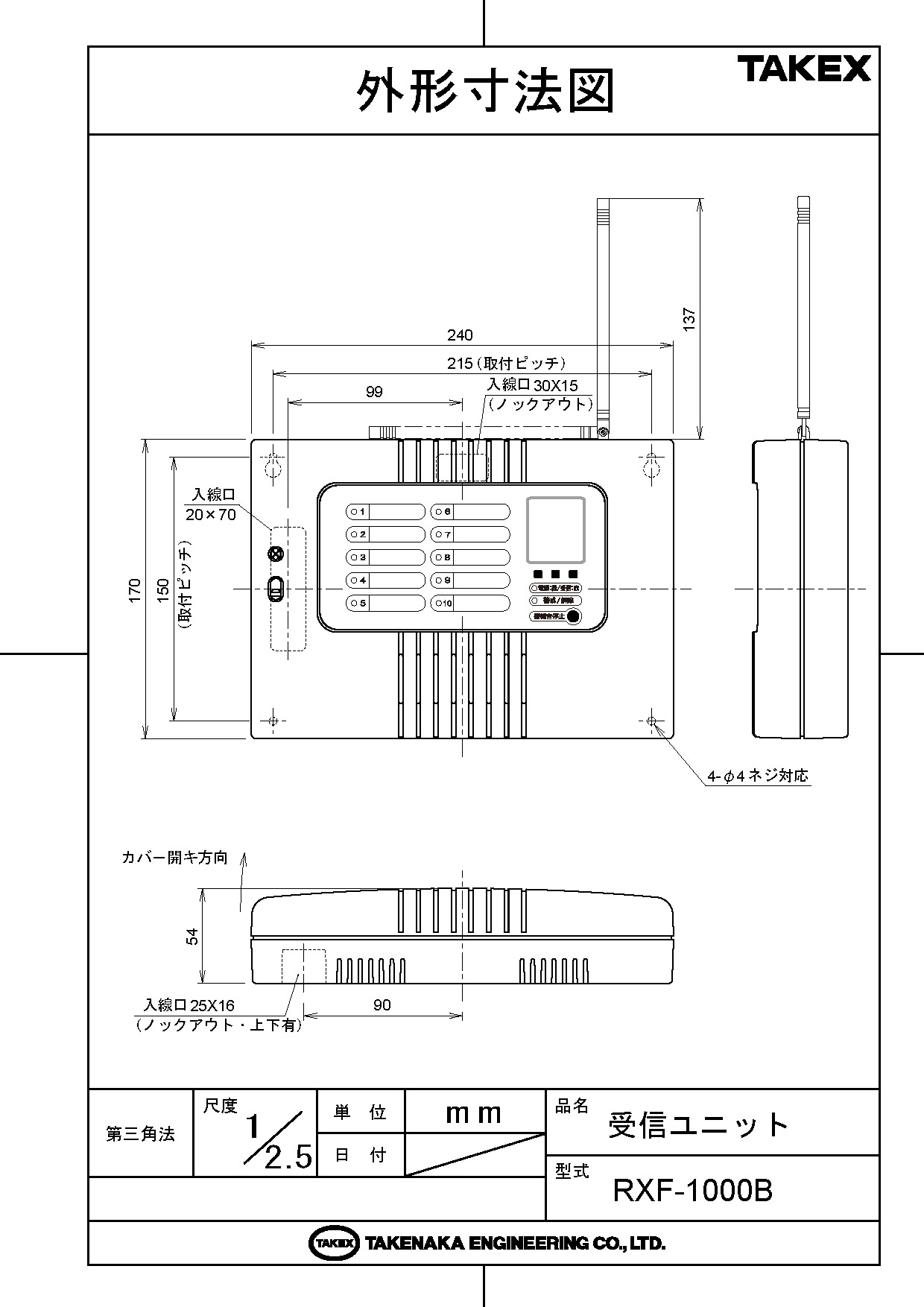

質量 / 外形寸法 約1,300g / 240(W) × 170(H) × 54(D) mm (アンテナ含まず)

FAQ

Q：電波の届く距離はどのくらいですか？ A：見通し距離で約100mです。ただし、壁の材質（特に金属や断熱材）や周囲の電波環境により短くなる場合があります。
Q：従来からある「1周波タイプ」の送信機と組み合わせて使えますか？ A：可能です。その場合は、本機RXF-1000Bの周波数設定を「F1」にしてご使用ください。
Q：液晶画面に「環境」と表示され、赤いLEDが高速点滅しています。 A：環境異常（妨害電波）を検知しています。近くにノイズ源（OA機器やモーター等）がないか確認し、離して設置し直してください。
Q：送信機の電池交換をしましたが、異常表示が消えません。 A：電池交換後、送信機を一度発報させて「復旧信号」を受信機に送る必要があります。その後、本体のリセットボタンを長押ししてください。
Q：AC100VとDC電源の両方を同時につないでも大丈夫ですか？ A：絶対に避けてください。内部回路の故障や火災の原因となる恐れがあります。どちらか一方の電源をご使用ください。
Q：送信機は最大で何台まで登録できますか？ A：最大60台まで登録可能です。これらを10のチャンネル（グループ）に自由に割り振ることができます。
Q：死活監視（定期送信異常）の間隔はどのくらいですか？ A：携帯型送信機は24時間、接点入力型やパッシブセンサー型は12時間、信号が途絶えると異常出力が行われます。
Q：アンテナは必ず垂直に立てないといけませんか？ A：基本は垂直設置が最適です。天井に干渉する場合は横に倒せますが、必ず本体の外側へ向けるようにしてください。
Q：PCを使って登録作業をすることは可能ですか？ A：別売のオプションソフト（登録・削除ソフト）を使用することで、PCでの管理が可能です。
Q：ベルなどの警報機器と近くに設置してもいいですか？ A：モーター内蔵のベルなどは電気ノイズを発生させるため、最低3m以上離して設置することを推奨します。
