LEDフラッシュライト AC100V レッド [LF-100R]

LEDフラッシュライト AC100V レッド [LF-100R]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LEDフラッシュライト AC100V 防犯・威嚇機器 防雨構造

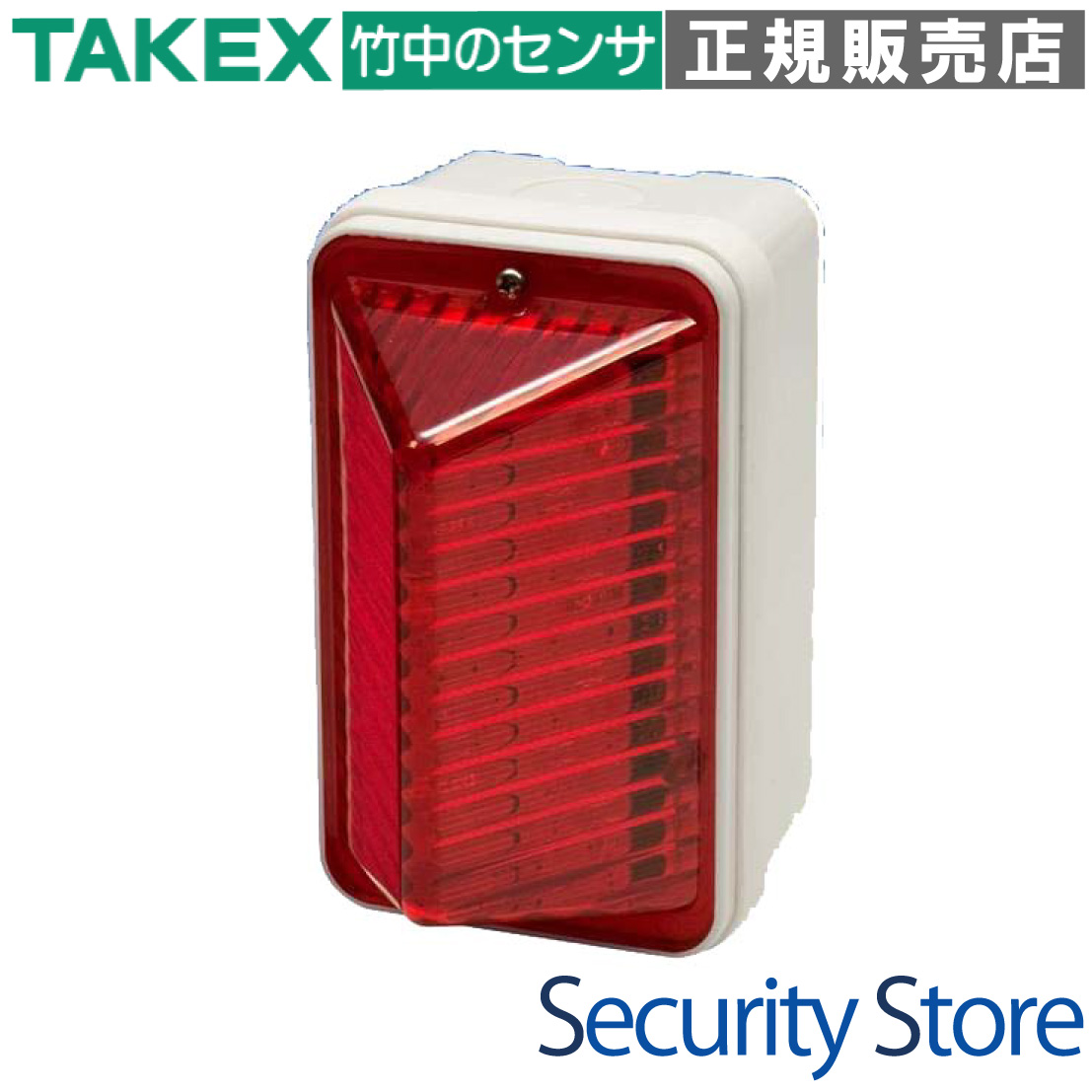

LF-100R LEDフラッシュライト AC100V レッド

高輝度LEDによる強烈な閃光で、侵入者への威嚇や異常発生を強力に告知。AC100V電源に対応した長寿命・高信頼設計のフラッシュライトです。

  • 型番： LF-100R
  • 製品名： LEDフラッシュライト
  • 光源： 高輝度LED（レッド）
  • 電源： AC100V（50/60Hz）
  • 主な用途： 防犯システムの威嚇、設備異常の表示、夜間標識
  • 設置場所： 屋内・屋外（防雨構造）
LF-100R LEDフラッシュライト AC100V レッド

資料ダウンロード

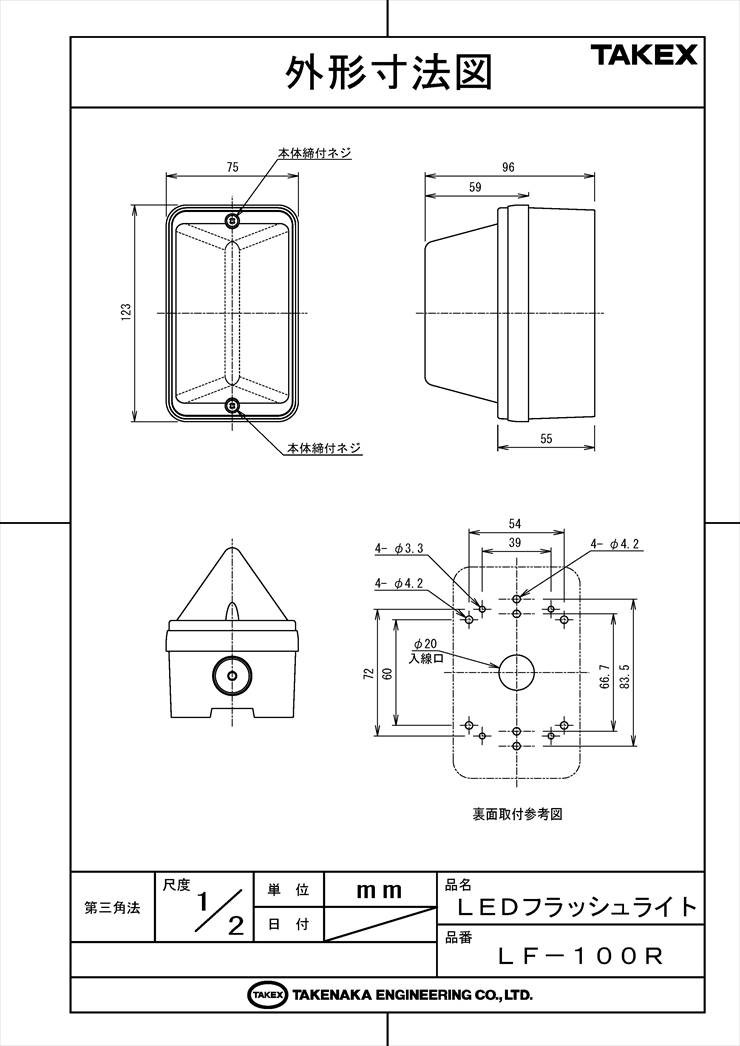

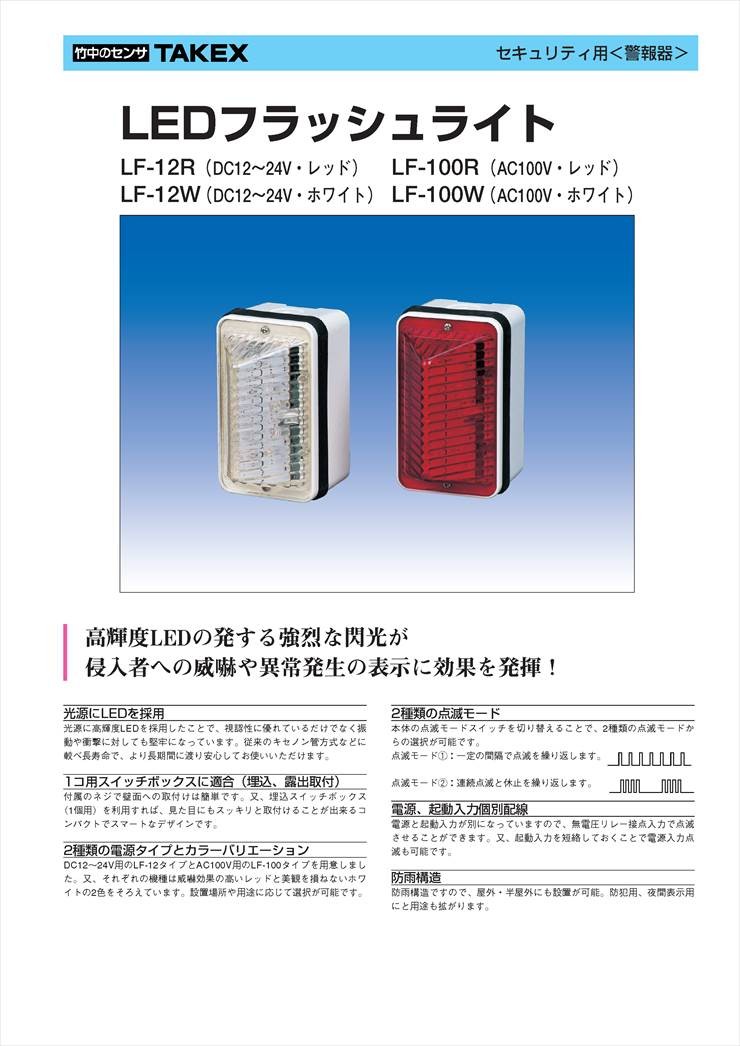

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • セキュリティシステムの警報表示
  • 工場や倉庫の設備異常告知
  • 工事現場や駐車場などの夜間標識
  • 不審者への視覚的な威嚇・抑止

導入前に確認したいポイント

  • AC100V電源の供給が可能か
  • 完全防水ではないため直接の雨掛かりは避ける
  • 1個用埋込スイッチボックスの使用有無
  • 希望する点滅パターン（連続/バースト）

特長

光源に高効率LEDを採用し、長寿命と高信頼性を実現

光源に高輝度LEDを採用することで、従来のキセノン管方式と比較して極めて長い製品寿命を実現しました。フィラメントの断線やガスの劣化がないため、定期的なランプ交換の手間とコストを大幅に削減可能です。半導体素子ならではの安定した発光パフォーマンスを長期間維持します。

優れた耐振動・耐衝撃性

LEDは衝撃に強い構造を持っており、機械的な振動が発生しやすい工場設備周辺や、車両が通行する通路付近などの過酷な環境下でも故障しにくく、安定して動作します。物理的な破損リスクを低減し、ミッションクリティカルな現場でも安心してお使いいただけます。

現場に合わせて選べる2種類の点滅パターン

本体背面の点滅パターンスイッチを切り替えることで、用途に合わせた視覚効果を選択できます。「パターン1」は4回高速フラッシュと休止を繰り返すバースト点滅で、高い緊急性をアピールします。「パターン2」は一定間隔の連続点滅で、標準的な警報・告知に適しています。

1個用スイッチボックス適合のスマート設計

JIS規格の1個用スイッチボックス（埋込・露出）に適合しており、仕上がりを重視するオフィスビルや商業施設等でもスッキリとした外観で設置可能です。付属のネジを使用して壁面へ直接取り付ける露出施工にも対応しており、設置場所を選びません。

電源と起動入力の個別配線に対応

電源端子とは別に外部制御端子（起動入力）を備えています。リレーなどの無電圧接点を用いた外部制御が可能なため、センサーや警報盤からの信号に連動してスマートに点灯させることができます。また、短絡線を使用することで電源供給と同時に点滅を開始させる運用も可能です。

屋外設置を可能にする防雨構造

防雨構造を採用しているため、半屋外や軒下などの環境にも設置が可能です。防犯用途だけでなく、建物の外壁に取り付けて夜間の位置表示やステータス表示灯としても幅広く活用できます。（※端子台を下向きにして設置してください）

選定時に評価したい強み

  • メンテナンスフリー： LED採用により電球交換のコストと労力をゼロへ。
  • 確実な視認性： 赤色レンズと光学カット構造により、日中でも鮮明な閃光。
  • 柔軟な制御： 常時通電＋接点制御、または電源連動のどちらにも対応。
  • 容易な施工： 1個用スイッチボックス対応で、新築・既設を問わず導入が容易。

施工・設置ガイド

LF-100Rの性能を維持し、安全にご利用いただくための主要な施工上の注意点です。

確認項目 この製品での考え方・注意点
取付方向 必ず端子台が下になる向きで固定してください。逆向き設置は浸水や故障の原因となります。
配線方法 露出配線時はベースボックスのノックアウトを破り、グロメットで防水処理を行ってください。
外部制御 接点制御を行う場合は、標準装備の短絡線を取り外してから無電圧接点を接続してください。
設置面 凹凸がある壁面ではコーキング材を併用し、壁面と本体の密着性を確保してください。

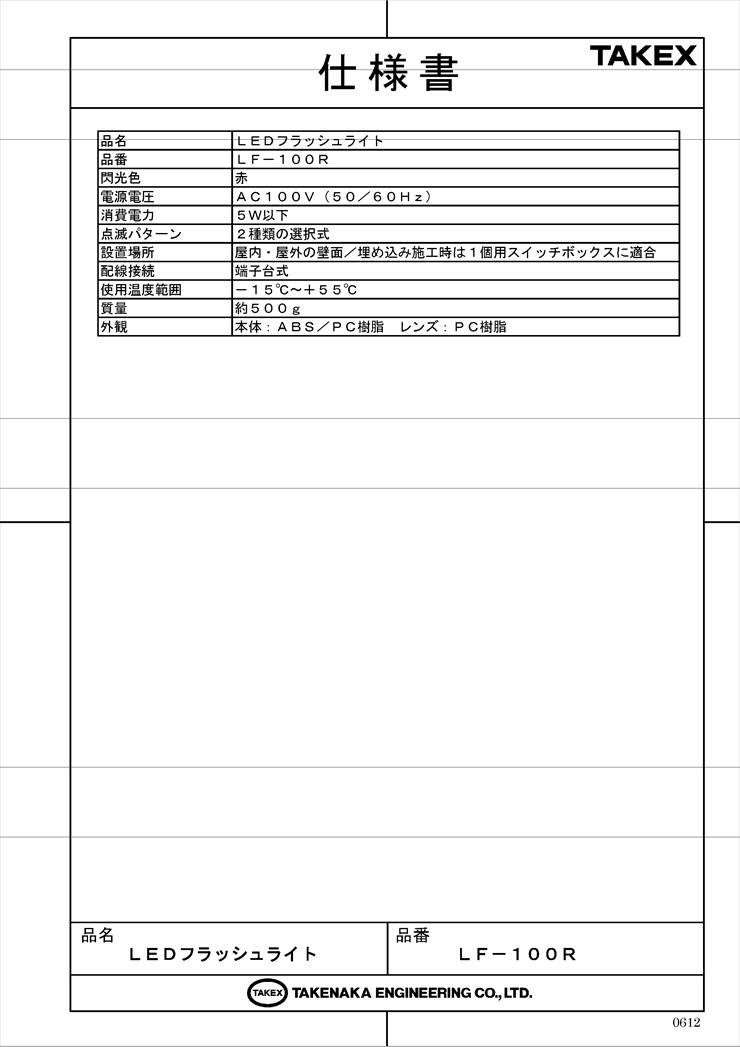

製品仕様

項目 内容
品名 ＬＥＤフラッシュライト
品番 ＬＦ－１００Ｒ
閃光色 レッド
電源電圧 ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電流 ５Ｗ以下（待機時 15mA以下）
点滅パターン 点滅モードスイッチによる２種類の選択式
●パターン１：400msの間50ms点灯、50ms消灯を4回繰り返し、その後400ms休止する周期
●パターン２：50ms点灯、150ms消灯を繰り返す周期
設置場所 屋内・屋外の壁面／埋め込み施工時は１個用スイッチボックスに適合
配線接続 端子台式（推奨電線：単線Φ0.65〜1.6mm / 撚線は棒端子推奨）
使用温度範囲 －１５℃〜＋５５℃（結露・氷結なきこと）
質量 約５００ｇ
外観 樹脂製

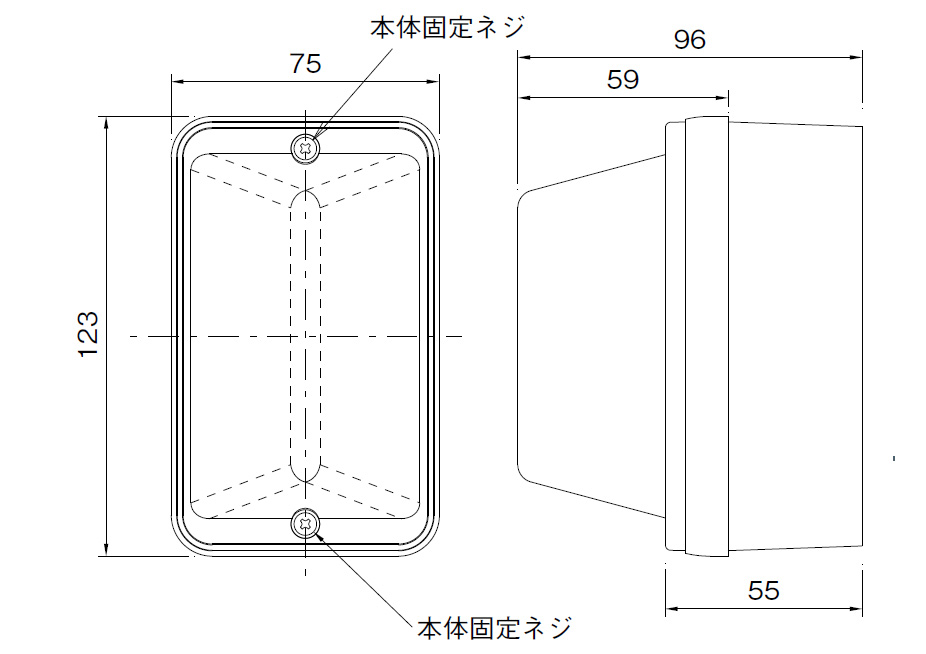

外形寸法 W75 × H123 × D59 mm

FAQ

Q：電球（LED）が切れた場合、交換は可能ですか？ A：本製品は光源に基板実装型の高輝度LEDを採用しており、一般的な電球のような交換は不要（不可）です。長寿命設計ですが、万一故障した場合は本体ごとの交換となります。
Q：雨が直接かかる場所に設置しても大丈夫ですか？ A：防雨構造となっておりますが、完全防水ではありません。激しい雨が直接かかる場所や、蒸気が充満する環境は避け、軒下などへの設置を推奨します。
Q：センサーと連動させるにはどうすればよいですか？ A：本製品の外部制御端子にセンサーの無電圧リレー接点を接続してください。AC100Vを常時供給しておけば、センサー検知時（接点閉時）のみ点滅させることができます。
Q：AC100Vの極性はありますか？ A：電源入力端子に極性はありませんので、どちらに接続しても動作します。
Q：点滅パターンは途中で変更できますか？ A：はい、本体背面にあるスライドスイッチでいつでも切り替え可能です。施工後でも本体をベースから外せば変更いただけます。
Q：連続して24時間点灯させ続けても問題ありませんか？ A：LED光源ですので熱を持ちにくく、長時間の使用にも耐える設計ですが、製品寿命を延ばすためには必要な時のみ動作させる運用を推奨します。
Q：DC12Vで使用できるモデルはありますか？ A：本型番（LF-100R）はAC100V専用です。DC12〜24Vでご使用の場合は、姉妹品の「LF-12R」をご検討ください。
Q：埋込施工の際、特別な金具は必要ですか？ A：JIS規格の1個用スイッチボックスに適合するように設計されており、標準の取付板で施工可能です。
Q：氷点下の環境でも動作しますか？ A：使用温度範囲は－15℃〜＋55℃ですので、一般的な寒冷地でも動作可能です。ただし結露や氷結がない環境でご使用ください。
Q：外部制御端子を使用しない場合、どうすればいいですか？ A：出荷時に取り付けられている「短絡線（ショートワイヤ）」を外さずにそのまま使用してください。これにより電源供給と同時に点滅が始まります。
