LEDフラッシュライト AC100V 外部制御 レッド [LF-100RA]

LEDフラッシュライト AC100V 外部制御 レッド [LF-100RA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LEDフラッシュライト 防犯・威嚇機器 AC100V仕様 屋外・半屋外対応

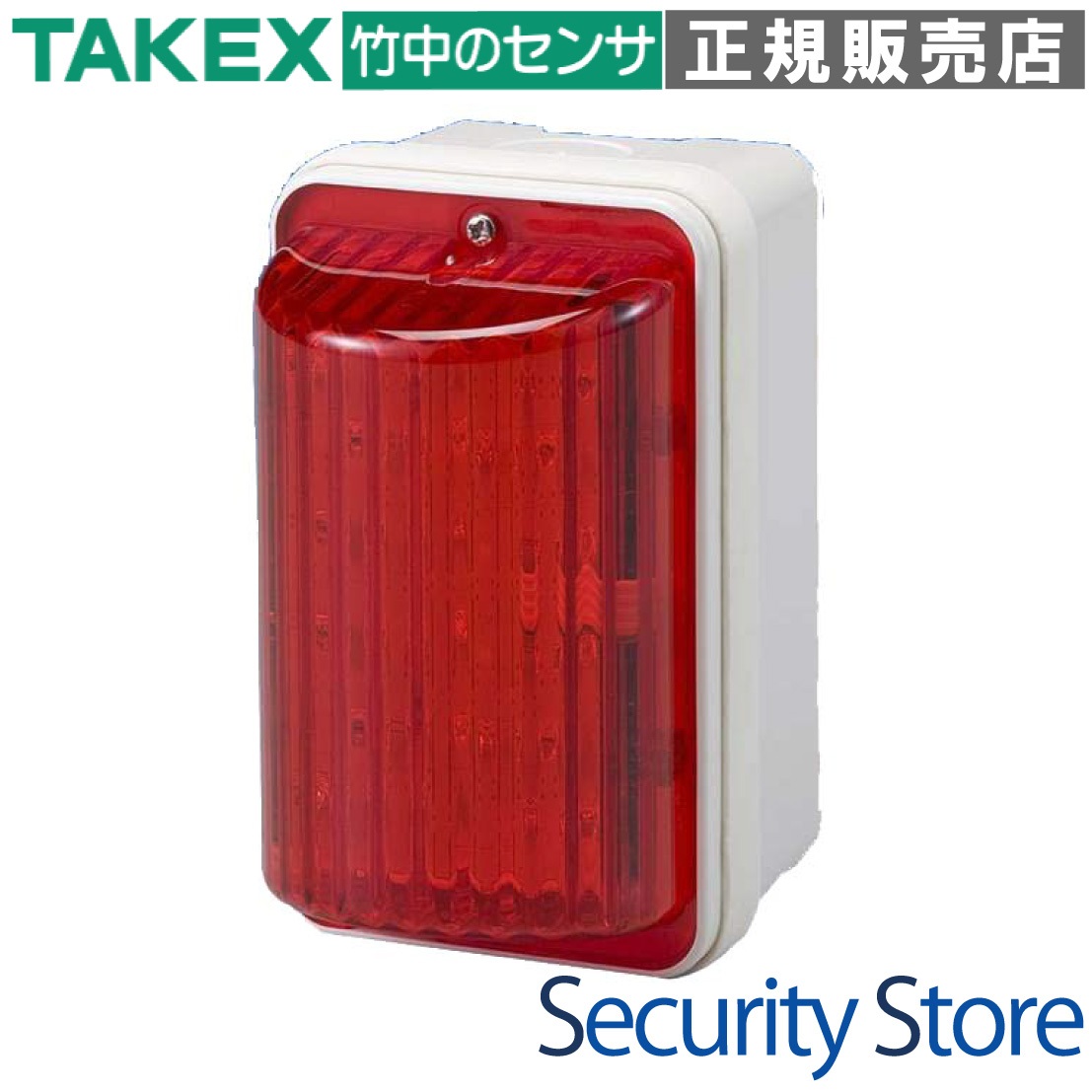

LF-100RA LEDフラッシュライト AC100V 外部制御 レッド

高輝度LEDによる強烈な閃光で、侵入者への威嚇や異常事態の報知に絶大な効果を発揮するAC100V直結型フラッシュライトです。

光源にLEDを採用することで、従来のキセノン管方式を凌ぐ長寿命と耐衝撃性を実現。外部制御入力を備え、セキュリティシステムのリレー出力や各種センサーと連動した柔軟な運用が可能です。埋込・露出の両施工に対応し、現場を選ばずスマートに設置できます。

  • 型番： LF-100RA
  • 光源： 高輝度LED（レッド）
  • 電源： AC100V（50/60Hz）
  • 設置場所： 屋内・半屋外（防雨構造）
  • 主な機能： 2種類の点滅パターン切替、外部制御入力、1個用スイッチボックス適合

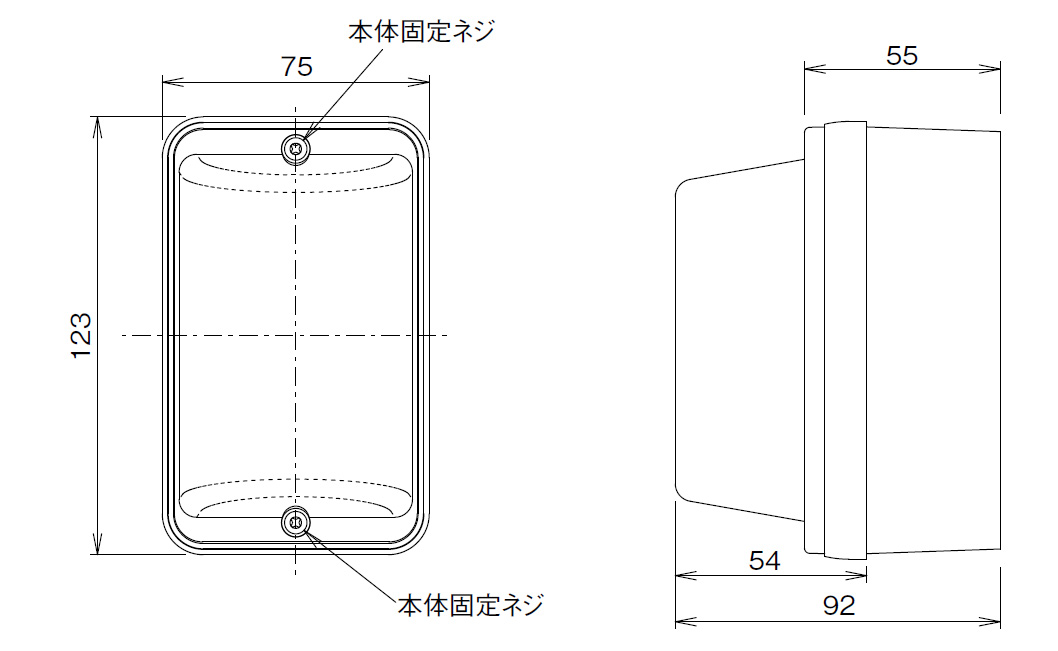

LF-100RA LEDフラッシュライト レッド

資料ダウンロード

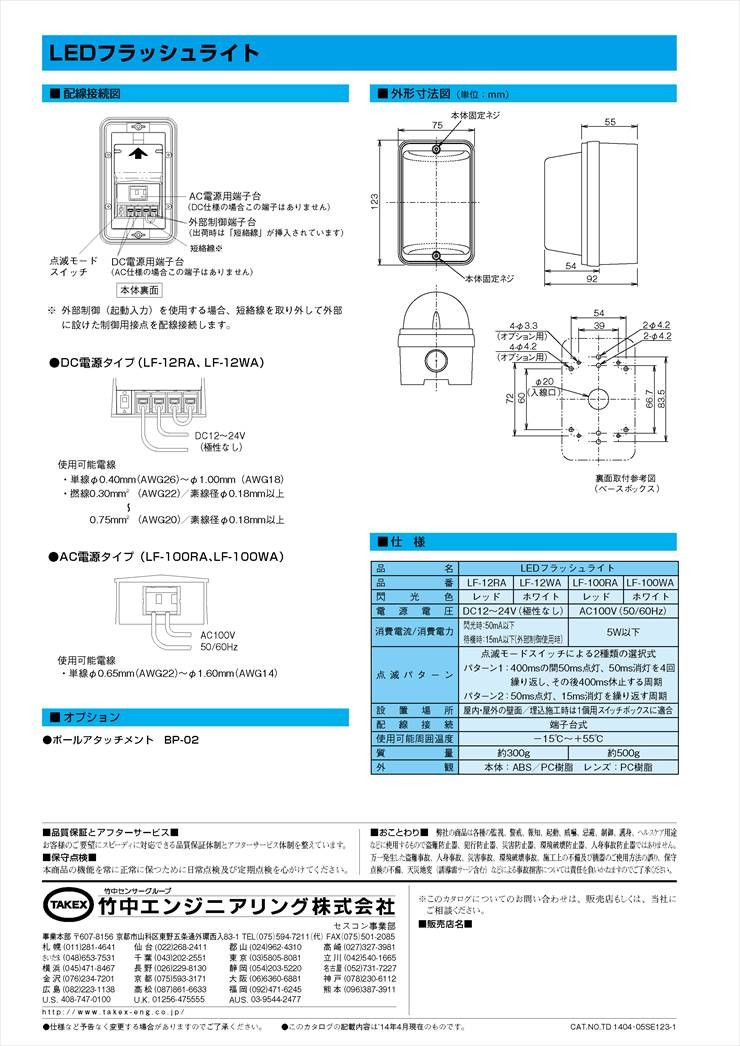

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗・オフィスの侵入警戒・威嚇用
  • 工場・倉庫の異常発生・機械トラブル報知
  • 駐車場や工事現場の夜間表示・警告灯
  • 警備システムの動作状態表示

導入前に確認したいポイント

  • 電源がAC100Vであること（DC12-24VはLF-12を選択）
  • 直接雨が激しくかかる場所を避けて設置できるか
  • 外部制御（無電圧接点）が必要か、電源連動か
  • 露出か埋込（1個用スイッチボックス）か

特長

1. 高輝度LED光学エンジンによる圧倒的な視認性

光源に高輝度LEDを多灯配置した専用設計の光学エンジンを採用しています。従来のキセノン管（放電灯）方式と比較して、光の立ち上がりが速く、特殊フレネルレンズ状のカバーによって広角からの視認性を最大化。昼夜を問わず、遠方からの異常検知を可能にします。

2. 半導体光源ならではの長寿命・メンテナンスフリー

LEDは半導体光源であるため、キセノン管のように使用回数に応じたガス抜けや管の割れといった寿命リスクが極めて低くなっています。数万時間の運用に耐える設計により、高所などのメンテナンスが困難な場所への設置にも適しています。

3. 振動や衝撃に強い堅牢な内部構造

フィラメントや放電管を持たないLEDは、物理的な振動や衝撃に対して非常に高い耐性を備えています。大型機械が稼働する工場や、車両の通行が多い道路沿い、工事現場など、過酷な振動環境下でも安定した動作を維持します。

4. 現場の重要度に合わせて選べる2種類の点滅モード

本体背面のスイッチにより、2つの発光アルゴリズムを選択可能です。緊急性の高い警報には視覚的な「ざわつき」を生むバースト点滅（パターン1）、長時間の告知や案内には安定したリズムの連続点滅（パターン2）など、用途に応じた最適な報知が可能です。

5. 露出・埋込の両方に対応するハイブリッド設置

標準で「ベースボックス」と「取付板」が分離する構造を採用しています。壁面への露出取付はもちろん、JIS規格の1個用埋込スイッチボックスにも適合。新設・改修を問わず、建物の美観を損なわないフラッシュ設置が可能です。

6. 電源と起動入力の個別配線による高度な制御

電源入力と外部制御端子が独立しています。AC100Vを常時通電しておき、リレーなどの無電圧接点で動作をトリガーさせることで、待機時の消費電力を最小限に抑えつつ、高速なレスポンスでの報知が可能です。

7. 屋外・半屋外設置を可能にする防雨構造

IP相当の防雨構造（端子台下向き設置時）を備えており、軒下や屋外壁面への設置が可能です。防犯用途だけでなく、駐車場入口の満車表示や夜間の注意喚起など、屋外の過酷な環境での運用を支えます。

8. 待機電力を抑える省エネ設計

外部制御モードで使用する場合、消灯時の待機消費電流を15mA以下に抑えることができます。大規模施設などで多数のフラッシュライトを常時接続して運用する場合でも、電力コストと環境負荷を低減します。

9. 工事性に配慮した端子台式接続

確実な結線が可能な端子台式を採用しています。AC100Vの電源線と、外部制御用の信号線を確実に分けることができ、誤配線による機器破損を防ぐ安全設計となっています。

10. 威嚇効果を最大化するレッドカラー

警告や緊急事態を想起させる鮮明なレッドのカバーを採用。侵入者に対して強い心理的プレッシャーを与えるとともに、周囲の人々へ迅速に異常を知らせる視覚的なプライオリティを確保しています。

選定時に評価したい強み

  • 信頼のTAKEXブランド： 防犯センサーの国内トップメーカーによる高い信頼性。
  • AC100V直結： 外部アダプタ不要で、コンセントや照明回路から直接電源確保が可能。
  • スイッチボックス対応： 埋込施工時の仕上がりが非常に美しく、意匠設計にも対応。
  • 長寿命LED： 電球交換の手間を大幅に削減し、トータルコストを抑制。

施工・設置ガイド

本機を安全かつ効果的にご使用いただくための施工ポイントです。特に設置の向きと配線には十分ご注意ください。

確認項目 施工時の注意点
取付方向 端子台が必ず「下」を向く向きで設置してください。逆向きに設置すると、浸水による故障の原因となります。
設置環境 直接雨が激しくかかる場所や、蒸気の滞留する場所は避け、防雨・防湿処理を適切に行ってください。
制御設定 電源連動で使用する場合は、出荷時に装着されている「短絡線」をそのままにしてください。外部制御時は取り外します。
推奨電線 単線 φ0.65mm〜φ1.60mm / 撚線 0.3mm2〜1.25mm2 を推奨します。

点滅パターンの詳細

モード 挙動の詳細 推奨用途
パターン1 400msの間に50ms点灯/消灯を4回繰り返し、その後400ms休止。 侵入検知、火災、緊急警報など（高優先度）
パターン2 50ms点灯、150ms消灯を一定のリズムで繰り返す。 機械異常、呼び出し、通常警告（中〜低優先度）

トラブルシューティング

現象 推定原因 処置
全く点灯しない 電源不在 / 短絡線が外れている AC100Vの通電確認、端子L-N間の電圧測定。外部制御を使わない場合は短絡線を確認。
点滅が弱々しい 電圧降下 配線距離が長すぎないか確認。末端でAC90V以上の電圧を確保してください。
停止しない リレー接点の溶着 外部制御機器のリレー接点が「閉」のまま固着していないか確認してください。
内部に結露がある 取付方向の誤り / 密閉不足 端子台が下を向いているか確認し、壁面との隙間にコーキング処理を行ってください。

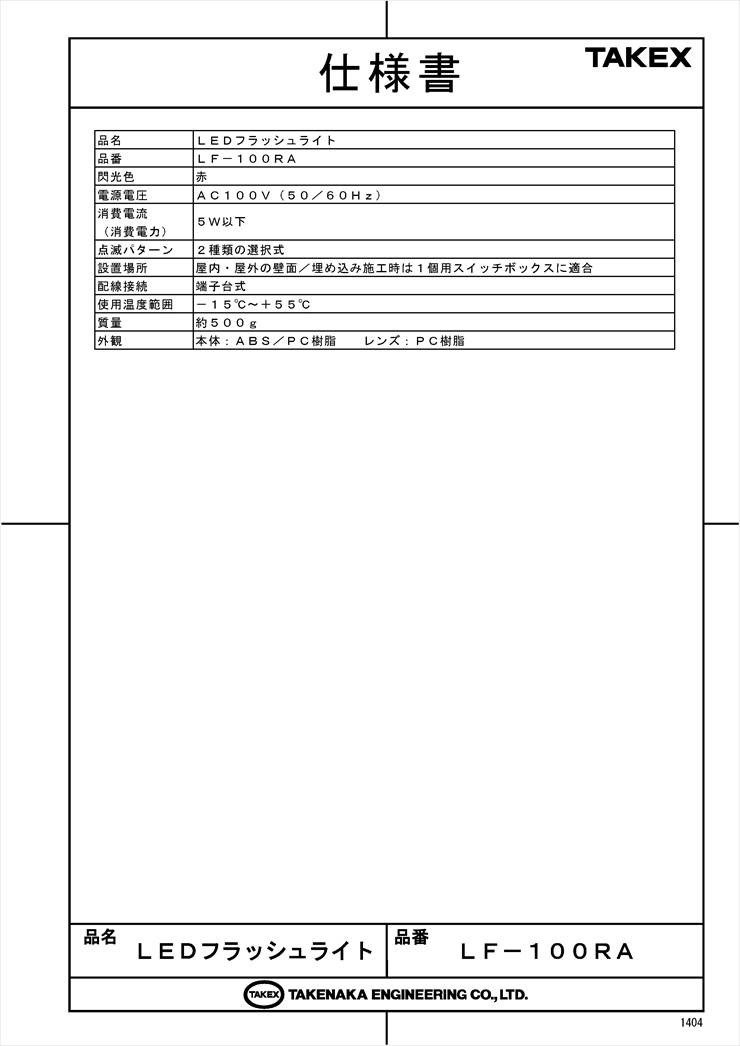

製品仕様

項目 内容
品名 ＬＥＤフラッシュライト
品番 ＬＦ－１００ＲＡ
閃光色 レッド
電源電圧 ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電流 ５Ｗ以下
点滅パターン 点滅モードスイッチによる２種類の選択式
●パターン１：４００ｍｓの間５０ｍｓ点灯、５０ｍｓ消灯を４回繰り返し、その後４００ｍｓ休止する周期
●パターン２：５０ｍｓ点灯、１５０ｍｓ消灯を繰り返す周期
設置場所 屋内・屋外の壁面／埋め込み施工時は１個用スイッチボックスに適合
配線接続 端子台式
使用温度範囲 －１５℃〜＋５５℃（結露・氷結なきこと）
質量 約５００ｇ
外観（材質） 樹脂（カバー：赤色ポリカーボネート / ベース：ABS樹脂）

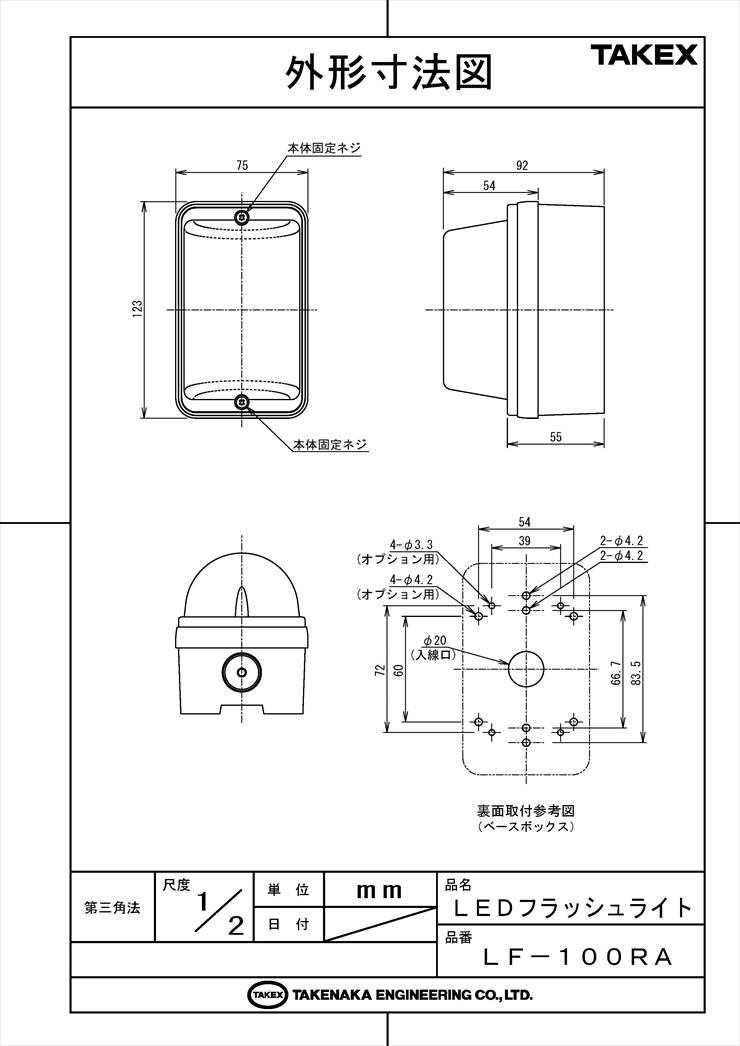

外形寸法 幅75mm × 高さ123mm × 奥行59mm

FAQ

Q：AC100Vではなく、DC12VやDC24Vで使用できますか？ A：本製品（LF-100RA）はAC100V専用です。DC12〜24Vでの使用を検討されている場合は、姉妹品の「LF-12RA」をご選定ください。
Q：完全に雨が当たる場所でも設置できますか？ A：防雨構造となっておりますが、垂直方向からの水滴に耐える設計です。直接激しく雨がかかる場所や、横風で雨が吹き込む場所では、軒下などに設置するか、別途保護カバー等の対策を推奨します。
Q：LEDが切れた場合、電球のように交換できますか？ A：LEDは基板一体型のため、電球のみの交換はできません。長寿命設計ですが、万一不点灯となった場合は、本体ユニットごとの交換となります。
Q：点滅ではなく、ずっと点灯させ続けることは可能ですか？ A：いいえ、本製品はフラッシュ（点滅）専用の機器です。連続点灯モードは備えておりません。
Q：外部制御入力には何を接続すればよいですか？ A：リレー接点やスイッチなどの「無電圧接点」を接続してください。電圧を印加すると故障の原因となりますのでご注意ください。
Q：1個用スイッチボックスへの取り付けはどのように行いますか？ A：本体を分解し、付属の取付板をスイッチボックスにネジ留めした後、本体ユニットを装着します。壁面とフラットに近いスマートな仕上がりが可能です。
Q：点滅パターンの切り替えは設置後でも可能ですか？ A：本体カバーを外した内部にスイッチがあります。安全のため、必ず電源を切った状態で切り替え操作を行ってください。
Q：推奨される設置高さはありますか？ A：視覚効果を最大化するため、床上1.8m〜2.5m程度の高さへの設置を推奨します。あまりに低い位置は、歩行者の目に直接入り、眩惑させる可能性があるため注意が必要です。
Q：待機時の電気代はどのくらいかかりますか？ A：外部制御モード時の待機電流は15mA以下と非常に微量です。一般的なBtoB環境での運用において、ランニングコストへの影響は極めて軽微です。
Q：設置の向きを横向きにしても大丈夫ですか？ A：いいえ、防水性能を維持するため、必ず端子台が下に来る「縦向き」で設置してください。横向きや逆さまでの設置は故障の原因となります。
