LEDフラッシュライト AC100V ホワイト [LF-100W]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング（TAKEX） LEDフラッシュライト AC100V仕様防雨構造セキュリティ表示灯

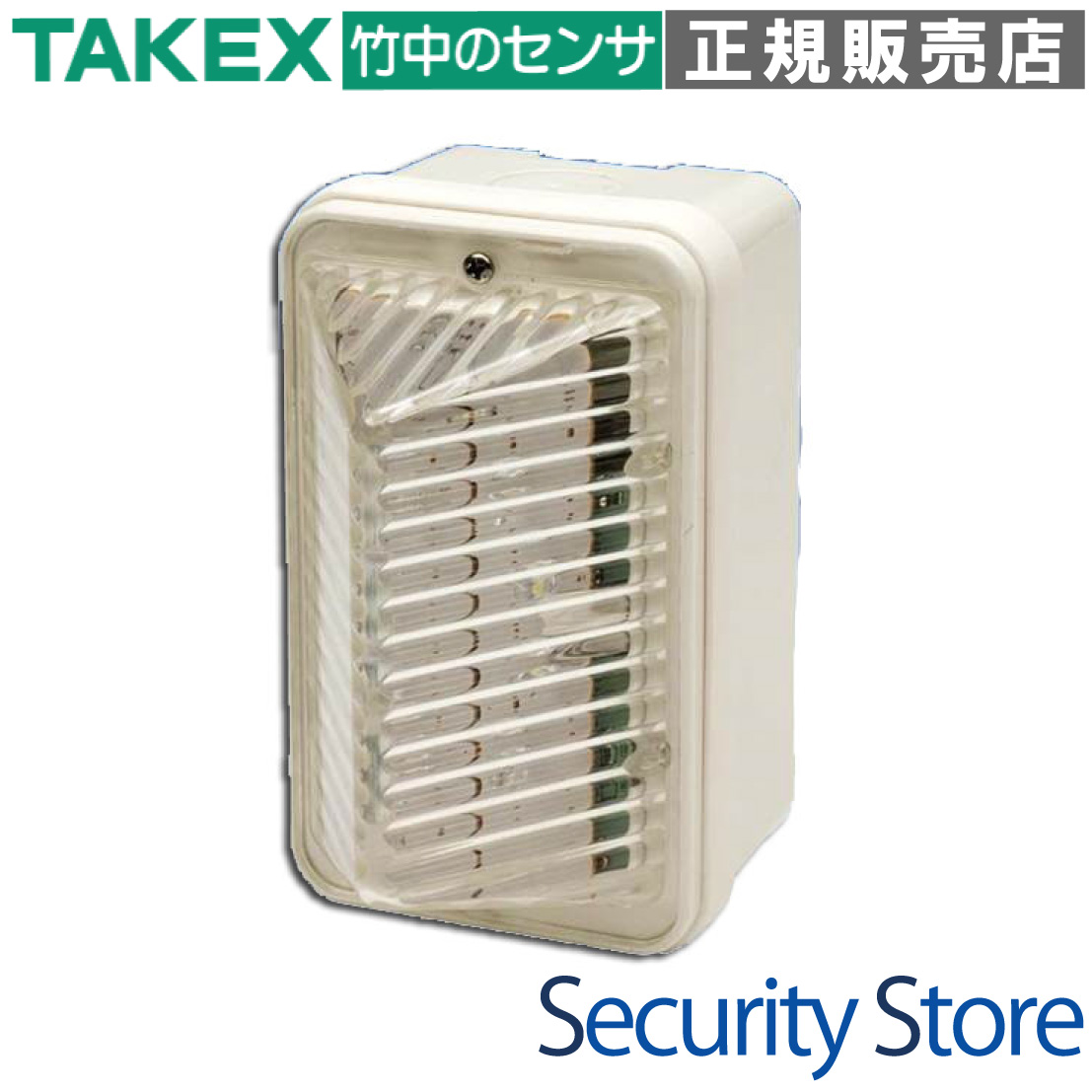

LF-100W LEDフラッシュライト AC100V（ホワイト）

高輝度LEDによる強烈な閃光で、侵入者への威嚇や異常発生を即座に知らせるセキュリティ用フラッシュライトです。AC100V直結で動作し、メンテナンス性に優れた長寿命設計を実現しています。

型番： LF-100W
製品名： LEDフラッシュライト AC100V ホワイト
光源： 高輝度LED（ホワイト）
電源： AC100V（50/60Hz）
主な用途： 警報通知、侵入威嚇、動作状態表示、夜間標識
設置場所： 屋内・屋外（壁面取付・埋込対応）

資料ダウンロード

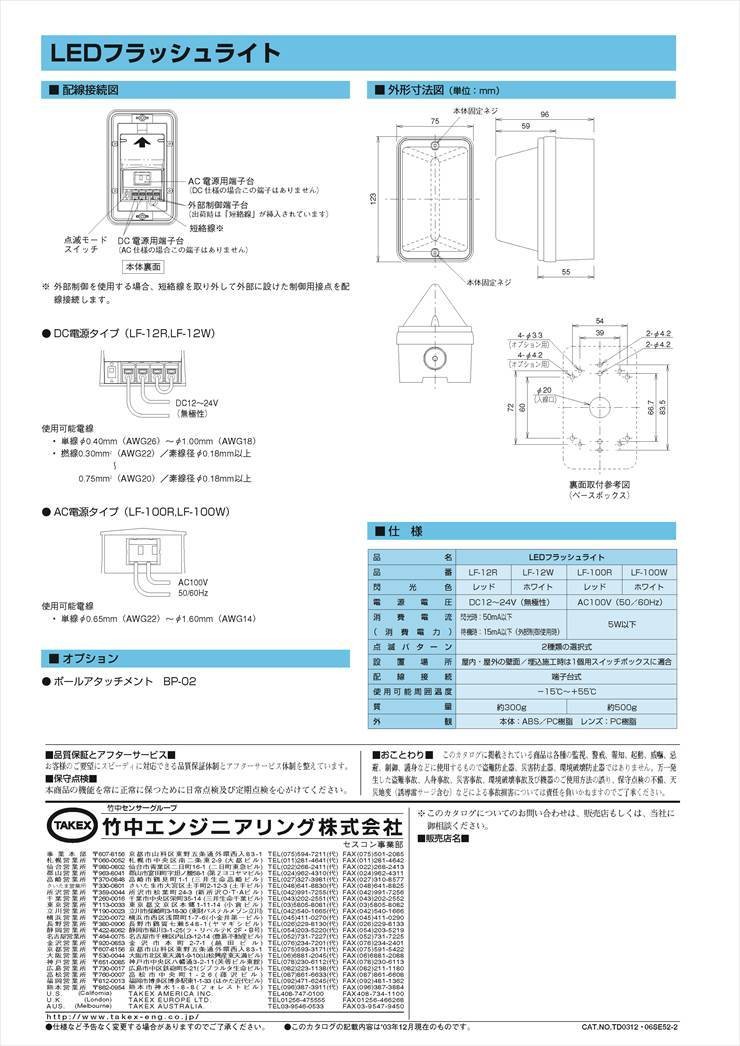

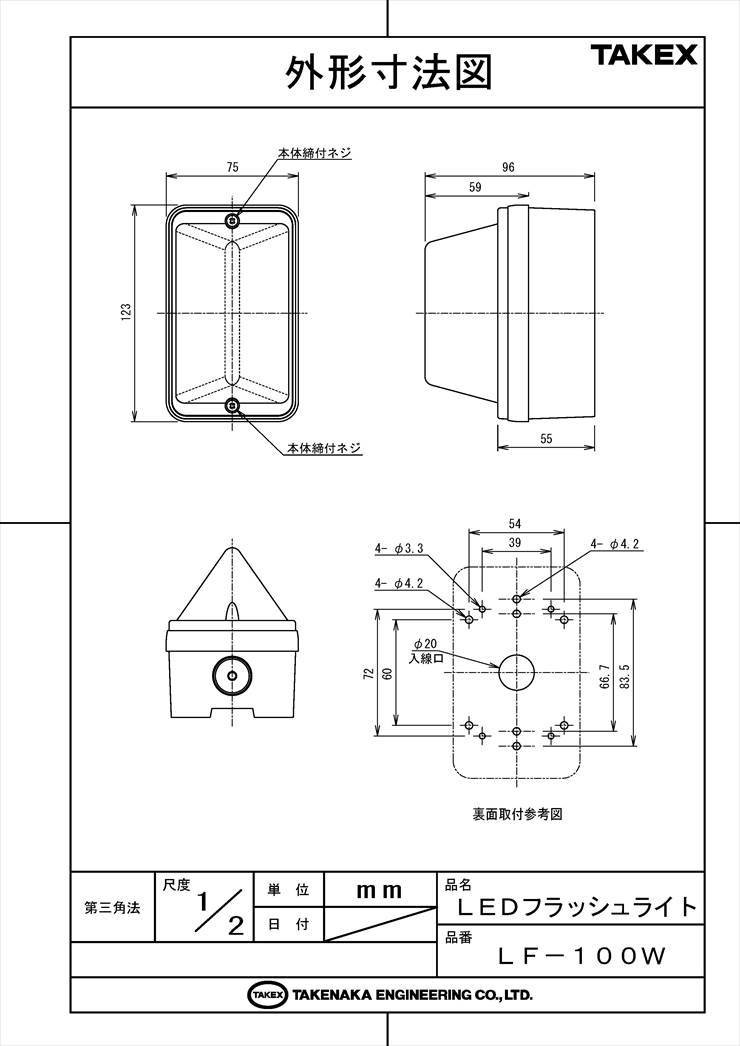

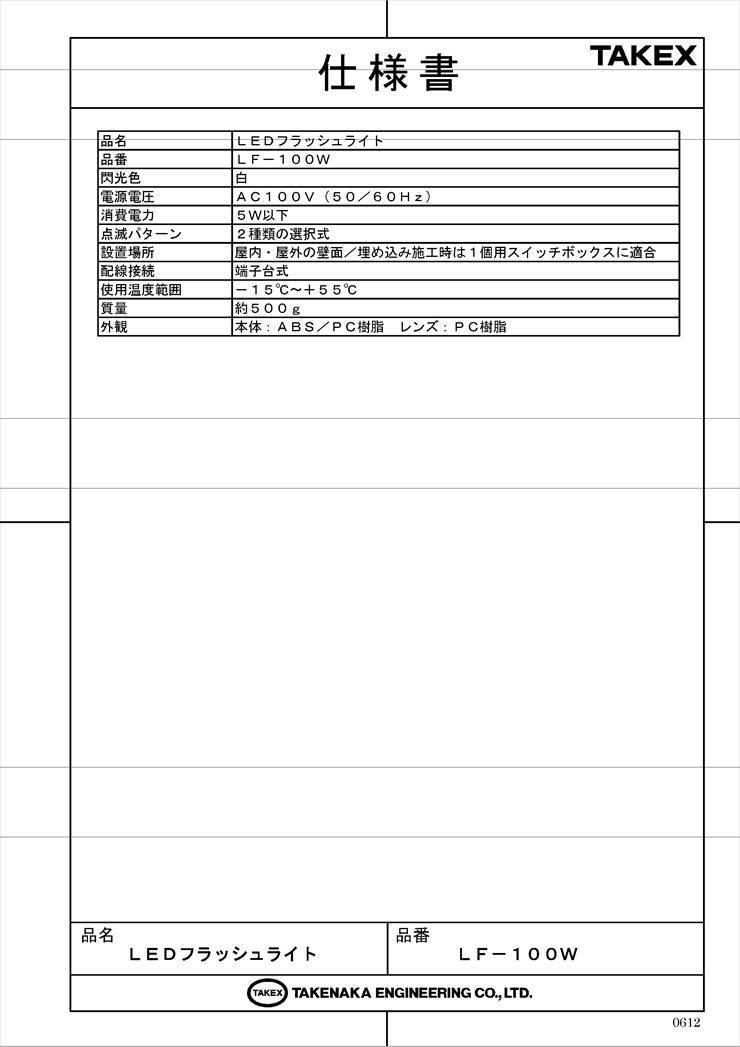

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

セキュリティシステムの異常発生通知
工場の製造ライン等の動作状態表示
店舗や駐車場の夜間インジケーター
公共施設や研究室の進入禁止警告

導入前に確認したいポイント

電源電圧がAC100Vであること
設置箇所が端子台を下向きにできる壁面か
ホワイト閃光による情報の差別化が必要か
無電圧接点による外部制御を行うか

特長

高輝度LED光学エンジンの採用による圧倒的な視認性

光源に最新の高輝度LEDを採用。従来のキセノン放電管に比べ、非常にクリアで鋭い閃光を発します。フレネル構造のレンズが光を効率的に拡散・整流し、遠距離からも確実な視認性を確保します。

キセノン管を凌駕する長寿命と低保守コスト

半導体光源であるLEDは、ガス漏れやフィラメント断線の心配がありません。光量低下が極めて少なく、交換頻度を劇的に低減できるため、高所設置や頻繁に動作する現場でのメンテナンス負担を最小限に抑えます。

優れた耐振動・耐衝撃性能

脆いガラス管や機械的な可動部を持たないソリッドステート設計です。大型機械が稼動する工場内や、車両通行による振動が激しい環境下でも、安定した性能を維持し続ける堅牢性を備えています。

現場に合わせて選べる2種類の点滅モード

内部のスライドスイッチにより、用途に応じた2パターンの点滅を選択可能です。緊急性を訴えかける「バースト点滅（パターン1）」と、規則的なリズムで状態を知らせる「等間隔点滅（パターン2）」を使い分けられます。

1個用スイッチボックス適合のスマートな取付

壁面への直接取付はもちろん、JIS規格の1個用埋込スイッチボックスにも適合します。埋込施工を行うことで、配線やベース部が露出せず、オフィスやクリニックなどの意匠性を重視する場所にもスッキリと設置可能です。

電源・起動入力の個別配線による柔軟な制御

電源入力と動作トリガー（起動入力）が独立した端子構成になっています。AC100Vを常時通電させたまま、リレーなどの無電圧接点でON/OFF制御が可能です。また、短絡させておくことで電源投入と同時に点滅させる運用も選べます。

屋外設置を可能にする防雨構造

防雨構造を採用しているため、屋外や半屋外の環境でも安心して設置いただけます。夜間の店舗外壁や、雨のかかる門扉周辺など、活用の幅が大きく広がります。

意匠性を損なわないホワイトカラー

清潔感のあるホワイトの筐体と閃光は、医療施設や研究所、オフィスビルなどの環境に調和します。警告色であるレッドとの使い分けにより、色による情報の重要度管理も容易になります。

    選定時に評価したい強み
    信頼のTAKEXブランド： 厳しい現場環境で培われた高い耐久性。
施工の簡便性： セルフアップ式ネジ端子台を採用し、結線作業がスムーズ。
省電力設計： 非動作時の待機電流が極めて少なく、システム全体の負荷を低減。
即時応答性： 電源投入後、ラグなしで最大輝度の閃光を開始。



内部設定・動作モード

設置環境や警報の重要度に合わせて、内部の点滅パターンスイッチを切り替えて運用してください。

モード	動作アルゴリズム	推奨される用途
パターン1	400ms間に4回高速点滅し、400ms休止	緊急警報、侵入発生など強い注意喚起
パターン2	50ms点灯、150ms消灯の一定リズム	動作状態の告知、通常インジケーター

施工・設置ガイド

確実な動作と防水性を維持するために、以下のガイドラインに従って施工してください。

確認項目	この製品での考え方・注意点
取付方向	端子台が必ず「下」を向くように設置してください。逆向きは水濡れ故障の原因となります。
配線処理	露出配線時は付属のグロメットを必ず使用し、入線口からのゴミや虫の侵入を防いでください。
外部制御	無電圧接点入力を使用する場合、AC100Vは常時給電の状態で制御可能です。
スイッチボックス	1個用スイッチボックス（埋込）を使用することで、露出部の少ない美しい仕上がりが可能です。

製品仕様

項目	内容
品名	ＬＥＤフラッシュライト
品番	ＬＦ－１００Ｗ
閃光色	ホワイト
電源電圧	ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電流	５Ｗ以下
点滅パターン	点滅モードスイッチによる２種類の選択式 ●パターン１：400msの間50ms点灯、50ms消灯を4回繰り返し、その後400ms休止する周期 ●パターン２：50ms点灯、150ms消灯を繰り返す周期
設置場所	屋内・屋外の壁面／埋め込み施工時は１個用スイッチボックスに適合
配線接続	端子台式
使用温度範囲	－１５℃〜＋５５℃（結露・氷結なきこと）
質量	約５００ｇ
外観	樹脂

FAQ

Q：光源のLEDを交換することはできますか？ A：本製品はLED一体型設計のため、電球のようにLED単体での交換はできません。ただし、LEDは非常に長寿命であり、通常の使用環境ではキセノン管のような頻繁な交換は不要です。

Q：屋外の雨が直接かかる場所に設置できますか？ A：はい、防雨構造となっておりますので屋外設置が可能です。ただし、浸水防止のため、必ず端子台が下側に来るように垂直に設置してください。

Q：AC100Vを接続するだけで点滅しますか？ A：出荷時に装着されている端子台の「短絡線」を外さなければ、AC100Vを供給するだけで点滅を開始します。

Q：DC12Vのシステムで使用できますか？ A：本製品（LF-100W）はAC100V専用です。DC12V〜24Vでご使用の場合は、別モデルの「LF-12」をご検討ください。

Q：点滅パターンの切り替えは設置後でも可能ですか？ A：本体カバーを取り外す必要がありますが、内部のスライドスイッチで後から変更することも可能です。必ず電源を切ってから作業を行ってください。

Q：待機電力（消灯時）はどのくらいですか？ A：外部制御モードで消灯待機している場合、消費電力は極めて微量（電流換算で15mA以下程度）であり、省エネ設計となっています。

Q：取付用のネジは付属していますか？ A：はい、壁面取付用のネジが付属しています。1個用スイッチボックスを使用する場合は、ボックス側のネジをご使用ください。

Q：ホワイトLEDのメリットは何ですか？ A：赤色に比べ「注意喚起」や「情報通知」としての役割が強く、医療施設やオフィスの美観を損ねず、夜間の視認性が高いのがメリットです。

Q：振動の多い工事現場で使用できますか？ A：LED光源は衝撃や振動に強いため、キセノン管方式よりも故障リスクが低く、工事車両や機械の近くでの使用に適しています。

Q：配線に使用できる電線の太さは？ A：単線でφ0.65mm〜φ1.6mm、撚り線で0.3mm2〜1.25mm2（AWG22〜16相当）が適合します。
