LEDフラッシュライト AC100V 外部制御 ホワイト [LF-100WA]

LEDフラッシュライト AC100V 外部制御 ホワイト [LF-100WA]

販売価格: 会員のみ販売

商品詳細

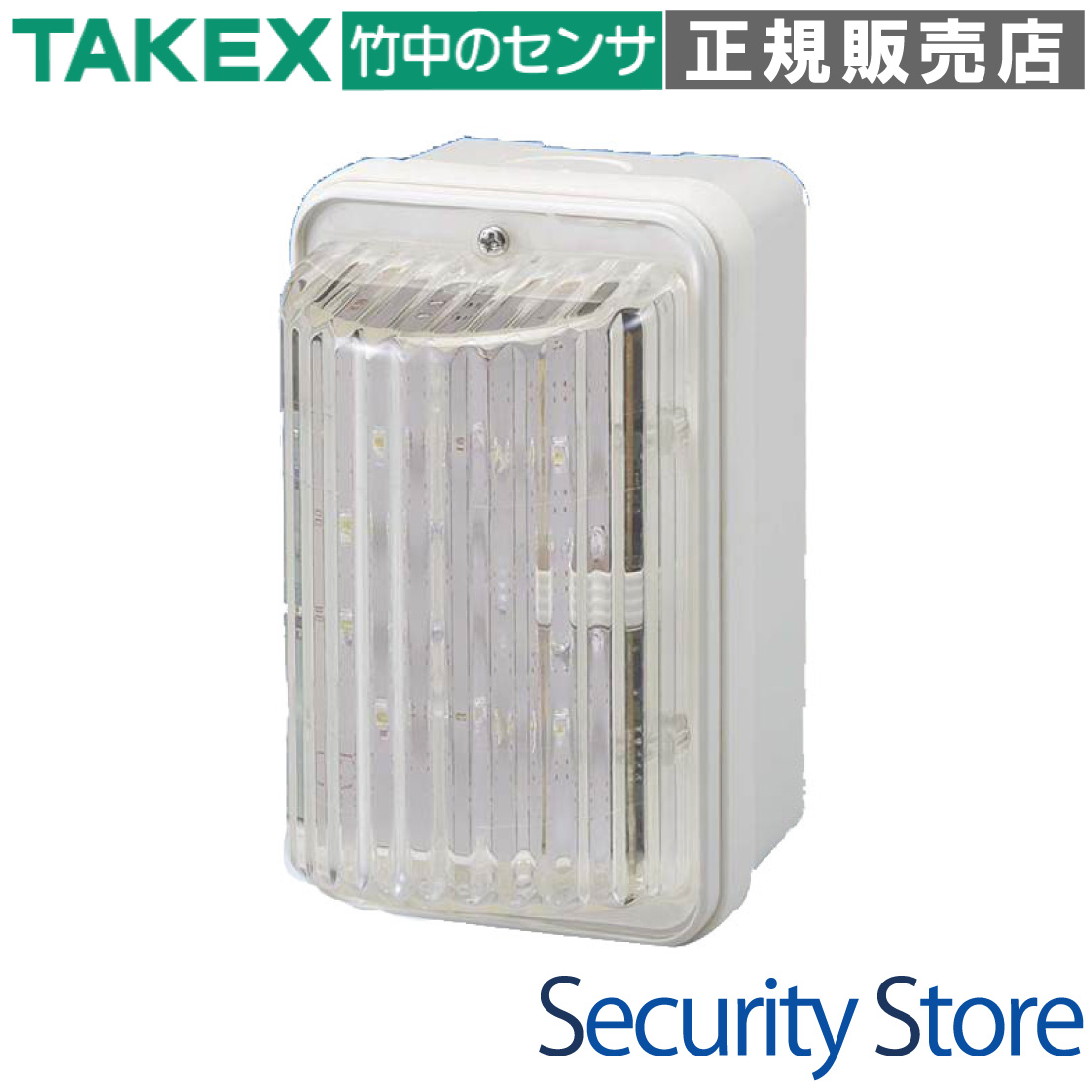

TAKEX LEDフラッシュライト AC100V 外部制御対応 ホワイトLED

LF-100WA LEDフラッシュライト AC100V 外部制御 ホワイト

高輝度ホワイトLEDを採用し、清潔感と高い視認性を両立したフラッシュライトです。AC100V直結での動作に加え、外部無電圧接点による高度な制御が可能です。

  • 型番： LF-100WA
  • 製品名： LEDフラッシュライト AC100V 外部制御 ホワイト
  • 光源： 高輝度白色LED（多灯配置）
  • 電源： AC100V（50/60Hz）
  • 主な用途： 医療施設、クリーンルーム、店舗の呼び出し、警告表示、防犯威嚇
  • 設置環境： 屋内・屋外壁面（1個用スイッチボックス適合）
LF-100WA LEDフラッシュライト

資料ダウンロード

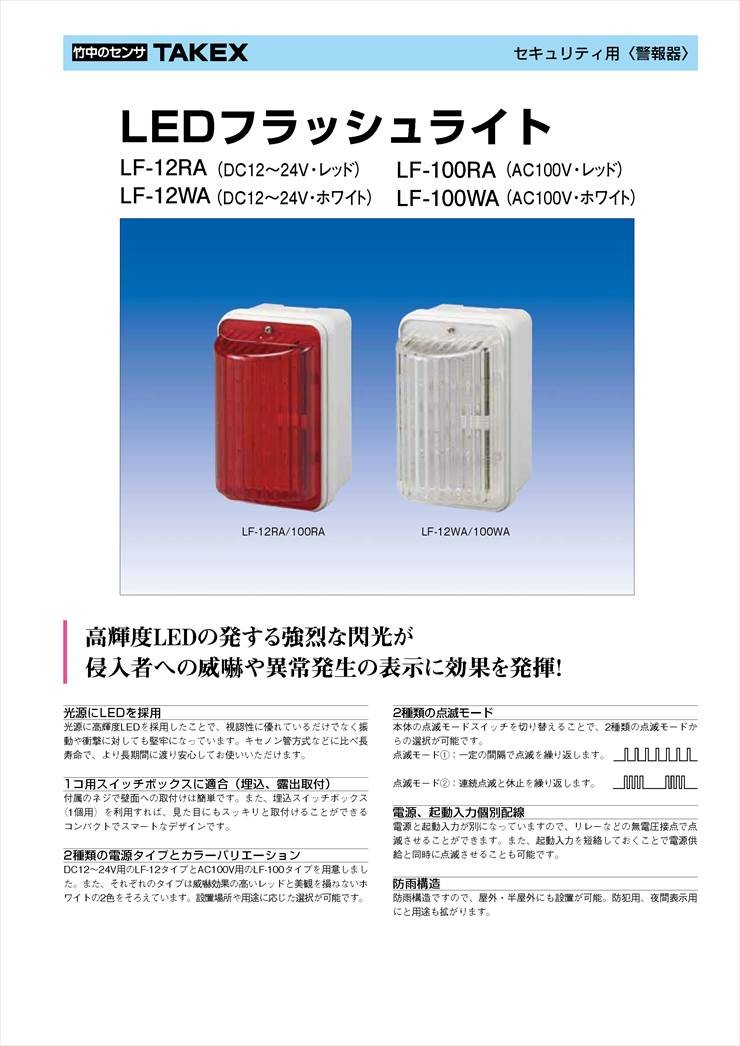

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 医療施設や研究所のステータス表示
  • クリーンルーム内での異常発生の通知
  • 店舗、ホテルのバックヤード呼び出し
  • 駐車場や工場内の車両出入り警告
  • カラーユニバーサルデザインを意識した警告系

導入前に確認したいポイント

  • AC100V電源の確保が可能か
  • 設置方向（端子台を下向きにする必要あり）
  • 直接雨がかかり続けない場所か（軒下推奨）
  • 外部制御（接点入力）を使用するかどうか
  • 埋込または露出どちらの施工を選択するか

特長

高輝度白色LEDによる優れた視認性とメッセージ性

光源に多灯配置された高輝度ホワイトLEDを採用。従来の赤色灯とは異なり、「情報の告知」「注意」「衛生」などを象徴するクリーンな発光が可能です。清潔感の求められる環境や、特定のステータス通知に最適化されています。

キセノン管を凌駕する長寿命・高耐久設計

LEDを採用したことで、キセノン管方式で見られたガスの劣化や電極の消耗といった物理的寿命の課題を解決。振動や衝撃に対しても極めて強く、メンテナンスコストの劇的な削減に貢献します。

施工性に優れた1個用スイッチボックス適合

JIS 1個用スイッチボックス（埋込・露出）に適合するコンパクト設計を採用。付属のネジで壁面へダイレクトに取り付けることも、埋込施工で見た目をスッキリと収めることも可能です。

用途で使い分けられる2種類の点滅パターン

内部のスライドスイッチを切り替えるだけで、閃光パターンを選択できます。緊急性の高い「バースト点滅（パターン1）」と、安定した告知に適した「等間隔点滅（パターン2）」を用途に合わせて設定可能です。

電源と起動入力の個別配線による柔軟な制御

電源ラインと外部制御端子が独立しています。AC100Vを常時供給し、リレーなどの無電圧接点（外部センサ等）で必要な時だけ点滅させる運用が可能です。もちろん、短絡させた状態で電源供給と同時に動作させることもできます。

屋外・半屋外設置を可能にする防雨構造

防雨構造を採用しているため、軒下などの屋外環境にも設置可能。防犯用、夜間の誘導灯、車両通行の警告灯など、屋内にとどまらず幅広いシーンで活用できます。

省エネ性能と低待機電力マネジメント

点滅時の消費電力はわずか5W以下。さらに外部制御モード時の待機電流は15mA以下に抑えられており、多台数を設置・運用する施設においてもランニングコストを最小化します。

カラーユニバーサルデザインへの対応

赤色の光が認識しづらい色覚特性を持つ方にとっても、コントラストが明快な白色の閃光は認識しやすいというメリットがあります。公共施設でのバリアフリーな警告システム構築に寄与します。

選定時に評価したい強み

  • メンテナンスフリー： LED化により球切れ交換の手間がほぼありません。
  • 高い汎用性： 現場でAC100V電源があれば即座に運用開始可能です。
  • スマートな外観： ホワイト筐体は商業施設や医療現場の意匠を損ないません。
  • 制御の確実性： 無電圧接点入力によるクイックなレスポンスを実現しています。

施工・設置ガイド

設置の際は、以下の点に注意して施工してください。

確認項目 この製品での考え方
取付方向 必ず端子台が下を向く向きで設置してください。逆向きは結露による故障の原因となります。
設置環境 防雨構造ですが、直接激しい雨がかかる場所は避け、軒下などに設置してください。非防水の認識が必要です。
配線方法 端子台式。単線φ0.65mm〜1.60mm、撚線0.3mm2〜1.25mm2が適合します。
設定変更 点滅パターンの変更は、必ず電源を遮断した状態で行ってください。

製品仕様

項目 内容
品名 ＬＥＤフラッシュライト
品番 ＬＦ－１００ＷＡ
閃光色 ホワイト
電源電圧 ＡＣ１００Ｖ（５０／６０Ｈｚ）
動作電圧範囲 AC90V 〜 AC110V
消費電流 ５Ｗ以下
待機電流（消灯時） １５ｍＡ以下（外部制御モード時）
点滅パターン 点滅モードスイッチによる２種類の選択式
●パターン１：４００ｍｓの間５０ｍｓ点灯、５０ｍｓ消灯を４回繰り返し、その後４００ｍｓ休止
●パターン２：５０ｍｓ点灯、１５０ｍｓ消灯を繰り返す周期
設置場所 屋内・屋外の壁面／埋め込み施工時は１個用スイッチボックスに適合
配線接続 端子台式
使用温度範囲 －１５℃〜＋５５℃（結露・氷結なきこと）
質量 約５００ｇ
外観材質 本体：ABS樹脂 ／ レンズ：ポリカーボネート樹脂

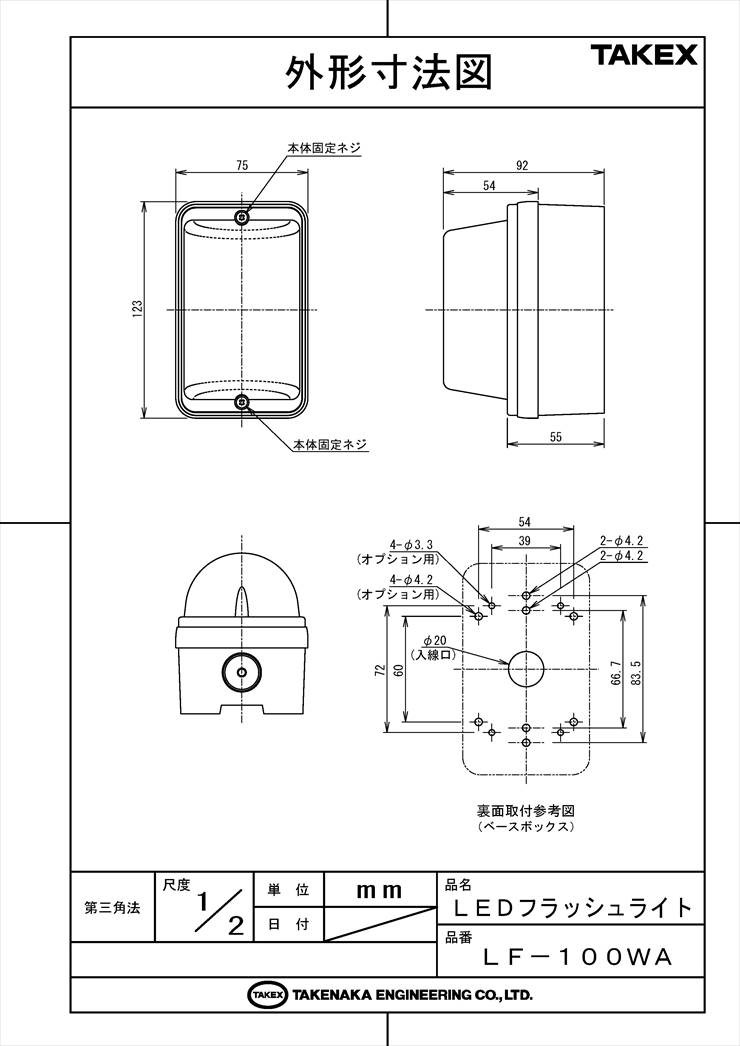

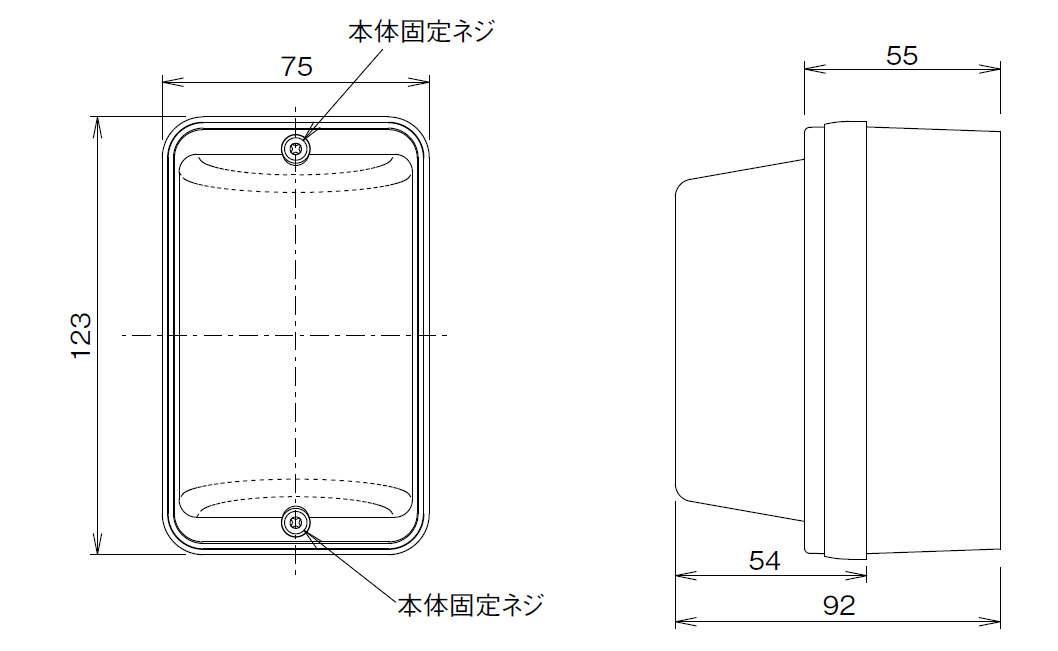

外形寸法 幅75mm × 高さ123mm × 奥行59mm

FAQ

Q：屋外で使用できますか？ A：はい、防雨構造ですので屋外・半屋外に設置可能です。ただし、完全防水ではないため、直接激しい雨がかかる場所を避け、必ず端子台が下向きになるよう設置してください。
Q：センサーと連動させることはできますか？ A：可能です。外部制御端子にセンサーの無電圧リレー接点出力を接続することで、検知時のみフラッシュを動作させることができます。
Q：外部制御端子の短絡線は外してもいいですか？ A：はい。外部制御モード（接点入力）で使用する場合は、初期状態で付いている短絡線を外して、そこに外部信号線を接続してください。
Q：ホワイトとレッドで機能に違いはありますか？ A：基本機能は同じですが、光の色が異なります。レッド（LF-100RA）は威嚇や警告、ホワイト（LF-100WA）はステータス通知やクリーンなイメージを重視する場所での使用が推奨されます。
Q：LEDの寿命はどのくらいですか？ A：従来のキセノン管（約1,000〜2,000時間程度）に比べ、LEDは数十倍の長寿命を誇ります。一般的な使用条件下ではメンテナンスフリーで長期間運用いただけます。
Q：AC100Vを供給し続けるとずっと点滅しますか？ A：初期状態（短絡線がついたまま）であれば、AC100Vが供給されている間ずっと点滅します。
Q：2種類の点滅パターンはどうやって変えますか？ A：本体内部の基板上にあるスライドスイッチを操作することで切り替えられます。パターンの詳細は製品仕様表をご確認ください。
Q：待機電力はどのくらいですか？ A：外部制御モードを使用し消灯している状態で、15mA以下と非常に低く設計されています。
Q：スイッチボックスへの取り付けは可能ですか？ A：JIS規格の1個用スイッチボックスに適合しています。埋込施工でも露出施工でも綺麗に取り付け可能です。
Q：レンズが汚れた際の手入れ方法は？ A：柔らかい布で水拭きしてください。シンナーやアルコールなどの溶剤を使用すると、ポリカーボネート樹脂が劣化し、ひび割れの原因となるため絶対に使用しないでください。
