TAKEX（竹中エンジニアリング）赤外線センサー音声威嚇フラッシュライト屋外防犯

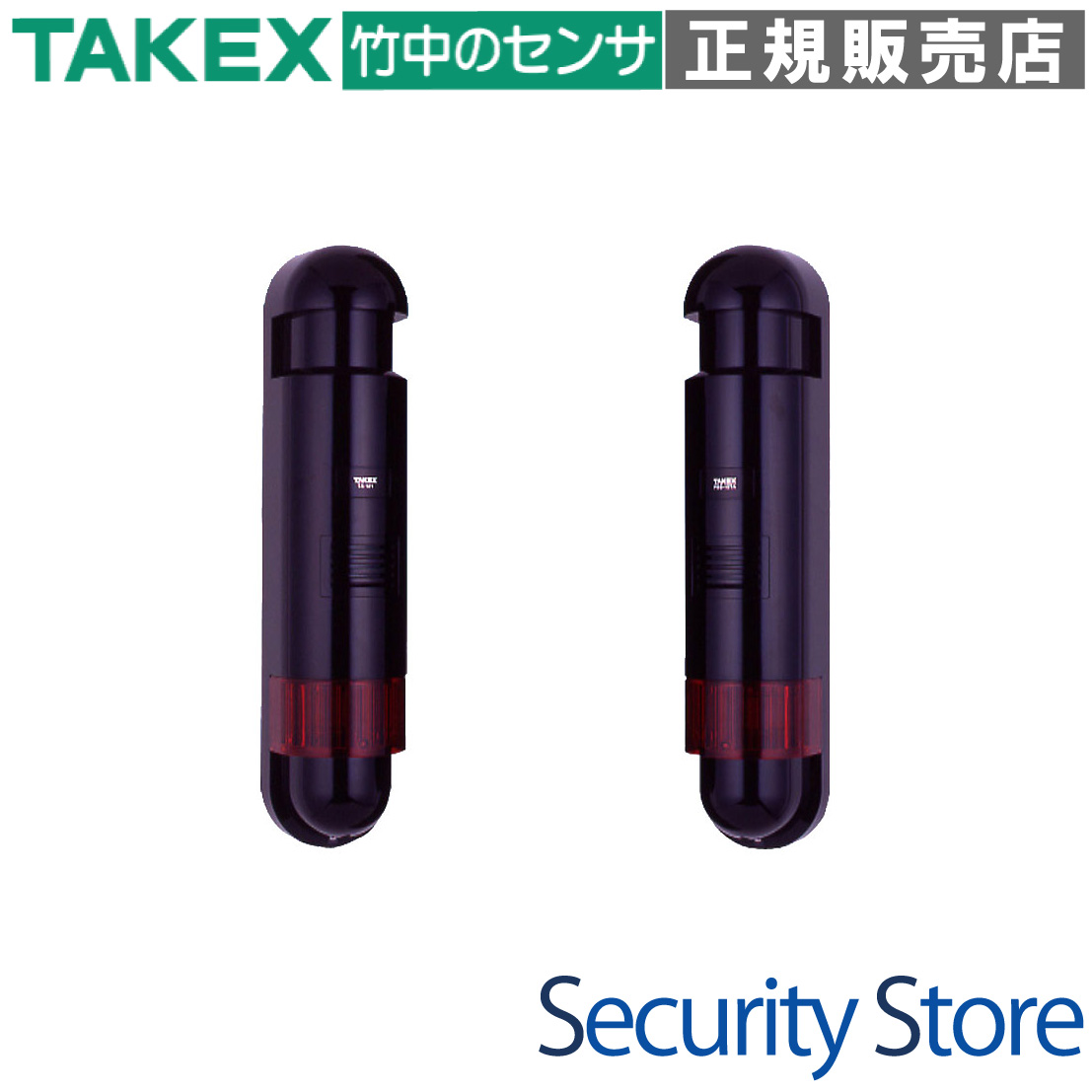

PBV-15T 赤外線センサー付きフラッシュ・スピーカー

PBV-15Tは、2段の赤外線ビームによる高精度な検知機能と、強力なフラッシュ・音声合成による威嚇機能を一体化した屋外用セキュリティ機器です。境界線への侵入を未然に防ぎたい現場や、特定のメッセージで警告・案内を行いたい施設に最適です。

型番： PBV-15T
製品名： 赤外線センサー付きフラッシュ・スピーカー
検知方式： 近赤外線ビーム遮断方式（2段ビーム対向型）
警戒距離： 屋外15m以内（屋内30m以内）

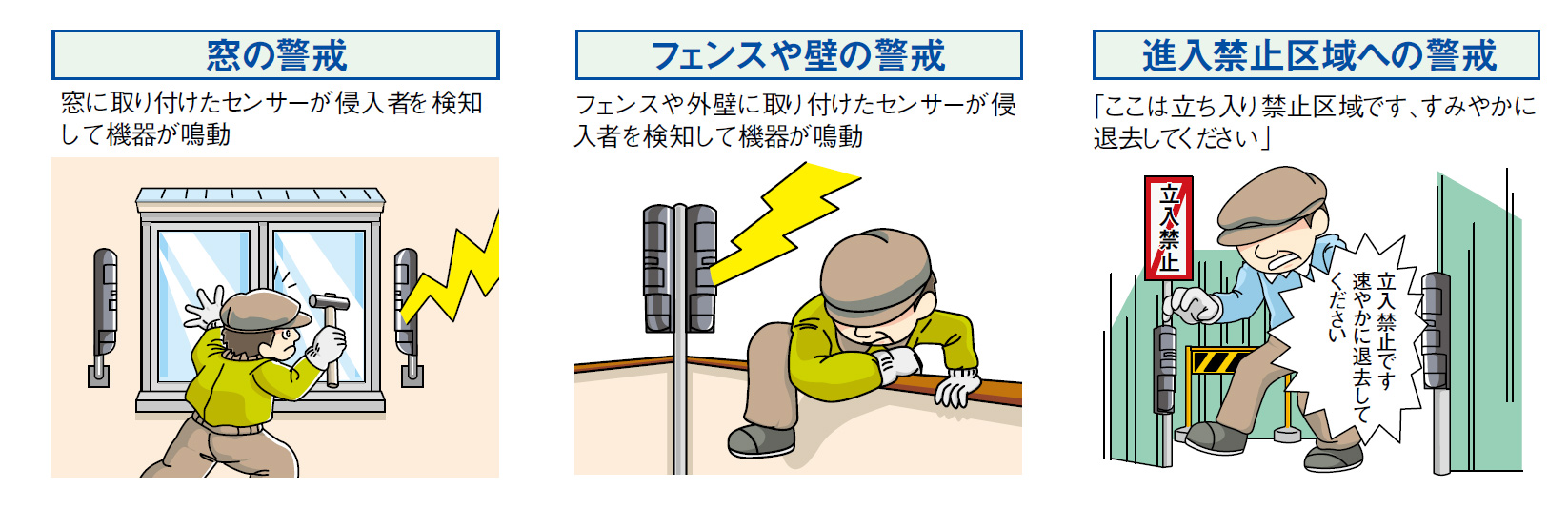

主な用途： 窓・フェンス等の境界警戒、工事現場、資材置場の威嚇、施設入口の案内
電源： DC10V〜18V（極性なし）

資料ダウンロード

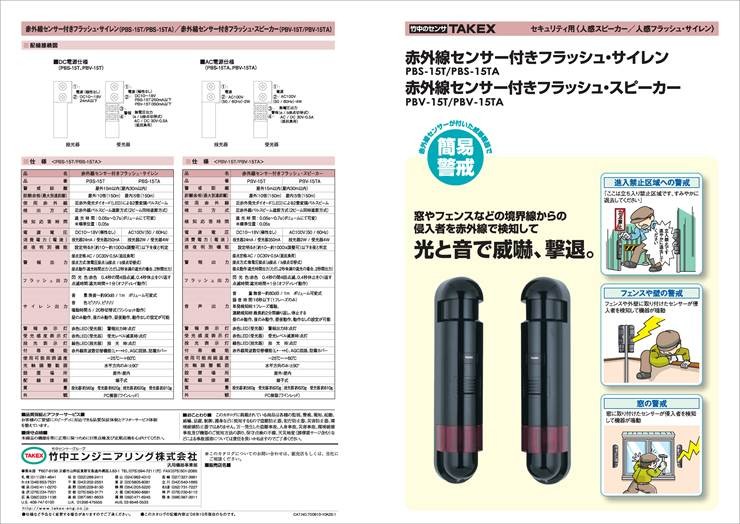

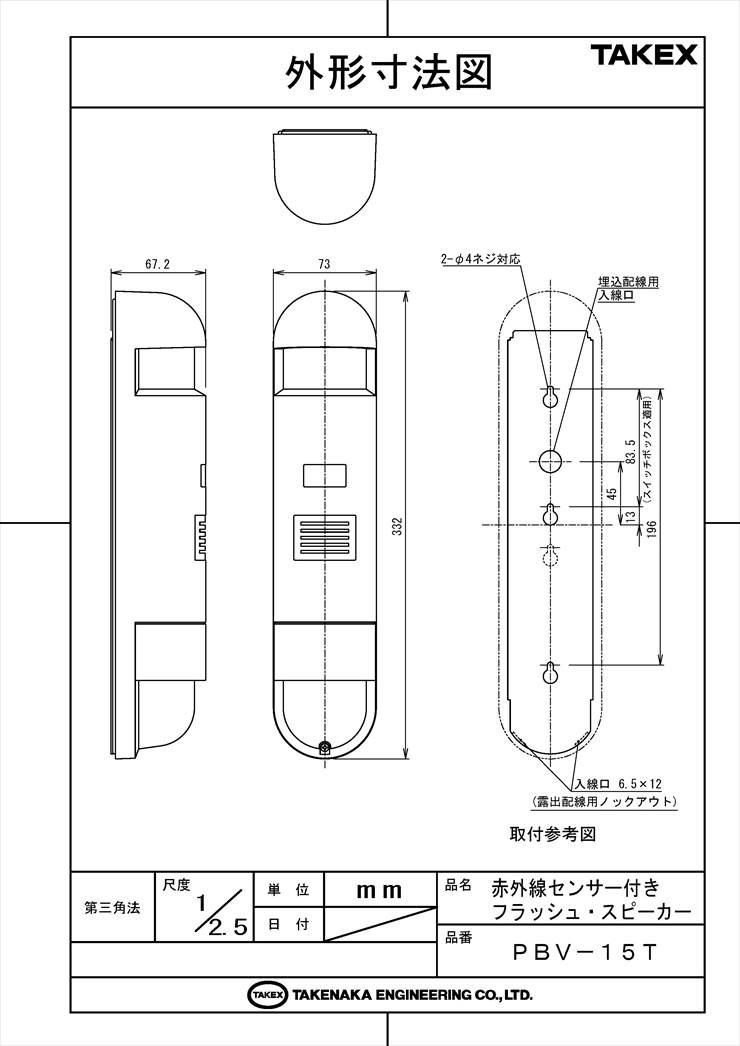

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）取扱説明書（PDF）

この製品が向いている用途

工場・倉庫のフェンス周囲の侵入防止
資材置場など夜間の盗難対策
工事現場の立ち入り禁止エリアの警告
店舗入口などでの音声による案内・防犯
重要施設の境界線セキュリティ

導入前に確認したいポイント

電源はDC12V供給が可能か（AC100V時は15TAが必要）
投光器と受光器を対向で設置できる場所があるか
設置高さ（推奨70〜90cm）が確保できるか
付近に強い反射物（窓や鏡面）がないか
録音する音声内容の検討（最大16秒）

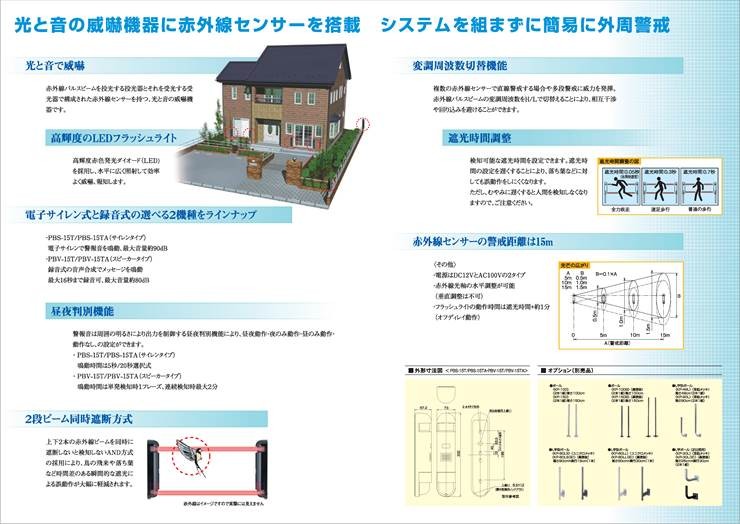

特長

光と音による強力な威嚇・報知機能

赤外線センサーで侵入者を検知した瞬間、高輝度フラッシュライトの点滅とスピーカーからの音声出力で、対象者を即座に威嚇します。サイレン音とは異なり、状況に応じた具体的な音声メッセージで警告できるため、より高い抑止効果が期待できます。

最大16秒の任意音声録音システム

内蔵マイクを使用して、現場の状況に合わせたオリジナルの音声を最大16秒間録音可能です。不揮発性メモリーを採用しているため、万が一の停電時でも録音内容が消えることはありません。「これより先は立入禁止です」といった警告から、案内放送まで柔軟に対応します。

2段ビーム同時遮断方式による誤報低減

上下2本の赤外線ビームを同時に遮断したときのみ検知するAND方式を採用しています。鳥の飛来や落ち葉、小動物など、片方のビームのみを遮る要因による誤動作を大幅に抑制し、信頼性の高い警戒網を構築します。

環境に合わせた昼夜判別機能

照度センサーを内蔵しており、周囲の明るさに応じて動作を制御できます。「昼間のみ動作」「夜間のみ動作」「昼夜常に動作」「動作なし（警報出力のみ）」の設定が可能で、運用時間帯に合わせた柔軟なセキュリティプランを実現します。調整ボリュームで判定する明るさの閾値も変更可能です。

相互干渉を防ぐ変調周波数切替

赤外線ビームの変調周波数をH/Lで切り替えることができます。複数台を直線上に配置する場合や、多段で設置する場合でも、周波数を分けることでセンサー同士の相互干渉や回り込みによるトラブルを回避できます。

現場状況に合わせた遮光時間調整

検知に必要なビーム遮断時間を0.05秒から0.7秒まで調整可能です。高速で駆け抜ける侵入者を捕らえたい場合は速く、落ち葉などの影響を避けたい場合は遅く設定するなど、現場の環境に最適化できます。

外部機器と連携する警報出力端子

無電圧接点出力を標準装備しており、防犯パネルやネットワークカメラ、集中監視システム等への信号送出が可能です。単体での威嚇だけでなく、システム全体の一部として統合的な運用をサポートします。

長期運用を支える防霜・高耐久設計

屋外設置を前提としたIP43相当の防雨構造に加え、カバー部には霜や露の付着を防ぐ防霜構造を採用しています。-25℃〜+60℃の広い温度範囲に対応し、過酷な環境下でも安定した性能を維持します。

    選定時に評価したい強み
    抜群の抑止力： 単なる検知だけでなく、その場で「光」と「言葉」で追い返すことが可能。
施工性の高さ： 水平方向±90°の光軸調整が可能で、設置場所の自由度が高い。
極性なし電源： DC10〜18Vの範囲で極性を気にせず配線でき、現場での結線ミスを防止。
高い信頼性： 日本国内メーカー（TAKEX）による高品質な光学設計と耐久性。



施工・設置ガイド

本機の性能を最大限に引き出すため、以下のガイドラインに従って施工を行ってください。

確認項目	この製品での考え方
推奨設置高さ	地面から70cm〜90cm。人間の胴体を確実に捉え、小動物を無視するための基準です。
光軸調整	水平方向は±90°調整可能。垂直調整は不可のため、ベース面を垂直に設置してください。
壁面反射対策	ビームは距離に応じて広がります。ガラス面や光沢のある壁からは一定の距離を離してください。
配線引き込み	防水性を保つため、背面ノックアウト部やグロメット周囲には必ずコーキング処理を施してください。

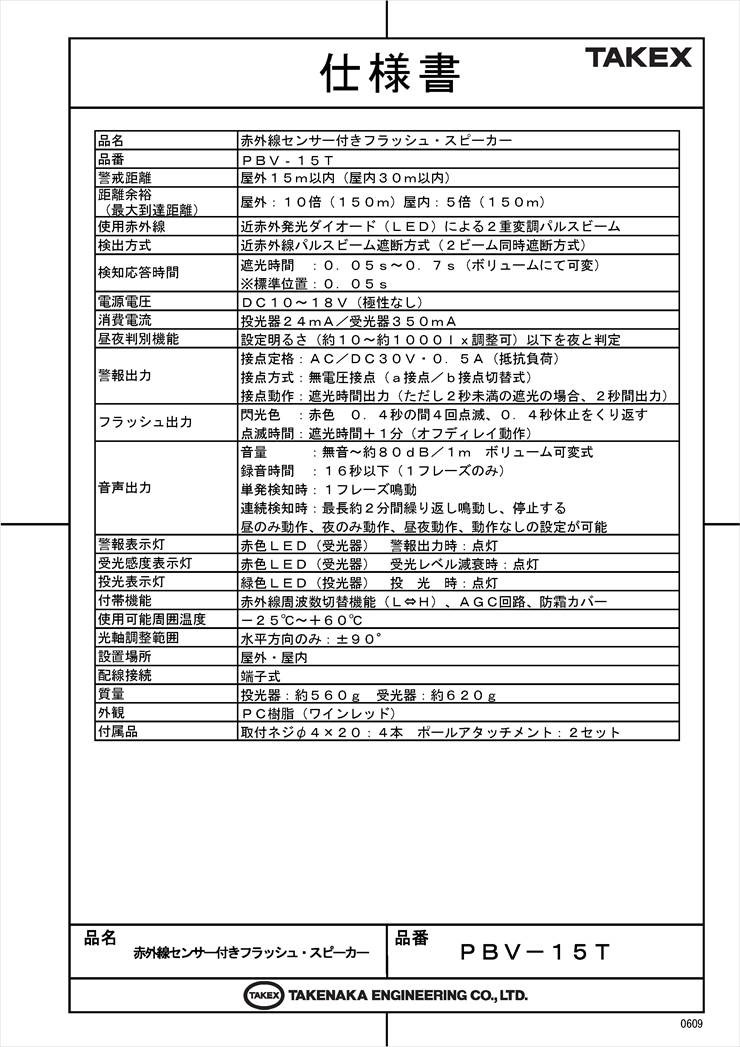

製品仕様

項目	内容
品名	赤外線センサー付きフラッシュ・スピーカー
品番	PBV-15T
検出方式	近赤外線ビーム遮断方式（2段ビーム対向型）［二重変調方式］
警戒距離	屋外15m以内（屋内30m以内）
距離余裕（最大到達距離）	屋外：10倍（150m）屋内：5倍（150m）
検知応答時間	遮断時間：0.05秒〜0.7秒（ボリュームにて可変） ※標準位置：0.05秒
電源電圧	DC10〜18V（極性なし）
消費電流／電力	投光器24mA／受光器350mA
昼夜判別機能	設定明るさ（約10〜約1000lx調整可）以下を夜と判定
警報出力	接点定格：AC／DC30V・0.5A（抵抗負荷）接点方式：無電圧接点（a接点／b接点切替式）接点動作：遮光時間出力（ただし2秒未満の遮光の場合、2秒間出力）
フラッシュ出力	閃光色：赤色 0.4秒の間4回点滅、0.4秒休止をくり返す点滅時間：遮光時間＋1分（オフディレイ動作）
音声出力	音量：無音〜約80dB／1m ボリューム可変式録音時間：16秒以下（1フレーズのみ）単発検知時：1フレーズ鳴動連続検知時：最長約2分間繰り返し、停止する昼のみ動作、夜のみ動作、昼夜動作、動作なしの設定が可能
警報表示灯	赤色LED（受光器）警報出力時：点灯
受光表示灯	赤色LED（受光器）受光レベル減衰時：点灯
投光表示灯	緑色LED（投光器）投光時：点灯
付帯機能	赤外線周波数切替機能（L⇔H）、AGC回路、防霜カバー
使用可能周囲温度	－25℃〜+60℃
光軸調整範囲	水平方向のみ：±90°
設置場所	屋外（IP43相当）・屋内
配線接続	端子式
質量	投光器：約560g 受光器：約620g
外観	樹脂（ワインレッド）

FAQ

Q：電源にAC100Vは使用できますか？ A：本製品（PBV-15T）はDC電源仕様です。AC100Vを直接使用される場合は、姉妹機の「PBV-15TA」をお選びください。

Q：音声は何秒まで録音できます2か？ A：最大で16秒間の録音が可能です。1フレーズのみとなります。

Q：録音した声は停電で消えませんか？ A：不揮発性メモリーを使用しているため、電源が切れても録音内容は保持されます。

Q：昼間は音を鳴らさず、夜だけ鳴らすことはできますか？ A：はい、昼夜判別スイッチとボリューム調整により、夜間のみ鳴動させる設定が可能です。

Q：雨が当たる場所でも設置できますか？ A：IP43相当の防雨構造ですので屋外設置可能ですが、スピーカーが下を向くように垂直に取り付けてください。

Q：検知したときのフラッシュはどれくらい光り続けますか？ A：遮光が終わった後も約1分間点滅を続ける「1分オフディレイ動作」となっています。

Q：鳥が横切っても反応してしまいますか？ A：上下2段のビームを同時に遮断しないと反応しないAND方式のため、鳥が1本のビームを遮っても誤報にはなりにくい設計です。

Q：投光器と受光器は何メートルまで離せますか？ A：屋外では15m、屋内では30mまで設置可能です。

Q：音量を調整することはできますか？ A：受光器内部のボリュームにより、無音から最大約80dBまで調整可能です。

Q：2セット並べて使いたいのですが、干渉しませんか？ A：変調周波数の切替機能（L/H）がありますので、それぞれ異なる周波数に設定することで干渉を防げます。
