多チャンネル受信ユニット ビルや施設・学校など大規模物件に対応 4周波切替対応型 [RXF-3000A]
販売価格: 会員のみ販売
商品詳細

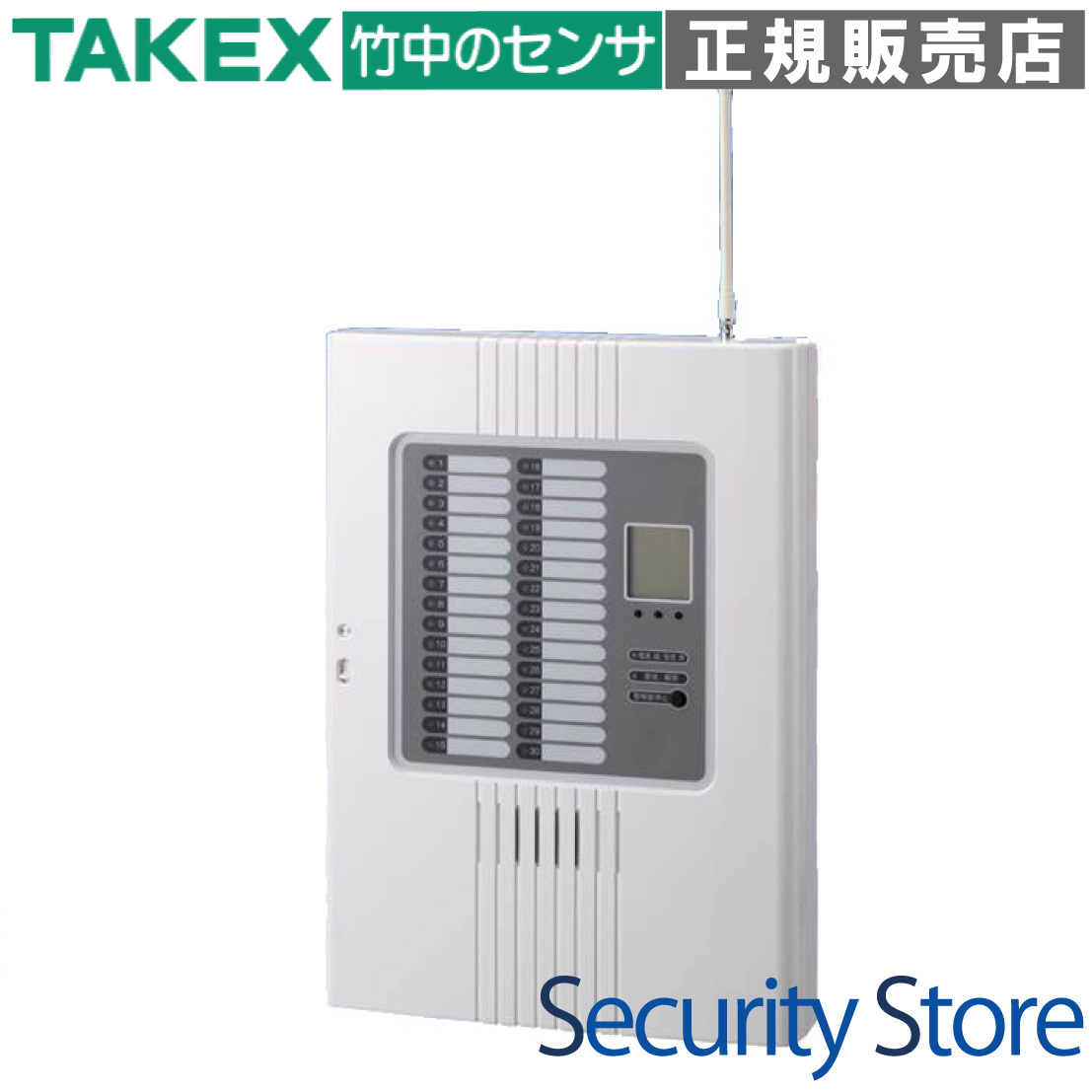

RXF-3000A 多チャンネル受信ユニット 4周波切替対応型
ビル、施設、工場、学校など、大規模物件の防犯・警備システムの中核を担うハイエンド受信ユニットです。最大60台の送信機を収容し、30チャンネルの個別出力により詳細なゾーン管理を実現します。
- 型番： RXF-3000A
- 製品種別： 多チャンネル受信ユニット
- 最大登録数： 60台（30チャンネル出力）
- 通信方式： 小電力セキュリティシステム（426MHz帯）
- 電源仕様： AC100V または DC10〜30V
- 設置環境： 屋内壁掛
資料ダウンロード
この製品が向いている用途
- ビル・商業施設の総合警備システム
- 学校や公共施設の緊急通報・防犯管理
- 工場・倉庫内の異常監視とプロセス通知
- 多拠点の送信機を一括集中管理したい現場
導入前に確認したいポイント
- 送信機の周波数が426MHz帯であること
- 設置場所周辺に強力なノイズ源がないか
- AC100VかDC駆動か、電源系統の確認
- 個別出力（30ch）を接続する機器の接点仕様
特長
大規模物件に最適な30チャンネル個別出力
ビルや工場など、多くの監視ポイントが存在する現場に対応するため、30チャンネルの個別出力を装備。どの場所の送信機が作動したかを、外部のコントローラやNVRへ正確に伝達可能です。最大60台までの送信機を柔軟に振り分けて登録できます。
混信を劇的に低減する「4周波切替機能」
426MHz帯の小電力ワイヤレスにおいて、F1〜F4の4種類の周波数から選択して切り替えが可能です。隣接する建物で同一の無線システムが稼働している場合や、他の無線機器との干渉が懸念される環境でも、安定した通信経路を確保できます。
5系統の独立した異常出力による高度な自己診断
警報信号だけでなく、システムの健全性を保つための「異常出力」が充実しています。カバー開閉を知らせるタンパー、電池切れ、定期送信異常（死活監視）、妨害電波を検知する環境異常の4系統を独立して装備。トラブルを未然に防ぐ運用が可能です。
施工の信頼性を高めるノイズレベル表示
電波環境点検モードにより、設置場所の周辺ノイズを4段階で可視化します。目に見えない妨害電波の影響を確認しながら最適な設置場所を選定できるため、施工後の通信トラブルを最小限に抑えることができます。
液晶画面による情報の可視化
本体に液晶表示部を搭載。送信機のチャンネル番号、登録番号、シリアル番号、さらには異常内容まで日本語で分かりやすく表示。マニュアルなしでも現場で現在のステータスを即座に把握できる高い操作性を備えています。
シリアルNo.入力による効率的なキッティング
送信機の電波を実際に飛ばして登録する方法に加え、機器固有のシリアルNo.を直接本体に入力して登録することが可能です。高所設置前や、現場入りの前の事前キッティングが容易になり、施工時間を大幅に短縮できます。
4段階の受信レベル表示（アンテナマーク）
点検モード時には、送信機からの電波強度を液晶のアンテナマークと音で知らせます。中継機の追加が必要か、アンテナの向きを調整すべきかといった判断を数値的根拠に基づいて行うことが可能です。
多彩な警報音・鳴動設定
「ピーピー」という防犯アラーム音から、来客報知に適した「ピンポーン」音まで選択可能。鳴動時間も10秒から連続鳴動まで、現場の運用ルールに合わせてDIPスイッチ一つで細かくカスタマイズできます。
選定時に評価したい強み
- 圧倒的な収容力： 1台で最大60台のワイヤレス送信機を統合管理できる高いスケーラビリティ。
- 確実な証跡管理： 液晶メモリー機能により、不在時の発報履歴を後から詳細に確認可能。
- 二重の安全策： AC100VとDC10-30Vのどちらでも駆動可能な、現場を選ばない電源設計。
- メンテナンス性： 電池切れや通信異常を個別に接点出力するため、保守管理が容易。
LED表示灯の挙動パターン
| 状態 | LEDの挙動（CH表示灯） | 意味 |
|---|---|---|
| 警報発生 | 赤色連続点灯 | 送信機が発報し、出力が連動しています |
| 警報メモリー | 0.3秒点灯 / 0.3秒消灯 | 発報後の履歴保持状態です |
| 機器異常 | 0.1秒点灯 / 0.5秒消灯 | 電池切れやタンパー、定期送信異常が発生しています |
| 環境異常 | 0.1秒点灯 / 0.1秒消灯 | 強い妨害電波（ノイズ）を検知しています |
製品仕様
| 項目 | 内容 |
|---|---|
| 品名 | 多チャンネル受信ユニット |
| 品番 | RXF-3000A |
| 電源電圧 | AC100V 50／60Hz または DC10〜30V（極性あり） |
| 消費電力（消費電流） | 7W（500mA） |
| 使用周波数帯 | 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備） |
| 空中線 | λ／4ホイップアンテナ |
| 受信可能距離 | 約100m（見通し距離） |
| 警報総合出力 | 無電圧リレー接点 AC／DC30V・0.5A（c接点） 保持動作またはワンショット（約4秒）動作 |
| 警報個別出力 | 30回路：無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（個別） |
| 異常出力 | タンパー、電池切れ、定期送信、環境 計4回路 無電圧半導体接点 AC／DC30V・0.25A（a/b一括切替） |
| 警戒／解除出力 | 無電圧リレー接点 AC／DC30V・0.5A（c接点） |
| 警戒／解除入力 | 無電圧接点（a接点／b接点切替式） |
| 電源／受信表示灯 | 2色LED 通電時：緑点灯（受信時のみ赤点灯） |
| CH表示灯 | LED×30個（警報受信：点灯 / 異常・メモリー：点滅） |
| 液晶表示 | 警報・異常発生時、登録・点検・確認等の操作時に表示（メモリー機能有） |
| 本体スピーカー | 警報音：選択式（ピーピー/ピンポーン） 音量：可変式（無音〜80dB） |
| 送信機登録台数 | 最大60台 |
| 使用可能周囲温度 | －10℃〜＋50℃（結露なきこと） |
| 設置場所 | 屋内・壁掛式 |

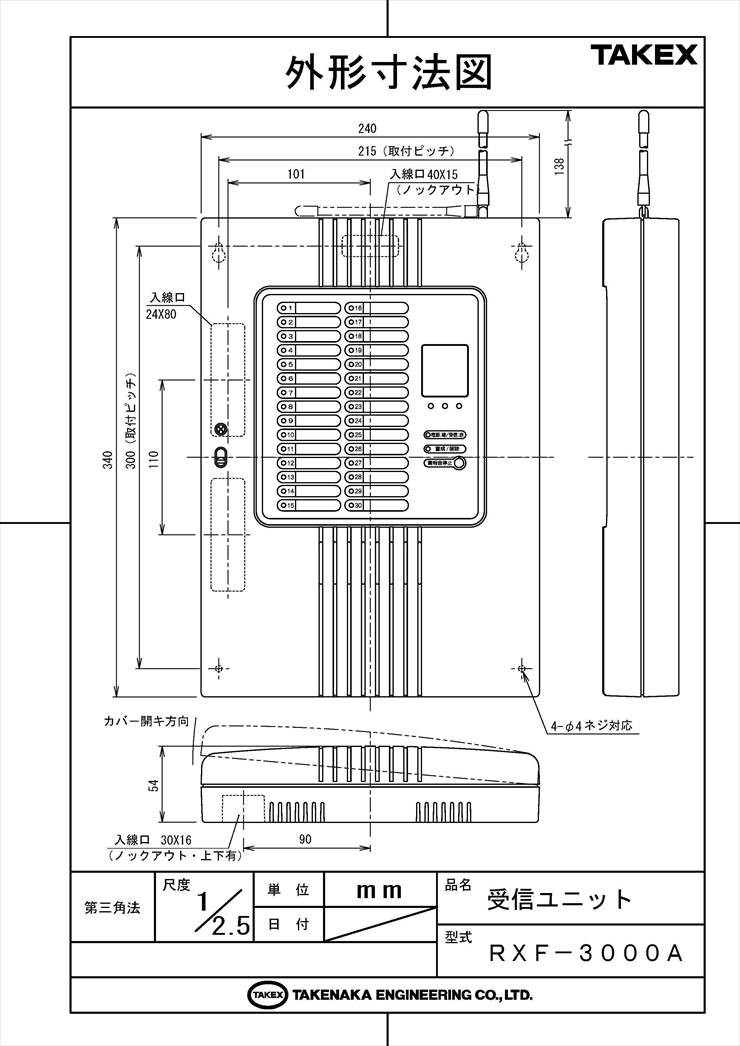

| 外観・質量 | 樹脂（ホワイト）・約2,000g |
