ツインミラー型パッシブセンサ送信機 4周波切替対応型 [TXF-105TWL]
販売価格: 会員のみ販売
商品詳細

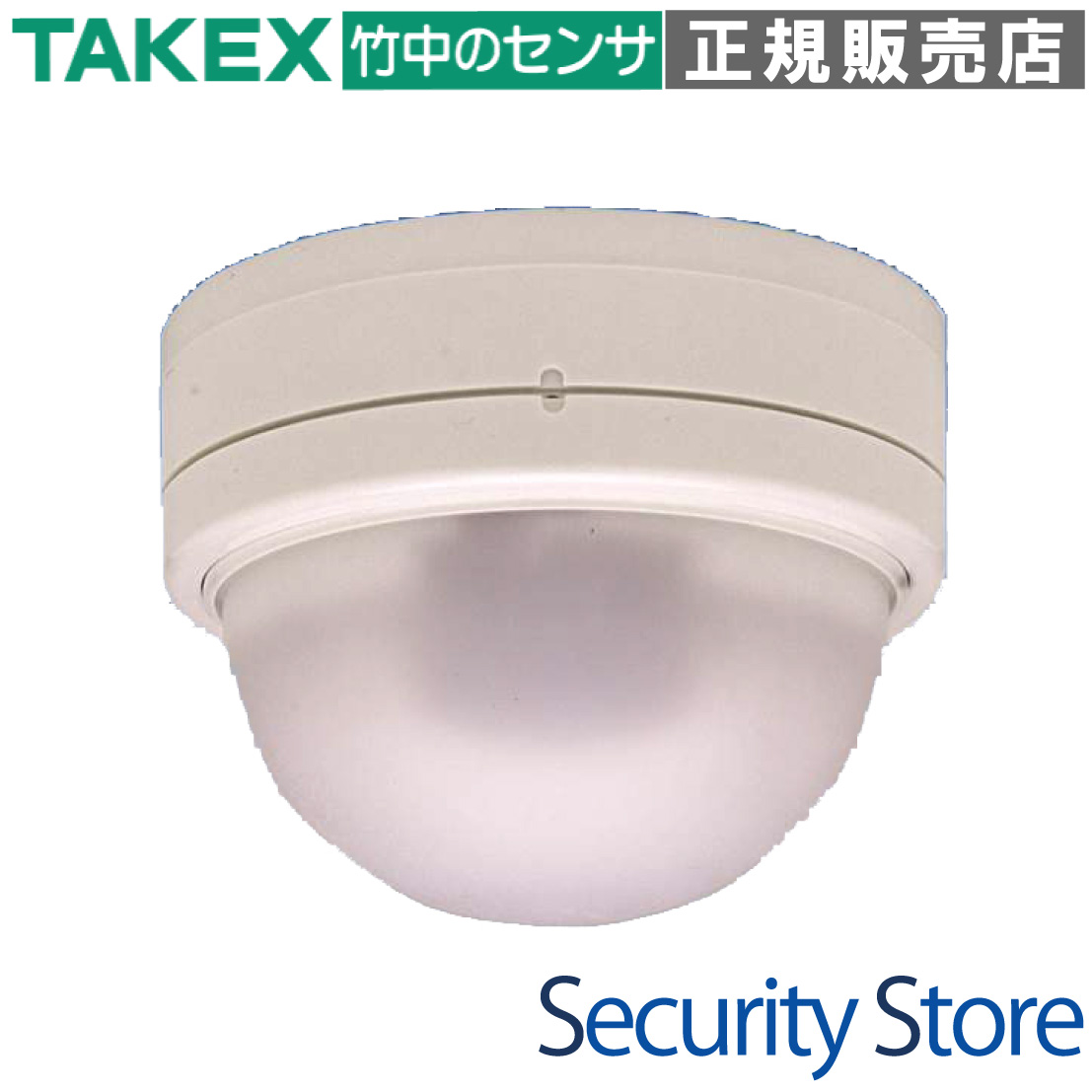

TXF-105TWL ツインミラー型パッシブセンサ送信機 4周波切替対応型
TXF-105TWLは、独自の「ツインミラー方式」により小動物などの誤作動を大幅に軽減する、屋内用パッシブセンサー送信機です。426MHz帯の小電力ワイヤレスに対応し、4種類の周波数を切り替えることで電波干渉を防ぎ、高密度なセキュリティ構築を可能にします。
- 型番： TXF-105TWL / TXF-105TWL(BL)
- 方式： パッシブインフラレッド（PIR）方式

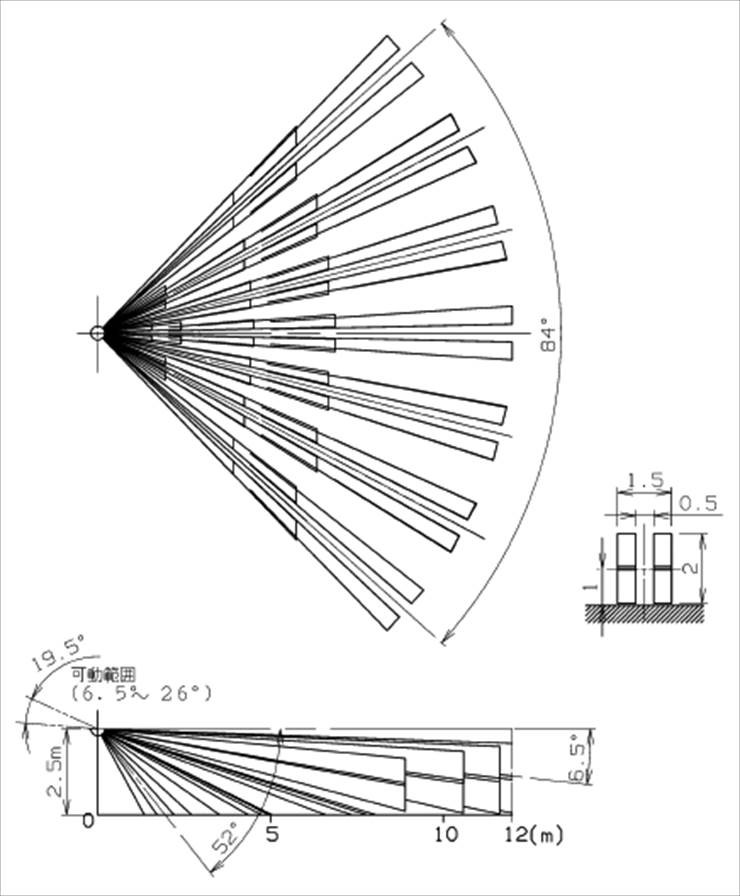

- 警戒エリア： 立体警戒 最長部12m（17対ゾーン）
- 主な用途： オフィス、商業施設、マンション等の屋内侵入監視
- 電源仕様： 専用リチウム電池（CR17450E-R-2-CM2）または専用ACアダプター
資料ダウンロード
この製品が向いている用途
- オフィスや店舗の空間警戒
- ワイヤレス機器が多数混在する施設
- ペットや小動物の侵入が懸念される場所
- 配線が困難な既設建築物のセキュリティ
導入前に確認したいポイント
- 屋内専用（天井設置）です。屋外は非対応
- アルカリ電池は使用できません
- 壁面取付には別売アタッチメントが必要
- 4周波切替は受信機側との整合が必要です
特長
ツインミラー方式による高い誤報耐性
警戒エリアを17対のゾーンに分割し、遠赤外線エネルギーの変化を高精度にキャッチ。床面や壁面の急激な温度変化や、小動物の移動に伴う局所的な変化を相殺・軽減できるため、過酷な屋内環境でも極めて信頼性の高い検知を実現します。
4周波切替対応による電波混信の回避
F1・F2・F3・F4の4つの周波数チャンネルを内部設定で変更可能です。ワイヤレス機器が密集するマンションや大規模商業施設において、隣接するシステムとの電波干渉を物理的に回避し、安定した運用をサポートします。
人の微細な動きを逃さない微動検知機能
人のわずかな動きでも検知可能な「微動検知機能」を搭載しています。高所設置時に生じやすい足元の死角や、じっとしている侵入者に対しても高い検知パフォーマンスを発揮し、より厳重な警戒が可能です。
4つの高度な自己診断・ステータス報知
侵入検知以外に、システムの健全性を守る「定期送信」「タンパー検知」「電池切れ報知」「機器異常報知」の4つのステータスを送信します。異常時には速やかに受信機へアラートを送り、ダウンタイムを最小限に抑えます。
専用リチウム電池による約6年の長寿命設計
低消費電力設計により、専用リチウム電池（CR17450E-R-2-CM2）1本で約6年という長期間の運用が可能です（1日100回送信時）。頻繁な電池交換の手間を省き、トータルメンテナンスコストの削減に貢献します。
インテリジェントな規制送信リセット仕様
電池寿命を延ばすための送信規制（10秒〜15分）を備えつつ、一定時間検知がない状態から侵入があった際には、最大3回まで送信規制を10秒に短縮する機能を内蔵。初動の決定的な証拠を確実に受信機へ伝達します。
施工を容易にするテストモード機能
電源投入後やタンパー復旧後の5分間は、自動的に「テストモード」に移行します。検知のたびにLEDが点灯し、設定時間に関わらず即座に電波を送信するため、現場での歩行テストやエリア調整がスムーズに行えます。

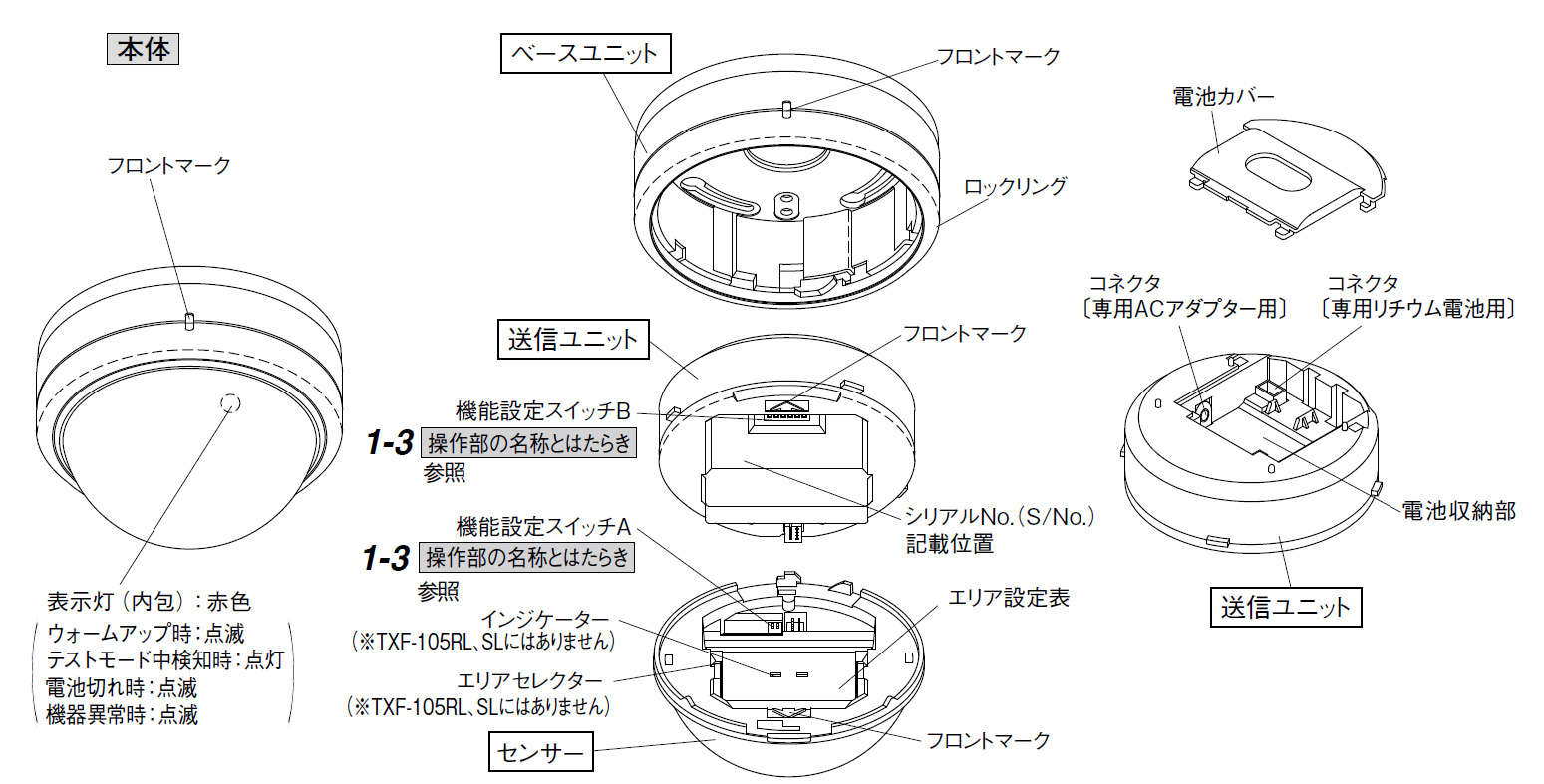

多階層構造によるメンテナンス性の向上
ベースユニット、送信ユニット、センサーカバーの3層構造を採用。配線や設定スイッチの操作がしやすく、設置後の点検や部品交換時もスムーズな作業が可能です。
選定時に評価したい強み
- 誤報リスクの低減： ツインミラー方式による高度な小動物識別。
- 混信への強さ： 426MHz帯4周波切替で多系統システムにも対応。
- 長期運用： リチウム電池1個で約6年のランニングコスト。
- 確実な通報： 規制送信時間を動的にリセットする高度なアルゴリズム。
LED表示ステータス一覧
| ステータス | LEDの挙動（赤色） | 状態の詳細 |
|---|---|---|
| ウォームアップ | 約1秒に1回の点滅 | 通電後約1分間。この間は検知・送信を行いません。 |
| 検知（テストモード時） | ワンショット点灯 | 人体を検知した瞬間に点灯。エリア確認に使用します。 |
| 電池切れ / 機器異常 | 約5秒に1回の点滅 | 電圧低下または内部故障。速やかな対応が必要です。 |
| 通常動作時 | 完全消灯 | 検知時も点灯しません（秘匿性確保のため）。 |
内部設定（DIPスイッチ）
送信ユニット基板上のスイッチにより、現場環境に合わせた最適化が可能です。
| スイッチ名称 | 設定項目 | 選択可能な内容 |
|---|---|---|
| 機能設定スイッチA | 検知感度 / 微動検知 | 感度：60% / 80% / 100% / 120% 微動検知：ON / OFF |
| 機能設定スイッチB | カウント回数 / 規制送信 / 周波数 | カウント：1 / 2 / 3 / 4回 規制時間：10秒 / 2分 / 5分 / 15分 周波数：F1 / F2 / F3 / F4 |

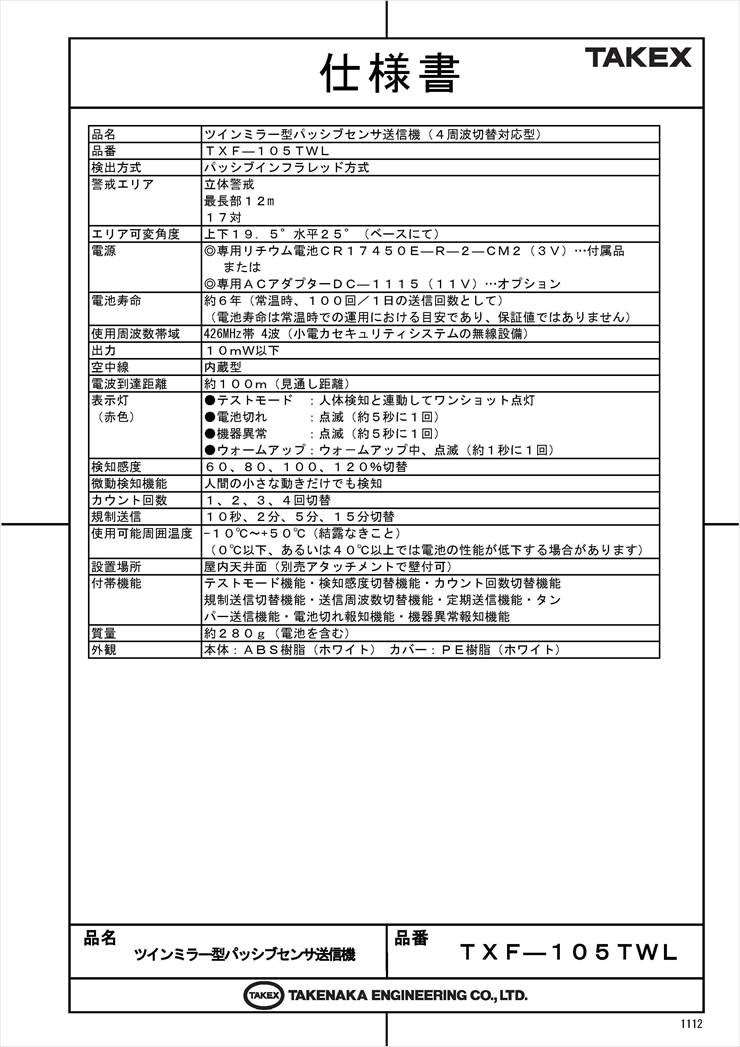

製品仕様
| 項目 | 内容 |
|---|---|
| 品名 | ツインミラー型パッシブセンサ送信機（4周波切替対応型） |
| 品番 | TXF-105TWL |
| 検出方式 | パッシブインフラレッド方式 |
| 警戒エリア | 立体警戒 最長部12m 17対 |
| エリア可変角度 | 上下19.5° 水平25°（ベースにて） |
| 電源 | 専用リチウム電池 CR17450E-R-2-CM2（3V）…付属品 または 専用ACアダプター DC-1115（11V）…オプション |
| 電池寿命 | 約6年（常温時、100回／1日の送信回数として） ※保証値ではありません。 |
| 使用周波数帯域 | 426MHz帯 4波（小電力セキュリティシステムの無線設備） |
| 出力 / 空中線 | 10mW以下 / 内蔵型 |
| 電波到達距離 | 約100m（見通し距離） |
| 検知感度 | 60、80、100、120％切替 |
| カウント回数 | 1、2、3、4 回切替 |
| 規制送信 | 10秒、2分、5分、15分切替 |
| 使用可能周囲温度 | -10℃ 〜 +50℃（結露なきこと） |

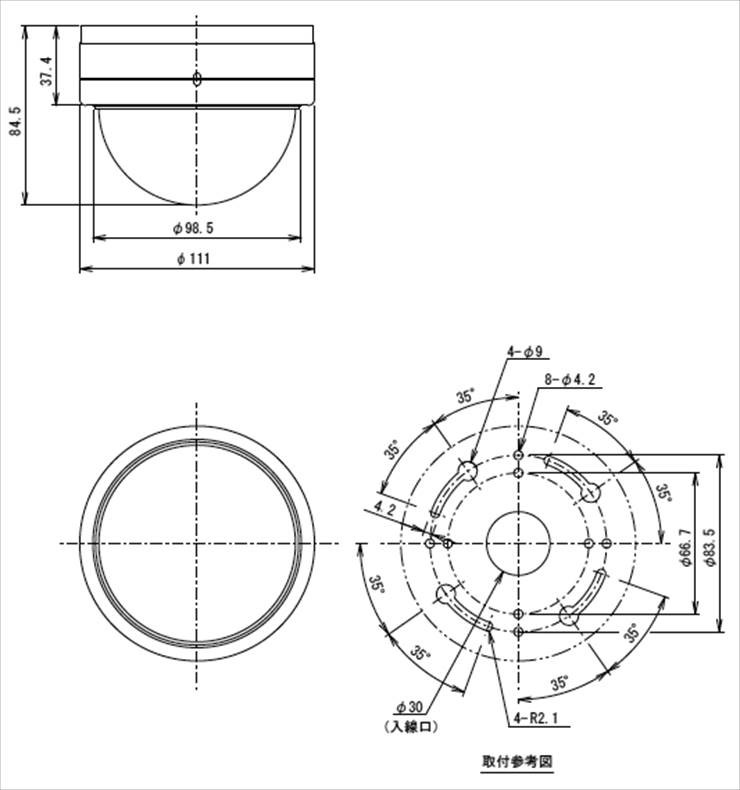

| 設置場所 | 屋内天井面（別売アタッチメントで壁付可） |
| 付帯機能 | テストモード、微動検知、定期送信、タンパー送信、電池切れ報知、機器異常報知 |
| 質量 / 外観 | 約280g（電池含む） / 樹脂（ホワイト） |
