炎センサ送信機 4周波切替対応型 [TXF-107(B)]
販売価格: 会員のみ販売
商品詳細
TXF-107(B) 炎センサ送信機 4周波切替対応型
10m先の小さな炎を紫外線の検知によって瞬時にキャッチし、ワイヤレスで報知する高機能炎センサーです。
わずか7cmの炎を逃さず捉え、内蔵ブザーと表示灯での現地報知に加え、最大100m先の受信機へ電波で異常を伝えます。4波の周波数切替に対応し、混信のリスクを最小限に抑えた信頼性の高いセキュリティシステムを構築可能です。
- 型番： TXF-107(B)
- 方式： 紫外線検出方式（検出波長 185〜260nm）
- 主な用途： 禁煙場所の火気監視、倉庫・重要文化財の早期火災検知
- 設置場所： 屋内（天井・壁面対応）
- 電源： 専用リチウム電池（約5年寿命）またはACアダプター（別売）
この製品が向いている用途
- 工場の可燃物保管庫の火気監視
- 病院・公共施設のトイレ等での禁煙監視
- 神社仏閣・歴史的建造物の放火対策
- 資材置場やゴミ集積所の早期火災検知
- 配線工事が困難な既存施設の防災強化
導入前に確認したいポイント
- ガラス越しの炎は検知できません
- タバコの先端や電気ストーブは検知対象外です
- 太陽光や水銀灯が直接当たる場所は避けてください
- 受信機までの間に遮蔽物がないか確認してください
特長
4周波切替対応で混信を防止
小電力セキュリティシステムの無線設備として、4種類の周波数をスイッチ一つで切り替え可能です。近接した場所に複数のセンサーを設置する場合や、周辺の電波環境に合わせた柔軟な設定ができ、通信の信頼性を大幅に高めています。
10m先の微小な炎を瞬時にキャッチ
紫外線検出方式を採用しており、わずか7cmのガスライターの炎を最大10m先から検知可能です。熱や煙を感知する火災報知器よりも極めて早い段階での初動検知を実現します。
ワイヤレス設計による容易な施工
見通し約100mの電波到達距離を持ち、配線工事が不要です。リチウム電池駆動により、電源確保が難しい天井部や壁面にもスムーズに設置でき、工期短縮とコスト削減に寄与します。
現場での音と光による即時報知
炎検知時、無線信号を送信すると同時に本体から約80dBのブザー音が鳴動し、赤色LEDが点滅します。管理者への通知だけでなく、その場の火気使用者に直接警告を促すことができます。
8段階のきめ細やかな感度・タイマー設定
感度設定（H/L 2段階）と検知タイマー設定（1/3/6/15秒 4段階）を組み合わせ、計8段階の調整が可能です。設置環境のノイズ（外乱紫外線）状況に合わせた最適なチューニングにより、誤動作を最小限に抑えます。

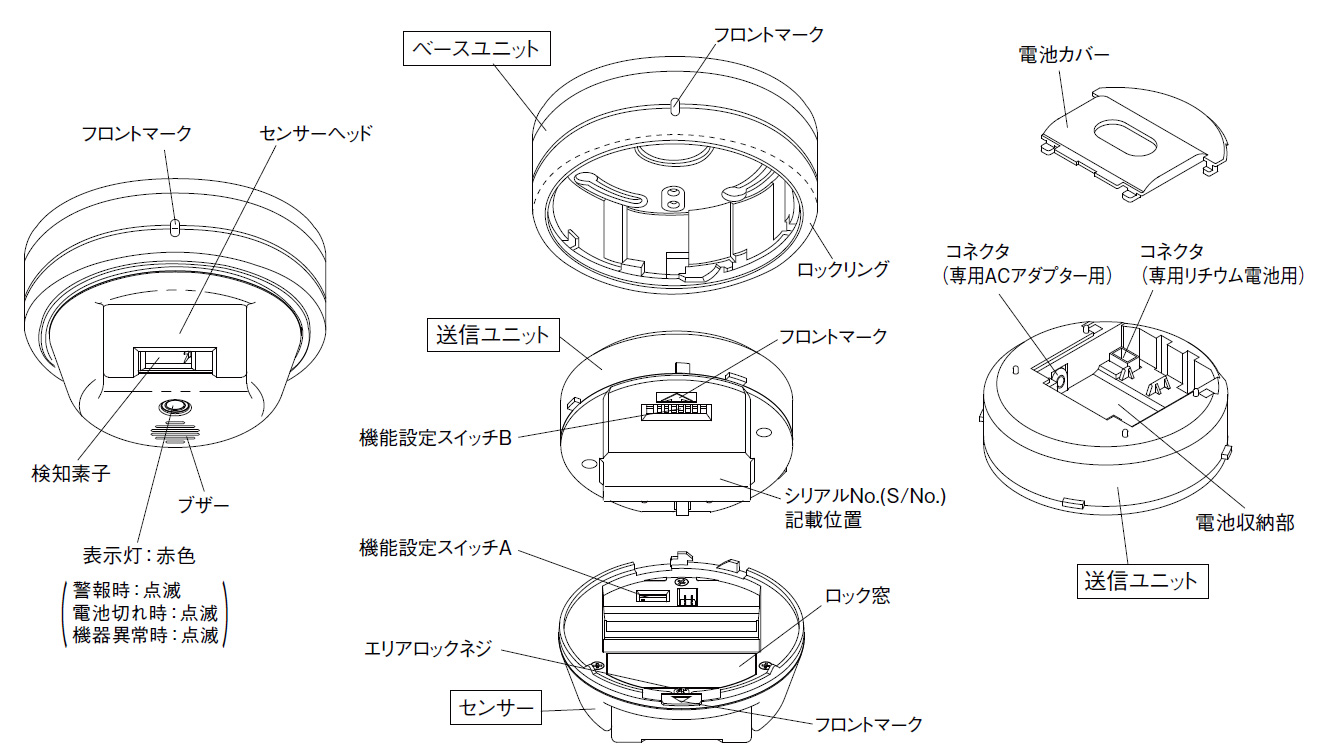

多角的なエリア調整機構
センサーヘッドは垂直方向に4段階（30°）、ベースユニットは水平方向に25°の調整が可能です。設置場所の形状や監視対象の位置に合わせて、検知範囲を正確に合わせ込むことができます。
長期運用を支える充実の自己診断機能
定期送信機能による通信監視に加え、電池切れ報知、タンパー検知（取り外し検知）、機器異常報知を搭載。万一のトラブルや電圧低下時には受信機側へ通知されるため、システムダウンを未然に防ぎます。
約5年の長寿命電池運用
専用リチウム電池の使用により、常温待機時で約5年の運用が可能です。電池交換の手間を減らし、メンテナンスコストを抑えながら安定した監視体制を維持できます。
選定時に評価したい強み
- 圧倒的な検知スピード： 煙や熱が出る前の「炎」の状態で見逃さず報知します。
- 信頼の通信仕様： 4周波切替と定期送信機能でワイヤレスの不安を解消します。
- 高度な誤動作防止： 紫外線検知の特性を活かしつつ、タイマー調整で環境適合性を高めています。
- 施工性の高さ： 電池駆動・ワイヤレスのため、後付け設置に最適です。
施工・設置ガイド
本機は屋内専用です。設置の際は検知素子（ガラス部）に汚れが付着しないよう注意し、実際の火気を用いたテストを行うことを推奨します。
| 確認項目 | この製品での考え方 |
|---|---|
| 設置高さと距離 | 10m先で7cmの炎が目安。高さに応じた垂直角度調整を実施してください。 |
| 電波環境 | 見通し100m。金属壁や鉄筋コンクリートがある場合は中継機の検討が必要です。 |
| 外来紫外線の有無 | 水銀灯、殺菌灯、溶接の火花が直接当たる場所は避け、タイマーを長めに設定してください。 |
| メンテナンス | 週1回の動作確認と、半年に一度のセンサーガラス面の清掃を推奨します。 |
製品仕様
| 項目 | 仕様内容 |
|---|---|
| 品名 | 炎センサ送信機（4周波切替対応型） |
| 品番 | TXF-107 (B) |
| 検出方式 | 紫外線検出方式（検出波長185〜260nm） |
| 検知エリア | 【検知距離】10m（正面にてライター炎7cm） 【検知指向角】約120°の円錐状 【角度調整】水平方向：25°（ベース部） / 垂直方向：30°（4段階・ヘッド部） |
| 電源 | 専用リチウム電池 CR17450E-R-2-CM2（3V） または 専用ACアダプター DC-1115（11V） ※併用不可 |
| 電池寿命 | 約5年（常温時、待機中。目安値であり保証値ではありません） |
| 使用周波数帯域 | 426MHz帯 4波（小電力セキュリティシステムの無線設備） |
| 空中線 / 出力 | 内蔵型 / 10mW以下 |
| 電波到達距離 | 約100m（見通し距離） |
| 表示灯（赤色） | 検知：点滅（0.3秒周期） / 電池切れ・機器異常：点滅（5秒周期） |
| 報知音 | 警報音：「ピピピピ…」 約80dB（正面1m・音量固定） |
| 検知感度設定 | H（100％）、L（50％） |
| 検知タイマー設定 | 1秒、3秒、6秒、15秒 |
| 使用可能周囲温度 | －10℃〜＋50℃（結露なきこと） |
| 付帯機能 | 定期送信、タンパー送信、電池切れ報知、機器異常報知、警報音切替、表示灯切替 |
| 質量 / 外観 | 約310g（電池込） / 樹脂（ブラウン） |
