TAKEX（竹中エンジニアリング）屋外・屋内用センサーパッシブインフラレッド方式ワイヤレス送信機 IP55防雨構造

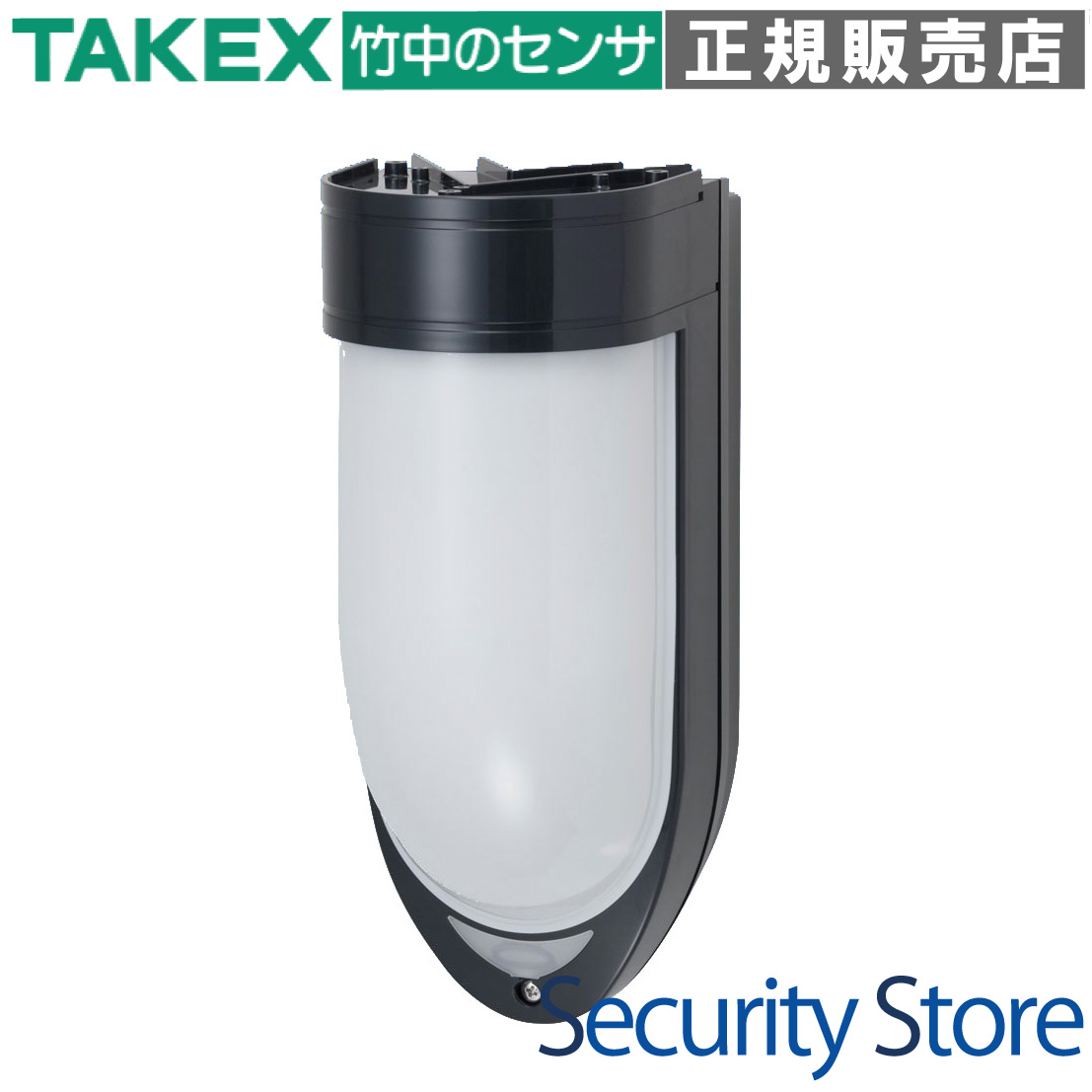

TXF-127N(G) 屋外・屋内用パッシブセンサ送信機（面警戒・４周波切替対応型）

独自のトリプルミラー方式と高度な信号処理を採用した、完全ワイヤレス・独立電源駆動のパッシブセンサー送信機です。配線困難な屋外現場でも、長距離警戒網を即座に構築し、誤動作を極限まで抑えた高信頼の監視を実現します。

型番： TXF-127N(G)
製品名： 屋外・屋内用パッシブセンサ送信機
検出方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
主な用途： 外周警戒、駐車場監視、資材置き場の侵入検知、高所からの面警戒
設置場所： 屋外・屋内の壁面（IP55相当）
電源： 専用リチウム電池（DC3.6V）独立駆動

資料ダウンロード

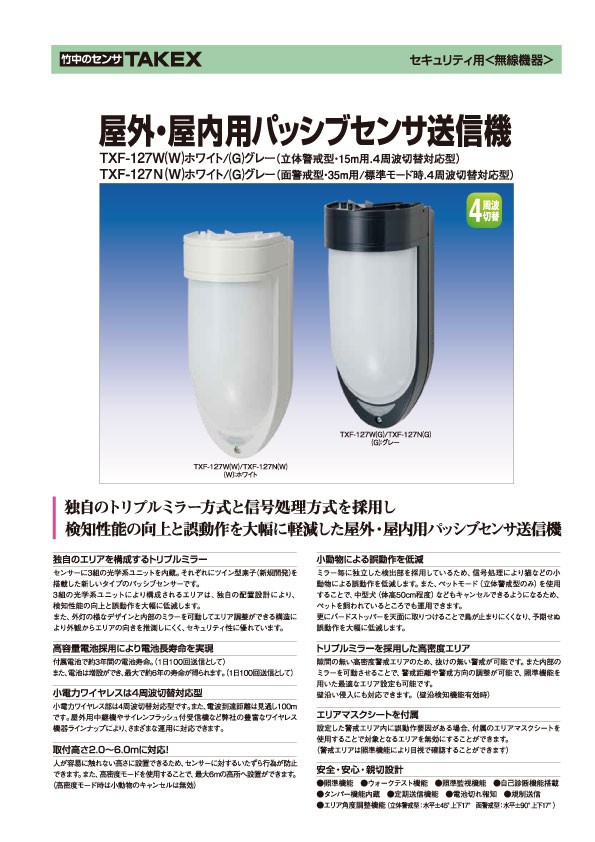

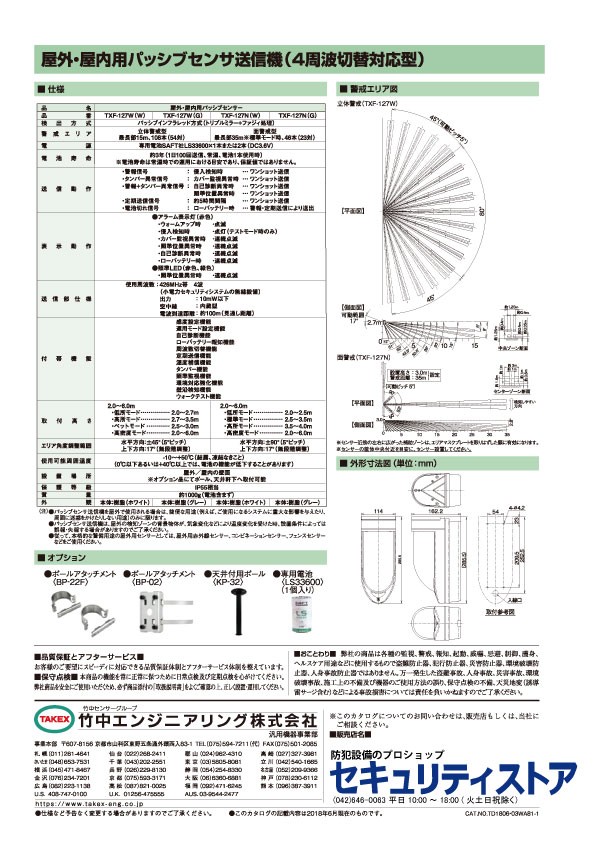

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

配線が困難な屋外構造物への設置
高所からの広範囲（最長35m）な面警戒
駐車場や工事現場などの一時的なセキュリティ強化
小動物による誤報を抑えたい外周監視

導入前に確認したいポイント

送信周波数（426MHz帯）が受信機と一致するか
設置高さが2.0m〜6.0mの範囲内か
専用電池（LS33600）の予備確保
警戒エリア内に揺れる樹木や熱源がないか

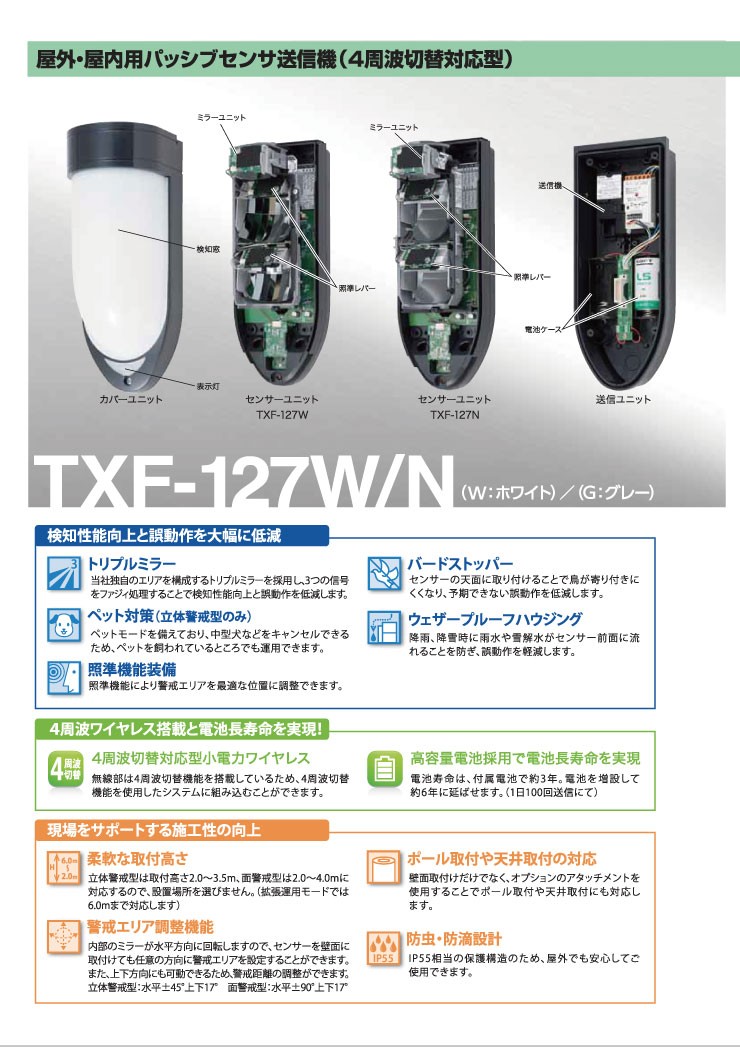

特長

独自のエリアを構成するトリプルミラーとファジィ処理

センサー内に3組の光学系ユニットを内蔵。それぞれに新規開発のツイン型素子を搭載し、独自の配置設計により隙間のない高密度な警戒エリアを構成します。検知信号は内蔵マイクロプロセッサによるファジィ理論で解析され、小動物や気象変化による誤報を大幅に低減します。

最大約6年の長寿命を実現する独立電源設計

専用リチウム電池（LS33600）1本で約3年の動作が可能です。さらに電池の増設が可能で、最大2本使用時には約6年の長寿命運用をサポート。信号線だけでなく電源配線も不要なため、設置コストを大幅に削減できます。

多様な現場に対応する4周波切替対応ワイヤレス

小電力ワイヤレス部は、混信を回避しやすい4周波切替方式を採用。見通し約100mの長距離伝送が可能で、弊社の豊富なワイヤレス受信機ラインナップと組み合わせることで、柔軟なシステム構築が可能です。

取付高さ2.0m〜6.0mの柔軟な設置性

通常パッシブセンサーでは困難な高所設置に対応。人が容易に触れない高さに設置することでいたずらを防止できます。高密度モードを使用すれば、最大6.0mの高さからでも確実な検知力を維持します。

高度な小動物キャンセルアルゴリズム

ミラーごとに独立した検出部を採用し、それぞれの信号を個別処理することで、猫などの小動物による誤動作を低減します。ペットを飼育している環境でも運用可能なペットモード（立体警戒型のみ）も搭載しています。

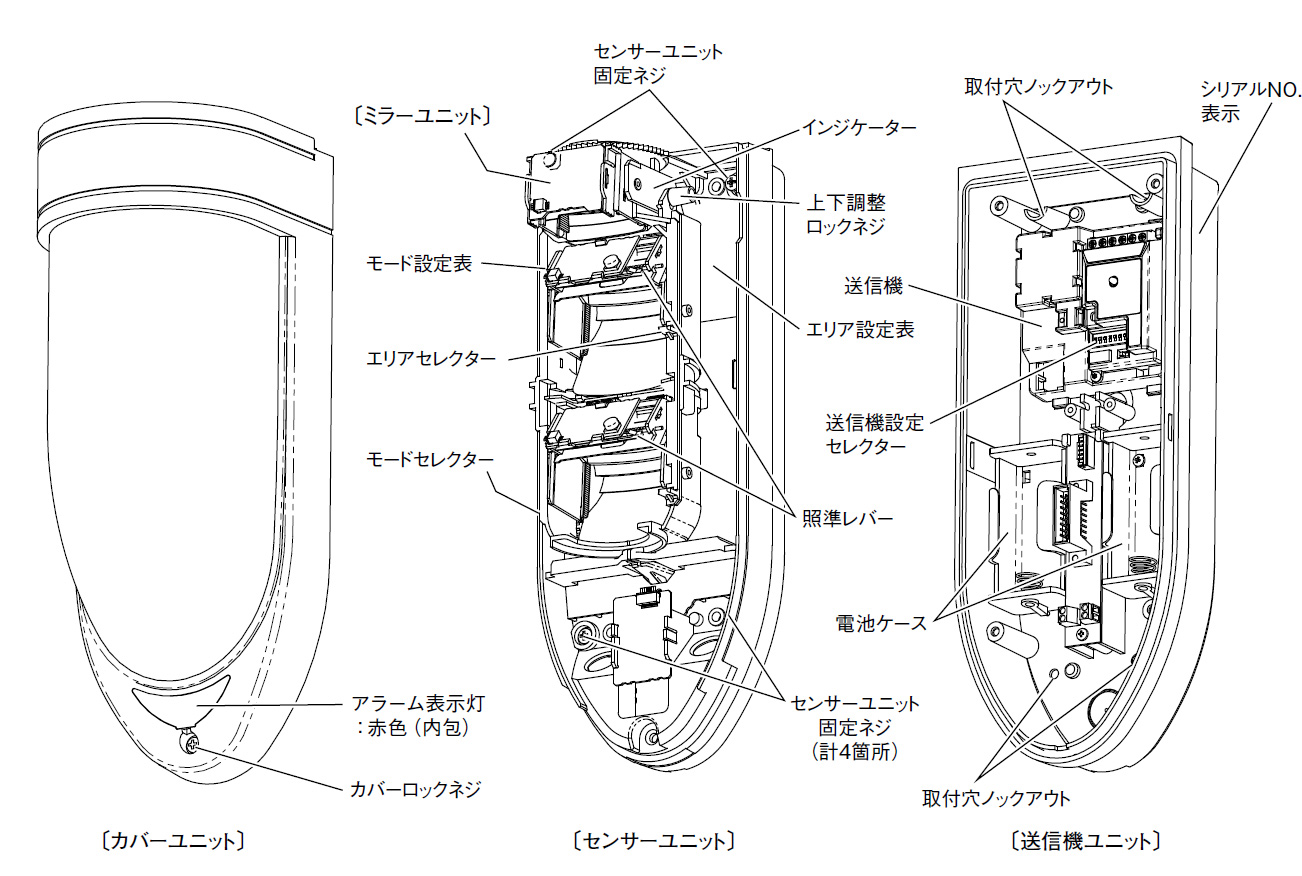

セキュリティ性を高める内部ミラー可動構造

外灯のようなデザインを採用し、さらに内部のミラーを可動させてエリア調整を行う構造のため、外観からはセンサーがどの方向を向いているか推測しにくくなっています。これにより、センサーの死角を突く侵入を未然に防ぎます。

エリアマスクシートによる精緻なエリア設定

設定した警戒エリア内に、やむを得ず誤動作要因（揺れる草木など）が含まれる場合、付属のエリアマスクシートを使用して特定の検知ゾーンのみを無効化できます。照準機能により目視でエリアを確認しながら調整が可能です。

現場保守を支える充実の自己診断・監視機能

カバーを外された際のタンパー報知はもちろん、電池切れ報知、センサー回路の断線を監視する自己診断機能、さらに調整レバーの戻し忘れを防ぐ照準監視機能など、長期運用を支える安心設計が施されています。

    選定時に評価したい強み
    完全独立駆動： 信号・電源ともに配線が一切不要で、場所を選ばず設置可能。
高所対応力： 最大6.0mの取付高さに対応し、死角の少ない面警戒が可能。
低誤報性能： トリプルミラーとファジィ処理による、屋外環境に強い検知能力。
運用効率： 定期送信機能により、常に正常動作を遠隔監視できる信頼性。



LED表示や動作状態

ステータス	アラーム表示灯（赤）	内容・対処
ウォームアップ	1秒周期の点滅	電源投入後、約1分間の動作準備中。
侵入検知	約1秒間点灯	テストモード時のみ。物体を検知した際に点灯。
ローバッテリー	連続点滅	電池電圧の低下。速やかに新品電池に交換してください。
照準位置異常	高速連続点滅	調整用レバーが定位置に戻っていません。
自己診断異常	連続点滅	センサー回路等の断線・破損検知。点検が必要です。

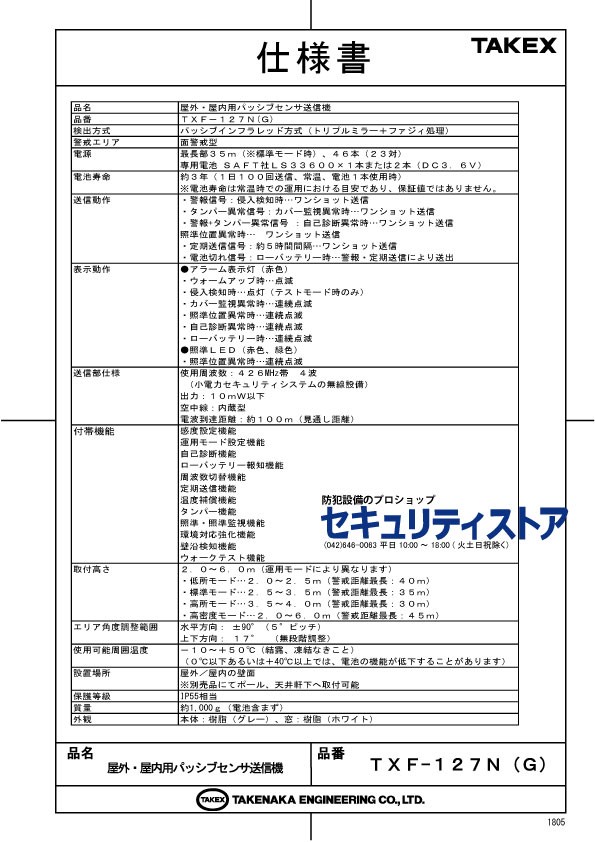

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサ送信機
品番	TXF-127N(G)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）

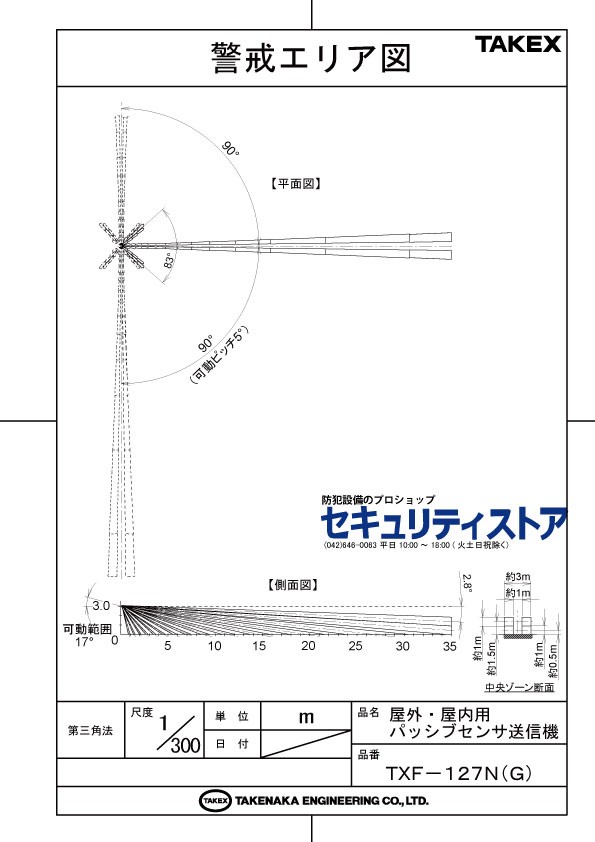

警戒エリア	面警戒型　最長部35m※標準モード時、46本（23対）
電源	専用電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時） ※電池寿命は常温時での運用における目安であり、保証値ではありません。
送信動作	警報信号：侵入検知時…………ワンショット送信タンパー異常信号：カバー監視異常時…ワンショット送信警報＋タンパー異常個号：自己診断異常時……ワンショット送信／照準位置異常時……ワンショット送信定期送信信号：約5時間間隔…………ワンショット送信電池切れ信号：ローバッテリー時…警報・定期送信により送出
表示動作	●アラーム表示灯（赤色）：ウォームアップ時（点滅）、侵入検知時（点灯※テストのみ）、カバー監視異常、照準位置異常、自己診断異常、ローバッテリー時（各連続点滅） ●照準LED（赤色、緑色）：照準位置異常時（連続点滅）
送信部仕様	使用周波数：426MHz帯 4波（小電力セキュリティシステム無線設備）出力：10mW以下、電波到達距離：約100m（見通し）
付帯機能	感度設定、運用モード設定、自己診断、ローバッテリー報知、周波数切替、定期送信、温度補償、タンパー、照準監視、環境対応強化、壁沿検知、ウォークテスト

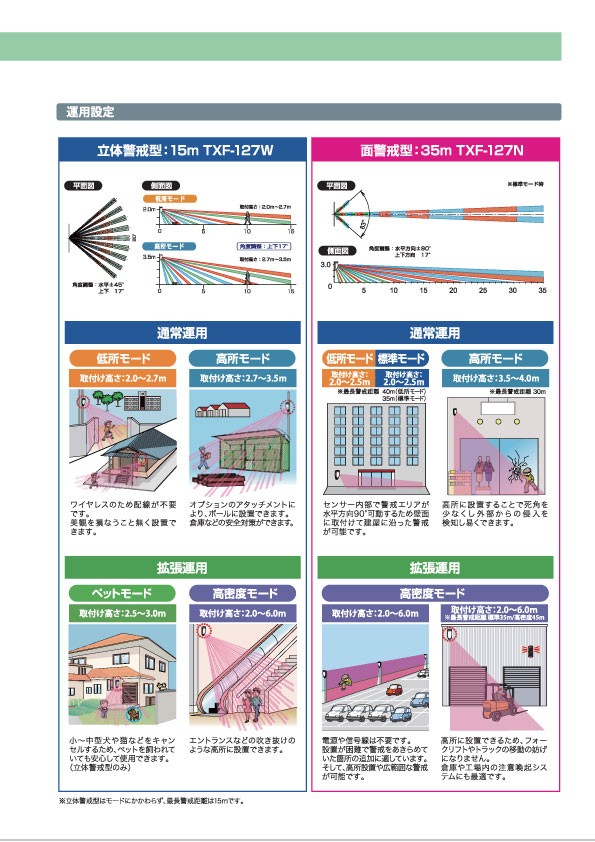

取付高さ	2.0〜6.0m（低所、標準、高所、高密度モード設定による）
エリア角度調整範囲	水平方向：±90°（5°ピッチ）、上下方向：17°（無段階調整）
使用可能周囲温度	－10℃〜＋50℃（結露、凍結なきこと）
設置場所	屋外／屋内の壁面（オプション使用でポール・天井可）
保護等級	ＩＰ５５相当
質量	約1,000g（電池含まず）

FAQ

Q：電池寿命はどのくらいですか？ A：付属のリチウム電池1本で、1日100回送信・常温環境にて約3年間が目安です。電池を2本使用することで、約6年まで延ばすことが可能です。

Q：雨のかかる屋外でもそのまま設置できますか？ A：はい、IP55相当の防雨構造を備えているため、屋外の壁面にそのまま設置いただけます。

Q：猫や鳥などの小動物で誤報が出ることはありますか？ A：トリプルミラーによる独立検出と信号処理により小動物による誤動作を低減しています。また、別売のバードストッパーを使用することで鳥の影響もさらに抑えられます。

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。障害物がある場合は中継機のご使用を検討ください。

Q：取り付け高さに制限はありますか？ A：2.0mから最大6.0mまで対応しています。設置高さに合わせて内部の運用モード（DIPスイッチ）を必ず設定してください。

Q：センサーが動いているか確認する方法はありますか？ A：電源投入後やカバー開閉後の5分間は「ウォークテストモード」となり、検知時にアラーム表示灯が点灯してエリアの確認ができます。

Q：電池が切れたらどうなりますか？ A：アラーム表示灯が点滅するとともに、受信機へ電池切れ信号を送信してお知らせします。

Q：定期送信信号とは何ですか？ A：約5時間ごとに生存確認のための信号を送信します。受信機側でこの信号が途絶えた場合に異常として検知することで、盗難や破壊、電波障害を把握できます。

Q：夏場などの温度が高い環境でも正しく検知しますか？ A：温度補償機能を搭載していますが、人体と背景の温度差が小さくなる場合は感度設定を「130%（高感度）」に変更することで検知力を維持できます。

Q：照準監視機能とは何ですか？ A：エリア調整用の照準レバーを調整位置（右側）にしたままカバーを閉じようとすると、警告点滅してお知らせする機能です。
