屋外・屋内用パッシブセンサ送信機（面警戒・４周波切替対応型） [TXF-127N(W)]

Q: ペット（犬・猫）がいる環境でも使えますか？

はい。トリプルミラーと信号処理により小動物による誤動作を抑えており、さらにペットモードにより中型犬程度までのキャンセルが可能です。

Q: 高い位置に設置できますか？

はい。高密度モードを使用することで、最大6mの高さから警戒可能です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング屋外用センサーパッシブインフラレッド方式ワイヤレス(426MHz) IP55防雨構造

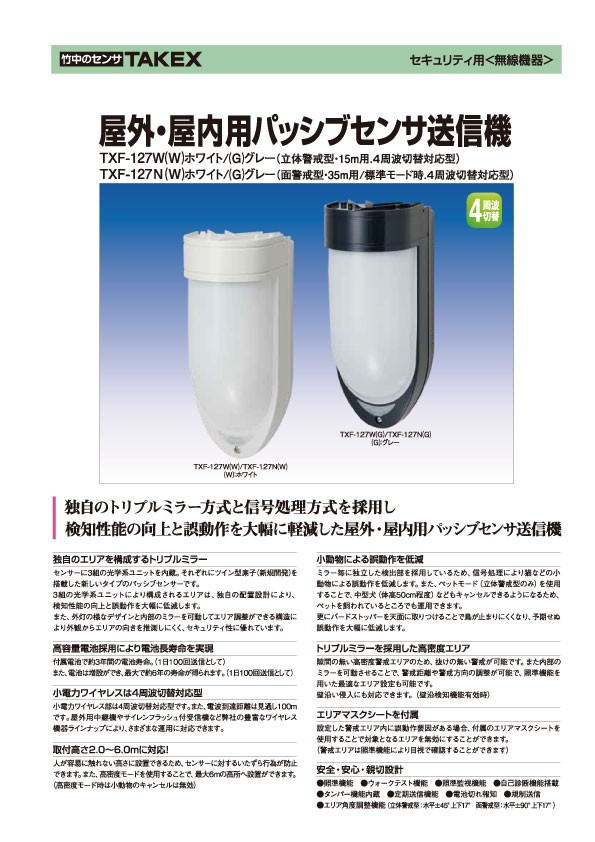

TXF-127N(W) 屋外・屋内用パッシブセンサ送信機（面警戒・4周波切替対応型）

独自のトリプルミラー方式と最新の信号処理アルゴリズムを採用し、屋外・屋内の広範囲（最長35m）を確実にカバーするハイエンド・パッシブセンサ送信機です。電源配線・信号線が不要な完全ワイヤレス仕様のため、設置場所を選ばず迅速なセキュリティ構築を可能にします。

型番： TXF-127N(W)
製品名： 屋外・屋内用パッシブセンサ送信機
検出方式： パッシブインフラレッド（PIR）方式：トリプルミラー＋ファジィ処理
主な用途： 外周警戒、駐車場監視、資材置き場、工場・倉庫の防犯
通信・電源： 426MHz帯ワイヤレス（見通し100m）／リチウム電池駆動
調整機能： トリプルミラー可動式、取付高さ2.0m〜6.0m対応

資料ダウンロード

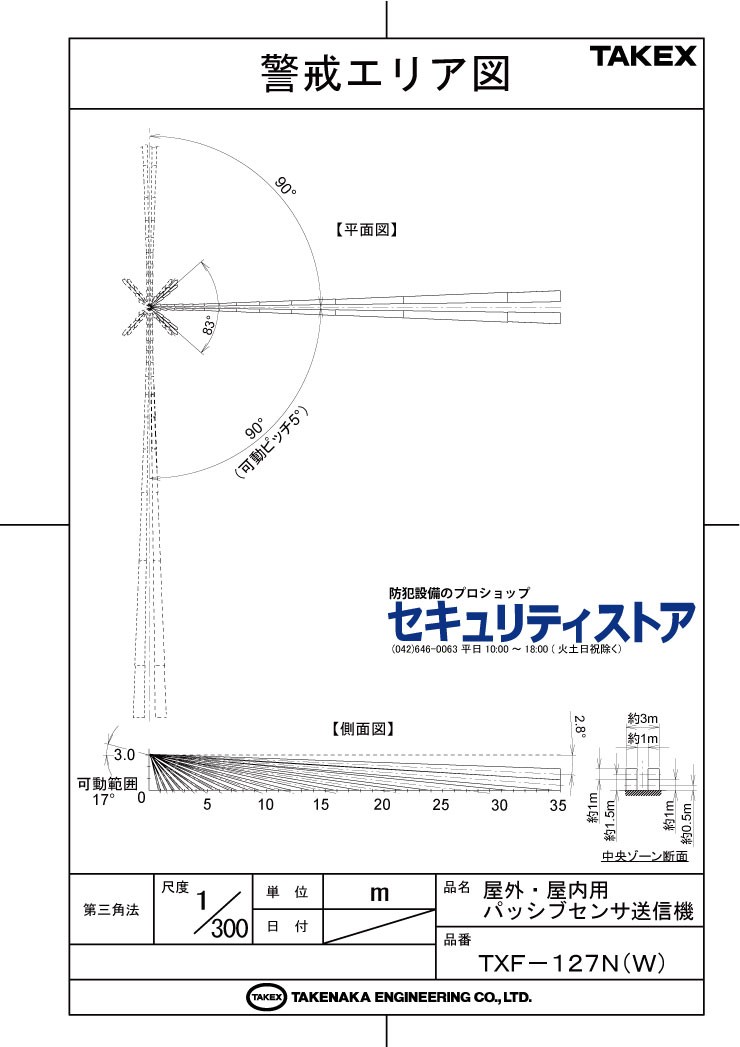

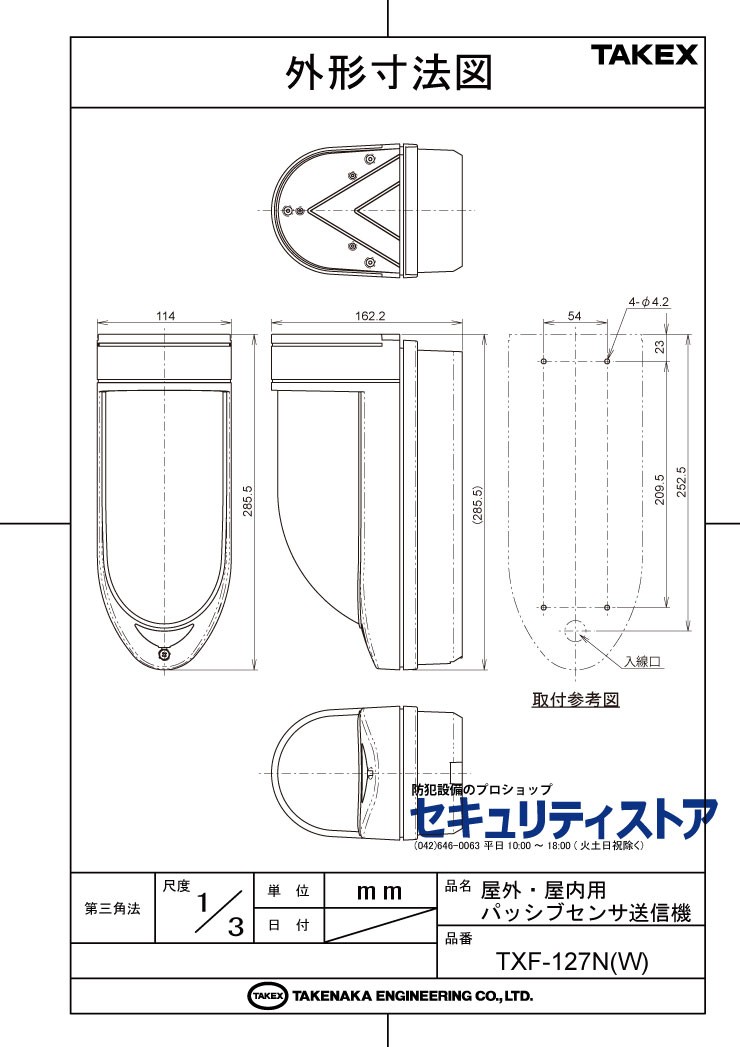

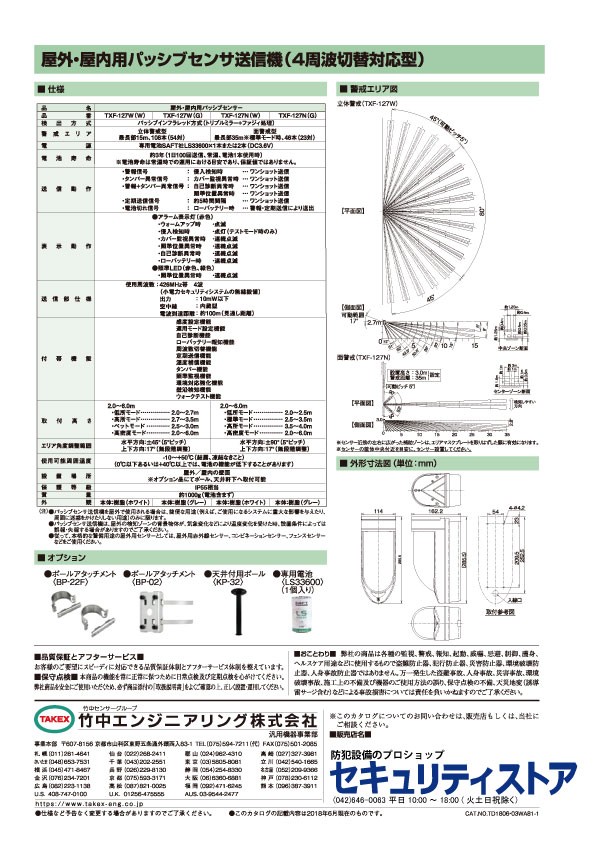

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の外周警戒や資材置き場の盗難対策
広大な駐車場の不審者検知
配線が困難な屋外施設の一時的な警戒
高所設置が必要な重要施設の監視
小動物による誤報が懸念される環境

導入前に確認したいポイント

警戒距離がモードごとの定格内か（最大35m〜45m）
受信機との間に電波を遮る大きな鉄筋壁がないか
エリア内に揺れる樹木やのぼり旗がないか
取付高さ（2.0m〜6.0m）の確保が可能か
電池交換のメンテナンスサイクル（約3年〜6年）

特長

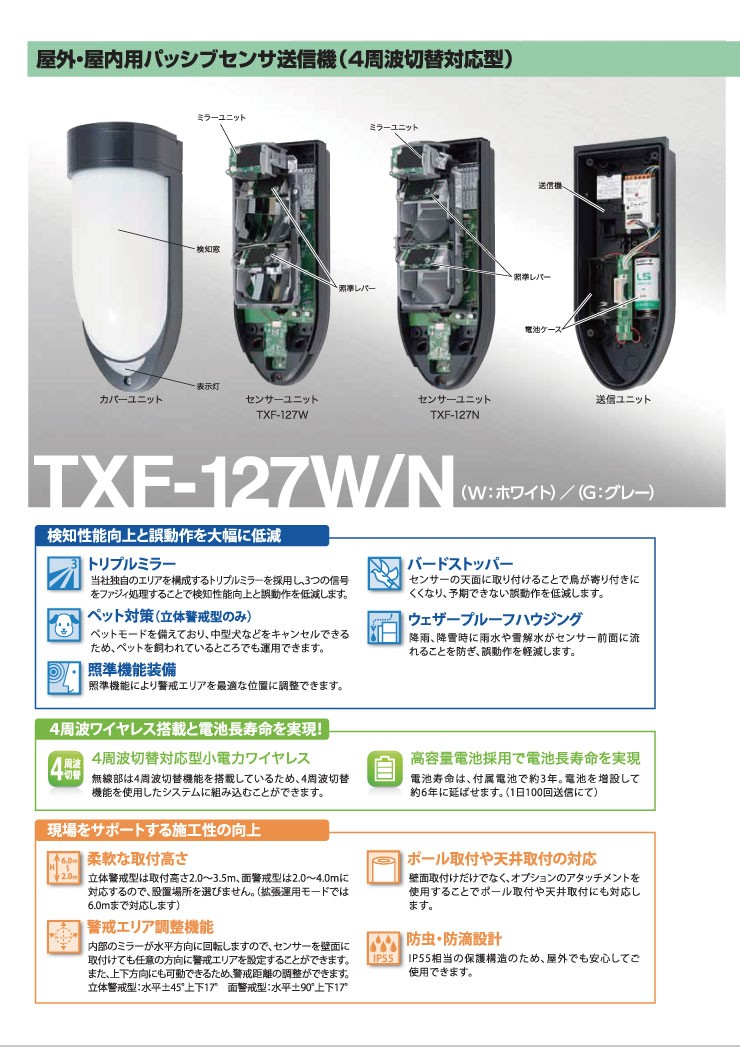

独自のエリアを構成するトリプルミラーシステム

センサー内部に3組の光学系ユニットを独立して内蔵。新規開発のツイン型素子を各ユニットに搭載することで、隙間のない高密度な警戒エリアを実現しました。独自の配置設計により、検知性能を維持しながら外乱要因による誤動作を大幅に抑制します。

最大45mの広範囲面警戒をカバー

高密度モードを使用することで、面警戒型として最大45m（標準モード時は35m）のロングスパンを1台で監視可能です。駐車場や工場の外周など、広域な防犯ポイントを効率的にカバーできます。

取付高さ最大6.0m対応による「いたずら防止」

一般的なセンサーが届かない高所への設置が可能です。人が容易に触れられない高さ（2.0m〜6.0m）に設置することで、センサーに対する物理的な破壊やいたずら行為、マスキング等の妨害行為を未然に防ぎます。

小動物による誤動作を低減する高度な識別機能

独立したミラーごとの信号をファジィ処理で解析。犬や猫などの小動物が地面を移動する際の信号を識別し、誤動作を低減します。さらにペットモードを活用することで、体高50cm程度の中型犬もキャンセル可能です。

配線不要、高容量電池による長寿命運用

SAFT社製リチウム電池を採用。標準1本で約3年、オプションでもう1本増設すれば最大で約6年間の長寿命を実現します。電源工事や信号線配線が一切不要なため、施工コストを劇的に抑えられます。

セキュリティ性を高める内部可動構造

外灯のようなデザインに加え、内部ミラーを可動させてエリア調整を行う構造のため、外部から「どの方向を検知しているか」が推測しにくくなっています。これにより、センサーの死角を突くような侵入を防ぎます。

4周波切替対応の小電力ワイヤレス

混信を避け、安定した通信を可能にする4周波切替機能を搭載。見通し約100mの到達距離を誇り、中継機を併用することでより広域なシステム構築も可能です。

バードストッパーによる鳥害対策

天面にバードストッパーを取り付けることで、鳥の飛来・停滞を防止。鳥による予期せぬ検知動作を抑制し、屋外設置時の信頼性を向上させています。

    選定時に評価したい強み
    検知の抜けがない： 46本の高密度エリア構成により、隙間を縫った侵入を許しません。
施工性の高さ： 照準LED搭載により、ターゲット地点に立って目視でエリア調整が可能です。
過酷な環境に耐える： IP55相当の防雨構造と-10℃〜+50℃の動作温度範囲を確保。
自己診断機能： 回路異常や電池切れ、タンパー、照準位置異常を常に監視し、即座に報告します。



LED表示や動作状態

本機の状態は、アラーム表示灯と照準LEDの点灯パターンで容易に判断できます。

状態	LED挙動	意味・対応
ウォームアップ	1秒周期点滅	電源投入後、約1分間の安定待機中です。
侵入検知	約1秒間点灯	テストモード時のみ。検知信号を送信したサインです。
ローバッテリー	連続点滅(1)	電池電圧が低下しています。新品のLS33600に交換してください。
照準位置異常	高速連続点滅	照準レバーが調整位置に残っています。定位置に戻してください。
自己診断異常	連続点滅(1)	内部回路に異常を検知しました。点検が必要です。

内部設定（運用モード）

設置環境に合わせて、内部のDIPスイッチで最適なモードを選択してください。

モード	取付高さ	最長警戒距離	主な用途
低所モード	2.0m 〜 2.5m	40m	標準的な壁面設置。小動物対策と感度のバランス型。
標準モード	2.5m 〜 3.5m	35m	駐車場や外周警戒に最適な推奨設定。
高所モード	3.5m 〜 4.0m	30m	トラック等の大型車両を避ける高所設置向け。
高密度モード	2.0m 〜 6.0m	45m	確実な検知を優先する環境。極端な高所設置時。

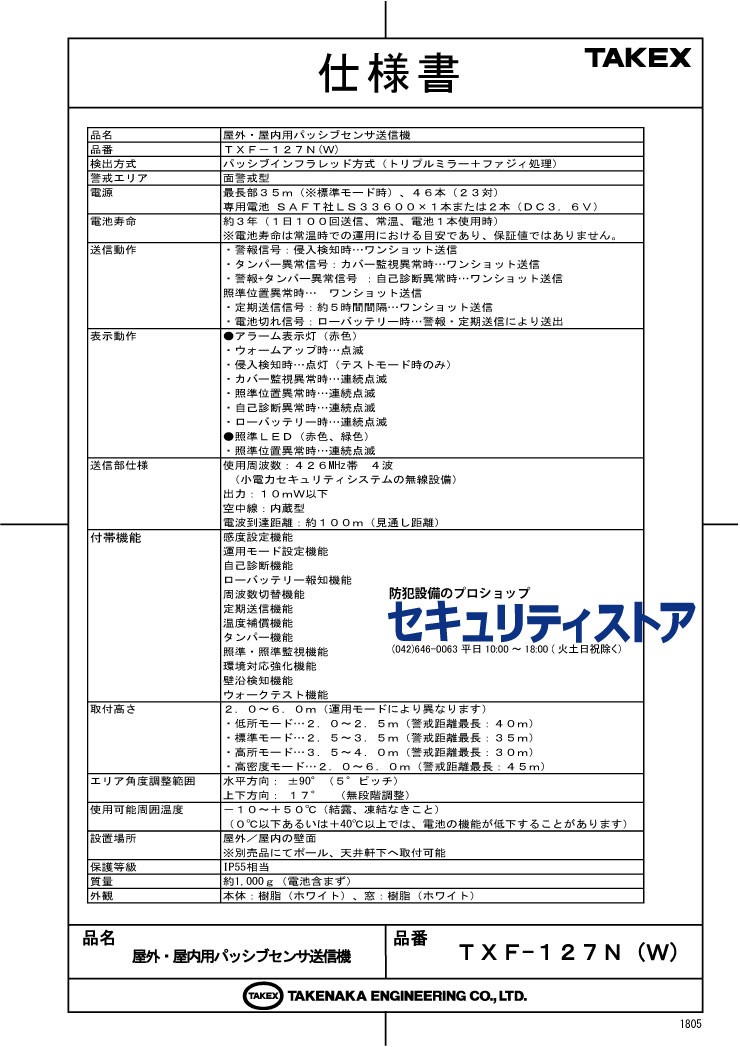

製品仕様

項目	内容
品名 / 品番	屋外・屋内用パッシブセンサ送信機 / TXF-127N(W)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	面警戒型　最長部35m（標準モード時）、46本（23対）
電源	専用電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時）／約6年（2本使用時）
送信動作	警報、タンパー、自己診断異常、照準位置異常、定期送信（約5時間間隔）、電池切れ
送信周波数	426MHz帯 4波（小電力セキュリティシステム）
電波到達距離	約100m（見通し距離）
取付高さ	2.0m 〜 6.0m（運用モードにより異なる）
エリア角度調整	水平方向：±90°（5°ピッチ）／上下方向：17°（無段階）
使用周囲温度	－10℃〜＋50℃（結露・凍結なきこと）
設置場所	屋外／屋内の壁面（別売オプションでポール、天井軒下も可能）
保護等級	ＩＰ５５相当
質量	約1,000g（電池含まず）
外観	本体：樹脂（ホワイト）

FAQ

Q：電池寿命はどのくらいですか？ A：1日100回送信、常温環境において、専用電池1本で約3年、2本使用時で約6年が目安となります。

Q：屋外で使用しても雨の影響は受けませんか？ A：IP55相当の防雨構造ですので、屋外の壁面等にそのまま設置いただけます。

Q：ワイヤレスの電波はどのくらい届きますか？ A：見通し距離で約100mです。障害物がある場合は距離が短くなるため、中継機の導入をご検討ください。

Q：ペット（犬・猫）がいる環境でも使えますか？ A：はい。トリプルミラーと信号処理により小動物による誤動作を抑えており、さらに「ペットモード」により中型犬程度までのキャンセルが可能です。

Q：高い位置に設置できますか？ A：高密度モードを使用することで、最大6mの高さから警戒可能です。いたずら防止に効果的です。

Q：夜間でも検知できますか？ A：パッシブインフラレッド方式（人体の熱を検知）のため、周囲の明暗に関わらず夜間でも確実に検知可能です。

Q：受信機への登録はどのように行いますか？ A：受信機を登録モードにし、本機のセンサー前で手を振って発報させるか、本体に記載されたシリアルNo.を手動入力することで登録できます。

Q：電池切れはどのようにわかりますか？ A：本体LEDが点滅するほか、受信機へ「電池切れ信号」を送信するため、手元で異常を把握できます。

Q：夏の暑い時期に感度が落ちることはありますか？ A：温度補償機能を搭載していますが、気温と体温の差が少ない場合は感度設定を「高感度（130%）」に上げる調整が有効です。

Q：定期送信機能とは何ですか？ A：約5時間ごとに生存信号を送信する機能です。受信機側で電波が途絶えた場合に「送信機の破壊や盗難」を検知するために使用します。
