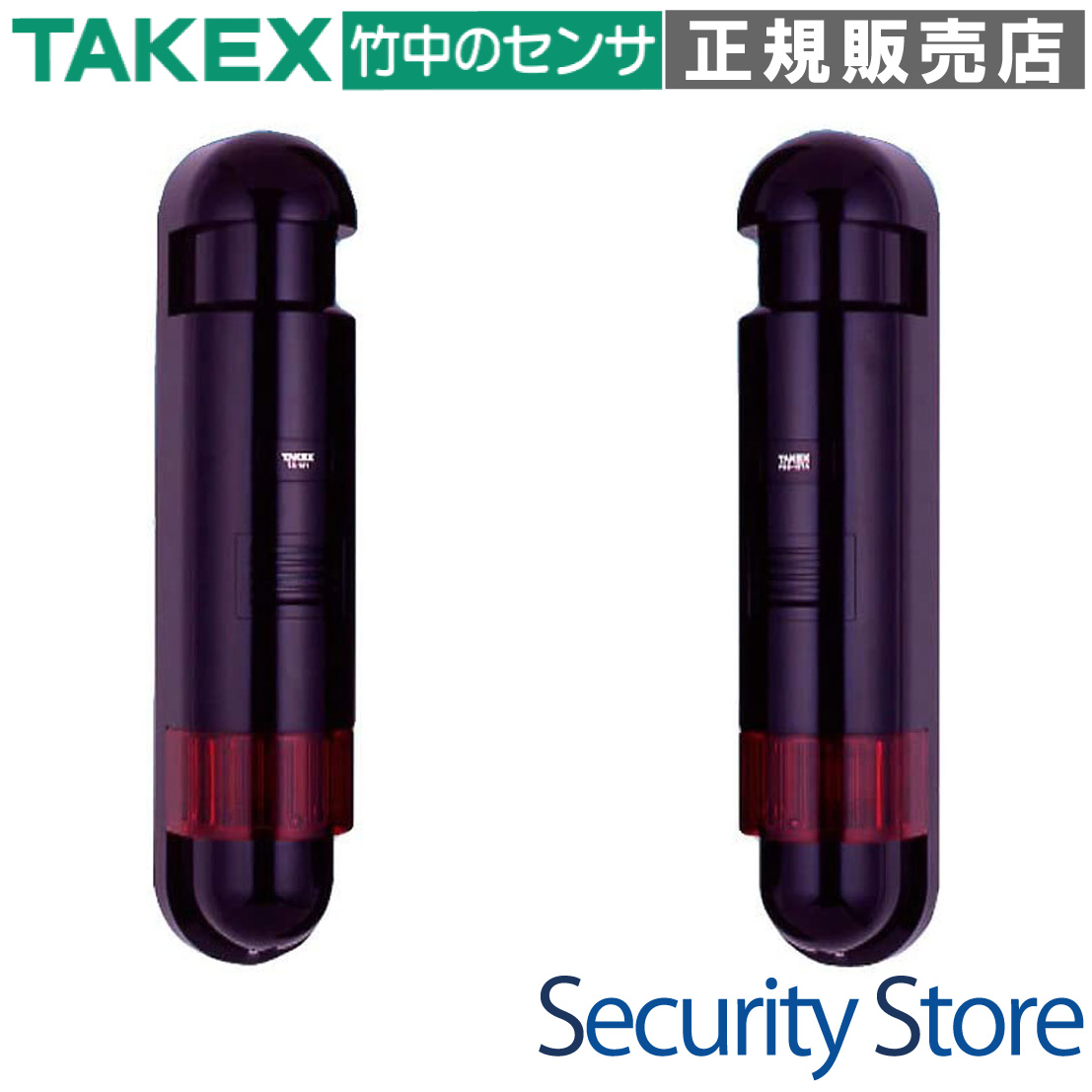

赤外線センサー付きフラッシュ・サイレン [PBS-20TA]

赤外線センサー付きフラッシュ・サイレン [PBS-20TA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋外境界警戒 AC100V仕様 威嚇機器一体型

PBS-20TA 赤外線センサー付きフラッシュ・サイレン

窓やフェンスなどの境界監視に最適な、赤外線センサー・フラッシュライト・サイレンが一体となった屋外用威嚇機器です。侵入者を検知した瞬間に強力な光と音で報知・撃退し、警報システムへの連動も可能です。AC100V電源に直接対応した施工性の高いモデルです。

  • 型番： PBS-20TA
  • 製品名： 赤外線センサー付きフラッシュ・サイレン（AC100V仕様）
  • 方式 / カテゴリ： 近赤外線パルスビーム遮断方式（上下2ビームAND検知）
  • 警戒距離： 屋外20m以内 / 屋内30m以内
  • 主な用途： 工場・倉庫の境界警戒、住宅の侵入抑制、工事現場の資材盗難防止
  • 電源： AC100V (50/60Hz)
PBS-20TA 赤外線センサー付きフラッシュ・サイレン

資料ダウンロード

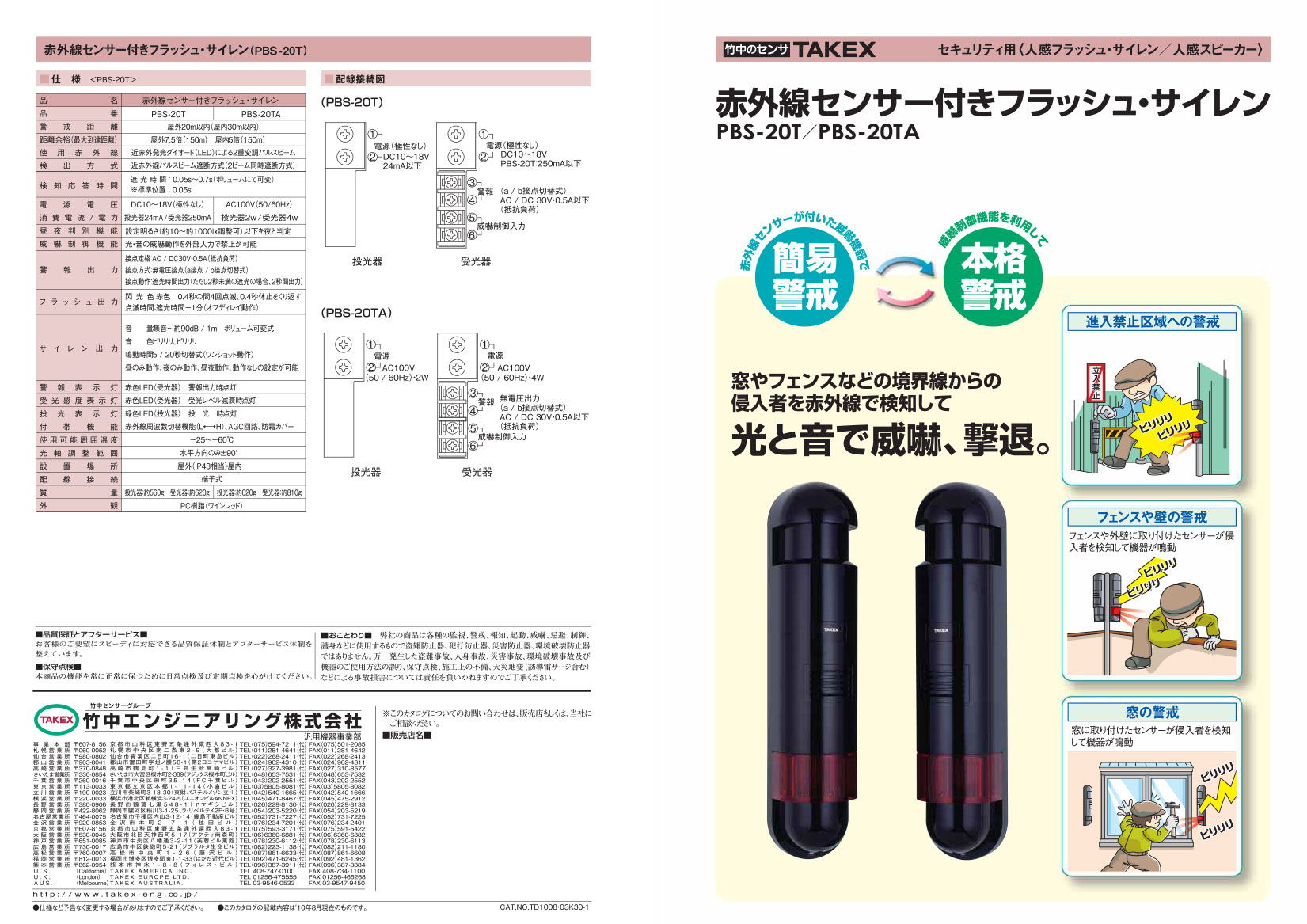

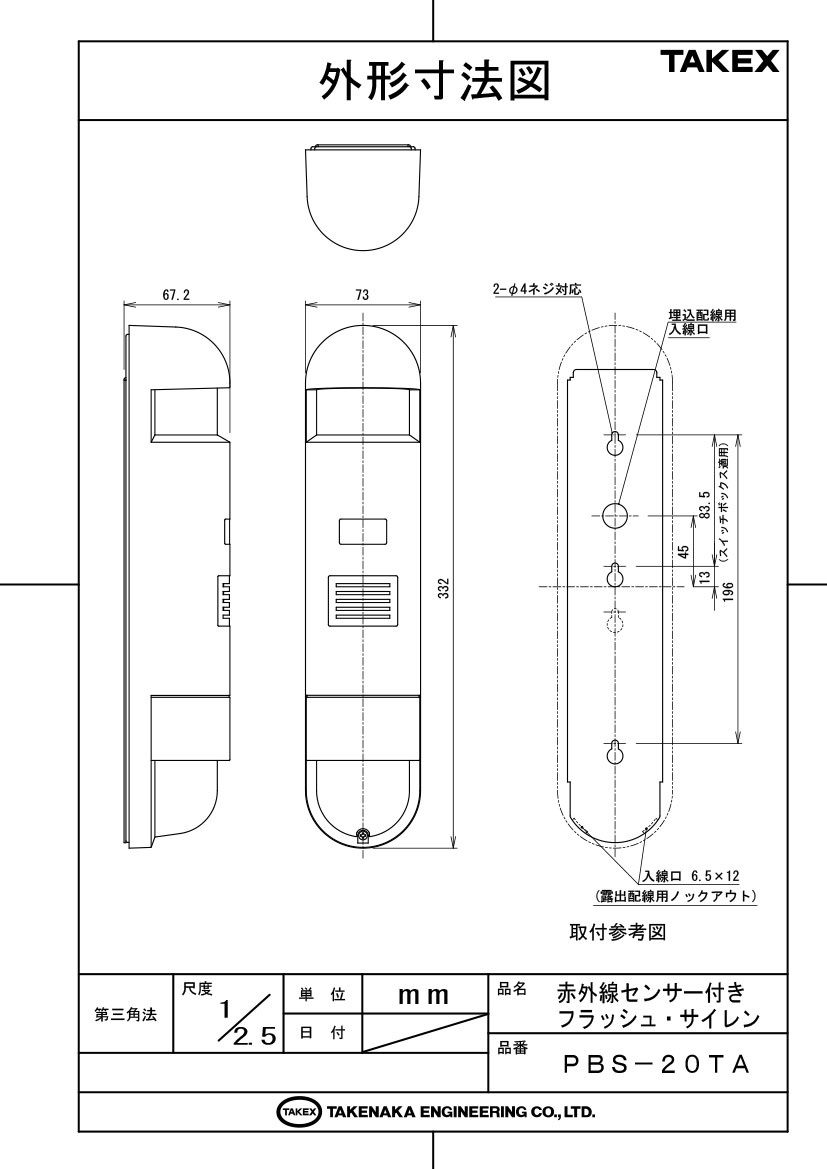

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の外周フェンスにおける乗り越え検知
  • 資材置き場や駐車場への夜間侵入対策
  • 店舗の窓際や通用口の境界警戒
  • 重要施設の敷地内への立ち入り規制

導入前に確認したいポイント

  • 電源がAC100Vであることを確認（DC仕様はPBS-20T）
  • 投光器と受光器を「完全に同じ高さ」に設置可能か
  • 光軸付近に反射物（ガラスや鏡面壁）がないか
  • AC電源の結線には電気工事士の資格が必要です

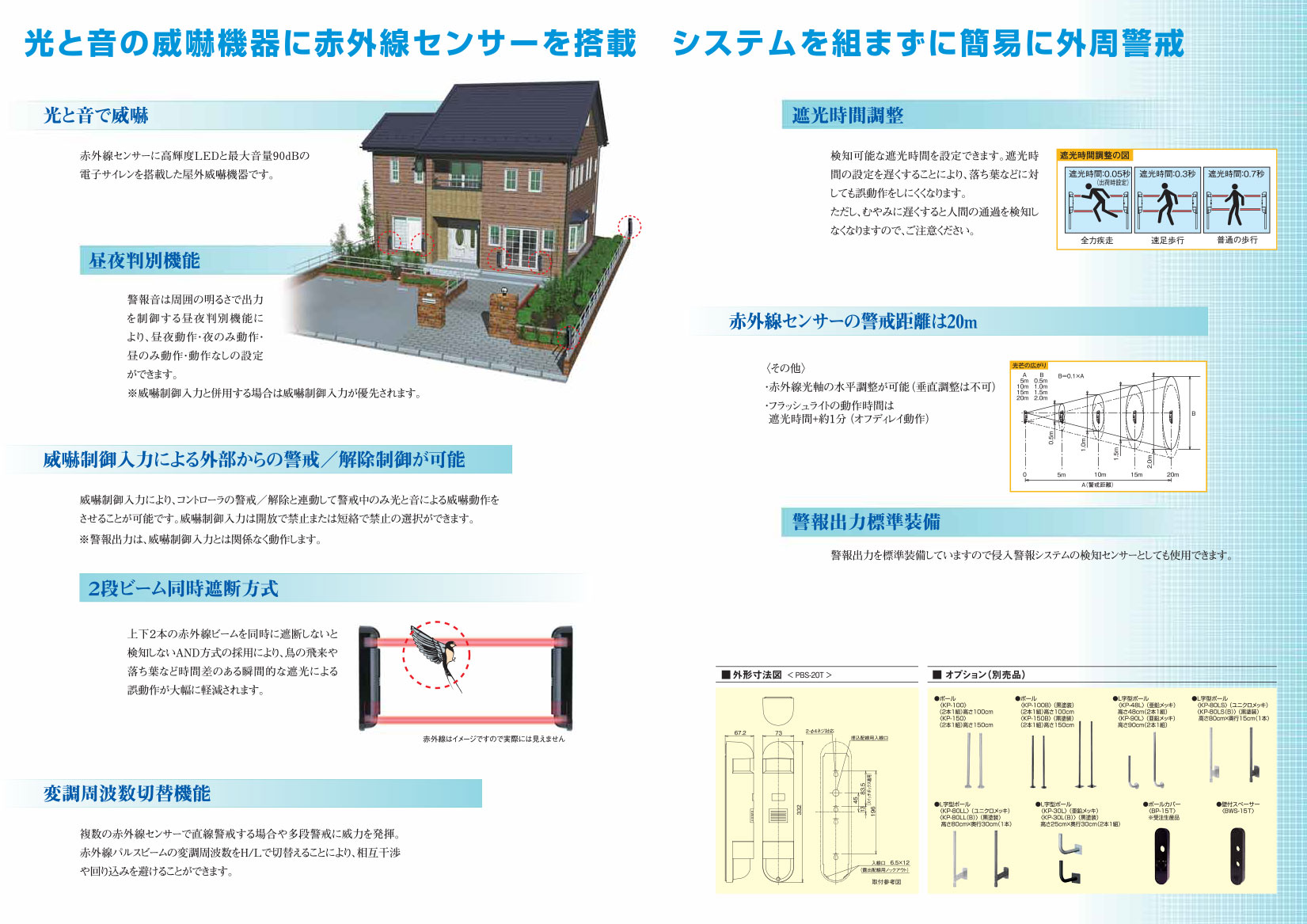

特長

高信頼性「2段ビーム同時遮断」AND検知方式

上下2本の赤外線ビームを同時に遮断しないと検知しない方式を採用。鳥の飛来や落ち葉、小動物など、片方のビームのみを遮る瞬間的な遮光による誤動作を大幅に軽減し、人間の侵入のみを確実に捉えます。

強力なフラッシュライトと電子サイレンを搭載

検知と同時に、高輝度LEDによる赤いフラッシュ光と最大約90dBの大音量サイレンが作動。侵入者に対して直接的な心理的プレッシャーを与え、被害を未然に防ぐ「現場威嚇」に特化した設計です。

外部システムと連動する「威嚇制御入力」

外部コントローラーやタイマーからの無電圧接点入力により、警戒中のみ威嚇動作を有効化させることが可能です。営業時間中はサイレンを鳴らさず、夜間無人時のみ動作させるといった高度な運用を実現します。

環境に合わせた「昼夜判別機能」

内蔵の照度センサーにより、周囲の明るさに応じて「昼夜動作」「夜のみ動作」「昼のみ動作」「動作なし」をプログラミング可能。周囲への騒音配慮が必要な環境でも、夜間のみ動作させる等の柔軟な設定が選べます。

二重変調パルスビームによる抜群の対外乱光性能

自機が発する赤外線信号を特殊な二重変調パルス化。太陽光や車のヘッドライトといった強力な外乱光の影響を排除し、過酷な屋外環境下でも安定した検知能力を維持します。

相互干渉を防ぐ「変調周波数切替機能」

赤外線パルスビームの周波数をH/Lで切り替え可能。複数台を直線状に並べる場合や、2段に積み重ねて設置する場合でも、周波数を分けることでセンサー同士の相互干渉や回り込みを確実に回避できます。

現場状況に合わせた「遮光時間調整」

侵入者が光を遮る時間を0.05秒から0.7秒の間で調整可能。落ち葉が舞いやすい環境では少し遅めに設定するなど、現場の特性に合わせたチューニングが行えます。

システム拡張用の警報出力端子

威嚇動作とは独立した「警報出力」を標準装備。侵入警報パネルへの信号送りや、ネットワークカメラの録画トリガーとして使用でき、セキュリティシステムの中核を担います。

選定時に評価したい強み

  • AC100V直結： 外部アダプタや電源装置を介さず、100V電源をそのまま利用可能。
  • オフディレイ動作： フラッシュライトは検知終了後も1分間点滅を継続。事後の確認を容易にします。
  • 耐候性能： -25℃から+60℃まで対応し、寒冷地から酷暑環境まで設置可能です。
  • 光軸調整の柔軟性： 水平方向に±90°調整可能なため、壁面設置だけでなくポール設置にも対応。

LED表示と動作状態

表示灯・デバイス 動作内容 現場での意味合い
投光表示灯（緑） 投光器：常時点灯 電源が正常に供給され、赤外線を発射しています。
受光感度表示灯（赤） 受光器：点灯 受光レベルが不足しています。光軸調整が不十分または遮断中です。
警報表示灯（赤） 受光器：点灯 センサーが侵入を検知し、警報を出力しています。
フラッシュライト 受光器：点滅 検知時に0.4秒サイクルで点滅。検知後1分間継続します。

配線・設置ガイド

推奨配線距離（AC100V供給時）

本機はAC100V仕様のため、電圧降下の影響をDC仕様よりも受けにくいですが、適切な電線径の使用を推奨します。AC結線部は感電防止のため確実に絶縁処理を行ってください。

光芒（ビーム）の広がりについて

赤外線ビームは距離に比例して広がります。距離20m地点では直径約2.0mの範囲に広がるため、ビームの経路付近に反射しやすい壁や窓ガラスがある場合は、約1m以上離して設置することを推奨します。

製品仕様

項目 内容
品名赤外線センサー付きフラッシュ・サイレン
品番PBS-20TA
警戒距離屋外20m以内（屋内30m以内）
距離余裕屋外：7.5倍（150m） 屋内：5倍（150m）
使用赤外線近赤外発光ダイオード（LED）による二重変調パルスビーム
検出方式近赤外線パルスビーム遮断方式（2ビーム同時遮断方式）
検知応答時間遮断時間：0.05s〜0.7s（ボリュームにて可変 / 標準位置：0.05s）
電源電圧AC100V（50／60Hz）
消費電力（電流）投光器2W／受光器4W
昼夜判別機能設定明るさ（約10〜約1000lx調整可）以下を夜と判定
威嚇制御機能光・音の威嚇動作を外部入力で禁止が可能
外部入力：無電圧接点（a接点／b接点切替式）
警報出力接点定格：AC／DC30V・0.5A（抵抗負荷）
接点方式：無電圧接点（a接点／b接点切替式）
接点動作：遮断時間出力（ただし2秒未満の遮光の場合、2秒間出力）
フラッシュ出力閃光色：赤色 0.4秒の間4回点滅、0.4秒休止を繰り返す
点滅時間：遮光時間＋1分（オフディレイ動作）
サイレン出力音量：無音〜約90dB／1m（ボリューム可変）
音色：ピリリリ、ピリリリ
鳴動時間：5／20秒切替式（ワンショット動作）
昼/夜各モード、昼夜連続、動作なしの設定可
付帯機能赤外線周波数切替機能（L←→H）、AGC回路、防霜カバー
使用可能周囲温度－25℃〜+60℃（結露・氷結なきこと）
光軸調整範囲水平方向のみ：±90°（上下機構なし）
設置場所・構造屋内・屋外（防雨構造IP43相当）
質量投光器：約620g / 受光器：約810g
付属品取付ネジφ4×20、ポール固定金具、ポール取付板

FAQ

Q：PBS-20TとPBS-20TAの違いは何ですか？ A：最も大きな違いは電源仕様です。PBS-20TはDC10V〜18V仕様、PBS-20TA（本製品）はAC100V仕様です。設置場所で用意できる電源に合わせてお選びください。
Q：小動物による誤報はありますか？ A：本製品は「上下2本のビームを同時に遮断」した時のみ発報するAND検知方式です。猫などの小動物が片方のビームを遮るだけでは発報しないため、誤報は極めて少なくなっています。
Q：サイレンの音を消して、フラッシュ光だけにすることはできますか？ A：はい、可能です。内部の音量ボリュームを最小にするか、DIPスイッチの設定により鳴動動作をオフに設定できます。
Q：昼間はサイレンを鳴らしたくないのですが可能ですか？ A：はい。昼夜判別機能により、「夜のみ鳴動」させる設定が可能です。また、外部制御入力端子にタイマーなどを接続して、特定の時間帯だけ威嚇を禁止することも可能です。
Q：光軸調整にコツはありますか？ A：2段ビームのため、片方のレンズを段ボールなどで隠し、上下それぞれ個別に受光感度表示灯が消える「中央値」を狙って調整するのが確実です。
Q：最大何メートルまで監視できますか？ A：屋外で20m以内、屋内で30m以内が警戒距離です。距離余裕が7.5倍（屋外）あるため、霧や雨などの視界不良時でも安定して動作します。
Q：フラッシュライトは検知が終わるとすぐに消えますか？ A：いいえ。検知終了後も約1分間点滅を続ける「オフディレイ動作」機能を搭載しています。これにより、発報があったことを後からでも確認しやすくなっています。
Q：設置高さの推奨はありますか？ A：地面から約70cm〜90cmの高さが一般的です。これは人間の胴体部分を確実に2本同時に遮断させるための最適な高さです。
Q：防水性能はどの程度ですか？ A：IP43相当の防雨構造です。屋外での垂直設置に対応していますが、水没する場所や、横向き・逆さまの設置は避けてください。
Q：複数台を並べて使っても干渉しませんか？ A：周波数切替機能（H/L）を搭載しているため、隣り合うペアで周波数を変えることで、赤外線信号の干渉（回り込み）を防ぐことができます。
