COM-50XTH コンビネーションセンサー TAKEX 竹中エンジニアリング [COM-50XTH]

COM-50XTH コンビネーションセンサー TAKEX 竹中エンジニアリング [COM-50XTH]

販売価格: 会員のみ販売

商品詳細

TAKEX 屋外用センサー ハイブリッド検知 IP65相当 24GHzマイクロ波

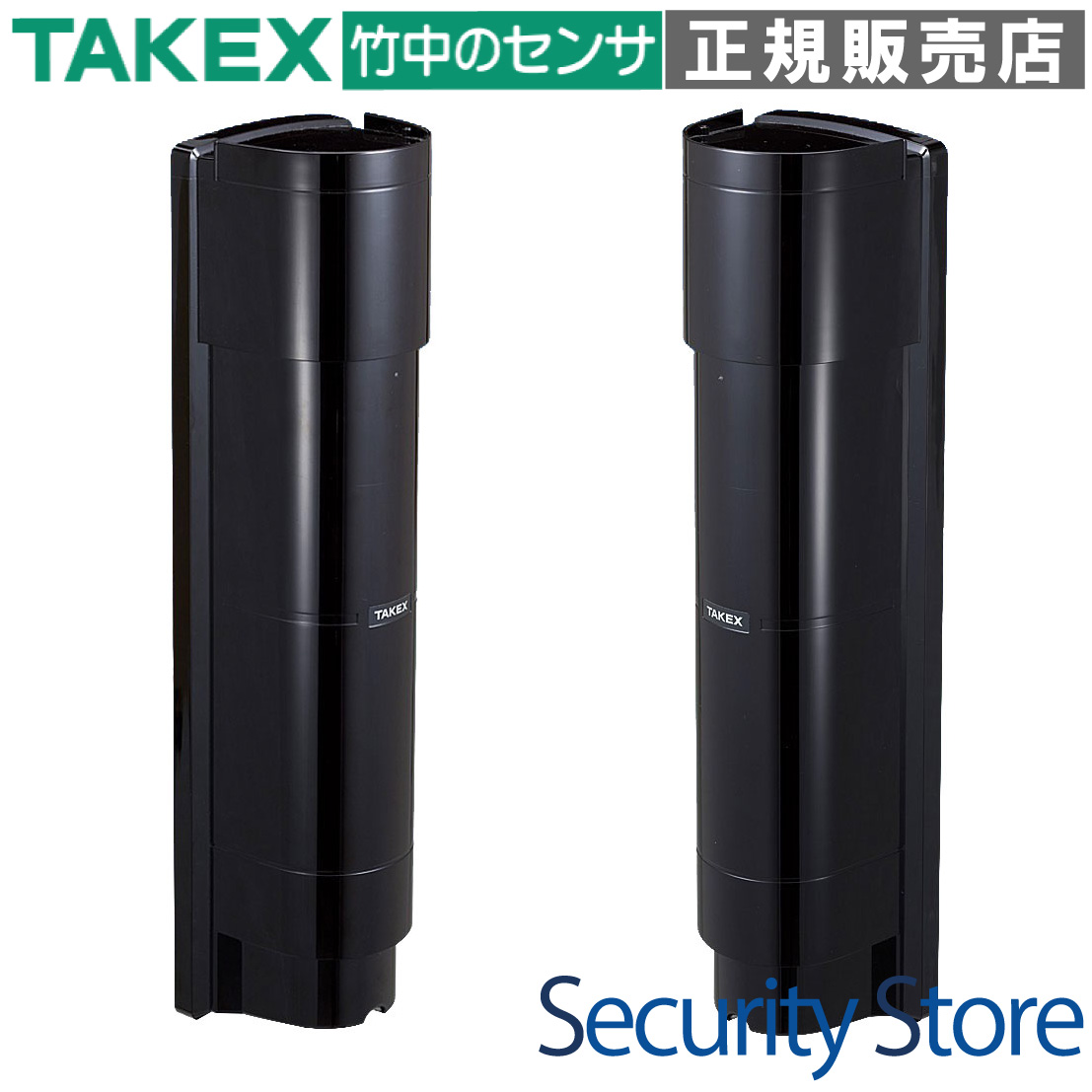

コンビネーションセンサー COM-50XTH

COM-50XTHは、2段ビームの赤外線センサーと24GHz帯のマイクロ波センサーを高度に融合させた複合型（ハイブリッド）センサーです。霧、雪、豪雨といった従来の赤外線センサーが苦手とする過酷な気象環境下でも、マイクロ波とのAND検知により誤動作を極限まで低減し、極めて信頼性の高い屋外警戒を実現します。

  • 型番： COM-50XTH（高周波タイプ）
  • 検出方式： 近赤外線ビーム遮断 ＋ マイクロ波遮断（24.19GHz）
  • 警戒距離： 屋外 50m
  • 耐環境性能： IP65相当（防塵・防滴・防虫設計）
  • 電源： DC10V〜30V（無極性）

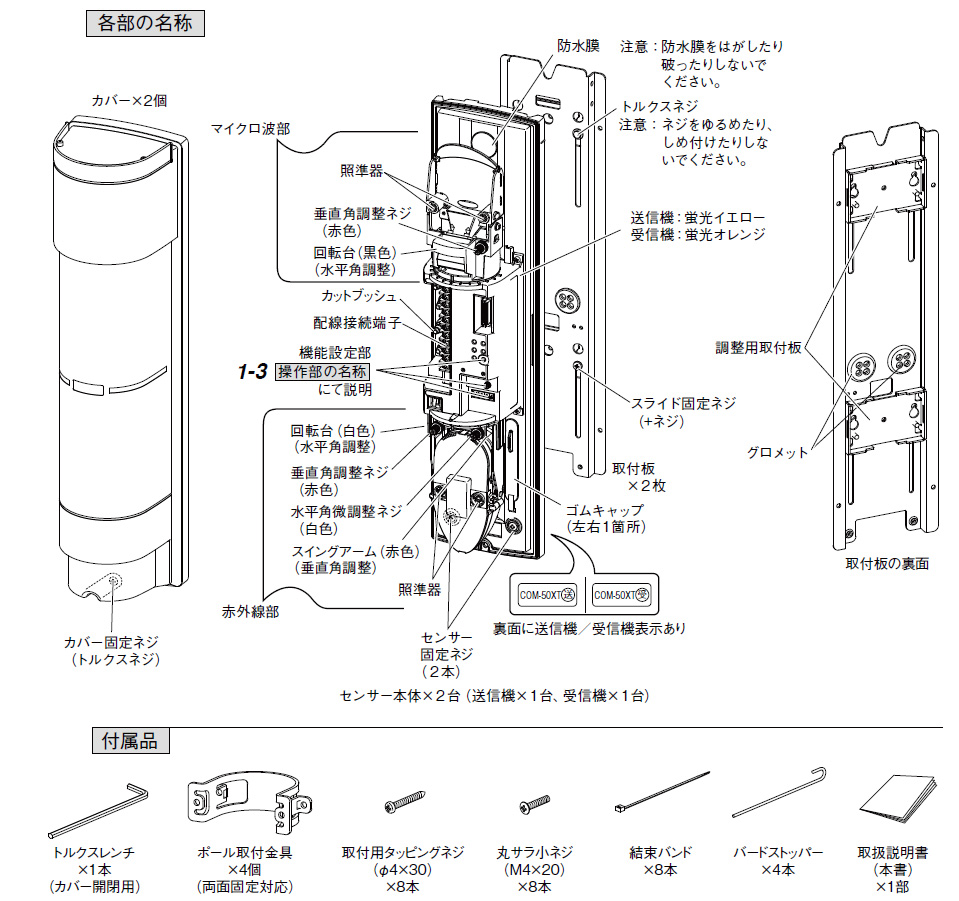

コンビネーションセンサー COM-50XTH 製品画像

資料ダウンロード

製品写真（GIF） 仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 濃霧、豪雨、積雪が多い地域の屋外境界監視
  • 誤報を絶対に避けたい重要施設のセキュリティ
  • 鳥の飛来や枯葉の舞い上がりが多い場所
  • カメラ監視システムと連動した確実なトリガー検知

導入前に確認したいポイント

  • マイクロ波の検知エリア内に揺れる樹木やフェンスがないか
  • 電源電圧がDC10〜30Vの範囲内であるか
  • 警戒距離が50m以内であるか（COM-50XTH）
  • 複数台設置時、干渉防止のためL/Hタイプの選定が必要か

特長

悪環境に強いハイブリッド検知メカニズム

2段ビームの赤外線センサーと24GHz帯のマイクロ波センサーを一体化。赤外線が減衰しやすい濃霧や豪雪時でも、環境変化に強いマイクロ波がカバーすることで、誤報を大幅に低減。気象条件に左右されない安定した検知が可能です。

24GHz帯マイクロ波採用（免許申請不要）

国内電波法で許可された「特定小電力無線局」に該当する24GHz帯を使用。お客様側での無線局免許申請や複雑な手続きは一切不要で、導入後すぐにご使用いただけます。

太陽光やヘッドライトに強い二重変調方式

赤外線部にはTAKEX独自の二重変調パルスビームを採用。太陽光や車のヘッドライトといった強力な外乱光とセンサー光を高い精度で識別し、光干渉による誤動作を防止します。

IP65相当の高度な防虫・防滴設計

電線を包み込む防虫ブッシングや専用パッキンの採用により、虫や水の侵入を徹底排除。基板の腐食を防ぎ、屋外での長期運用において高い信頼性を維持します。ブッシングは電線サイズに合わせてカット可能です。

誘導雷への耐性を高めた強化設計

屋外設置で懸念される誘導雷への対策として、耐サージ性能を大幅に強化。落雷による被害リスクを低減し、システムの安定稼働をサポートします。

大幅な省エネ設計によるコスト削減

従来機と比較して消費電流を約1/3に低減。電源装置の小型化が可能になるだけでなく、長距離配線時でも細い配線材が使用できるため、材料費や施工コストの削減に直結します。

干渉を防止する「L」タイプと「H」タイプのラインアップ

マイクロ波の周波数を分けた2機種（L/H）を用意。COM-50XTHはHタイプで、直接ラインに複数台設置する際の相互干渉を物理的に防止します。赤外線部も4チャンネルの周波数切替が可能です。

施工効率を劇的に高める調整機能

内部パーツにターゲットカラー（蛍光色）を採用し、遠方からの視認性を向上。また、別売のワイヤレス光軸チェッカーに対応しており、一人でも正確かつ迅速な光軸調整が可能です。

インテリジェントなオートゲインロック＆プログラマブルAGC

カバー装着後に最適な感度を自動設定するオートゲインロックと、環境悪化時に一時的に感度を引き上げるプログラマブルAGCを搭載。常にベストな検知コンディションを維持します。

運用に合わせた2系統の警報出力

環境出力を警報出力2に切り替えることが可能。侵入監視用だけでなく、録画開始などのカメラシステム用信号を同時に出力でき、効率的なシステム構築をサポートします。

選定時に評価したい強み

  • 環境安定性： 霧・雪・雨に非常に強く、誤報率が極めて低い
  • 施工性： ターゲットカラーとサウンドチェック、ワイヤレスチェッカーで調整が容易
  • 耐久性： IP65相当の密閉構造と耐サージ設計による長寿命化
  • コスト効率： 低消費電流設計により、周辺資材を含めたトータルコストを抑制

施工・設置ガイド

安定した動作を確保するため、以下の設置条件と施工手順を確認してください。

確認項目 この製品での考え方
取付高さ 設置後に取付板を上下スライドして微調整が可能。地面反射の影響を最小限にします。
配線処理 付属のカットブッシュとグロメットを使用し、IP65の密閉性を維持してください。
ポール設置 φ42〜49mmのポールに対応。背中合わせ設置時は専用金具が必要です。
光軸調整 送信機（イエロー）と受信機（オレンジ）のターゲットを確認し、ビープ音で合否判定を行います。

製品仕様

項目 内容
品名コンビネーションセンサー
品番ＣＯＭ－５０ＸＴＨ
検出方式赤外線部：近赤外線ビーム遮断方式（２段ビーム対向型）〔二重変調方式〕
マイクロ部：マイクロ波遮断方式（対向型） 複合型
マイクロ波周波２４．１９ＧＨｚ
使用赤外線ＬＥＤ（近赤外発光ダイオード）による２重変調パルスビーム
警戒距離屋外１〜５０ｍ
赤外線距離余裕１０倍（最大到達距離５００ｍ）
検知応答時間赤外線部：０．０５〜０．７秒（ボリューム可変）
マイクロ部：０．０４／０．３秒（スイッチ切替）
電源電圧ＤＣ１０〜３０Ｖ（極性なし）
消費電流送信機：３１ｍＡ以下
受信機：２４ｍＡ（警戒時）／３３ｍＡ（最大時）
警報出力無電圧リレー接点：ｃ接点（AC/DC 30V 0.25A以下）
遮断時間出力（2秒未満は2秒保持）
環境／警報出力無電圧リレー接点：ｃ接点（環境出力または警報2出力の切替式）
タンパー出力無電圧接点：ｂ接点（カバー開放時に連続出力）
アラーム表示灯赤色点灯（警報出力時、受信機のみ）
受光感度表示灯赤色点灯（受光感度減衰時、受信機のみ）
付帯機能変調周波数切替、サウンドチェック、投光パワー切替、アラームメモリー、プログラマブルＡＧＣ、オートゲインロック、モニター出力、検知応答時間調整、ＭＷ／赤外線切替、外部環境診断、ワイヤレス光軸チェッカー接続
エリア調整範囲水平方向：±９０°、垂直方向：±１０°
使用可能周囲温度－２５℃〜＋６０℃（結露・氷結なきこと）
設置場所屋外（防雨構造 ＩＰ６５相当）
配線接続Ｍ３セルフアップ端子式
質量送信機：約１，５５０ｇ、受信機：約１，６５０ｇ

FAQ

Q：霧や雪が降る地域でも誤報は起きにくいですか？ A：はい。赤外線とマイクロ波の両方で検知した際のみ発報する「AND検知」が基本のため、片方のセンサーに影響が出るような悪天候時でも誤報を大幅に抑えられます。
Q：マイクロ波を使用するのに無線局の免許申請は必要ですか？ A：不要です。本製品は特定小電力無線局として国内電波法の適合を受けており、どなたでも自由にご使用いただけます。
Q：電源の極性はありますか？ A：DC10V〜30Vの無極性電源に対応しているため、プラス・マイナスの配線ミスを気にせず接続可能です。
Q：センサーの高さ調整はできますか？ A：はい、ベースの取付板を上下にスライドさせる機構があり、設置後の環境に合わせて微調整が可能です。
Q：鳥の飛来による誤動作はどう対策されていますか？ A：センサー天面に設置するバードストッパーにより、鳥がセンサー上に留まるのを物理的に防ぎ、ビーム遮断による誤動作を低減します。
Q：COM-50XTL（Lタイプ）との違いは何ですか？ A：マイクロ波の周波数が異なります。複数のセンサーを近接・対面設置する場合に、干渉を避けるためLタイプとHタイプ（本製品）を組み合わせて使用します。
Q：検知応答時間は調整できますか？ A：赤外線部は0.05〜0.7秒の間でボリューム調整でき、マイクロ波部はスイッチで0.04秒と0.3秒の切り替えが可能です。
Q：消費電流が低いメリットは何ですか？ A：電源ユニットの小型化や、配線材の細径化が可能になり、システム全体の導入コストや施工負荷を軽減できます。
Q：警報出力を2つ出すことはできますか？ A：はい。設定スイッチにより「環境出力」を「警報2出力」に変更することで、メインの警報と同期した出力を2系統確保できます。
Q：光軸調整がうまくできているか音で確認できますか？ A：サウンドチェック機能をONにすることで、受光状態をビープ音で確認でき、テスターがなくても精度の高い調整が可能です。
