竹中エンジニアリング（TAKEX）センサーユニット近赤外線ビームスイッチ自動ドア補助センサー

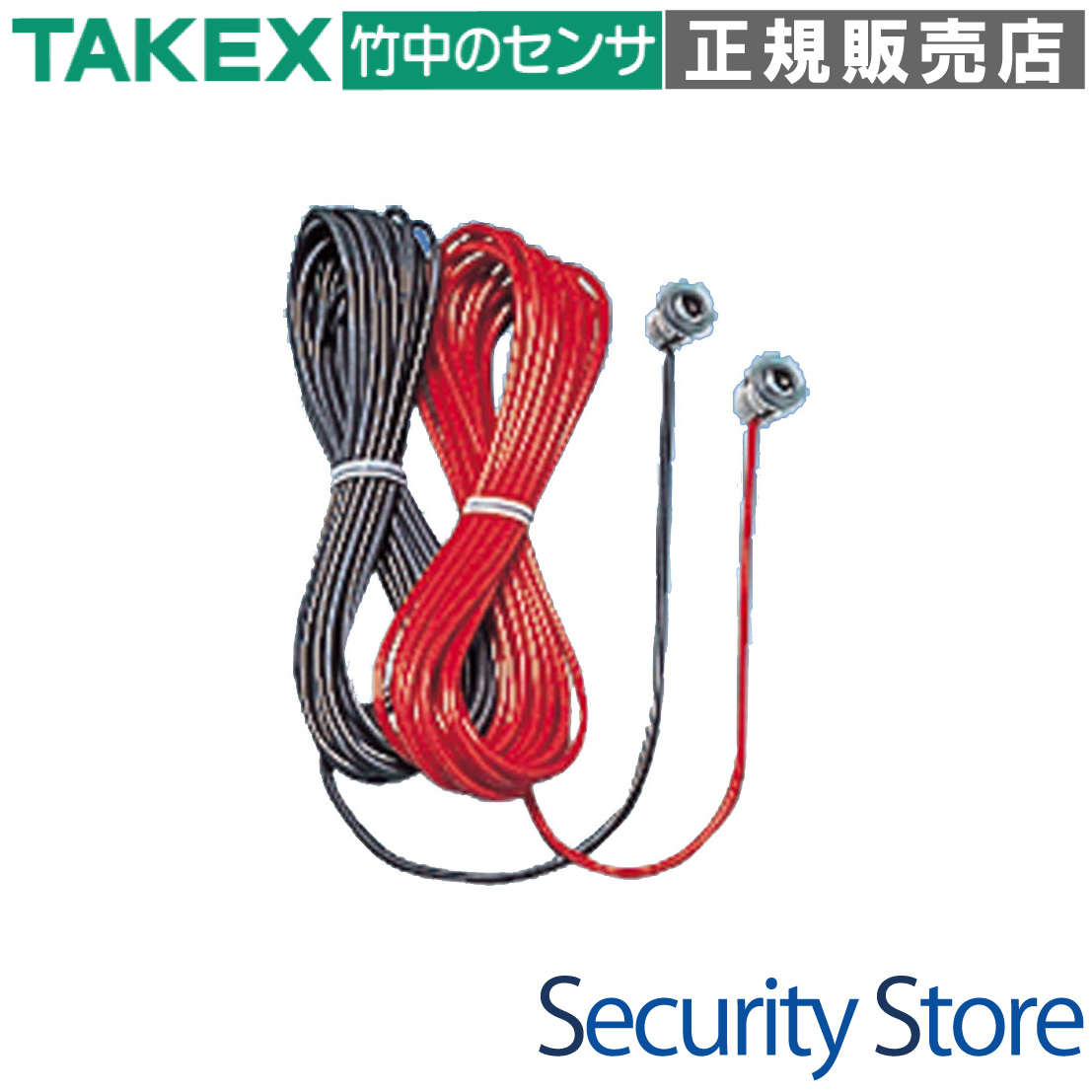

センサーユニット BS-6N

「BS-6N」は、自動ドアやシャッターの安全制御に欠かせない、対向型近赤外線ビームスイッチ用の高性能センサーユニットです。

竹中エンジニアリング製のコントローラと組み合わせることで、ドアレール付近の挟み込み防止バリアを形成。直径12mmの極小ヘッドながら、最長6mの検知距離と圧倒的な外乱光耐性を誇る、プロ仕様の施工用部材です。

型番： BS-6N
製品名： センサーユニット（投受光器セット）
方式： 近赤外線ビーム（対向型）
用途： 自動ドア補助センサー、挟み込み防止、来客カウント用
主要な強み： ワンタッチ取付、自由なコード切断、100,000lx耐外乱光

資料ダウンロード

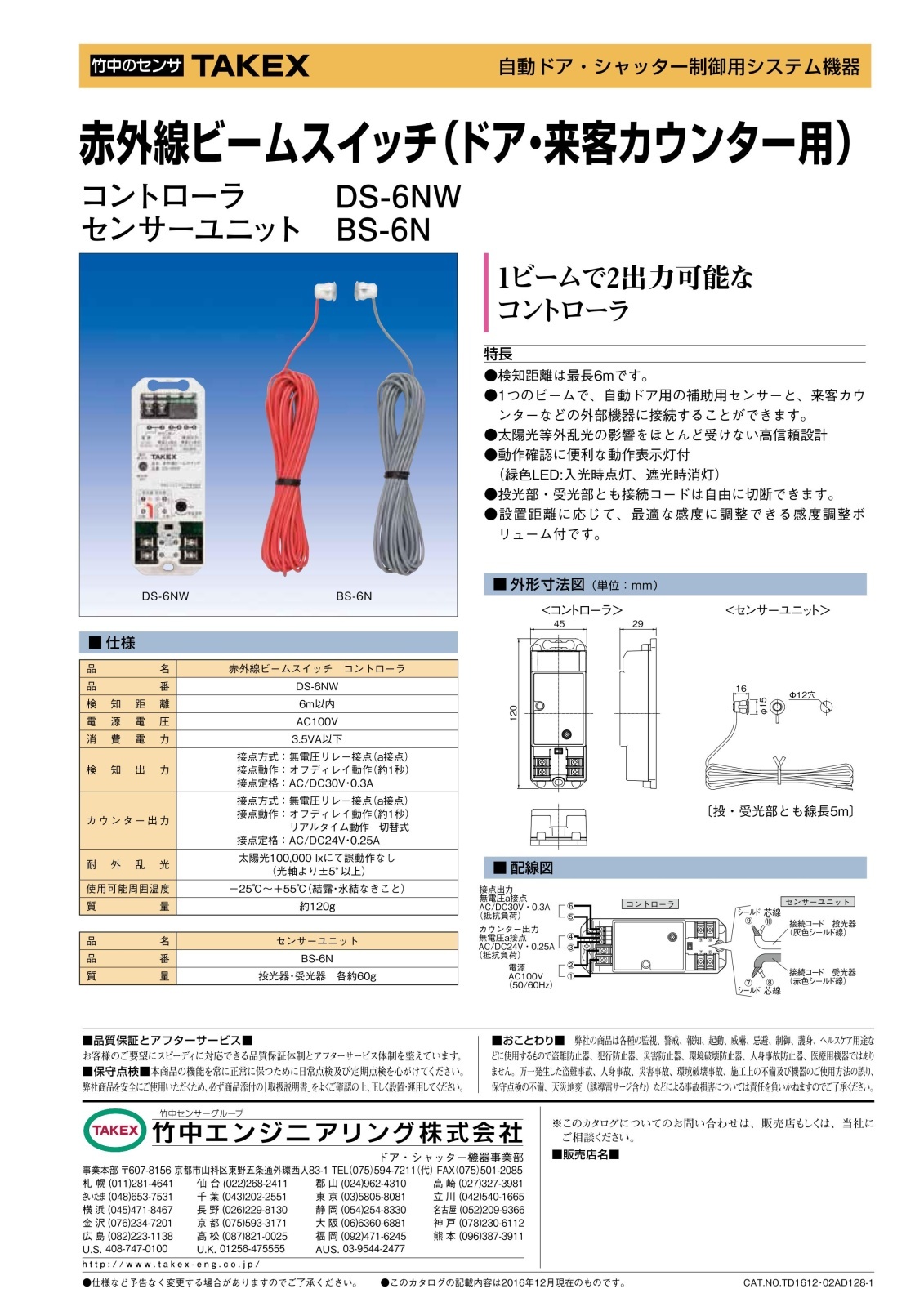

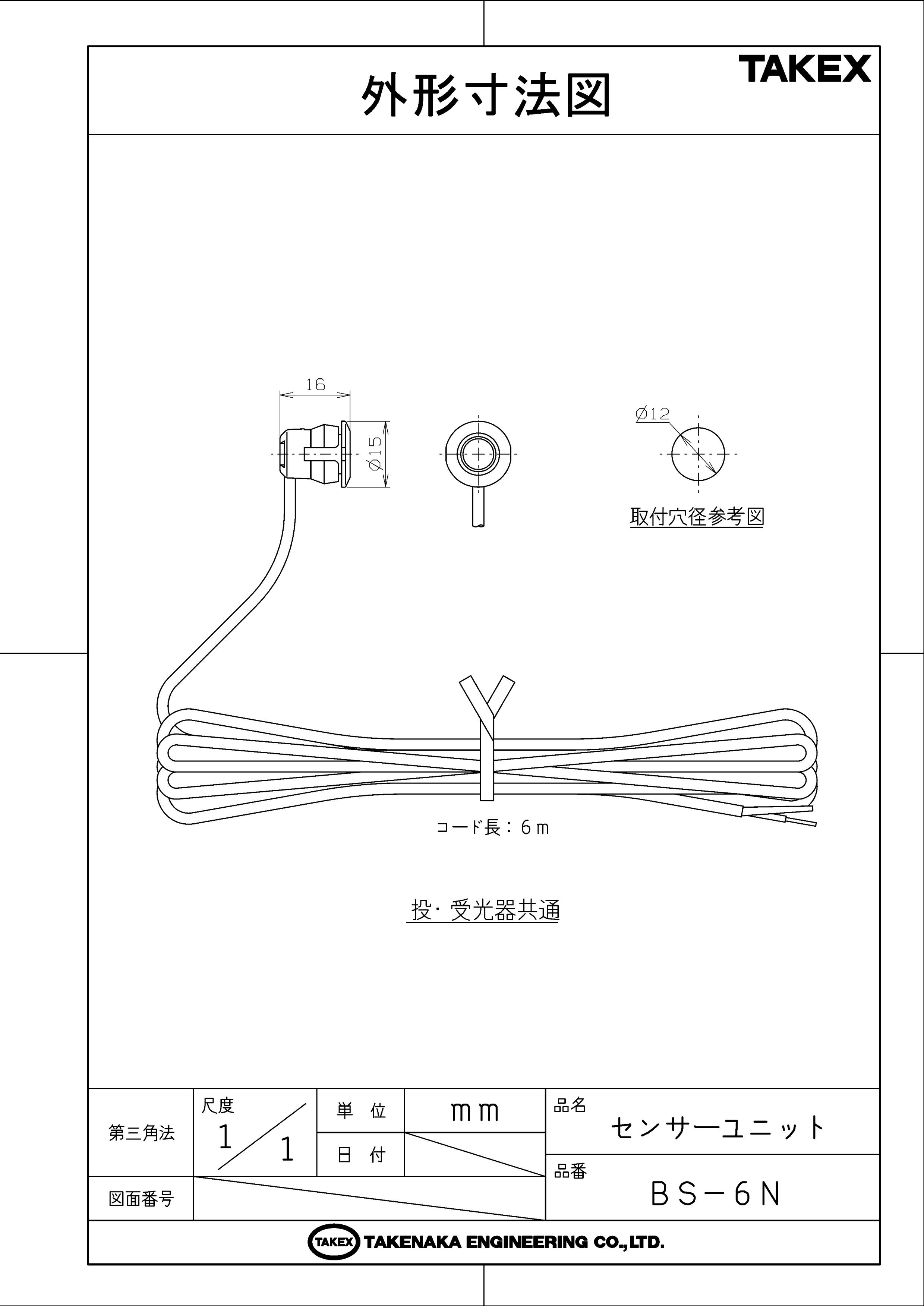

製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

商業施設の自動ドア挟み込み防止
病院・福祉施設のバリアフリー安全確保
店舗の来客数カウントシステム連動
西日の強いエントランスの安全対策
工場・オフィスの通行検知制御

導入前に確認したいポイント

単体では動作しません（DS-6N/NWが必要）
設置にはΦ12mmの下穴加工が必要です
投受光器を対向に設置できる環境か
配線コード長（6m）が現場に適しているか

特長

Φ12mm下穴へのワンタッチ取付機構

センサーヘッドは、施工現場で直径12mm（Φ12mm）の下穴をあけ、そこに本体を押し込むだけで簡単に固定できる「ワンタッチ取付タイプ」を採用しています。施工時間を大幅に短縮できるだけでなく、露出するリングカバーの直径はわずか15mmと非常に小さく、設置後の外観を損なわないスマートな仕上がりを実現します。

設置環境に合わせて自由なコード切断が可能

付属の6m接続コードは、設置現場の距離や状況に応じて、投光部・受光部ともに任意の長さに自由に切断して使用可能です。自動ドアのエンジンケース内部などで余分なコードを束ねる必要がなくなり、断線リスクの低減と、スッキリとした美しい配線作業をサポートします。

太陽光100,000lxに耐える圧倒的な外乱光耐性

赤外線センサーの弱点となりやすい直射日光や強い照明の影響を極限まで抑える高信頼設計です。太陽光100,000lxという非常に強い光の条件下でも、光軸より±5°以上であれば誤動作を起こしません。西日が強く差し込むガラス張りのエントランスなど、過酷な環境でも安定した稼働を約束します。

コンパクトながら最長6mの長距離検知

指先ほどの極小センサーヘッドでありながら、最大6mの検知距離に対応しています。標準的な自動ドアはもちろん、間口の広い大型扉や特殊な通路の通行検知、シャッター付近の安全確保など、幅広いシーンで余裕を持った設置が可能です。

誤配線を防ぐシールド線の色分け設計

施工ミスを未然に防ぐため、接続コードの色分けを徹底しています。投光器側には「灰色シールド線」、受光器側には「赤色シールド線」を採用。配線作業中やメンテナンス時でも一目で投受光の判別がつくため、作業効率と安全性を高めています。

コントローラ連動による高度な機能拡張

本製品は、別売のコントローラ（DS-6N/DS-6NW）と組み合わせることで真価を発揮します。特に「DS-6NW」を使用すれば、1組のビームで「ドアの安全制御」と「来客カウンターへの信号出力」を同時に行えるなど、マーケティングと安全管理を1システムで統合することが可能です。

    選定時に評価したい強み
    信頼のTAKEXブランド： セキュリティ・制御機器の専門メーカーによる高耐久設計
優れた意匠性： 設置箇所が目立ちにくいΦ15mmの小型カバーデザイン
容易なメンテナンス： シンプルな対向型ビーム方式で光軸調整が容易
自由な配線設計： 6mコードの任意切断により、現場に合わせた柔軟な施工が可能



施工・設置ガイド

安全かつ確実な運用のため、以下の施工ガイドラインに従って設置してください。

工程・項目	詳細・注意点
取付穴の加工	Φ12mmの貫通穴を加工してください。金属枠の場合はバリを完全に取り除いてください。
本体の固定	センサーユニットを穴に押し込むだけで固定されます（ワンタッチ式）。
配線識別	投光器：灰色シールド線／受光器：赤色シールド線をそれぞれコントローラ端子へ接続してください。
コードの処理	必要な長さに切断可能です。接続端子部でのショートにご注意ください。

製品仕様

項目	内容
型番	BS-6N
製品種別	センサーユニット（投受光器セット）
検知方式	近赤外線ビーム（対向型ビームスイッチ）
検知距離	最長6m以内
コード長	各6m（任意切断可能）
コード仕様	投光器：灰色シールド線／受光器：赤色シールド線
取付方法	Φ12mm下穴へのワンタッチ取付（リングカバーΦ15mm）
耐外乱光	太陽光 100,000lx（光軸より±5°以上で誤動作なし）
質量	投光器：約60g ／受光器：約60g
適合コントローラ	DS-6N、DS-6NW（別売）
標準小売価格	28,520円（税込）

FAQ

Q：BS-6N単体で自動ドアを制御できますか？ A：いいえ、本製品はセンサー部のみのユニットです。動作には別売のコントローラ（DS-6NまたはDS-6NW）が必ず必要です。

Q：コードの長さが足りない場合、延長は可能ですか？ A：メーカー推奨は6m以内ですが、適切なシールド線を使用し、ノイズ対策を施すことで延長可能な場合があります。詳細はメーカーへご確認ください。

Q：投光器と受光器の見分け方はありますか？ A：コードの色で判別できます。灰色が投光器、赤色が受光器です。

Q：屋外で使用することはできますか？ A：本製品は外乱光には強い設計ですが、完全防水仕様ではないため、直接雨のかかる場所での使用は避け、屋内または適切なハウジング内での使用を推奨します。

Q：取付穴のサイズは何ミリですか？ A：直径12mm（Φ12）の下穴をあけてください。

Q：太陽光が当たる場所でも誤動作しませんか？ A：太陽光100,000lxまで耐えられる設計になっており、一般的な西日程度では誤動作しにくい非常に高い信頼性を持っています。

Q：コードを切断しても保証の対象になりますか？ A：はい、本製品は現場でのコード切断を前提とした設計になっております。

Q：検知距離を6m以上に伸ばすことはできますか？ A：仕様上の最長検知距離は6m以内です。それ以上の間口での使用は保証されません。

Q：来客カウンターとして使いたいのですが。 A：2出力対応のコントローラ「DS-6NW」と組み合わせることで、自動ドアの安全確保と同時に、カウンターへの信号出力が可能になります。

Q：取付後、外側に露出する部分の大きさは？ A：リングカバー部の直径は15mmで、非常にコンパクトです。
