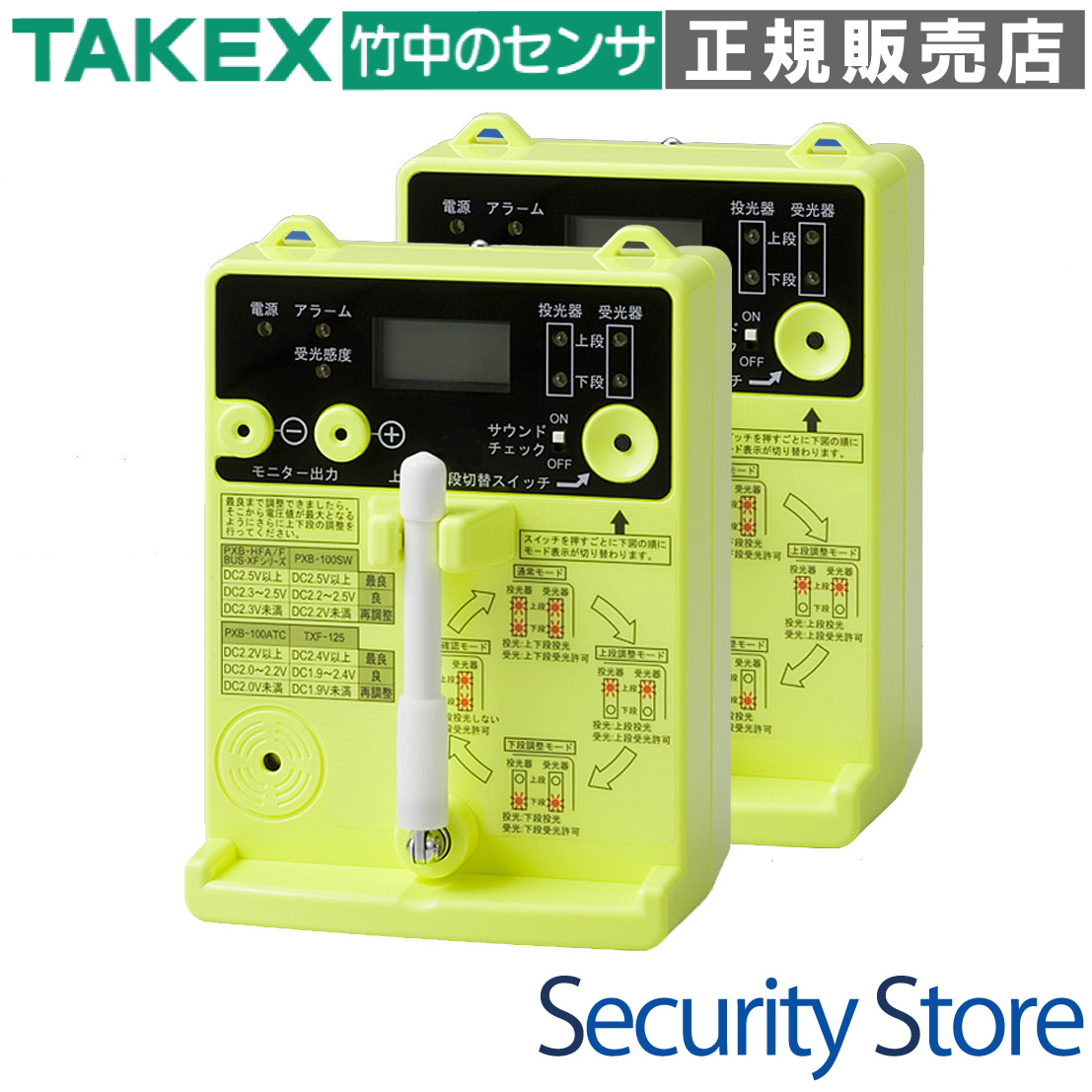

ER-01 ワイヤレス光軸チェッカー TAKEX 竹中エンジニアリング [ER-01]

ER-01 ワイヤレス光軸チェッカー TAKEX 竹中エンジニアリング [ER-01]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 施工補助機器 ワイヤレス通信 赤外線センサー用

ER-01 ワイヤレス光軸チェッカー

ER-01は、赤外線センサーの光軸調整作業を劇的に効率化するプロ向けツールです。双方向無線通信により、1人でも投光器側・受光器側の状態をリアルタイムで把握でき、正確かつ迅速な施工・メンテナンスを実現します。

  • 型番： ER-01
  • 製品名： ワイヤレス光軸チェッカー
  • 通信方式： 429MHz帯 特定小電力無線（見通し約200m）
  • 主な用途： 赤外線センサーの設置、光軸調整、定期点検の省力化
  • 対応機種： PXBシリーズ、TXFシリーズ、PBシリーズ等の主要赤外線センサー
  • 電源仕様： センサーからの供給（DC10-30V）または単3形乾電池

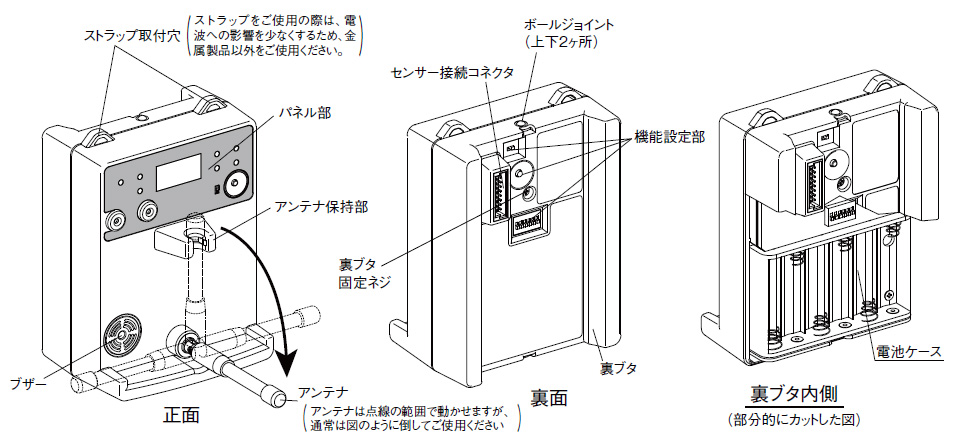

ER-01 ワイヤレス光軸チェッカー 製品画像

資料ダウンロード

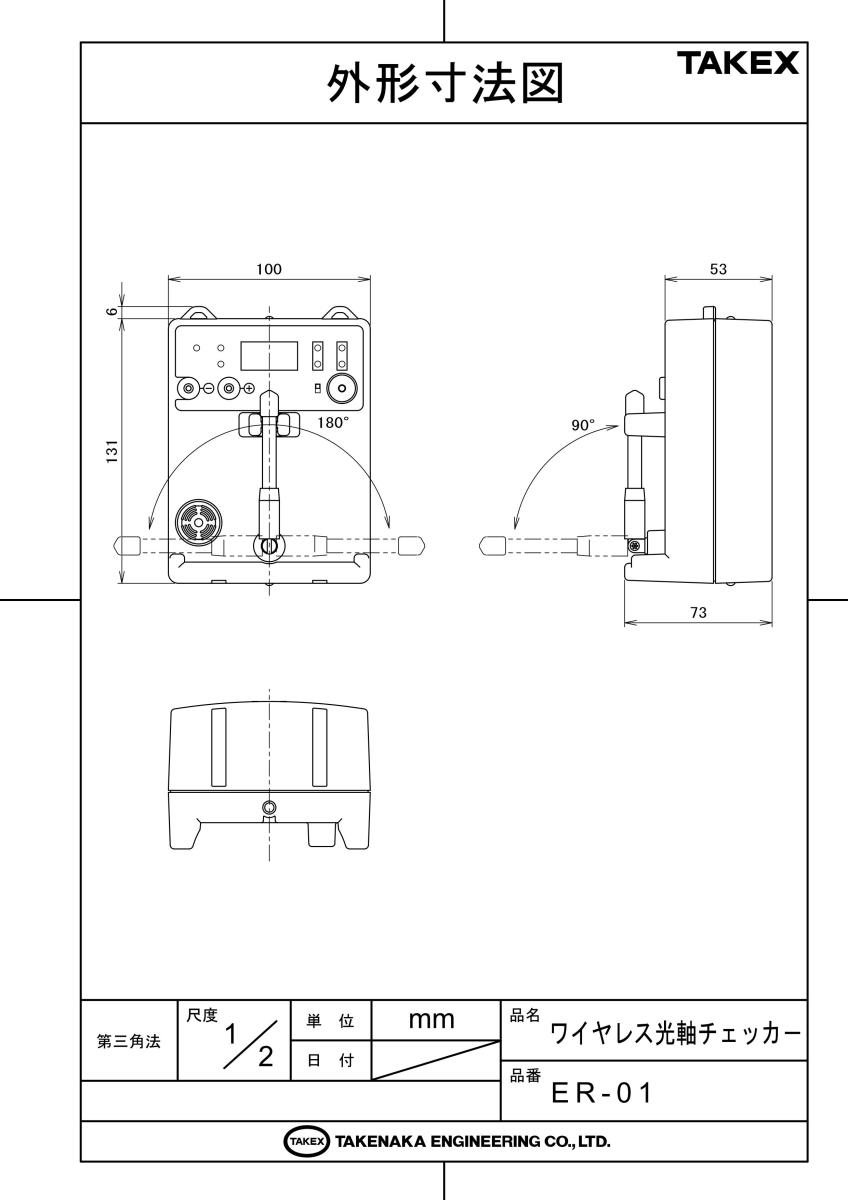

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 赤外線センサーの新規設置工事
  • 広範囲・多段設置現場での調整作業
  • 1人体制でのメンテナンス・定期点検
  • 高所や足場の悪い場所での施工効率化

導入前に確認したいポイント

  • 使用する赤外線センサーが適用機種か
  • 旧機種での使用にはアダプタが必要か
  • 無線通信距離（見通し200m）の範囲内か
  • 複数セット使用時のチャンネル設定

特長

画期的な「双方向通信機能」によるワンマン調整

投光器側と受光器側に装着した1組（2台）のチェッカーが無線で情報を共有します。投光器側にいながら受光器側の受光レベルをリアルタイムで確認できるため、従来は2名必要だった調整作業が1人で完結します。光軸調整が上段・下段のどちらで行われているかも表示灯で一目瞭然です。

テスター不要のモニター出力デジタル表示

本体に液晶画面（LCD）を搭載しており、受光器のモニター出力電圧をデジタル数値で直接表示します。現場で別途テスターを用意して接続する手間が省け、より精密な数値管理に基づいた追い込み調整が可能になります。

点検時間を短縮するセルフチェック機能

スイッチ一つで投受光器間の通信を行い、光軸調整の良否を自動判定します。PXBシリーズ等の対応機種では、多段設置時でも上段・下段のバランスを素早く診断できるため、定期点検の作業時間を大幅に削減できます。

選定時に評価したい強み

  • 圧倒的な省人化： 通信機能により、調整作業の人員を50%削減可能。
  • 高視認性デザイン： 蛍光イエローのターゲットカラーで、遠距離からの照準合わせを補助。
  • 多機能な報知： 液晶表示に加え、サウンド（音）とLEDで状態を確実にフィードバック。
  • 環境対応： RoHS指令に対応したグリーン設計で、公共案件等でも安心して選定可能。

施工・設置ガイド

インジケーターの挙動と意味

表示灯/部位 挙動 意味
電源表示灯（緑） 点灯 / 点滅 点灯：通電中 / 点滅：セルフチェック実行中
アラーム表示灯（赤） 点灯 センサーが警報出力状態（光軸遮断）
受光感度表示灯（赤） 点灯 / 消灯 点灯：感度不足（再調整が必要） / 消灯：感度良好
液晶表示（LCD） 数値（V） 受光器のモニター出力電圧をリアルタイム表示

目標モニター出力電圧の目安

機種カテゴリ 最良（Best） 良好（Good） 要再調整
PXB-HFA / BUS-XF 等 2.5V 以上 2.3〜2.5V 2.3V 未満
PXB-SW / SWC シリーズ 2.5V 以上 2.2〜2.5V 2.2V 未満
TXF-125D / TLX-125D 1.3V 以上 1.0〜1.3V 1.0V 未満

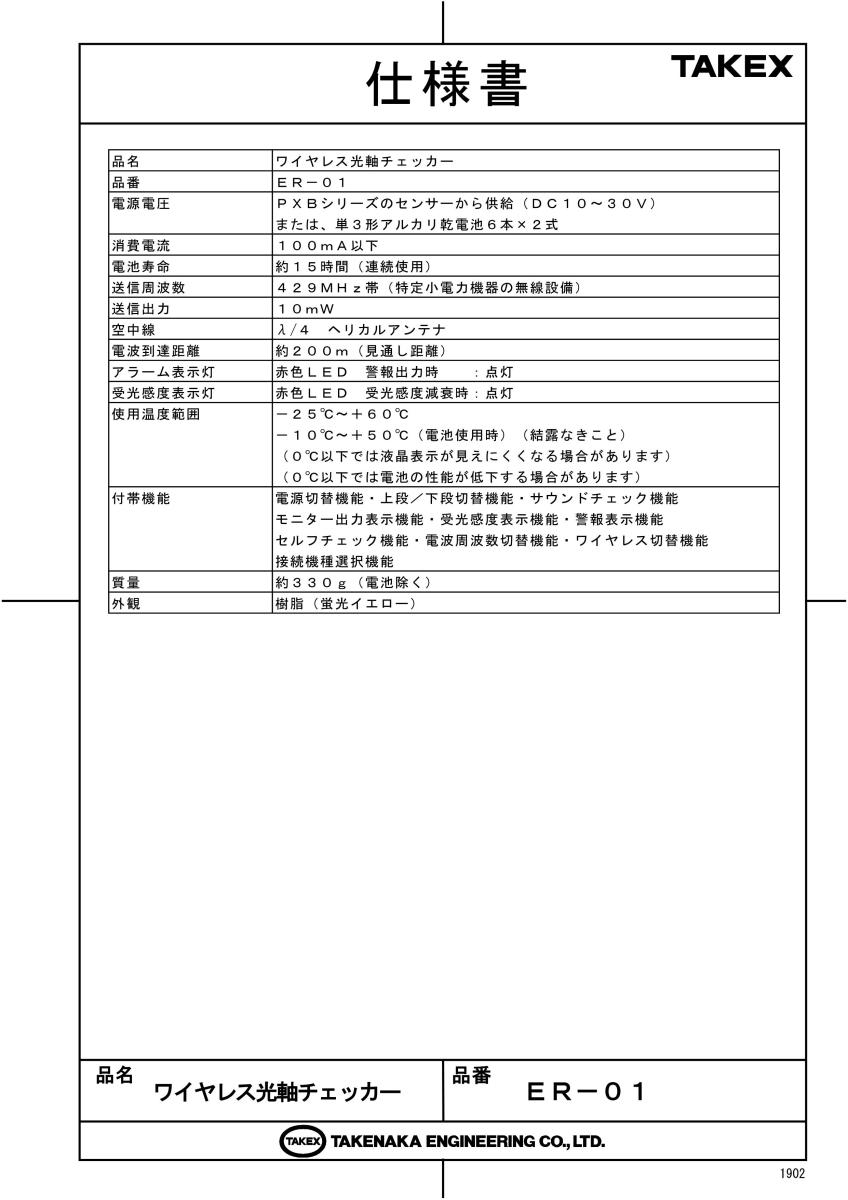

製品仕様

項目 内容
品名 ワイヤレス光軸チェッカー
品番 ER-01
電源電圧 PXBシリーズのセンサーから供給（DC10?30V）
または、単3形アルカリ乾電池6本
消費電流 100mA以下
電池寿命 約15時間（連続使用）
送信周波数 429MHz帯（特定小電力機器の無線設備）
送信出力 10mW
空中線 λ/4 ヘリカルアンテナ
電波到達距離 約200m（見通し距離）
アラーム表示灯 赤色LED　警報出力時：点灯
受光感度表示灯 赤色LED　受光感度減衰時：点灯
使用温度範囲 ?25℃?＋60℃（センサー給電時）
?10℃?＋50℃（電池使用時）
※結露なきこと、0℃以下では液晶が見えにくくなる場合あり
付帯機能 電源切替、上段／下段切替、サウンドチェック、モニター出力表示、受光感度表示、警報表示、セルフチェック、電波周波数切替（8ch）、ワイヤレス切替、接続モード選択、電池チェック
質量 約330g（電池除く）
外観 樹脂（蛍光イエロー）

FAQ

Q：この製品を使うと本当に1人で調整できますか？ A：はい、双方向通信機能により、投光器側にいても受光器側の電圧数値を手元の液晶で確認できるため、1名での正確な調整が可能です。
Q：対応している赤外線センサーを教えてください。 A：PXB-50/100/200HFシリーズ、TXF-125シリーズ、PB-INシリーズ、PBシリーズなど、TAKEX製の主要な光ビームセンサーに対応しています。
Q：無線はどのくらいの距離まで届きますか？ A：見通し距離で約200mです。障害物がある場合は距離が短くなる可能性があります。
Q：複数の現場が近い場合、混信しませんか？ A：本体内のDIPスイッチで、電波周波数を8つのチャンネルから選択できるため、近接した場所での同時使用も可能です。
Q：電池での使用は可能ですか？ A：はい、単3形アルカリ乾電池6本で使用可能です。センサーから電源供給を受けるダイレクト接続も可能です。
Q：液晶画面が薄くて見えにくいのですが。 A：使用周囲温度が0℃以下になると、液晶の特性上、表示が見えにくくなる場合があります。
Q：セルフチェック機能で「NG」と判定されました。 A：光軸がずれているか、受光感度が不足しています。液晶の数値を確認しながら、再度光軸の追い込み調整を行ってください。
Q：旧型のセンサーにも使用できますか？ A：モニタージャック出力のみの機種等には、別売の接続アダプタセット（ER-01AS相当）を併用することで対応可能です。
Q：雨の中でも使用できますか？ A：本製品は調整用ツールであり、常設を想定した防水構造ではありません。施工・点検時のみ使用し、結露や浸水に注意してください。
Q：電池寿命はどのくらいですか？ A：連続使用で約15時間です。電池残量が少なくなると電池チェック機能でお知らせします。
