TAKEX（竹中エンジニアリング）光線式アクティブセンサー高所設置対応 IP55防水 AC100V電源

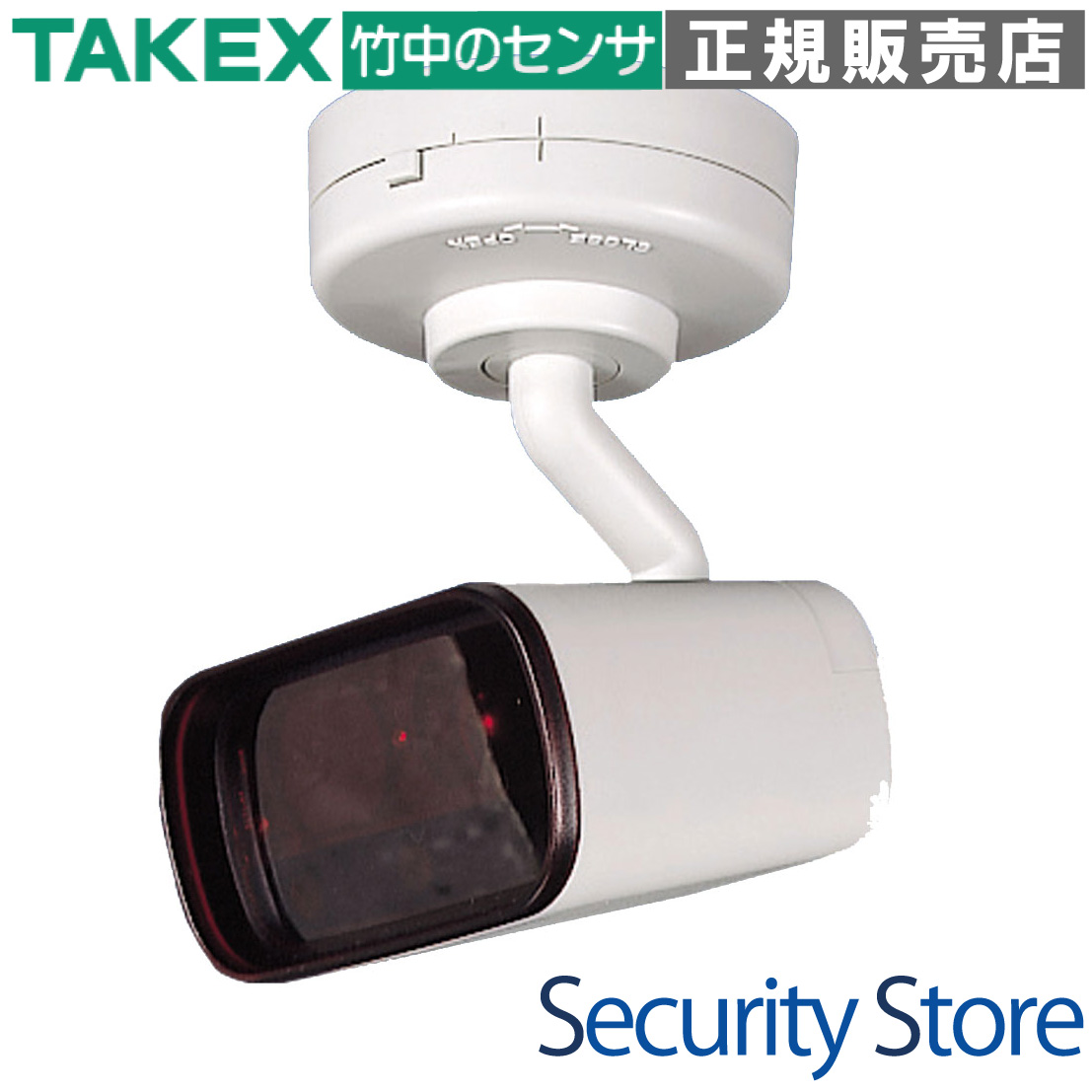

DA-6000 光線式アクティブセンサー

DA-6000は、最大6mの高所設置に対応した近赤外線反射方式のアクティブセンサーです。工場の大型扉やシートシャッターなどの制御に最適化されており、24本の高密度検知パターンによって動体・静止体を確実に捕捉します。

型番： DA-6000
製品名： 光線式アクティブセンサー
方式： 近赤外線直接反射方式（マイコン制御）
推奨設置高さ： 3.0m 〜 6.0m
電源電圧： AC100V ±10% (50/60Hz)
保護等級： IP55（屋外設置対応・防噴流型）

資料ダウンロード

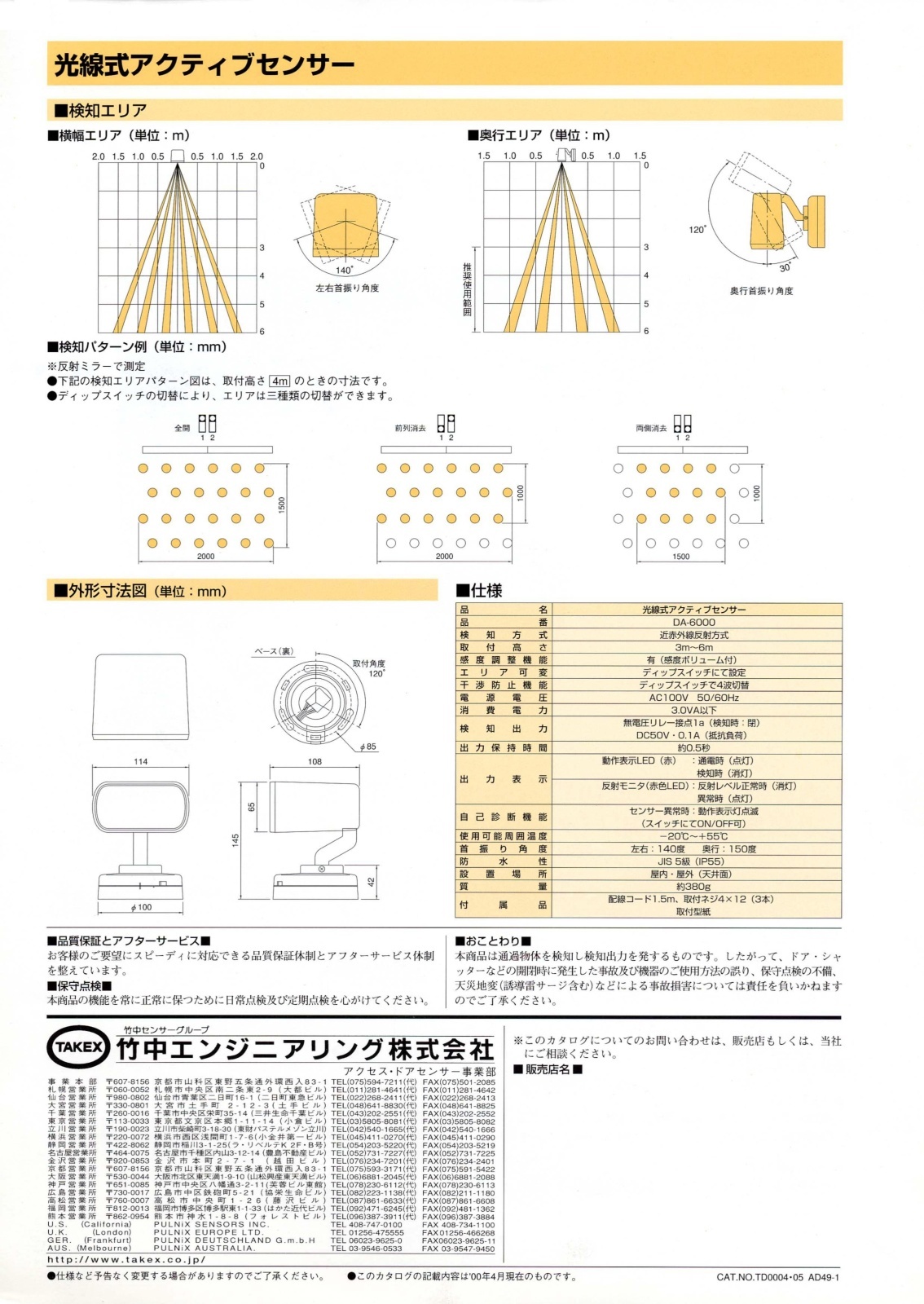

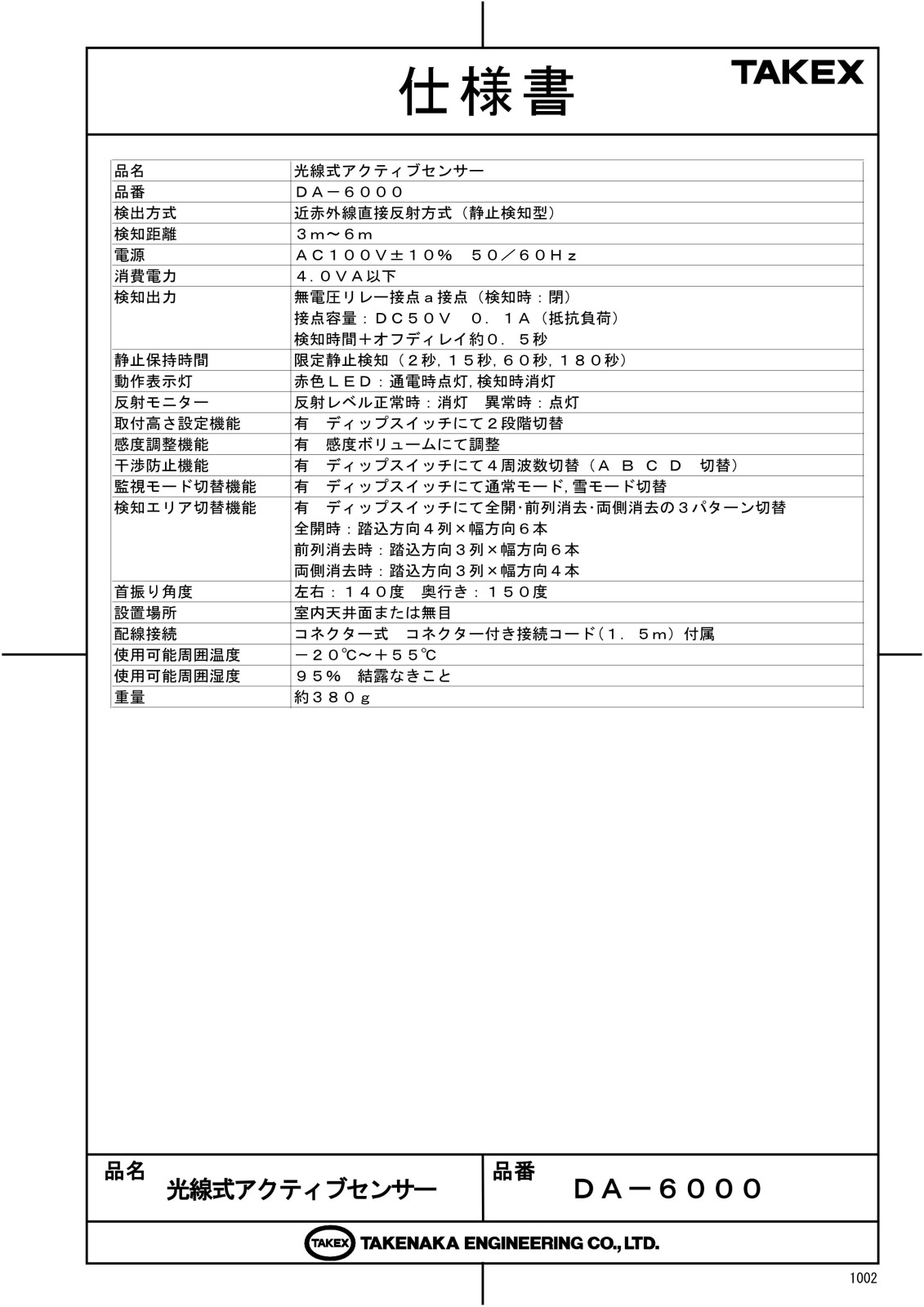

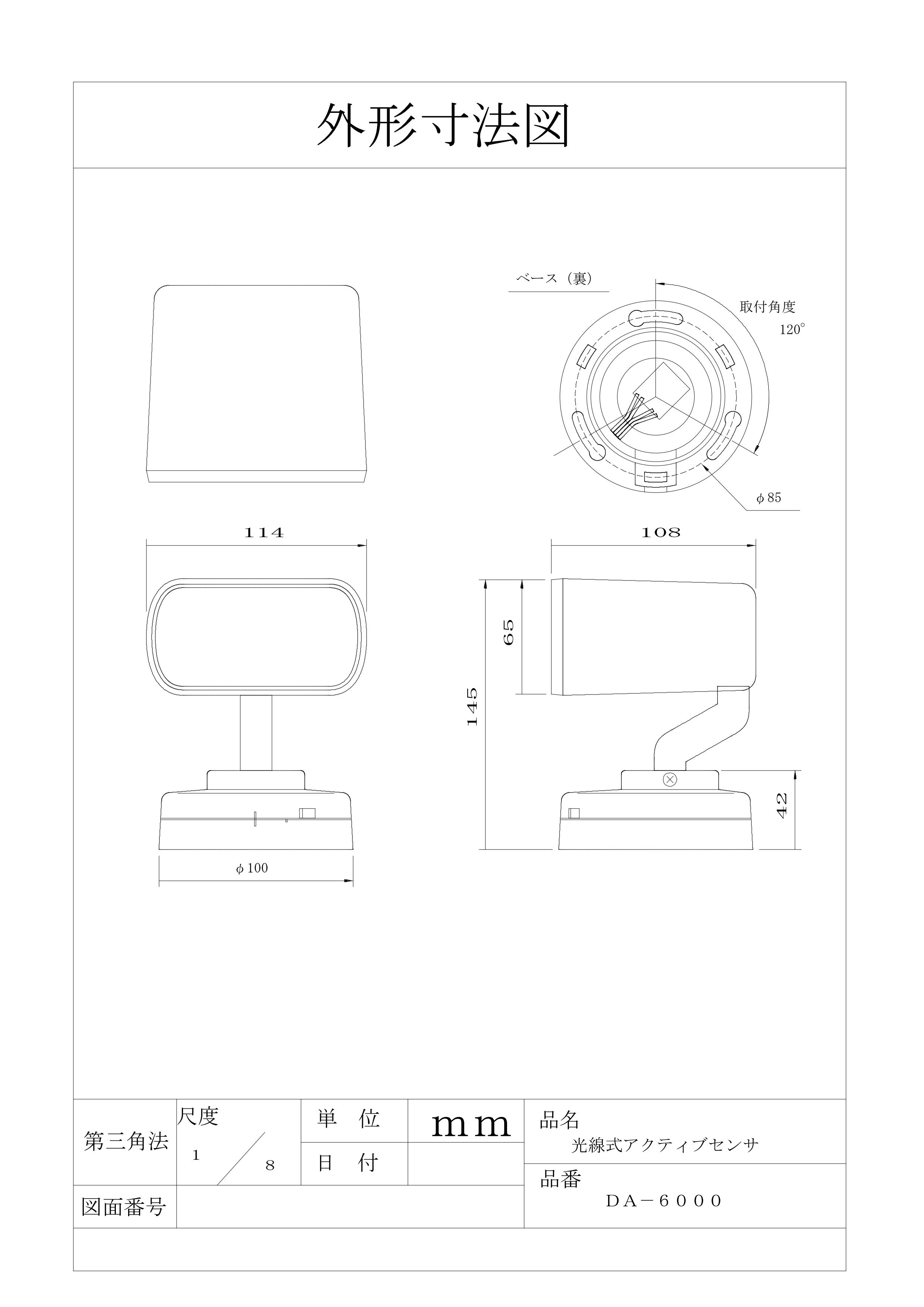

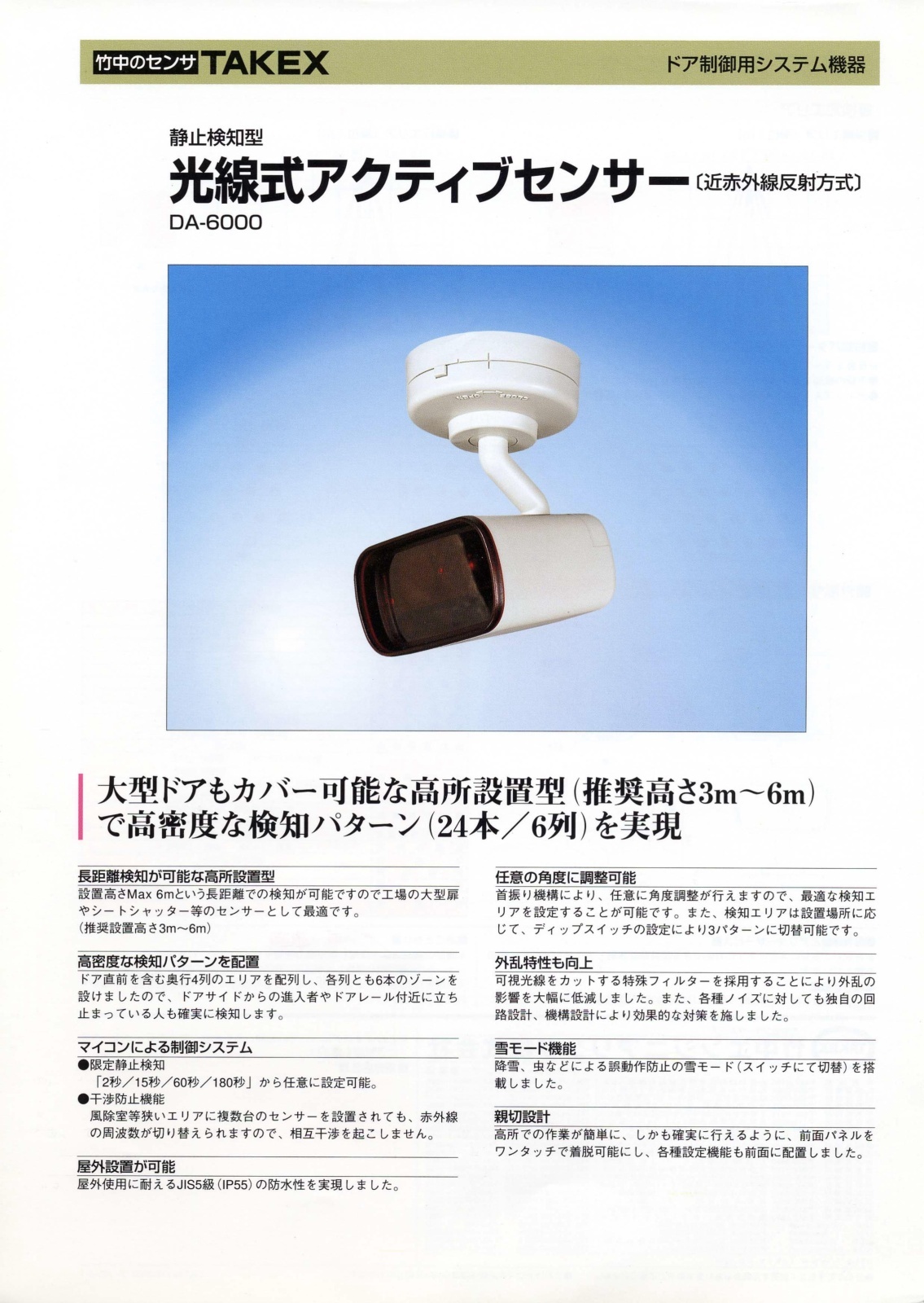

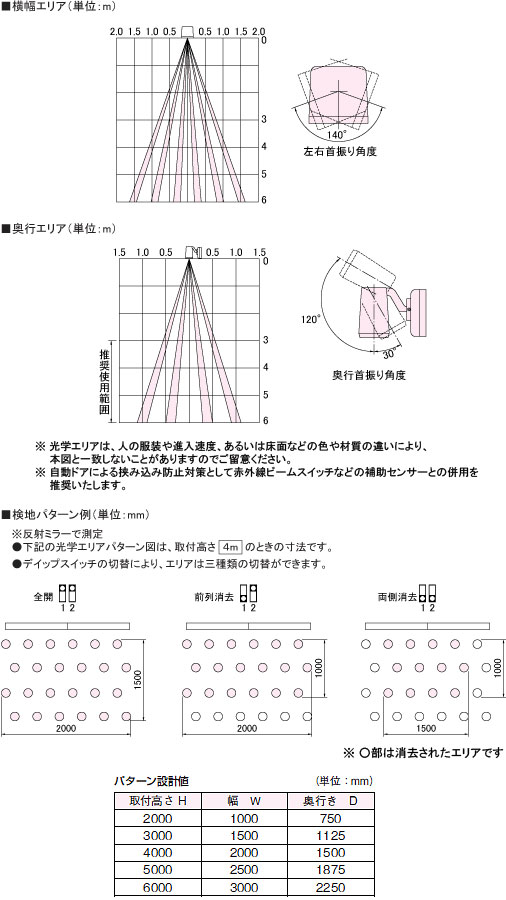

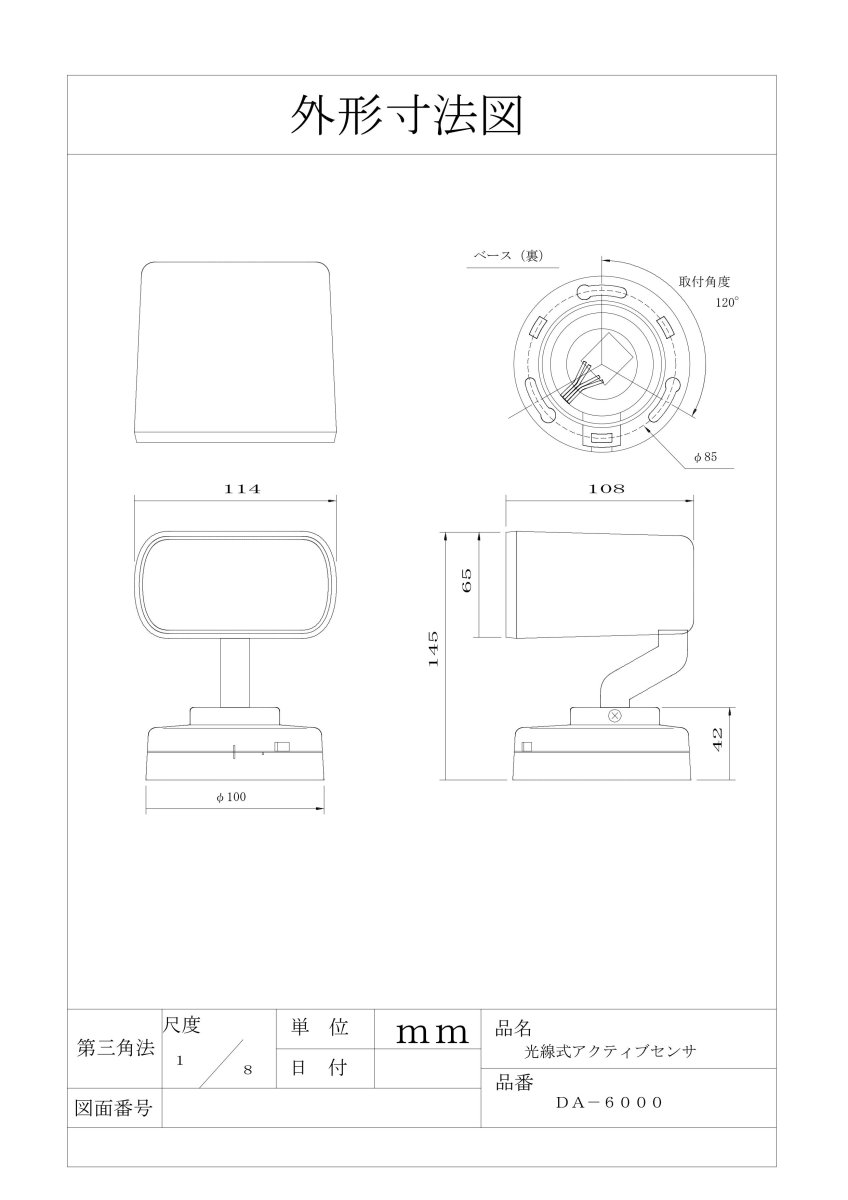

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場の大型扉・搬入口の自動開閉
高速シートシャッターの起動・安全センサー
天井高のあるエントランスの自動ドア
屋外に面した大型ゲートの車両・通行人検知

導入前に確認したいポイント

電源がAC100V供給であること（DC電源不可）
設置高さが3m〜6mの範囲内であるか
検知エリア内に揺れる物体（のぼり旗等）がないか
出力接点（DC50V 0.1A）の負荷容量

特長

長距離検知が可能な高所設置仕様（最大6m）

一般的なセンサーでは対応が難しい、設置高さ最大6mという高天井環境での運用が可能です。工場の大型扉や大型シャッターなど、取付位置が高い現場においてその性能を遺憾なく発揮します。

24本の高密度検知パターンによる死角排除

奥行き4列、各列6本の合計24パターンの高密度な検知エリアを形成します。ドア直前を含む広い範囲をカバーするため、ドアサイドからの進入者や、レール付近に立ち止まっている静止体も逃さず検知します。

4段階から選択可能な限定静止検知機能

マイコン制御により、エリア内で立ち止まっている物体を検知し続ける「静止検知」の時間を設定可能です。現場の運用要件に合わせて、2秒/15秒/60秒/180秒の4段階から任意に選択できます。

干渉防止機能（4周波切替）の搭載

風除室や多連ドアなど、狭いエリアに複数台のセンサーを近接設置する場合でも、赤外線の変調周波数を4段階で切り替えることで、センサー同士の相互干渉による誤動作を防ぎます。

IP55相当の防水性能で屋外設置に対応

屋外使用に耐えるIP55の防噴流構造を実現しています。雨がかりのある場所や、半屋外の搬入口など、過酷な環境下でも安定した長期運用を支えます。また、雪モード機能により降雪時の誤動作も抑制可能です。

柔軟な設置を可能にする広範囲な首振り機構

本体の首振り機構により、左右140度、奥行き150度の角度調整が可能です。設置場所の制約を受けにくく、最適な検知エリアを狙い通りに設定することができます。

高度な自己診断機能（フェイルセーフ設計）

マイコンが常に受光レベルや内部回路の状態を監視します。レンズの汚れや部品故障などの異常を検知した際は、LEDを点滅させるとともに強制的に検知信号を出力し、ドアを開放保持させるなどの安全対策（フェイルセーフ）が可能です。

メンテナンス性を考慮した親切設計

高所での作業性を高めるため、前面パネルはワンタッチで着脱可能です。各種設定スイッチや感度ボリュームを前面に配置しており、施工後の微調整も確実かつ迅速に行えます。

    選定時に評価したい強み
    超高所対応： 最大6mの天井高に対応できる数少ない産業用センサーです。
確実な検知： 24本の高密度ビームにより、小型から大型の対象物まで捕捉します。
環境適応力： IP55防水と雪モードにより、全天候型での運用が可能です。
高い安全性： 静止検知機能と自己診断機能により、挟み込み事故等のリスクを低減します。



施工・設置ガイド

安定した動作を確保するため、設置時には以下のガイドラインを遵守してください。特に電源投入時の初期化シーケンス中はエリア内への立ち入りを避けることが重要です。

確認項目	この製品での考え方
取付面の選定	振動の少ない堅牢な壁面または天井に設置してください。
電源供給	AC100V専用です。自動ドアエンジンのサービス電源等から供給してください。
初期学習時間	電源投入後の約8秒間は環境学習を行います。この間はエリア内を無人にしてください。
角度固定	調整後は必ず「シャフト止めネジ」を締め、設定をロックしてください。
出力制限	微小負荷用接点のため、大きな電力（照明やモーター）の直接駆動はできません。

製品仕様

項目	内容
品名	光線式アクティブセンサー
品番	ＤＡ－６０００
検出方式	近赤外線直接反射方式
電源電圧	ＡＣ１００Ｖ±１０％５０／６０Ｈｚ
消費電力	４．０ＶＡ以下
検知出力	無電圧リレー接点（ａ接点）ＤＣ５０Ｖ・０．１Ａ（抵抗負荷）
出力保持時間	約０．５秒
静止体検出時間	２秒、１５秒、６０秒、１８０秒（切替可能）
表示灯	動作表示ＬＥＤ（赤）：待機時（点灯）／検知時（消灯）反射モニタ（赤色ＬＥＤ）：正常時（消灯）／異常時（点灯）
取付高さ	３ｍ〜６ｍ
エリア可変	ディップスイッチにて設定（全開・前列消去・両側消去）
自己診断機能	有／無（切替可能）
感度調整機能	有（感度調整ボリューム付）
干渉防止機能	４周波切替（Ａ、Ｂ、Ｃ、Ｄ）
首振り角度	左右：１４０度奥行き：１５０度
保護等級	ＩＰ５５相当（防噴流型）
使用可能周囲温度	－２０℃〜＋５５℃（結露なきこと）
設置場所	屋内・半屋外：天井・壁面取付
質量	約３８０ｇ
外観	ホワイト（アクリル・ＡＢＳ樹脂）

FAQ

Q：3メートル以下の高さに設置することはできますか？ A：メーカー推奨の取付高さは3m〜6mです。3m未満の低い位置では検知エリアが極端に狭くなったり、感度が高すぎて誤動作の原因となる可能性があるため推奨されません。

Q：電源は何Vを使えばよいですか？ A：AC100V専用です。DC12VやDC24Vなどの直流電源は使用できませんのでご注意ください。

Q：LEDが赤く点滅していますが、故障でしょうか？ A：動作表示LEDの点滅は、自己診断機能による「異常検知」を示しています。反射レベルの異常や内部回路の故障が考えられます。電源の再投入で復旧しない場合は交換が必要です。

Q：屋外で使用しても大丈夫ですか？ A：はい、IP55相当の防水性能を有しているため、雨がかりのある屋外でも設置可能です。ただし、高圧洗浄機などの水を直接噴射することは避けてください。

Q：冬場に雪で誤動作することはありますか？ A：降雪や舞い上がる虫などによる微小な検知をフィルタリングする「雪モード」を搭載しています。ディップスイッチの設定をONにすることで誤動作を抑制できます。

Q：隣り合わせで2台設置すると干渉しますか？ A：干渉防止機能（4周波切替）を搭載しています。隣接するセンサー同士で異なる周波数（A/B/C/D）を割り当てることで、相互干渉を防ぐことができます。

Q：静止している人や物も検知し続けますか？ A：限定静止検知機能を搭載しています。設定した時間（2秒〜180秒）の間、エリア内で静止している物体を検知し続けることが可能です。

Q：検知エリアの形を変えることはできますか？ A：ディップスイッチの設定により、4列全ての「全開」、ドアに近い列を消去する「前列消去」、左右端を消去する「両側消去」の3パターンから選択できます。

Q：電源を入れた直後にドアが開きっぱなしになります。 A：電源投入後約8秒間は環境学習（初期化）を行っています。この間にエリア内に人がいると、床の状態を正しく学習できず誤動作します。エリア外に退出した状態で電源を入れ直してください。

Q：メンテナンスでレンズを掃除する際の注意点は？ A：中性洗剤を薄めた柔らかい布で拭いてください。シンナーやアルコールなどの溶剤を使用すると、レンズが白濁したり亀裂が入る原因となるため絶対に使用しないでください。
