MB-301 Lブラケット TAKEX 竹中エンジニアリング [MB-301]

MB-301 Lブラケット TAKEX 竹中エンジニアリング [MB-301]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 自動ドア・シャッター用オプション 取付金具 純正ブラケット

MB-301 Lブラケット（DA-301、SHA-3200、DA-303用）

TAKEX製の光線式アクティブセンサーを、壁面や構造物に対してオフセットして設置するための専用L型ブラケットです。通常の無目（ドア枠）への直接取り付けが困難な現場や、シャッターの出っ張りを避けてセンサーを配置したい場面で、確実な固定と理想的な検知エリアの構築をサポートします。

  • 型番： MB-301
  • 製品名： Lブラケット
  • 主な対応機種： DA-301, DA-303, SHA-3200, DA-100 等
  • 材質： SPCC（冷間圧延鋼板） t=1mm
  • 用途： 壁面・天井面へのセンサー取り付け補助

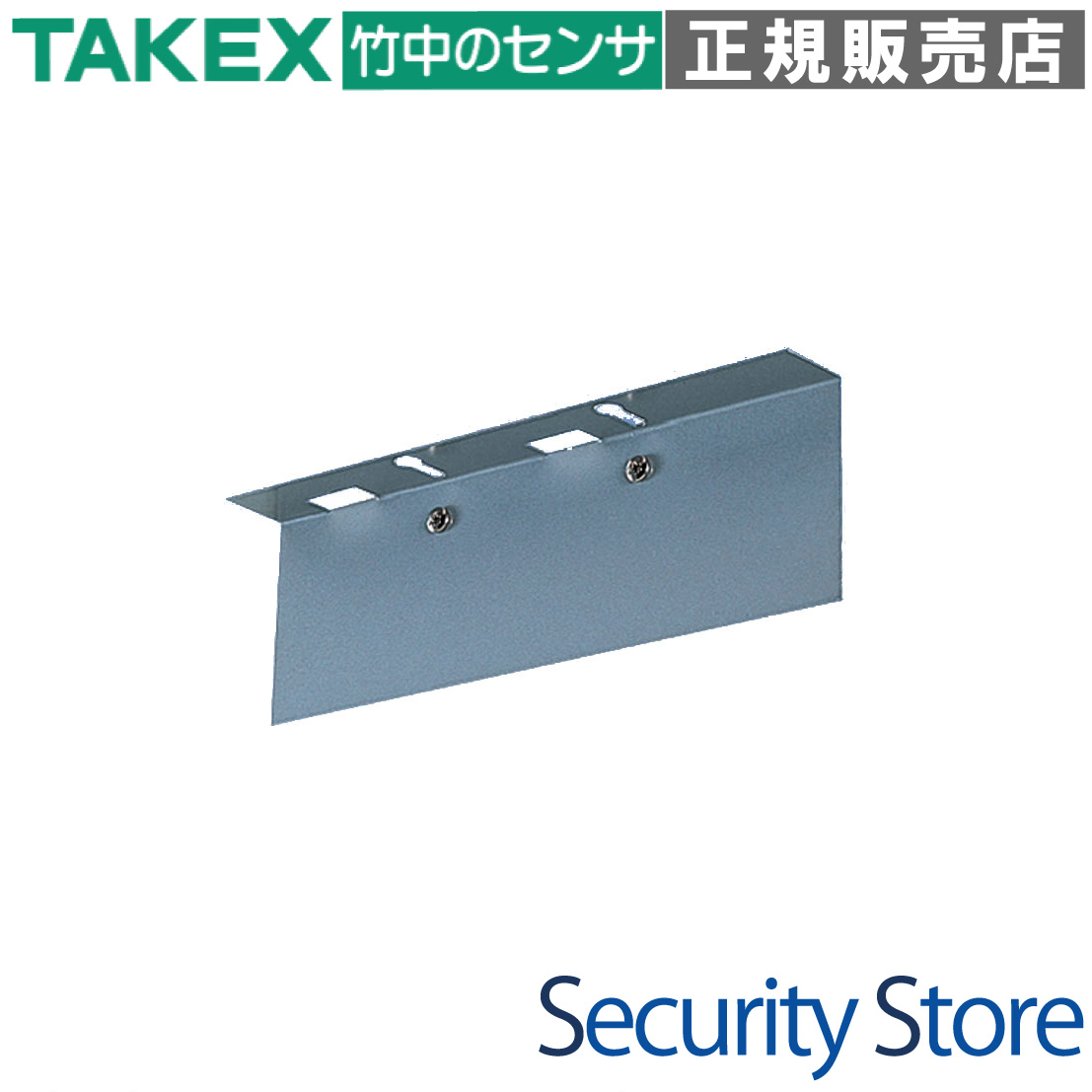

MB-301 Lブラケットの製品画像

資料ダウンロード

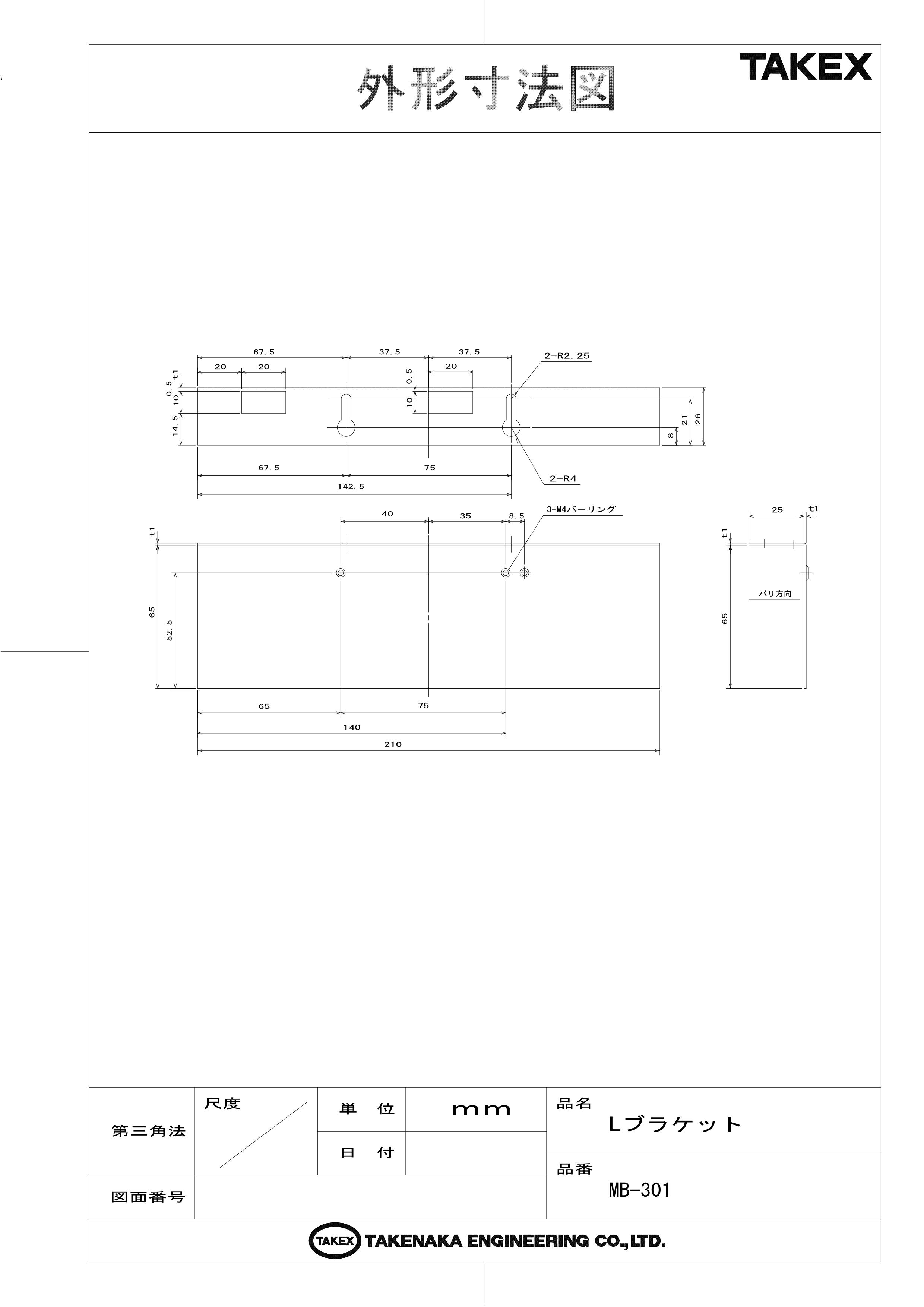

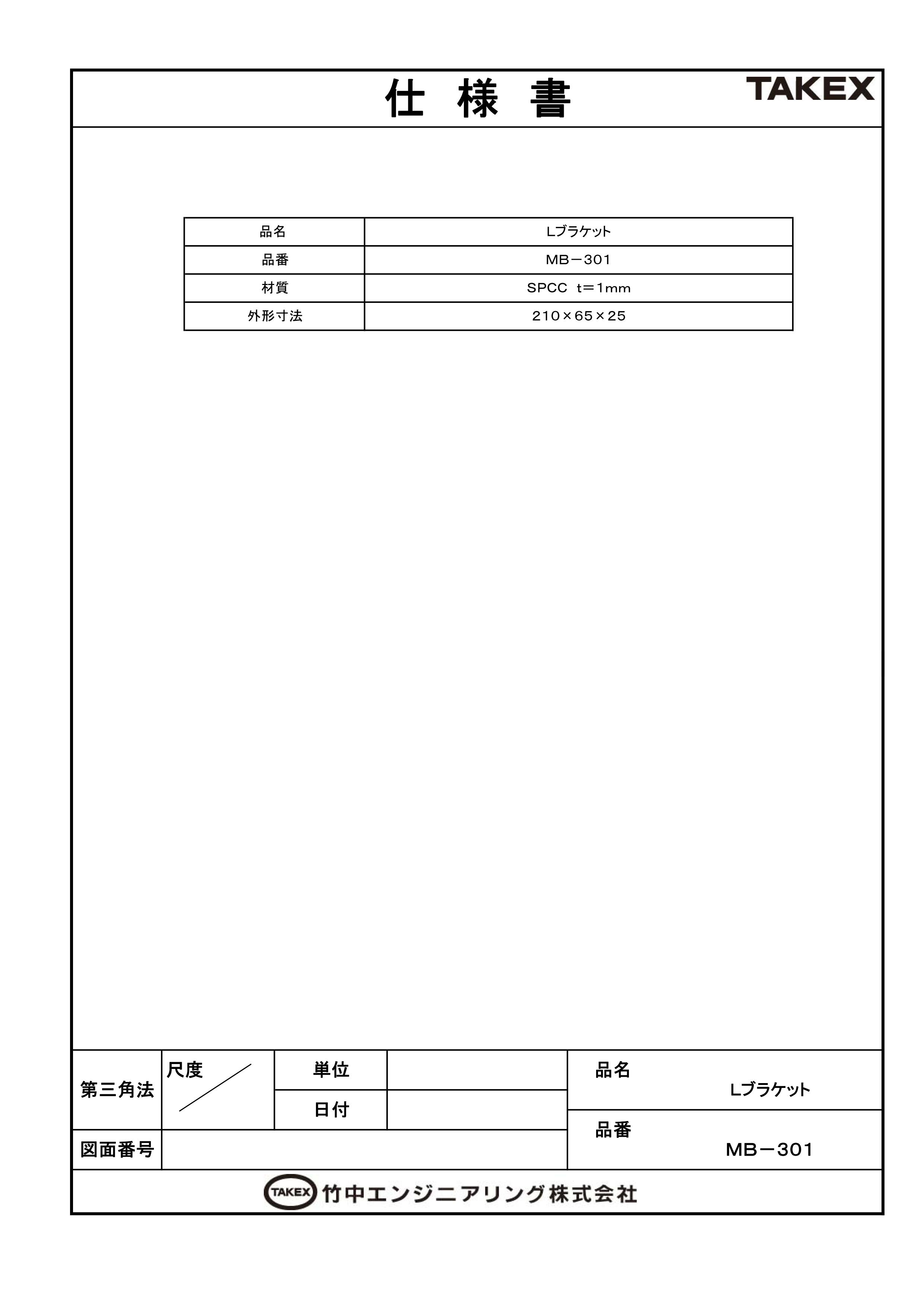

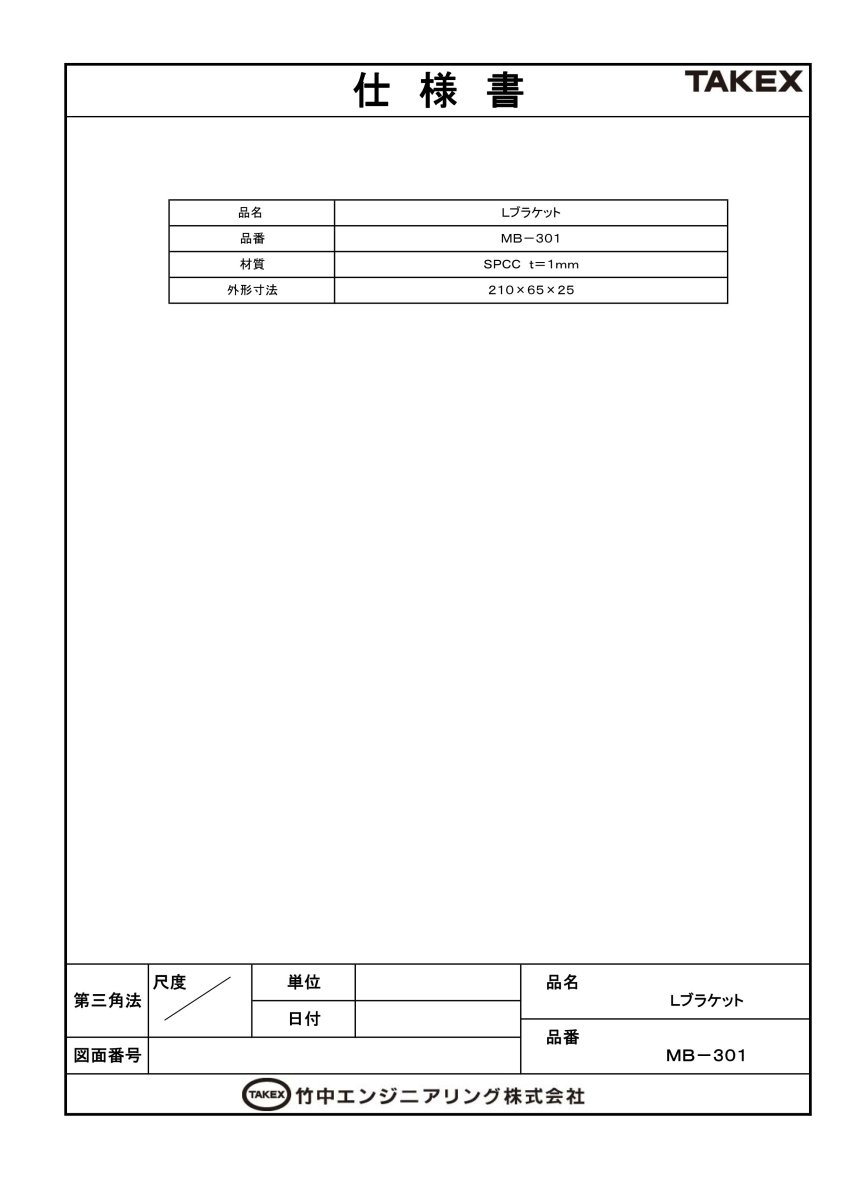

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 自動ドアの無目枠が狭く直接設置できない場合
  • シャッターボックスを避けてセンサーを出したい場合
  • 垂直な壁面に対してセンサーを下向きに固定したい場合
  • 高所に設置するSHA-3200の取付位置調整

導入前に確認したいポイント

  • 使用予定のセンサー型番が対応しているか
  • 設置場所の強度が金具とセンサー重量に耐えられるか
  • 屋外露出部で使用する場合の防錆対策（標準はSPCC）
  • 別売の防雨カバー（BK-301等）との併用可否

特長

メーカー純正の確かな適合性

竹中エンジニアリング（TAKEX）の指定センサーに完全にフィットするよう設計された専用品です。汎用のL字金具とは異なり、取付穴の位置やベースのサイズが最適化されているため、センサー本体を加工することなく安全かつ強固に固定できます。

設置環境に合わせたオフセット設置

L字型の構造を採用することで、センサーを壁面や天井面から一定の距離（オフセット）を持たせて設置可能です。これにより、建物の装飾やシャッターボックスなどの障害物を回避し、センサーが持つ本来の検知性能を最大限に引き出すことができます。

高度な検知エリア構築をサポート

センサーを適切な高さと角度で保持できるため、特に検知エリアの調整がシビアな現場で威力を発揮します。DA-303のような多スポットセンサーや、取付高さが最大3.2mに達するSHA-3200において、通行者の安全を確保するための理想的なエリア設定を可能にします。

プロの施工を考慮した寸法設計

幅210mm、奥行65mmの設計は、多くのTAKEX製センサーのベースサイズをカバーします。施工業者向けの設計データ（外形寸法図）も完備されており、事前の設置シミュレーションや、現場での位置決めがスムーズに行えるよう配慮されています。

多様なセンサー機種への汎用性

「DA-301」用のオプションとしてスタートした本製品は、その信頼性の高さから「DA-303」や「SHA-3200」といった現行の主要センサーにも公式オプションとして採用されています。1種類のブラケットで複数の機種に対応できるため、部材選定の効率化に寄与します。

施工の自由度を高めるL字アーム構造

壁面にセンサーを垂直に取り付け、下方に向けて検知させたい場合や、天井から吊り下げるように設置したい場合など、現場の物理的制約を解消します。意匠性と安全性の両立が求められる商業施設や、機能性が重視される工場・倉庫の搬入口など、幅広いシーンで活躍します。

選定時に評価したい強み

  • 純正の安心感： メーカー公認の組み合わせにより、万が一の故障やトラブル時もスムーズに対応。
  • 堅牢な材質： 1mm厚のSPCC（冷間圧延鋼板）を採用し、センサーをしっかりと支える剛性を確保。
  • 高い汎用性： DAシリーズやSHAシリーズなど、TAKEXの主要なアクティブセンサーに幅広く対応。
  • コストパフォーマンス： 複雑な特注金具を作ることなく、標準品として安価に設置課題を解決。

施工・設置ガイド

本製品はセンサー本体と壁面（または無目）の間に挟んで使用します。取り付けの際は、まずMB-301を壁面にしっかりと固定し、その後にセンサーのベースプレートをブラケットに固定してください。

確認項目 この製品での考え方
取付面の種類 壁面、天井面、無目枠（ドア枠）に対応。
対応センサー重量 TAKEX製の指定センサー重量（DA-303, SHA-3200等）に完全対応。
設置角度の微調整 ブラケット固定後に、センサー本体側の角度調整機能を使用してください。

製品仕様

項目 内容
品名 Ｌブラケット
品番 ＭＢ－３０１
材質 ＳＰＣＣ ｔ＝１ｍｍ（冷間圧延鋼板）
外形寸法 横 210mm × 縦 65mm × 奥行 25mm

FAQ

Q：DA-303以外のセンサーにも使えますか？ A：はい、DA-301、DA-100、SHA-3200など、TAKEX製の複数のアクティブセンサーに公式対応しています。
Q：ブラケットを取り付けるためのネジは付属していますか？ A：通常、ブラケット自体に壁面固定用のネジは付属していません。設置面の材質（ALC、鉄、木材等）に合わせた適切なネジをご用意ください。
Q：屋外で使用しても錆びませんか？ A：SPCC（鋼板）製ですので、直接雨がかかる場所や高湿度の場所では経年劣化により錆が発生する可能性があります。屋外では別売の防雨カバー「BK-301」との併用や、塗装等の防錆処理を推奨します。
Q：ブラケット自体の色は選べますか？ A：本製品は標準色のみとなります。建物の外観に合わせたい場合は、現場での塗装が必要となります。
Q：SHA-3200で使用する場合、高い場所でも強度は大丈夫ですか？ A：はい、SHA-3200（取付高さ3.2m）の重量を考慮した設計になっておりますが、ブラケットを固定する壁面側の強度を十分にご確認ください。
Q：取り付けに特別な工具は必要ですか？ A：標準的なプラスドライバーや、壁面固定用のドリルがあれば取り付け可能です。
Q：センサーを逆さま（天井吊り下げ）に取り付けることは可能ですか？ A：構造上可能ですが、センサー本体の検知エリア設定や防滴性能が逆さまの状態に対応しているかを必ず各センサーの仕様書でご確認ください。
Q：防雨カバーBK-301と一緒に使えますか？ A：はい、MB-301はBK-301と組み合わせて使用することが想定されており、屋外設置時に併用されるケースが多いです。
Q：このブラケットを使うと、検知エリアは広がりますか？ A：検知エリア自体が拡大するわけではありませんが、設置位置をオフセットすることで、死角をなくしたり最適な位置にエリアを照射したりすることが容易になります。
Q：納期はどのくらいかかりますか？ A：少量在庫品または受注生産品となることが多いため、通常1週間〜10日前後を見込んでいただくのが一般的ですが、詳細はお問い合わせください。
