DS-10N 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-10N]

DS-10N 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-10N]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 赤外線ビームスイッチ 自動ドア挟み込み防止 対向型 10m

DS-10N 赤外線ビームスイッチ

自動ドアの挟み込みを未然に防ぎ、開閉部分での安全を確保する近赤外線ビーム遮断方式の補助スイッチです。超小型コントローラと自由に切断可能なコードにより、施工の柔軟性と信頼性を高度に両立しています。

  • 型番： DS-10N
  • 方式： 近赤外線ビーム遮断方式（対向型）
  • 警戒距離： 最大10m以内
  • 電源電圧： AC100V (50/60Hz)
  • 主な用途： 自動ドアの挟み込み防止、通路の通過検知、立ち止まり検出
DS-10N 赤外線ビームスイッチ

資料ダウンロード

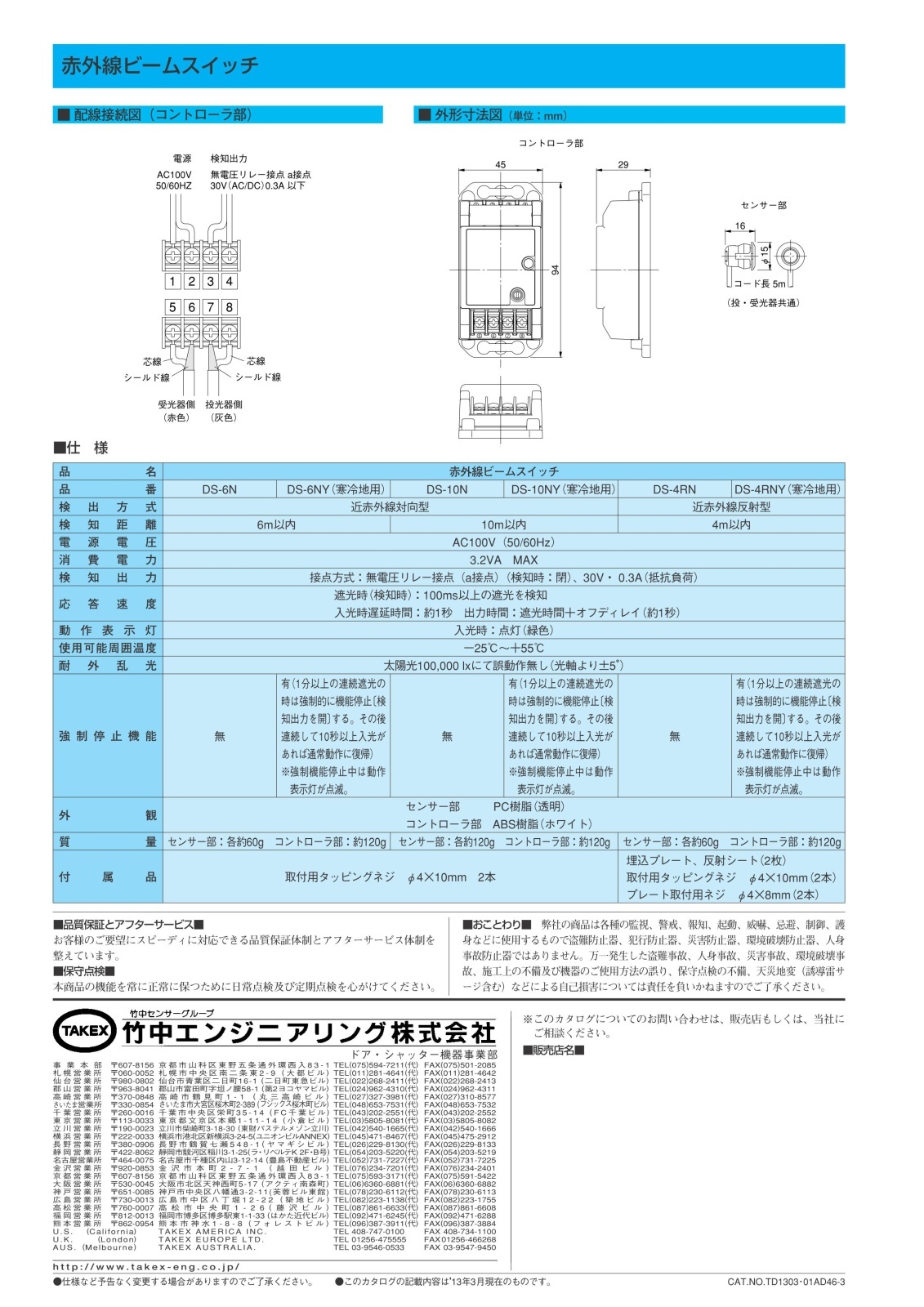

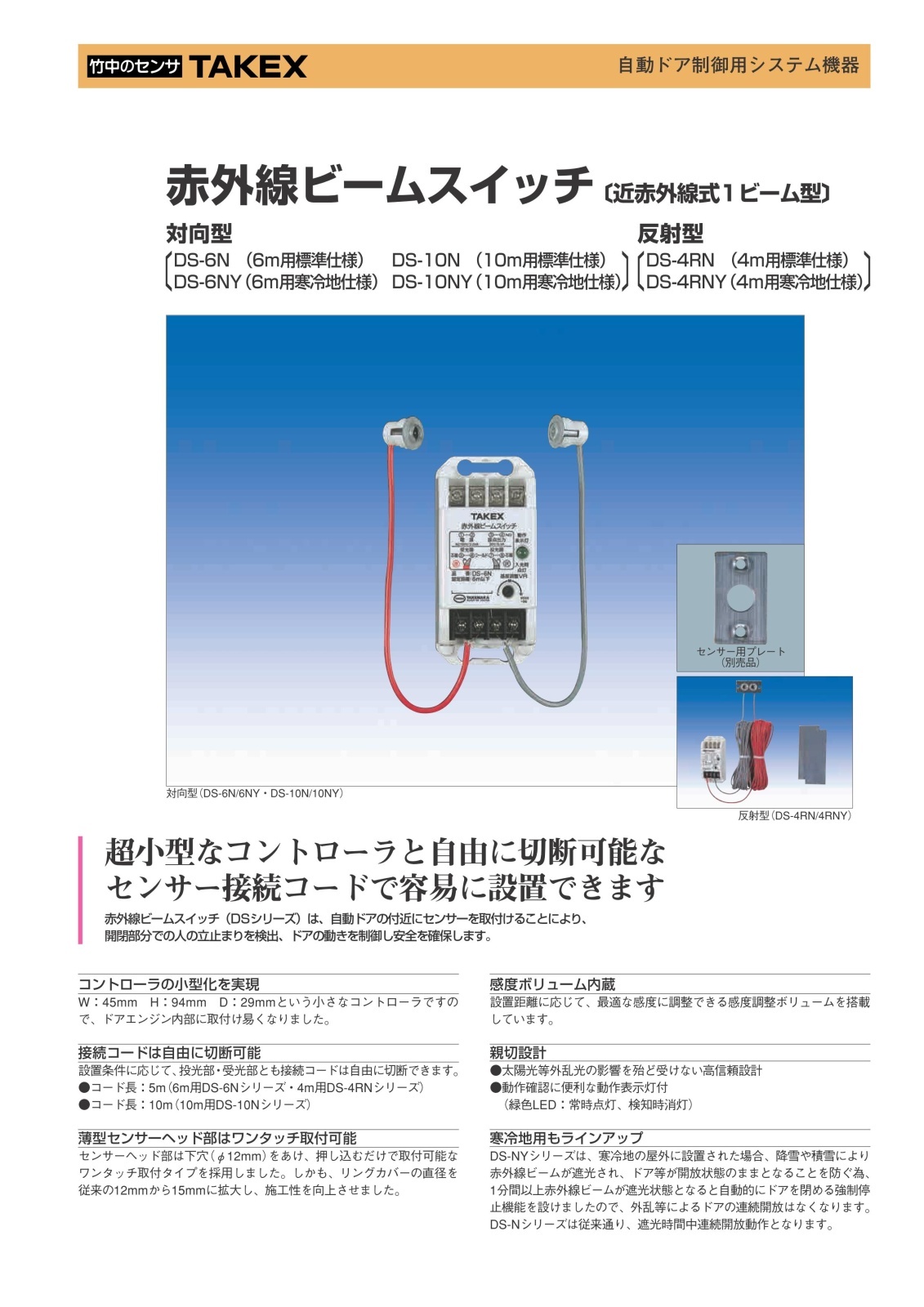

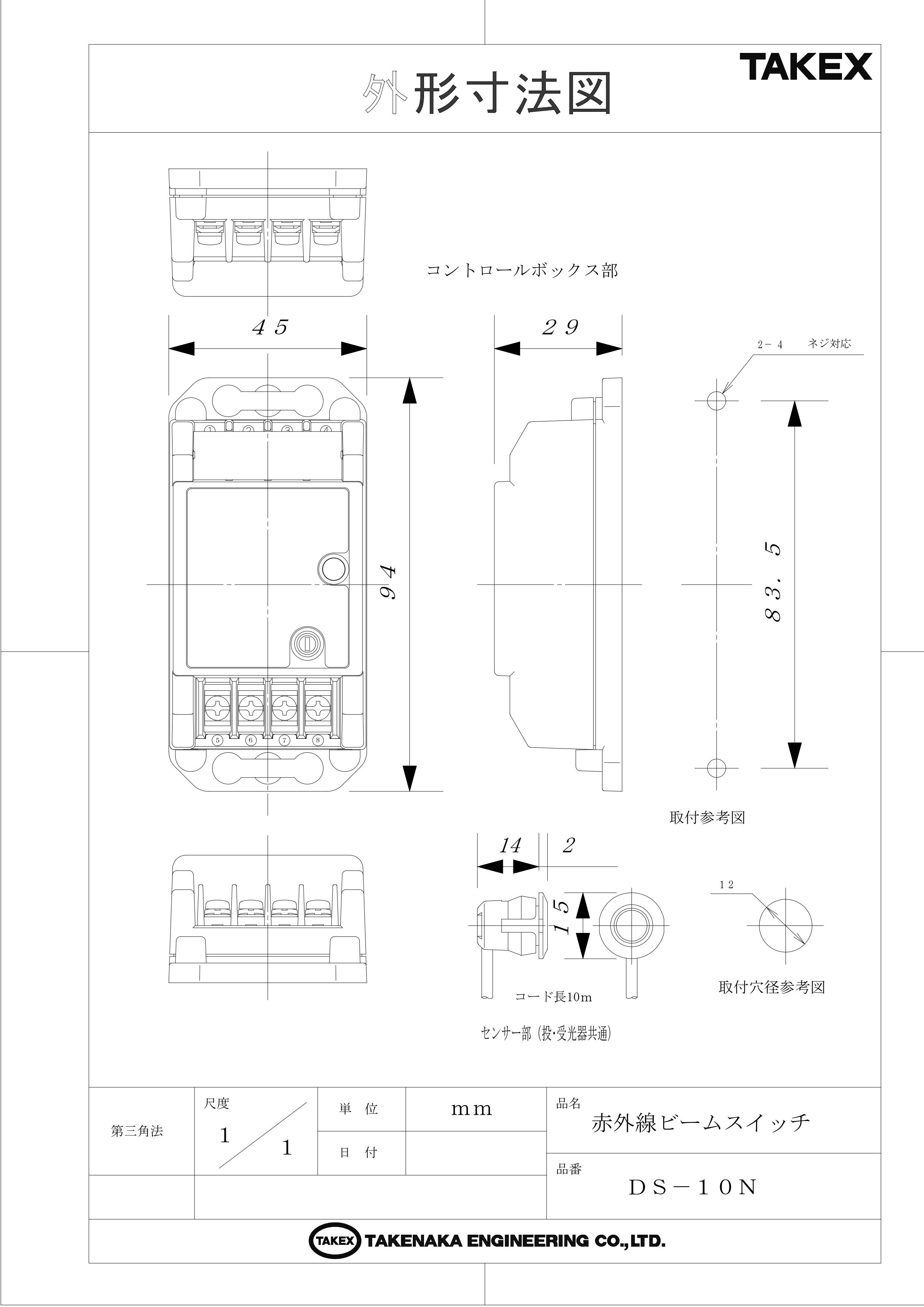

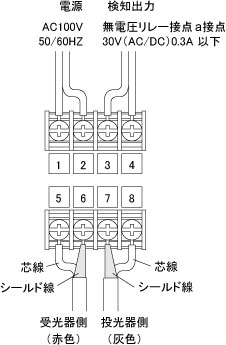

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 自動ドアの安全確保（挟み込み防止）
  • 店舗・オフィスのエントランス管理
  • 通路での立ち止まり検知
  • 特定エリアの侵入・通過監視

導入前に確認したいポイント

  • 電源は AC100V ですか？
  • 設置距離は 10m 以内ですか？
  • コントローラ設置場所は屋内ですか？
  • 取付面に Φ12mm の穴あけが可能ですか？

特長

コントローラの徹底した小型化を実現

幅45mm、高さ94mm、奥行29mmという極めてコンパクトな筐体設計を採用。自動ドアのエンジンボックス内部など、限られたスペースにも容易に収まり、設置場所を選びません。

施工性を高める自由に切断可能な接続コード

投光部・受光部ともに10mの接続コードが付属。設置現場の条件に合わせて、余分なコードを自由に切断できるため、配線が煩雑にならずスッキリとした施工が可能です。

ワンタッチ取付可能なセンサーヘッド

センサーヘッド部は、取付面にΦ12mmの下穴をあけて押し込むだけで固定できるワンタッチタイプ。リングカバー径を15mmに拡大したことで、穴あけ時の微細なズレをカバーし、仕上がりの美しさと施工速度を両立しています。

環境に合わせた感度調整ボリューム内蔵

コントローラ内部に3段階（L/M/H）の感度調整ボリュームを搭載。設置距離（1m未満〜10m）に応じて最適な感度に調整でき、壁面反射による回り込みや受光量不足による不安定な動作を防ぎます。

太陽光100,000lxに耐える高信頼設計

特殊な光学フィルターとレンズの採用により、太陽光の直射を受ける厳しい環境下（最大100,000lx）でも誤動作を起こしにくい耐外乱光性能を実現。半屋外のエントランスでも安心して運用できます。

誤報を排除する高度な検知ロジック

100msec以上の遮光を確実に捉えつつ、木の葉などの微細な遮光物は無視する最適化された応答速度を設定。接点出力には約1秒のオフディレイ機能を備え、ドアのチャタリングを防止します。

動作状態が一目でわかるLEDインジケーター

コントローラに動作表示灯（緑色LED）を装備。正常入光時は点灯、遮光時は消灯、受光量不足時は点滅といった明確な挙動定義により、メンテナンス時やトラブル発生時の迅速な現状把握を助けます。

幅広い温度環境に対応（-25℃〜+55℃）

厳しい温度条件下でも動作を保証。寒冷地から夏場の高温環境まで、日本の四季を通じて安定した安全管理を提供します。※結露や氷結がない環境に限ります。

選定時に評価したい強み

  • 業界最小クラス： 狭小スペースへの設置に強い超小型コントローラ
  • 高いメンテナンス性： LEDの点滅パターンで受光量不足を知らせる親切設計
  • 確かな安全性： 100msec遮光検知と1秒オフディレイによる確実な制御
  • 柔軟なカスタマイズ： 現場でカット可能なコードと感度ボリューム調整

施工・設置ガイド

本製品の性能を最大限に引き出すため、以下の施工基準を遵守してください。

確認項目 施工・運用の考え方
設置距離 投受光器間は最大10m以内を厳守してください。
穴あけ加工 Φ12mmの穴をあけ、バリを取り除いてからセンサーを挿入してください。
コード処理 切断する場合は芯線とシールド線を段違いにしてショートを防止してください。
延長の制限 原則延長禁止。やむを得ない場合は投光器側（灰色）のみとしてください。
コントローラ 必ず屋内（結露のない場所）に設置してください。

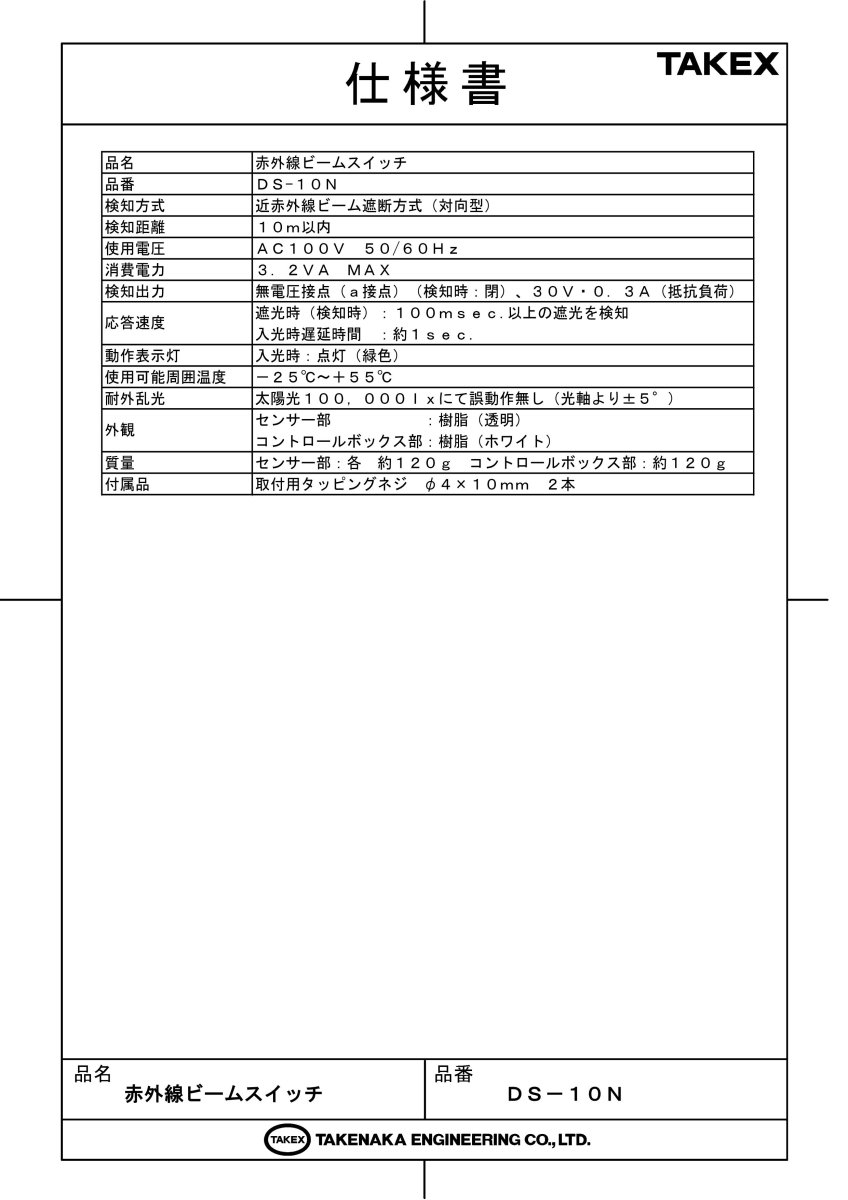

製品仕様

項目 内容
品番 DS-10N
検出方式 近赤外線ビーム遮断方式(対向型)
検知距離 10m以内
電源電圧 AC100V 50/60Hz
消費電力 3.2VA MAX
検知出力 接点方式:無電圧リレー(a接点)
接点容量:30V 0.3A(抵抗負荷)
応答速度 遮光時(検知時):100ms以上の遮光を検知
出力時間 遮光時間+オフディレイ(約1秒)
動作表示灯 入光時:点灯(緑色) / 遮光時:消灯 / 受光量低下時:点滅
使用可能周囲温度 -25℃〜+55℃（氷結・結露なきこと）
耐外乱光 太陽光100,000 lxにて誤動作無し(光軸より±5°)
センサーコード長 10m(投・受光器共)
設置場所 センサー部:屋内・半屋外 / コントローラ部:屋内専用
材質 センサー部:樹脂(透明) / コントローラ部:樹脂(ホワイト)
質量 センサー部:各約120g / コントローラ部:約120g
付属品 取付用タッピングネジ φ4×10mm 2本

FAQ

Q：センサーコードは延長できますか？ A：原則として延長は推奨しません。感度低下の原因となります。やむを得ない場合は、比較的影響の少ない投光器側（灰色コード）のみとし、受光器側（赤色コード）の延長は避けてください。
Q：コードを短く切断しても大丈夫ですか？ A：はい、自由に切断可能です。切断時は芯線とシールド線がショートしないよう、被膜のカット位置を15〜20mm程度ずらして処理してください。
Q：LEDが点滅しているのですが、故障でしょうか？ A：故障ではありません。受光量が低下しているサインです。光軸のズレやレンズの汚れ、または設置距離に対して感度設定（ボリューム）が低い可能性がありますので、確認・調整を行ってください。
Q：設置距離が1m未満の極めて近い場所で使用できますか？ A：使用可能ですが、感度が高すぎると壁面反射などで遮光しても検知しなくなる（入光状態のままになる）ことがあります。その場合は感度ボリュームを「L」に設定してください。
Q：屋外で使用することはできますか？ A：センサーヘッド部は半屋外対応ですが、コントローラ部は完全屋内専用です。コントローラは必ず雨や結露のかからないエンジンボックス内等に設置してください。
Q：雪が積もる場所での注意点はありますか？ A：雪で遮光され続けると、ドアが開きっぱなしになることがあります。積雪地域での運用には、1分以上の連続遮光で出力を強制オフにする機能を持つ「DS-10NY」という別品番モデルも検討されます。
Q：電源はAC200Vに対応していますか？ A：いいえ、本製品はAC100V専用です。指定外の電圧を入力すると焼損・火災の原因となります。
Q：接点出力に大きな電気錠やモーターを直接繋げますか？ A：接点定格はAC/DC30V 0.3A（抵抗負荷）です。これを超える負荷を直接制御することはできません。大電流を扱う場合は、必ず外部パワーリレー等を介してください。
Q：応答速度を教えてください。 A：100msec（0.1秒）以上の遮光で反応します。これは落下物などによる誤作動を防ぎ、人間の通過を確実に検知するための設定です。
Q：メンテナンスでレンズを拭く際の注意点は？ A：シンナー等の有機溶剤はレンズが白濁するため使用しないでください。中性洗剤を薄めたものを含ませた柔らかい布で清掃してください。
