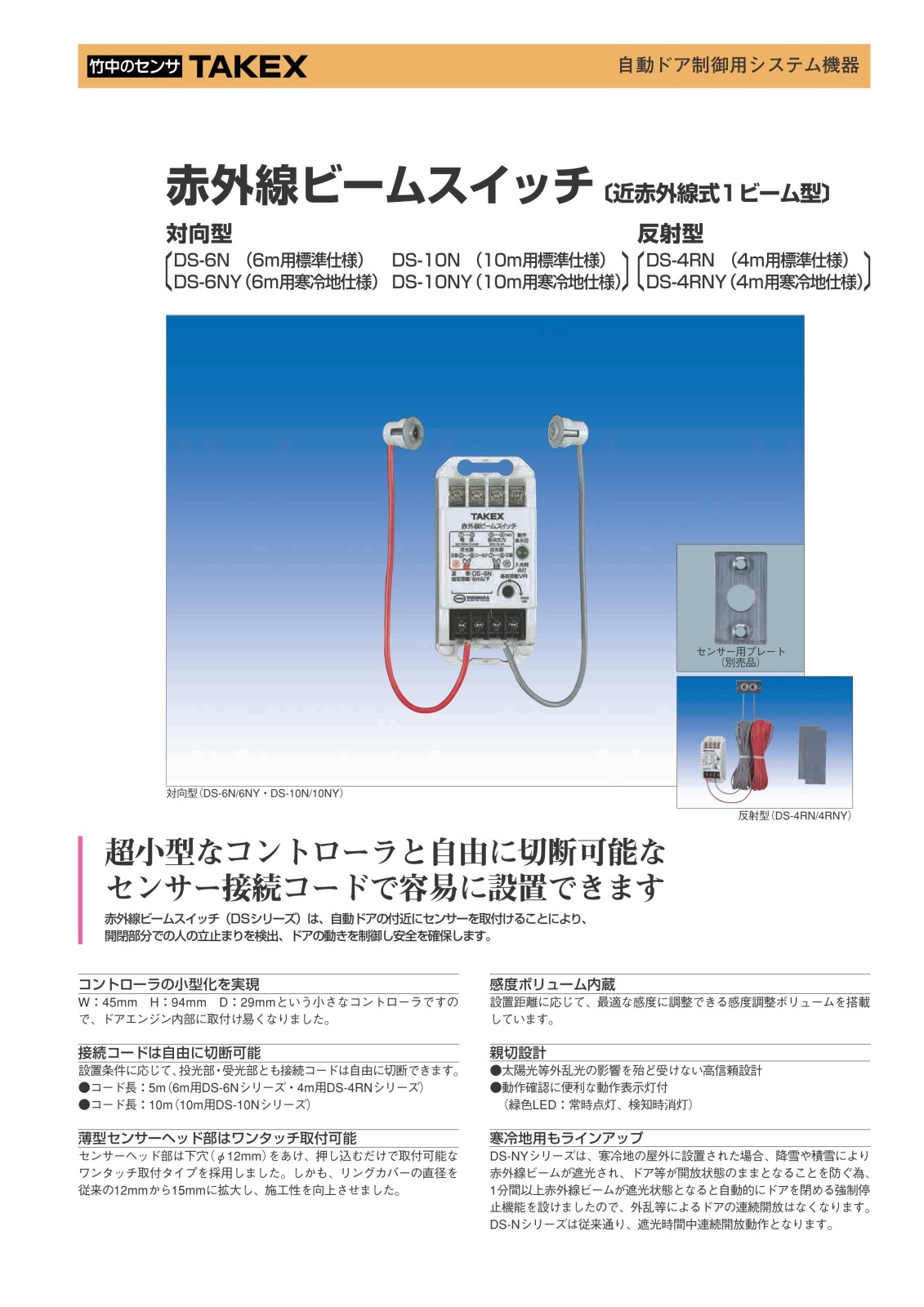

竹中エンジニアリング（TAKEX）赤外線センサー自動ドア用安全スイッチ寒冷地仕様対向型10m

DS-10NY 赤外線ビームスイッチ（寒冷地用 10mモデル）

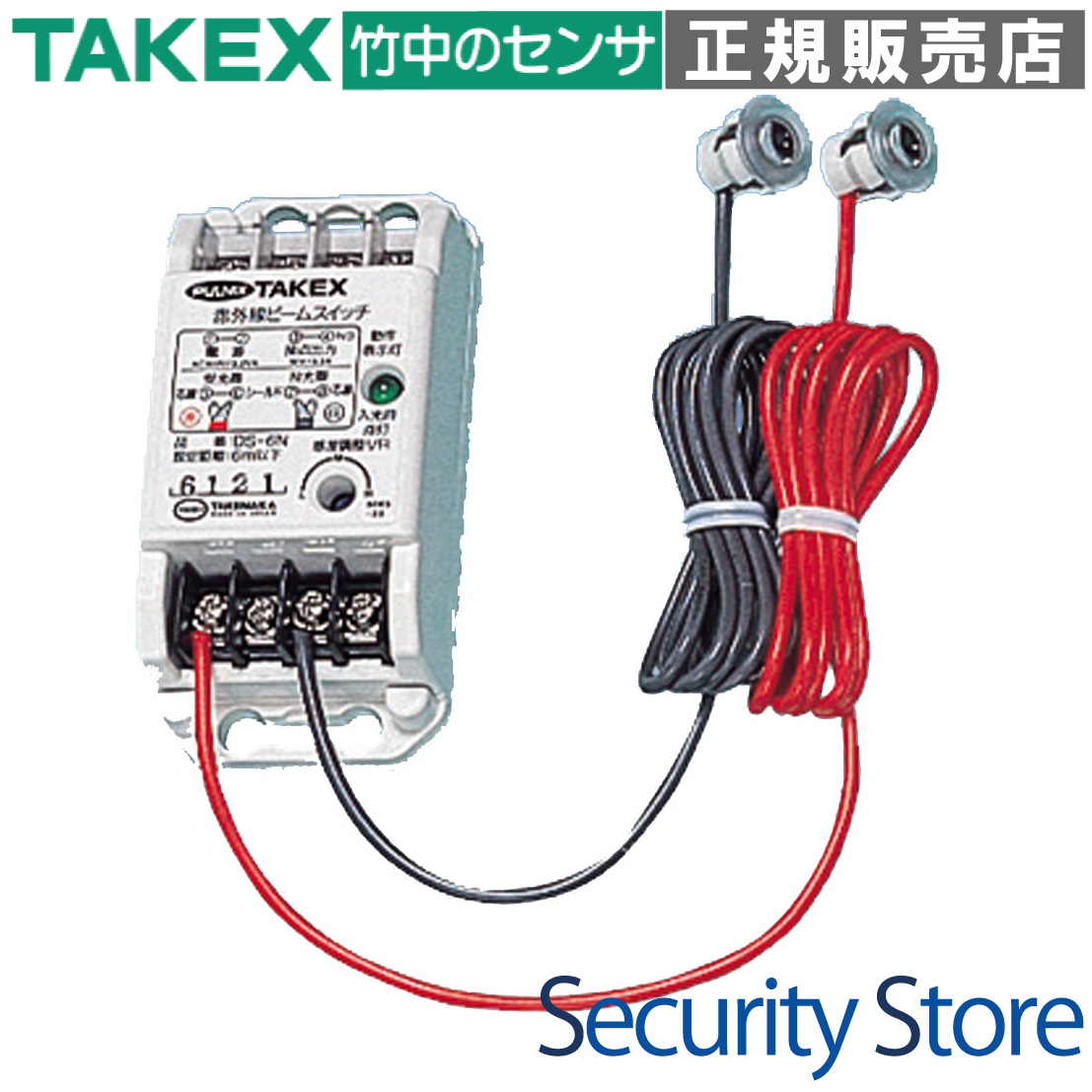

DS-10NYは、自動ドア付近の人の立ち止まりを検出し、ドアの動きを制御して挟み込み事故を未然に防ぐための補助用赤外線ビームスイッチです。特に寒冷地での運用を想定し、積雪や降雪によるドアの連続開放を防ぐ「強制停止機能」を搭載しています。超小型コントローラと自由に切断可能な10mコードにより、施工の柔軟性と信頼性を両立させたプロ仕様の製品です。

型番DS-10NY
検知方式近赤外線ビーム遮断方式（対向型）
検知距離10m以内
主な用途自動ドアの挟み込み防止、シャッターの障害物検知
動作温度-25℃ 〜 +55℃（寒冷地対応）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

積雪地域のエントランス自動ドア
冷凍倉庫の出入り口安全確保
直射日光（西日）が厳しい店舗入口
配線スペースが限られたドア枠への施工
最大10mまでの広範囲な検知エリア

導入前に確認したいポイント

電源は AC100V (50/60Hz) です
センサーヘッド取付には Φ12mm の下穴が必要です
強制停止機能時は屋内側センサーの併用が必須です
受光器（赤色コード）の延長は推奨されません

特長

寒冷地での運用を支える「強制停止機能」

DS-10NY最大の特徴は、寒冷地仕様（NY型）特有の制御ロジックです。降雪や積雪によってビームが1分以上連続して遮断された場合、センサーが自律的に「異常」と判断。接点を強制的にオープンにし、ドアが開きっぱなしになることを防ぎます。吹雪による暖房効率の低下やセキュリティリスクを自動で回避します。

エンジン内部に収まる超小型コントローラ

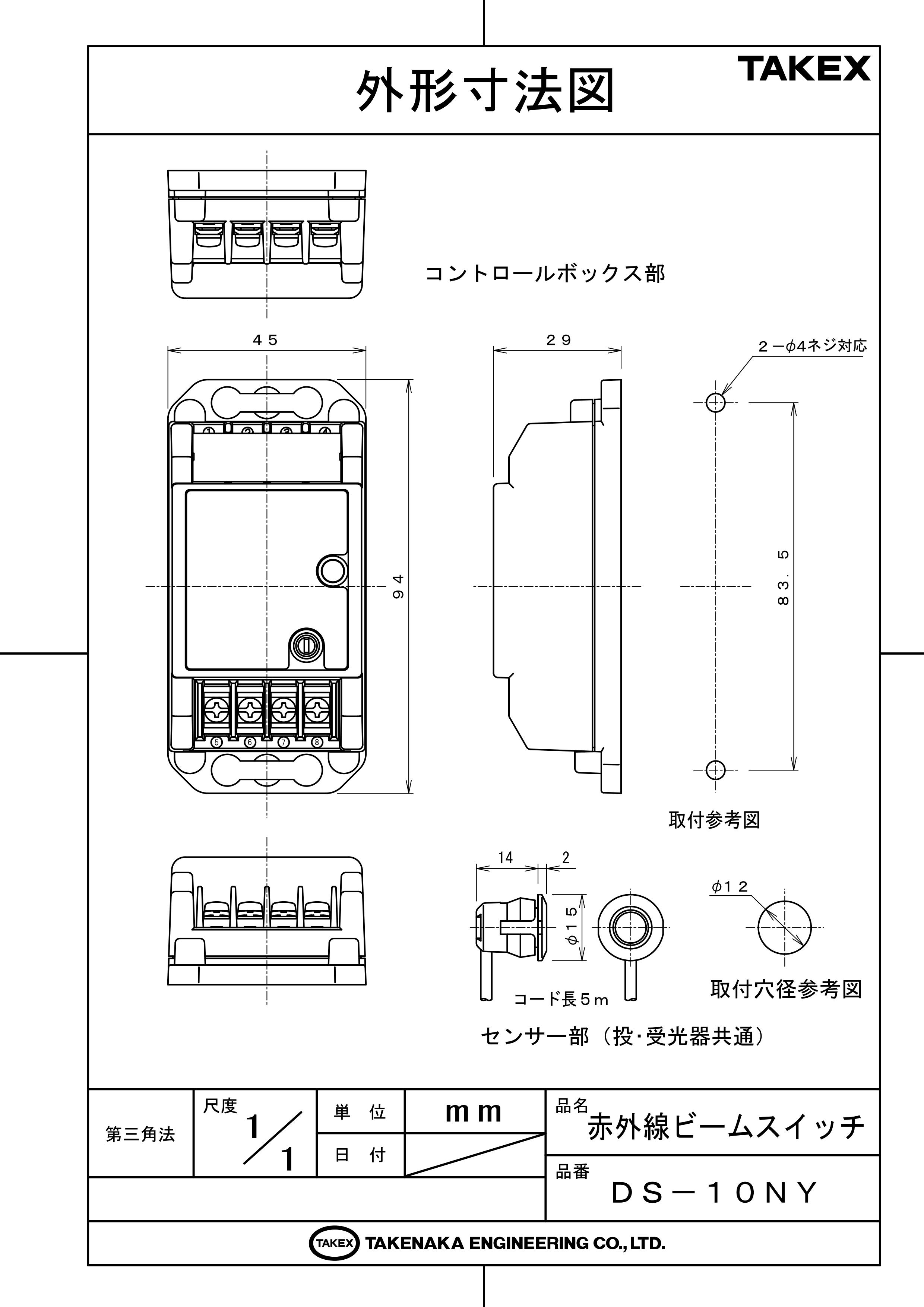

幅45mm、高さ94mm、奥行29mmという極めてコンパクトなコントローラ筐体を採用。自動ドアのエンジンボックス内部などの限られたスペースにも容易に収まり、後付け施工時でも設置場所に困りません。

現場での施工性を高める柔軟な接続コード

投光部・受光部ともに、接続コード（各10m）は設置条件に応じて自由に切断可能です。無駄な余長を束ねる必要がなく、エンジン内部をすっきりと配線できます。また、投光器は灰色、受光器は赤色とコード色で区別されており、結線ミスを物理的に防ぎます。

Φ12mmワンタッチ取付センサーヘッド

センサーヘッド部は、Φ12mmの下穴をあけて押し込むだけで固定できるワンタッチタイプ。リングカバーの直径を15mmに設計したことで、穴あけ時の多少のズレもカバーしやすく、美しく確実な仕上げが可能です。

設置距離に応じた感度調整ボリューム

1m未満の近距離から最大10mまで、設置環境に合わせて感度を最適化できる調整ボリュームを搭載しています。壁面や床面からの乱反射（回り込み光）による検知不良（失報）を、現場の状況に合わせて確実に排除できます。

100,000lxを誇る圧倒的な耐外乱光性能

独自の光学フィルターと信号処理回路により、太陽光100,000lxの直射環境下でも安定した検知性能を維持します。西日が差し込む時間帯や、反射の強い床材を使用している現場でも誤動作を最小限に抑えます。

動作状態をリアルタイムに伝えるLED表示

コントローラ基板上の緑色LEDにより、入光（正常）・遮光（検知）・受光量低下（警告）・強制停止発動の4状態を把握できます。テスターを使わずとも視覚的に施工後の光軸確認やメンテナンス時の診断が行えます。

機器負担を軽減するオフディレイ機能

遮光検知後、物体が通過してから復帰するまでに約1秒間の保持時間（オフディレイ）を設けています。これにより、境界付近での細かい動きによるチャタリングを防止し、接続先のコントローラの寿命を延ばす設計となっています。

    選定時に評価したい強み
    信頼の検知精度： 対向型（透過型）のため、対象物の色や反射率の影響を受けません。
過酷な環境に対応： -25℃の低温下でも正常動作する寒冷地専用設計。
メンテナンス性： 感度低下時にLED点滅で知らせる自己診断的機能を搭載。
長距離対応： 1ビーム式ながら10mの検知距離を確保。



施工・設置ガイド

本機を安全かつ確実に稼働させるための重要な施工基準です。

工程・項目	施工時のポイント
穴あけとバリ取り	Φ12mmの穴をあけた後、必ずバリを除去してください。バリによるコード被覆の損傷は地絡（ショート）の原因となります。
センサーヘッドの設置	投光器と受光器の高さをミリ単位で一致させ、取付面に傾きなく密着させてください。
ケーブルの延長	やむを得ず延長する場合は「投光器（灰色コード）」側で行ってください。受光器側はノイズの影響を受けやすいため推奨しません。
感度調整	距離が3m未満の場合はボリュームを「L」側、3m以上の場合は「H」側へ調整し、遮光時にLEDが確実に消灯することを確認してください。

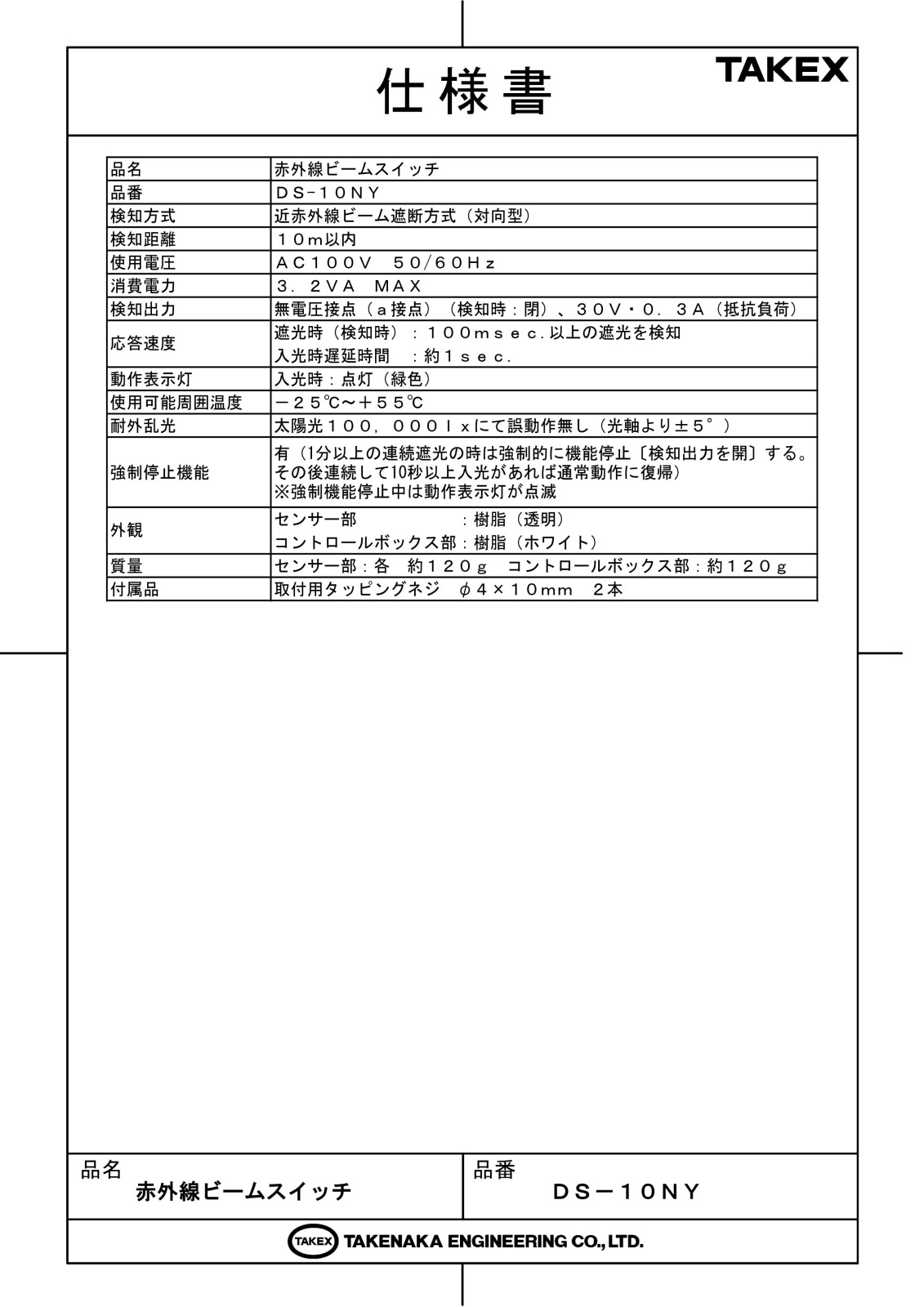

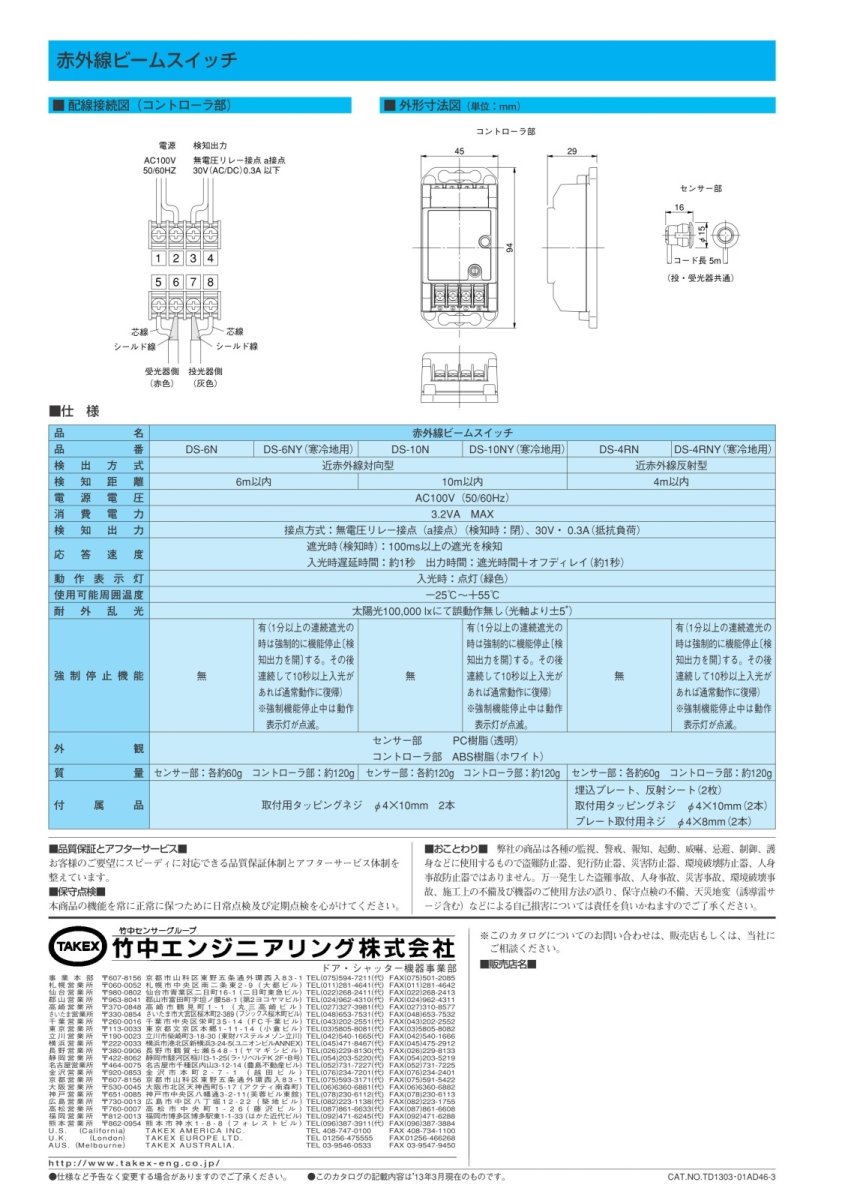

製品仕様

項目	詳細仕様
品番	DS-10NY 寒冷地用
検出方式	近赤外線ビーム遮断方式(対向型)
検知距離	10m以内
電源電圧	AC100V 50/60Hz
消費電力	3.2VA MAX
検知出力	接点方式:無電圧リレー(a接点) 接点容量:30V 0.3A(抵抗負荷)
応答速度	遮光時(検知時):100ms以上の遮光を検知
入光時遅延時間	約1秒
出力時間	遮光時間 + オフディレイ(約1秒)
動作表示灯	入光時:点灯(緑色)
使用可能周囲温度	-25℃ 〜 +55℃
耐外乱光	太陽光100,000 lxにて誤動作無し(光軸より±5°)
強制停止機能	有 (1分以上の連続遮光時に出力を強制開、10秒以上の連続入光で復帰) ※機能停止中は表示灯が点滅
センサーコード長	10m (投・受光器共)
設置場所	センサー部:屋内・半屋外 / コントローラ部:屋内
外観	センサー部:樹脂(透明) / コントローラ部:樹脂(ホワイト)
質量	センサー部:各約120g / コントローラ部:約120g
付属品	取付用タッピングネジ φ4×10mm 2本

FAQ

強制停止機能とはどのようなものですか？雪の付着などで1分間以上光が遮られた際、自動ドアが開きっぱなしになるのを防ぐため、強制的に「非検知」状態（ドアを閉める状態）にする機能です。

強制停止機能が働いている時の注意点は？屋外側のセンサーが無効化されるため、レール上の安全を確保するために必ず「屋内側センサー」も併用して二重に設置してください。

動作表示灯（緑LED）が点滅していますが故障ですか？故障ではありません。通常点滅は「受光量低下（10秒以上の光量不足）」、速い点滅は「強制停止機能の発動」を意味しています。清掃や光軸調整を行ってください。

接続コードを延長することは可能ですか？可能です。ただし、ノイズ混入を避けるため「投光器（灰色）」側のみを延長してください。受光器側の延長は誤動作の原因となります。

センサーヘッドの取付穴は何ミリですか？直径12mm（Φ12mm）の穴を正確にあけてください。押し込むだけで固定できる仕様です。

太陽光による誤動作はありますか？ 100,000lxまでの耐外乱光性能を持っているため、通常の直射日光や西日では誤動作しにくい設計になっています。

DC電源で使用することはできますか？いいえ、本モデルはAC100V専用です。指定外の電圧印加は故障の原因となります。

レンズの汚れはどう清掃すればよいですか？中性洗剤を薄めた水に浸した柔らかい布で拭いてください。シンナーやベンジンなどの有機溶剤は樹脂を傷めるため絶対に使用しないでください。

遮光しているのにLEDが消灯（検知）しません。感度ボリュームが高すぎて、壁面などからの反射光を拾っている可能性があります。ボリュームを「L」側へ回して調整してください。

結露や氷結がある環境でも使えますか？ -25℃まで対応していますが、「結露・氷結なきこと」が条件です。レンズ表面が凍りつくと検知不可となります。
