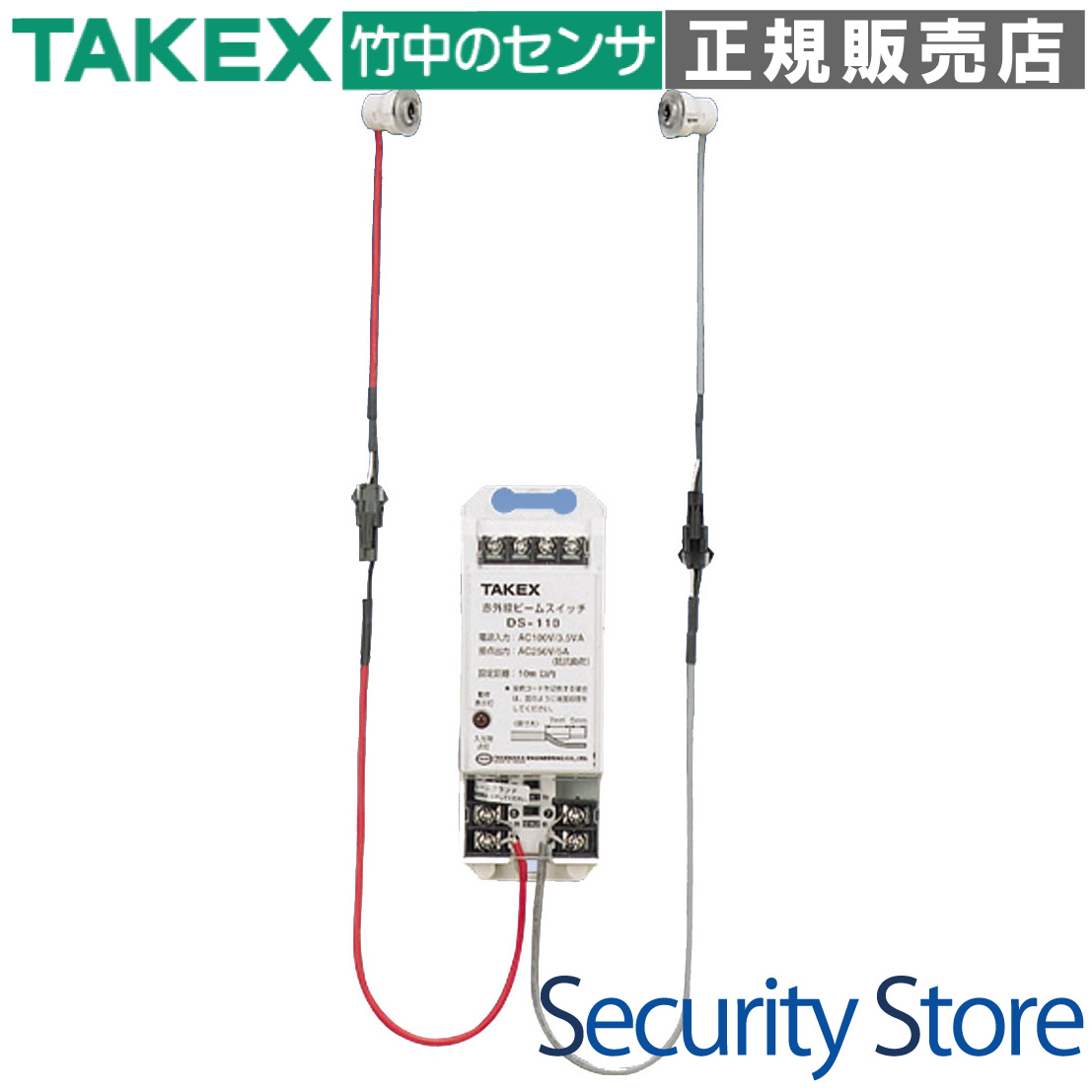

DS-110 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-110]

DS-110 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-110]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 電動シャッター制御 AC100V

DS-110 赤外線ビームスイッチ

電動シャッターの安全管理を極める、超小型・高信頼の赤外線センサー。

DS-110は、投光部と受光部の間を遮る物体を検知し、電動シャッターの動作を制御するための補助センサーです。コントローラを完全に分離し超小型化することで、施工の自由度と美観を両立。シャッター下部での立ち止まりを確実に検出し、挟み込み事故などの未然防止に貢献します。

  • 型番： DS-110
  • 方式： 近赤外線ビーム遮断検知方式（対向型）
  • 検知距離： 10m以内
  • 電源電圧： AC100V (50/60Hz)
  • 主な用途： 電動シャッター補助センサー、挟み込み防止、人の検知
赤外線ビームスイッチ DS-110

資料ダウンロード

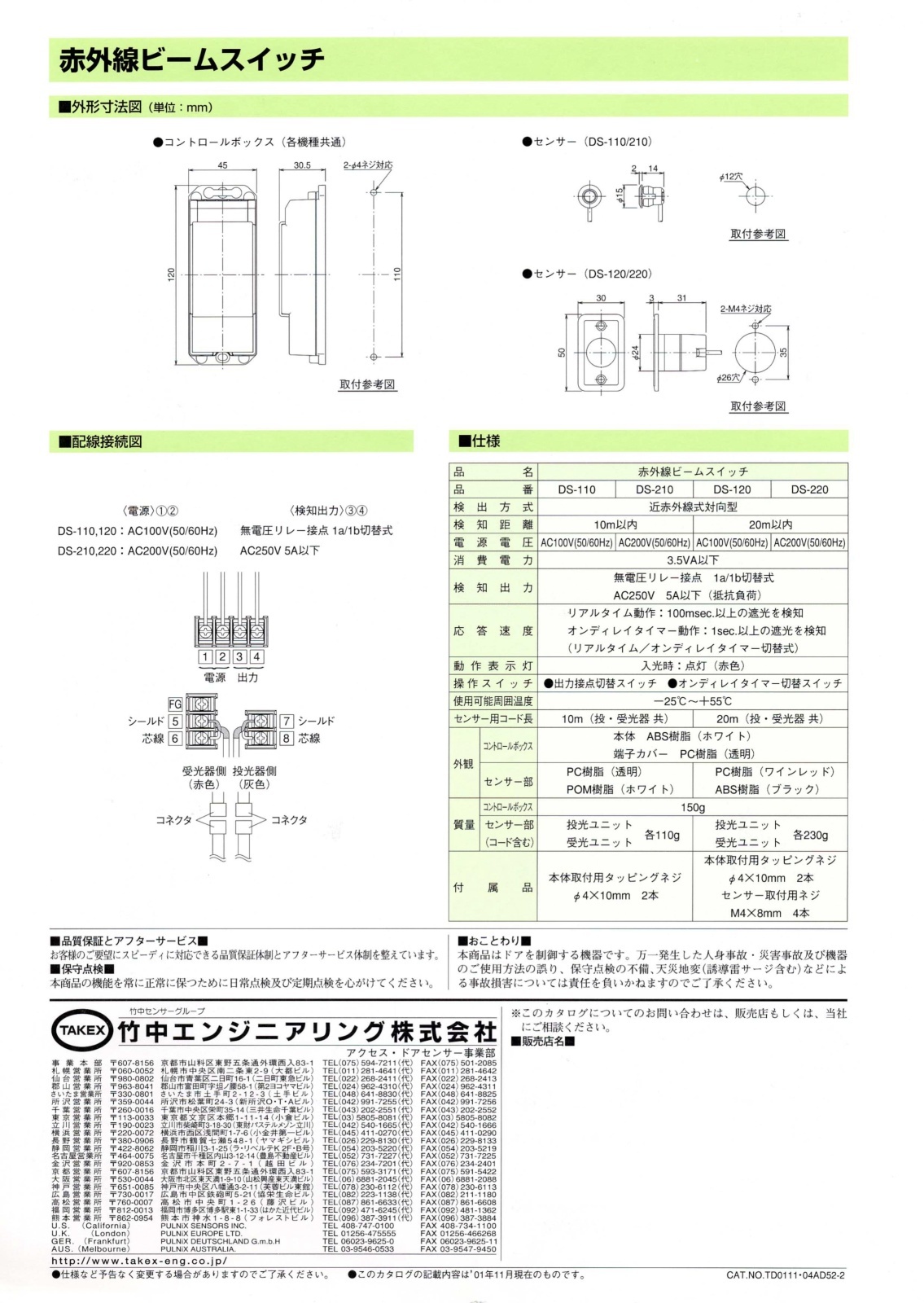

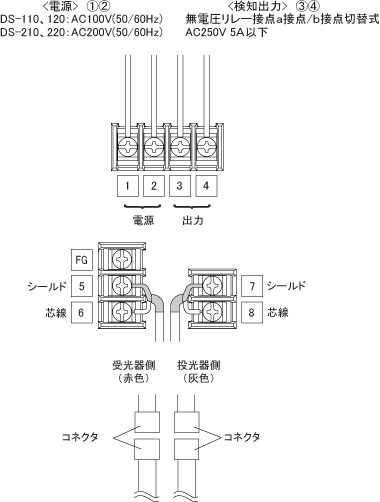

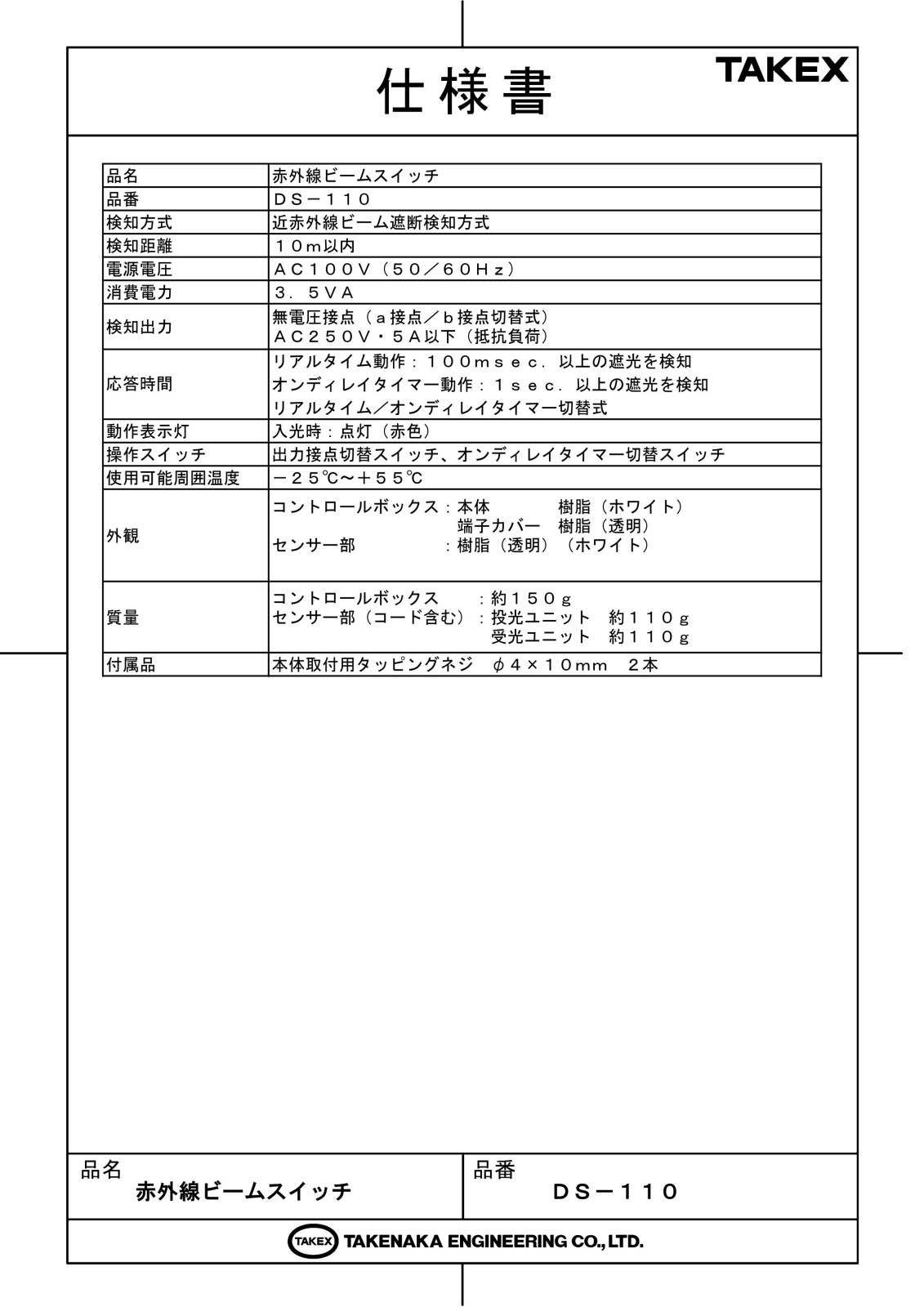

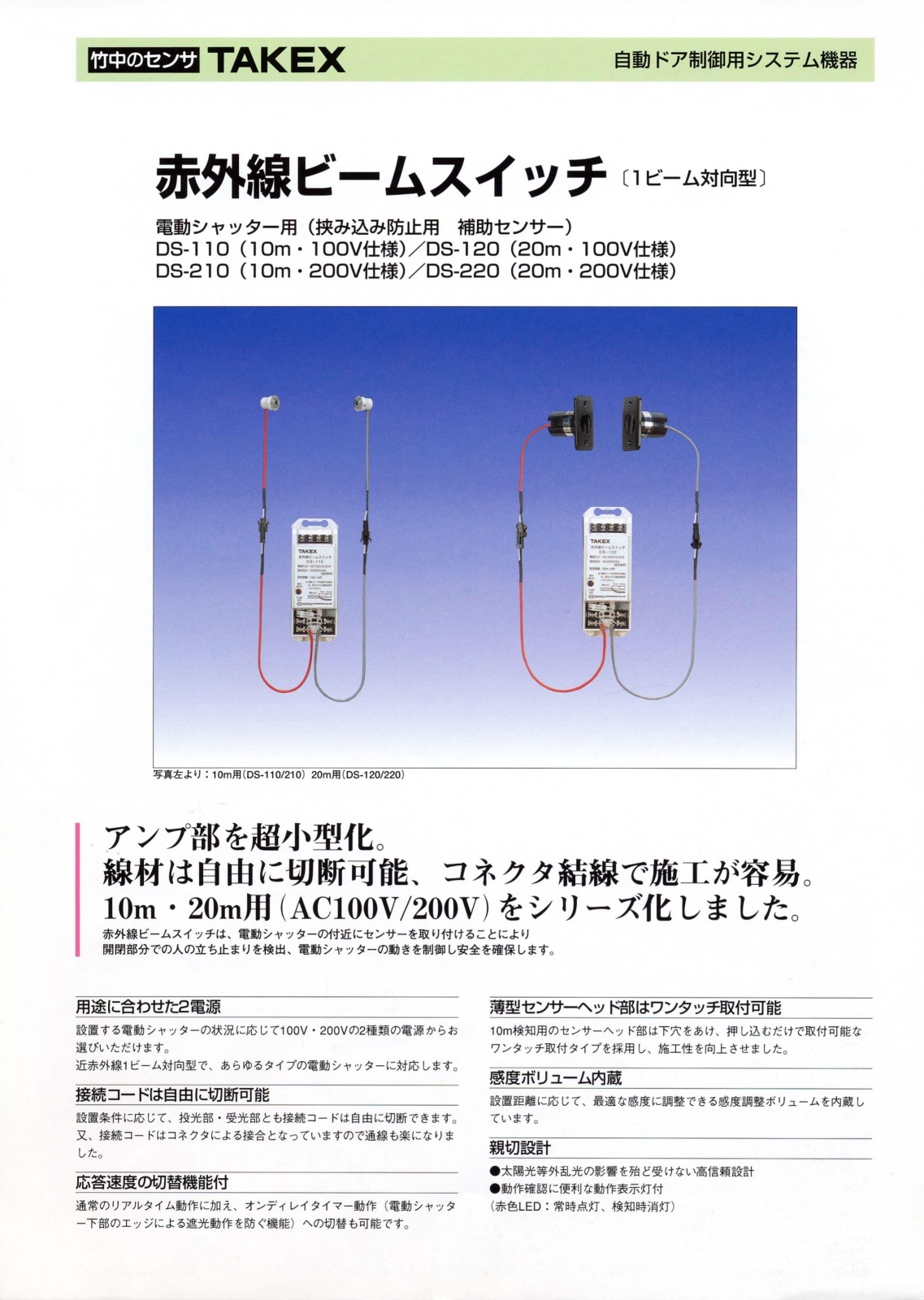

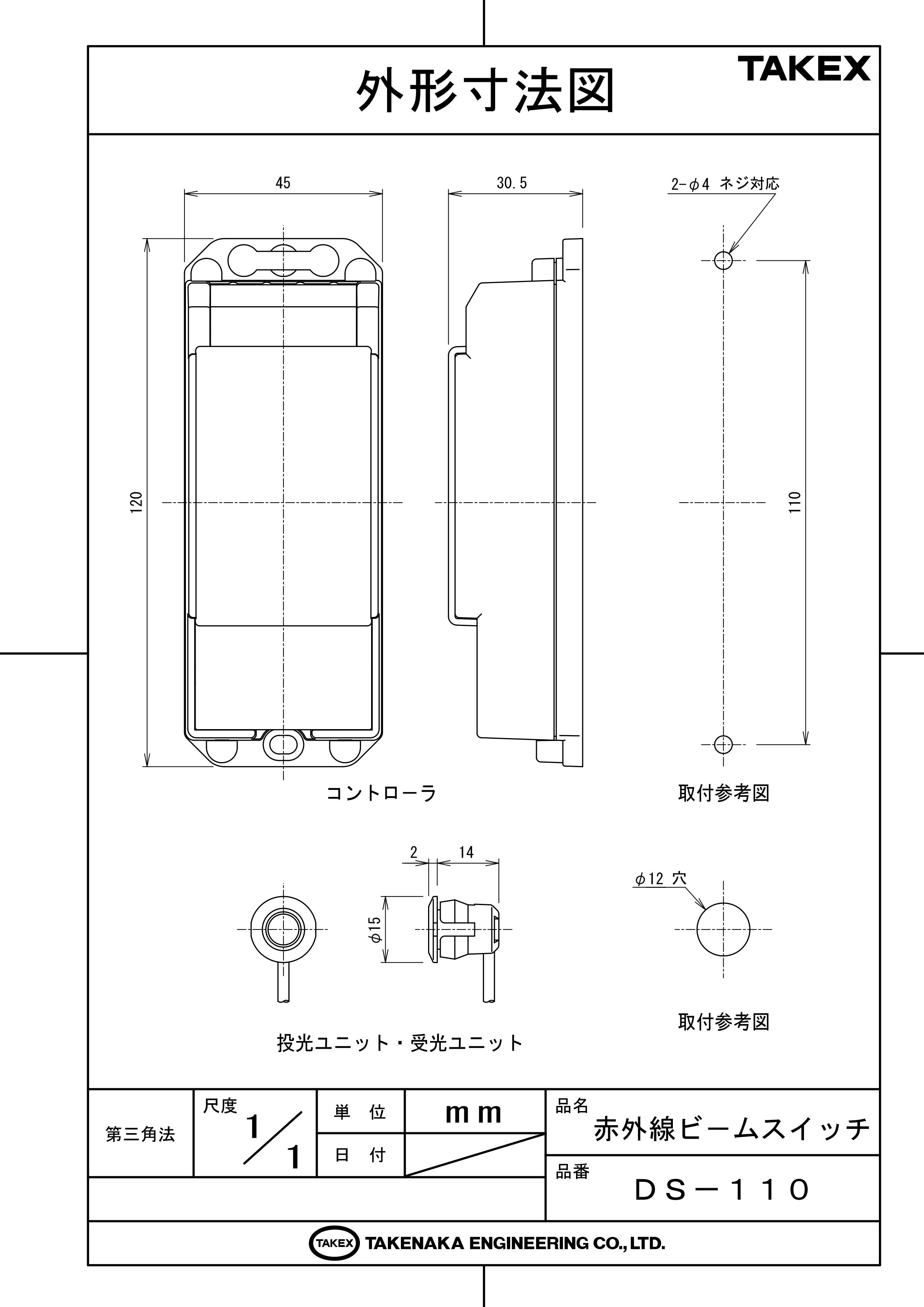

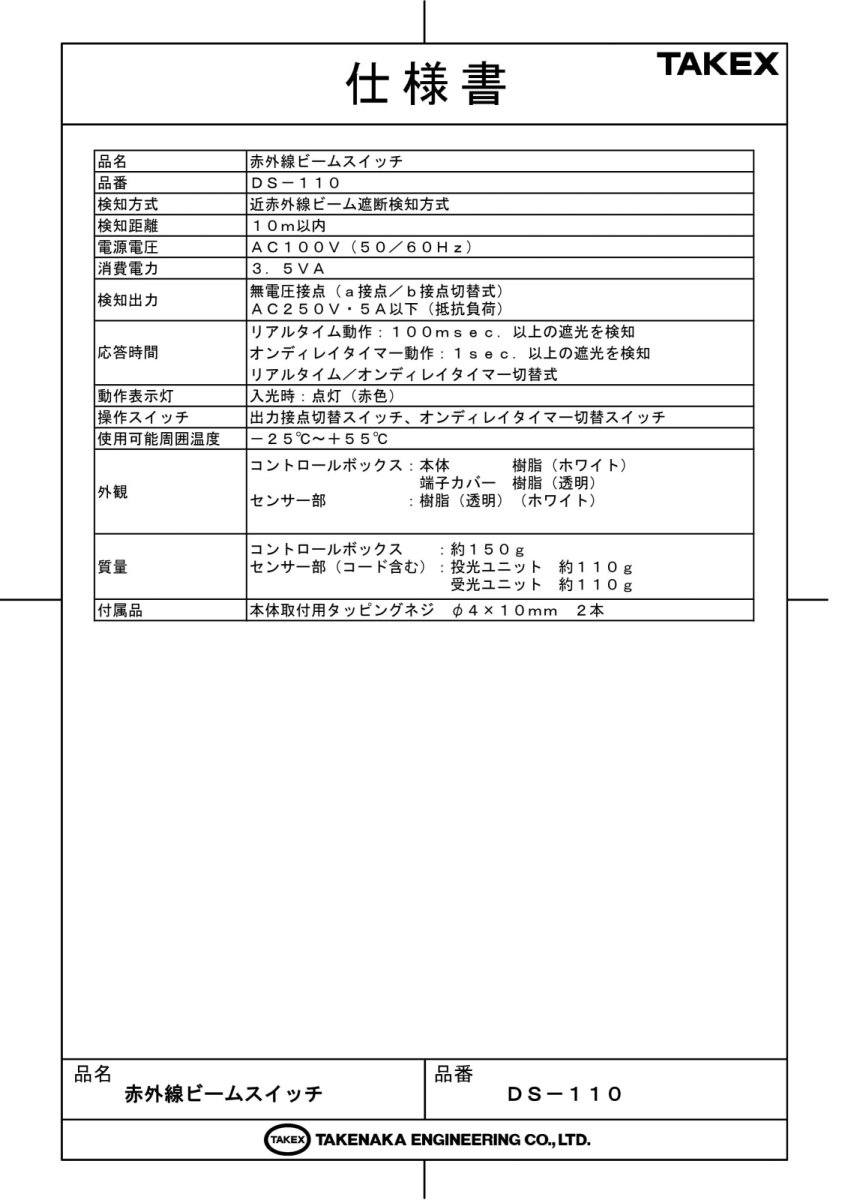

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 電動シャッターの挟み込み防止対策
  • シャッター付近での歩行者立ち止まり検知
  • コンベアラインの通過検知・制御
  • 美観を重視する店舗・オフィスの自動ドア補助

導入前に確認したいポイント

  • 電源電圧が AC100V であること（200VはDS-210）
  • 検知距離が 10m 以内であること
  • コントローラ設置場所が屋内であること
  • 投光器と受光器を対向させて設置できるか

特長

コントローラ部の超小型化による施工自由度

電源回路や接点制御を担うコントロールボックスを H110×W45×D30.5mm まで小型化。壁面内や点検口付近、シャッターケース付近など、限られたスペースでも容易に設置が可能です。センサーヘッドと分離しているため、メンテナンスも容易に行えます。

現場での利便性を追求した配線設計

投光部・受光部の接続コード（各10m）は、現場の設置条件に合わせて自由に切断可能です。また、コントロールボックスへの接続はコネクタ結線方式を採用しているため、通線作業や結線ミスを防ぎ、施工時間を大幅に短縮します。

応答速度の切替機能（オンディレイタイマー）

通常の「リアルタイム動作（0.1秒）」に加え、「オンディレイ動作（1秒）」への切替が可能です。鳥の横切りや舞い散る落ち葉など、瞬間的な遮光による誤作動を防ぎたい環境において、極めて高い安定性を発揮します。

ワンタッチ取付可能なセンサーヘッド

10m検知用のセンサーヘッド部は、取付面に Φ12mm の下穴をあけて押し込むだけで固定できるワンタッチタイプを採用。ネジ止めの手間を省き、スピーディーかつ確実に固定することが可能です。

環境ノイズに強い高信頼のアナログ回路

複雑なマイコン制御をあえて排除したソリッドステート設計を採用。ソフトウェアフリーズのリスクがなく、過酷な現場環境でも安定した無電圧リレー接点出力を維持します。使用可能周囲温度も -25℃〜+55℃ と幅広く、冷凍倉庫から直射日光下まで対応します。

外乱光の影響を最小限に抑える光学設計

太陽光や車のヘッドライトなど、外部からの光干渉を受けにくい近赤外線ビーム遮断方式を採用。厳しい屋外環境に近い半屋外（シャッター開口部など）でも、誤報の少ない確実な検知を実現しています。

感度調整ボリュームによる精密なチューニング

コントロールボックス内に感度調整ボリュームを内蔵。設置距離が短い場合の回り込み対策や、反射物の多い環境下でも、現場に合わせて最適な検知感度に微調整することが可能です。

直感的に状態がわかる動作表示灯

コントロールボックス表面に赤色LEDを搭載。入光時に点灯、検知（遮光）時に消灯するため、光軸調整時や施工後の動作テスト、トラブル時の切り分けが目視でスムーズに行えます。

選定時に評価したい強み

  • 信頼性： アナログ回路による「止まらない」ハードウェア設計
  • 施工性： 自由なコード切断とワンタッチヘッドによる工期短縮
  • 適応力： オンディレイ機能による外乱環境（風・落ち葉）への耐性
  • メンテナンス性： コントローラ分離構造による容易な点検アクセス

LED表示と動作状態

コントロールボックスの動作表示灯（赤色LED）の状態を確認することで、現在のシステムの動作状況を把握できます。

LEDの状態 製品の状態 判断・対応
点灯（赤色） 正常待機（入光中） 光軸が合っており、正常に運用可能です。
消灯 検知（遮光中） 物体を検知し、リレー接点が出力されています。
点灯（遮光しても消えない） 感度過剰・回り込み 壁面反射等の可能性があります。感度ボリュームを下げてください。
消灯（物がないのに消える） 光軸ズレ・電源喪失 光軸の再調整、または電源供給・断線を確認してください。

製品仕様

項目 内容
品番DS-110
検出方式近赤外線ビーム遮断方式
検知距離10m以内
電源電圧AC100V 50/60Hz
消費電力3.5VA以下
検知出力無電圧リレー接点 a接点/b接点（切替式）
AC250V 5A以下(抵抗負荷)
応答速度リアルタイム動作:100msec以上の遮光を検知
オンディレイタイマー動作:1秒以上の遮光を検知
動作表示灯入光時:点灯(赤色)
操作スイッチ●出力接点切替スイッチ ●オンディレイタイマー切替スイッチ
使用可能周囲温度-25℃〜+55℃
センサー用コード長10m(投・受光器共) ※切断可能
設置場所センサー部:屋内・半屋外 ／ コントローラ部:屋内
外観コントローラ本体:樹脂(ホワイト) ／ 端子カバー:樹脂(透明)
外観センサー部樹脂(透明) ／ 樹脂(ホワイト)
質量コントローラ:約150g ／ センサー部(コード含む):各約110g

FAQ

Q：DS-110とDS-210の違いは何ですか？ A：電源電圧の違いです。DS-110はAC100V用、DS-210はAC200V用となります。検知距離（10m）や機能は共通です。
Q：センサーコードが10mでは足りない場合、延長は可能ですか？ A：原則として延長は推奨されません。やむを得ず延長する場合は、信号への影響が少ない「投光側（灰色コード）」のみで行ってください。受光側の延長は誤作動の原因となります。
Q：屋外で使用することはできますか？ A：センサーヘッド部は「半屋外」に対応しており、シャッター開口部など雨が直接かかりにくい場所であれば設置可能です。コントローラ部は必ず「屋内」に設置してください。
Q：オンディレイタイマー機能はどのような時に使いますか？ A：鳥の通過や舞い落ちる葉、風による飛来物などでシャッターが止まってしまうのを防ぎたい場合に使用します。1秒以上遮光し続けないと出力されないため、誤報を大幅に低減できます。
Q：センサーを遮断してもコントロールボックスのLEDが消えません。 A：感度過剰の状態です。センサーが近距離すぎるか、近くの壁面等で光が反射（回り込み）しています。内蔵の感度調整ボリュームを「H」から徐々に下げて調整してください。
Q：センサーヘッドの取付穴は何ミリで開ければいいですか？ A：Φ12mmの貫通穴をあけてください。バリを取り除いた後、センサーを押し込むだけで固定されます。
Q：1a接点と1b接点はどのように使い分けますか？ A：1aは「検知した時に回路を閉じる（ON）」、1bは「検知した時、または停電時に回路を開く（OFF）」設定です。安全装置として断線時も考慮する場合は1b（フェールセーフ）が推奨されます。
Q：メンテナンスの頻度はどのくらいですか？ A：光学レンズが汚れると検知性能が低下します。半年に一度程度、柔らかい布でレンズ表面を清掃してください。また、動作表示灯で光軸がズレていないか確認してください。
Q：電源をAC200Vに間違えて接続してしまいました。 A：DS-110はAC100V専用です。200Vを印加すると故障の原因となりますので、必ず定格電圧をご確認ください。
Q：冷凍庫（-20℃）で使用できますか？ A：はい、使用可能です。本機の動作温度範囲は -25℃〜+55℃ ですので、寒冷地や冷凍設備の検知にも対応します。
