TAKEX（竹中エンジニアリング）赤外線センサーシャッター補助センサー AC200V電源仕様挟み込み防止

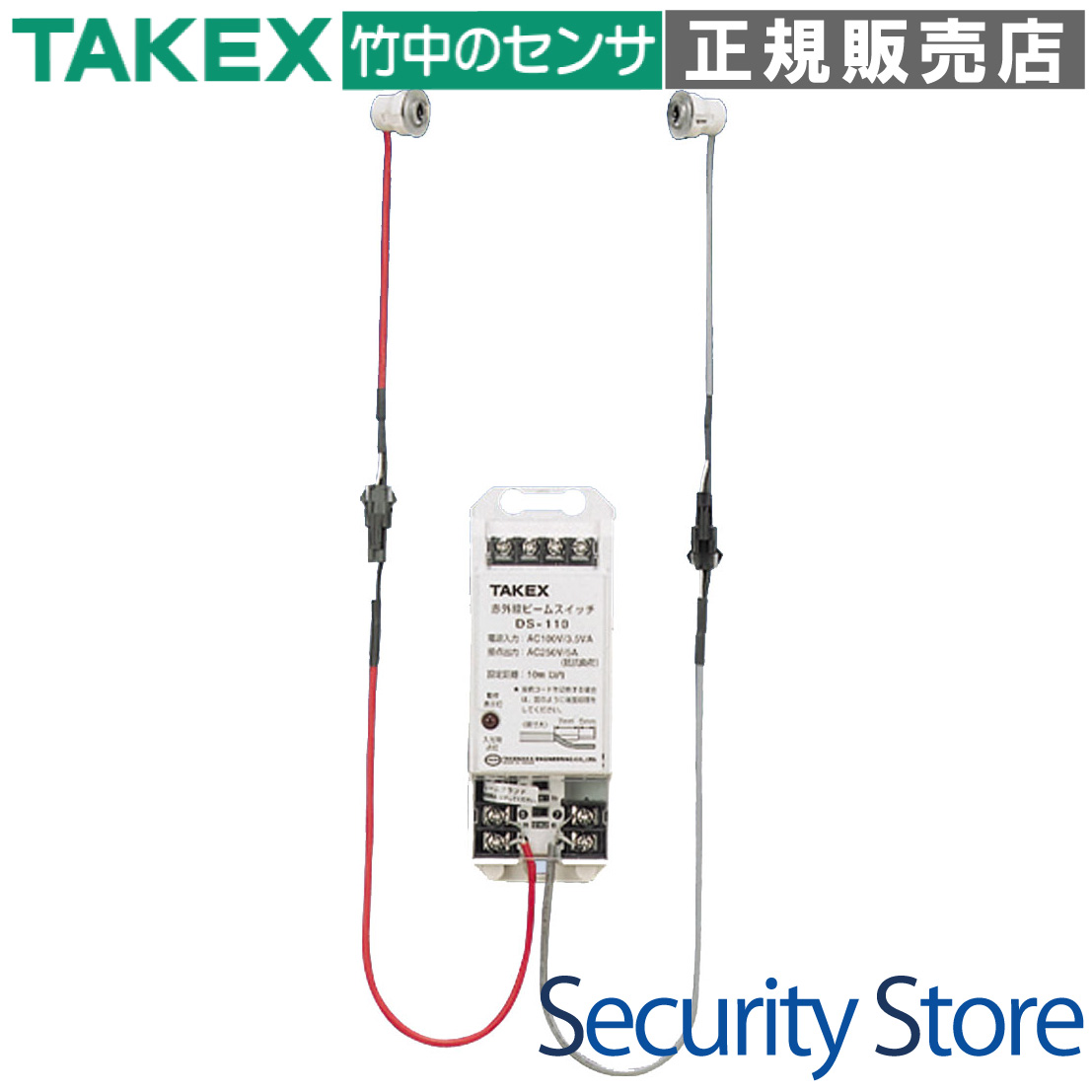

赤外線ビームスイッチ DS-210

DS-210は、電動シャッターの安全確保に特化した近赤外線ビーム遮断方式の補助センサーです。投光部と受光部を対向して設置し、光線が遮断されることで人の立ち止まりや物体の存在を検知。AC200V電源に対応し、シャッター制御盤からの電源供給に最適な仕様となっています。超小型のコントロールボックスと、施工性に優れたセンサーヘッドにより、現場での美観と作業効率を両立します。

型番： DS-210
製品名：赤外線ビームスイッチ
検知方式：近赤外線ビーム遮断方式（1ビーム対向型）
検知距離： 10m以内
電源電圧： AC200V (50/60Hz)
設置場所：センサー：屋内・半屋外／コントローラ：屋内

資料ダウンロード

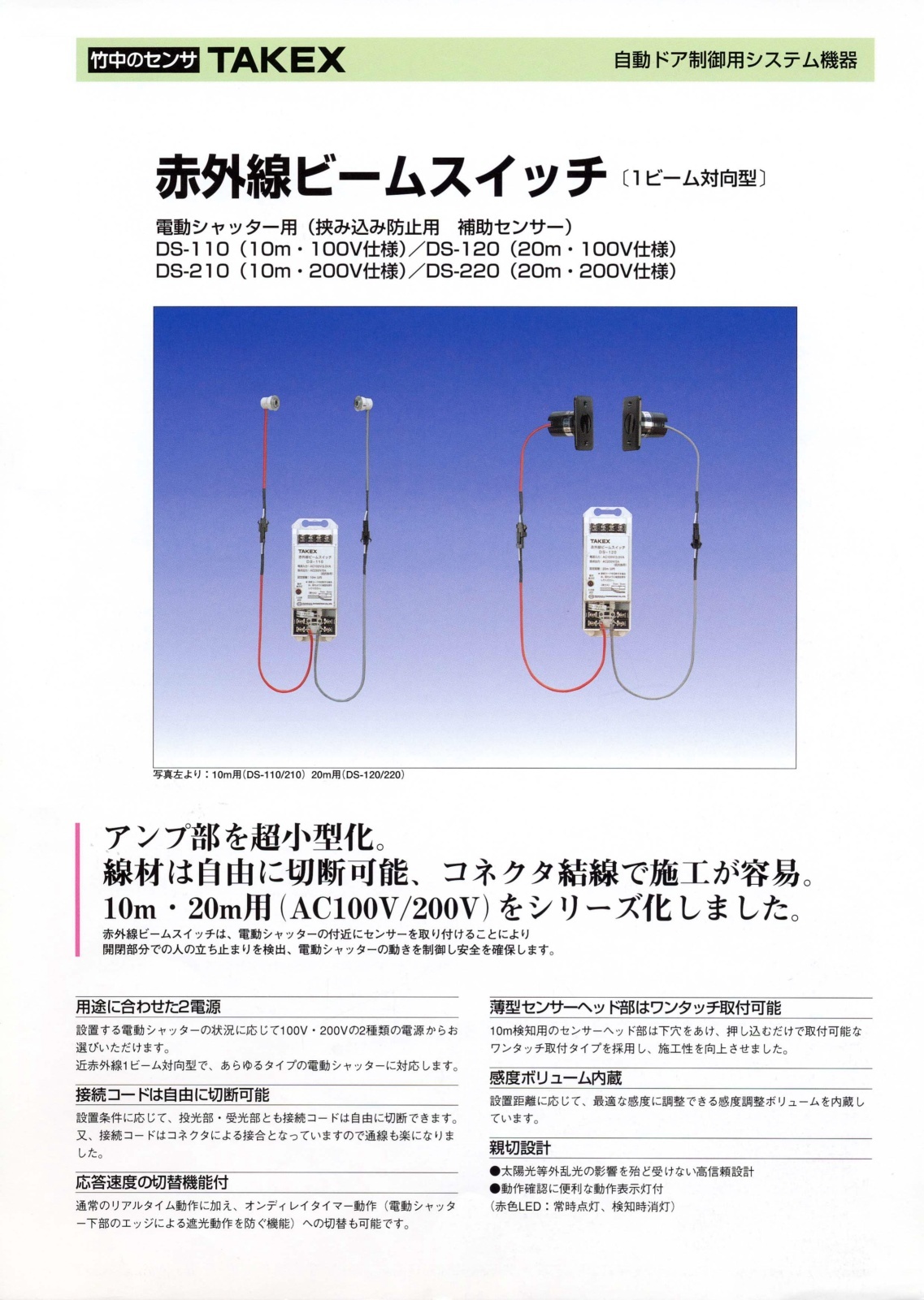

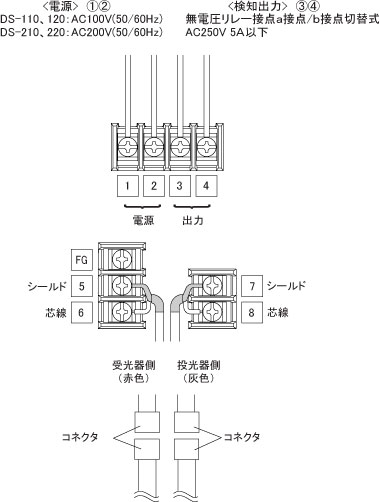

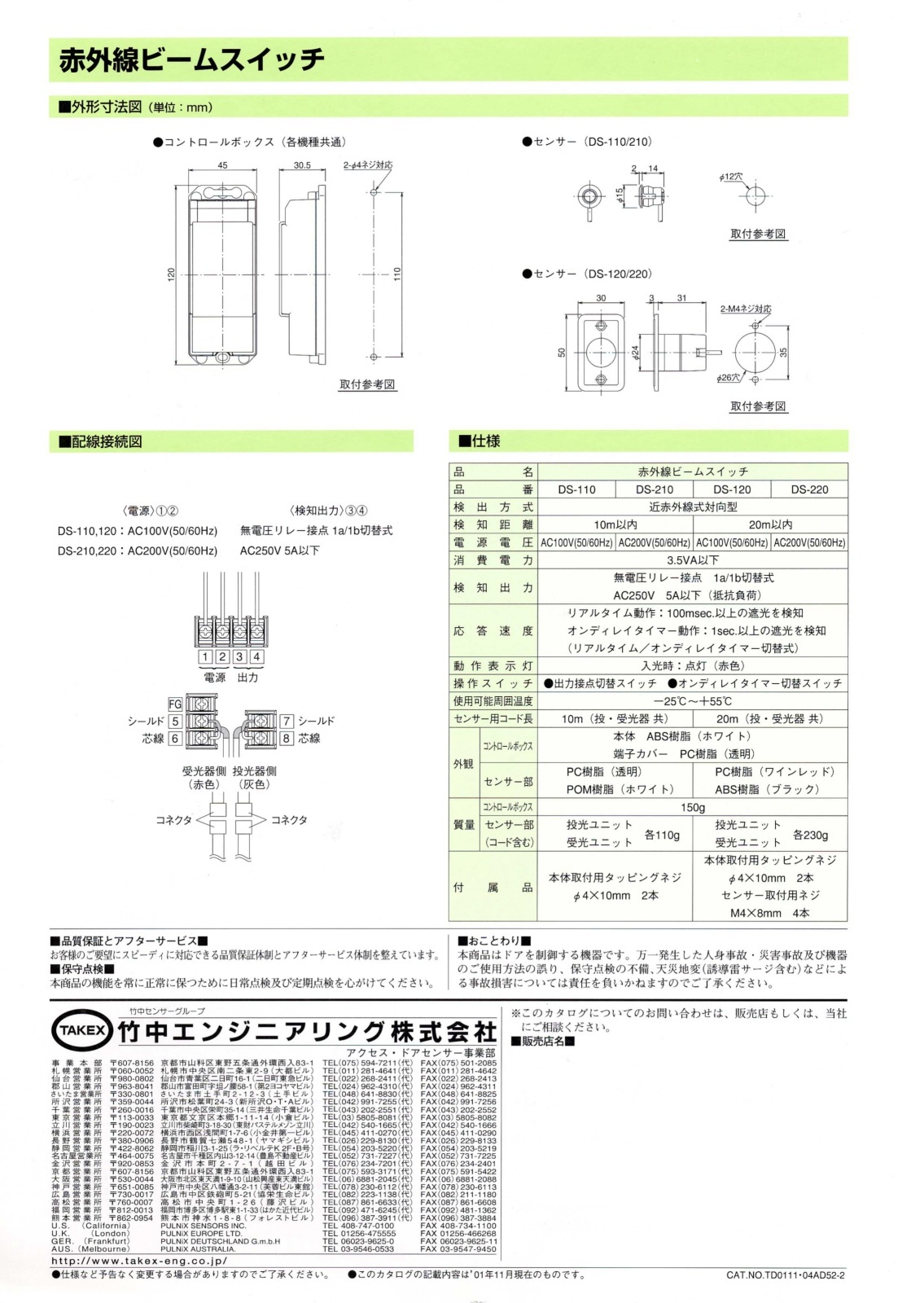

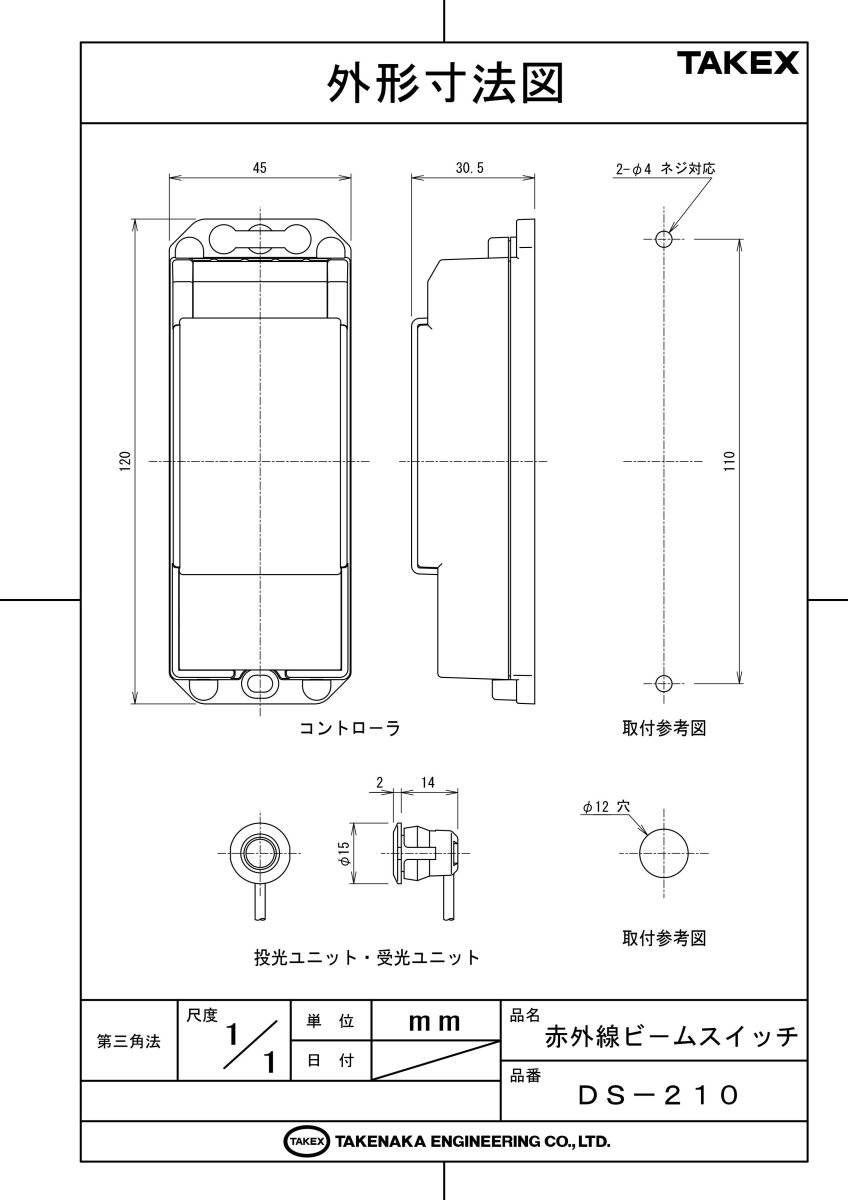

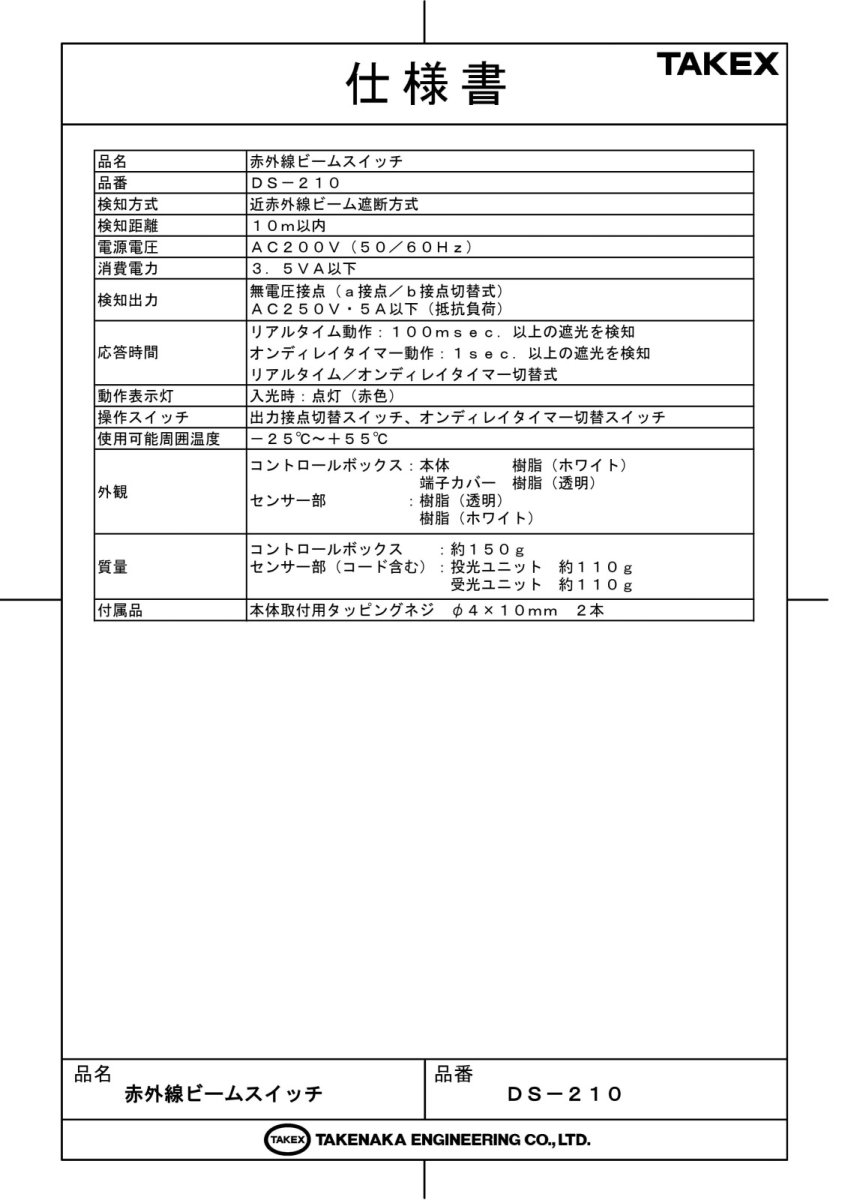

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

電動シャッターの挟み込み防止用補助センサー
自動ドアやゲート付近の立ち止まり検知
AC200V電源が供給されている工場や倉庫の設備
設置スペースが限られた狭小箇所の安全管理

導入前に確認したいポイント

電源がAC200Vであることを確認してください（AC100VはDS-110）
投光器と受光器の距離が10m以内であることを確認してください
コントローラ部は屋内設置限定となります
誘導負荷（モーター等）を直接制御する場合はパワーリレーを併用してください

特長

コントロール部を超小型化した分離構造

センサーヘッドとコントロールボックスを分離した設計を採用。コントロールボックスは H110×W45×D30.5mm と極めてコンパクトなため、シャッターのサイドレール内やバックヤードの狭いスペースにも容易に収まります。

施工の自由度を高める線材切断可能設計

投光部・受光部ともに、接続コード（各10m）を現場の設置条件に合わせて自由に切断できます。コネクタによる接合方式を採用しているため、通線作業後の結線もスムーズに行え、施工時間を大幅に短縮します。

応答速度の切替機能を搭載

通常のリアルタイム動作（100msec）に加え、オンディレイタイマー動作（1秒）への切り替えが可能です。シャッター下部のエッジ部分が一時的に光線を遮る場合の誤作動を防ぐなど、運用環境に合わせた柔軟な設定が行えます。

ワンタッチ取付可能なセンサーヘッド

センサーヘッド部は直径12mmの下穴をあけ、そこに押し込むだけで固定できるワンタッチ取付タイプを採用。ネジ止めが難しいアルミサッシや薄い壁面などへの取り付けが非常に簡単です。

現場での光軸調整をサポートする感度ボリューム

設置距離が短い場合や周囲の反射が強い場合に備え、最適な検知感度に調整できる「感度調整ボリューム」を内蔵。確実な遮光検知を実現するための微調整が可能です。

高い環境適応性と信頼性のソリッドステート設計

太陽光などの外乱光の影響を最小限に抑える高信頼設計。使用可能温度範囲も-25℃〜+55℃と広く、冷凍庫周辺や過酷な環境下でも安定した検知性能を維持します。

動作状態が一目でわかる動作表示灯

コントロールボックス表面には赤色LEDの動作表示灯を装備。入光時は点灯、検知（遮光）時は消灯するため、光軸調整時や保守点検時に一目で現在の状態を判断できます。

AC200V電源の直結に対応

工業用電源やシャッター駆動用電源として一般的なAC200Vに対応。別途変圧器を用意することなく、設備から直接電源を確保できるため、システム構成を簡略化できます。

    選定時に評価したい強み
    高精度検知：反射型よりも環境変化に強い対向型ビーム方式を採用。
シンプル設計：マイコンを介さないアナログ回路構成により、フリーズのない高い安定性を誇ります。
容易なアライメント：光軸が合うとLEDが点灯するシンプルなインターフェース。
省スペース：センサーユニットが極小のため、建物の美観を損ないません。



施工・設置ガイド

確実な検知を実現するため、以下の手順・条件を遵守して施工してください。

工程・項目	詳細・注意点
取付穴加工	直径12mmの穴をあけ、バリをきれいに除去してからセンサーを押し込んでください。
光軸アライメント	投光部と受光部の高さを水平に揃えてください。レーザー墨出し器の使用を推奨します。
配線処理	受光側（赤色コード）の延長はノイズの原因となるため禁止されています。延長は投光側（灰色）のみとしてください。
接地（FG）	ノイズ対策と安全のため、コントロールボックスのFG端子は必ずD種接地を行ってください。

動作表示灯（赤色LED）のステータス

LEDの状態	製品の状態	判断と処置
点灯	正常入光時	光軸が合っており、正常に待機している状態です。
消灯	遮光（検知）時	物体を検知しています。何も無いのに消灯する場合は、光軸ズレや断線を確認してください。
遮光しても点灯	感度過剰	反射光が回り込んでいます。感度ボリュームを下げてください。

製品仕様

品番	DS-210
検出方式	近赤外線ビーム遮断方式
検知距離	10m以内
電源電圧	AC200V 50/60Hz
消費電力	3.5VA以下
検知出力	無電圧リレー接点 a接点/b接点切替式 AC250V 5A以下(抵抗負荷)
応答速度	リアルタイム動作:100msec以上の遮光を検知オンディレイタイマー動作:1秒以上の遮光を検知
動作表示灯	入光時:点灯(赤色)
操作スイッチ	出力接点切替スイッチ、オンディレイタイマー切替スイッチ
使用可能周囲温度	-25℃〜+55℃
センサー用コード長	各10m(投光器：灰色、受光器：赤色)
設置場所	センサー部:屋内・半屋外／コントローラ部:屋内
質量	コントローラ：約150g ／センサー部：各約110g(コード含む)
外観材質	コントローラ：樹脂(ホワイト)・端子カバー(透明) センサー：樹脂

FAQ

DS-110との違いは何ですか？電源電圧が異なります。DS-110はAC100V仕様、本機DS-210はAC200V仕様です。設置環境の電源に合わせて選択してください。

検知距離が10m以下（例：2m）でも使用できますか？使用可能です。近距離設置で感度が強すぎる場合は、コントロールボックス内の感度調整ボリュームで感度を下げて調整してください。

センサーのコードを延長することはできますか？原則として推奨されませんが、やむを得ない場合は「投光側（灰色）」のみ延長してください。受光側はノイズの影響を受けやすいため延長しないでください。

雨が当たる場所でも設置できますか？センサーヘッド部は半屋外対応ですが、直接激しい雨がかかる場所は避け、庇（ひさし）を設けるなどの対策を推奨します。コントローラは必ず屋内に設置してください。

オンディレイタイマー機能はどのような時に使いますか？舞い落ちる葉や鳥の通過など、瞬間的な遮光による誤作動を防ぎたい場合に有効です。1秒以上遮光が継続した時のみ出力されます。

センサーの左右（投光・受光）はどのように見分けますか？コードの色で判別できます。灰色が投光ユニット、赤色が受光ユニットです。

リレー接点にシャッターモーターを直接接続できますか？いいえ。本機のリレー接点容量は抵抗負荷で5Aです。モーターなどの誘導負荷を直接駆動すると接点が焼損する恐れがあるため、必ず操作回路を介するか外部リレーを使用してください。

動作表示灯が点灯したまま消えません。光が回り込んでいる可能性があります（反射物による影響）。感度ボリュームを下げて、物体を遮断した際に確実にLEDが消えることを確認してください。

センサーの取り付け穴は何mmですか？直径12mmの貫通穴をあけてください。バリを取り除いてから押し込むだけで固定できます。

メンテナンスは何をすればよいですか？定期的にセンサーレンズ面の汚れを柔らかい布で拭き取ってください。また、光軸がずれていないか、LEDの点灯状態で確認してください。
