TAKEX（竹中エンジニアリング）赤外線センサー電動シャッター用 AC200V仕様検知距離20m

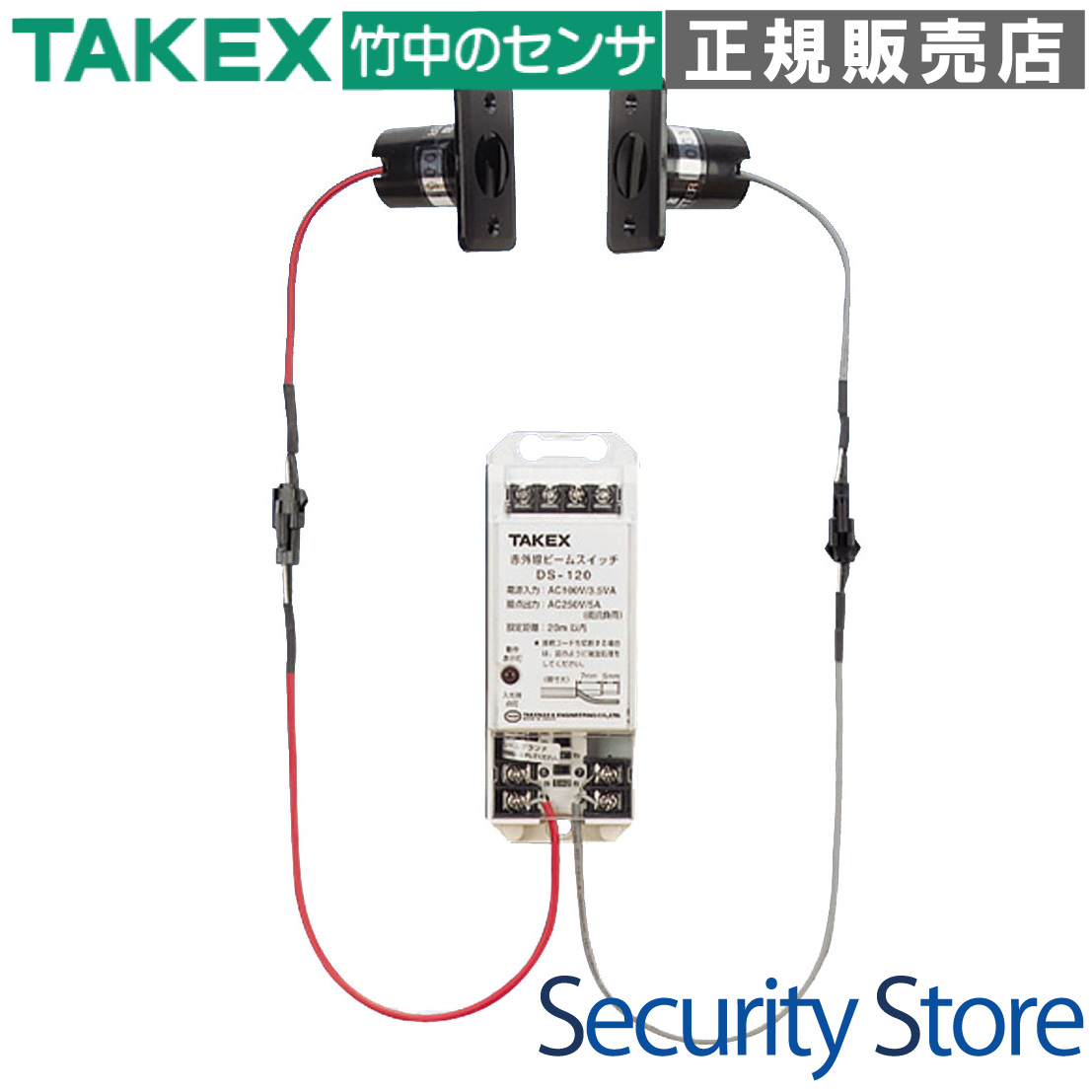

DS-220 赤外線ビームスイッチ

DS-220は、電動シャッターの挟み込み防止・安全確保に特化した、AC200V電源対応の近赤外線ビームスイッチです。20mの広範囲な検知距離をカバーし、超小型化されたコントローラと分離型のセンサーヘッドにより、施工の柔軟性と美観を両立しています。

型番： DS-220
方式： 近赤外線ビーム遮断検知方式（対向型）
検知距離： 20m以内
電源電圧： AC200V (50/60Hz)
主な用途： 電動シャッターの挟み込み防止、人の立ち止まり検出、安全制御
対応環境： センサー部：屋内・半屋外／コントローラ部：屋内

資料ダウンロード

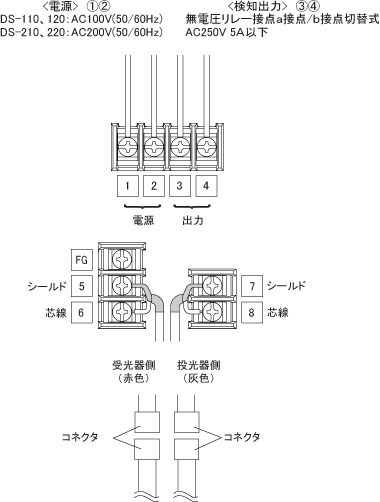

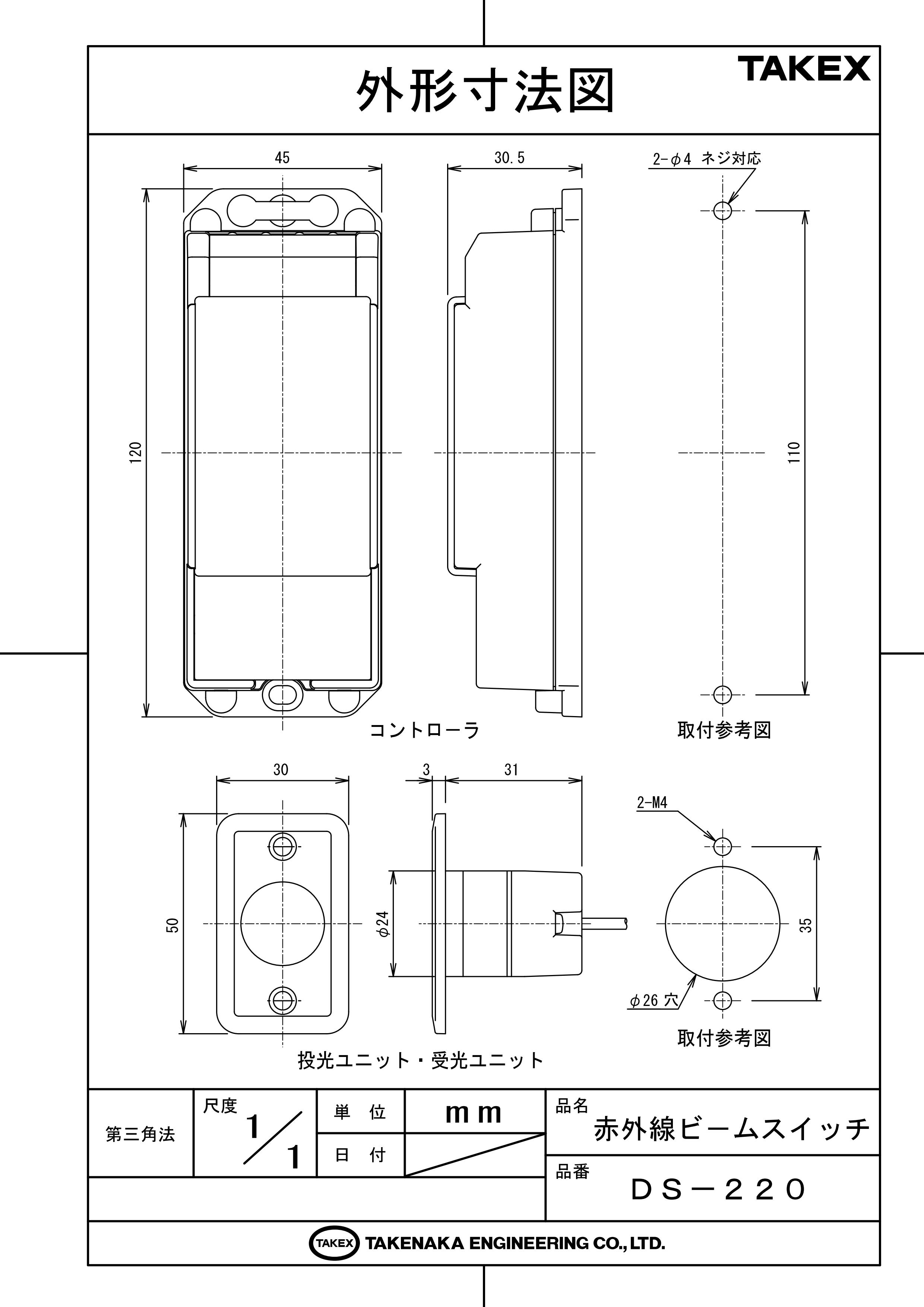

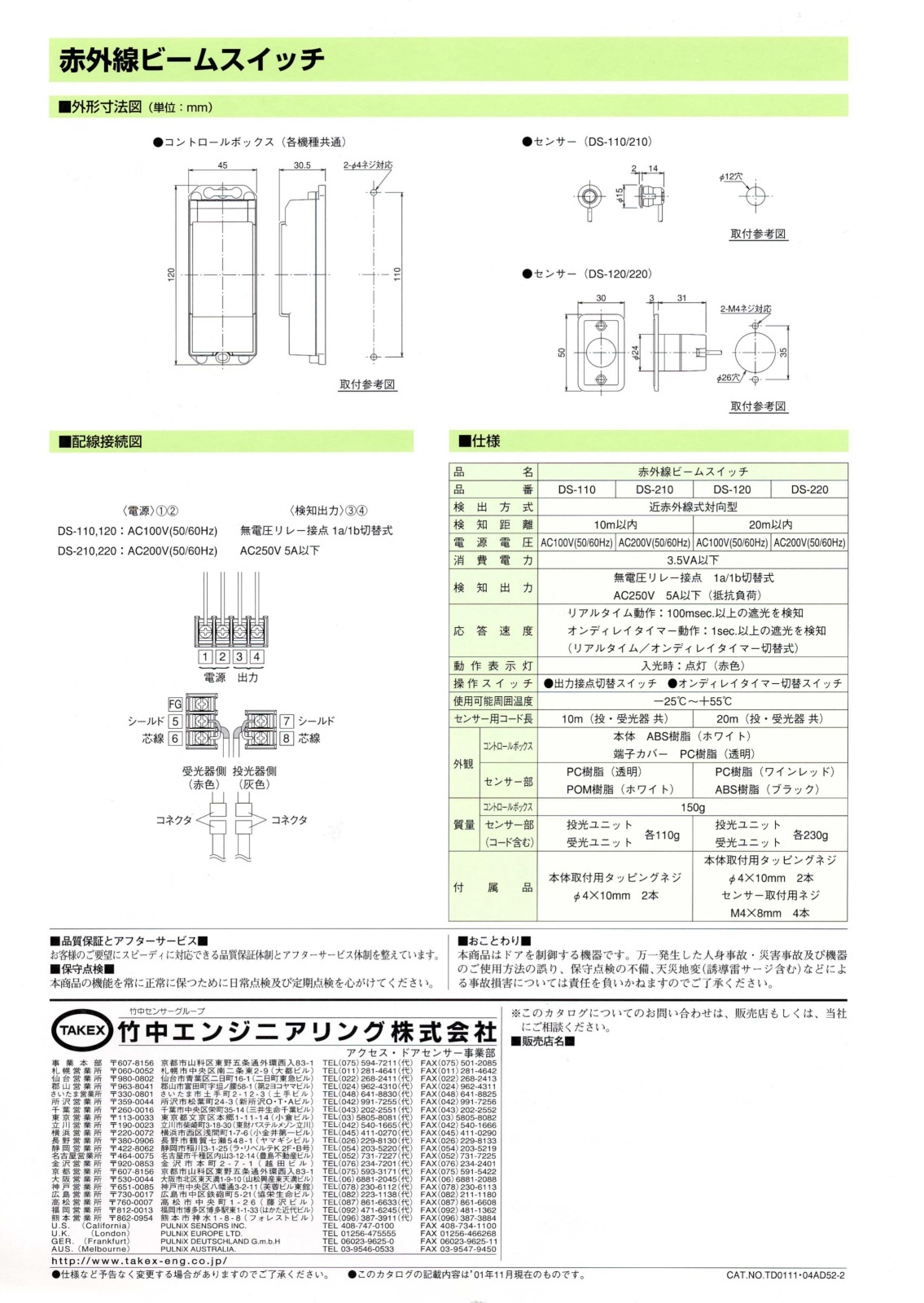

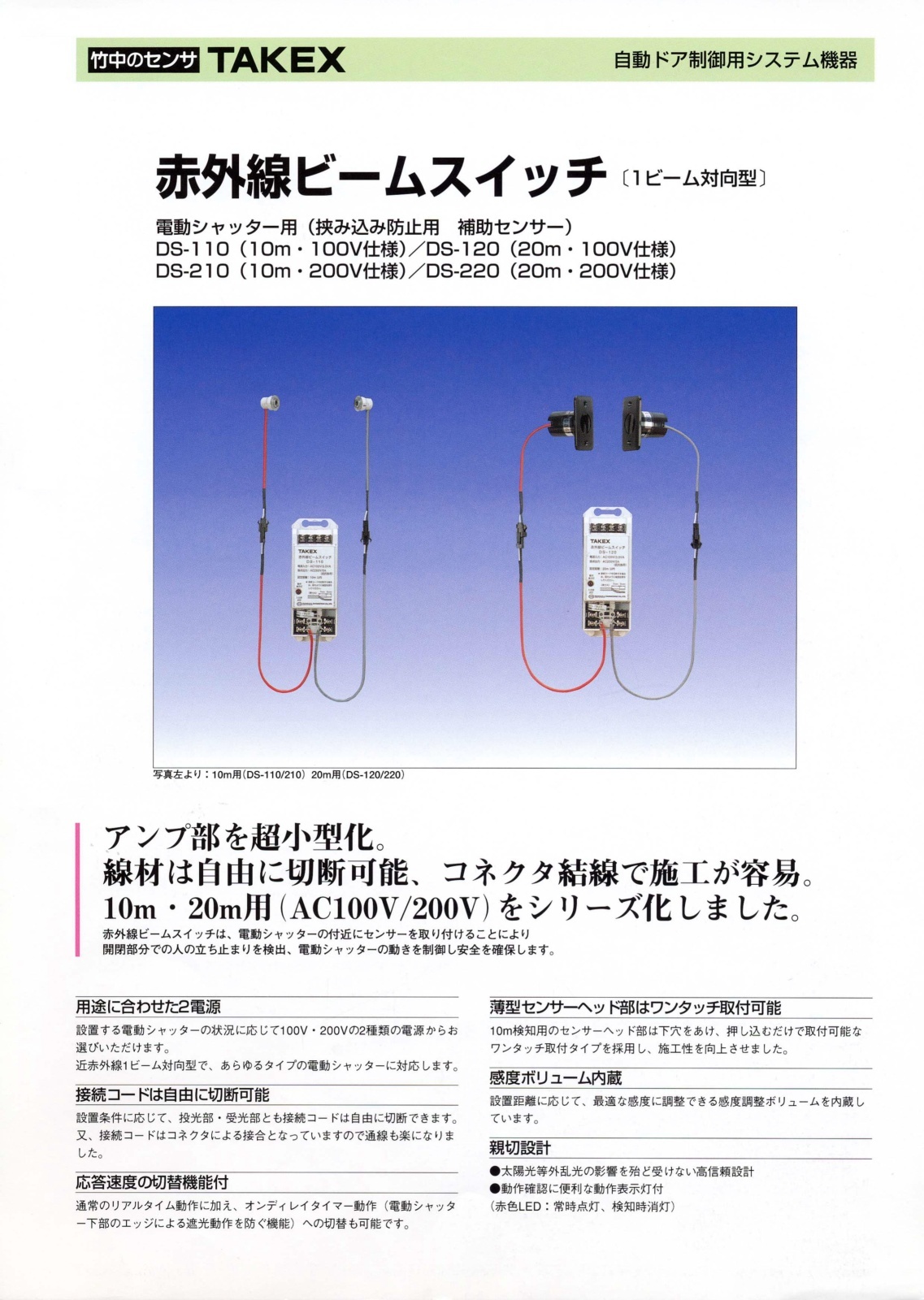

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

物流倉庫や工場の大型電動シャッター
店舗用シャッターの閉鎖時安全確保
シャッター付近での人・物体の立ち止まり検知
AC200V電源が標準となる産業用設備環境

導入前に確認したいポイント

供給電源が AC200V であること（100V時はDS-120を選択）
設置距離が 20m 以内であること
コントローラ設置用の屋内スペースの確保
受光側コードの延長は原則不可であること

特長

電動シャッターの安全を支える高精度検知

投光部から発せられる近赤外線ビームを受光部が常に監視。ビームが遮断された瞬間に電動シャッターの動きを制御し、挟み込み事故や接触事故を未然に防ぎます。反射型に比べ、外乱要因に強い対向型方式を採用しています。

コントローラ部の超小型化と完全分離構造

光学系センサーユニットと、制御回路・電源回路を担うコントロールボックスを分離。目に見えるセンサーヘッドを極小化できるため、設置場所の美観を損なわず、メンテナンス性の高い場所にコントロールボックスを配置できます。

現場環境に合わせた電源・距離のラインナップ

DSシリーズは10m/20m、AC100V/200Vを網羅。本機「DS-220」は20m・200V仕様であり、工場の大型シャッターなど、強力な電源が必要な現場に最適化されています。

施工を容易にする自由切断・コネクタ結線

投光・受光部とも接続コードは現場の状況に合わせて自由に切断可能です。また、コントロールボックスとの接続はコネクタ式を採用しているため、通線作業や結線がスムーズに行えます。

誤報を抑制する「オンディレイタイマー」搭載

通常のリアルタイム動作に加え、1秒以上の遮光を継続した場合のみ出力する「オンディレイ動作」への切り替えが可能です。鳥の飛来や舞い落ちる葉などによる瞬間的な遮光を無視でき、運用の安定性を高めます。

現場でのアライメントを支援する動作表示灯

コントロールボックス表面に赤色LEDを搭載。入光時に点灯し、検知（遮光）時に消灯するため、施工時の光軸調整や正常稼働の確認が視覚的に容易です。

反射による「回り込み」を防ぐ感度調整ボリューム

設置距離が短い場合や、周囲に反射しやすい壁面がある場合に発生する「遮光しても検知しない（光が回り込む）」現象を、内蔵の感度調整ボリュームで細かくチューニングして解消できます。

-25℃から+55℃まで、過酷な環境に耐える堅牢性

シンプルで信頼性の高いアナログ回路（ソリッドステート設計）を採用。寒冷地の屋外や真夏の高温下でも安定した動作を維持し、長期にわたる安全運用を支えます。

外乱光に強い高信頼の光学設計

太陽光や照明器具からの強い光に影響を受けにくい設計を採用。刻々と変化する屋外環境に近いシャッター開口部においても、高い信頼性を誇ります。

フェールセーフに対応する1a/1b出力切替

リレー接点は1a（ノーマルオープン）と1b（ノーマルクローズ）の切り替えが可能です。断線時や電源喪失時に異常を知らせるフェールセーフなシステム構成にも柔軟に対応します。

    選定時に評価したい強み
    施工性： コード切断可能、コネクタ接合で大幅に工数を削減。
安定性： オンディレイタイマーにより、環境ノイズによる誤報をカット。
汎用性： AC200V直結対応により、変圧器なしで産業用シャッターに導入可能。
信頼感： 余計なマイコン制御を排除した物理設計により、フリーズやエラーが皆無。



施工・設置ガイド

20mモデルであるDS-220は、センサーヘッドの取付にΦ26mmの貫通穴加工が必要です。確実なアライメントのために、投光・受光側の高さをレーザー墨出し器等でミリ単位で揃えることを推奨します。

確認項目	この製品での考え方・設定値
取付穴サイズ	センサー部：Φ26mm（主穴）＋左右35mmピッチでΦ3.2mm（ネジ穴）
配線処理	外装剥き幅 7mm ／内部芯線剥き幅 5mm を厳守
コード延長	受光側（赤色コード）の延長は不可。投光側（灰色）のみ限定的に検討。
誘導負荷の接続	モーター等の誘導負荷は直接駆動せず、必ず外部パワーリレーを介すること。

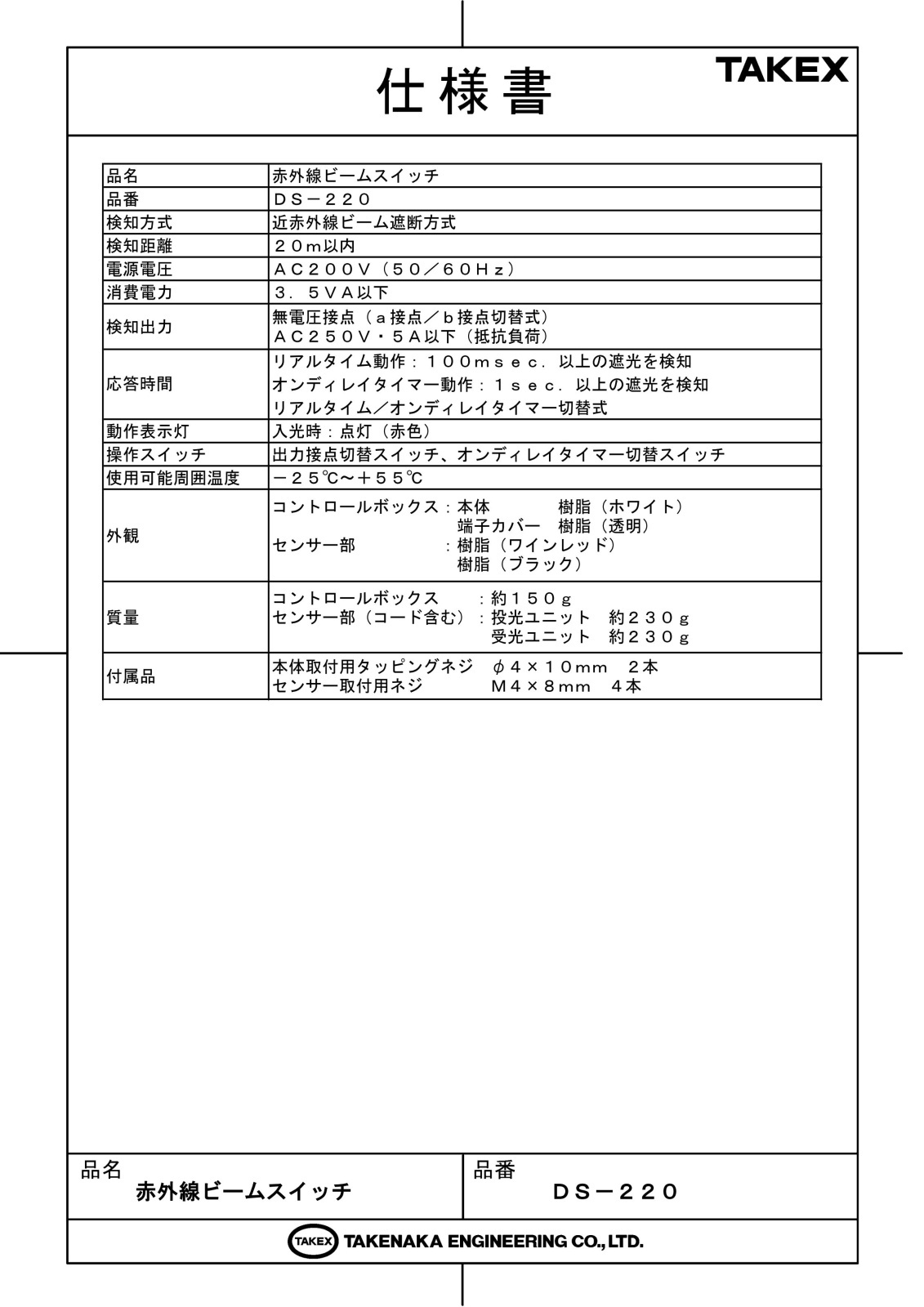

製品仕様

項目	内容
品番	DS-220
検出方式	近赤外線ビーム遮断方式（対向型）
検知距離	20m以内
電源電圧	AC200V 50/60Hz
消費電力	3.5VA以下
検知出力	無電圧リレー接点 a接点/b接点切替式 AC250V 5A以下（抵抗負荷）
応答速度	リアルタイム動作：100msec以上の遮光を検知オンディレイタイマー動作：1秒以上の遮光を検知
動作表示灯	入光時：点灯（赤色）／遮光時：消灯
操作スイッチ	出力接点切替スイッチ（1a/1b）オンディレイタイマー切替スイッチ（有/無）
使用可能周囲温度	-25℃〜+55℃
センサー用コード長	20m（投光器・受光器共）
設置場所	センサー部：屋内・半屋外／コントローラ部：屋内
外観仕様	コントローラ：樹脂（ホワイト）／端子カバー：透明センサー部：樹脂（ブラック）※光学窓部はワインレッド
質量	コントローラ：約150g ／センサー部：各約230g（コード含む）

FAQ

Q：DS-210とDS-220の違いは何ですか？ A：検知距離が異なります。DS-210は10m以内、DS-220は20m以内となります。

Q：100Vのコンセント電源で動作しますか？ A：本機はAC200V専用です。AC100V環境では姉妹機の「DS-120」をご使用ください。

Q：センサーコードが長すぎる場合、切断しても問題ありませんか？ A：はい、自由に切断可能です。コネクタ式のため結線も容易です。

Q：センサーコードが足りない場合、市販の線で延長できますか？ A：受光側（赤色コード）の延長はノイズによる誤動作の原因となるため禁止です。投光側のみ、線種に注意して検討してください。

Q：鳥が横切るたびにシャッターが止まってしまいます。対策はありますか？ A：オンディレイタイマーを「有」に切り替えてください。1秒以下の瞬間的な遮光を無視するようになります。

Q：人がいないのに動作表示灯が消灯（検知状態）になります。原因は？ A：光軸のズレ、レンズの汚れ、あるいは断線や電源喪失が考えられます。まずは清掃と光軸の再調整を行ってください。

Q：ビームを遮断しても動作表示灯が点灯したままになります。 A：感度過剰（回り込み）の状態です。近くの壁面などで光が反射しているため、感度調整ボリュームを下げてください。

Q：シャッターの駆動モーターを直接接点につなげても良いですか？ A：接点容量は抵抗負荷で5Aですが、モーターなどの誘導負荷は突入電流が大きいため、必ず外部パワーリレーを介して制御してください。

Q：投光器と受光器を左右逆につけても大丈夫ですか？ A：機能上は対向していれば動作しますが、コードの色（投光：グレー、受光：赤）で判別し、正しく配線してください。

Q：マイナス20度を下回る冷凍庫の入り口で使用できますか？ A：はい、使用可能周囲温度は-25℃まで対応しておりますので、極低温環境でもご利用いただけます。
